CMP-REPEATVGA3 - Audio/Video Erweiterung KONIG - Kostenlose Bedienungsanleitung

Produkttyp	VGA-Repeater
Marke	Konig
Modell	CMP-REPEATVGA3
Kategorie	Audio/Video-Erweiterung
Eingangsanschlüsse	1 x VGA-Buchse
Ausgangsanschlüsse	1 x VGA-Buchse
Maximale unterstützte Auflösung	1920 x 1080 (Full HD)
Maximale Übertragungsentfernung	30 Meter (mit Qualitätskabel)
Stromversorgung	Über USB-Anschluss (5 V, 500 mA) oder optionalen Netzadapter
Stromverbrauch	0,5 W
Abmessungen (L x B x H)	85 x 45 x 20 mm
Gewicht	80 g
Gehäusematerial	ABS-Kunststoff
Farbe	Schwarz
Betriebstemperatur	0 °C bis 50 °C
Betriebsfeuchtigkeit	10 % bis 85 % (nicht kondensierend)
Hauptfunktionen	Wiederholung und Verstärkung des VGA-Signals, kompatibel mit Standard-VGA-Kabeln
Wartung und Reinigung	Vor Reinigung vom Strom trennen; mit einem weichen, trockenen Tuch abwischen; Lösungsmittel vermeiden
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen; Gehäuse nicht öffnen
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile; Gerät nicht vom Benutzer reparierbar
Allgemeine Informationen	Nur für den Innenbereich; 2 Jahre Garantie

Häufig gestellte Fragen - CMP-REPEATVGA3 KONIG

Wie installiere ich den VGA-Repeater Konig CMP-REPEATVGA3?

Schließen Sie das VGA-Kabel von Ihrer Quelle (Computer usw.) am Eingang des Repeaters an und verbinden Sie dann ein VGA-Kabel vom Ausgang des Repeaters mit Ihrem Monitor. Versorgen Sie den Repeater über den USB-Anschluss (mitgeliefertes Kabel) oder einen optionalen Netzadapter. Es sind keine Treiber erforderlich.

Was ist die maximal unterstützte Auflösung?

Der Repeater unterstützt eine maximale Auflösung von 1920 x 1080 (Full HD).

Benötigt der Repeater eine externe Stromversorgung?

Ja, der Repeater ist aktiv und muss über den Micro-USB-Anschluss (5 V) mit Strom versorgt werden. Er kann an einen USB-Anschluss eines Computers oder ein Standard-USB-Ladegerät angeschlossen werden. Ein USB-Kabel ist im Lieferumfang enthalten.

Kann ich diesen Repeater mit einem 50 Meter langen VGA-Kabel verwenden?

Die maximal empfohlene Entfernung beträgt 30 Meter für eine optimale Bildqualität. Darüber hinaus können Störungen auftreten.

Überträgt der Repeater das im VGA enthaltene Audiosignal?

Der VGA-Anschluss überträgt kein Audiosignal. Wenn Sie Audio benötigen, müssen Sie ein separates Audiokabel verwenden.

Was tun, wenn das Bild unscharf oder instabil ist?

Überprüfen Sie, ob alle Kabel richtig angeschlossen sind und der Repeater mit Strom versorgt wird. Versuchen Sie, die Entfernung zu verringern oder ein VGA-Kabel besserer Qualität zu verwenden. Vermeiden Sie Quellen elektromagnetischer Störungen.

Kann ich mehrere Repeater in Reihe schalten?

Es wird nicht empfohlen, mehrere Repeater zu kaskadieren, da dies das Signal verschlechtern kann. Wenn Sie eine sehr große Entfernung benötigen, verwenden Sie einen VGA-Extender über Ethernet-Kabel.

Ist der Repeater mit Mac-Computern kompatibel?

Ja, der Repeater funktioniert mit jedem Gerät mit einem Standard-VGA-Ausgang, einschließlich Macs mit einem VGA-Adapter.

Wie reinige ich den Repeater?

Trennen Sie das Gerät vom Strom und wischen Sie es mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals chemische oder scheuernde Reinigungsmittel.

Was tun, wenn der Repeater nicht funktioniert?

Überprüfen Sie die USB-Stromversorgung, testen Sie mit einem anderen VGA-Kabel und stellen Sie sicher, dass die Videoquelle funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an den Konig-Support.

BEDIENUNGSANLEITUNG CMP-REPEATVGA3 KONIG

VGA-über-UTP-Erweiterung/Verteiler

VGA-UTP-Erweiterungs-1X2-Verteiler mit Audio

Einleitung

Dieser VGA-UTP-Erweiterungs-1X2-Verteiler mit Audio ist ein ideales Gerät für die Anzeige vor Ort und für die Fern-Anzeige. Hier werden die Teilerfunktion und die Erweiterungsfunktion miteinander kombiniert. Der Eingang des VGA-Signals und des Audiosignals wird gleichzeitig in die beiden identischen Ausgänge verteilt. Jeder Empfänger über Cat5x1 funktioniert mit dem Sender als ein vollfunktionelles Modul, indem es das verteilte Signal vom Sender empfängt und einzeln zu den Anzeigen überträgt. Nur mit dem preisgünstigsten UTP-Kabel mit inwendiger Kreuzung wird die VGA-Anzeige mit dem vollfunktionellen Modul bis zu max. 300 m erweitert.

Merkmale

Dieses Gerät verfügt über zahlreiche Merkmale, dank derer es hervorragende Leistungen erbringt. Unter anderem stehen folgende Funktionen zur Verfügung:

• Erweiterung des VGA-Video- und Stereo-Audio-Signals bis zu max. 300 m über ein UTP-Kabel mit inwendiger Kreuzung.
• Unterstützung eines maximalen Auflösungsvermögens von bis zu 1920x1200.
• Dual-Ausgang am lokalen Gerät: 1 x VGA-Ausgang für den lokalen Standort, plus 2 x UTP-Ausgang für den Fernstandort.

Spezifikationen

Eingänge/Ausgänge

Eingänge VGA (Anschlußbuchse mit 15 Stiften),

Stereo-Audio

Ausgänge VGA (Anschlußbuchse mit 15 Stiften),

Vertikalfrequenzbereich 60/75/85Hz

Auflösungsvermögen (PC)

640×480

800×600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600X900

1600×1200

1920X1080

1920X1200

Mechanische Spezifikationen

Größe des VGA-UTP-Erweiterungs-1X2-Verteilers 102 × 100 × 25 mm

Gewicht des VGA-UTP-Erweiterungs-1X2-Verteilers 298 g

Umgebungsbedingungen

Zul. Betriebstemperatur 0 °C bis +70 °C

Zul. Betriebsfeuchtigkeit 10 % bis 85 % relative Luftfeuchtigkeit

(nicht kondensierend)

Zul. Lagertemperatur -10 °C bis +80 °C

Zul. Lagerfeuchtigkeit 5 % bis 90 % relative Luftfeuchtigkeit

(nicht kondensierend)

Stromversorgung

Netzadapter für den VGA-UTP-Erweiterungs-1X2-Verteiler 5 V, 2 A, max. 5 W

Behördliche Zulassungen

Konverter FCC, CE, UL

Netzadapter UL, CE, FCC

Hinweis: Änderungen der Spezifikationen vorbehalten.

Lieferumfang

Vor der Inbetriebnahme dieses Gerätes überprüfen Sie bitte den Lieferumfang in der Verpackung und stellen sicher, dass die folgenden Artikel vorhanden sind:

• VGA-UTP-Erweiterungs-1X2-Verteiler
- Benutzeranleitung
- 5 V, 2 A Netzadapter

Beschreibung der Bildschirmanzeige

Sender

Anschließen und Inbetriebnahme

• Die Einzel-VGA-Quelle mit einer Länge des VGA-Kabels mit dem Haupt-VGA-Eingang verbinden.
- Den VGA-Ausgang des Senders mit einer Anzeige vor Ort und den Audio-Ausgang des Senders mit einem lokalen Lautsprecher verbinden.
- Den Sender und jeden Empfänger mit jeweils einem CAT-5e/6-Kabel verbinden.
• Die VGA-Ausgänge der Empfänger mit den Fern-Anzeigen und den Audio-Ausgang der Empfänger mit dem Fern-Lautsprecher verbinden.
- Einen 5 V, 2 A Netzadapter an den VGA-UTP-1X2-Verteiler und die anderen 5 V, 2 A Netzadapter einzeln an jedem Empfänger anschließen.

Vorsicht: Die Kabel bitte jeweils vorsichtig anschließen / abtrennen.

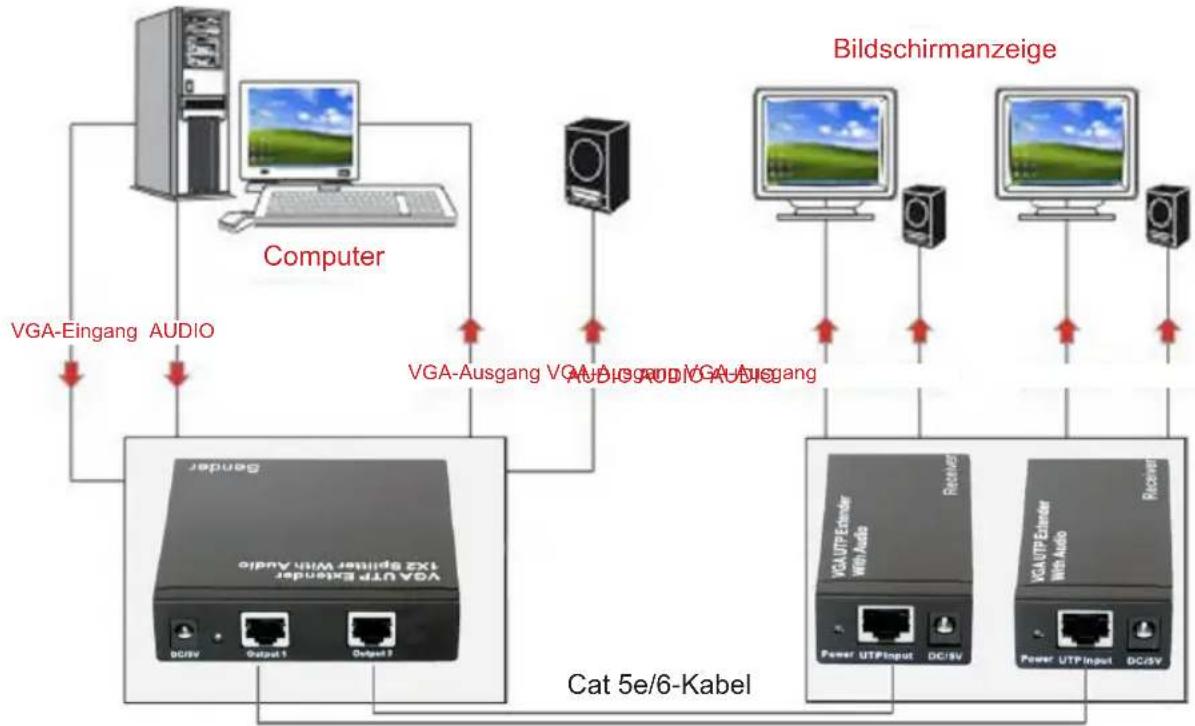

Schaltbild

Bitte beachten: Empfänger sind im Handel separat erhältlich (CMP-REPEATVGA5)

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der

Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
