Tipo de producto	Extensor audio/vídeo (repetidor KVM)
Marca	Konig
Modelo	CMP-REPEATKVM1
Dimensiones (aproximadamente)	80 x 50 x 20 mm
Peso (aproximadamente)	0.1 kg
Alimentación	5 V CC mediante USB o adaptador de corriente (incluido)
Conectores de entrada	HDMI (hembra) + USB Tipo B (hembra)
Conectores de salida	HDMI (hembra) + USB Tipo A (hembra)
Alcance máximo	Hasta 50 m (con cable HDMI de calidad)
Resolución admitida	Hasta 1920x1080 @60Hz (Full HD)
Formatos de audio	PCM estéreo, Dolby Digital 5.1 (óptico mediante HDMI)
Función KVM	Sí, extensión USB para teclado/ratón hasta 50 m
Tipo de cable recomendado	HDMI categoría 2 (High Speed) con Ethernet
Protocolo de transmisión	HDMI sobre par trenzado (CAT5e/6 no incluido)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar líquidos
Seguridad	No exponer a la humedad; desconectar en caso de tormenta
Piezas de repuesto	Adaptador de corriente incluido; cables HDMI y USB vendidos por separado
Reparabilidad	Dispositivo sellado, ninguna pieza reemplazable por el usuario
Garantía	2 años (sujeto a las condiciones legales)
Información general	Extensión audio/vídeo y KVM sin pérdida de calidad

Preguntas frecuentes - CMP-REPEATKVM1 KONIG

¿Cuál es el alcance máximo del repetidor?

Con un cable HDMI de buena calidad, el alcance puede llegar a 50 metros. Para distancias más largas, use un cable CAT5e/6 (no incluido) a través del puerto RJ45 (si está presente).

¿Se necesita una alimentación externa?

Sí, el dispositivo necesita una alimentación 5 V CC proporcionada mediante un cable USB o el adaptador de corriente incluido. Conéctelo antes de usar.

¿Este repetidor admite 4K?

No, está limitado a Full HD 1080p @60 Hz. No puede transmitir señales 4K ni 3D.

¿Cómo conectar el repetidor para una extensión KVM?

Conecte su fuente (PC) al puerto HDMI IN y al puerto USB Tipo B. Luego, conecte el repetidor al terminal remoto mediante un cable HDMI y USB. Finalmente, conecte su monitor y periféricos USB al terminal remoto.

¿Puedo usar este repetidor para una señal de audio óptica?

El repetidor transmite el sonido a través de HDMI, incluidos los formatos Dolby Digital 5.1. No tiene una salida óptica dedicada.

¿Qué hacer si la imagen es inestable o parpadea?

Verifique la calidad del cable HDMI (longitud excesiva o blindaje insuficiente). Reduzca la distancia o use un cable CAT5e/6 con adaptadores. Asegúrese también de que la alimentación sea estable.

¿El repetidor funciona con cualquier pantalla?

Es compatible con la mayoría de las pantallas que tienen una entrada HDMI. Para una compatibilidad óptima, use una pantalla que admita HDCP 1.4.

¿Puedo conectar un teclado y un ratón inalámbricos?

Sí, siempre que el receptor inalámbrico esté conectado al puerto USB del terminal remoto. El repetidor transmite la señal USB como un cable estándar.

¿Cómo mantener el repetidor?

Límpielo con un paño suave y seco. Evite cualquier líquido o producto abrasivo. Desconéctelo en caso de no usarlo por mucho tiempo.

¿Qué hacer si el dispositivo no se enciende?

Verifique que el adaptador de corriente esté bien conectado y que el LED esté encendido. Pruebe con otro puerto USB. Si el problema persiste, contacte al servicio postventa.

MANUAL DE USUARIO CMP-REPEATKVM1 KONIG

CMP-REPEATKVM1

MANUAL DE UTILIZARE (p62)

REPETOR KVM

ANLEITUNG (S. 8)

KVM EXTENDER

El extensor de la serie KVM es una unidad del tamaño de un ordenador de sobremesa que permite extender un teclado, monitor o ratón hasta 150 metros desde el ordenador con un solo cable UTP o STP de categoría 5.

Esta unidad es compatible con teclados, monitores y ratones tanto locales como remotos.

Características:

• Transmisor de tamaño de escritorio compacto y receptor.
• Admite pantallas de alta resolución de hasta 1280 x 1024.
• Funcionamiento doble de la consola: puede controlar el sistema tanto desde el transmisor como desde el receptor, el teclado, el ratón PS/2 y la consola del monitor.
• Distancia de transmisión de hasta 150 metros como máximo.
• Compatible con Dos, MS Windows, Linux, Unix y Netware.
• No necesita software.
• La conexión entre el transmisor y el receptor se realiza con un cable de red estándar: cables Cat5, Cat5e, Cat6, Cat7.
• Admite monitores VGA, SVGA y varias sincronizaciones.
• EI monitor local admite DDC; DDC2; DDC2B.

Especifi caciones:

- Transmisor: Entrada: Dos PS2 machos de 15 clavijas HD

C o n e x i ó Salida: Clavija hembra de HD-15 + RJ45

• Receptor: Entrada: RJ45

C o n e x i ó

Salida: Dos PS2 hembras de 15 clavijas HD

- Resolución máxima: 1280 x 1024

• Banda ancha de vídeo: 150 MHz

• Hor. FRECUENCIA: 30-100 KHz

• Ver. FRECUENCIA: 43-120 Hz

- Temperatura de funcionamiento: 0-45 °C

• Distancia: de 5 a 150 m

- Potencia externa: DC5V / 1A

- Carcasa: Metal

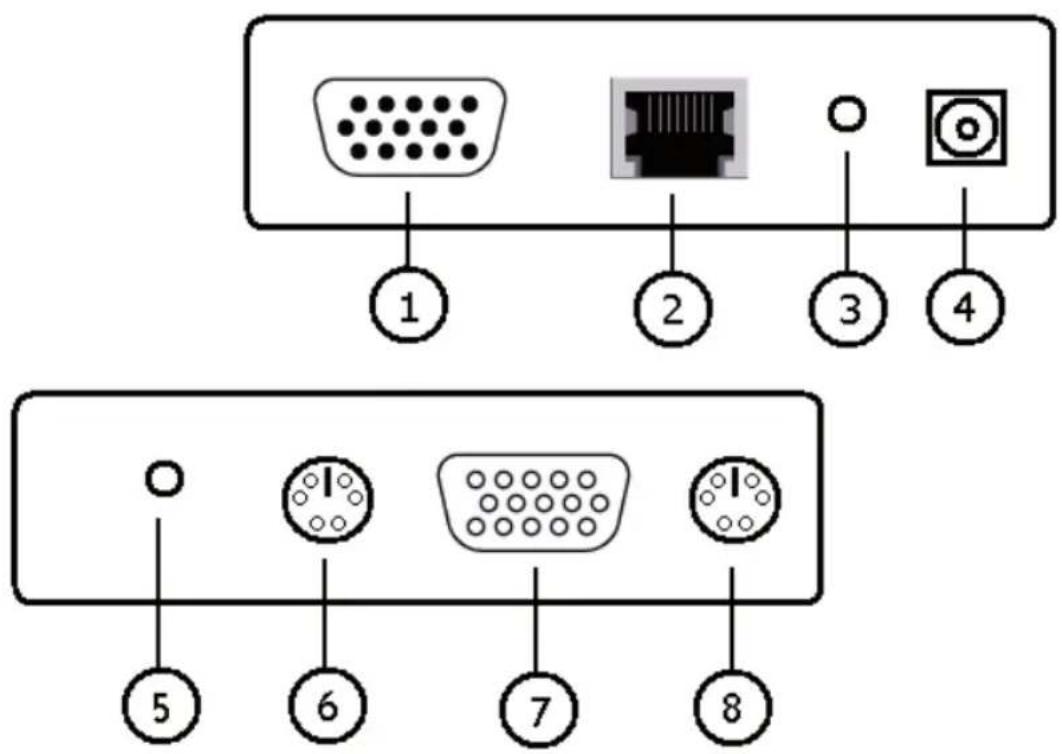

Conexiones:

Transmisor:

1) Conexión de salida KVM para ordenador
2) Conexión de salida RJ45
3) Diodo de indicación de corriente eléctrica:
4) Conexión de DC5V
5) LED del mando a distancia
6) Conexión de ratón PS2
7) Conexión del monitor VGA
8) Conexión de teclado PS2

9) Interruptor de ajuste

Con este interruptor, podrá controlar la distancia de resolución de la señal (corta, media, larga). Esto signifi ca que la señal siempre será perfecta a pesar del largo del cable UTP que se utilice.

10) Conexión de entrada RJ45
11) Diodo de indicación de corriente eléctrica:
12) Conexión de DC5V
13) LED del mando a distancia
14) Conexión del ratón PS2
15) Conexión del monitor VGA
16) Conexión de teclado PS2

Conexiones en funcionamiento:

Antes de la instalación, por favor, compruebe que todos los dispositivos que desea conectar están apagados.

• Conecte un ratón, un teclado y un monitor al transmisor.
• Conecte un ordenador a la salida KVM del transmisor.
• Conecte un ratón, un teclado y un monitor al receptor.
• Conecte el cable de red entre el transmisor y el receptor.
• Introduzca el extremo CC del suministro de alimentación de 5 V al transmisor y al receptor y a continuación, conecte el extremo de CA del suministro de alimentación a las tomas de pared.

Modo Hot-key (Acceso directo):

Pulse tres veces en una línea y a continuación, pulse la barra de espacio para acceder al modo de teclas de acceso directo.

Activar y desactivar vibrador:

En el modo Hot-Key (Acceso directo), pulse R dos veces en tres segundos para activar y desactivar el vibrador.

Declaración de conformidad

La empresa infraescrita,

Nedis B.V.

De Tweeling 28

Declara que el producto:

Nombre: CMP-REPEATKVM1

Modelo: Extensor KVM mediante UTP

Descripción: Extensor KVM KÖNIG mediante UTP

se encuentra conforme a las siguientes normas:

EMC: EN55022:2003: Clase B EN55024:2003:

EN61000-3-2:2000

EN61000-4-4:2004

EN61000-3-3:2001

EN61000-4-5:2004

EN61000-4-2:2001

EN61000-4-6:2001

EN61000-4-3:2002

EN61000-4-11:2004

LVD: IEC60950-1:2001

Conforme a las disposiciones de las directivas 89/336/CEE, 92/31/CEE, 93/68/CEE.

's-Hertogenbosch, 01 de julio de 2008

Mrs. J. Gilad

Director de compras

Medidas de seguridad:

Para reducir los riesgos de electrocución, este producto deberá ser abierto EXCLUSIVAMENTE por un técnico habilitado cuando necesite ser reparado.

Desconecte el producto de la red y de cualquier otro equipo si se registra algún problema.

No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpiar exclusivamente con un paño seco. No utilice disolventes de limpieza ni abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modifi caciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus titulares correspondientes, reconocidos como tal.

Cuidado:

Este producto está señalizado con este símbolo. Esto signifi ca que los productos eléctricos y electrónicos gastados no deberán mezclarse con los desechos domésticos generales. Existen distintos sistemas de recogida individuales para este tipo de productos.
