ZOB35712XK - Cuptor ZANUSSI - Manual de utilizare gratuit

Tip produs	Cuptor electric încorporat
Marcă	Zanussi
Model	ZOB35712XK
Clasă de eficiență energetică	A
Capacitate cuptor	70 de litri
Dimensiuni (ÎxLxA)	59,5 x 59,5 x 56,8 cm
Greutate netă	35 kg
Alimentare electrică	220-240 V, 50 Hz, 13 A
Metode de încălzire	Convecțional, Ventilație, Grill, Căldură inferioară, Grill cu ventilație
Domeniu de temperatură	50°C - 250°C
Tip de curățare	Autocurățare pirolitică
Număr de rafturi pentru cuptor	2
Lumină interioară	Da
Ventilator de răcire	Da
Blocaj pentru copii	Da
Tip afișaj	Digital LED
Funcție de temporizare	Da, cu oprire automată
Tip ușă	Ușă rece, triplu geam
Consum de energie (convecțional)	0,99 kWh per ciclu
Consum de energie (cu ventilație)	0,79 kWh per ciclu
Disponibilitate piese de schimb	Da, prin centre de service autorizate
Indice de reparabilitate	8,0 / 10

Întrebări frecvente - ZOB35712XK ZANUSSI

Cum folosesc funcția de curățare pirolitică?

Îndepărtați toate accesoriile și ștergeți resturile alimentare, apoi selectați funcția de curățare pirolitică de pe panoul de control. Cuptorul se va încălzi la aproximativ 500°C pentru a arde resturile alimentare. După ciclu, așteptați răcirea și ștergeți cenușa cu o cârpă umedă.

Care este capacitatea maximă a cuptorului?

Cuptorul are o capacitate de 70 de litri, potrivit pentru preparate mari. Puteți amplasa două rafturi în interior la niveluri diferite.

Cum setez temporizatorul?

Apăsați butonul de temporizare, apoi folosiți butoanele +/- pentru a seta timpul de gătire dorit. Cuptorul se va opri automat la sfârșitul timpului. De asemenea, puteți seta o pornire întârziată folosind funcția End.

Pot folosi folie de aluminiu în cuptor?

Da, dar evitați acoperirea completă a podelei cuptorului, deoarece poate afecta distribuția căldurii. Utilizați numai în tăvile de copt și țineți-l departe de elementele de încălzire.

De ce nu se încălzește cuptorul?

Verificați dacă cuptorul este conectat corect și întrerupătorul este pornit. Asigurați-vă că funcția și temperatura selectate sunt setate. Dacă problema persistă, este posibil ca elementul de încălzire sau termostatul să necesite înlocuire.

Cum înlocuiesc becul cuptorului?

Deconectați cuptorul de la alimentare. Scoateți capacul de sticlă rotindu-l în sens invers acelor de ceas și înlocuiți becul cu unul nou de 40W, rezistent la 300°C (tip G9). Înșurubați capacul la loc și reconectați alimentarea.

Ce ar trebui să fac dacă blocajul pentru copii este activat?

Apăsați și mențineți butonul Child Lock timp de 3 secunde până când pictograma lacătului dispare. Cuptorul poate fi folosit acum normal. Consultați manualul pentru combinații specifice de taste.

Cum curăț garnitura ușii cuptorului?

Ștergeți garnitura ușii cu o cârpă umedă și detergent ușor. Nu scufundați în apă. Verificați dacă există rupturi sau deteriorări și înlocuiți dacă este necesar pentru a menține eficiența termică.

Pot coace mai multe preparate simultan?

Da, puteți utiliza două rafturi simultan. Cu toate acestea, asigurați o circulație adecvată a aerului evitând tăvile prea mari. Pentru cele mai bune rezultate, așezați vasele în poziții diferite și schimbați rafturile la jumătatea gătirii.

De unde pot descărca manualul complet de utilizare?

Manualul este disponibil pentru descărcare gratuită în format PDF de pe site-ul de asistență Zanussi sau de pe notice-facile.com. De asemenea, puteți căuta modelul ZOB35712XK.

MANUAL DE UTILIZARE ZOB35712XK ZANUSSI

Informații privind siguranța 22____
Instrucțiuni privind siguranța 23____
Descrierea produsului 25____
Înainte de prima utilizare 26 ____
Utilizarea zilnică 26
Funcțiile ceasului 28____
Utilizarea accesorilor.29 ____

Funcții suplimentare 30____
Informații și sfaturi.30 ____
Îngrijirea și curățarea.38 ____
Depanare 40
Instalarea 41____
Informații tehnice 42____
Eficiență energetică.42 ____

Ne rezervăm dreptul asupra efectuării de modificări.

⚠️ Informații privind siguranța

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil dacă instalarea și utilizarea incorrectă a aparatului provoacă vătămări și daune. Păstrați întotdeauna instrucțiunile împreună cu aparatul pentru consultare ulterioară.

Siguranța copiilor și a persoanelor vulnerabile

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun.
• Nu lăsați copiii să se joace cu aparatul.
• Nu lăsați ambalajul produsului la îndemâna copiilor.
• Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Componentele accesibile sunt fierbinti.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, vă recomandăm să-l activați.
• Curățarea și întreținerea curentă nu trebuie efectuate de copii nesupravegheați.
• Copiii cu vârsta mai mică de 3 ani nu trebuie lăsați să se apropie de aparat dacă nu sunt supravegheați permanent.

Aspecte generale privind siguranța

• Doar o persoană calificată trebuie să instaleze acest aparat și să înlocuiască cablul.
• Aparatul devine fierbinte în interior pe durata funcționării. Nu atingeți elementele de încălzire din interiorul aparatului. Folosiți întotdeauna mănuși de protecție pentru a scoate sau a pune în interior accesorii sau vase.
• Întrerupeți alimentarea cu electricitate înainte de a efectua operațiile de întreținere.
• Asigurati-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curata sticla ușii deoarece acestea pot zgâria suprafața, ceea ce poate conduce la spargerea sticlei.
• În cazul în care cablul de alimentare este deteriorat, trebuie înlocuit de producător, de centrul autorizat de service al acestuia sau de persoane cu o calificare similară pentru a se evita orice pericol.

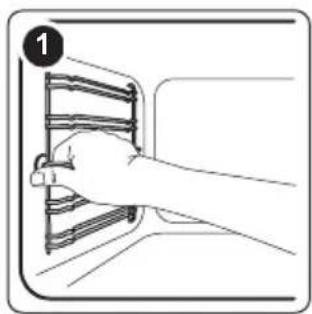

• Pentru a scoate suporturile pentru raft trebuie să trageți mai întâi de partea din față a suportului, după care să îndepărtați capătul din spate de pereții laterali. Instalați suporturile pentru raft în ordine inversă.

Instrucțiuni privind siguranța

Instalarea

AVERTIZARE!

Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtati toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalați sau utilizati.
• Respectați instrucțiunile de instalare furnizate împreună cu aparatul.
• Procedați cu atenție sporită atunci când mutați aparatul deoarece acesta este greu. Purtați întotdeauna mănuși de protecție.
• Nu trageti aparatul de mâner.

• Respectați distanțele minime față de alte aparate și corpuri de mobilier.

• Verificați dacă aparatul este instalat având în jurul său structuri de siguranță.

• Laturile aparatului trebuie să rămână în apropierea altor aparate sau unități cu aceeași înălțime.

Conexiunea la rețeaua electrică

AVERTIZARE!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.

• Aparatul trebuie legat la o priză cu împământare.

• Verificați dacă informațiile de natură electrică, specificate pe plăcuța cu datele tehnice, corespund cu cele ale sursei de tensiune. În caz contrar, contactați un electrician.

• Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.
• Nu folositi prize multiple și cabluri prelungitoare.
• Procedați cu atenție pentru a nu deteriora ștecherul și cablul de alimentare electrică. Dacă este necesară înlocuirea cablului de alimentare, acesta trebuie înlocuit numai de către centrul autorizat de service.
• Nu lăsați cablurile de alimentare electrică să atingă sau să se afle în apropierea ușii aparatului, în special atunci când ușa este fierbinte.
• Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.
• Dacă priza de curent prezintă jocuri, nu conectați ștecherul.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.
• Folosiți doar dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Acest aparat este conform cu Directivele C.E.E.

Utilizarea

AVERTIZARE!

Pericol de rănire, arsuri și electrocutare sau explozie.

• Utilizați acest aparat doar într-un mediu casnic.
• Nu modificati specificațiile acestui aparat.

• Nu blocați fantele de ventilație.

• Nu lăsați aparatul nesupravegheat în timpul funcționării.

• Dezactivați aparatul după fiecare întrebuințare.
• Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Este posibilă emisia de aer fierbinte.
• Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu aplicați presiune asupra ușii deschise.
• Nu utilizati aparatul ca suprafață de lucru sau ca loc de depozitare.
• Deschideti ușa aparatului cu atenție. Utilizarea unor ingrediente cu continut de alcool poate determina prezența aburilor de alcool în aer.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia.

AVERTIZARE!

Pericol de deteriorare a aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:
  – nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.
  – nu puneti folie din aluminiu direct pe baza aparatului.
  – nu puneți apă direct în aparatul fierbinte.
  – nu țineți vase umede și alimente în interior după încheierea gătirii.
  – procedați cu atenție la demontarea sau instalarea accesoriiilor.
• Decolorarea emailului nu are niciun efect asupra funcționării aparatului. Nu este un defect în ceea ce privește garanția legală.
• Folosiți o cratiță adâncă pentru prăjiturile siropoase. Sucurile de fructe lasă pete care pot fi permanente.
• Acest aparat poate fi utilizat numai pentru gătit. Nu trebuie utilizat în alte scopuri, de exemplu pentru încălzirea camerei.
• Gătiți întotdeauna cu ușa cuptorului închisă.

Îngrijirea și curățarea

AVERTIZARE!

Pericol de rănire, incendiu sau de deteriorare a aparatului.

• Înainte de a efectua operațiile de întreținere, dezactivați aparatul și scoateți ștecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor de sticlă.
• Înlocuți imediat panourile de sticlă ale ușii dacă acestea sunt deteriorate. Contactați Centrul de Service.
• Atenție când scoateți ușa aparatului. Ușa este grea!
• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Resturile de grăsimi sau de alimente din aparat pot duce la aparitția unui incendiu.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosii produse abrazive, bureți abrazivi, solventi sau obiecte metalice.
• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalaj.
• Nu curățați emailul catalitic (dacă este cazul) cu nici un tip de detergent.

Descrierea produsului

Prezentare generală

Becul interior

- Tipul de bec sau de lampă cu halogen utilizat pentru acest aparat este destinat exclusiv aparatelor electrocasnice. Nu îl utilizati în alte scopuri.

AVERTIZARE!

Pericol de electrocutare.

• Deconectați aparatul de la sursa de alimentare electrică înainte de a înlocui becul.
• Folositi doar becuri cu aceleasi specificații.

Gestionarea deşeurilor după încheierea ciclului de viață al aparatului

AVERTIZARE!

Pericol de vătămare sau sufocare.

• Deconectați aparatul de la sursa de alimentare electrică.
  • Tăiați cablul electric și îndepărtați-l.
• Scoateți dispozitivul de blocare a ușii pentru a preveni închiderea copiilor sau a animalelor de companie în aparat.

1 Panou de comandă
2 Buton de selectare pentru funcțiile cuptorului
3 Bec / simbol / indicator pentru alimentare
4 Dispozitivul de programare electronic
5 Buton de selectare pentru temperatură
6 Bec / simbol / indicator pentru temperatură
7 Element de încălzire
8 Bec
9 Ventilator
10 Orificiu pentru rotisor
11 Recipient pentru curățarea cu apă
12 Suport pentru raft, detaşabil
13 Pozitii rafturi

Accesorii

• Raft sârmă
  Pentru veselă, forme pentru prăjituri, fripturi.
  • Tavă de coacere aluminizată
  Pentru prăjituri și fursecuri.
• Cratiță adâncă

Înainte de prima utilizare

Pentru coacere și frigere sau ca tavă pentru grăsime.

- Rotisor

Pentru coacerea bucăților de carne și a păsărilor mai mari.

AVERTIZARE!

Consultați capitolele privind siguranța.

Prima curățare

Scoateți din aparat toate accesorile și suporturile pentru raftul mobil.

Consultați capitolul „Îngrijirea și curățarea”.

Curățați aparatul înainte de prima utilizare. Puneți accesoriiile și suporturile pentru raftul mobil înapoi în poziția lor inițială.

Setarea orei

Trebuie să setați ora înainte de a pune în funcțiune cuptorul.

Indicatorul pentru funcția Ora curentă se aprinde intermitent când conectați aparatul la rețeaua electrică, când a fost o pană de curent sau când cronometrul nu este setat.

Pentru a seta ora corectă apăsați butonul + sau .

După aproximativ cinci secunde, indicatorul pentru oră încetează aprinderea intermitentă, iar afișajul indică ora setată.

Modificarea orei

Nu puteți modifica ceasul dacă funcția Durata |→| sau Sfârșit →| este activă.

Utilizarea zilnică

AVERTIZARE!

Consultați capitolele privind siguranța.

Apăsați în mod repetat până când indicatorul pentru funcția Ora curentă se aprinde intermitent.

Pentru setarea unei alt timp, consultați „Setarea timpului”.

Preîncălzirea

Preîncălziți aparatul gol pentru a arde grăsimile rămase.

1. Setați funcția □ și temperatura maximă.
2. Lăsați aparatul să funcționeze timp de 1 oră.
3. Setați funcția și temperatura maximă.
4. Lăsați aparatul să funcționeze timp de 15 de minute.
5. Setați funcția și temperatura maximă.
6. Lăsați aparatul să funcționeze timp de 15 de minute.

Accesoriiile pot deveni mai fierbinți decât de obicei. Aparatul poate emite un miros și fum. Acest lucru este normal. Aerisiți bine încăperea.

Butoane de selectare retractabile

Pentru a utiliza aparatul, apăsați butonul de comandă. Butonul de comandă iese în afară.

Activarea și dezactivarea aparatului

În funcție de modelul aparatului, acesta are simboluri la butoanele de selectare, indicatoare sau becuri:

• Indicatorul se aprinde când cuptorul se încălzește.
• Becul se aprinde când aparatul funcționează.

• Simbolul arată dacă butoanele de selectare comandă funcțiile cuptorului sau temperatura.

• Rotiți butonul pentru funcțiile cuptorului pentru a selecta o funcție de gătit.

• Pentru a selecta o temperatură rotiți butonul de selectare corespunzător.
• Pentru a dezactiva aparatul, rotiți butoanele de selectare pentru funcțiile și temperatura cuptorului în poziția oprit.

Funcțiile cuptorului

Funcția cuptorului Aplicație
	Poziția Oprit Aparatul este oprit.
	Illuminare cuptor Pentru a activa becul fără nici o funcție de gătit.
	Caldura de sus + jos / Curățare cu apă	Pentru a coace și a prăji alimente pe 1 poziție a raftului. Pentru mai multe informații despre Curățarea cu apă, consultați capitolul „Îngrijirea și curățarea”.
	Incalzire jos Pentru a coace prăjituri cu coajă crocantă și pentru a conserva alimentele.
	Grill Pentru frigerea la grătar a alimentelor plate și pentru pâine prăjită.
	Grill + Rotisor	Pentru carnea la grătar, inclusiv kebab și bucăți mai mici de carne.
	Pizza Pentru coacerea pe 1 raft a mâncărurilor care necesită o ru-menire mai intensă și o bază crocantă. Setați temperatura cu 20 - 40°C mai jos decât pentru Caldura de sus + jos.
	Aer cald	Pentru a coace simultan pe până la 3 poziții ale raftului și pentru a deshidrata alimentele.Setați temperatura cu 20 - 40°C mai jos decât pentru Caldura de sus + jos.
	Decongelare Pentru a decongela alimente congelate.

Afişaj

A) Indicatoarele funcției
B) Afişaj pentru oră
C) Indicator funcție

Butoane

Buton Functie Descriere
—	MINUS Pentru a seta timpul.
➊	CEAS Pentru a seta o functie ceas.
+	PLUS Pentru a seta timpul.

Funcțiile ceasului

Tabelul cu funcțiile ceasului

Funcția ceasului Aplicație
	Ora Pentru a seta, modifica sau verifica ora.
	Cronometru Pentru a seta timpul pentru numărătoarea inversă. Această funcție nu are nicio influență asupra funcționării aparatului.
|→|	Durata Pentru a seta durata de gătit a cuptorului
→|	Sfârșit Pentru a seta ora când cuptorul trebuie să se dezactiveze.

Puteți utiliza simultan funcțiile Durata și Sfârșit pentru a seta durata de funcționare a aparatului și momentul în care acesta trebuie să se dezactiveze. Aceasta vă permite să activați aparatul cu întârziere. Mai întâi setați Durata și după aceea Sfârșit →

Setarea funcțiilor ceasului

Pentru Durata si Sfârşit, setati o funcție a cuptorului și temperatura de gătire. Acest lucru nu este necesar pentru Cronometru

1. Apăsați repetat ⏻ până când indicatorul funcției corespunzătoare a ceasului începe să se aprindă intermitent.
2. Apăsați + sau — pentru a seta timpul pentru funcția necesară a ceasului. Funcția ceas este activă. Afișajul prezintă indicatorul pentru funcția ceasului pe care ați setat-o.

Afişajul indică timpul râmas pentru funcția Cronometru.

1. Când durata se termină, indicatorul funcției ceas se aprinde intermitent și este emis un semnal sonor. Pentru a opri semnalul, apăsați un buton.

2. Rotiți butonul pentru funcțiile cuptorului și butonul pentru temperatură în poziția oprit.

În cazul funcțiilor Durata |→ Sfârșit →, aparatul este dezactivat automat.

Utilizarea accesoriiilor

AVERTIZARE!

Consultați capitolele privind siguranța.

Utilizarea rotisorului

AVERTIZARE!

Procedați cu atenție atunci când utilizați rotisorul. Furculițele de fixare și țepușa sunt ascuțite. Există pericol de vătămare.

AVERTIZARE!

Când scoateți rotisorul utilizați mănuși adecvate pentru cuptor. Rotisorul și grătarul sunt fierbiniți. Pericol de arsuri.

A) Cadrul rotisorului
B) Furculite
C) Țepușă
D) Mâner

1. Puneti mânerul rotisorului în frigăruie.
2. Puneți cratița adâncă pe poziția cea mai de jos a raftului.
3. Puneti cadrul tepușei în poziția celui de-al treilea raft, numărat începând de jos.

Anularea funcțiilor ceasului

1. Apăsați repetat până când indicatorul corespunzător funcției dorite se aprinde intermitent.
2. Apăsați lung .— După câteva secunde simbolul funcției ceasului dispare.

1. Introduceți prima furculiță în țepușă, așezați apoi carnea în rotisor și fixați cea de-a doua furculiță.

Funcții suplimentare

Suflanta cu aer rece

Când aparatul funcționează, suflanta cu aer rece pornește automat pentru a menține reci suprafețele aparatului. Dacă opriți aparatul, suflanta cu aer rece continuă să funcționeze până când aparatul se răcește.

Termostatul de siguranță

Functionarea incorectă a aparatului sau componentele defecte pot să cauzeze

Informații și sfaturi

1. Strângeti de şuruburi pentru a strânge furculitele.
2. Introduceți vârful țepușei în orificiul prevăzut pentru aceasta.
3. Asezați capătul din spate al țepușei pe cadrul rotisorului. Consultați capitolul „Descrierea produsului”.
4. Scoateți mânerul rotisorului.
5. Selectați o funcție care folosește rotisorul. Rotisorul începe să se învârtă.
6. Reglați temperatura necesară. Consultați tabelele de gătit.

Dacă se termină o funcție ceas (Durata sau Sfârșit) și nu dezactivați aparatul, rotisorul continuă să funcționeze pentru următoarele 10 minute.

supraîncălzirea periculoasă. Pentru a preveni acest lucru, cuptorul are un termostat de siguranță care întrerupe alimentarea cu curent. În momentul în care temperatura scade, cuptorul se activează din nou în mod automat.

AVERTIZARE!

Consultați capitolele privind siguranța.

Temperatura și duratele de coacere din tabele au rol consultativ. Acestea depind de rețete și de calitatea și cantitatea ingredientelor utilizate.

Informații cu caracter general

• Aparatul are cinci poziții pentru raft. Numărați pozițiile rafturilor din partea de jos a podelei aparatului.
• Aparatul are un sistem special care produce o circulație naturală a aerului și o reciclare constantă a aburului. Cu acest sistem puteți găti într-un mediu cu aburi și

puteți păstra preparatele moi în interior și crocante la exterior. Reduce la minimum durata de gătire și consumul de energie.

• Umezeala poate produce condens în aparat sau pe panourile de sticlă ale ușii. Acest lucru este normal. Utilizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschide ușa aparatului pe durata gătirii. Pentru a reduce condensul, lăsați aparatul să funcționeze timp de 10 minute înainte de gătire.
• Curățați umezeala rămasă după fiecare utilizare a aparatului.
• Nu puneti obiecte direct pe podeaua aparatului și nu puneti folie din aluminiu pe componente atunci când gătiți. În caz contrar este posibilă modificarea rezultatelor obținute și se poate cauza deteriorarea stratului de email.

Coacerea prăjiturilor

• Nu deschideți ușa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.
• Dacă utilizati două tăvi de coacere în același timp, lăsați un nivel liber între ele.

Gătirea cărnii și a peștelui

• Utilizați o cratiță adâncă pentru alimentele foarte grase pentru a evita pătarea permanentă a cuptorului.
• Lăsați carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.
• Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se

recomandă adăugarea de puțină apă în cratița adâncă. Pentru a preveni condensarea fumului, adăugați apă de fiecare dată după ce se evaporă.

Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistența și volumul lor.

La început, monitorizați performanța când gătiți. Găsiți cele mai bune setări (setarea căldurii, durata de gătit, etc.) pentru vasele, rețetele și cantitățile dvs. când utilizați acest aparat.

Tabele pentru coacere și frigere
Prăjituri

Aliment Caldura de sus + jos Aer cald Durată					(min)	Comentar-ii
	Tempera-tură (°C)	Nivel raft	Tempera-tură (°C)	Nivel raft
Rețete cu compoziție bătută cu te-lul	170 2 160 3 (2 și 4) 45 - 60 într-o formă					pentru prăji-turi
Aluat fraged	170 2 160 3 (2 și 4) 20 - 30 într-o formă					pentru prăji-turi
Prăjitură cu brânză și lapte bătut	170 1 165 2 60 - 80 într-o formă					pentru prăji-turi de 26 cm
Prăjitură cu mere (plăcintă cu mere) ^1)	170 2 160 2 (stânga și			dreapta)	80 - 100 în două	forme pentru prăjituri de 20 cm pe un raft de sărmă
Strudel 175 3	150 2 60 - 80 într-o tavă					de coacere
Tartă cu gem	170 2 165 2 (stânga și			dreapta)	30 - 40 într-o formă	pentru prăji-turi de 26 cm
Pandispan 170 2 160 2 50 - 60 Într-o formă						pentru prăji-turi de 26 cm
Tort de Crăciun / Tort bogat în fructe1)	160 2 150 2 90 - 120 Într-o formă					pentru prăji-turi de 20 cm
Prăjitură cu prune1)	175 1 160 2 50 - 60 Într-o formă					de pâine
Prăjituri mici - pe un nivel	170 3 140 - 150 3 20 - 30 Într-o tavă					de coacere
Prăjituri mici - pe două niveluri	-- 140 - 150 2 și 4 25 - 35 Într-o tavă					de coacere
Prăjituri mici - pe trei niveluri	-- 140 - 150 1, 3 și 5 30 - 45 Într-o tavă					de coacere
Biscuiți / pa-tiserie - pe un nivel	140 3 140 - 150 3 30 - 35 Într-o tavă					de coacere
Biscuiți / pa-tiserie - pe două nive-luri	-- 140 - 150 2 și 4 35 - 40 Într-o tavă					de coacere
Biscuiți / pa-tiserie - pe trei niveluri	-- 140 - 150 1, 3 și 5 35 - 45 Într-o tavă					de coacere
Bezele - pe un nivel	120 3 120 3 80 - 100 Într-o tavă					de coacere
Bezele - pe două nive-luri1)	-- 120 2 și 4 80 - 100 Într-o tavă					de coacere
Chifle dulci1)	190 3 190 3 12 - 20 Într-o tavă					de coacere
Eclere - pe un nivel	190 3 170 3 25 - 35 Într-o tavă					de coacere
Eclere - pe două nive-luri	-- 170 2 și 4 35 - 45 Într-o tavă					de coacere
Tarte 180 2 170 2 45 - 70 Într-o formă					pentru prăji-turi de 20 cm
Tort cu multe fructe	160 1 150 2 110 - 120 Într-o formă					pentru prăji-turi de 24 cm
Sandviș Vic-toria	170 1 160 2 (stânga și		dreapta)	50 - 60 Într-o formăpentru prăji-turi de 20 cm

1) Preîncălziți cuptorul timp de 10 minute.

Pâine și pizza

Aliment Caldura de sus + jos Aer cald Durată					(min)	Comen-tarii
	Tempera-tură (°C)	Nivel raft	Tempera-tură (°C)	Nivel raft
Pâine albă1)	190 1 190 1 60 - 70		1 - 2 bucăți,			500 g per bucată
Pâine de se-cară	190 1 180 1 30 - 45		Într-o formă			de pâine
Chifle 1)	190 2 180 2 (2 și 4)		25 - 40	6 - 8 role		într-o tavă de coacere
Pizza1)	230 - 250	1		230 - 250	1	10 - 20
Pateuri 1)	200 3 190 3 10 - 20		Într-o tavă			de coacere

1) Preîncălziți cuptorul timp de 10 minute.

Tarte

Aliment Caldura de sus + jos Aer cald Durată				(min)	Comen-tarii
	Tempera-tură (°C)	Nivel raft Tempera-tură (°C)	Nivel raft
Tarte cu paste	200 2 180 2 40 - 50 Într-o formă
Tarte cu le-gume	200 2 175 2 45 - 60 Într-o formă
Tarte tip Quiche1)	180 1 180 1 50 - 60 Într-o formă
Lasagne1)	180 - 190 2 180 - 190 2 25 - 40 Într-o formă
Paste Can-nelloni1)	180 - 190 2 180 - 190 2 25 - 40 Într-o formă

1) Preîncălziți cuptorul timp de 10 minute.

Carne

Aliment Caldura de sus + jos Aer cald Durată				(min)	Comen-tarii
	Tempera-tură (°C)	Nivel raft Tempera-tură (°C)	Nivel raft
Vită 200 2 190 2 50 - 70 Pe un raft					de sârmă
Porc 180 2 180 2 90 - 120 Pe un raft					de sârmă
Vitel 190 2 175 2 90 - 120 Pe un raft					de sârmă
Friptură de vită engle-zească, în sânge	210 2 200 2 50 - 60 Pe un raft				de sârmă
Friptură de vită engle-zească, gătită mediu	210 2 200 2 60 - 70 Pe un raft				de sârmă
Friptură de vită engle-zească, bine făcută	210 2 200 2 70 - 75 Pe un raft				de sârmă
Ceafă de porc	180 2 170 2 120 - 150 Cu şorici
Picior de porc	180 2 160 2 100 - 120 2 bucăți
Miel 190 2 175 2 110 - 130 Rasol
Pui 220 2 200 2 70 - 85 Întreg
Curcan 180 2 160 2 210 - 240 Întreg
Rață 175 2 220 2 120 - 150 Întreg
Gâscă 175 2 160 1 150 - 200 Întreg
Iepure 190 2 175 2 60 - 80 Bucăți
Iepure sălbatic	190 2 175 2 150 - 200 Bucăți
Fazan 190 2 175 2 90 - 120 Întreg

Peste

Aliment Caldura de sus + jos Aer cald Durată				(min)	Comen-tarii
	Tempera-tură (°C)	Nivel raft Tempera-tură (°C)	Nivel raft
Păstrăv / Doradă	190 2 175 2 40 - 55 3 - 4 pești
Ton / So-mon	190 2 175 2 35 - 60 4 - 6 fileuri

Grill

Preîncălziți cuptorul gol timp de 3 minute înainte de gătire.

Aliment	Cantitate		Tempera-tură (°C)	Durată (min)		Nivel raft
	Bucăți	(g)		Pe o parte	Pe cea-laltă parte
File bucăți	4 800 max.	12 - 15	12 - 14 4
Fripturi de vită	4 600 max.	10 - 12	6 - 8	4
Cârnați 8 - max.	12 - 15 10 - 12 4

Aliment Cantitate Tempera-			tură (°C)	Durată (min) Nivel raft
	Bucăți (g)	Pe o parte Pe cea-			laltă parte
Cotlet de porc	4 600 max.	12 - 16 12 - 14 4
Pui (tăiat în două)	2 1000 max.	30 - 35 25 - 30 4
Kebab 4 - max.	10 - 15 10 - 12 4
Piept de pui 4	400 max.	12 - 15 12 - 14 4
Hamburger 6	600 max.	20 - 30 - 4
File de pește	4 400 max.	12 - 14 10 - 12 4
Sandviș cu pâine prăjită	4 - 6 - max.	5 - 7 - 4
Pâine prăjită	4 - 6 - max.	2 - 4 2 - 3 4

Rotisor

Preîncălziti cuptorul timp de 10 minute, înainte de gătire.

Aliment	Cantitate	Temperatură (°C)	Durată (min)	Nivel raft
Gaina	1000	250	50 – 60	2
Fripturi	800	250	50 – 60	2

Decongelare

Aliment	Cantitate (g)	Timp de de-congelare (min)	Timp suplimen-tar de deconge-lare (min)	Comentarii
Pui	1000	100 - 140	20 - 30	Puneți puiul pe platanul infe-rior întors, pe o farfuriemare. Întoarceți la jumătatea duratei de gătit.
Carne	1000	100 - 140	20 - 30	Întoarceți la jumătatea duratei de gătit.
Carne	500	90 - 120	20 - 30	Întoarceți la jumătatea duratei de gătit.

Aliment Cantitate(g)	Timp de de-congelare(min)	Timp suplimen-tar de deconge-lare (min)	Comentarii
Păstrăv 150 25 - 35 10 - 15 -
Căpșuni 300 30 - 40 10 - 20 -
Unt 250 30 - 40 10 - 15 -
Frișcă 2 x 200 80 - 100 10 - 15 Frișca se poate bate chiar			dacă au mai rămas unele părți ușor înghețate.
Prăjitură 1400 60 60 -

Uscare - Aer cald

• Acoperiți tăvile cu hârtie cerată sau cu pergament.
• Pentru rezultate mai bune, opriți cuptorul la jumătatea duratei de uscare, deschideți

uşa și lăsați să se răcească peste noapte pentru terminarea uscării.

Legume

Aliment Temperatură(°C)		Durată (h) Nivel raft
			1 poziție	2 poziții
Fasole	60 - 70	6 - 8	3	1 / 4
Ardei	60 - 70	5 - 6	3	1 / 4
Legume pentru supă	60 - 70	5 - 6	3	1 / 4
Ciuperci	50 - 60	6 - 8	3	1 / 4
Ierburi	40 - 50	2 - 3	3	1 / 4

Fructe

Aliment Temperatură(°C)		Durată (h) Nivel raft
			1 poziție	2 poziții
Prune	60 - 70	8 - 10	3	1 / 4
Caise	60 - 70	8 - 10	3	1 / 4
Felii de măr	60 - 70	6 - 8	3	1 / 4
Pere	60 - 70	6 - 9	3	1 / 4

AVERTIZARE!

Consultați capitolele privind siguranța.

Note cu privire la curățare

• Curățați partea din față a cuptorului cu o cârpă moale, apă caldă și agent de curățare.
• Utilizați un agent de curățare obișnuit pentru a curăța suprafețele metalice.
• Curățați interiorul aparatului după fiecare utilizare. Acumularea de grăsimi sau de orice alte resturi alimentare poate provoca un incendiu. Riscul este mai mare pentru tava pentru grătar.
• Curățați murdăria rezistentă cu produs special de curățat cuptorul.
• Curățați toate accesoriiile după fiecare utilizare și uscați-le. Folosiți o lavetă moale cu apă caldă și un agent de curățare.
• Dacă aveți accesorii anti-aderente, nu le curățați utilizând agenți agresivi, obiecte cu margini ascuțite sau în mașina de spălat vase. Stratul anti-aderent poate fi deteriorat.

Pentru modelele din inox sau aluminiu

Curățați ușa cuptorului numai cu un burete ud. Uscați-o cu o lavetă moale.

A nu se folosi bureți din sărmă, acizi sau produse abrazive, deoarece pot deteriora suprafața cuptorului. Curățați panoul de comandă al cuptorului cu aceeași precauție.

Curățarea garniturii ușii

• Verificați la intervale regulate garnitura ușii. Garnitura ușii se află în jurul cadrului cavității cuptorului. Nu utilizați aparatul dacă garnitura ușii este deteriorată. Contactați un centru de service autorizat.
• Pentru a curăța garnitura ușii consultați informațiile generale despre curățenie.

Scoaterea suporturilor raftului

Pentru a curata cuptorul, scoateți suporturile pentru raft.

1 Trageți partea din față a suportului pentru raft și îndepăratați-o de peretele lateral.

2 Trageți partea din spate a suportului pentru raft și îndepărtați-o de peretele lateral și scoateți-o în afară.

Instalati suporturile pentru raft în ordine inversă.

Curățare cu apă

Procedura de Curățare cu apă folosește aburul pentru a elimina grăsimile și resturile de mâncare rămase în cuptor.

1. Puneți 300 ml de apă în rezervorul pentru Curățare cu apă aflat la baza cuptorului.
2. Setati funcția .
3. Setati temperatura la 90°C.
4. Lăsați aparatul să funcționeze timp de 30 de minute.
5. Dezactivati aparatul și lăsați-l să se răcească.
6. Când aparatul este rece, curățați suprafețele interioare ale cuptorului cu o lavetă.

AVERTIZARE!

Înainte de a atinge aparatul, verificați dacă acesta s-a răcit. Pericol de arsuri.

Curățarea ușii cuptorului

Uşa cuptorului are două panouri de sticlă. Puteți scoate ușa cuptorului și panoul de sticlă de la interior pentru a-l curăța.

Uşa cuptorului se poate închide dacă încercați să scoateți panoul intern de sticlă înainte de a scoate uşa cuptorului.

ATENTIE!

Nu utilizati aparatul fără panoul de sticlă de la interior.

1 Deschideți complet ușa și țineți cele două balamale.

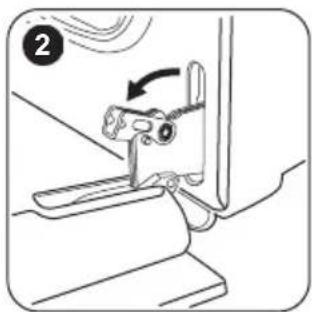

2 Ridicați și rotiți pârghiile de pe cele două balamale.

3 Închideți pe jumătate ușa cuptorului până la prima poziție de deschidere. După aceea împingeți și scoateți ușa din locaș.

4 Puneti ușa pe o lavetă moale, pe o suprafață stabilă.

5 Eliberați sistemul de închidere pentru a scoate panoul intern de sticlă.

6 Rotiți cele două dispozitive de fixare la 90° și scoateți-le din locașurile lor.

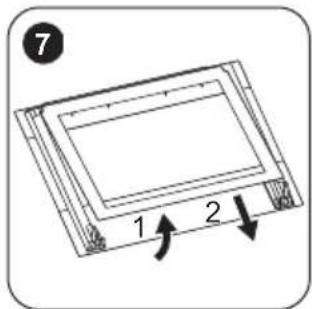

7 Mai întâi ridicati cu atenție, după care scoateți panoul de sticlă.

Curățați panoul de sticlă cu apă și săpun. Uscați cu atenție panoul de sticlă.

După terminarea curățeniei, montați panoul de sticlă și ușa cuptorului. Urmați pașii de mai sus în ordine inversă.

Zona serigrafiată trebuie îndreptată cu fața spre partea interioară a ușii. După instalare, asigurați-vă că suprafața cadrului panoului de sticlă din zonele serigrafiate nu prezintă asperități la atingere.

Asigurați-vă că ați montat corect în locașul său panoul de sticlă de la interior.

Asezați o lavetă pe partea de jos din interiorul cuptorului. Aceasta previne deteriorarea cavității și a capacului din sticlă al becului.

AVERTIZARE!

Pericol de electrocutare! Deconectați siguranța înainte de a înlocui becul. Este posibil ca becul cuptorului și capacul din sticlă al becului să fie fierbinti.

ATENTIE!

Întotdeauna țineți becul halogen cu ajutorul unei cârpe pentru a preveni arderea reziduurilor de grăsime pe bec.

1. Dezactivati aparatul.
2. Decuplați siguranțele din tablou sau dezactivați întrerupătorul.

Depanare

Becul din spate

1. Rotiți capacul din sticlă al becului la stânga și scoateți-l.
2. Curățați capacul de sticlă.
3. Înlocuiți becul cu un bec adecvat rezistent la o căldură de 300°C.
4. Montați capacul de sticlă.

AVERTIZARE!

Consultați capitolele privind siguranța.

Ce trebuie făcut dacă...

Problemă Cauză posibilă Soluție
Cuptorul nu se încălzește. Cuptorul este oprit. Activați cuptorul.
Cuptorul nu se încălzește. Ceasul nu este setat. Setați ceasul.
Cuptorul nu se încălzește. Nu au fost efectuate setările necesare.		Verificați dacă setările sunt correcte.
Cuptorul nu se încălzește.	Siguranța s-a declanșat.	Verificați dacă siguranța este cauza defectiunii. Dacă siguranțele se declanșează în mod repetat, adresați-vă unui electrician calificat.
Becul nu funcționează. Becul este defect. Înlocuiți becul.
Aburul și condensul se depun pe alimente și în cavitatea cup-torului.	Ați lăsat vasul cu mâncare prea mult timp în cuptor.	Nu lăsați vasele cu mâncare în cuptor pentru mai mult de 15 - 20 de minute după terminarea procesului de gătit.
Afișajul indică „12.00”.	Alimentarea a fost întreruptă.	Setați din nou ceasul.

Date pentru service

Dacă nu puteți găsi singur o soluție la problemă, adresați-vă comerciantului sau unui centru de service autorizat.

Datele necesare centrului de service se găsesc pe plăcuța cu date tehnice. Aceasta

este amplasată pe cadrul frontal din interiorul aparatului. Nu scoateți plăcuța cu date tehnice din interiorul aparatului.

Vă recomandăm să notați datele aici:

Model (MOD.) ......

Vă recomandăm să notați datele aici:

Codul numeric al produsului (PNC) ....

Numărul de serie (S.N.) ....

Instalarea

AVERTIZARE!

Consultați capitolele privind siguranța.

Încorporarea în mobilier

Fixarea aparatului de mobilier

Conectarea la alimentarea electrică

Producătorul nu este responsabil dacă nu respectați măsurile de siguranță descrise în capitolele privind Siguranța.

Acest aparat este livrat cu fişă și cablu de conectare electrică.

Cablul

Tipurile de cabluri adecvate pentru instalare sau înlocuire:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pentru secțiunea cablului consultați puterea totală consumată de pe plăcuța cu date tehnice și tabelul:

Putere totală (W) Sectiunea cablului (mm2)

maxim 1380 3 x 0,75

maxim 2300 3 x 1

maxim 3680 3 x 1,5

Informații tehnice

Date tehnice

Tensiune 230 V
Frecvență 50 Hz

Eficientă energetică

Fișa produsului și informații în conformitate cu UE 65-66/2014

Numele furnizorului Zanussi
Identificarea modelului ZOB35712BK	ZOB35712WKZOB35712XK
Indexul de eficiență energetică 103.5
Clasa de eficiență energetică A
Consumul de energie cu o încărcătură standard, modul convențional	0.95 kWh/ciclu
Consumul de energie cu o încărcătură standard, modul ventilator forțat	0.88 kWh/ciclu
Numărul de cavități 1
Sursa de căldură Curent
Volum 72 I
Tipul cuptorului Cuptor încorporat
Masă ZOB35712BK	ZOB35712WKZOB35712XK	31.6 kg31.8 kg32.2 kg

EN 60350-1 - Aparate de gătit electrocasnice - Partea 1: Game, cuptoare, cuptoare cu abur și grătare - Metode de măsurare a performanței.

Cablul de masă (cablul verde/galben) va fi cu 2 cm mai lung decât cele de fază și de nul (cablurile albastru și maro).

Economisirea energiei

Aparatul dispune de unele funcții care vă ajută la economisirea energiei în timpul procesului zilnic de gătire.

- Sfaturi generale

– Asigurati-vă că ușa cuptorului este închisă corect atunci când aparatul este în funcțiune și mențineți-o închisă cât mai mult posibil pe durata gătitului.
– Folosiți vase metalice pentru a îmbunătăți economia de energie.
– Atunci când este posibil, puneți alimentele în interiorul cuptorului fără a-l mai încălzi înainte.
- Atunci când durata de gătire este mai mare de 30 de minute, reduceți temperatura cuptorului la minim cu 3-10 minute, în funcție de durata

INFORMATII PRIVIND MEDIUL

gătirii, înainte de terminarea duratei de gătire. Căldura reziduală din interiorul cuptorului va continua gătirea.

– Folosiți căldura reziduală pentru a încălzi alte alimente.

- Gătitul cu ventilator - atunci când este posibil, folosiți funcțiile de gătit cu ventilator pentru a economisi energia.

- Menține mâncarea caldă - dacă doriți să utilizați căldura reziduală pentru a menține mâncarea caldă, alegeți cel mai scăzut nivel de temperatură posibil.

Reciclați materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați aparatele

marcate cu acest simbol 🚫impreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.

İçindekiler
