MANUAL DE UTILIZADOR EHH3920IOX ELECTROLUX

Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE APRÈS-VENTE N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications.

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser. • Ne laissez pas les enfants jouer avec l'appareil. • Ne laissez pas les emballages à la portée des enfants. • Tenez les enfants et les animaux éloignés de l’appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes. • Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

INSTALLATION AVERTISSEMENT L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage. • N'installez pas et ne branchez pas un appareil endommagé. • Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. • Respectez l'espacement minimal requis par rapport aux autres appareils.

• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez.

Portez toujours des gants de sécurité. • Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements. • Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité. • N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. • Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler. • Assurez-vous de laisser un espace de ventilation de 5 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation adéquat. • Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT Risque d'incendie ou d'électrocution. • L'ensemble des branchements électriques doit être effectué par un technicien qualifié. • Avant chaque raccordement, assurezvous que la borne principale de l'appareil est hors tension. • Assurez-vous que l'appareil est bien installé. Des connexions desserrées ou incorrectes peuvent être à l'origine d'une surchauffe des bornes. • Assurez-vous qu'une protection antichocs est installée. • Contrôlez que les câbles d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez

Utilisez une pince pour détendre le câble.

Utilisez le câble d'alimentation approprié. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé. L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm. N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

UTILISATION AVERTISSEMENT Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique. • Ne modifiez pas les caractéristiques de cet appareil. • Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance. • Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement. • N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau. • Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes. • Éteignez les zones de cuisson après chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient. • N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage. • Si la surface de votre table de cuisson est endommagée (éclat, fêlure, etc.), débranchez-la de la prise électrique pour éviter tout risque de choc électrique.

• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.

éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner. • Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée. • L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi. • Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. • Ne tentez pas d'éteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie. AVERTISSEMENT Risque de dommage de l'appareil. • Ne laissez pas de récipients chauds sur le bandeau de commande. • Ne laissez pas le contenu des récipients de cuisson s'évaporer. • Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée. • Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson. • Ne placez jamais de papier aluminium sur l'appareil. • N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

18 www.electrolux.com

ENTRETIEN ET NETTOYAGE AVERTISSEMENT Risque de dommage de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. • Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. • Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

MISE AU REBUT AVERTISSEMENT Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique. • Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

FRANÇAIS DESCRIPTION DE L'APPAREIL DESCRIPTION DE LA TABLE DE CUISSON

180 mm Lorsqu'une zone de cuisson est en fonctionnement, elle bourdonne pendant un court instant. Ce bruit n'est pas signe de dysfonctionnement de l'appareil et n'a aucune incidence sur son bon fonctionnement. Le voyant de fonctionnement s'allume dès l'activation de l'une des zones de cuisson. Il reste allumé jusqu'à ce que les zones de cuisson soient éteintes. Lorsque vous mettez en fonctionnement une zone de cuisson, un bip retentit pour vous indiquer que l'appareil fonctionne correctement.

AVANT LA PREMIÈRE UTILISATION Réglez l'appareil sur la position maximale et faites-le fonctionner pendant 10 minutes.

Cela a pour but de brûler les résidus dans l'appareil. Faites ensuite fonctionner l'appareil pendant 20 minutes en position minimale. Durant cette période, il peut se dégager une odeur et une fumée désagréables. C'est normal. Assurez-vous que la ventilation est suffisante.

ARRÊT AUTOMATIQUE Si l'une des zones de cuisson est allumée sans qu'aucun récipient ne soit posé dessus, cette zone de cuisson s'arrête automatiquement au bout de quelques minutes. Si l'une des zones n'est pas éteinte au bout d'un certain temps ou si son niveau de cuisson n'est pas modifié, cette zone de cuisson s'arrête automatiquement. Placez la manette sur la position d'arrêt avant d'utiliser de nouveau l'appareil.

Arrêt automatique au bout de

INDUCTION Utilisez des récipients adaptés aux zones de cuisson à induction. Matériaux des récipients • adaptés : fonte, acier, acier émaillé, acier inoxydable, fond multicouche (homologué par le fabricant). • inadaptés : aluminium, cuivre, laiton, verre, céramique, porcelaine. Un récipient convient à l'induction si : • ... une petite quantité d'eau contenue dans un récipient chauffe dans un bref laps de temps sur une zone de cuisson réglée sur le niveau de cuisson maximal. • ... un aimant adhère au fond du récipient. Le fond du récipient de cuisson doit être aussi plat et épais que possible. Dimensions du récipient de cuisson : les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite. Dimensions du récipient : les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite. Cependant, le diamètre minimal de la zone magnétique au fond du récipient est relatif au diamètre de la taille de la zone de cuisson :

Ø minimal du récipient

• un bruit de sifflement : vous utilisez une ou plusieurs zones de cuisson avec des niveaux de cuisson élevés et le récipient est composé de différents matériaux (conception "sandwich"). • Un bourdonnement : vous utilisez des puissances élevées. • Un cliquètement : des commutations électriques se produisent. • Un sifflement, un bourdonnement : le ventilateur fonctionne. Les bruits décrits sont normaux et ne constituent pas un dysfonctionnement.

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson. • Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement. • Mettez à l'arrêt les zones de cuisson avant la fin du temps de cuisson pour utiliser la chaleur résiduelle. • Veillez à ce que le fond du plat de cuisson corresponde à la dimension du foyer de cuisson.

LES EXEMPLES DE CUISSON Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.

22 www.electrolux.com

Placer un couvercle sur le plat de cuisson

Sauce hollandaise ; faire fondre : beurre, chocolat, gélatine

AVERTISSEMENT Avant toute opération d'entretien ou de nettoyage, vous devez impérativement débrancher électriquement la table de cuisson. Il est préférable de nettoyer la table de cuisson lorsqu'elle est encore chaude. Éliminer les taches incrustées est en effet plus facile lorsque les zones sont encore chaudes que lorsqu'elles sont froides. AVERTISSEMENT Les objets coupants et les produits de nettoyage abrasifs peuvent endommager l'appareil. Pour des raisons de sécurité, n'utilisez jamais d'appareil à vapeur ou à haute pression pour nettoyer la table de cuisson. L'acier inoxydable peut se salir si la température est trop élevée. Pour cette raison, ne cuisinez pas dans des casseroles en pierre, en faïence ou en fonte. N'utilisez pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionnement. Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux. Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de l'appareil. Pour enlever les salissures : 1. – Enlevez immédiatement : plastique fondu, films plastiques et aliments contenant du sucre. Sinon, la saleté pourrait endommager l'appareil. Utilisez un racloir spécial pour la vitre. Tenez le racloir incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

3. L'appareil ne fonctionne pas du tout.

• Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un électricien agréé.

La zone de cuisson ne chauffe pas.

• Vérifiez que l'appareil est bien branché et allumé.

• Assurez-vous d'avoir utilisé la bonne manette de commande. • Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un électricien agréé.

Un double signal sonore retentit.

• Le récipient n'est pas adapté. Utilisez des récipients adaptés.

• Aucun récipient ne se trouve sur la zone de cuisson. Posez un récipient sur la zone de cuisson. • Le diamètre du fond du récipient est trop petit pour la zone de cuisson. Déplacez ce récipient sur une zone de cuisson plus petite. Utilisez des récipients adaptés.

L'efficacité de la table de cuisson n'est pas satisfaisante.

• Assurez-vous que la table de cuisson est propre et sèche.

• Assurez-vous que le diamètre du récipient de cuisson utilisé est adapté à la zone de cuisson. • • Assurez-vous que le niveau de cuisson utilisé est adapté au type de préparation.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie. Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi-

de et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modèle • Référence produit (PNC) • Numéro de série (S.N.) Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

ÉTIQUETTES FOURNIES AVEC LE SAC D'ACCESSOIRES Collez les étiquettes adhésives comme indiqué ci-dessous :

2 Collez-la sur la carte de garantie et conservez cette partie

3 Collez-la sur la notice d'utilisation

PROD.NO. Si nécessaire, contactez votre magasin vendeur. • L'installation et le raccordement de l'appareil à l'alimentation électrique doivent uniquement être effectués par un professionnel qualifié. • N'utilisez des appareils encastrables qu'après les avoir installés dans des meubles d'encastrement appropriés répondant aux normes en vigueur. • Ne modifiez pas les caractéristiques de cet appareil. Vous risqueriez de vous blesser ou d'endommager l'appareil. • Respectez la législation, la réglementation, les directives et les normes en vigueur dans le pays où vous utiliserez l'appareil (réglementations relatives à la sécurité, au recyclage, règles de sécurité des appareils électriques, etc.). • Respectez l'espacement minimal requis par rapport aux autres appareils. • Installez une protection contre les chocs, par exemple, n'installez des tiroirs que si un panneau de protection se trouve directement sous l'appareil. • Si la patte de scellement se trouve à proximité du répartiteur, vérifiez toujours que le câble d'alimentation n'entre pas en contact avec le bord de la patte. • Pour les protéger de l'humidité, mettez du mastic (joint) adapté sur les surfaces de découpe du plan de travail. • Scellez l'appareil au plan de travail sans laisser d'espace à l'aide du mastic approprié.

• Protégez le bas de l'appareil de la vapeur et de l'humidité provenant par exemple d'un lave-vaisselle ou d'un four.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds sur la table de cuisson pourraient se renverser à leur ouverture. • Avant tout nettoyage ou intervention technique, débranchez la prise électrique de l'appareil. AVERTISSEMENT Risque de choc électrique. Respectez soigneusement les instructions pour le branchement électrique. • La borne d'alimentation est sous tension. • Mettez la borne d'alimentation hors tension. • Assurez une protection contre les contacts électriques pour une installation conforme. • Des connexions desserrées ou incorrectes peuvent être à l’origine d’une surchauffe des bornes. • L'installation et le raccordement électrique de votre appareil ne doivent être effectués que par un professionnel qualifié. • Utilisez une pince pour détendre le câble. • Utilisez le câble d'alimentation approprié et remplacez-le par un câble spécialement adapté s'il est endommagé. L'appareil doit disposer d'une installation électrique vous permettant de le débrancher de l'alimentation principale à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm. Les dispositifs d'isolement appropriés comprennent : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. La responsabilité du fabricant ne peut être mise en cause pour tout préjudice corporel affectant des personnes ou des animaux ou tout préjudice matériel dû au non-respect de ces conditions.

BRANCHEMENT ÉLECTRIQUE

• L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.

(reportez-vous à la charge électrique spécifiée sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.

• Pour toute intervention sur votre appareil, faites appel au service après-vente de votre magasin vendeur. • Utilisez toujours une prise antichoc correctement installée. • Assurez-vous que la prise principale est accessible après installation. • Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant. • L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur. • Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude. • Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible. • Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le câble neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le câble de phase marron (ou noir) (partant de la borne « L » de la plaque à bornes doit toujours être relié à la phase sous tension.

REMPLACEMENT DU CÂBLE D'ALIMENTATION Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90.

Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/

vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

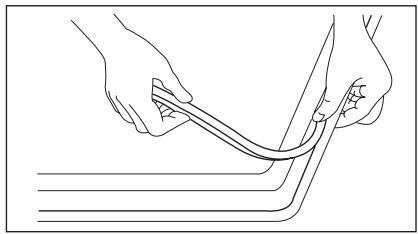

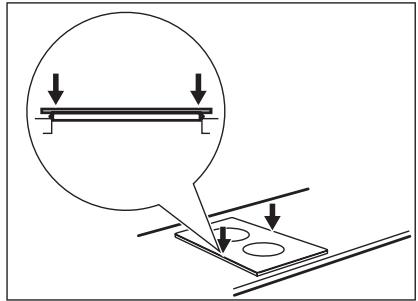

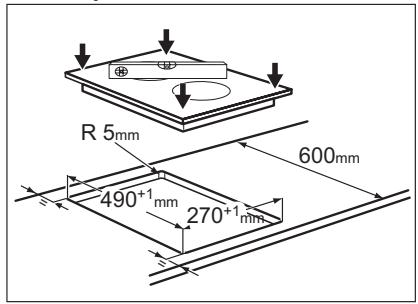

Placez la table de cuisson dans la découpe et poussez-la jusqu'à ce qu'elle soit en contact avec le plan de travail. Enlevez ensuite le surplus de joint d'étanchéité. 3.

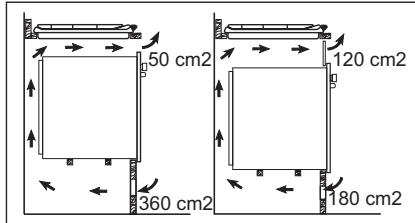

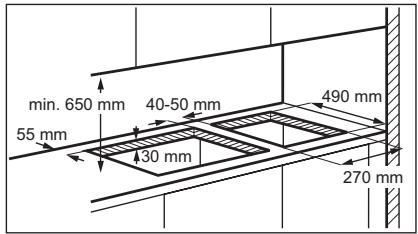

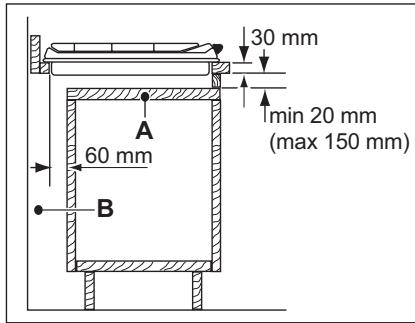

Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

Pour retirer la table de cuisson de la découpe, soulevez le bord de la table de cuisson à l'aide d'une lame de tournevis.

CARACTERISTIQUES TECHNIQUES Dimensions de la table de cuisson Largeur :

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures

conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
