EHH3920IOX - Plaque de cuisson ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Table de cuisson à induction
Caractéristiques techniques principales	4 zones de cuisson à induction, commandes tactiles
Alimentation électrique	230 V
Dimensions approximatives	60 cm x 52 cm x 5.5 cm (L x P x H)
Poids	10 kg
Compatibilités	Compatible avec les ustensiles de cuisson en fer, acier inoxydable et fonte
Fonctions principales	Boost, minuterie, détection de casserole, sécurité enfant
Entretien et nettoyage	Surface en vitrocéramique, nettoyage facile avec un chiffon humide
Pièces détachées et réparabilité	Disponibilité des pièces détachées selon le modèle
Sécurité	Arrêt automatique, protection contre la surchauffe
Informations générales utiles	Installation encastrable, design moderne, efficacité énergétique

FOIRE AUX QUESTIONS - EHH3920IOX ELECTROLUX

Que faire si la plaque de cuisson ne s'allume pas ?

Vérifiez que la plaque est correctement branchée et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer la surface de la plaque de cuisson ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Pourquoi l'une des zones de cuisson ne chauffe pas ?

Cela peut être dû à un problème de connexion ou à une zone de cuisson défectueuse. Essayez de tester d'autres zones et contactez le service client si le problème persiste.

Comment utiliser le minuteur de la plaque de cuisson ?

Pour utiliser le minuteur, appuyez sur le bouton de minuterie, sélectionnez la durée souhaitée à l'aide des touches de réglage, puis confirmez. Le minuteur émettra un bip à la fin du temps imparti.

La plaque émet un bruit étrange pendant son utilisation, que faire ?

Un léger bruit est normal, mais si le bruit est fort ou inhabituel, éteignez la plaque et débranchez-la. Contactez le service client pour une assistance technique.

Comment régler la puissance de cuisson ?

Utilisez les commandes tactiles pour sélectionner la zone de cuisson et ajustez la puissance en touchant les niveaux souhaités.

Les voyants de la plaque s'allument mais elle ne chauffe pas, que faire ?

Cela peut indiquer un problème de sécurité. Vérifiez si la plaque est en mode de sécurité enfant. Si le problème persiste, contactez le service client.

Comment désactiver le mode de sécurité enfant ?

Pour désactiver le mode de sécurité enfant, appuyez simultanément sur les boutons de verrouillage pendant quelques secondes jusqu'à ce que le voyant s'éteigne.

Quelle est la garantie de la plaque de cuisson ?

La garantie standard est de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Où trouver le manuel d'utilisation de l'ELECTROLUX EHH3920IOX ?

Le manuel d'utilisation est disponible sur le site officiel d'Electrolux dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI EHH3920IOX ELECTROLUX

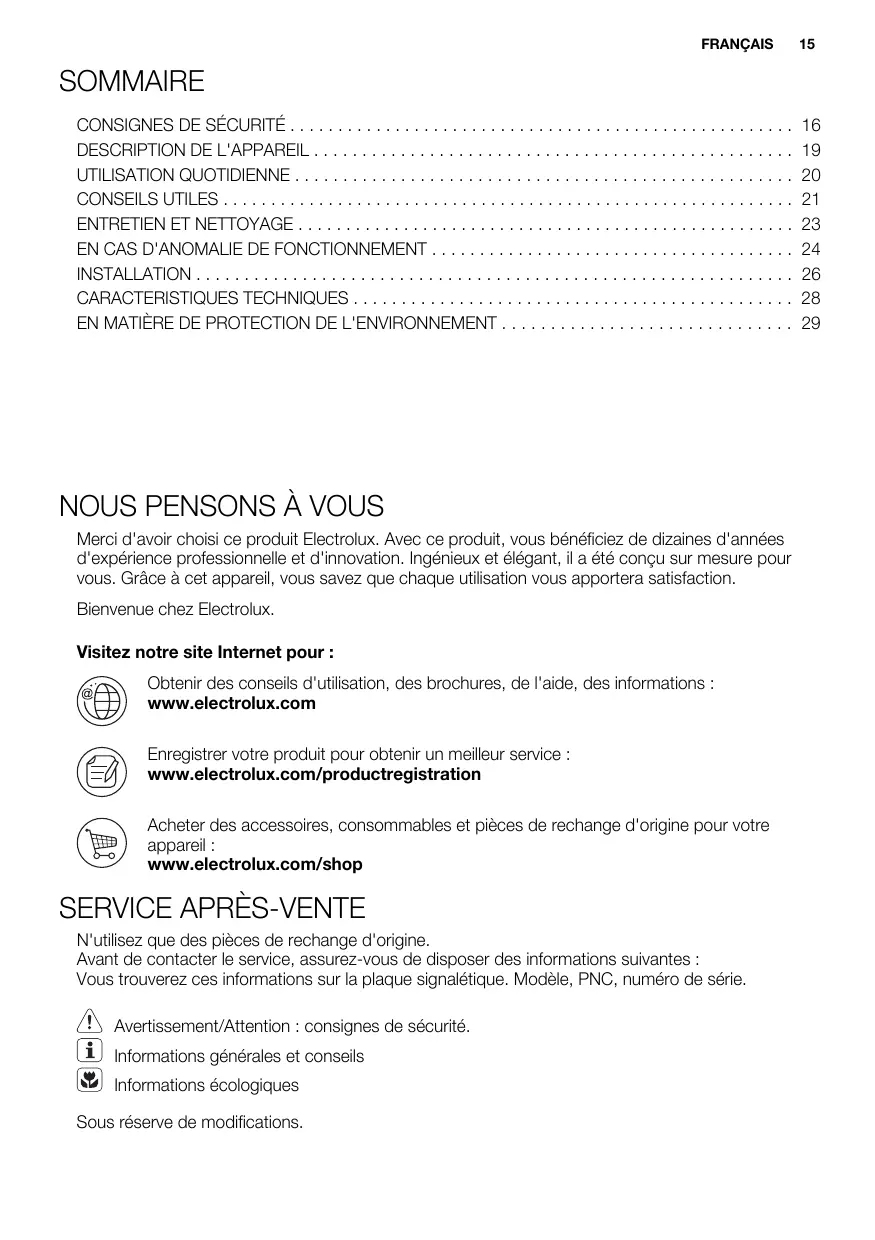

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrez votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

Service après-vente

N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

Vous trouverez ces informations sur la plaque signalétique : modèle, PNC, numéro de série.

AVERTISSEMENT / ATTENTION : CONSIGNES DE SÉCURITÉ.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Avertissement

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances, les empêchent d'utiliser l'appareil sans risque. Il ne doit pas être utilisé sans surveillance, à moins qu'une personne responsable de leur sécurité ne les supervise ou ne leur donne des instructions sur la manière de l'utiliser.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

Avertissement

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils.

L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité. - Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que l'humidité ne provoque de gonflements. - Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité. - N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. - Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler. Assurez-vous de laisser un espace de ventilation de 5 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation adéquat. - Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Avertissement

Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié. Avant chaque raccordement, assurez-vous que la borne principale de l'appareil est hors tension. Assurez-vous que l'appareil est bien installé. Des connexions desserrées ou incorrectes peuvent être à l'origine d'une surchauffe des bornes. Assurez-vous qu'une protection anti-chocs est installée. Contrôlez que les câbles d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les éléments brûlants lorsque vous branchez.

l'appareil électrique à des prises électriques situées à proximité.

• Ne laissez pas les connexions s'emmêler. Utilisez une pince pour détendre le câble.
• Utilisez le câble d'alimentation approprié.
• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé. L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

Avertissement

Risque de blessures, de brûlures ou d'électrocution.

Utilisez cet appareil dans un environnement domestique. - Ne modifiez pas les caractéristiques de cet appareil. - Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance. - Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement. - N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau. - Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes. - Éteignez les zones de cuisson après chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient. - N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage. - Si la surface de votre table de cuisson est endommagée (éclat, fêlure, etc.), débranchez-la de la prise électrique pour éviter tout risque de choc électrique.

• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.

Avertissement

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée. L'huile qui a déjà servi contient des restes d'aliments qui peuvent provoquer un incendie à une température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
• Ne tentez pas d'éteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.

Avertissement

Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé ou rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

Avertissement

Risque d'endommagement de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

Avertissement

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

Description de la table de cuisson

Zone de cuisson arrière : 1800 W. Zone de cuisson avant : 1400 W. 3. Voyant de fonctionnement. 4. Manettes de commande.

Manettes de commande des zones de cuisson électriques

Symbole	Fonction
0	position arrêt
1	température mini-mum
9	température maxi-mum

Avertissement

Reportez-vous au chapitre « Consignes de sécurité ».

Pour mettre en fonctionnement la zone de cuisson et augmenter le niveau de cuisson, tournez la manette vers la droite. Pour diminuer le niveau de cuisson, tournez la manette vers la gauche. Pour mettre à l'arrêt la zone de cuisson, positionnez la manette sur 0.

Lorsqu'une zone de cuisson est en fonctionnement, elle bourdonne pendant un court instant. Ce bruit n'est pas signe de dysfonctionnement de l'appareil et n'a aucune incidence sur son bon fonctionnement.

Le voyant de fonctionnement s'allume dès l'activation de l'une des zones de cuisson. Il reste allumé jusqu'à ce que les zones de cuisson soient éteintes. Lorsque vous mettez en fonctionnement une zone de cuisson, un bip retentit pour vous indiquer que l'appareil fonctionne correctement.

Avant la première utilisation

Réglez l'appareil sur la position maximale et faites-le fonctionner pendant 10 minutes. Cela a pour but de brûler les résidus dans l'appareil. Faites ensuite fonctionner l'appareil pendant 20 minutes en position minimale. Durant cette période, il peut se dégager une odeur et une fumée désagréables. C'est normal. Assurez-vous que la ventilation est suffisante.

Arrêt automatique

Si l'une des zones de cuisson est allumée sans qu'aucun récipient ne soit posé dessus, cette zone de cuisson s'arrête automatiquement au bout de quelques minutes. Si l'une des zones n'est pas éteinte au bout d'un certain temps ou si son niveau de cuisson n'est pas modifié, cette zone de cuisson s'arrête automatiquement. Placez la manette sur la position d'arrêt avant d'utiliser de nouveau l'appareil.

Niveau de cuisson	Arrêt automatique aubout de
1-2	6 heures
3-4	5 heures
5	4 heures
6-9	1,5 heures

Avertissement

Reportez-vous au chapitre « Consignes de sécurité ».

ZONES DE CUISSON À INDUCTION

Sur les zones de cuisson à induction, un champ électromagnétique puissant chauffe les récipients très rapidement.

Recipients de cuisson compatibles avec les zones de cuisson à induction

Utilisez des récipients adaptés aux zones de cuisson à induction.

Matériaux des récipients

• Matériaux adaptés : fonte, acier, acier émaillé, acier inoxydable, fond multicouche (homologué par le fabricant).
• inadaptés : aluminium, cuivre, laiton, verre, céramique, porcelaine.

Un récipient convient à l'induction si :

Une petite quantité d'eau contenue dans un récipient chauffe dans un bref laps de temps sur une zone de cuisson réglée sur le niveau de cuisson maximal. Un aimant adhère au fond du récipient.

Le fond du récipient de cuisson

doit être aussi plat et épais que possible.

Dimensions du récipient de cuisson : les zones de cuisson à induction s'adap-tent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite.

Dimensions du récipient de cuisson : les zones de cuisson à induction s'adap Cependant, le diamètre minimal du fond du récipient est lié au diamètre de la zone de cuisson :

Zone de cuisson	Ø minimal du réci-pient
Avant	120 mm

Zone de cuisson	Ø minimal du réci-pient
Arrière	145 mm

Si vous entendez :

• un craquement : le récipient est composé de différents matériaux (conception "sandwich").
• Un bruit de sifflement : vous utilisez une ou plusieurs zones de cuisson avec des niveaux de cuisson élevés et
• Un bourdonnement : vous utilisez des puissances élevées.
• Un cliquetis : des commutations électriques se produisent.
• Un sifflement ou un bourdonnement : le ventilateur fonctionne.

Économie d'énergie

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
• Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement.
• Mettez à l'arrêt les zones de cuisson avant la fin du temps de cuisson pour utiliser la chaleur résiduelle. Veillez à ce que le fond du plat de cuisson corresponde à la dimension du foyer de cuisson.

Les exemples de cuisson

Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.

Ni-veau de cuisson	Utilisation :	Durée	Conseils
1	Maintenir au chaud les plats déjà cuits	selon les be-soins	Placer un couvercle sur le plat de cuisson
1-2	Sauce hollandaise ; faire fondre : beurre, chocolat, gelatine	5-25 min.	Mélanger de temps en temps
1-2	Solidifier : omelettes baveuses, oeufs au plat	10-40 min	Couvirpendant la cuisson.
2-3	Faire cuire à feu doux le riz et les plats à base de produits laitiers ; réchauffage des plats cuisinés	25-50 min	Ajouter au moins deux fois plus de liquide que de riz. Re-muer car les alimentés à base de lait se séparent durant la cuisson.
3-4	Faire cuire à la vapeur les légu-mes, le poisson à l'étuvette, la viande	20-45 min	Verser quelques cuillerées de liquide
4-5	Faire cuire des pommes de terre à la vapeur	20-60 min	Utiliser max. ¼ l d'eau pour 750 g de pommes de terre.
4-5	Cuisson de grandes quantités d'aliments, ragoûts et soupes	60-150 min	Ajouter jusqu'à 3 l de liquide, plus les ingrédients.
6-7	Poêler à feu doux : escalopes, cordons bleus de veau, côtelettes, rissoles, saucisses, foie, roux, oeufs, crêpes, beignets	au be-soin	Retourner à mi-cuisson.
7-8	Poêler à feu vif des pommes de terre rissolées, côtelettes de fillet, steaks	5-15 min	Retourner à mi-cuisson.
9	Faire bouillir de grandes quantités d'eau, cuire des pâtes, grillier la viande (goulasch, bœuf braisé), cuisson des frites.

Avertissement

Reportez-vous au chapitre « Consignes de sécurité ».

Nettoyez l'appareil après chaque utilisation. Utilisez toujours des récipients de cuisson dont le fond est propre.

Avertissement

Avant toute opération d'entretien ou de nettoyage, vous devez impérativement débrancher électriquement la table de cuisson.

Il est préférable de nettoyer la table de cuisson lorsqu'elle est encore chaude. Éliminer les taches incrustées est en effet plus facile lorsque les zones sont encore chaudes que lorsqu'elles sont froides.

Avertissement

Les objets coupants et les produits de nettoyage abrasifs peuvent endommager l'appareil. Pour des raisons de sécurité, n'utilisez jamais d'appareil à vapeur ou à haute pression pour nettoyer la table de cuisson.

L'acier inoxydable peut se salir si la température est trop élevée. Pour cette raison, ne cuisinez pas dans des casseroles en pierre, en faïence ou en fonte. N'utilisez pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionnement.

Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de l'appareil.

Pour enlever les salissures :

1. Enlevez immédiatement : plastique fondu, films plastiques et aliments contenant du sucre. Sinon, la saleté pourrait endommager l'appareil. Utilisez un racloir spécial pour la vitre. Tenez le racloir incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.
2. persistantes. Utilisez un agent de nettoyage pour vitrocéramique ou acier inoxydable.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.
4. Et enfin, essu propre.

En cas d'anomalie de fonctionnement

Problème	Cause et solution possibles
L'appareil ne fonctionne pas du tout.	Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à unElectricien agréé.
La zone de cuisson ne chauffe pas.	Vérifiez que l'appareil est bien branché et allumé.Assurez-vous d'avoir utilisé la bonne manette de commande.Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de maniere répétée, faites appel à un Electricien agréé.
Un double signal sonore retentit.	Le récipient n'est pas adapté. Utilisez des reçipients adaptations.Aucun récipient ne se trouve sur la zone de cuisson.Posez un récipient sur la zone de cuisson.Le diamètre du fond du récipient est trop petit pour la zone de cuisson. Déplaceze ce récipient sur une zone de cuisson plus petite. Utilisez des reçipients adaptations.
L'éfficacité de la table de cuisson n'est pas satisfaisante.	Assurez-vous que la table de cuisson est propre et sèche.Assurez-vous que le diamètre du récipient de cuisson utilisé est ajusté à la zone de cuisson.Assurez-vous que le niveau de cuisson utilisé est ajusté au type de préparation.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien incorrectes ou d'oublis et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après-vente ou du revendeur peut être facturé, même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée.

De et adaptée. Ces données figurent sur la plaque signalétique fournie.

Description du modèle - Référence produit (PNC) - Numéro de série (S.N.)

Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

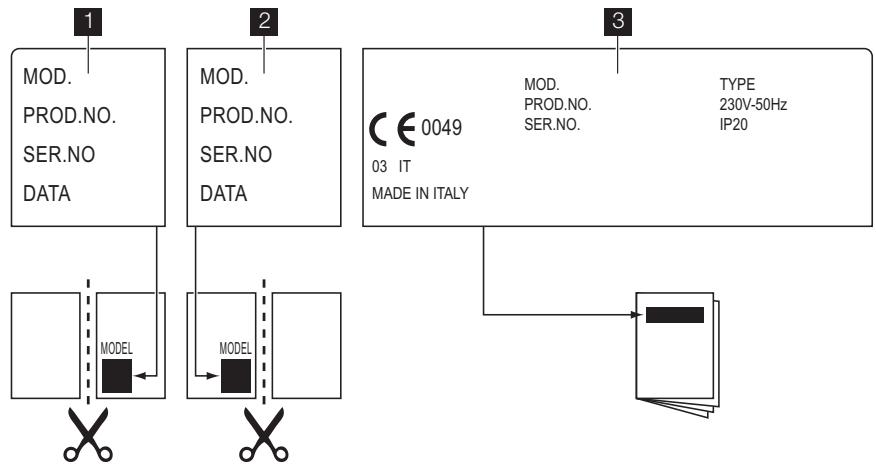

Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

1. Collez-la sur la carte de garantie et envoyez cette partie. 2. Collez-la sur la carte de garantie et conservez cette partie. 3. Collez-la sur la notice d'utilisation.

Avertissement

Reportez-vous au chapitre « Consignes de sécurité ».

Avertissement

Veuillez lire attentivement les instructions et les suivre scrupuleusement. Vous risqueriez de vous blesser ou d'endommager l'appareil.

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez votre magasin vendeur.
• L'installation et le raccordement de l'appareil à l'alimentation électrique doivent uniquement être effectués par un professionnel qualifié.
• N'utilisez des appareils encastrables qu'après les avoir installés dans des meubles d'encastrement appropriés répondant aux normes en vigueur.
• Ne modifiez pas les caractéristiques de cet appareil. Vous risqueriez de vous blesser ou d'endommager l'appareil.
• Respectez la législation, la réglementation, les directives et les normes en vigueur dans le pays où vous utiliserez l'appareil (réglementations relatives à la sécurité, au recyclage, règles de sécurité des appareils électriques, etc.).

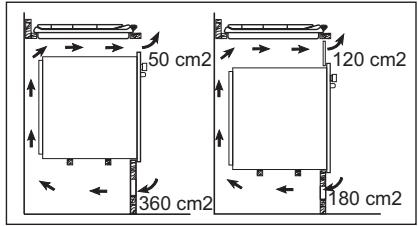

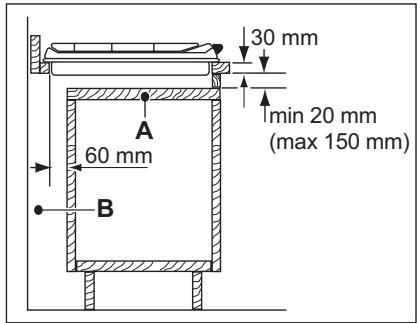

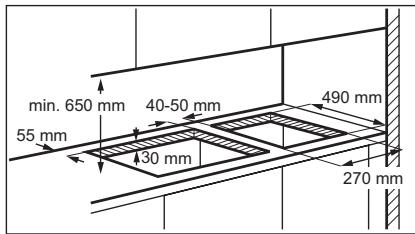

• Respectez l'espacement minimal requis par rapport aux autres appareils.
• Installez une protection contre les chocs, par exemple, n'installez des tiroirs que si un panneau de protection se trouve directement sous l'appareil.
• Si la patte de scellement se trouve à proximité du répartiteur, vérifiez toujours que le câble d'alimentation n'entre pas en contact avec le bord de la patte.

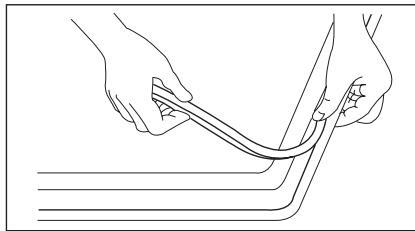

• Pour les protéger de l'humidité, mettez du mastic (joint) adapté sur les surfaces de découpe du plan de travail.

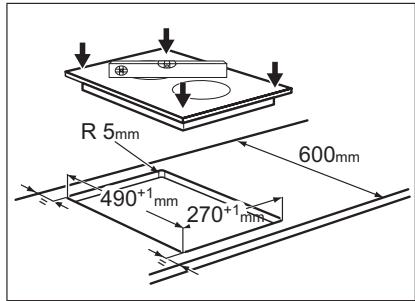

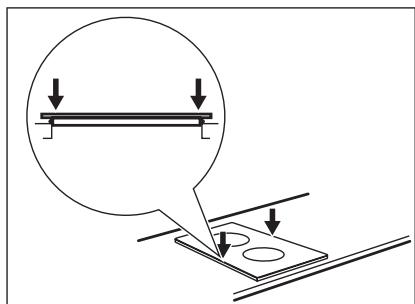

• Scellez l'appareil au plan de travail sans laisser d'espace à l'aide du mastic approprié.
• Protégez le bas de l'appareil de la vapeur et de l'humidité provenant par exemple d'un lave-vaiselle ou d'un four.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds sur la table de cuisson pourraient se renverser à leur ouverture.
• Avant tout nettoyage ou intervention technique, débranchez la prise électrique de l'appareil.

Avertissement

Risque de choc électrique. Respectez soigneusement les instructions pour le branchement électrique.

• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension. Assurez une protection contre les contacts électriques pour une installation conforme.
• Des connexions desserrées ou incorrectes peuvent être à l'origine d'une surchauffe des bornes. L'installation et le raccordement électrique de votre appareil ne doivent être effectués que par un professionnel qualifié. Utilisez une pince pour dénuder le câble. Utilisez le câble d'alimentation approprié et remplacez-le par un câble spécifique adapté s'il est endommagé.

L'appareil doit disposer d'une installation électrique vous permettant de le débrancher de l'alimentation principale à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm. Les dispositifs d'isolement appropriés comprennent : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

La responsabilité du fabricant ne peut être mise en cause pour tout préjudice corporel affectant des personnes ou des animaux ou tout préjudice matériel dû au non-respect de ces conditions.

Branchement électrique

L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.

• Vérifiez que la tension nominale et le type d'alimentation figurant correspondent aux valeurs d'alimentation locales.
• Cet appareil est alimenté à l'aide d'un câble principal. Une fiche appropriée doit être adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifique sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.
• Pour toute intervention sur votre appareil, faites appel au service après-vente de votre magasin vendeur.
• Utilisez toujours une prise antichoc correctement installée. Assurez-vous que la prise principale est accessible après l'installation.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.
• Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.
• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm, par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90°C. Le câble neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le câble de phase marron (ou noir) partant de la borne « L » de la plaque à bornes doit toujours être relié à la phase sous tension.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/

Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

Encastrement

Si vous devez installer plusieurs tables de cuisson de 30 cm les unes à côté des autres dans la même découpe, vous pouvez vous procurer un kit de montage complémentaire, un support latéral et des joints supplémentaires auprès de votre service après-vente. Les instructions d'installation correspondantes sont fournies avec le kit.

Procédez à l'encastrement de la table de cuisson comme suit :

Placez le joint d'étanchéité (A) tout autour du bord de la découpe.

Placez la table de cuisson dans la découpe et poussez-la jusqu'à ce qu'elle soit en contact avec le plan de travail. Enlevez ensuite le surplus de joint d'étanchéité.

Pour retirer la table de cuisson de la découpe, soulevez le bord de la table de cuisson à l'aide d'une lame de tournevis.

d'accès au cas où une intervention technique serait nécessaire.

A) Panneau amovible. B) Espace pour les branchements.

Élément de cuisine avec four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès.

Caractéristiques techniques

Dimensions de la table de cuisson

Largeur :	290 mm
Longueur :	510 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur :	270 mm
Longueur :	490 mm

Puissance des zones de cuisson

Zone de cuisson arrêté 180 mm	1.8 kW
Zone de cuisson avant 140 mm	1.4 kW

Puissance totale : 3,2 kW

Alimentation électrique 230 V ~ 50 Hz

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole

Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité,

Recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans un centre local de recyclage ou contactez vos services municipaux.

Indice

INFORMATIONS DE SÉCURITÉ 31

DESCRIPTION DU PRODUIT 34

UTILISATION QUOTIDIENNE 35

SUGGESTIONS ET CONSEILS UTILES 36

MANUTENÇÃO E LIMPEZA 38

Risque d'incendie ou d'explosion.

- Numéro de produit (PNC).... - Numéro de série (S. N.)
