Tipo de produto	Placa de cocção mista gás e elétrica
Marca	INDESIT
Modelo	PIM640
Categoria	Placa de cocção
Número de queimadores a gás	4 (Rápido, Semi Rápido, Auxiliar, Tripla Coroa)
Número de placas elétricas	1 (conforme modelo, consulte a etiqueta)
Potência máxima queimadores a gás	3,25 kW (Tripla Coroa)
Potência total gás	9,15 kW (aproximadamente)
Alimentação elétrica	230 V ~ 50/60 Hz, monofásico
Dimensões da placa (L × P)	555 × 475 mm (recorte)
Espessura do balcão	20 a 40 mm
Peso líquido	≈ 10 kg (estimativa)
Acendimento	Automático por vela (em alguns queimadores)
Segurança	Dispositivo de segurança a gás (termopar) em alguns queimadores
Tipo de gás compatível	Gás natural (G20, G25) e GLP (butano/propano) conforme ajuste
Conexão de gás	1/2 gás macho cilíndrico
Conexão elétrica	Cabo tripolar com plugue ou conexão direta via interruptor omnipolar
Limpeza	Esponja úmida, secagem imediata; evitar detergentes abrasivos e limpadores a vapor
Manutenção dos queimadores	Lavagem frequente das partes removíveis em água quente com detergente
Peças de reposição disponíveis	Injetores, registros, manoplas, grades, etc. (via SAC)
Garantia	Consulte termos gerais (não especificado no manual)

Perguntas frequentes - PIM640 INDESIT

Como acender um queimador a gás na placa INDESIT PIM640?

Para acender um queimador, certifique-se de que o manopla está na posição 'desligado'. Pressione completamente o manopla correspondente e gire-o no sentido anti-horário para a posição máxima. Se o seu modelo tiver acendimento automático, pressione primeiro o botão de acendimento (símbolo estrela). Para queimadores com segurança, mantenha o manopla pressionado por pelo menos 6 segundos após o acendimento.

O que fazer se a chama de um queimador apagar acidentalmente?

Gire imediatamente o manopla para a posição 'desligado' e aguarde pelo menos 1 minuto antes de tentar reacender. Verifique se os orifícios de saída do gás não estão obstruídos e se o termopar (se equipado) funciona corretamente.

Como ajustar as placas elétricas?

Gire o manopla correspondente no sentido horário ou anti-horário. As posições vão de 0 (desligado) a 6 (máximo). O indicador acende assim que o manopla não está em 0. Use panelas de fundo chato com diâmetro adequado.

Que tipo de gás usar com a placa INDESIT PIM640?

A placa é ajustada de fábrica para um tipo específico de gás (indicado na etiqueta). Você pode adaptá-la a outros gases (natural G20/G25 ou GLP) trocando os injetores e ajustando os mínimos. Consulte a tabela 1 do manual para as correspondências.

Como limpar os queimadores a gás?

Lave frequentemente as partes removíveis (coroa, tampa) em água quente com detergente suave. Elimine cuidadosamente as incrustações. Para modelos com acendimento automático, limpe a extremidade das velas. Não use limpadores a vapor.

O que fazer se um registro de gás travar ou girar com dificuldade?

Não force. Contate um técnico credenciado pelo fabricante para substituir o registro. Esta operação requer competência profissional.

Como instalar a placa em um balcão?

O recorte deve ser de 555 x 475 mm. A espessura do balcão deve ser entre 20 e 40 mm. Use todos os ganchos de fixação fornecidos. Se a placa não for instalada sobre um forno, monte um painel de isolamento em madeira a 20 mm abaixo da placa. Garanta ventilação adequada.

O que fazer se o queimador não acender ou tiver chama irregular?

Verifique se os orifícios de saída do gás não estão obstruídos, se as peças do queimador estão montadas corretamente e se não há correntes de ar. Se o problema persistir, contate o serviço pós-venda.

Como adaptar a placa a outro tipo de gás?

Substitua os injetores dos queimadores pelos adaptados ao novo gás (veja tabela 1). Para modelos com ajuste dos mínimos, ajuste o parafuso de regulagem. Substitua a etiqueta sinalética pela correspondente ao novo gás. Estas operações devem ser realizadas por um profissional.

Onde está a placa de identificação do aparelho?

A placa de identificação está fixada sob a mesa de cocção. Ela indica o modelo, o número de série, a tensão, a potência, o tipo de gás, etc. Guarde-a para qualquer comunicação com o serviço pós-venda.

MANUAL DE UTILIZADOR PIM640 INDESIT

Placa de identificação

Características dos queimadores e bicos

Descrição do aparelho, 52

Vista de conjunto

Início e utilização, 53

Conselhos práticos para utilização dos queimadores

Conselhos práticos para a utilização da chapa eléctrica

Precauções e conselhos, 54

Segurança geral

Eliminação

Manutenção e cuidados, 55

Manutenção das torneiras do gás

Anomalias e soluções, 56

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos.

! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos:

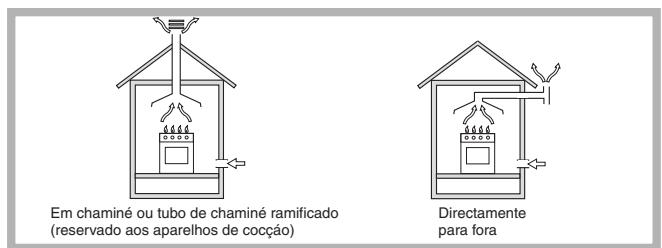

- O local deve prever um sistema de descarga para o externo dos fumos de combustão, realizado mediante uma capa ou um ventilador elétrico que entre automaticamente em função cada vez que se acender o aparelho.

- Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m³/h para kW de potência instalada.

O sistema pode ser realizado capturando o ar diretamente desde a parte externa do edifício através de um tubo de pelo menos 100 cm² de secção útil que não se entupa acidentalmente.

Outro sistema possível, seria o de capturar o ar em forma indireta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuam um conduto de ventilação

comunicadora com a parte externa.

- Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro sendo utilizado, colocado de maneira a não ser sujeito à ação direta de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50°C.

Encaixe

Os planos de gás e mistos são predispostos com grau de proteção contra aquecimento excessivo de tipo X, portanto é possível instalá-lo ao lado de móveis cuja altura não ultrapasse a do plano de trabalho. Para instalar corretamente o plano de cozedura é necessário obedecer as seguintes regras:

• Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm.
• Posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho (veja a figura).

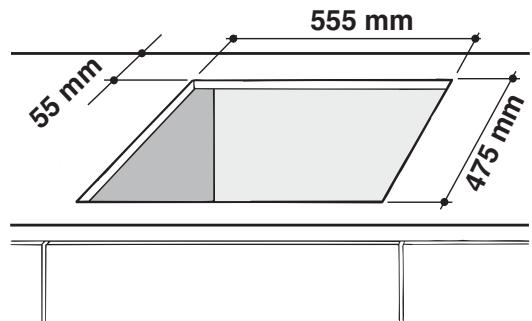

• O vão do móvel deverá ter as medidas indicadas na figura. Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver.

Esquema para prender os ganchos

Posição do gancho para H=20mm

Posição do gancho para H=30mm

Posição do gancho para H=40mm

Frente

Atrás

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios" - Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

No caso de instalação sobre um forno de encaixar sem ventilação forçada de arrefecimento, para consentir uma adequada ventilação no interior do móvel devem ser asseguradas tomadas de ar de entrada e saída (veja as figuras).

! É possível instalar o plano PI 640 AST/PIM 640 AST somente sobre fornos de encaixe equipados com ventilação de arrefecimento.

Ligação eléctrica

Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação.

No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm, na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo "Adaptação a diferentes tipos de gás".

Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 "Características dos queimadores e dos bicos".

Ligação com tubo rígido (cobre ou aço)

! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho.

Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

A instalação destes tubos deve ser efectuada de maneira que o seu comprimento, em condições de máxima extensão, não seja maior de 2.000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

! Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

1. tire as grades do plano e solte os queimadores do lugar.

1. desparafusar os bicos utilizando uma chave a tubo de 7mm, e substituí-los com aqueles apropriados para o novo tipo de gás (ver tabela 1 "Características dos queimadores e dos bicos").
2. Monte novamente as partes, realizando estas operações na ordem contrária.
3. No final da operação, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás utilizado, que se encontram nos nossos centros de assistência técnica.
4. Regulação do ar primário dos queimadores

Os queimadores não necessitam de qualquer regulação de ar primário.

- Regulação dos mínimos

1. Coloque a torneira na posição de mínimo;
2. Retire o seletor e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.
3. Verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.
4. Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.
5. Depois de realizar a regulação, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais equivalentes.

! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo.

Ao terminar a operação, substitua a velha etiqueta de calibragem pela que corresponde ao novo gás utilizado, que se encontra nos nossos Centros de Assistência Técnica. Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CARACTERÍSTICAS
Ligações eléctricas	ver quadro das características
	Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:- 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações- 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações- 93/68/CEE de 22/07/93 e posteriores modificações.- 2009/142/CEE de 30/11/09 (Gás) e posteriores modificações.- 2002/96/CEE e posteriores modificações.

Características dos queimadores e bicos

Tabela 1

Queimador	Diâmetro (mm)	Potência térmica kW (p.c.s.*)		By-pass 1/100 (mm)		Bico 1/100 (mm)	Capacidad* g/h		Bico 1/100 (mm)	Capacidad* l/h
		Nomin.	Reduz.	(1)			***	**
Ràpido (R)	100	3.00	0.70	39	41	86	218	214	116	286
Semi Ràpido (S)	75	1.90	0.40	28	30	70	138	136	106	181
Auxiliar (A)	55	1.00	0.40	28	30	50	73	71	79	95
Coroa Tripla (TC)	130	3.25	1.50	57	57	91	236	232	133	309
Pressões de alimentação	Nominal (mbar) Minima (mbar) Máxima (mbar)						28-30 20 35	37 25 45	20 17 25

* A 15°C e 1013 mbars - gás seco

** Propano P.C.S. = 50,37 MJ/Kg.

*** Butano P.C.S. = 49,47 MJ/Kg.

Natural P.C.S. = 37,78 MJ/m³

É possível instalar o plano PI 640 AST/PIM 640 AST somente sobre fornos de encaixe equipados com ventilação de arrefecimento.

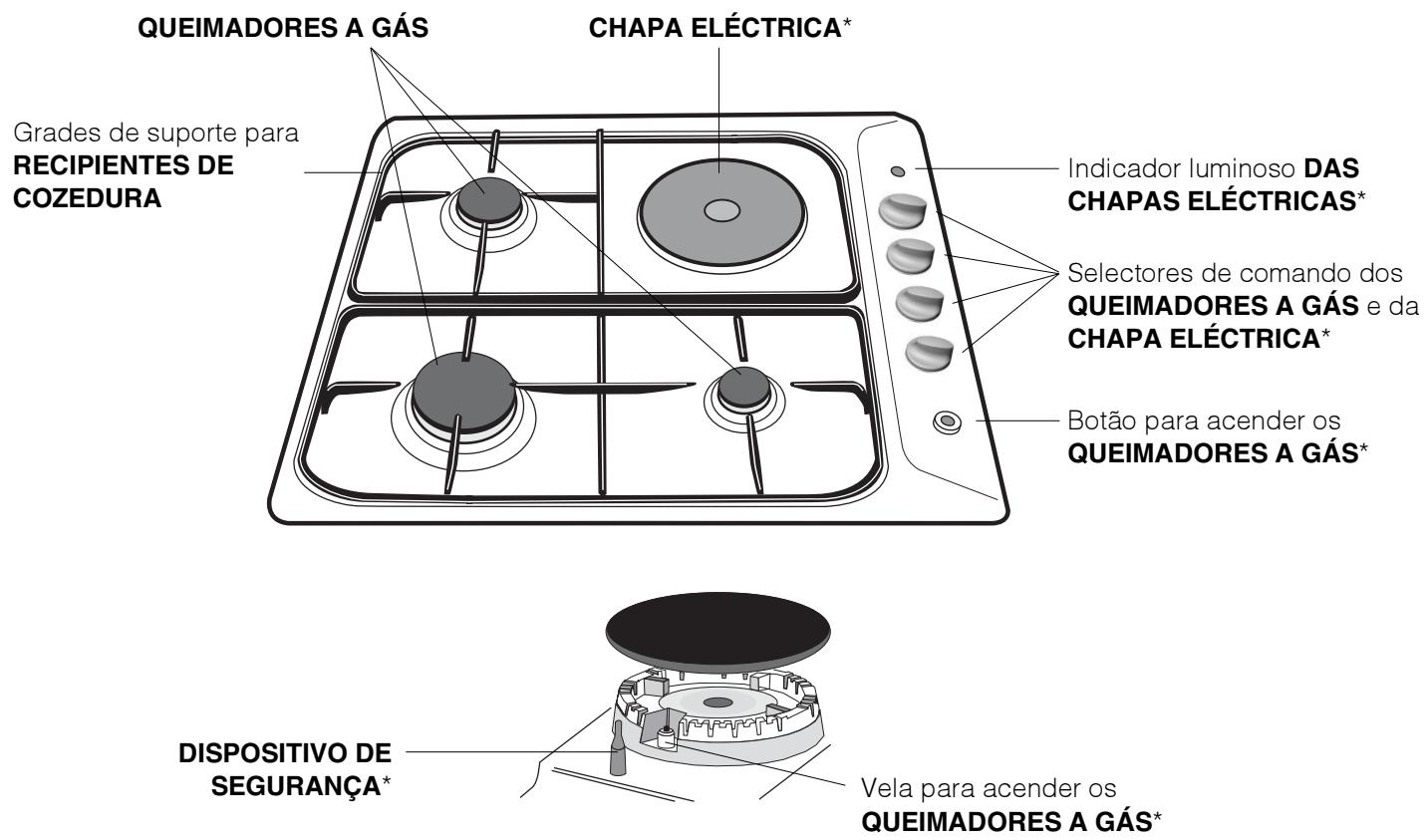

Vista de conjunto

• AS CHAPAS ELÉCTRICAS podem ser de vários diâmetros e potências diferentes: "normais" ou "rápidas", estas últimas distinguem-se das demais pela marca vermelha no centro.
• Indicador luminoso FUNCIONAMENTO CHAPA ELÉCTRICA acende-se se o selector estiver em qualquer posição diferente daquela de desligado.
• OS QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.
• Selectores de comando dos QUEIMADORES A GÁS e da CHAPA ELÉCTRICA * para a regulação da chama ou da potência.
• Vela para acender os QUEIMADORES A GÁS* permite o acendimento automático do queimador escolhido.
• DISPOSITIVO DE SEGURANÇA* no caso em que a chama se apague acidentalmente, interrompe a saída do gás.

! Em cada selector está indicada a posição do queimador de gás ou da chapa eléctrica* correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira:

- Apagado

Máximo

Mínimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fósforo ou acendedor automático, pressione e faça girar o selector escolhido no sentido anti-horário até a posição de máxima potência.

Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 6 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, em primeiro lugar pressionar o selector, identificado pelo símbolo ★, em seguida pressionar e girar o selector correspondente no sentido anti-horário até a posição de máxima potência.

! Se apagar-se acidentalmente a chama do queimador feche o botão de comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “•”) na direcção horária até que se apague.

Chapas eléctricas*

A regulação pode ser efectuada girando o selector correspondente no sentido horário ou anti-horário em 6 diferentes posições:

Posição	Placa normal ou rápida
0	Apagado
1	Potência mínima
2 - 5	Potências intermediárias
6	Potência máxima

Para qualquer posição do seletor diferente daquela de desligado, o indicador luminoso de funcionamento irá ligar-se.

Conselhos práticos para utilização dos queimadores

Para obter a máxima performance é bom lembrar-se do seguinte:

• utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objetivo de evitar que as chamas ultrapassem o fundo dos recipientes.
• utilize sempre recipientes de fundo chato e com tampa.
• no momento em que começar a ferver, rode o botão para a posição de mínimo.

Queimador	Diâmetro Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Coroa Tripla (TC)	24 - 26

Conselhos práticos para a utilização das chapas elétricas

Para evitar dispersão de calor e danos às chapas é bom utilizar recipientes com fundo chato e de diâmetro não inferior ao da chapa.

Posição	Placa normal ou rápida
0	Apagado.
1	Cozedura de legumes, verdes ou de peixe.
2	Cozedura de batatas (em vapor), sopas, grão de bico, feijão.
3	Para continuar a cozedura de grandes quantidade de alimentos , minestroni.
4	Estufar (médio).
5	Estufar (forte).
6	Tostar ou ferver em pouco tempo.

! Antes da primeira utilização, é necessário aquecer as chapas de cozedura na temperatura máxima durante aproximadamente 4 minutos, sem panela. Durante esta fase inicial, o forro de proteção endurece-se e obtém a máxima resistência.

* Há somente em alguns modelos.

! Este aparelho foi projetado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3.
• Para os aparelhos a gás funcionarem corretamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação.
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho pegue-o sempre pelos específicos manípulos, situados aos lados do forno.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os selectores estejam na posição "●"/"○" quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eléctrica ainda estiverem quentes.
• Não deixe acesa a chapa elétrica sem panelas.
• Não utilize panelas instáveis ou deformadas.
• Não é previsto que este aparelho seja utilizado por pessoas (inclusive crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos, tais como tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. Podem arranhar irremediavelmente a superfície.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
• Os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente, tome cuidado para eliminar as eventuais crostas.
• Nos planos com acendimento automático, é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento eletrônico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos.
• Limpe as chapas elétricas com um pano úmido e unte-as com um pouco de óleo quando ainda estiverem mornas;
• O aço inoxidável poderá manchar-se se ficar em contato durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Além disso, é bom enxugar eventuais vazamentos de água.

Manutenção das torneiras do gás

Com o tempo, pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação; portanto, será necessário substituir a torneira em si.

! Esta operação deve ser efetuada por um técnico autorizado pelo fabricante.

Pode acontecer de o plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não haja interrupções nas redes de alimentação de gás e eletricidade, especialmente se as torneiras do gás antes do plano estão abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlado se:

• Estão entupidos os furos de saída do gás do queimador.
• Estão instalados corretamente todos os componentes móveis que compõem o queimador.
• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurança.

Foi controlado se:

• O botão não foi pressionado até o fundo.
• Não foi mantido pressionado até o fundo o botão durante um tempo suficiente para ativar o dispositivo de segurança.
• Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança.

O queimador em posição de mínimo não permanece aceso.

Foi controlado se:

• Estão entupidos os furos de saída do gás.
• Há correntes de ar nas proximidades do plano.
• A regulação do mínimo não está correcta.

Os recipientes são instáveis.

Foi controlado se:

• O fundo do recipiente é perfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa eléctrica.
• As grades foram invertidas.

Se, apesar de todos os controlos, o plano não funcionar e o inconveniente que observaram permanecer, chame o Centro de Assistência Técnica. Comunique:

- o modelo da máquina (Mod.)

Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

! Nunca recorra a técnicos não autorizados e sempre recuse a instalação de peças de reposição não originais.
