Tipo de Produto	Relógio
Marca	Diesel
Modelo	DZ5560
Tipo de Movimento	Quarzo (Cronógrafo, Digital) ou Automático (varia conforme o modelo)
Material da Caixa	Aço Inoxidável
Material do Cristal	Mineral
Resistência à Água	Até 10 ATM (100 metros) - verifique o fundo da caixa para a classificação exata
Funções	Hora, Data, Cronógrafo, Cronómetro, Alarme, Retroiluminação (dependendo do movimento)
Tipo de Coroa	Rosca de travamento (se aplicável)
Vida da Bateria	Aproximadamente 2 anos (modelos de quartzo)
Instruções de Cuidados	Enxaguar após água salgada; evitar banheiras de hidromassagem e saunas; evitar ajustar os ponteiros entre as 20h e as 3h
Material da Pulseira	Não especificado (provavelmente metal, couro ou borracha)
Complicações	Dia/Data, Cronógrafo, Tempo Dividido, Temporizador, Duplo Fuso Horário (varia)
Reserva de Marcha (Automático)	Aproximadamente 40 horas
Opções de Calibre	515.2-3, 2117, 2317, VX42EZ-D, 2305, JS15, JS16, JS26, JS10, VD57B, VD51B, VD53, VD53B, VR32A25, 8N24-N-LR-DZ, NH38A3M, FL137AX, FL137AB, QFOX21CA, QFOX21CB, QFOX21BB, QFO-015-AA
Idiomas do Manual	Múltiplos (EN, DE, ES, ID, IT, JA, KO, PL, PT, RU, SV, ZH, etc.)
Páginas do Manual do Utilizador	132

Perguntas frequentes - DZ5560 Diesel

Como acerto a data e a hora no meu relógio Diesel DZ5560?

O procedimento depende do tipo de movimento. Para a maioria dos modelos analógicos, puxe a coroa para a posição 2 para acertar a data (gire no sentido anti-horário para apenas data, no sentido horário para dia/data). Puxe para a posição 3 para acertar a hora (gire no sentido horário ou anti-horário conforme indicado). Para modelos digitais, pressione e segure B ou C para entrar no modo de ajuste, depois ajuste usando A ou D. Consulte as instruções específicas do movimento no manual.

Como uso a função cronógrafo?

Pressione o botão A para iniciar e parar o cronógrafo. Pressione o botão B para redefinir para zero. Para tempo dividido (em alguns modelos), pressione B enquanto o cronógrafo estiver em execução e depois pressione B novamente para retornar. Pressione A para finalizar a cronometragem e B para redefinir.

O que devo fazer se os ponteiros do cronógrafo não estiverem no zero?

Puxe a coroa para a posição 3. Pressione A para girar os ponteiros no sentido horário e B no sentido anti-horário. Pressione e segure para avanço rápido. Retorne a coroa à posição 1 quando os ponteiros estiverem às 12:00. Para modelos digitais, reinicie através das configurações.

Qual é a resistência à água do meu relógio Diesel DZ5560?

A resistência à água está marcada no fundo da caixa. As classificações incluem 3 ATM (30m), 5 ATM (50m), 10 ATM (100m), 20 ATM (200m), 30 ATM (300m) e 50 ATM (500m). Verifique o fundo da sua caixa. Os relógios Diesel típicos têm pelo menos 5 ATM. Evite banheiras de hidromassagem e saunas e nunca opere os pushers debaixo de água.

Posso nadar ou tomar banho com o meu relógio Diesel?

Se o seu relógio tiver uma resistência à água de 5 ATM ou superior, é adequado para natação e snorkeling. 10 ATM ou superior para mergulho. No entanto, evite água quente (duches, banheiras de hidromassagem), pois o calor pode comprometer as vedações. Enxague com água doce após exposição à água salgada.

Como dar corda a um relógio Diesel automático?

Gire a coroa no sentido horário na posição 1 (empurrada). Dê corda aproximadamente 10 vezes; o relógio começará a funcionar naturalmente. Não force a corda. Para corda manual, continue até sentir resistência.

Como acerto o alarme num modelo digital?

Para QFO-015-AA, pressione D para ligar/desligar o alarme. Para ajustar, pressione e segure C por 2 segundos, depois pressione B para selecionar hora/minuto e D para ajustar. O alarme soará por 20 segundos na hora definida. Para outros modelos digitais, consulte as instruções específicas.

O que devo evitar para não danificar o meu relógio?

Evite acertar os ponteiros ou a data entre as 20h e as 3h (analógico). Não opere os pushers debaixo de água ou quando molhados. Mantenha longe de banheiras de hidromassagem e saunas. Enxague após contacto com água salgada. Aperte completamente as coroas de rosca.

Como mudo a bateria do meu relógio Diesel?

A substituição da bateria não está coberta no manual do utilizador. Recomenda-se levar o relógio a um joalheiro ou relojoeiro profissional para evitar danos. Normalmente, os modelos de quartzo usam uma bateria padrão (ex.: SR626SW). A vida útil da bateria é de cerca de 2 anos.

Como ajusto os ponteiros do cronógrafo se estiverem desalinhados?

Para cronógrafos analógicos, puxe a coroa para a posição 3. Pressione A para mover os ponteiros no sentido horário e B no anti-horário. Para VD57B, pressione A para redefinir o ponteiro de 1/10 de segundo, B para os ponteiros de segundos e minutos. Pressione e segure para movimento rápido. Retorne a coroa à posição 1 quando todos os ponteiros estiverem no zero.

MANUAL DE UTILIZADOR DZ5560 Diesel

AZZERAMENTO DEL CRONOGRAFO

AZZERAMENTO DEL CRONOGRAFO

• Quando o relógio estiver submerso ou molhado, nunca use os botões/biséis ou ajuste a hora. A caixa e a pulseira de metal do relógio devem ser enxaguadas completamente com água fresca depois do contato com água salgada.
• Não usar em hidromassagem nem sauna. Não use o relógio DIESEL na banheira de hidromassagem nem na sauna. A combinação de calor extremo e água pode fazer o relógio perder um pouco da resistência à água.
• Não atrase a hora e a data quando os ponteiros analógicos estiverem entre 20h00 e 3h00. Nessas horas, as engrenagens estão próximas demais, e a mudança pode causar danos.

Resistência à Água

RESISTÊNCIA À ÁGUA USO RELACIONADO COM ÁGUA
Inscrição Tampa Traseira	Profundidade
		Lavar as Mãos	Duche, Banho	Natação, Snorkel Mergulho
—	—	×	×	×	×
WR	—	√	×	×	×
3 ATM	3 Bar, 30 Metros	√	×	×	×
5 ATM	5 Bar, 50 Metros	√	√	×	×
10 ATM	10 Bar, 100 Metros	√	√	√	×
20 ATM	20 Bar, 200 Metros	√	√	√	√
30 ATM	30 Bar, 300 Metros	√	√	√	√
50 ATM	50 Bar, 500 Metros	√	√	√	√
Coloque sempre a coroa na posição fechada (posição normal). Aperte e aparafuse a coroa completamente.

Relógio com data 515.2-3, 2117, 2317, VX42EZ-D

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire no sentido anti-horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Puxe a coroa para a posição 3.
2. Gire no sentido anti-horário para ajustar a hora.
3. Retorne a coroa para a posição 1.

Relógio com mecanismo de dia/data 2305

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire no sentido horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DO DIA

Com coroa ainda na posição 2, gire no sentido anti-horário e ajuste o dia para o dia anterior.

AJUSTE DA HORA

1. Puxe a coroa para a posição 3.
2. Gire no sentido anti-horário para ajustar a hora.
3. Retorne a coroa para a posição 1.

Cronógrafo JS15, JS16, JS26, JS10

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire no sentido horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Puxe a coroa para a posição 3.
2. Gire no sentido horário para ajustar a hora.
3. Retorne a coroa para a posição 1.

CRONÓGRAFO

1. Pressione A para iniciar/parar o cronógrafo.
2. Pressione B para reajustá-lo para a posição zero.

REAJUSTE DO CRONÓGRAFO PARA A POSIÇÃO ZERO

1. Se qualquer um dos ponteiros do cronógrafo não estiver na posição zero (12h00), puxe a coroa para a posição 3.
2. Pressione A para girar os ponteiros no sentido horário; pressione B para girar os ponteiros no sentido anti-horário.
3. Cada vez que pressionar A ou B, os ponteiros do cronógrafo moverão um incremento/decréscimo.
   Pressione e mantenha pressionado A ou B para o incremento/decréscimo rápidos.
4. Quando os dois ponteiros estiverem na posição zero, redefina a hora e volte a coroa para a posição 1.

NOTA: O ponteiro dos minutos do cronógrafo moverá simultaneamente com o ponteiro dos segundos durante a redefinição para zero do cronógrafo.

Cronômetro do cronógrafo VD57B

PONTEIRO DE 1/10 DE SEGUNDO

PONTEIRO DOS MINUTOS

PONTEIRO DOS SEGUNDOS

AJUSTE DA DATA (apenas em alguns modelos)

1. Puxe a coroa para a posição 2.
2. Gire no sentido horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Puxe a coroa para a posição 3.
2. Gire no sentido horário para ajustar a hora.
3. Retorne a coroa para a posição 1.

PARA USAR O CRONÔMETRO

1. Pressione A para acionar/parar o cronômetro.
2. Pressione B para controlar o tempo da volta e redefinir o cronômetro.

AJUSTE DOS PONTEIROS DO CRONÔMETRO

1. Puxe a coroa para a posição 3.
2. Pressione A para redefinir o ponteiro de 1/10 de segundo do cronômetro para a posição "0".
3. Pressione B para redefinir os ponteiros dos segundos e minutos.
4. Cada vez que pressionar A ou B, os ponteiros do cronógrafo moverão um incremento/decréscimo. Pressione e mantenha pressionado A ou B para o incremento/decréscimo rápidos.

NOTA: Se os ponteiros do cronômetro não funcionarem apropriadamente, puxe a coroa e pressione A e B ao mesmo tempo por dois segundos. Quando os botões forem liberados, os ponteiros dos segundos e de 1/10 de segundo do cronômetro girarão e retornarão à posição "0". Isto indicará que o circuito interno foi redefinido.

Cronógrafo VD51B

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire a coroa no sentido horário até que seja mostrada a data do dia anterior.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Puxe a coroa para a posição 2 quando o ponteiro dos segundos estiver na posição de 12 horas.
2. Gire a coroa para ajustar a hora.
3. Retorne a coroa para a posição 1.

PARA USAR O CRONÔMETRO

1. Pressione A para acionar/parar o cronômetro.
2. Pressione B para controlar o tempo de volta e redefinir o cronômetro.

NOTA: O tempo medido é indicado pelos ponteiros do cronômetro que se movem independentemente dos ponteiros do centro (e o ponteiro de 24 horas quando aplicável).

NOTA: O cronômetro pode medir até 60 minutos.

AJUSTE DOS PONTEIROS DO CRONÔMETRO

1. Puxe a coroa para a posição 3.
2. Pressione A ou B para redefinir todos os ponteiros do cronômetro para a posição "0".

3. Cada vez que pressionar A ou B, os ponteiros girarão no sentido horário; pressione B para girar os ponteiros no sentido anti-horário. Pressione e mantenha pressionado A ou B para o incremento/decréscimo rápidos.

4. Retorne a coroa para a posição 1.

NOTA: Antes de ajustar a hora, verifique se todos os ponteiros do cronógrafo - 1/10 de segundo (quando aplicável), segundos, minutos - estão na posição "0" (12h00). NOTA: Se o cronômetro estiver em uso, pressione os botões na seguinte ordem para redefini-lo e verifique se os ponteiros retornaram à posição "0".

*Se o cronógrafo estiver acionado: A → B
*Se o cronômetro estiver parado: B
*Se o tempo de volta estiver exibido: B → A → B

Cronógrafo VD53, VD53B, VR32A25

AJUSTE DA DATA

1. Puxe a coroa para a posição 2.
2. Gire no sentido horário para ajustar a data.
3. Retorne a coroa para a posição 1.

AJUSTE DA HORA

1. Antes de ajustar a hora, garanta que o cronógrafo está parado e definido na posição zero (12h00).
2. Puxe a coroa para a posição 3.
3. Gire a coroa no sentido horário para ajustar a hora.
4. Retorne a coroa para a posição 1.

CRONÓGRAFO

1. Pressione A para iniciar/parar o cronógrafo.
2. Pressione B para reajustá-lo para a posição zero.

TEMPO DE VOLTA

1. Pressione B enquanto o cronógrafo estiver em operação.
2. Pressione B mais uma vez para retornar ao cronógrafo.
3. Pressione A para finalizar a contagem de tempo.
4. Pressione B para redefini-lo.

REAJUSTE DO CRONÓGRAFO PARA A POSIÇÃO ZERO

1. Se qualquer um dos ponteiros do cronógrafo não estiver na posição zero (12h00), puxe a coroa para a posição 3.
2. Pressione A para girar os ponteiros no sentido horário; pressione B para girar os ponteiros no sentido anti-horário.
3. Cada vez que pressionar A ou B, os ponteiros do cronógrafo moverão um incremento/decréscimo. Pressione e mantenha pressionado A ou B para o incremento/decréscimo rápidos.
4. Quando os dois ponteiros estiverem na posição zero, redefina a hora e volte a coroa para a posição 1.

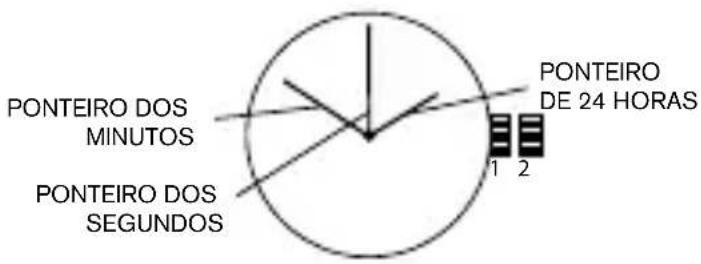

Automático 8N24-N-LR-DZ, NH38A3M

ENROLAMENTO DA MOLA PRINCIPAL

1. Gire a coroa no sentido horário na posição 1. Gire aproximadamente 10 vezes no sentido horário para começar a se mover naturalmente.

AJUSTE DA HORA

1. Puxe a coroa para a posição 2.
2. Gire a coroa para ajustar a hora.
3. Retorne a coroa para a posição 1.

Digital FL137AX, FL137AB, QFOX21CA, QFOX21CB, QFOX21BB

FL137AB FL137AX

QFOX21CA QFOX21CB

QFOX21BB

VISÃO GERAL

Os recursos incluem CALENDÁRIO e HORA.

EXIB IÇÃO NORMAL DA HORA

1. Pressione A para mudar o modo de exibição. A sequência dos modos de exibição é hora, calendário, segundos.

2. Pressione B para alternar o formato 12/24 horas.

AJUSTE DE HORA E DATA

1. Pressione B e mantenha pressionado por 2 segundos para acionar o modo de ajuste; o ano piscará.

2. Pressione A para avançar o dígito; mantenha A pressionado para avançar rapidamente.

3. Pressione B para confirmar e avançar para o valor de ajuste seguinte.

4. A sequência dos modos de ajuste é ano, mês, data, hora, minuto.

5. Pressione B para sair do modo de ajuste.

NOTA: A hora será exibida no formato de 24 horas no modo de ajuste de hora.

NOTA: Se não for acionado um botão em 30 segundos, todas as alterações serão salvas e o ajuste voltará automaticamente ao modo de exibição.

Digital QFO-015-AA

VISÃO GERAL

Os recursos são: CALENDÁRIO, ALARME, FORMATO 12/24H, CRONO, TIMER, HORA DUPLA, RETROILUMINAÇÃO EL.

AJUSTE DA HORA

1. Pressione C e mantenha pressionado por 2 segundos para acionar o modo de ajuste; os segundos piscarão.
2. Pressione B para confirmar e avançar para o valor de ajuste seguinte.
3. A sequência dos modos de ajuste é segundo, minuto, formato da hora 12/24H, mês, dia, semana.
4. Pressione D para avançar o dígito que pisca.
5. Pressione C para sair do modo de ajuste.

NOTA: Pressionar D quando os segundos estiverem entre 30 e 59 os redefine para 00 e adiciona 1 aos minutos. Entre 00 e 29, os minutos não são alterados.

NOTA: Pressione A por três segundos para ativar a retroiluminação EL.

AJUSTE DO ALARME

1. Pressione D para ligar/desligar o alarme ou toque.
2. Para ajustar o alarme, pressione C e mantenha pressionado por dois segundos para selecionar o modo de ajuste "hora". Pressione B para selecionar o modo de ajuste "minuto". Pressione D para avancar o dígito que pisca.
3. Quando o alarme chegar à hora programada, o ícone do alarme piscará, e o toque soará por 20 segundos.

CRONÓGRAFO

1. Pressione D para iniciar/parar o cronógrafo.
2. Quando parado, pressione C para voltar a zero.
3. Quando acionado, pressione C para contar a volta, pressione D para sair da contagem de volta e C para voltar a zero.
4. Pressione B para voltar ao modo de hora.

MODO DE TIMER

1. O intervalo de exibição do timer é 23 horas, 59 minutos e 59 segundos.
2. Pressione D para acionar/parar o timer. Pressione C para voltar ao valor inicial.
3. O timer soará por 10 segundos quando a contagem regressiva chegar a 00:00: 00. O timer é redefinido automaticamente ao valor inicial depois que o alarme para.

HORA DUPLA

1. No modo de hora dupla, pressione C e mantenha pressionado por dois segundos para selecionar o modo de ajuste “minuto”. Pressione B para selecionar o modo de ajuste “hora” e pressione D para ajustar o item que pisca. Pressione C para concluir o ajuste e sair do modo de ajuste.
