DZ5560 - Zegarek Diesel - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zegarek
Marka	Diesel
Model	DZ5560
Rodzaj mechanizmu	Kwarcowy (Chronograf, Cyfrowy) lub Automatyczny (zależy od modelu)
Materiał koperty	Stal nierdzewna
Materiał szkła	Mineralne
Wodoodporność	Do 10 ATM (100 metrów) - sprawdź dekiel w celu uzyskania dokładnej wartości
Funkcje	Czas, Data, Chronograf, Stoper, Alarm, Podświetlenie (w zależności od mechanizmu)
Typ koronki	Gwintowana (jeśli dotyczy)
Żywotność baterii	Około 2 lata (modele kwarcowe)
Instrukcje pielęgnacji	Spłucz po kontakcie z wodą morską; unikaj jacuzzi i saun; unikaj ustawiania wskazówek między 20:00 a 3:00
Materiał paska	Nieokreślony (prawdopodobnie metal, skóra lub guma)
Komplikacje	Dzień/Data, Chronograf, Czas cząstkowy, Stoper, Podwójny czas (zależy)
Rezerwa chodu (Automatyczny)	Około 40 godzin
Opcje kalibrów	515.2-3, 2117, 2317, VX42EZ-D, 2305, JS15, JS16, JS26, JS10, VD57B, VD51B, VD53, VD53B, VR32A25, 8N24-N-LR-DZ, NH38A3M, FL137AX, FL137AB, QFOX21CA, QFOX21CB, QFOX21BB, QFO-015-AA
Języki instrukcji	Wielojęzyczne (EN, DE, ES, ID, IT, JA, KO, PL, PT, RU, SV, ZH, itp.)
Stron instrukcji obsługi	132

Często zadawane pytania - DZ5560 Diesel

Jak ustawić datę i godzinę w moim zegarku Diesel DZ5560?

Procedura zależy od rodzaju mechanizmu. W przypadku większości modeli analogowych wyciągnij koronkę do pozycji 2, aby ustawić datę (obracaj przeciwnie do ruchu wskazówek zegara dla samej daty, zgodnie z ruchem wskazówek dla dnia/daty). Wyciągnij do pozycji 3, aby ustawić czas (obracaj zgodnie lub przeciwnie do ruchu wskazówek zegara zgodnie z oznaczeniami). W modelach cyfrowych naciśnij i przytrzymaj B lub C, aby wejść w tryb ustawiania, a następnie reguluj za pomocą A lub D. Zapoznaj się ze szczegółowymi instrukcjami dla konkretnego mechanizmu w instrukcji obsługi.

Jak korzystać z funkcji chronografu?

Naciśnij przycisk A, aby uruchomić i zatrzymać chronograf. Naciśnij przycisk B, aby zresetować do zera. W przypadku czasu cząstkowego (w niektórych modelach) naciśnij B, gdy chronograf działa, a następnie ponownie naciśnij B, aby wrócić. Naciśnij A, aby zakończyć pomiar czasu, a następnie B, aby zresetować.

Co zrobić, jeśli wskazówki chronografu nie znajdują się na pozycji zero?

Wyciągnij koronkę do pozycji 3. Naciśnij A, aby obrócić wskazówki zgodnie z ruchem wskazówek zegara, a B, aby obrócić przeciwnie. Naciśnij i przytrzymaj, aby szybko przesunąć. Włóż koronkę z powrotem do pozycji 1, gdy wskazówki znajdą się na godzinie 12:00. W modelach cyfrowych zresetuj przez ustawienia.

Jaka jest wodoodporność mojego zegarka Diesel DZ5560?

Wodoodporność jest oznaczona na dekielku. Wartości obejmują 3 ATM (30 m), 5 ATM (50 m), 10 ATM (100 m), 20 ATM (200 m), 30 ATM (300 m) i 50 ATM (500 m). Sprawdź dekielek swojego zegarka. Typowe zegarki Diesel mają co najmniej 5 ATM. Unikaj jacuzzi i saun, nigdy nie naciskaj przycisków pod wodą.

Czy mogę pływać lub brać prysznic z moim zegarkiem Diesel?

Jeśli Twój zegarek ma wodoodporność 5 ATM lub wyższą, nadaje się do pływania i snorkelingu. 10 ATM lub więcej do nurkowania. Unikaj jednak gorącej wody (prysznice, jacuzzi), ponieważ ciepło może naruszyć uszczelki. Po kontakcie z wodą morską spłucz świeżą wodą.

Jak nakręcić automatyczny zegarek Diesel?

Obróć koronkę zgodnie z ruchem wskazówek zegara w pozycji 1 (wciśniętej). Nakręć około 10 razy; zegarek zacznie działać naturalnie. Nie przekręcaj. W przypadku zegarków ręcznych nakręcaj, aż poczujesz opór.

Jak ustawić alarm w modelu cyfrowym?

W przypadku QFO-015-AA naciśnij D, aby włączyć/wyłączyć alarm. Aby ustawić, naciśnij i przytrzymaj C przez 2 sekundy, następnie naciśnij B, aby wybrać godzinę/minuty, a D, aby dostosować. Alarm będzie dzwonił przez 20 sekund o ustawionej godzinie. W przypadku innych modeli cyfrowych zapoznaj się ze szczegółowymi instrukcjami.

Czego unikać, aby nie uszkodzić zegarka?

Unikaj ustawiania wskazówek lub daty między godziną 20:00 a 3:00 (modele analogowe). Nie naciskaj przycisków pod wodą ani gdy są mokre. Trzymaj z dala od jacuzzi i saun. Po kontakcie z wodą morską spłucz. Dokręć całkowicie gwintowane koronki.

Jak wymienić baterię w moim zegarku Diesel?

Wymiana baterii nie jest opisana w instrukcji obsługi. Zaleca się oddanie zegarka do profesjonalnego jubilera lub zegarmistrza, aby uniknąć uszkodzeń. Zazwyczaj modele kwarcowe używają standardowej baterii (np. SR626SW). Żywotność baterii wynosi około 2 lat.

Jak wyregulować wskazówki stopera, jeśli są nieprawidłowo ustawione?

W przypadku chronografów analogowych wyciągnij koronkę do pozycji 3. Naciśnij A, aby przesunąć wskazówki zgodnie z ruchem wskazówek zegara, a B przeciwnie. W przypadku VD57B naciśnij A, aby zresetować wskazówkę 1/10 sekundy, B dla wskazówki sekundowej i minutowej. Naciśnij i przytrzymaj, aby szybko przesunąć. Włóż koronkę z powrotem do pozycji 1, gdy wszystkie wskazówki będą na zero.

INSTRUKCJA OBSŁUGI DZ5560 Diesel

• Nie należy używać przycisków, pierścienia zegarka ani ustawiać czasu, gdy zegarek znajduje się pod wodą lub jest mokry. Kopertę zegarka oraz metalową bransoletę należy dokładnie przemyć świeżą wodą, jeśli zegarek znajdował się w słonej wodzie.
• Nie należy używać zegarka DIESEL w saunie/gorącej kąpieli. Połączenie bardzo wysokiej temperatury i wody może spowodować częściową utratę wodoszczelności zegarka.
• Nie należy cofać wskazówek ani ustawiać daty, gdy wskazówki analogowe znajdują się między godziną 20:00 i 3:00. W tych godzinach tryby znajdują się blisko siebie i taka zmiana może spowodować uszkodzenie mechanizmu.

Wodoszczelność

Wodoszczelność Zakres		użytkowania
Oznaczenie na deklu	Głębokość
		Mycie rąk	Kąpiel, natrysk	Pływanie, nurkowanie	Nurkowanie ze sprzętem
-	-	X	X	X	X
WR -				[0644]	X
3 ATM	3 bary, 30 metrów	√	X	X	X
5 ATM	5 barów, 50 metrów	[CCZS]		[0KYH]	X
10 ATM	10 barów, 100 metrów	√	√	√	X
20 ATM	20 barów, 200 metrów		[3DKV]		√
30 ATM	30 barów, 300 metrów	√	√	√	√
50 ATM	50 barów, 500 metrów		[624T]	[4HOC]	√
Koronka zawsze musi znajdować się w zamkniętej pozycji (w normalnej pozycji).Dokręć do końca koronkę blokującą.

dować się w zamkniętej pozycji (w normalnej pozycji).
ęć do końca koronkę blokującą.

Zegarek z datownikiem 515.2-3, 2117, 2317, VX42EZ-D

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obróć w lewo, aby ustawić datę.
3. Ustaw koronkę ponownie w pozycji 1.

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 3.
2. Obróć w lewo, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

Zegarek z dniem/datownikiem 2305

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obróć w prawo, aby ustawić datę.
3. Ustaw koronkę ponownie w pozycji 1.

USTAWIANIE DNIA

Należy obrócić koronkę w lewo i ustawić datę z dnia poprzedniego, gdy koronka znajduje się w pozycji 2.

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 3.
2. Obróć w lewo, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

Chronograf JS15, JS16, JS26, JS10

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obróć w prawo, aby ustawić datę.
3. Ustaw koronkę ponownie w pozycji 1.

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 3.
2. Obracaj koronkę w prawo, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

CHRONOGRAF

1. Naciśnij przycisk A, aby uruchomić/zatrzymać chronograf.
2. Naciśnij przycisk B, aby wyzerować.

ZEROWANIE CHRONOGRAFU

1. Jeśli tvórakolwiek ze wskazówek chronografu nie znajduje się w pozycji zerowej (12:00), odciagnij koronkę do pozycji 3.
2. Naciśnij przycisk A, aby przesunąć wskazówki do przodu. Naciśnij przycisk B, aby przesunąć wskazówki do tyłu.
3. Każde naciśnięcie przycisku A lub B spowoduje przesunięcie wskazówek chronografu o jedną jednostkę do przodu lub do tyłu. Naciśnij i przytrzymaj przycisk A lub B, aby zwiększać/zmniejszać wartości w szybszym tempie.
4. Gdy obie wskazówki znajdą się w położeniu zerowym, zresetuj czas i ustaw koronkę w położeniu 1.

UWAGA: Podczas resetowania chronografu wskazówka minutowa chronografu zsynchronizuje się ze wskazówką sekundową chronografu.

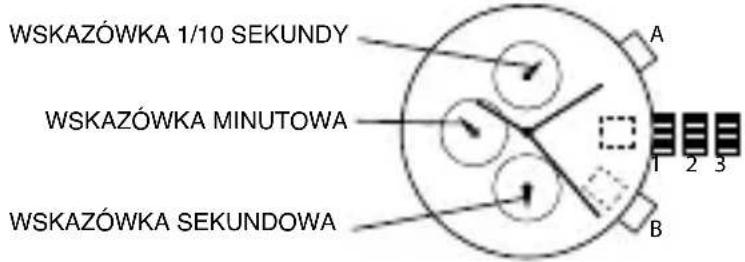

Chronograf VD57B

USTAWIANIE DATY (TYLKO W NIEKTÓRYCH MODELACH)

1. Odciągnij koronkę do pozycji 2.
2. Obróć w prawo, aby ustawić datę.
3. Dociśnij koronkę, aby wróciła do pozycji 1.

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 3.
2. Obracaj koronkę w prawo, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

UŻYWANIE STOPERA

1. Naciśnij A, aby uruchomić/zatrzymać stoper.
2. Naciśnij B, aby zmieniać podział czasu i zerować pomiar.

USTAWIANIE WSKAZÓWKI STOPERA

1. Odciągnij koronkę do pozycji 3.
2. Naciśnij A, aby wyzerować wskazówkę 1/10 sekundy stopera w pozycji „0”.
3. Naciśnij B, aby wyzerować wskazówkę sekundową i minutową.
4. Każde naciśnięcie przycisku A lub B spowoduje przesunięcie wskazówek chronografu o jedną jednostkę do przodu lub do tyłu. Naciśnij i przytrzymaj przycisk A lub B, aby zwiększać/ zmniejszać wartości w szybszym tempie.

UWAGA: Jeśli wskazówki stopera działają nieprawidłowo, należy odciągnąć koronkę i jednocześnie nacisnąć i przytrzymać przez 2 sekundy przyciski A i B. Po zwolnieniu przycisków wskazówka sekundowa stopera oraz wskazówka 1/10 sekundy stopera obróca się dookoła i powrócą do pozycji „0”. Będzie to oznaczało, że wewnętrzny obwód został wyzerowany.

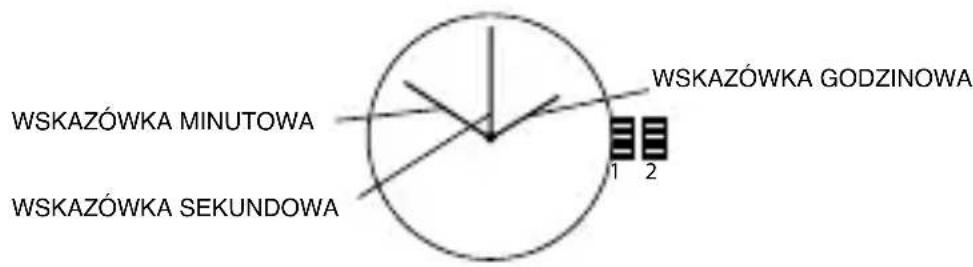

Chronograf VD51B

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obracaj koronkę w prawo, aż pojawi się data z dnia poprzedniego.
3. Ustaw koronkę w pozycji 1.

WSKAZÓWKA SEKUNDOWA

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 2, gdy wskazówka sekundowa znajduje się w pozycji 12:00.
2. Obracaj koronkę, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

UŻYWANIE STOPERA

1. Naciśnij A, aby uruchomić/zatrzymać stoper.
2. Naciśnij B, aby kontrolować podział czasu i zerować pomiar.

UWAGA: Czas pomiaru jest wskazywany przez wskazówki stopera, które poruszają się niezależnie od środkowych wskazówek (oraz wskazówki 24 godzinnej, jeśli występuje). UWAGA: Stoper umożliwia pomiar do 60 minut.

USTAWIANIE WSKAZÓWKI STOPERA

1. Odciągnij koronkę do pozycji 3.
2. Naciśnij A lub B, aby wyzerować wszystkie wskazówki do pozycji „0”.
3. Każde naciśnięcie przycisku A lub B powoduje przesuwanie wskazówek w prawo. Naciśnij przycisk B, aby przesunąć wskazówki do tyłu. Naciśnij i przytrzymaj przycisk A lub B, aby zwiększać/zmniejszać wartości w szybszym tempie.
4. Ustaw koronkę w pozycji 1.

UWAGA: Przed ustawieniem godziny sprawdź, czy wszystkie wskazówki chronografu – 1/10 sekundy (jeśli występuje), sekundowa, minutowa – znajdują się w położeniu „0” (12:00). UWAGA: Jeśli stoper jest uruchomiony, naciśnij przyciski w następującej kolejności, aby go zresetować, a następnie sprawdź, czy wskazówki powracają do położenia „0”.

*Jeśli chronograf jest uruchomiony: A ° B
*Jeśli stoper jest zatrzymany: B
*Jeśli wyświetlany jest podział czasu: B ° A ° B

Chronograf VD53, VD53B, VR32A25

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obróć w prawo, aby ustawić datę.
3. Ustaw koronkę ponownie w pozycji 1.

USTAWIANIE GODZINY

1. Przed ustawieniem godziny należy upewnić się, że chronograf jest zatrzymany i wyzerowany (pozycja 12:00).
2. Odciągnij koronkę do pozycji 3.
3. Obracaj koronkę w prawo, aby ustawić godzinę.
4. Ustaw koronkę w pozycji 1.

CHRONOGRAF

1. Naciśnij przycisk A, aby uruchomić/zatrzymać chronograf.
2. Naciśnij przycisk B, aby wyzerować.

PODZIAŁ CZASU

1. Naciśnij B, gdy chronograf jest uruchomiony.
2. Naciśnij ponownie B, aby wrócić do chronografu.
3. Naciśnij A, aby zakończyć odmierzanie czasu.
4. Naciśnij B, aby wyzerować.

ZEROWANIE CHRONOGRAFU

1. Jeśli tvórakolwiek ze wskazówek chronografu nie znajduje się w pozycji zerowej (12:00), odciągnij koronkę do pozycji 3.
2. Naciśnij przycisk A, aby przesunąć wskazówki w prawo. Naciśnij przycisk B, aby przesunąć wskazówki do tyłu.
3. Każde naciśnięcie przycisku A lub B spowoduje przesunięcie wskazówek chronografu o jedną jednostkę do przodu lub do tyłu. Naciśnij i przytrzymaj przycisk A lub B, aby zwiększać/ zmniejszać wartości w szybszym tempie.
4. Gdy obie wskazówki znajdą się w położeniu zerowym, zresetuj czas i ustaw koronkę w położeniu 1.

Automatyczny 8N24-N-LR-DZ, NH38A3M

NAKRECANIE SPREŻYNY NAPĘDOWEJ

1. Obróć koronkę w prawo do pozycji 1. Nakręcić około 10 razy w prawo – zegarek zacznie pracować.

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 2.
2. Obracaj koronkę, aby ustawić godzinę.
3. Ustaw koronkę ponownie w pozycji 1.

Cyfrowy FL137AX, FL137AB, QFOX21CA, QFOX21CB, QFOX21BB

FL137AB FL137AX

QFOX21CA QFOX21CB

QFOX21BB

OPIS

Zegarek jest wyposażony w kalendarz i czasomierz.

STANDARDOWE WYŚWIETLANIE CZASU

1. Naciśnij przycisk A, aby zmienić tryb wyświetlania. Sekwencja wyświetlania: godzina, kalendarz, sekundy.

2. Naciśnij przycisk B, aby wybrać tryb 12- lub 24-godzinny.

USTAWIANIE GODZINY I DATY

1. Naciśnij i przytrzymaj przez 2 sekundy przycisk B, aby przejść do trybu ustawień – zacznie migać rok.

2. Naciśnij przycisk A, aby zwiększyć wartość. Naciśnij i przytrzymaj przycisk A, aby przyspieszyć zmianę wartości.

3. Naciśnij przycisk B, aby ustawić i przejść do następnej wartości ustawienia.

4. Sekwencja ustawiania: rok, miesiąc, data, godzina, minuta.

5. Naciśnij przycisk B, aby wyjść z trybu ustawień.

UWAGA: Godzina będzie wyświetlana w formacie 24-godzinnym w trybie ustawienia godziny.

UWAGA: Jeśli w ciągu 30 sekund nie zostanie naciśnięty żaden przycisk, wszystkie zmiany zostaną zapisane i ustawienie automatycznie powróci do trybu wyświetlania.

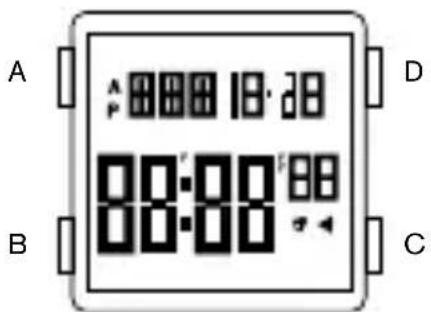

Cyfrowy QFO-015-AA

OPIS

Zegarek jest wyposażony w funkcje kalendarza, alarmu, formatu 12-/24-godzinnego, chronografu, czasomierza, podwójnego czasu, podświetlenia.

USTAWIANIE GODZINY

1. Naciśnij i przytrzymaj przez 2 sekundy przycisk C, aby przejść do trybu ustawień – zaczną migać sekundy.
2. Naciśnij przycisk B, aby ustawić i przejść do następnej wartości ustawienia.
3. Sekwencja ustawiania: sekunda, minuta, godzina w formacie 12-/24-godzinnym, miesiąc, dzień, tydzień.
4. Naciśnij przycisk D, aby zmienić migającą cyfre.
5. Naciśnij przycisk C, aby wyjść z trybu ustawień.

UWAGA: Naciśnięcie przycisku D, gdy sekundy znajdują się w zakresie od 30 do 59 powoduje wyzerowanie ich do 00 oraz dodanie 1 minuty. W zakresie od 00 do 29 minuty nie zmieniają się.

UWAGA: Naciśnij i przytrzymaj przez 3 sekundy przycisk A, aby włączyć podświetlanie.

USTAWIANIE ALARMU

1. Naciśnij przycisk D, aby włączyć/wyłączyć alarm i dzwonek.
2. Aby ustawić alarm, naciśnij i przytrzymaj przez 2 sekundy przycisk C, aby wybrać ustawienie godziny. Naciśnij przycisk B, aby wybrać ustawienie minuty. Naciśnij przycisk D, aby zmienić migającą cyfre.
3. Gdy alarm osiągnie ustawioną godzinę, zacznie migać ikona alarmu i włączy się dzwonek na 20 sekund.

CHRONOGRAF

1. Naciśnij przycisk D, aby uruchomić/zatrzymać chronograf.
2. Gdy jest zatrzymany, naciśnij przycisk C, aby powrócić do wartości zerowej.
3. Gdy jest uruchomiony, naciśnij przycisk C, aby rozdzielić odliczanie, a następnie naciśnij przycisk D, aby wyjść z trybu rozdzielenia i naciśnij C, aby powrócić do wartości zerowej.
4. Naciśnij przycisk B, aby powrócić do trybu godziny.

TRYB WYŚWIETLANIA GODZINY

1. Zakres wyświetlania czasomierza wynosi 23 godziny, 59 minut i 59 sekund.
2. Naciśnij przycisk D, aby uruchomić/zatrzymać czasomierz. Naciśnij przycisk C, aby wrócić do wartości początkowej.
3. Czasomierz uruchamia sygnał dźwiękowy na 10 sekund przy odliczaniu czasu do 00:00:00. Po wyłączeniu alarmu czasomierz jest automatycznie zerowany do wartości początkowej.

DWIE STREFY CZASOWE

1. W trybie dwóch stref czasowych naciśnij i przytrzymaj przez 2 sekundy przycisk C, aby wybrać ustawienie minuty. Naciśnij przycisk B, aby wybrać ustawienie godziny. Naciśnij przycisk D, aby ustawić migającą pozycję. Naciśnij przycisk C, aby zakończyć ustawianie i wyjść z trybu ustawiania.
