PFR 28 B2 - Lavadora de alta pressão PARKSIDE - Manual de utilização gratuito

Tipo de produto	Dispositivo de limpeza para terraço (acessório para lavadora de alta pressão)
Modelo	PFR 28 B2
Marca	Parkside
Uso previsto	Limpeza de alta pressão de pisos e superfícies de parede, uso privado
Lavadoras de alta pressão compatíveis	Parkside PHD 100 A1, PHD 100 B2, PHD 100 C2, PHD 100 D2, PHD 100 E2, PHD 110 A1, PHD 135 A1, PHD 150 A1, PHD 150 B2, PHD 150 C2, PHD 150 D3, PHD 150 E4, PHD 150 F4
Pressão de serviço máxima	16 MPa (2320 psi)
Vazão máxima	450 l/h
Temperatura de entrada máxima	60 °C
Capacidade do reservatório de produto de limpeza	260 ml
Material	Plástico e metal
Comprimento do elemento de extensão	Aproximadamente 30 cm (estimativa)
Peso	Aproximadamente 1,2 kg (estimativa)
Conexão	Adaptador com conexão de baioneta para pistola pulverizadora
Ajuste de pressão	Sim, através do regulador de pressão rotativo
Ajuste da vazão do produto de limpeza	Sim, através do regulador rotativo
Manutenção	Sem manutenção, limpeza com escova macia e pano úmido
Armazenamento	Protegido do gelo
Garantia	3 anos
Número de identificação (IAN)	297588
Peças de reposição - Adaptador	Ref. 30300505
Peças de reposição - Limpador de superfícies completo	Ref. 91098865
Atendimento ao cliente França	0800 919270, [e-mail]
Atendimento ao cliente Bélgica	070 270 171 (0,15 EUR/min), [e-mail]

Perguntas frequentes - PFR 28 B2 PARKSIDE

O Parkside PFR 28 B2 é uma lavadora de alta pressão completa?

Não, o PFR 28 B2 é um dispositivo de limpeza para terraço (limpador de superfícies) que se fixa em uma lavadora de alta pressão Parkside compatível. Ele permite limpar pisos e paredes sem respingos.

Quais lavadoras de alta pressão Parkside são compatíveis com o PFR 28 B2?

Ele é compatível com os modelos PHD 100 A1, PHD 100 B2, PHD 100 C2, PHD 100 D2, PHD 100 E2, PHD 110 A1, PHD 135 A1, PHD 150 A1, PHD 150 B2, PHD 150 C2, PHD 150 D3, PHD 150 E4, PHD 150 F4. Graças ao adaptador fornecido, também pode ser adequado para outras marcas se a pressão e a vazão forem respeitadas (máx. 16 MPa, 450 l/h).

Como ajustar a pressão da água no PFR 28 B2?

Gire o regulador de pressão (10) no sentido anti-horário para diminuir a pressão, no sentido horário para aumentá-la. Isso altera a velocidade de rotação dos bicos.

Como usar o produto de limpeza com este acessório?

Despeje até 260 ml de produto de limpeza biodegradável no reservatório (tampa 7). Ajuste a vazão com o regulador de vazão (11): gire no sentido horário para reduzir, anti-horário para aumentar. Feche-o completamente após o uso para evitar vazamentos.

Posso usar o PFR 28 B2 em superfícies verticais (paredes)?

Sim, ele é projetado para pisos e superfícies de parede. Segure o aparelho pela alça (9) e não o direcione para cantos abertos. Certifique-se de que o jato é ativado apenas quando o aparelho está em contato com a superfície.

Quais precauções de segurança são importantes?

Nunca direcione o jato de alta pressão para pessoas, animais, equipamentos elétricos ou para o próprio aparelho. Use roupas de proteção se necessário. Mantenha as crianças afastadas. Desconecte a lavadora antes de qualquer manutenção.

Como fazer a manutenção do PFR 28 B2?

O aparelho é sem manutenção. Limpe-o com uma escova macia ou um pano levemente úmido. Não use solventes ou produtos agressivos. Armazene-o em local seco e protegido do gelo.

O que fazer se uma peça estiver danificada?

Você pode encomendar peças de reposição em www.grizzly-service.eu ou entrar em contato com o serviço pós-venda. As referências são: adaptador (30300505) e limpador de superfícies completo (91098865). A garantia de 3 anos cobre defeitos de material e fabricação.

O PFR 28 B2 pode ser usado com uma lavadora de alta pressão de outra marca?

Sim, graças ao adaptador fornecido, ele pode ser montado em lavadoras de outros fabricantes, desde que a pressão de serviço não exceda 16 MPa e a vazão 450 l/h. Verifique a compatibilidade da conexão.

Como guardar o aparelho após o uso?

Esvazie o reservatório de produto de limpeza e feche o regulador de vazão. Limpe o aparelho. Armazene-o em um local protegido do gelo, seco e fora do alcance das crianças.

MANUAL DE UTILIZADOR PFR 28 B2 PARKSIDE

Tradução do manual de instruções original

GB IE

SURFACE CLEANER ATTACHMENT

Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as funções do aparelho.

PT Tradução do manual de instruções original Página 46

Inhalt

Einleitung......4

Bestimmungsgemäße

Verwendung......4

Datos técnicos......40

1 Adaptador ....30300505

6-11 Limpiador

de superficies......91098865

Garantía

Uso previsto......46

Descrição geral 46

Volume de fornecimento....47

Vista geral 47

Funcionamento ....47

Dados técnicos ......47

Indicações importantes

de aviso e segurança ....47

Símbolos colocados no manual.....47

Símbolos gráficos colocados no aparelho ....48

Indicações gerais de segurança..48

Montagem 49

Conexão sem adaptador .....49

Conexão com adaptador....49

Resolver 49

Colocação em funcionamento.....49

Instruções de trabalho......49

Controlo de pressão....49

Regulação de quantidade do produto de limpeza....50

Depósito do produto de limpeza.....50

Limpeza e Manutenção ....50

Limpeza....50

Manutenção 50

Estoque....50

Remoção da Ferramenta/

Protecção ao Meio Ambiente.....50

Peças sobressalentes /

Acessórios....51

Garantia....51

Serviço de reparação ....52

Tradução do original da Declaração de conformidade CE....57

Introdução

Parabéns pela compra do seu novo aparelho. Com a sua compra, decidiu-se por um produto de alta qualidade.

O manual de instruções é uma parte integrante deste artigo. Ele contém indicações importantes referentes à segurança, utilização e eliminação. Familiarize-se com todas as indicações de utilização e de segurança do artigo. Utilize este artigo da forma que é descrita e apenas para as finalidades indicadas. Guarde bem o manual e, se transmitir o artigo a terceiros, entregue também todos os respetivos documentos.

Uso previsto

Esta lavadora de terraços destina-se exclusivamente a ser usada no âmbito doméstico:

• Para limpar pisos e paredes com um jac- to de alta pressão.
• utilização alternativa com produto de limpeza.
• Observando as indicações do fabricante do objecto que se pretende lavar.

A lavadora de terraços destina-se a ser usada em combinação com a lavadora de alta pressão Parkside

PHD 100 A1, PHD 100 B2, PHD 100 C2, PHD 100 D2, PHD 100 E2, PHD 110 A1, PHD 135 A1, PHD 150 A1, PHD 150 B2, PHD 150 C2, PHD 150 D3, PHD 150 E4, PHD 150 F4.

Descrição geral

As figuras das principais peças funcionais encontram-se na capa.

Volume de fornecimento

Desempacote o aparelho e comprove a existência do material fornecido:

• Lavadora de terraços
• Elemento de ligação
• Elemento de extensão
• Adaptador
• Manual de Instruções

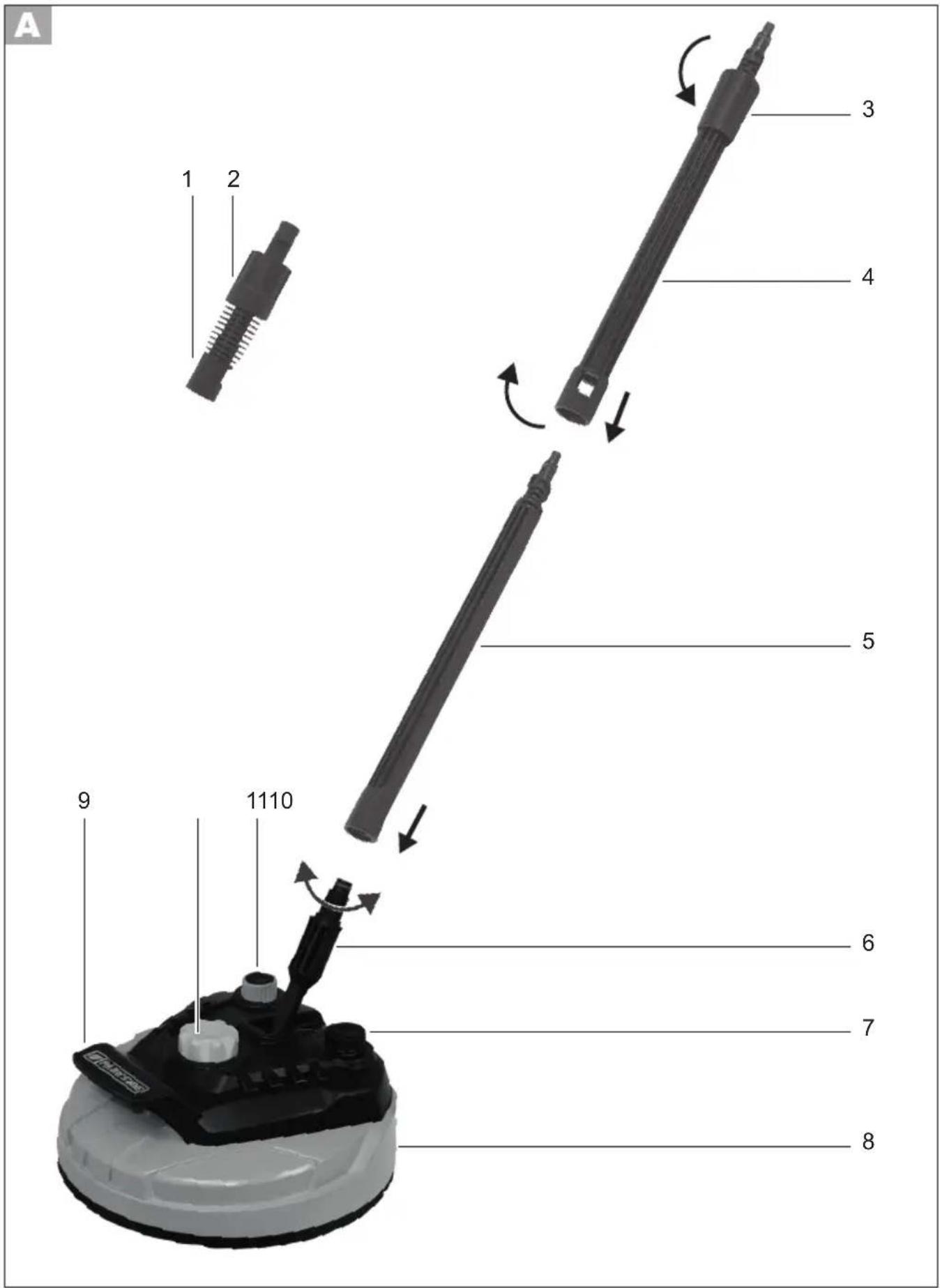

Vista geral

1 Adaptador

2 Adaptador de porca
3 Porca de capa
4 Elemento de extensão
5 Elemento de ligação
6 Elemento de ligação orientável
7 Tampa do depósito do produto de limpeza

8 Caixa

9 Punho

10 Regulador de pressão

11 Regulador de quantidade do produto de limpeza

Funcionamento

A lavadora de terraços é apropriada para limpar pisos e paredes com jacto de alta pressão sem salpicar. As escovas rotativas produzem um elevado poder de lavagem. Respeite as indicações em matéria de segurança. Alternativamente também é possível uma utilização confortável, com produto de limpeza, devido ao depósito com possibilidade de regulação.

O adaptador é apropriado para a conexão a outros compressores de alta pressão habituais de outros fabricantes.

Dados técnicos

Lavadora de terraços .... PFR 28 B2

Utilize este artigo da forma que é descrita e apenas para as finalidades indicadas:

Pressão nominal (p) ....11 MPa / 1595 psi Pressão permitida (p máx) .....16 MPa / 2320 psi

O fluxo máx. (Q máx) ..... 450 l/h Temperatura de aspiração (T máx) .....60 °C / 140 °F

Quantidade de enchimento do depósito do produto de limpeza...260 ml

A lavadora de terraços é apropriada para lavadoras de alta pressão com uma pressão nominal (p max) de 90 a 160 bar.

Indicações importantes de aviso e segurança

Este parágrafo trata das prescrições básicas de segurança durante o trabalho com a lavadora de terraços.

Símbolos colocados no manual

Sinais de perigo para a prevenção de danos físicos ou de danos materiais.

Sinais indicativos com informações de como trabalhar melhor com o aparelho.

PT

Símbolos gráficos colocados no aparelho

Cuidado! Assim poderá evitar acidentes e ferimentos:

Enquanto estiver a funcionar, não meta as mãos debaixo da lavadora de terraços.

Ler o manual de instruções.

Indicações gerais de segurança

• Este aparelho não se destina para ser usado por pessoas (inclusive crianças) com deficiências físicas, psíquicas e sensorais ou com falta de experiência e/ou por falta de conhecimento sobre o equipamento; exceto na existência de uma pessoa com instrução adequada sobre a utilização do aparelho a qual supervisiona e assume a responsabilidade da segurança.
• As pessoas que não estiverem familiarizadas com o manual de instruções de serviço não devem utilizar o aparelho. A utilização do aparelho não é permitida a pessoas com menos de 16 anos de idade.

Trabalhos com o aparelho

Lavadoras de alta pressão podem tornar-se perigosas quando usadas inadequadamente. O jacto não deve ser dirigido sobre pessoas, animais, equipamentos eléctricos activos ou sobre o próprio aparelho.

• Não direccione o jacto em si mesmo ou em outros, com o propósito de limpar roupa ou sapatos.
• Não utilize o aparelho quando pessoas se encontrarem no alcance do jacto, a não ser que utilizem roupa protectora adequada.
• Active o jacto de alta pressão apenas depois de a lavadora de terraços já se encontrar na própria superfície que pretende limpar.
• Tome as medidas necessárias para manter as crianças longe do aparelho em funcionamento.
• Descarte o material da embalagem de maneira apropriada.
• Não utilize o aparelho próximo a líquidos ou gases inflamáveis. A inobservância desta regra implica em risco de incêndio ou explosão.
• Mantenha o aparelho num sítio seco e fora do alcance das crianças.
• Cuidar das crianças para assegurar que elas não brinquem com o aparelho.
• Observar as instruções de segurança de sua lavadora.
• O operador ou usuário é responsável por acidentes ou danos a outras pessoas ou sua propriedade.

Cuidado! Assim poderá evitar danos ao aparelho e eventuais danos corporais a eles associados:

• Não utilizar para a limpeza de janelas.
• Não trabalhe com um aparelho avariado, incompleto ou modificado sem a autorização do fabricante.
• Proteja o aparelho de geada.
• Utilize apenas acessórios originais e não execute nenhuma modificação no aparelho.

Montagem

Conexão sem adaptador

1. Enrosque o elemento de ligação (5) no elemento de ligação orientável (6).

2. Se precisar de aumentar a área de lavagem, pode usar o elemento de extensão (4) encaixando-o e rodando-o (fecho tipo baioneta) no elemento de ligação (5).

3. A ligação à lavadora de alta pressão realiza-se através do fecho tipo baioneta existente na pistola de pulverização.

4. Quando se utiliza o elemento de extensão (4) da porca de parafuso (3) contra a pistola de pulverização.

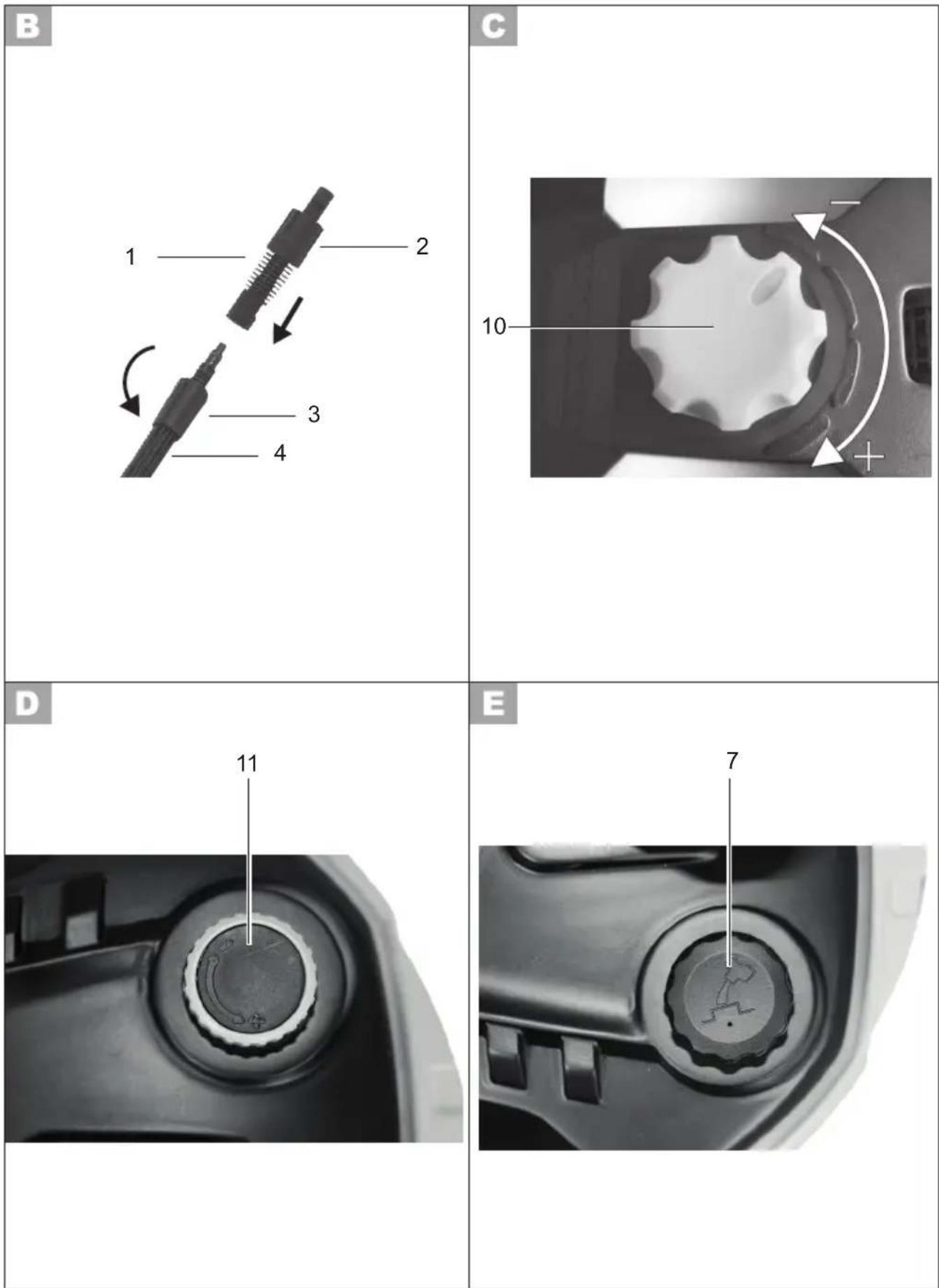

Conexão com adaptador

1. Ligue o adaptador (1) sobre o elemento de prolongamento (4) ou o elemento de ligação (A 5) e transformá-la em 90° até encaixar (baioneta). Parafuso da porca de cobertura (3) do elemento de extensão (4) contra o adaptador (1).

2. Conectar a pistola de (baioneta) e parafuso a porca (2) do adaptador (1) contra a pistola de pulverização.

Resolver

1. Solte a porca (2) o B adaptador (B 1).
2. Solte a porca (A 3) o membro de prolongamento (A 4).
3. Soltar os tampões ao pressionar e girar de 90° na direcção oposta (baioneta).

Colocação em funcionamento

Instruções de trabalho

Lembre-se do efeito tipo "coice" que a força de saída do jacto de água produz. Primeiro, finque bem os pés no chão e segure com força na pistola de pulverização. Caso contrário, existe o risco de se ferir a si próprio ou outras pessoas.

• Active o jacto de alta pressão da sua lavadora de alta pressão só depois de a lavadora de terraços já se encontrar na própria superfície que pretende limpar.
- Durante o processo de lavagem de uma parede, pegue na lavadora de terraços sempre pelo manípulo (A 9).
- Não roce com a lavadora em quinas vivas.
- A lavadora de terraços não é apropriada para abrasar ou estregar.

Controlo de pressão

1. Pode ajustar rodando o regulador de pressão (10) a pressão do jacto de água que sai. Correspondentemente, a velocidade de rotação dos bocais variar.

2. Rodando o regulador de pressão (10) no sentido horário, você aumenta a pressão (+). Connections, a pressão diminui (-), girando o parafuso no sentido anti-horário.

PT

Regulação de quantidade do produto de limpeza

Após o procedimento de limpeza ocorrido, feche, por completo, o regulador de quantidade (11), para o produto de limpeza (no sentido dos ponteiros do relógio (-), para evitar a saída do produto de limpeza.

1. Pode regular automaticamente a quantidade do produto de limpeza, rodando o regulador de quantidade do produto de limpeza (11).

2. Rodando o regulador do produto de limpeza (11) no sentido dos ponteiros do relógio, a quantidade do produto é reduzida (-). Rodando no sentido oposto dos ponteiros do relógio, aumenta a quantidade do produto de limpeza (+).

Depósito do produto de limpeza

1. Desenrosque a tampa do depósito do produto de limpeza (7) no sentido oposto dos ponteiros do relógio. Pode abastecer até 260 ml de produto de limpeza líquido.

2. Volte a enroscar a tampa do depósito do produto de limpeza (7) no sentido dos ponteiros do relógio.

Utilização de produtos de limpeza

Utilize um produto de limpeza neutro, que seja biodegradável. Utilize o produto de limpeza de acordo com as indicações do fabricante.

Limpeza e Manutenção

Antes de todos os trabalhos no aparelho puxe a ficha de rede do compressor de alta pressão. Existe o perigo de um choque elétrico.

Limpeza

Mantenha o aparelho sempre limpo. Não utilize agentes de limpeza impróprios ou solventes.

- Limpe o aparelho com uma escova mole ou com um pano.

Manutenção

- O aparelho não necessita de manutenção.

Estoque

- Mantenha a lavadora de terraços de um recinto livre de geada.

Remoção da Ferramenta/Protecção ao Meio Ambiente

Por favor, coloque o aparelho, os acessórios e a embalagem nos respectivos eco-pontos para serem reciclados.

Entregue o artigo num local de reciclagem. As peças de material sintético e de metal podem ser sujeitas a uma escolha selectiva e, deste modo, prontas para serem recicladas. Para tal, dirija-se aos nossos Serviços de Assistência Técnica.

A eliminação do aparelhos inutilizado que nos enviar será realizada por nós gratuitamente.

Peças sobressalentes / Acessórios

Pode obter as peças de reposição e os acessórios em www.grizzly-service.eu

Caso não tenha internet entre em contacto, por telefone, com o centro de assistência (ver "Service-Center" página 52). Mantenha os números, em baixo mencionados, disponíveis.

A 1 Adaptador ....30300505
A 6-11 Limpador de superfície 91098865

Garantia

Prezada cliente, prezado cliente, Este aparelho tem uma garantia de 3 anos a contar a partir da data da compra. Em caso de deficiências verificadas neste produto, estão à sua disposição direitos legais face ao vendedor. Estes direitos le- gais não são restritos pela nossa garantia a seguir descrita.

Termos de garantia

O período de garantia começa a contar da data da compra. Mantenha guardado o talão de compra original. Esse documento é exigido como comprovativo de compra.

Se no decorrer de três anos a partir da data de aquisição deste produto, ocorrer uma falha de material ou defeito de fabrico, o produto será substituído ou reparado gratuitamente, de acordo com a nossa escolha. Esta garantia exige que o dispositivo defeituoso e o talão de compra (recibo) sejam apresentados no decorrer de um prazo de três anos e que seja brevemente descrito por escrito, qual o defeito e quando é que ele ocorreu.

Se o defeito for coberto pela nossa garantia é coberta, receberá de volta o produto reparado ou um novo produto. Com a reparação ou substituição do produto não é iniciado nenhum novo período de garantia.

Período de garantia e reclamações legais por defeitos

O período de garantia não é prolongado pela prestação de garantia. Isto também se aplica às peças substituídas e reparadas. Quaisquer danos e defeitos eventualmente existentes verificados na altura da compra deverão ser comunicados imediatamente após se ter desembalado o produto. Após decorrido o período de garantia, as reparações necessárias estão sujeitas a pagamento.

Âmbito da garantia

O aparelho foi cuidadosamente produzido de acordo com diretivas de qualidade rigorosas e devidamente testado antes da entrega.

A prestação de garantia aplica-se a falhas de material ou defeitos de fabrico. Esta garantia não cobre os componentes do produto que estão sujeitos a desgaste normal e que são portanto consideradas como peças de desgaste (por exemplo, escova e bocais), nem os danos causados nas partes frágeis (por exemplo, interruptor).

Esta garantia caduca, se o produto for danificado ou se não for devidamente usado ou conservado. Para uma correta utilização do produto, deverão ser cumpridas todas as indicações descritas no manual de instruções. Deverão ser impreterivelmente evitados os usos e as ações desaconselhados no manual de instruções, ou para os quais são feitas advertências.

PT

Este produto foi concebido unicamente para uso privado e não é indicado para uso comercial. A garantia é anulada em caso de uso abusivo e inadequado, do uso de força, e em caso de intervenções que não tenham sido realizadas pela nossa estação de serviço autorizada.

Procedimento em caso de reclama- ção de garantia

Para assegurar um processamento rápido da sua reclamação, siga por favor as seguintes instruções:

• Mantenha à mão o talão de compra e o número do artigo (IAN 297588), como comprovativo da compra.
• Pode consultar o número do artigo na placa de identificação.
• Se ocorrerem erros na funcionalidade ou outros defeitos, contate imediatamente por telefone ou e-mail o departamento de serviços a seguir designado. Receberá informações adicionais acerca do processamento da sua reclamação.
• Após consulta do nosso serviço de atendimento a clientes, pode enviar-nos um produto defeituoso com despesas de envio gratuitas para si, mediante a anexação do talão de compra (recibo) e indicando onde e quando surgiu o defeito, para o endereço de serviço que lhe for comunicado. Para evitar problemas de receção e custos adicionais, use apenas o endereço que lhe for comunicado. Certifique-se de que o envio não foi enviado livre de franquia, através de serviço de transporte de mercadorias pesadas, serviço de envio expresso, ou qualquer outro serviço de envio especial. Envie o aparelho incluindo todas as peças acessórias fornecidas aquando efetuada a compra e use uma embalagem de transporte suficientemente segura.

Serviço de reparação

As reparações que não sejam abrangidas pela garantia podem ser efetuadas pelo nosso centro de serviço, mediante faturação. Ele apresentar-lhe-á de bom grado um orçamento dos custos.

Podemos reparar apenas os aparelhos que tenham sido devidamente embalados e enviados com franquia suficiente.

Atenção: Por favor, envie o seu aparelho limpo e mediante referência da falha ou defeito para a nossa sucursal de serviços. Não serão aceites máquinas ou aparelhos não franqueados, devolvidos como mercadorias volumosas, ou através de serviços postais por expresso ou especiais. Efetuamos gratuitamente a eliminação das suas máquinas defeituosas enviadas.

Service-Center

PT Assistência Portugal Tel.: [phone] (0,12 EUR/Min.) E-Mail: [e-mail] IAN 297588

Importador

Tenha em conta que o endereço seguinte não é nenhum endereço de serviço. Entre em contacto com o centro de atendimento acima referido.

lavador de superficies

Tradução do original da Declaração de conformidade CE

Vimos, por este meio, declarar que o

corresponde às respectivas normas da UE na sua versão em vigor:

2006/42/EC

O fabricante é o único responsável pela emissão desta declaração de conformidade :

Encarregado de documentação

2018-01-16_rev02_sh

GRIZZLY TOOLS GMBH & CO. KG

las informaciones · Estado das informações:
