Tipo de Produto	Bomba de Água Submersível
Modelo	FTP 400 B2
Marca	Florabest
Consumo de Energia	400 W
Vazão Máxima	4.000 L/h
Altura Máxima de Elevação	8 m
Profundidade Máxima de Imersão	5 m
Temperatura Máxima da Água	35 °C
Tamanho da Conexão	Rosca fêmea de 1" (25 mm)
Comprimento do Cabo de Alimentação	10 m
Peso	4.5 kg
Dimensões (C x L x A)	18 x 18 x 30 cm
Classe de Proteção	IPX8
Tipo de Bomba	Centrífuga, de estágio único
Material do Rotor	Plástico (PP)
Material do Corpo	Aço inoxidável
Capacidade de Sucção	Não autoescorvante (apenas submersível)
Aplicações	Rega de jardim, coleta de água da chuva, drenagem de porão
Manutenção	Limpar o filtro de detritos regularmente; enxaguar com água limpa após o uso
Características de Segurança	Proteção contra sobrecarga térmica; interruptor de bóia para operação automática
Acessórios Inclusos	Manual do usuário, adaptadores de conexão, filtro
Capacidade de Reparo	Reparável: peças de reposição disponíveis através de centros de serviço

Perguntas frequentes - FTP 400 B2 FLORABEST

Que tipo de água posso bombear com a Florabest FTP 400 B2?

A bomba foi projetada para água limpa (água da chuva, água da torneira) e água levemente suja com tamanho de partículas de até 1 mm. Não use para esgoto ou líquidos agressivos.

A bomba pode funcionar a seco?

Não, o funcionamento a seco pode danificar a bomba. Ela possui um protetor contra sobrecarga térmica, mas deve estar sempre submersa. O interruptor de bóia desliga automaticamente quando o nível da água está baixo.

Como conectar mangueiras à bomba?

A saída possui uma rosca fêmea de 1 polegada. Use os adaptadores incluídos para conectar uma mangueira de jardim ou um tubo de pressão. Certifique-se de que todas as conexões estejam apertadas para evitar vazamentos.

Quais são a vazão máxima e a altura de elevação?

A vazão máxima é de 4.000 L/h a 0 metros de altura. A altura máxima de elevação é de 8 metros. A vazão diminui à medida que a altura aumenta.

Como limpar a bomba?

Após cada uso, enxágue o exterior com água limpa. Remova periodicamente a tampa do filtro e limpe o filtro de detritos. Remova quaisquer obstruções do rotor.

Posso usar uma extensão?

Sim, mas use uma extensão adequada para uso externo com seção transversal mínima de 1,5 mm² e comprimento não superior a 30 m para evitar queda de tensão.

Por que a bomba liga e desliga repetidamente?

Isso é normal se a bomba for usada com um interruptor de bóia. A bóia sobe e desce com o nível da água. Se estiver ciclando muito rápido, verifique se há vazamentos ou entrada bloqueada.

O que faz a proteção térmica?

Se a bomba superaquecer (por exemplo, devido a funcionamento a seco ou sobrecarga), o protetor térmico desconecta a energia. Depois de esfriar, ele reinicia automaticamente.

Como armazenar a bomba durante o inverno?

Drene toda a água da bomba e das mangueiras. Limpe bem, seque e armazene em um local sem gelo. Proteja o cabo contra danos.

Onde posso obter peças de reposição ou serviço de reparo?

Entre em contato com o serviço de atendimento ao cliente da Florabest ou com um centro de reparos autorizado. Peças de reposição como rotores, vedações e bóias estão disponíveis.

MANUAL DE UTILIZADOR FTP 400 B2 FLORABEST

Tradução do manual de instruções original

DE AT CH

KLARWASSER-TAUCHPUMPE

Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as funções do aparelho.

GB

PT Tradução do manual de instruções original Página 16

Uso previsto......16

Descrição geral 17

Volume de fornecimento......17

Vista geral....17

Funcionamento....17

Dados técnicos......17

Dados de rendimento......18

Medidas de segurança....18

Símbolos que aparecem no manual de instruções ....18

Explicação dos símbolos e das indicações de segurança......18

Indicações gerais de segurança 18

Colocação em funcionamento.....20

Instruções de montagem....20

Conexão do conduto de pressão ...20

Colocação / suspensão .....21

A tomada em funcionamento .....21

Operação......22

Ligação à rede....22

Ligação e desligamento .....22

Funcionamento....22

Indicações de manutenção .....23

Trabalhos gerais de limpeza......23

Substituir a dispositivo anti-refluxo ....23

Limpar a roda de pás .....23

Armazenamento ......24

Remoção da Ferramenta/

Protecção ao Meio Ambiente.....24

Peças sobressalentes......24

Garantia....24

Serviço de reparação ......26

Sucursal de serviço ......26

Falhas - Motivos - Eliminação.....27

Tradução do original da Decla- ração de conformidade CE .....52

Designação de explosão ....53

Introdução

Parabéns pela compra do seu novo aparelho. Com a sua compra, decidiu-se por um produto de alta qualidade.

Este aparelho foi testado durante a produção em relação à qualidade e submetido a uma inspeção final. A funcionalidade do seu aparelho está desta forma garantida.

Em casos isolados, não é de excluir a ausência total de quantidades residuais de água ou lubrificantes no ou dentro do aparelho, ou nas canalizações de mangueira. Isto não representa contudo nenhuma deficiência ou defeito e não é motivo para preocupações.

O manual de instruções é uma parte integrante deste artigo. Ele contém indicações importantes referentes à segurança, utilização e eliminação. Familiarize-se com todas as indicações de utilização e de segurança do artigo. Utilize este artigo da forma que é descrita e apenas para as finalidades indicadas. Guarde bem o manual e, se transmitir o artigo a terceiros, entregue também todos os respetivos documentos.

Uso previsto

A bomba de motor submersível é uma bomba para o bombeamento a uma temperatura de, no máximo, 35°C.

Ela pode ser utilizada, p. ex. em casa, na construção de jardins, na lavoura e em aplicações sanitárias. Ela é apropriada, p. ex., para bombear a água e esvaziar reservatórios e recipientes, esvaziar caves inundadas.

Este aparelho não é adequado para uso comercial. A garantia é anulada em caso de utilização para fins comerciais.

O operador ou o utilizador é responsável por quaisquer acidentes ou danos a outras pessoas ou às suas propriedades. O fabricante não se responsabiliza por danos causados pelo uso fora das especificações ou operação inadequada do aparelho.

Descrição geral

As ilustrações encontram-se nas abas dianteiras deste manual de instruções.

Volume de fornecimento

Ao desembalar o aparelho, verifique se o fornecimento é completo. Eliminar a embalagem de maneira apropriada.

• Bomba submersível para água limpa
• Adaptador angular + adaptador com união de mangueira
• 8 m corda de nylon
• Manual de Instruções

Vista geral

2 Linha de rede

1 Pega

7 Cabo do interruptor flutuante (nãQuantidade máx. de corpos visível) estranhos ....

6 Interruptor flutuante automático
4 Peça de base
5 Saída da bomba
3 Carcaça de bomba
8 Engate do interruptor flutuante
9 Adaptador com união de man- gueira
10 Dispositivo anti-refluxo com anilha (não está à vista)
11 Adaptador angular
12 8 m corda de nylon

13 Anilha de vedação
Reentrância na peça de base

Funcionamento

A bomba está guarnecida com um interruptor de flutuador que liga ou desliga automaticamente o aparelho de acordo com o nível de água. Em caso de sobrecarga, a bomba é desligada através do interruptor térmico de segurança incorporado. Após o arrefecimento, o motor começa novamente a trabalhar por si próprio.

Para além disso, a bomba possui um dispositivo anti-refluxo que impede que a água corra, por exemplo, em casos de falta de corrente eléctrica.

Dados técnicos

Tipo ......FTP 400 B2

Tomada de corrente ..... 230 V \~ 50 Hz

Potência de entrada .....400 W

Altura máx. da água (Hmax)....7 m

Profundidade de imersão operacional

máx....7 m

Temperatura máx. da água (Tmax)...35 °C

Conexão de mangueira.. ^1/2 , ^3/4 , ^1 , ^1 ^1/2 *

(* Rosca interior)

Quantidade máx. de corpos

estranhos ....∅ 5 mm

Linha de rede ....10 m

Peso 3,6 kg

Classe de protecção......I

Tipo de protecção....IPX8

Poderemos efectuar modificações técnicas e no design no decurso da evolução técnica sem avisarmos previamente.

Não os responsabilizamos, por isso, por todas as medidas, indicações e informações contidas neste manual de instruções.

Títulos que possam ser feitos valer devido às informações deste manual não poderão, por isso, ser postos em vigor.

PT

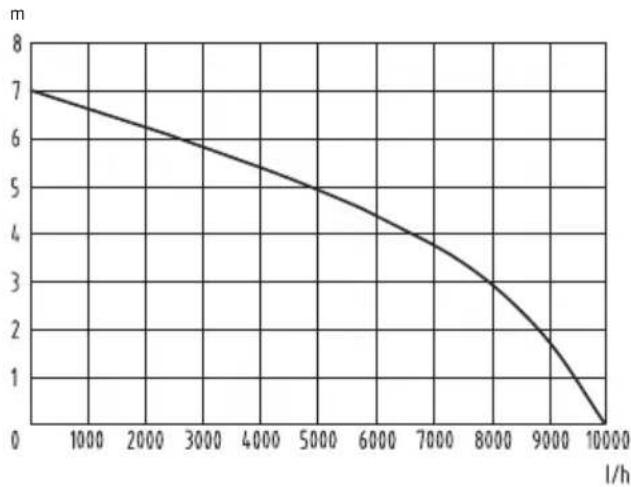

Dados de rendimento

A medição dos dados sobre a potência máxima efectua-se à saída da potência máxima imediata. O adaptador angular pode reduzir a potência da bomba.

Medidas de segurança

Este capítulo contém as regulamentações básicas em matéria de segurança relativas ao trabalho com a máquina.

Símbolos que aparecem no manual de instruções

Sinais de perigo para a prevenção de danos físicos ou de danos materiais.

Sinais ordenativos (neste caso, em vez de aparecer o ponto de exclamação, vem explicada a ordem) para a prevenção contra danos.

Sinais indicativos com informações de como trabalhar melhor com o aparelho.

Explicação dos símbolos e das indicações de segurança

Atenção! utilizar para agua arenosa!

Leia e observe as instruções de serviço pertencentes ao aparelho!

Atenção! Caso o cabo de rede seja danificado ou cortado, tire imediatamente a ficha da tomada de corrente.

Profundidade de imersão operacional máxima.

As máquinas não devem ser deita- das para o lixo doméstico.

Indicações gerais de segurança

Trabalhos com o aparelho:

Cuidado! Assim poderá evitar acidentes e ferimentos:

• Este aparelho não se destina para ser usado por pessoas (inclusive crianças) com deficiências físicas, psíquicas e sensorais ou com falta de experiência e/ou por falta de conhecimento sobre o equipamento; exceto na existência de uma pessoa com instrução adequada sobre a utilização do aparelho a qual supervisiona e assume a responsabilidade da segurança.
• Tomar as precauções necessárias para que as crianças não brinquem com o aparelho.
• As pessoas que não estiverem familiarizadas com o manual de instruções de serviço não devem utilizar o apa-

reliho. As leis e as disposições locais podem prever uma idade mínima para a utilização do mesmo.

• Use calçado resistente como proteção contra choques elétricos.
• Tome as medidas necessárias para manter as crianças longe do aparelho em funcionamento. Existe perigo de ferimento!
• Não utilize o aparelho próximo a líquidos ou gases inflamáveis. A inobservância desta regra implica em risco de incêndio ou explosão.
• É proibido usar o aparelho para bombear líquidos agressivos, abrasivos (de acção abrasiva), corrosivos, combustíveis (p. ex. combustíveis de motores) ou explosivos, água salgada, produtos de limpeza e géneros alimentícios. A temperatura do líquido a ser bombeado não deve exceder 35°C.
• Mantenha o aparelho num sítio seco e fora do alcance das crianças.

Cuidado! Assim poderá evitar danos ao aparelho e eventuais danos corporais a eles associados:

• Não trabalhe com um aparelho avariado, incompleto ou modificado sem a autorização do fabricante. Solicite a inspecção da existência das medidas necessárias de protecção eléctrica por um técnico especializado.
• Controle o aparelho durante o funcionamento (principalmente se ele estiver em aposentos), a fim de detectar a tempo um desligamento automático ou o funcionamento a seco da bomba. Verifique regularmente o funcionamento do interruptor flutuante (veja o capítulo "colocação em funcionamento"). Se essas regras não forem observadas, a garantia e as reivindicações de

responsabilidade serão perdidas.

• É favor ter em conta que a bomba não é apropriada para o funcionamento em regime contínuo (p. ex. corrente de água em lagoas de jardim). Inspeccione o aparelho regularmente para assegurar o seu funcionamento perfeito.
• Tenha em mente que o aparelho possui lubrificantes que, sob determinadas condições, podem escorrer e, com isso, causar danos ou poluição. Não use a bomba em lagoas de jardim onde haja peixes ou plantas valiosos.
• Não transporte nem fixe o aparelho pelo cabo ou pelo conduto de pressão.
• Proteja o aparelho contra a congelação e o funcionamento a seco.
• Utilize apenas acessórios originais e não execute nenhuma modificação no aparelho.
• Com relação ao assunto "Manutenção e limpeza", é favor ler as instruções indicadas no manual de serviço. Todas as outras medidas para além daquelas descritas, nomeadamente a abertura do aparelho, devem ser tomadas por um electricista. No caso de necessidade de reparação, entre sempre em contacto com o nosso serviço de assistência técnica.

Cuidado! Assim poderá evitar acidentes e ferimentos causados por choque eléctrico:

• O aparelho não pode ser operado se se encontrarem pessoas na água. Existe perigo provocado por choques elétricos.
• Depois da montagem e durante o funcionamento do aparelho, deve-se ter fácil acesso à ficha de rede.

PT

• Antes de colocar a sua nova bomba em funcionamento, solicite a inspecção dos seguintes pontos por um especialista:
• A ligação à terra, o ajuste a zero e o disjuntor de corrente de avaria devem estar de acordo com os regulamentos de segurança da empresa de abastecimento de energia e em perfeitas condições de funcionamento.
• Protecção das conexões eléctricas de ficha contra a água.
• Se houver perigo de inundação, as conexões de ficha devem ser colocadas numa zona protegida contra inundações.
• Certifique-se de que a tensão de rede corresponde às informações indicadas na chapa de identificação.
• Ligue o aparelho apenas numa tomada com dispositivo de protecção de corrente de avaria (interruptor FI) com uma corrente de dimensionamento não superior a 30 mA. Fusível de, pelo menos, 6 A.
• Cada vez que for usar o aparelho, verifique a presença de danos no aparelho, no cabo e na ficha. Os cabos com defeito não devem ser reparados, mas sim substituídos por um novo. Mande reparar as avarias no seu aparelho apenas por um técnico autorizado.
• Quando o cabo de ligação deste aparelho estiver danificado, ele terá de ser substituído pelo fabricante, por um Serviço à Clientela por ele autorizado ou por uma pessoa qualificada para tal, a fim de evitar-se perigos.
• Não use o cabo para puxar a ficha da tomada. Proteja o cabo contra o calor, óleo e arestas cortantes.
• Não carregue nem fixe o aparelho

pelo cabo.

• Utilize unicamente cabos de extensão protegidos contra borrifos de água e autorizados para utilização ao ar livre. Sempre desenrole totalmente o fio antes de usar o aparelho. Verifique se o cabo está danificado.
• Retire a ficha da tomada de corrente elétrica antes de efetuar qualquer trabalho no aparelho, em caso de fugas no sistema de água, em intervalos de trabalho e em caso de não utilização.
• As linhas de ligação à rede não devem ter uma secção transversal menor do que os condutos de mangueira de borracha com a marcação H07 RN-F. A linha deve ter 10 m de comprimento. O corte transversal do cabo de extensão deverá medir, pelo menos, 2,5 mm².

Colocação em funcionamento

Instruções de montagem

Enroscar o adaptador

Enrosque o adaptador angular (11) e o adaptador com ligação para mangueira (9) na saída da bomba (5).

Montar o interruptor flu- tuante

1. Posicione o cabo do interruptor flutuante (7) no engate do inter- ruptor de boia (8).

Conexão do conduto de pressão

A instalação da bomba pode ser feita

• com condutos fixos, ou
• com mangueiras flexíveis.

- Enfie um tubo flexível (tipo mangueira) de 12 " polegadas na união da bomba submersível, fixando-o eventualmente com uma braçadeira.

• Para utilizar um tubo flexível de 34 "- , 1"- ou de 112 " polegadas, corte a respectiva união que sobra e enfie depois o tubo na respectiva união (fixação com braçadeira de mangueira).
• Para utilizar uma peça de torneira (G1") como ligação a sistemas externos de união, corte ambas as uniões superiores directamente sobre a rosca G1" do tubo flexível.

A medição dos dados máximos de potência é efectuada à saída plana directa. O adaptador angular (A 11) e a válvula de retenção (E 10) podem eventualmente reduzir a potência.

Para aumentar a capacidade de potência da bomba submersível, pode-se retirar a válvula de retenção (10) do adaptador angular (11) (para tal, vide "Substituição da válvula de retenção"). Este procedimento é aconselhado principalmente para as uniões que são menores do que 1" polegada. Por favor, tenha em consideração que, quando estiver a bombear ou em caso de falta de corrente, a água pode, no entanto, refluir.

Colocação / suspensão

A bomba pode ser colocada dentro de água ou suspensa.

Para suspender e/ou puxar a bomba para fora, poderá usar a corda incluída no volume de entrega (12).

O poço da bomba deve ter as seguintes medidas mínimas: 40x40x50cm, para que o in-terruptor futuante automático possa se mover livremente.

Prenda a corda de nylon (12) na pega de transporte (1).

Guide para nunca segurar nem suspender o aparelho pelo cabo de ligação à rede. Há risco de choque eléctrico se o cabo estiver danificado.

Tenha em conta que, com o passar do tempo, pode haver acumulação de sujidade e areia no fundo do poço, que podem danificar a bomba. Recomendamos que coloque a bomba sobre um tijolo.

Quando houver um nível de água demasiado baixo, a lama que se encontra no poço pode secar rapidamente, impedindo a bomba de entrar em funcionamento.

A tomada em funcionamento

- Verifique se o interruptor flutuante funciona correctamente (ver "Operação").

• verifique se a bomba esta colocada na base do poço,
• verifique se o conduto de pressão foi conectado de modo correto,
• verifique o estado correto das tomadas elétricas,
• certifique-se, que jamais entre humidade ou poeira na conexão elétrica. Perigo de choque eléctrico.

PT

Operação

Ligação à rede

A sua bomba já vem equipada com uma ficha de contacto de segurança. O aparelho foi concebido para a ligação a uma tomada de ligação à terra isolada com dispositivo de proteção diferencial residual (interruptor diferencial) com 230 V \~ 50Hz.

Colocar o aparelho em funcionamento somente após ter em atenção todas as exigências anteriormente mencionadas.

Ligação e desligamento

1. Enfie a ficha na tomada de corrente. A bomba começará a funcionar imediatamente.
2. Para desligar, retire a ficha da tomada de corrente. A bomba desliga-se.

Quando o nível de água for baixo demasiado, o interruptor de bóia desligará automaticamente a bomba.

Funcionamento

Controle o aparelho durante o funcionamento, a fim de detectar a tempo um desligamento automático ou o funcionamento a seco da bomba e evitar danos.

No modo de funcionamento automático, o interruptor flutuante (6) liga e desliga a bomba automaticamente.

Ajustar o interruptor flutuante

O ponto de ativação ou desativação do interruptor flutuante (6) pode ser ajustado através da mudança de posição do interruptor flutuante no respetivo engate (8).

Em caso de instalação estacionária, é preciso controlar regularmente o funcionamento do interruptor flutuante (6) (o mais tardar, após cada três meses).

Verifique o interruptor flutuante (6):

- Ele deve estar posicionado de maneira que possa subir e descer. As alturas dos pontos de "ligação" e de "desligamento" devem poder ser facilmente alcançadas.

Para verificar estas condições, coloque a bomba em um recipiente cheio de água, e procure erguer e baixar cuidadosamente com a mão o interruptor flutuante automático. Deste modo é possível verificar se a bomba pode ser ligada/desligada.

- Preste também atenção, para que a distância entre o interruptor flutuante e o engate do interruptor flutuante (8) não ser demasiado reduzida.

- Ao ajustar o interruptor flutuante automático (6) certifique-se que o interruptor flutuante automático não toque o fundo, antes do desligamento da bomba. Atenção!

Existe o perigo de funcionamento em seco, se o cabo do interruptor flutuante (7) for demasiado comprido.

Indicações de manutenção

A bomba de motor submersível é um produto de qualidade, submetido a um rigoroso controle final. Para garantir uma longa vida útil recomendamos controle e cuidado periódicos.

Solicite à nossa equipa de assistência técnica a execução de serviços não descritos neste manual de instruções. Utilize unicamente peças originais. Existe perigo de ferimento!

Antes de todo trabalho de manutenção, tire o plug da tomada de corrente. Perigo de choque eléctrico ou de sofrer ferimentos causados por partes móveis.

Trabalhos gerais de limpeza

• Para usar a bomba de modo portátil, esta deve ser limpa com água clara após cada emprego.
• Em caso de instalação fixa, a função do interruptor flutuante automático (A 6) deve ser verificada periodicamente (no mais tardar a cada três meses).
• Fiapos e partículas fibrosas, que eventualmente tenham sido retidas na carcaça da bomba (3) devem ser retiradas com um jato de água.
• Os depósitos do interruptor flutuante automático (6) devem ser limpos com água clara.
• O fundo do poço deve ser periodicamente limpo de lama (no mais tardar a cada três meses). As paredes do poço também devem ser limpas.

Substituir a dispositivo anti-refluxo

Substitua a dispositivo anti-refluxo se verificar que está danificada.

1. Desenrosque o adaptador com ligação para mangueira (9) no adaptador angular (11) e tire a dispositivo anti-refluxo (10a) e a anilha (10b).

2. Pôr a vedação no bloqueio do refluxo.

3. Coloque o dispositivo anti-refluxo (10) entre o adaptador angular (11) e o adaptador com união de mangueira (9) de tal forma que a válvula se abra no sentido do fluxo e se feche com fluxo contrário.

Limpar a roda de pás

Em caso de depósitos intensos na carcaça da bomba (3) a parte inferior da bomba deve ser desmontada, seguindo estas indicações:

1. Desaperte os 3 parafusos no lado inferior da peça de base (4) e remova-a.

2. Limpe a roda de pás com água límpida.

Atenção! Não coloque a bomba nem a apoie sobre as rodas de pás!

1. Coloque a anilha de vedação (13) na peça de base (4).
2. Posicione a peça de base (4) no corpo da bomba (3) de modo a que a reentrância (14) esteja posicionada à altura da saída da bomba (5) na peça de base (4).

Armazenamento

• Limpe a bomba antes de a armazenar.
• Guarde a bomba num local seco, protegido contra o gelo e fora do alcance de crianças.
• Se não tiver usado a bomba por um período de tempo maior, então ela deverá ser completamente após a última utilização e antes da nova utilização. É possível que se verifiquem problemas de funcionamento na sequência de depósitos e resíduos acumulados.

Remoção da Ferramenta/Protecção ao Meio Ambiente

Por favor, coloque o aparelho, os acessórios e a embalagem nos respectivos eco-pontos para serem reciclados.

As ferramentas não devem ser deitadas para o lixo doméstico.

Entregue o artigo num local de reciclagem. As peças de material sintético e de metal podem ser sujeitas a uma escolha selectiva e, deste modo, prontas para serem recicladas. Para tal, dirija-se aos nossos Serviços de Assistência Técnica. A eliminação do aparelhos inutilizado que nos enviar será realizada por nós gratuitamente.

Peças sobressalentes

Para comprar novamente as peças sobressalentes, utilize a morada indicada dos nossos Serviços de Assistência Técnica ou o número de fax indicado. Quando efectuar a encomenda não se esqueça de indicar o tipo da máquina e o número de identificação da peça ou então o seu nú- mero de posicionamento de acordo com o desenho técnico.

Dispositivo anti-refluxo número de identificação ..... 91101243

O dispositivo anti-refluxo é uma peça sujeita a desgaste natural a sua troca está, por isso, excluída da garantia.

Garantia

Prezada cliente, prezado cliente, Este aparelho tem uma garantia de 3 anos a contar a partir da data da compra. Em caso de deficiências verificadas neste produto, estão à sua disposição direitos legais face ao vendedor. Estes direitos le- gais não são restritos pela nossa garantia a seguir descrita.

Termos de garantia

O período de garantia começa a contar da data da compra. Mantenha guardado o talão de compra original. Esse documento é exigido como comprovativo de compra.

Se no decorrer de três anos a partir da data de aquisição deste produto, ocorrer uma falha de material ou defeito de fabrico, o produto será substituído ou reparado gratuitamente, de acordo com a nossa escolha. Esta garantia exige que o dispositivo defeituoso e o talão de compra (recibo) sejam apresentados no decorrer de um prazo de três anos e que seja brevemente descrito por escrito, qual o defeito e quando é que ele ocorreu.

Se o defeito for coberto pela nossa garantia é coberta, receberá de volta o produto reparado ou um novo produto. Com a reparação ou substituição do produto não é iniciado nenhum novo período de garantia.

Período de garantia e reclamações legais por defeitos

O período de garantia não é prolongado pela prestação de garantia. Isto também se aplica às peças substituídas e reparadas. Quaisquer danos e defeitos eventualmente existentes verificados na altura da compra deverão ser comunicados imediatamente após se ter desembalado o produto. Após decorrido o período de garantia, as reparações necessárias estão sujeitas a pagamento.

Âmbito da garantia

O aparelho foi cuidadosamente produzido de acordo com diretivas de qualidade rigorosas e devidamente testado antes da entrega.

A prestação de garantia aplica-se a falhas de material ou defeitos de fabrico. Esta garantia não cobre os componentes do produto que estão sujeitos a desgaste normal e que são portanto consideradas como peças de desgaste (por exemplo, dispositivo anti-refluxo, anilha de vedação), nem os danos causados nas partes frágeis (por exemplo, interruptores, baterias recarregáveis ou as peças feitas em vidro).

Esta garantia caduca, se o produto for danificado ou se não for devidamente usado ou conservado. Para uma correta utilização do produto, deverão ser cumpridas todas as indicações descritas no manual de instruções. Deverão ser impreterivelmente evitados os usos e as ações desaconselhados no manual de instruções, ou para os quais são feitas advertências.

Este produto foi concebido unicamente para uso privado e não é indicado para uso comercial. A garantia é anulada em caso de uso abusivo e inadequado, do uso de força, e em caso de intervenções que não tenham sido realizadas pela nossa estação de serviço autorizada.

Perde-se o direito a garantia no caso de transporte de água arenosa, ou permeada com líquidos agressivos, ou no caso de utilização incorreta, ou inapropriada, assim como, pois cada uma destas possibilidades implica que ocorram defeitos nas vedações, na roda livre, no motor, ou em outras peças.

Mesmo bombas não são apropriadas para o transporte de materiais abrasivos (areia, pedras).

Atenção: bombas submersíveis são bombas de drenagem. A construção de uma bomba submersível tem como objectivo, dentro da sua respectiva categoria de potência, transportar rapidamente um certo volume de água, ou seja, esvaziá-la. Bombas de drenagem não são apropriadas para serem usadas como bombas de irrigação (p.ex. para a rega do jardim) ou como bombas com repuxo de água (p.ex. para ribeiros ou fontes).

A garantia não contempla danos causados por uso indevido.

Verifique regularmente a funcionalidade do interruptor flutuante. A inobservância ou funcionamento a seco da bomba dão origem à anulação de quaisquer direitos de garantia ou reivindicações de responsabilidade.

Perde-se o direito a garantia também, e especialmente, caso as bombas de água suja sejam utilizadas sem a placa de fundamento, ou (isto vale para todas as bombas) em caso de danos ocorridos devido ao fato do aparelho ter sido segurado ou pendurado pelo cabo elétrico. As bombas não devem correr a seco, ou serem expostas a temperaturas inferiores a 0°C.

Procedimento em caso de reclama- ção de garantia

Para assegurar um processamento rápido da sua reclamação, siga por favor as seguintes instruções:

• Mantenha à mão o talão de compra e o número do artigo (por ex., IAN 12345), como comprovativo da compra.
• Pode consultar o número do artigo na placa de identificação, na gravura, na capa do seu manual (na parte inferior esquerda), ou como autocolante na contra capa ou parte inferior.
• Se ocorrerem erros na funcionalidade ou outros defeitos, contate imedia-tamente por telefone ou e-mail o departamento de serviços a seguir designado. Receberá informações adi-cionais acerca do processamento da sua reclamação.

- Após consulta do nosso serviço de atendimento a clientes, pode enviar-nos um produto defeituoso com despesas de envio gratuitas para si, mediante a anexação do talão de compra (recibo) e indicando onde e quando surgiu o defeito, para o endereço de serviço que lhe for comunicado. Para evitar problemas de receção e custos adicionais, use apenas o endereço que lhe for comunicado. Certifique-se de que o envio não foi enviado livre de franquia, através de serviço de transporte de mercadorias pesadas, serviço de envio expresso, ou qualquer outro serviço de envio especial. Envie o aparelho incluindo todas as peças acessórias fornecidas aquando efetuada a compra e use uma embalagem de transporte suficientemente segura.

Serviço de reparação

As reparações que não sejam abrangidas pela garantia podem ser efetuadas pelo nosso centro de serviço, mediante faturação. Ele apresentar-lhe-á de bom grado um orçamento dos custos.

Podemos reparar apenas os aparelhos que tenham sido devidamente embalados e enviados com franquia suficiente.

Atenção: Por favor, envie o seu aparelho limpo e mediante referência da falha ou defeito para a nossa sucursal de serviços. Não serão aceites máquinas ou aparelhos não franqueados, devolvidos como mercadorias volumosas, ou através de serviços postais por expresso ou especiais.

Efetuamos gratuitamente a eliminação das suas máquinas defeituosas enviadas.

Service-Center

Assistência Portugal

Tenha em conta que o endereço seguinte não é nenhum endereço de serviço. Entre em contacto com o centro de atendimento acima referido.

Alfacomer-Equipamentos

Agrícolas e Industriais, Lda. Urbanização das Austrálias Lotes 25 e 26, Apartado 1421 4471-909 Maia

Falhas - Motivos - Eliminação

Falhas Motivos Eliminação
A bomba não funciona	- Falta corrente- O interruptor flutuante automático (6) não funciona	- Verificar a corrente- Colocar o interruptor flutuante automático numa posição mais elevada
A bomba não transporta	- Grelha de entrada da peça de base (4) suja- O rendimento da bomba foi reduzido devido à existência na água de partículas de sujidade e abrasivas- Dispositivo anti-refluxo (14) colocado incorrectamente ou defeituoso.	- Limpar a grelha de entrada da peça de base com um jato de água- Limpar a bomba e trocar a anilha (20) a desgaste- Verifique a posição do dispositivo anti-refluxo e, se tal for necessário, troque-o (veja o capítulo sobre a Manutenção e Limpeza).
A bomba não desliga	- O interruptor flutuante automático (10) não pode baixar	- Colocar a bomba no fundo do poço de modo correto
A quantidade transportada é insuficiente	- Grelha de entrada da peça de base (4) suja- O rendimento da bomba foi reduzido devido à existência na água de partículas de sujidade e abrasivas- Dispositivo anti-refluxo (14) colocado incorrectamente ou defeituoso.- O dispositivo anti-refluxo (14) reduz a potência da bomba.	- Limpar a grelha de entrada da peça de base com um jato de água- Limpar a bomba e trocar a anilha (20) a desgaste- Verifique a posição do dispositivo anti-refluxo e, se tal for necessário, troque-o (veja capítulo sobre a Manutenção e Limpeza).- Retire o dispositivo anti-refluxo da adaptador (veja capítulo sobre o Funcionamento).
A bomba se desliga após breve momento de funcionamento	- O dispositivo de proteção do motor desliga a bomba devido a sujidades intensas na água.- A temperatura da água está muito elevada, o dispositivo de proteção do motor desliga a bomba.	- Tirar a ficha da tomada e limpar bomba e poço.- Observar a temperatura máxima da água de 35°C!

Content

Introduction ......28

Estado de las informaciones · Estado das informações
