FTP 400 B2 - Bomba de agua FLORABEST - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de agua sumergible
Modelo	FTP 400 B2
Marca	Florabest
Consumo de energía	400 W
Caudal máximo	4,000 L/h
Altura de elevación máxima	8 m
Profundidad máxima de inmersión	5 m
Temperatura máxima del agua	35 °C
Tamaño de conexión	Rosca hembra de 1" (25 mm)
Longitud del cable de alimentación	10 m
Peso	4.5 kg
Dimensiones (L x A x Al)	18 x 18 x 30 cm
Clase de protección	IPX8
Tipo de bomba	Centrífuga, una etapa
Material del impulsor	Plástico (PP)
Material de la carcasa	Acero inoxidable
Capacidad de succión	No autocebante (solo sumergible)
Aplicaciones	Riego de jardín, recolección de agua de lluvia, drenaje de sótanos
Mantenimiento	Limpiar el filtro de residuos regularmente; enjuagar con agua dulce después del uso
Características de seguridad	Protección contra sobrecarga térmica; interruptor de flotador para funcionamiento automático
Accesorios incluidos	Manual de usuario, adaptadores de conexión, colador
Reparabilidad	Reparable: piezas de repuesto disponibles a través de centros de servicio

Preguntas frecuentes - FTP 400 B2 FLORABEST

¿Qué tipo de agua puedo bombear con la Florabest FTP 400 B2?

La bomba está diseñada para agua limpia (agua de lluvia, agua del grifo) y agua ligeramente sucia con partículas de hasta 1 mm. No la use para aguas residuales o líquidos agresivos.

¿Puede la bomba funcionar en seco?

No, funcionar en seco puede dañar la bomba. Tiene un protector contra sobrecarga térmica pero siempre debe estar sumergida. El interruptor de flotador se apaga automáticamente cuando el nivel de agua es bajo.

¿Cómo conecto mangueras a la bomba?

La salida tiene una rosca hembra de 1 pulgada. Use los adaptadores incluidos para conectar una manguera de jardín o una tubería de presión. Asegúrese de que todas las conexiones estén apretadas para evitar fugas.

¿Cuál es el caudal máximo y la altura de elevación?

El caudal máximo es 4,000 L/h a 0 metros de altura. La altura de elevación máxima es 8 metros. El caudal disminuye a medida que aumenta la altura.

¿Cómo limpiar la bomba?

Después de cada uso, enjuague el exterior con agua dulce. Periódicamente retire la tapa del filtro y limpie el filtro de residuos. Elimine cualquier obstrucción del impulsor.

¿Puedo usar un cable de extensión?

Sí, pero use un cable de extensión adecuado para uso exterior con una sección transversal mínima de 1.5 mm² y una longitud no mayor a 30 m para evitar caídas de voltaje.

¿Por qué la bomba se enciende y apaga repetidamente?

Esto es normal si la bomba se usa con un interruptor de flotador. El flotador sube y baja con el nivel de agua. Si cicla demasiado rápido, verifique si hay fugas o una entrada bloqueada.

¿Qué hace la protección térmica?

Si la bomba se sobrecalienta (por ejemplo, debido a funcionamiento en seco o sobrecarga), el protector térmico desconecta la alimentación. Una vez que se enfría, se reinicia automáticamente.

¿Cómo almacenar la bomba durante el invierno?

Drene toda el agua de la bomba y las mangueras. Limpie a fondo, seque y almacene en un lugar libre de heladas. Proteja el cable de daños.

¿Dónde puedo obtener piezas de repuesto o servicio de reparación?

Comuníquese con el servicio al cliente de Florabest o un centro de reparación autorizado. Hay piezas de repuesto como impulsores, sellos y flotadores disponibles.

MANUAL DE USUARIO FTP 400 B2 FLORABEST

Traducción del manual de instrucciones original

GB

Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.

PT

ES Traducción del manual de instrucciones original Página 4

Descripción general......5

Volumen de suministro 5

Piezas funcionales....5

Áreas de aplicación 5

Datos técnicos......5

Datos de rendimiento 6

Instrucciones de seguridad......6

Símbolos en las instrucciones......6

Explicación de los símbolos gráficos....6

Indicaciones generales de seguridad...6

Puesta en servicio 8

Montaje....8

Conexión de la tubería de presión ..... 8

Colocación y suspensión......9

Puesta en marcha....9

Manejo 10

Conexión a la red de corriente ..... 10

Conectar y desconectar 10

Operación 10

Limpieza y mantenimiento .....11

Trabajos generales de limpieza y mantenimiento.... 11

Reemplazar la válvula de retención... 11

Limpieza de la rueda de palas ..... 11

Almacenamiento....12

Eliminación y protección del medio ambiente....12

Pedido de piezas de repuesto.....12

Garantía 12

Servicio de reparación .....14

Filial de servicio ......14

Búsqueda de fallos ......15

Traducción de la Declaración de conformidad CE original....52

Dibujo detallado ....53

Introducción

¡Felicitaciones por la compra de su nueva aspiradora! Con ello se ha decidido por un producto de suprema calidad.

Este aparato fue examinado durante la producción con respecto a su calidad y sometido a un control final. Con ello queda garantizada la capacidad de funcionamiento de su aparato. No obstante, no podemos descartar que en algunos casos haya cantidades residuales de agua o lubricantes fuera o dentro del aparato mismo, o bien, en los tubos flexibles. Esto no es una deficiencia o defecto, ni razón para preocuparse.

Las instrucciones de servicio for- man parte de este producto. Éstas contienen importantes indicaciones para la seguridad, el uso y la eliminación del aparato. Familiarí- cese con todas las indicaciones de manejo y seguridad antes de usar el producto. Utilice el producto sólo como se describe y para los cam- pos de aplicación indicados.

Guarde bien estas instrucciones y entrégueselas al dar este producto a terceros.

Uso previsto

La bomba sumergible es una bomba de desaguado hasta una temperatura máx. de 35°C.

Puede ser utilizada p.ej. adecuada para rebombear y vaciar piscinas y recipientes y para vaciar sótanos inundados.

Este aparato no es idóneo para fines profesionales. En caso de uso profesional, se extingue la garantía.

El operario o usuario es responsable de accidentes y daños que sufran otras per-

sonas o sus propiedades. El fabricante no se responsabiliza por daños que sen causados por un uso contrario a las normas o por un manejo equivocado.

Descripción general

Las ilustraciones se encuentran en la página abatible frontal.

Volumen de suministro

Desembale el aparato y compruebe que esté completo. Evacue el material de embalaje de una forma conveniente.

- Bomba sumergible

- Adaptador angular y adaptador con empalme de manguera

- Cuerda de nylon de 8 m

- Instrucciones de uso

Piezas funcionales

A

1 Empuñadura

2 Línea de alimentación

3 Carcasa de la bomba

4 Zócalo de bomba

5 Salida de bomba

6 Interruptor de nivel de flotador

7 Cable del interruptor flotante

8 Trama del interruptor de flotador

9 Adaptador con empalme de man- guera

10 Válvula de retención con una junta (no visible)

11 Adaptador angular

12 Cuerda de nylon de 8 m

F

13 Anillo obturador

14 Abertura en el zócalo

Áreas de aplicación

La bomba está equipada con un conmutador flotador, que conecta y desconecta el aparato automáticamente según sea el nivel del agua.

En caso de una sobrecarga, la bomba será desconectada por el interruptor termoprotector incorporado. Después de haber-se enfriado, el motor arrancará de nuevo automáticamente.

La bomba está adicionalmente equipada con un válvula de retención que impide el reflujo del agua, por ejemplo, en caso de una interrupción de corriente.

Datos técnicos

Tipo ......FTP 400 B2

Consumo de potencia....400 W

Cantidad máx. de elevación

(Qmax)....10000 l/h

Altura máx. de elevación (Hmax) .....7 m

Profundidad máx. de inmersión .....7 m

Temperatura máx. del agua (Tmax)...35 °C

Conexión de manguera .. 12 ”, 34 ”, 1”, 1 12 “ *

(* rosca interior)

Cuerpos extraños máx.: ....... ∅ 5 mm

Línea de alimentación....10 m

Peso 3,6 kg

Clase de protección .... I

Tipo de protección .....IPX8

Modificaciones técnicas y ópticas pueden realizarse sin aviso previo en el transcurso del perfeccionamiento. Por lo tanto, todas las medidas, indicaciones y advertencias en estas instrucciones de uso se entregan sin compromiso. Esto impide la reclamación de pretensiones legales a base de estas instrucciones de uso presentes.

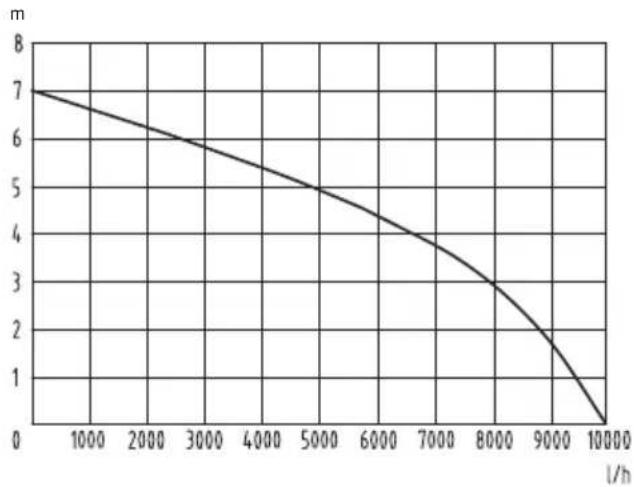

Datos de rendimiento

La medición de los datos de potencia máxima se realiza con salida recta y directa. El adaptador angular y la válvula de retención pueden reducir la potencia.

Instrucciones de seguridad

Esta sección trata de las normas de seguridad básicas cuando se trabaja con este aparato.

Símbolos en las instrucciones

Símbolos de riesgo con indicaciones para prevención de daños personales y materiales.

Señal prescriptiva (a diferencia de la señal de exclamación, la prescripción está explicada) con indicaciones para la prevención de accidentes y daños.

Señal de indicacion con información para un mejor manejo del equipo.

Explicación de los símbolos gráficos

¡Atención! No utilizar para aguas con alto contenido de arena!

¡Lea y observe las instrucciones de uso de este equipo!

¡Atención! Desconecte inmediatamente el enchufe de la red de corriente en caso que el cable esté dañado o cortado.

Profundidad máxima de inmersión de servicio

Máquinas no deben ir a la basura doméstica. Entregue su aparato a un centro de reciclaje.

Indicaciones generales de seguridad

Trabajos con el aparato:

Precaución: Así evitará accidentes y daños físicos:

• Este aparato no está destinado a ser utilizado por personas, inclusive niños, con la capacidad física, sensorial o psíquica limitada o que no tengan experiencia o conocimientos respectivos, a no ser que estén bajo la vigilancia de una persona encargada de su seguridad, o bien ésta les dé instrucciones de cómo se debe utilizar el aparato.
• Se debe vigilar a los niños para asegurar que no jueguen con el aparato.
• Las personas que no estén familiarizadas con estas instrucciones de servicio, no deben utilizar el aparato. Las regulaciones localmente vigentes pueden

prescribir una edad mínima para la persona que utiliza este equipo.

• Lleve calzado resistente para proteger-se ante las descargas eléctricas.
• Tomar las medidas necesarias para evitar que los niños se acerquen al aparato en marcha. Existe peligro de lesionarse.
• No utilice el aparato en las proximidades de líquidos o gases inflamables. Si no se tiene en cuenta este aviso, existe peligro de incendio y de explosión.
• No está permitido transportar líquidos agresivos, abrasivos (con efecto de lija), corrosivos, inflamables (p.ej. combustibles de motores) o explosivas, de agua salada, detergentes y alimentos. La temperatura del líquido transportado no debe superar los 35°C.
• Guardar el aparato en lugar seco, fuera del alcance de los niños.

Precaución: Así puede evitar daños en el aparato y daños personales que podrían resultar de ello:

• No trabaje con el aparato dañado, incompleto o cuando el fabricante no haya dado su visto bueno para remodelarlo. Antes de la puesta en marcha, haga que un técnico compruebe si se dan las medidas de protección eléctricas necesarias.
• Controle el aparato mientras esté funcionando (especialmente dentro de viviendas) para poder reconocer a tiempo si la bomba se desconecta automáticamente o si marcha en seco. Comprobar periódicamente el funcionamiento del conmutador flotador (ver el apartado "Puesta en funcionamiento"). Si no se tienen en cuenta esas medidas preventivas, se extinguen los derechos de garantía y de responsabilidad civil.
• Tenga en cuenta que la bomba no es

adecuada para funcionar de forma permanente (p.ej. para cursos de agua en embalses de jardín). Compruebe periódicamente que el aparato funcione perfectamente.

• Tenga en cuenta que se utilizan lubricantes en el aparato, que pueden provocar eventualmente daños y ensuciar cuando sobresalen. No utilizar la bomba para embalses de jardín con peces o con plantas valiosas.
• No lleve ni fije el aparato al cable ni a la línea de presión.
• Proteja el aparato de las heladas y de la marcha en seco.
• Utilizar solamente accesorios originales y no realice remodelaciones en el aparato.
• Leer las instrucciones del manual de servicio, relativas al tema "Mantenimiento y limpieza". Todas las medidas que vayan más allá de ello, especialmente la abertura del aparato, deberán ser realizadas por un técnico electricista. En caso de reparaciones, diríjase siempre a nuestro centro de asistencia.

Seguridad eléctrica:

Precaución: Así evitará accidentes y daños debidos a una descarga eléctrica.

• Si hay personas en el agua, no se deberá utilizar la bomba de inmersión, porque existe el peligro de una descarga eléctrica.
• Al funcionar el aparato, después de colocarlo, debe quedar libremente accesible el enchufe de corriente.
• Antes de poner en marcha la nueva bomba, hacer que un técnico compruebe lo siguiente:

- La toma de tierra, la puesta a cero,

el circuito protector contra corriente de falla debe cumplir las normas de seguridad de las compañías eléctricas y funcionar perfectamente.

- La protección de las uniones enchufables eléctricas contra la humedad.

• En caso de que exista riesgo de inundaciones, deben colocarse las uniones enchufables en una zona a prueba de inundaciones.
• Procure que la tensión de la corriente coincida con las indicaciones del rótulo de características.
• Conectar el aparato sólo a cajas de empalme que tengan un sistema protector contra corrientes de falla (conmutador FI) con una intensidad de corriente evaluable no mayor de 30 mA (fusible, como mínimo 6 amperios).
• Antes de utilizar el aparato, comprobar el cable y el enchufe por si estuviesen dañados. No deben repararse cables defectuosos, sino que tienen que cambiarse por unos de nuevos. Deje que un experto autorizado repare los daños en su bomba de inmersión.
• Si se dañase la línea conectora de este aparato, deberá ser reemplazada por el fabricante, su servicio técnico o por una persona similarmente cualificada para evitar cualquier peligro.
• No utilizar el cable para sacar el enchufe de la caja de empalme. Proteja el cable del calor, el aceite y los bordes afilados.
• No lleve ni fije el aparato por el cable.

• Utilizar solamente cables de alargo que estén protegidos contra salpicaduras de agua y autorizados para exterior. Desenrolle siempre completamente el tambor del cable antes de utilizarlo. Compruebe que el cable no esté deteriorado.

• Desenchufe el conector de red del to-macorriente antes de iniciar cualquier trabajo en la bomba, en caso de fugas en el sistema de agua, durante pausas de trabajo y si no la utiliza.

• Las líneas conectoras de corriente no deben tener una sección transversal menor que las líneas de goma de la denominación H07RN-F. La línea debe tener una longitud de 10 m. La sección transversal del cordón conductor del cable de extensión debe ser de un mínimo de 2,5 mm².

Puesta en servicio

Montaje

Atornillar el adaptador

Atornille el adaptador acodado (11) y el adaptador con conexión para tubos flexibles (9) a la salida de la bomba (5).

Montar el interruptor de flotador

1. Posicione el cable del interruptor de flotador (7) en la trama del interruptor de flotador (8).

Conexión de la tubería de presión

La instalación de la motobomba sumergible puede realizarse en dos modos:

• con tubería fija o
• con manguera flexible.

- En caso de utilizar una mangue-ra de 12 , conecte ésta a través de la boca de manguera de la bomba y sujétela luego en caso dado con una grapa de man-guera.

- En caso de utilizar una man-guera de 34 ", 1" ó 1 12 ", debe cortarse la conexión sobrepuesta para conectar la manguera luego mediante la boca respectiva (sujeción con abrazadera de manguera).

- Al utilizar un grifo para man-guera (G1") para la unión de sistemas externos de conexión de manguera, se deben cortar las dos conexiones superiores, ubicadas directamente por sobre la rosca para tubos G1".

La medición de los datos de rendimiento máximo se realiza con una salida recta y directa. El adaptador angular (11) y la válvula de retención (10) podrían perjudicar el rendimiento.

Para aumentar el rendimiento de la bomba, puede desmontarse la válvula de retención (10) del adaptador angular (11) (véase „Reemplazo de la válvula de retención»). Este paso se recomienda particularmente en conexiones de manguera inferiores a 1". Sin embargo se ha de observar que en este caso surge el riesgo de reflujo del agua durante el bombeo o bien al generarse un corte de corriente.

Colocación y suspensión

La bomba puede ubicarse en el agua o colgarse. Para colgar o extraer la bomba, puede utilizar el cable (12), que va incluido en el volumen de suministro.

El pozo de bomba debe disponer de dimensiones mínimas de 40 x 40 x 50 cm, permitiendo así un movimiento libre del

interruptor de nivel de flotador.

Fije la cuerda de nylon (12) en la asa (1).

Procurar que el aparato no sea cogido ni colgado bajo ninguna circunstancia por el cable de corriente. Sino existe peligro de descarga eléctrica debido a cables eléctricos eventualmente dañados.

Tenga en cuenta que en el fondo del pozo puede acumularse suciedad y arena con el paso del tiempo, que podrían deteriorar la bomba. Recomendamos colocar la bomba sobre un ladrillo. Si el nivel de agua es demasiado bajo, puede secarse rápidamente el fango acumulado en el pozo y evitar que la bomba arranque.

Puesta en marcha

- Compruebe el funcionamiento del conmutador flotante (ver "Manejo").

- Controle que la bomba se encuentre apoyada en el suelo de pozo.

- Controle que la tubería de presión haya sido correctamente instalada.

- Controle el estado correcto de la caja de enchufe eléctrica.

- Asegúrese que la conexión a la red de corriente no pueda llegar a tener contacto con humedad o agua. Existe peligro de electrocución.

Manejo

Conexión a la red de corriente

La bomba sumergible adquirida por Ud. está equipada con una toma bipolar con puesta a tierra. El aparato está previsto para la conexión a una toma de corriente de contacto protector con dispositivo de protección de corriente de defecto (interruptor FI) con 230 V \~ 50Hz.

Poner el aparato en funcionamiento, sólo después de tener en cuenta todos los puntos anteriores.

Conectar y desconectar

1. Colocar el enchufe en la caja de empalme (la bomba se pone en marcha inmediatamente).
2. Para desconectar, sacar el enchufe de la caja de empalme (la bomba se desconecta).

Cuando el nivel de agua es demasiado bajo, el interruptor flotante desactiva la bomba automáticamente.

Vigilar el aparato mientras funcione para reconocer a tiempo la desconexión automática o la marcha en seco de la bomba y evitar así daños subsiguientes.

Operación

En el modo automático, el conmutador flotante (6) conecta o desconecta la bomba automáticamente.

Ajustar el interruptor fde lotador

El punto de conexión y desconexión del interruptor de flotador (6) puede ser ajustado variando la posición del interruptor de flotador en la trama (8).

Si la instalación es fija, debe com- probarse periódicamente que el conmutador flotante (6) funcione correctamente (lo más tarde, cada tres meses).

Comprobar el del interruptor de nivel de flotador (6):

• Debe estar posicionado de tal manera que se pueda elevar y bajar libremente. La altura del punto de cambio "Conexión" y la de "Desconexión" deben ser fácilmente accesibles.
  Esto puede comprobarse colocando la bomba en un recipiente lleno de agua y elevando luego manualmente el interruptor de nivel de flotador (6) para luego bajarlo nuevamente con cuidado. En este movimiento puede observarse si la bomba se activa o bien desactiva correctamente.
• Tenga cuidado que la distancia entre el interruptor de flotador y la trama (8) no sea demasiado pequeña.
• Observe en la regulación del in- interruptor de nivel de flotador (6) que éste no toque el suelo antes de la desconexión de la bomba.

Existe peligro de que haya marcha en seco si el cable del interruptor flotante (Z) es demasiado largo.

Limpieza y mantenimiento

Esta bomba sumergible es un producto de calidad comprobada y sujeto a un serio control final. Sin embargo recomendamos controlar y mantener la bomba periódicamente con el fin de asegurar una larga vida útil.

Deje que nuestro centro de asistencia realice los trabajos que no se describan en estas instrucciones de servicio. Utilice solamente piezas originales. Existe peligro de lesionarse.

Antes de iniciar los trabajos de mantenimiento debe retirarse el enchufe de la red de corriente. Existe peligro de electrocución o de lesiones por componentes en movimiento.

Trabajos generales de limpieza y mantenimiento

• En caso de utilización móvil se requiere una limpieza de la bomba con agua clara después de cada utilización.
• En caso de una instalación estacionaria debe controlarse periódicamente (a más tardar cada 3 meses) el funcionamiento del interruptor de nivel de flotador (6).
• Mediante un chorro de agua deben retirarse las pelusas y las partículas fibrosas que puedan haberse depositadas en la carcasa de la bomba (3).
• Los sedimentos en el interruptor de nivel de flotador (6) deben limpiarse con agua clara.

- El suelo del pozo debe limpiarse periódicamente del fango (a más tardar cada 3 meses); además deben limpiar-se las paredes del pozo.

Reemplazar la válvula de retención

Cambie la válvula de retención si estuviese defectuoso.

1. Desatornille el adaptador y la conexión para tubos flexibles (9) del adaptador acodado (11), y extraiga la Válvula de retención (10a) y la junta (10b).

2. Inserte la junta (10b) en el paro de reflujo (10a).

3. Coloque el paro contra reflujo (10) de tal manera entre el adaptador acodado (11) y el adaptador con conexión para tubo flexible (9), que la válvula se abra en dirección de flujo y se cierre en dirección contraria.

Limpieza de la rueda de palas

En caso de fuertes sedimentos en la carcasa de la bomba (3) debe desarmarse la parte inferior de la bomba, siguiendo las siguientes instrucciones:

1. Suelte los 3 tornillos en la base inferior del zócalo (4) y desmonte el zócalo.

2. Limpie Isa rueda de paletas con agua limpia.

¡Atención! ¡No deponga ni apoye la bomba sobre la rueda de pale- tas!

1. Coloque el anillo obturador (13)

en el zócalo (4).

1. Posicione el zócalo (4) en el cárter de la bomba (3) de tal modo que la abertura (14) en el zócalo (4) quede a la altura de la salida de la bomba (5).

Todas las medidas que vayan más allá de esta intervención, especialmente la abertura de la propia bomba, las deberá realizar un técnico electricista.

En caso de reparaciones, diríjase siempre al centro de asistencia Grizzly.

Almacenamiento

• Limpie la bomba antes de guardarla.
• Guarde la bomba seca y a prueba de heladas, así como fuera del alcance de los niños.
• Si no ha utilizado la bomba por un tiempo prolongado, tiene que limpiarla minuciosamente después del último uso y antes de usarla de nuevo. De lo contrario, las incrustaciones y residuos pueden dificultar su arranque.

Eliminación y protección del medio ambiente

El equipo, sus accesorios y el material de embalaje deben reciclarse en forma compatible con el medio ambiente.

Estos aparatos no deben ir a la basura doméstica.

Entregue su aparato a un centro de reciclaje. Las partes plásticas y metálicas empleadas pueden ser separadas por tipo y llevadas al reciclaje. Consulte nuestro Centro de Servicio para mayor información.

Los aparatos defectuosos que nos envíe, se los evacuaremos de forma gratuita.

Pedido de piezas de repuesto

Para la adquisición posterior de piezas de repuesto debe utilizarse la dirección de servicio o bien el número fax indicados. Al realizar su pedido, le rogamos indicar el tipo de máquina y el número de artículo de la pieza de repuesto o bien el número de posición indicado en la vista desarrollada.

Válvula de retención

Nro. de artículo....91101243

La válvula de retención es una pieza de desgaste, por lo tanto su reemplazo no se cubre por las regulaciones de garantía.

Garantía

Estimada clienta, estimado cliente:

Por este aparato se le concede una garantía de 3 años a partir de la fecha de compra. En caso de defectos de este producto, le corresponden derechos legales contra el vendedor del producto. Estos derechos no serán limitados por la garantía expuesta a continuación.

Condiciones de garantía

El plazo de garantía empieza con la fecha de compra. Por favor, conserve bien el resguardo de caja original. Este documento se necesitará como prueba de la compra. Si dentro del plazo de tres años después de la fecha de compra del aparato se detecta un defecto de material o fabricación, según nuestra elección, el producto será reparado o sustituido gratuitamente. Esta prestación de garantía presupone entregar el aparato defectuoso y el comprobante de compra (resguardo de caja) dentro del plazo de los tres años, describiendo

brevemente por escrito en qué consiste el defecto y cuándo se detectó. Si el defecto está cubierto por nuestra garantía, le devolveremos el aparato reparado o uno nuevo. Con la reparación de la sustitución del producto no se inicia un nuevo período de garantía.

Período de garantía y exigencias legales en caso de defectos

El período de garantía no será prolongado por la prestación de garantía. Esto se aplica igualmente a las partes sustituidas y reparadas. Daños y defectos ya existentes eventualmente al comprar el aparato, tienen que ser notificados inmediatamente después de haberlo desempacado. Las reparaciones a efectuar al cabo del período de garantía están sujetas a pago.

Volumen de la garantía

El aparato fue producido cuidadosamente según las directivas estrictas de la calidad y examinado concienzudamente antes de la entrega.

La prestación de garantía tiene validez para defectos de material o fabricación. Esta garantía no se extiende a partes del producto que están sometidas a un desgaste natural y, por lo tanto, pueden ser consideradas como piezas de desgaste (p. válvula de retención, anillo obturador), o a daños en partes frágiles (p. ej. interruptores, acumuladores o que están fabricados de vidrio).

Esta garantía caduca si el producto fue dañado, utilizado impropiamente o no sometido a mantenimiento. Para un uso apropiado del producto, se han de cumplir exactamente todas las indicaciones contenidas en las instrucciones de manejo. Se tienen que evitar absolutamente fines de aplicación y manejos, de los cuales desaconsejan o advierten las instrucciones de servicio.

El producto está previsto solamente para el uso privado y no comercial. La garantía caducará en el caso de un tratamiento abusivo e impropio, uso de la fuerza o manipulaciones que no fueron efectuadas por una filial de servicio autorizada.

La garantía no aplica en caso de una elevación de agua arenosa o líquidos agresivos, ya que estas transgresiones podrían perjudicar las obturaciones, la rueda de palas, el motor u otros componentes. Incluso las bombas declaradas para agua sucia, no se encuentran aptas para la elevación de materiales abrasivos (arena, piedras).

Atención: Las bombas sumergibles son bombas de desagüe. El diseño de una bomba sumergible persigue el propósito de elevar o bien bombear un determinado volumen de agua dentro del rango de su clase de potencia. Las bombas sumergibles no son apropiadas como bombas de regadío (por ejemplo, para el riego de jardines) o como bombas de operación continua (por ejemplo, para arroyos o fuentes de agua). En caso de una aplicación no prevista caduca cualquier derecho de garantía.

Compruebe periódicamente el funcionamiento del interruptor flotante. Si no se tiene en cuenta o si la bomba marcha en seco, se extinguen los derechos de garantía y de responsabilidad civil.

La garantía no se aplica particularmente en la aplicación de las bombas de agua sucia sin placa base y en caso de haber daños derivados por la suspensión de la bomba por el cable de la red de corriente (en todos los tipos de bombas). Las bombas no deben operarse en marcha en seco ni exponerse a heladas.

Gestión en caso de garantía

Para garantizar una gestión rápida de su reclamación, le rogamos seguir las siguientes indicaciones:

• Para todas las consultas, tenga preparado por favor el resguardo de caja y el número de artículo (p. ej. IAN 12345) como prueba de la compra.
• Por favor, saque el número de artículo de la placa de características, un grabado, en la portada de sus instrucciones (parte inferior izquierda) o etiqueta en la parte posterior o inferior.
• Si surgen fallas en el funcionamiento o cualquier defecto, contacte primeramente a la sección de servicio indicada a continuación por teléfono o vía E-Mail. Se le darán otras informaciones acerca de la gestión de su reclamación.
• Tras consultar con nuestro servicio de postventa, un aparato identificado como defectuoso puede ser enviado libre de franqueo a la dirección de servicio ya conocida por usted, adjuntando el comprobante de compra (resguardo de caja) e indicando en qué consiste el defecto y cuándo surgió. Para evitar problemas de recepción y costes adicionales, utilice de todas maneras sólo la dirección que se le comunicará. Asegúrese de que el envío no se efectúe sin franqueo, como mercancía voluminosa, expréss u otro tipo de transporte especial. Envíe por favor el aparato incluyendo todos los accesorios entregados con la compra y garantice un embalaje de transporte lo suficientemente seguro.

Servicio de reparación

Reparaciones que no están cubiertas por la garantía, las puede dejar efectuar por nuestra filial de servicio por cuenta suya. Ésta le elaborará gustosamente un presupuesto. Sólo atenderemos aparatos que hayan sido enviados en un embalaje suficiente y franqueados.

Atención: Por favor, envíe el aparato limpio, señalando el defecto a nuestra filial de servicio.

No aceptaremos aparatos que hayan sido enviados sin franqueo, como mercancía voluminosa, expréss o cualquier tipo de transporte especial.

Nos encargamos gratuitamente de la eliminación de sus aparatos defectuosos enviados.

Service-Center

Servicio España

Tel.: [phone]

(0,08 EUR/Min. + 0,11 EUR/llamada (tarifa normal))

(0,05 EUR/Min. + 0,11 EUR/llamada (tarifa reducida))

E-Mail: [e-mail]

IAN 89302

Filial de servicio

Por favor, observe que la siguiente dirección no es una dirección de servicio. Contacte primeramente al centro de servicio mencionado arriba.

Grizzly Servicio España

Atención al cliente

Fax: [phone]

Búsqueda de fallos

Fallas Causas Solución
Bomba no arranca	- Falta tensión de red- Interruptor de nivel de flotador (6) no conmuta	- Controlar la tensión de red- Colocar el interruptor de nivel de flotador en una posición más elevada
Bomba no eleva	- Rejilla de admisión del zócalo (4) obstruida- Rendimiento de bomba se reduce a causa de impurezas muy sucias y con efecto abrasivo- Válvula de retención (10) mal ajustada o defectuosa	- Limpie la rejilla de admisión con un chorro de agua- Limpiar la bomba y reemplazar en su casa el anillo obturador (13)- Controlar el asiento de la válvula de retención, reemplazar en caso dado (vea “Mantenimiento y limpieza”)
Bomba no se desconecta	- Interruptor de nivel de flotador (6) no puede descender	- Colocar la bomba correctamente en el suelo del pozo
Cantidad de elevación insuficiente	- Rejilla de admisión del zócalo (4) obstruida- Rendimiento de bomba se reduce a causa de impurezas muy sucias y con efecto abrasivo- Válvula de retención (10) mal ajustada o defectuosa- Válvula de retención (10) reduce potencia de bomba	- Limpie la rejilla de admisión con un chorro de agua- Limpiar la bomba y reemplazar en su casa el anillo obturador (13)- Controlar el asiento de la válvula de retención, reemplazar en caso dado (vea “Mantenimiento y limpieza”)- Extraer la válvula de retención del adaptador (vea “Puesta en marcha”)
Bomba se desconecta después de una breve operación	- Protección del motor se desconecta a causa de una suciedad excesiva del agua- Temperatura del agua demasiado alta, protección del motor se desconecta	- Retirar el enchufe de la red de corriente y limpiar la bomba y el pozo- ¡Poner atención en la temperatura máx. de agua de 35°C!

Conteúdo

Introdução ....16

Segurança eléctrica:
