KAC-8152D - Rádio de carro KENWOOD - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho KAC-8152D KENWOOD em formato PDF.
| Tipo de produto | Autorádio |
| Modelo | KAC-8152D |
| Marca | KENWOOD |
| Classe do amplificador | Classe D |
| Canais | 1 (Mono) |
| Potência de saída RMS (4 Ohm) | 200 W |
| Potência de saída RMS (2 Ohm) | 400 W |
| Resposta de frequência | 10 Hz – 100 Hz |
| Sensibilidade de entrada | 200 mV – 6 V |
| Filtro passa-baixo | Sim (40 Hz – 120 Hz) |
| Filtro subsônico | Sim (15 Hz) |
| Reforço de graves | 0 – 18 dB |
| Dimensões (L x A x P) | 330 x 60 x 250 mm |
| Peso | 2,2 kg |
| Tensão de operação | 14,4 V CC |
| Fusível | 30 A |
| Entradas | 2 x RCA (L/R) |
| Saídas | Terminais de alto-falante |
| Controle remoto | Controle remoto com fio para nível de graves (incluído) |
| Limpeza | Limpe com um pano seco; não use produtos de limpeza agressivos |
| Ventilação | Certifique-se de que haja ventilação adequada; não cubra |
Perguntas frequentes - KAC-8152D KENWOOD
Perguntas dos utilizadores sobre KAC-8152D KENWOOD
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Rádio de carro em formato PDF gratuitamente! Encontre o seu manual KAC-8152D - KENWOOD e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. KAC-8152D da marca KENWOOD.
MANUAL DE UTILIZADOR KAC-8152D KENWOOD
AMPLIFICADOR DE POTÊNCIA DE SUBWOOFER ▶ página 20-25
As seguintes precauções devem ser tomadas para evitar acidentes e/ou incêndio:
- Ao prolongar com cabos a bateria ou cabos massa, assegurar-se de que está usando cabos especiais automotivos ou outros com uma área de 8 mm ^2 (AWG8) ou maiores para prevenir a deterioração ou danos ao revestimento dos cabos.
- Para prevenir curtos-circuitos, nunca se deve colocar ou deixar objetos metálicos (p.ex., moedas ou ferramentas de metal) dentro do aparelho.
- Se o aparelho começar a emitir fumaça ou cheiros estranhos, deve-se desligá-lo imediatamente e consultar seu concessionário Kenwood.
- Não tocar o aparelho durante sua operação pois sua superfície pode estar quente e causar queimaduras.
ACUIDADO
Para prevenir danos à máquina, deve-se tomar as seguintes precauções:
- Confirmar que o aparelho está conectado a uma fonte de alimentação de 12 V em corrente contínua, com o terminal negativo conectado à massa.
- Não abrir as tampas. de cima e de baixo do aparelho.
- Não instalar o aparelho num local exposto à luz solar direta ou calor e umidade excessivos. Evitar também locais com poeira em demasia ou a possibilidade de pingos de água.
- Ao trocar um fusível, deve-se utilizar somente um novo com a potência nominal prescrita (como está escrito no estojo). Usar um fusível com potência nominal errada pode causar mau funcionamento do aparelho.
- Para evitar curtos-circuitos ao trocar um fusível, primeiro deve-se desconectar a fiação.
NOTA
- Se aparecerem problemas durante a instalação, consulte o seu concessionário Kenwood.
- Se isto não resolver o problema, consulte o seu concessionário Kenwood.
Este produto não é instalado pelo fabricante de um veículo na linha de produção, nem pelo importador profissional de um veículo para um Estado Membro da UE.
Para Limpar o Aparelho
Caso a superfície do aparelho esteja suja, limpá-la com um pano de silício ou um trapo macio seco, após desconectá-lo da fonte de energia.
ACUIDADO
Não limpe o painel com um pano àspero ou com um pano embebido com solventes voláteis tais como dissolventes de tintas ou álcool. Eles podem arranhar a superfície do painel e/ou fazer com que as letras indicadoras descasquem.
Para impedir a descarga da bateria
Quando utilizar a unidade na posição ACC ON sem ligar o motor, descarrega a bateria. Utilize-a depois de ligar o motor.
Função de protecção
A função de protecção é activada nas seguintes situações:
Este aparelho dispõe duma função de protecção para esta unidade e seus altifalantes, contra possíveis problemas e acidentes.
Quando esta função de protecção é activada, a indicação de alimentação apaga e o amplificador pára de funcionar.
- Quando um cabo de altifalante pode estar em curto-circuito.
- Quando a saída de altifalante entra em contacto com a massa.
- Quando do malfuncionamento do aparelho, com um sinal de corrente contínua enviado à saída de altifalante.
- Quando a temperatura interna for alta e a unidade não funcionar.
- Quando um cabo massa da unidade central (unidade magnetofónica, leitor de discos compactos digitais, etc.) ou este próprio aparelho não está conectado a uma peça de metal que serve como massa eléctrica a passar electricidade ao terminal negativo ⊖ da bateria.
Cablagem
- Vá buscar o cabo da bateria desta unidade directamente à bateria. Se estiver ligado à instalação eléctrica do veículo, pode provocar o rebentamento dos fusíveis, etc.
- Caso um zumbido seja ouvido dos altifalantes com o motor funcionando, conectar um filtro de ruído de linha (opcional) a cada cabo de bateria.
- Não deixar o cabo em contacto directo com a borda da placa de ferro com o uso de ilhós.
- Conectar o cabo massa à parte metálica do chassis do automóvel que serve como massa eléctrica que passa electricidade ao terminal negativo da bateria. Não ligar a alimentação sem que o cabo massa tenha sido conectado.
- Não se esqueça de instalar de um fusível de protecção no cabo de alimentação junto à bateria. O fusível de protecção deve ter a mesma capacidade do fusível da unidade ou superior.
- Para o cabo de alimentação e a ligação à terra, utilize um cabo de alimentação do tipo de veículo (à prova de fogo) com uma capacidade superior à capacidade do fusível da unidade. (Utilize um cabo de alimentação com um diâmetro de 8 mm ^2 (AWG 8) ou superior.
- Quando são usados mais de um amplificador de potência, use um cabo de alimentação e fusível de protecção de capacidade superior à corrente máxima utilizada por cada amplificador.
Seleção de Altifalantes
- A potência de saída nominal dos altifalantes que vão ser ligados deverá ser superior à potência máxima (em Watts) do amplificador. A utilização de altifalantes com potência nominal de entrada inferior à potência de saída do amplificador, provocará a emissão de fumos bem como danos.

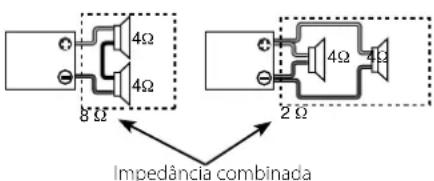

- Use altifalantes com impedância de 1Ω/2Ω ou superior. Quando pretender usar mais de um jogo de altifalantes, calcule a impedância combinada dos altifalantes e depois ligue altifalantes apropriados ao amplificador. (KAC-9152D: 1Ω ou superior, KAC-9102D/8152D/8102D: 2Ω ou superior)
NOTA
- A tampa de trás é fixa e não pode ser removida.
■ Controlo remoto (apenas o KAC-9152D/8152D)
Acessórios
| Denominação Vista externa Quantidade | ||
| Parafusos perfurantes ( 5 × 18 mm) | 4 | |
| Tampa de terminal (Borne d'alimentation) | 1 | |
| Câble d'entrée de niveau d'enceinte | 1 | |
| Chave sextavada | 1 | |
apenas o KAC-9152D/8152D
| Denominação Vista externa Quantidade | ||
| Cabo do controlo remoto | 1 | |
| Controlo remoto | 1 | |
| Suporte de montagem | 1 | |
| Parafusos perfurantes ( 2,6 × 12 mm) | 2 | |
Procedimento de instalação
Tendo em vista que há uma grande variedade de ajustes e conexões possíveis dependendo de sua aplicação, ler o manual de instruções detidamente para seleccionar o ajuste apropriado e a conexão correcta. O ajuste inadequado ou conexão incorrecta pode resultar em degradação sonora, geração de ruído ou até mesmo falta de som.
- Remover a chave da ignição e desconectar o terminal negativo ⊖ da bateria para evitar curto-circuito.
- Ajustar o aparelho de acordo com o modo desejado.
- Conectar os cabos de entrada e saída das unidades.
- Conectar os cabos de altifalante.
- Conectar o cabo de alimentação, o cabo de controlo de alimentação e o cabo massa, nesta ordem.

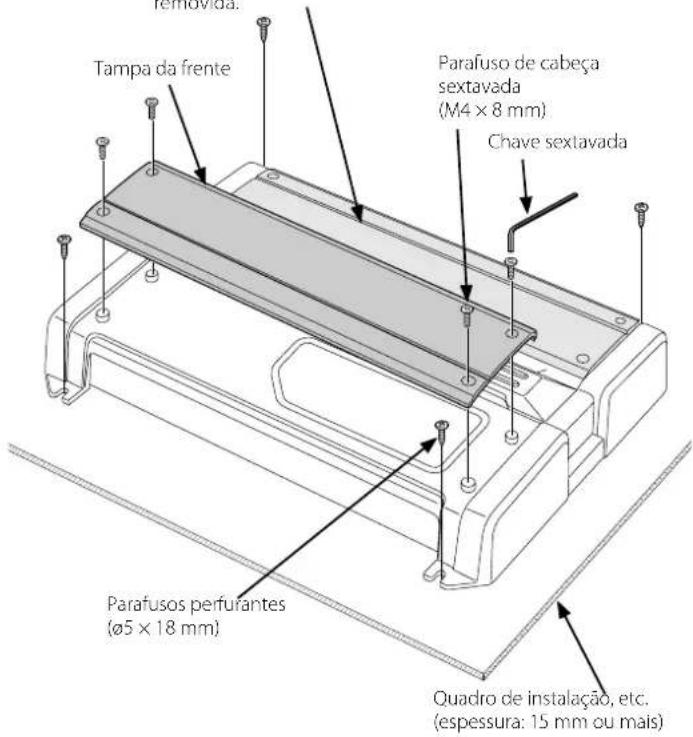

- Instale os acessórios de instalação da unidade.
- Ligue a unidade.

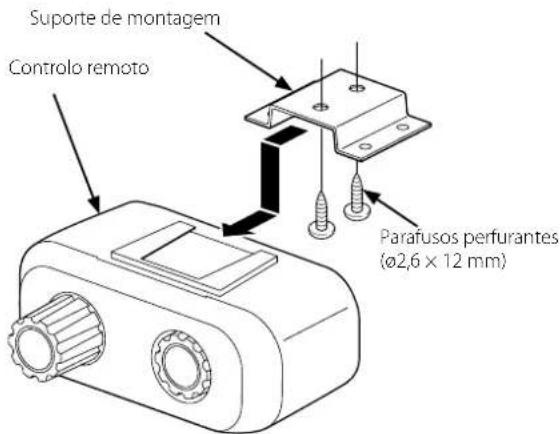

- Instale o controlador remoto. (apenas o KAC-9152D/8152D)
- Conectar o terminal negativo ⊖ da bateria.
ACUIDADO
- Não instale nos locais abaixo; (Local instável; Num local que interfira com a condução; Num local húmido; Num local poeirento; Num local quente; Num local sujeito aos raios solares; Num local sujeito a ar quente)
- Não instalar este aparelho debaixo dum tapete. Caso contrário o aumento de temperatura pode danificar este aparelho.
- Instalar este aparelho num local com fácil dissipação de calor. Uma vez instalado, não colocar nada sobre o aparelho.
- A temperatura da superfície do amplificador subirá durante o funcionamento. Instale o amplificador num local onde pessoas, resinas e outras substâncias sensíveis ao calor não entrem em contacto com ele.
- Ao fazer um orifício debaixo de um assento, no porta-bagagens, ou em qualquer outro ponto da viatura, verifique se não há perigo do outro lado, tal como depósito de gasolina, tubagem de travões, cablagens eléctricas, e tome o cuidado de não fazer riscos ou outros danos.
- Não instale perto do painel de instrumentos, tabuleiro posterior, ou partes de segurança dos air-bags.
- A instalação na viatura deverá ser feita firmemente num local que não obstrua a condução. Se o aparelho se soltar em consequência de um choque e atingir uma pessoa ou um elemento de segurança, poderá provocar ferimentos ou um acidente.
- Depois de instalar o aparelho, confirmar que o equipamento eléctrico, tais como lâmpadas de freio, indicadores de direcção do automóvel e o limpador do pára-brisas estão funcionando adequadamente.
ADVERTÊNCIA
Para evitar incêndio devido a curto-circuito nos fios, conectar um elo fusível ou um disjuntor próximo ao terminal positivo ⊕ da bateria.
▲CUIDADO
- Caso o som não seja emitido normalmente, desligar a alimentação imediatamente e verificar as conexões.
- Não deixe de desligar a alimentação antes de mudar o ajuste de qualquer um dos comutadores.
- No caso da queima dum fusível, verificar os cabos para ver se há curto-circuito, e substituir o fusível por um da mesma classe.
- Confirmar que não há cabos desconectados nem conectores em contacto com a carroceria do automóvel. Para evitar curto-circuito, não remover a cobertura dos cabos não conectados nem dos conectores.
- Conectar os cabos de altifalante aos conectores apropriados separadamente. O uso do cabo negativo do altifalante ou dos cabos de altifalante de massa em contacto com a carroceria do automóvel pode causar malfuncionamento deste aparelho.
- Depois de terminada a instalação, confirmar que as lâmpadas de freio, indicadores de direcção do automóvel e o limpador do pára-brisas estão funcionando adequadamente.
NOTA
- Não conectar cabos e condutores juntos a tomadas de entrada de cabo RCA e terminais de entrada de altifalantes, tendo em vista que isto pode causar malfuncionamento ou danos ao aparelho.
* comercialmente disponível
■Ligação Cabo RCA ou Entrada de nível do altifalante

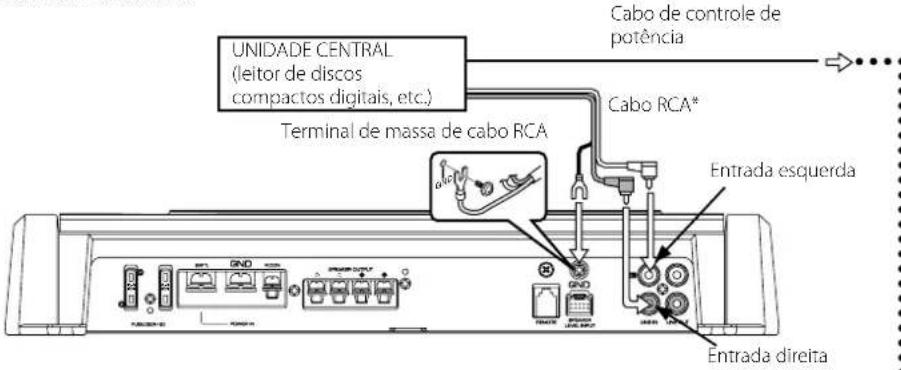

- Conexão de cabo RCA

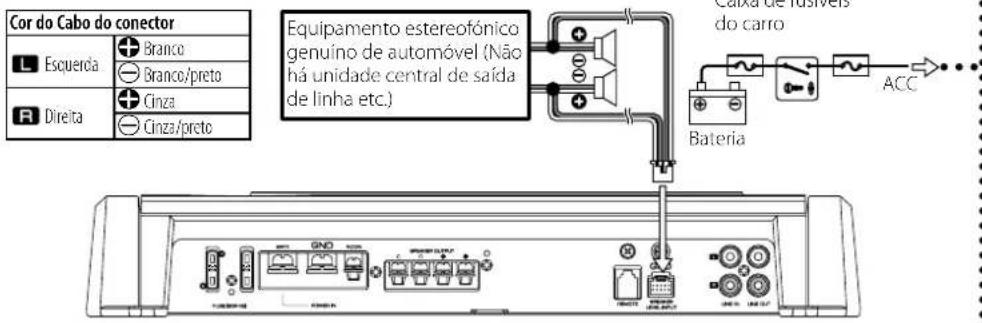

- Conexão de entrada de nível de altifalante

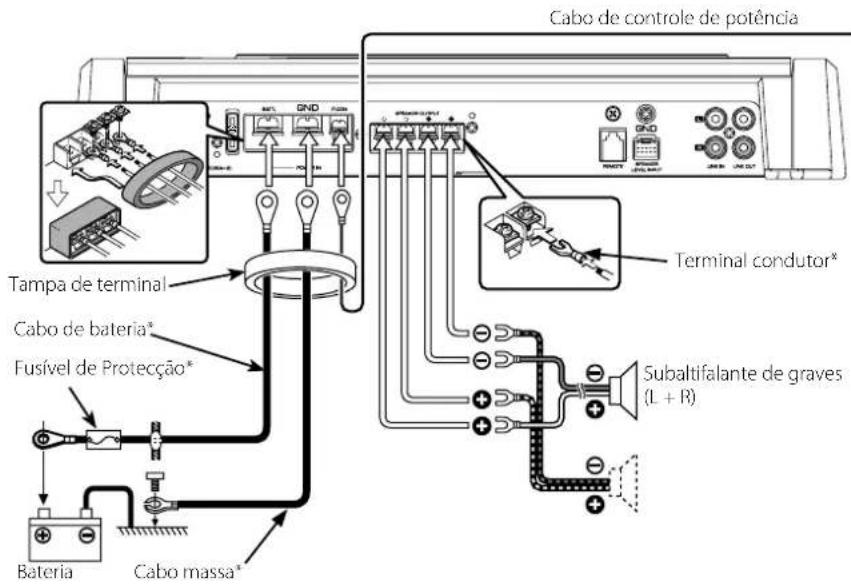

■Ligação dos fios de alimentação e dos fios dos altifalantes

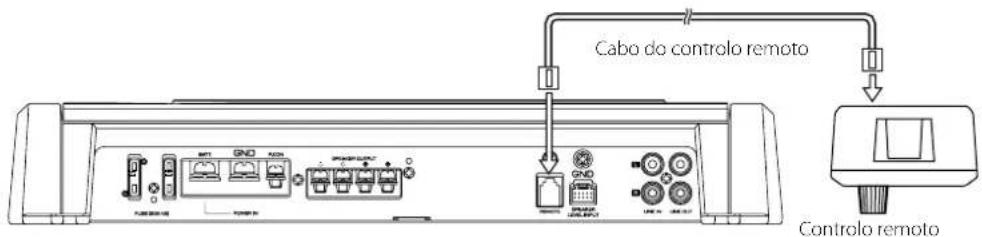

■Ligação do cabo do controlo remoto (apenas o KAC-9152D/8152D)
ACUIDADO
- Antes de ligar os cabos do controlador remoto, coloque sempre o controlo de nível de aumento de baixos em "0dB".
NOTA

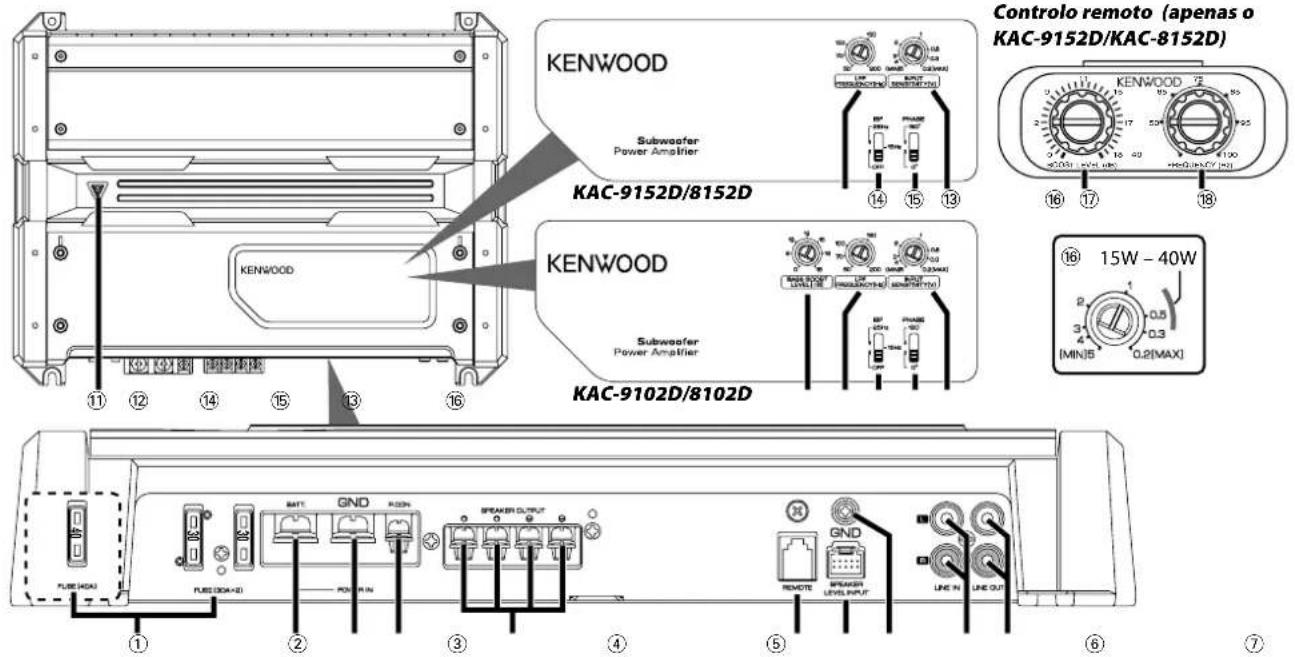

O painel de controlo está localizado por baixo da tampa da frente. Remova a tampa para aceder aos controlos para fazer ajustes. (Veja a página 21)
Se não conseguir encontrar o fusível com a capacidade especificada na sua loja etc., consulte o revendedor Kenwood.
② Terminal de bateria (BATT)
③ Terminal de massa (GND)
④ Terminal de controlo de corrente (P.CON)
Controla a activação/desactivação da unidade.
NOTA
Controla a corrente da unidade. Verifique se está ligado a todos os sistemas.
⑤ Terminais de saída de altifalante (SPEAKER OUTPUT)
• KAC-9152D
Tendo em vista que este aparelho aceita altifalantes com uma impedância mínima de 1 ohm, conectar altifalantes com impedância de 1 ohm ou mais a estes terminais.
• KAC-9102D/8152D/8102D
Tendo em vista que este aparelho aceita altifalantes com uma impedância mínima de 2 ohms, conectar altifalantes com impedância de 2 ohms ou mais a estes terminals.
ACUIDADO
A entrada nominal dos altifalantes não deve ser menor que a saída máxima do amplificador. Caso contrário, isto pode resultar em mal funcionamento.
⑥ Terminal REMOTE (apenas o KAC-9152D/8152D)
Liga o cabo do controlo remoto.
NOTA
Use o cabo do controlo remoto do acessório.
⑦ Terminal de entrada de nível de altifalante (SPEAKER LEVEL INPUT)
NOTA
- O equipamento estereofónico genuíno do automóvel deve ter uma saída de potência máxima de pelo menos 40 W.
- Não conectar os condutores de saída de altifalante dum amplificador de potência (opcional) aos terminais de entrada de altifalante desta unidade, tendo em vista que isto pode resultar em malfunctionamento ou danos ao aparelho.
- Não conectar cabos e condutores juntos a tomadas de entrada de cabo RCA e terminais de entrada de altifalantes, tendo em vista que isto pode causar malfuncionamento ou danos ao aparelho.
- Conectar o condutor de controlo de alimentação a uma fonte de energia que pode ser ligada/desligada pela chave de ignição do automóvel (linha acessória). Com esta conexão um ruído de impacto pode ser gerado quando a alimentação do equipamento estereofônico genuíno do automóvel é ligado/desligado.
⑧ Terminal massa de cabo RCA (GND)
Ao usar um cabo RCA com um condutor de massa, conectar o condutor de massa a este terminal.
⑨ Terminal de entrada de linha (LINE IN)
⑩ Terminal de saída de linha (LINE OUT)
O sinal do terminal de entrada da linha sai.
⑪ Indicação de alimentação
Quando a alimentação é ligada, esta indicação acende. Caso a indicação de alimentação não acenda quando o aparelho é ligado, sua função de protecção pode ser activada. Verificar se há qualquer indício de problema. (Veja a página 20)
⑫ Controlo de BASS BOOST LEVEL (apenas KAC-9152D/8152D) Compensa o nível de baixas frequências.
⑬ Controlo de frequência do filtro de baixa passagem (LPF FREQUENCY)
Serve para ajustar a saída da faixa de frequência deste aparelho.
⑭ Interruptor ISF (filtro de infrasons)
As frequências ultrabaixas que não podem ser reproduzidas nem mesmo por um subaltifalante de graves não se tornam som, mas tornam-se oscilações desnecessárias que afectam o som causando distorção, etc. Colocar este interruptor em "15 Hz" ou "25 Hz" faz cortar as frequê nícias abaixo dessas respectivas frequê nícias.
Isto melhora o rendimento de reprodução dos altifalantes através da eliminação de oscilações desnecessárias que não se tornam som.
⑮ Interruptor PHASE
Quando definir este interruptor para "180º" (Inversão), a fase de saída do altifalante é invertida.
16 Controlo de sensibilidade de entrada (INPUT SENSITIVITY)
Ajustar este controlo de acordo com o nível de pré-saída da unidade central conectada a esta unidade, ou com a saída de potência máxima do equipamento estereofónico genuíno do automóvel. Usar a ilustração à direita como referência.
NOTA
Para o nível de pré-saída ou saída de potência máxima, referir-se a
⑰ Controlo de BOOST LEVEL (nível de aumento de baixos) (apenas KAC-9152D/8152D)
Define o nível pelo qual a gama de baixas frequências deve ser aumentada.
18 Controlo de FREQUENCY (Frequência de aumento de baixos) (apenas KAC-9152D/8152D)
Define a frequência central à volta da qual a gama de baixas frequências deve ser aumentada.

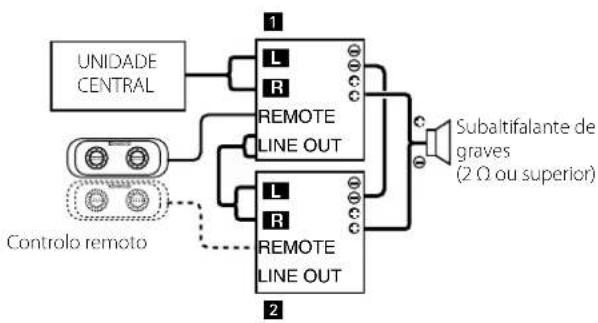

Um sistema Drive mono dupla é um sistema no qual 2 amplificadores monofónicos estão regulados em modo ponte para alimentar um subwoofer com um sinal de alto débito.
Configuração

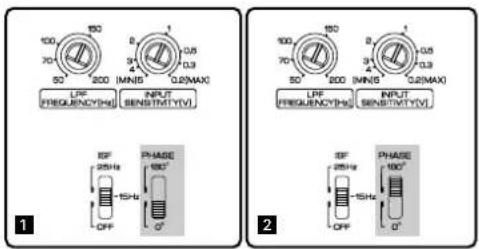

- Se usar a ligação como indicado, defina o amplificador 1 na fase para a frente (PHASE: 0°) e defina o amplificador 2 na fase para trás (PHASE: 180°).
- Defina todos os outros interruptores (excepto o interruptor "PHASE") dos amplificadores 1 e 2 na mesma posição.
Conexão
- Ligue o fio + do altifalante ao terminal + do amplificador 1. Ligue também o fio ⊖ do altifalante ao terminal + do amplificador 2.
- Ligue entre si os terminais ⊖ dos amplificadores 1 e 2.
- O controlo remoto pode ser usado apenas quando ligado ao amplificador 1 Pode ser usado para um controlo mais preciso se estiver também ligado ao amplificador 2.
ACUIDADO
- Ligue sempre entre si os terminais ⊖ dos amplificadores 1 e 2. Se um cabo for incorrectamente ligado entre os terminais + e ⊖ destes amplificadores, o circuito de protecção do amplificador é ligado.
- Use apenas um altifalante com uma impedância de 2Ω ou superior.
- Para proteger o sistema eléctrico de curto circuitos, assegure-se de que retira previamente o cabo ⊖ da bateria da viatura.
- Isole completamente os terminais do amplificador e os terminais dos altifalantes para evitar altas tensões dos periféricos.
O que pode parecer como defeito ou mau funcionamento no seu aparelho pode ser apenas o resultado de uma pequena falha de operação ou na fiação. Antes de chamar um técnico para consertá-lo, verifique primeiro na seguinte tabela os possíveis problemas.
| PROBLEMA CAUSA PROVÁVEL SOLUÇÃO | ||
| Ausência de som(Fusível queimado) | O cabo de entrada/saída está desconectado.O circuito de protecção pode estar activado.O volume está demasiado alto.O cabo do altifaslante está em curot -circuito. | Conectar correctamente o cabo de entrada/saída.Verificar as conexões referindo-se à.Substitua o fusível e use menor volume.Depois de verificar o fio do altifalante e de rectificar a causa do curot-circuito, substitua o fusível. |
| O nível de saída é muito baixo(ou alto). | O controlo de ajuste de sensibilidade de entrada não está ajustado à posição correcta. | Ajustar o controlo correctamente conforme indicado em. |
| A qualidade do som é baixa.(o som sai destorcido) | Os cabos de altifalantes estão conectados com a polaridade / invertida.Um cabo de altifalante está prensado por um parafuso na carroceria do automóvel.Os comutadores podem estar ajustados incorrectamente. | Conectá-los apropriadamente verificando a polaridade / dos terminais e os cabos também.Conectar o cabo de altifalante novamente de modo que não fique prensado por nada.Ajustar os comutadores apropriadamente de acordo com. |
| O controlo remoto não funciona. | O cabo do controlo remoto está desligado.O "BOOST LEVEL" é definido em "0dB". | Ligue firme e correctamente o cabo do controlo remoto.Ajuste o "BOOST LEVEL". |
Especificações
As especificações podem ser alteradas sem prévia notificação.
| Seção de áudio....KAC-9152D/9102D | KAC-8152D/8102D | |
| Saída de potência máxima....1800 W (KAC-9152D) | 1100 W | |
| 1700 W (KAC-9102D) | ||
| Saída de potência nominal (+B = 14,4 V) | ||
| (4 Ω) (DIN45324, +B = 14,4 V)....500 W × 1 | 300 W × 1 | |
| (2 Ω) (100 Hz, 0,9 % THD)....900 W × 1 (KAC-9152D) | 550 W × 1 | |
| 850 W × 1 (KAC-9102D) | ||
| (1 Ω) (100 Hz, 1,0 % THD)....900 W × 1 (KAC-9152D) | — | |
| Resposta de frequência (+0, -3 dB)....5 Hz – 200 Hz | 5 Hz – 200 Hz | |
| Sensibilidade (saída nominal) (MÁX.)....0,2 V | 0,2 V | |
| (MÍN.)....5,0 V | 5,0 V | |
| Impedância de entrada....10 kΩ | 10 kΩ | |
| Relação sinal/ruído....≤96 dB | ≤96 dB | |
| Frequência de filtro de baixa passagem (24 dB/oitava)....50 – 200 Hz (variável) | 50 – 200 Hz (variável) | |
| Frequência do filtro infrasónico (18 dB/oitava)....15 / 25 Hz | 15 / 25 Hz | |
| Inversor de fase....0° (Normal) / 180° (Invertido) | 0° (Normal) / 180° (Invertido) | |
| Circuito Enfatizador de Baixos....0 – 18 dB (variável) | 0 – 18 dB (variável) | |
| Frequência de aumento de baixos....40 – 100 Hz (variável) (KAC-9152D) | 40 – 100 Hz (variável) (KAC-8152D) | |
| 40 Hz (KAC-9102D) | 40 Hz (KAC-8102D) | |
| Geral | KAC-9152D/9102D | KAC-8152D/8102D |
| Tensão operacional | 14,4 V (11 - 16 V tolerável) | 14,4 V (11 - 16 V tolerável) |
| Consumo de energia | 60 A | 40 A |

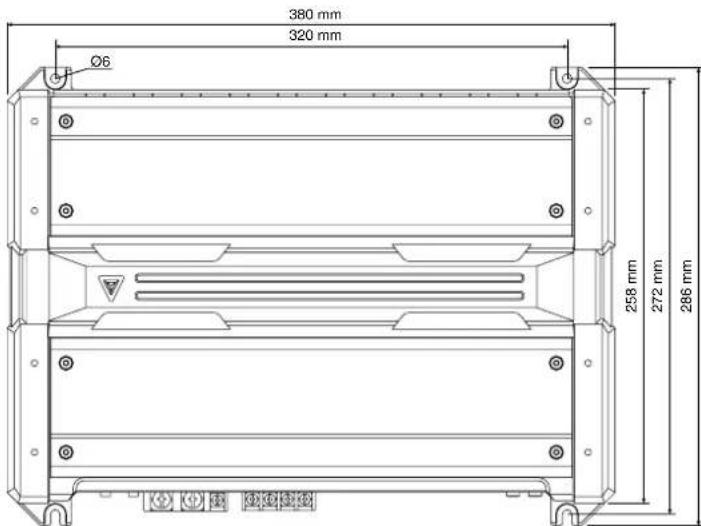

| Dimensões de instalação (L × A × P) | 380 × 61 × 286 mm | 380 × 61 × 286 mm |
| Peso | 5,8 kg (KAC-9152D) | 5,6 kg (KAC-8152D) |
| 5,7 kg (KAC-9102D) | 5,5 kg (KAC-8102D) |
