Producttype	Autoradio
Model	KAC-8152D
Merk	KENWOOD
Versterkerklasse	Klasse D
Kanalen	1 (Mono)
RMS-uitgangsvermogen (4 Ohm)	200 W
RMS-uitgangsvermogen (2 Ohm)	400 W
Frequentiebereik	10 Hz – 100 Hz
Ingangsgevoeligheid	200 mV – 6 V
Laagdoorlaatfilter	Ja (40 Hz – 120 Hz)
Subsonisch filter	Ja (15 Hz)
Bass Boost	0 – 18 dB
Afmetingen (B x H x D)	330 x 60 x 250 mm
Gewicht	2,2 kg
Bedrijfsspanning	14,4 V gelijkstroom
Zekering	30 A
Ingangen	2 x Cinch (L/R)
Uitgangen	Luidsprekerklemmen
Afstandsbediening	Bedrade bass-niveau afstandsbediening (inbegrepen)
Reiniging	Afvegen met een droge doek; geen agressieve reinigingsmiddelen gebruiken.
Ventilatie	Zorg voor voldoende ventilatie; niet afdekken.

Veelgestelde vragen - KAC-8152D KENWOOD

Hoe sluit ik de KAC-8152D aan op een 2-ohm belasting?

De versterker is ontworpen voor 2-ohm bedrijf. Sluit een subwoofer met 2 ohm impedantie aan op de luidsprekerklemmen. Zorg voor voldoende kabeldikte (minimaal 4 mm²).

Kan ik de KAC-8152D aansluiten op een fabrieksradio?

Ja, gebruik een hoogniveau-adapter (line-out converter) als de fabrieksradio geen cinch-uitgangen heeft. Sluit de adapter aan op de luidsprekeruitgangen van de radio en vervolgens op de cinch-ingangen van de KAC-8152D.

Welke zekering is vereist?

De aanbevolen zekeringwaarde is 30 A. Gebruik een platte zekering of een geschikte auto-zekering in de buurt van de accu.

Hoe stel ik het laagdoorlaatfilter correct in?

Stel het laagdoorlaatfilter (LPF) in op een frequentie tussen 80 Hz en 120 Hz, afhankelijk van de subwoofer en systeemafstemming. Voor pure subwoofertoepassing is 80 Hz typisch.

Waarom schakelt de versterker tijdens het gebruik uit?

Mogelijke oorzaken: oververhitting (slechte ventilatie), kortsluiting in de luidsprekerkabels of onderspanning. Controleer de bedrading en zorg ervoor dat de versterker niet overbelast wordt.

Kan ik twee subwoofers aansluiten?

Ja, als de totale impedantie minimaal 2 ohm is. Bijv. twee 4-ohm drivers parallel geschakeld geven 2 ohm. Let op de juiste fase-aanpassing.

Waar vind ik de gebruiksaanwijzing?

De gebruiksaanwijzing kan als PDF worden gedownload op notice-facile.com. Zoek naar 'Kenwood KAC-8152D' en selecteer uw taal.

Welke kabeldikte wordt aanbevolen?

Gebruik voor de stroomvoorziening 4 mm² (AWG 12) of dikker. De aardingskabel moet dezelfde dikte hebben. Voor luidsprekerkabel is 2,5 mm² voldoende.

Hoe sluit ik de bedrade bass-niveau afstandsbediening aan?

Verbind de afstandsbediening met de daarvoor bestemde aansluiting op de versterker (meestal gemarkeerd met 'Remote' of 'Bass Remote'). Bevestig het bedieningspaneel binnen handbereik van de bestuurder.

Wat betekent de power-/beschermings-LED op de versterker?

Brandt de Power-LED groen, dan is de versterker bedrijfsklaar. Brandt de Beschermings-LED rood, dan is er een storing (bijv. kortsluiting, oververhitting, onderspanning). Controleer de installatie.

GEBRUIKSAANWIJZING KAC-8152D KENWOOD

Voorkom persoonlijk letsel en/of brand en let derhalve op de volgende voorzorgen:

• Bij het verlengen van de kabels de accu of aarde moet u kabels gebruiken die voor gebruik in auto's zijn ontworpen of andere kabels met een doorsnede van tenminste 8 mm ^2 (AWG8) zodat de kabels niet worden aangetast of de isolatie van de kabels wordt beschadigd.
• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
• Schakel de spanning direkt uit en raadpleeg uw Kenwood handelaar indien er rook of een vreemde geur uit het toestel komt.
• Raak het toestel tijdens gebruik niet aan. Het toestel wordt namelijk heet en kan brandwonden veroorzaken indien u het aanraakt.

▲LET OP

Voorkom beschadiging van het toestel en let derhalve op de volgende voorzorgen:

• Kontroleer dat het toestel is aangesloten op een 12V gelijkstroombron met negatieve aarding.
• Open nooit de boven- of onderpanelen van het toestel.
• Installeer het toestel niet op plaatsen die aan het direkte zonlicht, hitte of extreme vochtigheid blootstaan. Vermijd tevens zeer stoffige plaatsen of plaatsen waar het toestel nat zou kunnen worden.
• Bij het vervangen van een zekering moet u altijd een nieuwe zekering van hetzelfde ampérage gebruiken. Het gebruik van een andere zekering veroorzaakt mogelijk een onjuiste werking van het toestel.
• Voorkom kortsluiting bij het vervangen van een zekering en ontkoppel derhalve eerst de bedradingsbundel.

OPMERKING

• Raadpleeg uw Kenwood handelaar indien u problemen of vragen over het installeren heeft.
• Raadpleeg uw Kenwood handelaar indien het toestel niet juist lijkt te functioneren.

Dit product wordt niet geïnstalleerd door de fabrikant van een voertuig op de productielijn, noch door de professionele invoerder van een voertuig in EU-lidstaten.

Batterij niet weggooien, maar inleveren als KCA.

Reinigen van het toestel

Veeg de ombouw indien deze vuil is met een siliconendoek of zachte droge doek schoon. Schakel wel eerst de spanning uit.

▲LET OP

Veeg het paneel niet schoon met een schurende doek of een doek die met vluchtige middelen zoals thinner en alcohol is bevochtigd. De afwerking van het paneel wordt hierdoor namelijk aangetast en/of de letters van de aanduidingen en indikators verdwijnen.

Voorkomen dat de accu leegloopt

Wanneer de eenheid wordt gebruik met het contactslot op ACC ON zonder de motor te starten, wordt de accu te zwaar belast. Gebruik de eenheid daarom met een draaiende motor.

Beveiligingsfunctie

Het beveiligingssysteem treedt onder de volgende omstandigheden in werking: Dit toestel beschikt over een beveiligingssysteem dat het toestel en de luidsprekers tegen diverse problemen beschermd. Indien de beschermingsfunktie wordt geaktiveerd, zal de POWER indikator doven en kan de versterker niet worden gebruikt.

• Een luidsprekersnoer wordt mogelijk kortgesloten.
• Indien de luidsprekeruitgangen in kontakt met de aarde komen.
• Indien het toestel niet juist funktioneert en een gelijkstroomsignaal naar de luidsprekeruitgangen wordt gestuurd.
• Wanneer de interne temperatuur hoog is en het toestel niet werkt.
• Indien een aardedraad van het middelste toestel (cassettereceiver, CD-receiver, etc.) of dit toestel niet op een metalen gedeelte van de auto dat in verbinding met de pool van de accu is aangesloten.

Bedrading

• Laat de accukabel voor deze eenheid rechtstreeks van de accu komen. Als de kabel wordt aangesloten op de bedrading van de auto, kunnen bijvoorbeeld de zekeringen doorslaan.
• Verbind een ruisonderdrukkingssnoer (los verkrijgbaar) met het spanningssnoer indien u ruis via de luidsprekers hoort wanneer de motor draait.
• Let op dat bij gebruik van de sluitring het draad niet direkt kontakt maakt met de rand van het ijzeren plaatje.
• Verbind de aardedraden met een metalen onderdeel van het chassis van de auto dat in verbinding met de min pool van de accu staat. Schakel de spanning niet aan (ON) indien de aardedraden niet zijn aangesloten.
• Installeer altijd een zekering in de voedingskabel in de buurt van de accu. De zekering moet dezelfde capaciteit (of iets meer) hebben als de zekering van de eenheid zelf.
• Gebruik voor de voedingskabel en aarding een type kabel (brandbestendig, speciaal voor auto's) met een capaciteit die hoger ligt dan die van de zekering van de eenheid. (Gebruik een voedingskabel met een diameter van 8 mm ^2 (AWG 8) of meer.)
• Wanneer er meerdere vermogensversterkers worden gebruikt, gebruikt u draden en zekeringen met een grotere capaciteit dan de totale maximum spanning die door elke versterker van de accu wordt getrokken.

Het kiezen van luidsprekers

• Het nominale ingangsvermogen van de aan te sluiten luidsprekers moet groter zijn dan het maximum uitgangsvermogen (in Watt) van de versterker. Als er luidsprekers worden gebruikt waarvan het ingangsvermogen lager is dan het uitgangsvermogen van de versterker, dan kunnen luidsprekers en versterker worden beschadigd.
• Gebruik luidsprekers met een impedantie van tenminste 1 /2 . Als er meer totale een impedance te luidsprekers moet worden aangesloten, dan berekent u de lidte impedantie van de luidsprekers en sluit u luidsprekers aan die voor deze versterker geschikt zijn.
  (KAC-9152D: 1Ω of hoger, KAC-9102D/8152D/8102D: 2Ω of hoger)

Gecombineerde impedantie

OPMERKING

- De achterzijde van de afdekking is vast en kan niet worden verwijderd.

■ Afstandsbediening (uitsluitend de KAC-9152D/8152D)

Toebehoren

Naam van onderdeel Afbeelding Aantal
Zelf-tappende schroefven ( 5 × 18 mm)		4
Afdekking voor aansluiting(Aansluiting voorspanningssnoer)		1
Luidsprekerniveau-ingangskabel		1
Inbussleutel		1

uitsluitend de KAC-9152D/8152D

Naam van onderdeel Afbeelding Aantal
Afstandsbedieningskabel		1
Afstandsbediening		1
Montagesteun		1
Zelf-tappende schroefven ( 2,6 × 12 mm)		2

Handelingen voor het installeren

Er zijn verschillende instellingen en verbindingen mogelijk al naar gelang uw opstelling en het gebruik. Lees derhalve de gebruiksaanwijzing door om de juiste methode te kiezen voor het instellen en verbinden.

1. Haal de kontaksleutel uit het slot en ontkoppel de negatieve pool ⊖ van de accu ter voorkoming van kortsluiting.
2. Stel het toestel voor gebruik in.
3. Verbind de ingangs- en uitgangskabels van de toestellen.
4. Verbind de luidsprekerkabels.
5. Verbind het spanningsdraad, spanningsregeldraad en aardedraad in deze volgorde.

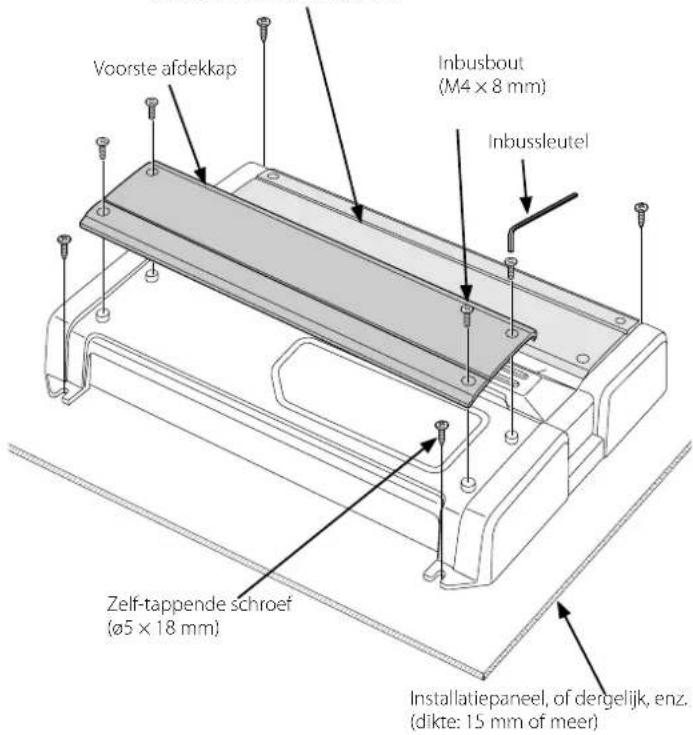

6. Monteer de installatiebevestigingen in de eenheid.
7. Sluit de eenheid aan.

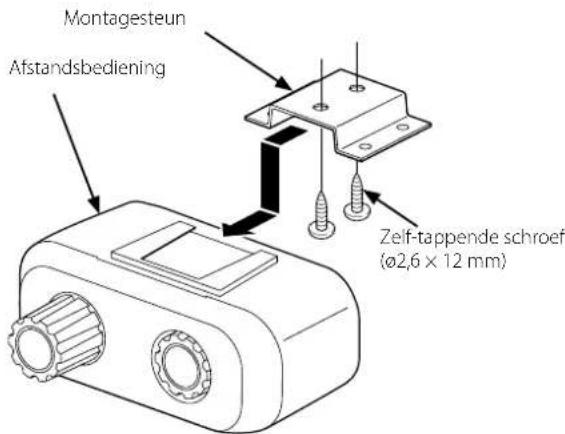

8. Installeer de afstandsbediening. (uitsluitend de KAC-9152D/8152D)
9. Verbind de negatieve pool ⊖ van de accu.

▲LET OP

• Monteer de eenheid niet: (op een instabiele plaats; op een plaats die het sturen bemoeilijkt; op een vochtige plaats; op een stoffige plaats; op een plaats die warm wordt; in direct zonlicht; op een plaats waar warme lucht stroomt)
• Installeer het toestel niet onder een mat of dergelijke. Opgewekte warmte kan anders niet ontsnappen met beschadiging van het toestel tot gevolg.
• Installeer het toestel zodanig dat de ventilatie van het toestel niet wordt gehinderd.

Plaats geen voorwerpen bovenop het toestel.

• De behuizing van de versterker wordt tijdens gebruik warm. Daarom dient de versterker zodanig geinstalleerd te worden, dat er geen mensen of voorwerpen die gevoelig zijn voor warmte mee in aanraking kunnen komen.
• Wanneer er onder de zitting of in de kofferbak gaten in de carrosserie moeten worden aangebracht, dient u eerst te controleren of er geen gevaar bestaat dat de benzinetank, remleidingen of kabelbomen doorboort kunnen worden. Voorkom bovendien dat u krassen of andere beschadigingen veroorzaakt.
• Installeer de versterker niet in het dashboard, op de hoedenplank of op plaatsen waar de airbags worden belemmerd.
• Installeer de versterker zodanig, dat het besturen van het voertuig niet wordt belemmerd. Als de versterker door schokken of trillingen losraakt, kan een ongeval worden veroorzaakt.
• Kontroleer na het installeren van het toestel dat de diverse elektrische funkties van het toestel, zoals de remlichten, richtingaanwijzers en ruitewissers, normaal funktioneren.

▲WAARSCHUWING

Sluit ter voorkomen van kortsluiting een zekering of onderbreker aan in de buurt van de accupool.

▲LET OP

• Schakel de spanning direkt uit en kontroleer de verbindingen indien het geluid niet normaal wordt weergegeven.
• Schakel de spanning beslist uit alvorens een van de schakelaars in een andere stand te drukken.
• Kontroleer de kabels op sluiting indien de zekering doorbrandt. Vervang vervolgens de zekering door een zekering van hetzelfde ampérage.
• Kontroleer dat kabels die niet zijn aangesloten en stekkers geen kontakt met het chassis van de auto maken. Voorkom kortsluiting en verwijder nooit de kapjes van kabels of stekkers die niet zijn aangesloten.
• Verbind de luidsprekerkabels afzonderlijk met de overeenkomende luidsprekeraansluitingen. Dit toestel funktioneert mogelijk niet indien de negatieve kabel van de luidsprekers of aardekabels van de luidspreker tevens kontakt maken met het chassis van de auto.
• Kontroleer dat de remlichten, richtingaanwijzers en ruitewissers na het installeren van dit toestel juist funktioneren.

OPMERKING

- Sluit geen kabels en snoeren aan op zowel de RCA tulpstekkeringangsaansluitingen en luids prekeringangsaansluitingen tegelijkertijd, daar dit storing en beschadiging kan veroorzaken.

* in de handel verkrijgbaar

■ RCA-kabel- of luidsprekerniveau-ingangsaansluiting

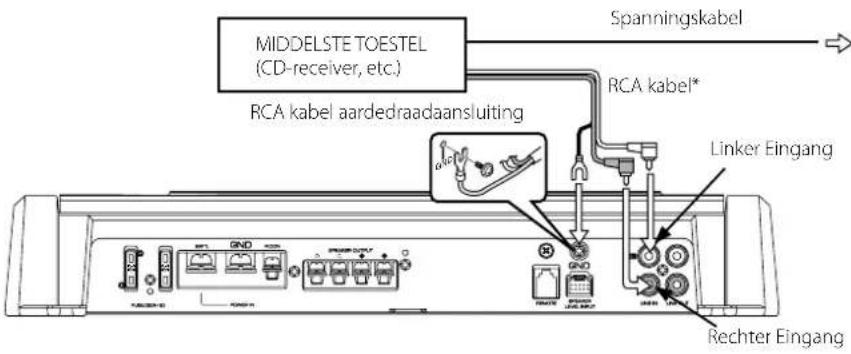

• Aansluiten van de RCA kabel

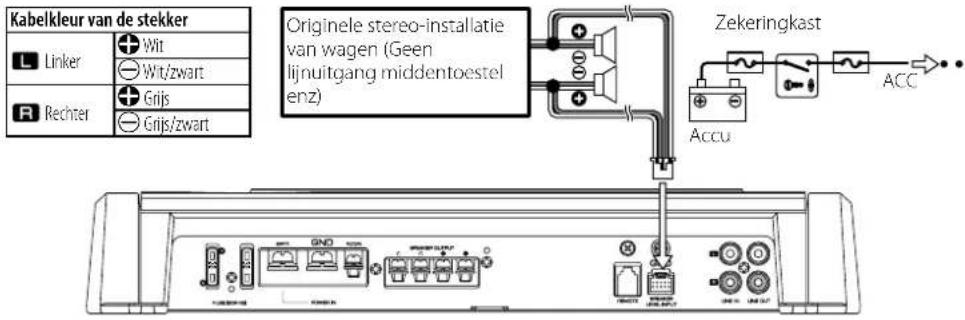

• Luidsprekerniveau ingangsaansluiting

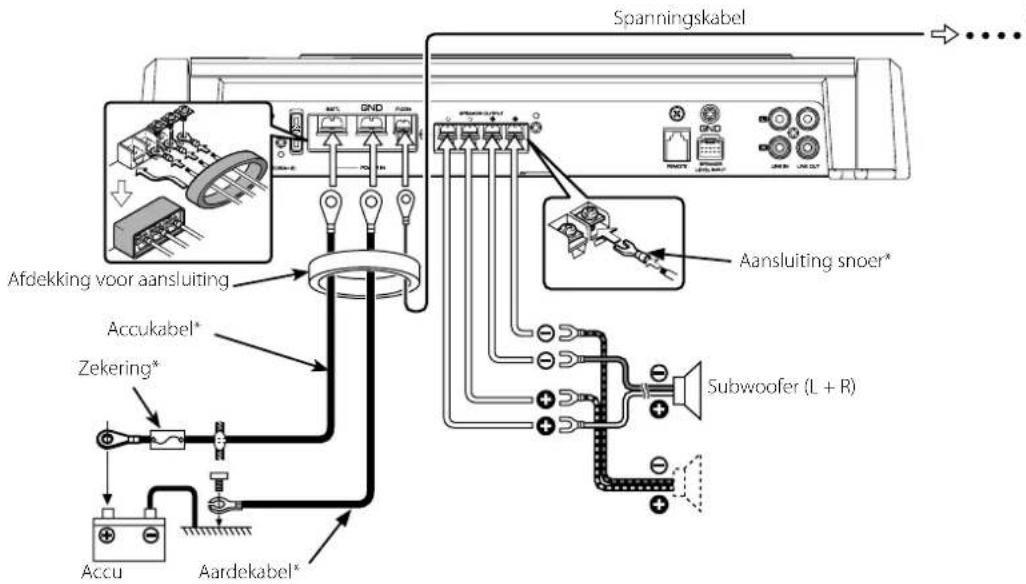

■ Aansluiten van stroom- en luidsprekerkabels

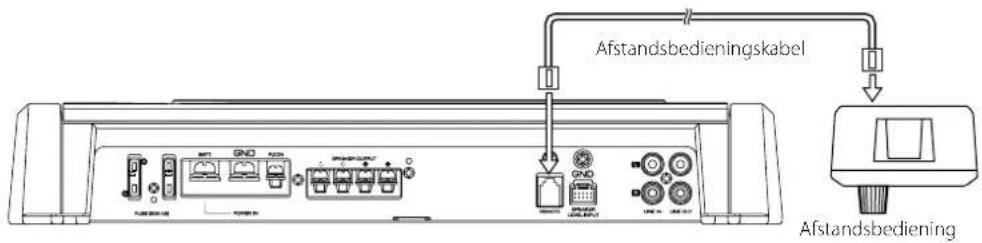

■ Aansluiting van afstandsbedieningskabel (uitsluitend de KAC-9152D/8152D)

▲LET OP

- Zet het niveau van de basversterking altijd op "0dB" voordat u de kabels van de afstandsbediening aansluit.

Het bedieningspaneel bevindt zich onder de voorste afdekking. Verwijder de afdekking om toegang te krijgen tot de bedieningselementen. (Zie p. 9)

Als u geen zekering met de opgegeven waarden in uw winkel vindt, neem dan contact op met uw Kenwood-dealer.

② Spanningsaansluiting (BATT)

③ Aarde-aansluiting (GND)

④ Aansluiting voor stroomregeling (P.CON)

Hiermee wordt de eenheid aan- en uitgezet (ON/OFF).

OPMERKING

Hiermee wordt de stroomvoorziening naar de eenheid geregeld. Let erop dat deze op alle systemen wordt aangesloten.

⑤ SPEAKER OUTPUT aansluitingen

• KAC-9152D

Met dit toestel kunt u luidsprekers met een minimale impedantie van 1 Ohm gebruiken. Sluit luidsprekers met een impedantie van 1 Ohm of hoger op deze aansluitingen aan.

• KAC-9102D/8152D/8102D

Met dit toestel kunt u luidsprekers met een minimale impedantie van 2 Ohm gebruiken. Sluit luidsprekers met een impedantie van 2 Ohm of hoger op deze aansluitingen aan.

▲LET OP

Het nominale ingangsvermogen van de luidsprekers mag niet minder dan het maximale uitgangsvermogen van de versterker zijn. Het systeem zal niet juist funktioneren indien dit niet het geval is.

⑥ REMOTE-aansluiting (uitsluitend de KAC-9152D/8152D)

Hierop wordt de afstandsbedieningskabel aangesloten.

OPMERKING

⑦ SPEAKER LEVEL INPUT aansluiting

OPMERKING

• De originele stereo-installatie dient een uitgangsvermogen van maximaal 40W te hebben.
• Sluit geen luidsprekeruitgangssnoeren van een eindversterker (los verkrijgbaar) aan op de luidsprekeringangsaansluitingen van dit toestel daar dit storing of beschadiging kan veroorzaken.
• Sluit geen kabels en snoeren aan op zowel de RCA tulpstekkeringangsaans luitingen en luidsprekeringangsaansluitingen tegelijkertijd, daar dit storing en beschadiging kan veroorzaken.
• Sluit de voedingskabel aan op een voedingsbron die aan en uit kan wordt geschakeld middels het kontaktslot (ACC leiding). In geval van een dergelijke aansluiting kan er schakelstoring worden opgewekt als de originele stereo-installatie van de wagen aan en uit wordt geschakeld.

⑧ RCA kabelaardedraadaansluiting (GND)

Bij gebruik van een RCA kabel met een aardedraad, dient u de aardedraad met deze aansluiting te verbinden.

⑨ LINE IN aansluiting

⑩ Lijnuitgang (LINE OUT)

Het signaal dat wordt ingevoerd vanaf de lijningang wordt uitgevoerd.

⑪ POWER indicator

Als het toestel is aangeschakeld zal de POWER indikator oplichten. Indien de POWER indikator niet oplicht als het toestel is aangeschakeld, dan is mogelijk het beveiligingssysteem geaktiveerd. Kontroleer in dat geval of en sprake is van storing of een probleem. (Zie p. 8)

⑫ BASS BOOST LEVEL-regelaar (alleen KAC-9102D/8102D)

Hiermee stelt u het lagefrequentieniveau in dat moet worden gecompenseerd.

⑬ LPF (Laag-doorlaatfilter) FREQUENCY regelaar

Deze regelaar stelt de frekwentiebanduitgang van het toestel af.

Ultra-lage frekwenties die zelfs niet door een subwoofer kunnen worden weergegeven worden in onnodige trillingen omgezet waardoor het geluid bijvoorbeeld wordt vervormd. Door deze schakelaar naar "15 Hz" of "25 Hz" te drukken worden de frequenties onder de gekozen waarde afgesneden. De weergave via de luidsprekers wordt hierdoor verbeterd omdat onnodige trillingen die geen deel van het geluid uitmaken niet worden weergegeven.

⑮ PHASE schakelaar

Wanneer deze schakelaar op "180" wordt gezet (omgekeerd), wordt de uitgangsfase van de luidspreker omgekeerd.

⑯ INPUT SENSITIVITY regelaar

Stel deze regelaar in overeenkomstig het pre-uitgangsniveau van het op dit toestel aangesloten middentoestel, of overeenkomstig het maximum uitgangsvermogen van de origineel bij de wagen geleverde auto stereoinstallatie.

Gebruik het diagram hier rechts ter referentie.

OPMERKING

Zie het gedeelte aangaande de in de gebruiksaanwijzing van het middentoestel voor het pre-uitgangsniveau of het maximum uitgangsvermogen.

⑰ BOOST LEVEL-regelaar (basversterkingsniveau) (alleen KAC-9152D/8152D)

Hiermee stelt u het niveau in waarmee het lagefrequentiebereik moet worden versterkt.

18 FREQUENCY-regelaar (basversterkingsfrequentie) (alleen KAC-9152D/8152D)

Hiermee stelt u de middenfrequentie in waarrond het lagefrequentiebereik moet worden versterkt.


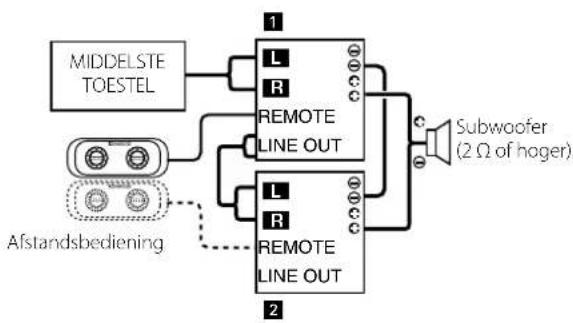

In een systeem met dubbele mono-aandrijving zijn 2 monoversterkers beide ingesteld op de overbrugde modus voor het aansturen van één subwoofer met een hoogvermogenssignaal.

Instelling

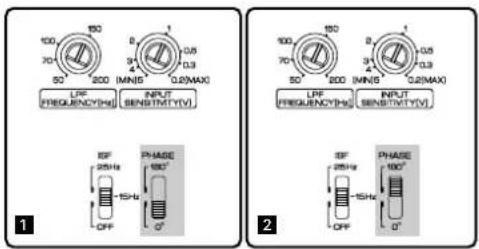

1. Als u de getoonde aansluiting gebruikt, stelt u versterker 1 in op de voorwaartse fase (PHASE: 0°) en stelt u versterker 2 in op de omgekeerde fase (PHASE: 180°).
2. Stel alle andere schakelaars (behalve de "PHASE"-schakelaar) van versterkers 1 en 2 in op dezelfde stand.

Aansluitingen

1. Sluit de ⊕-luidsprekerkabel aan op de ⊕-klem van de versterker 1. Sluit ook de ⊕-luidsprekerkabel aan op de ⊕-klem van de versterker 2.
   2.Sluit de ⏻-klemmen van de versterkers 1 - en 2 op elkaar aan.
2. De afstandsbediening kan worden gebruikt wanneer alleen versterker 1 is aangesloten. Een meer nauwkeurige regeling is mogelijk als ook versterker 2 wordt aangesloten.

▲LET OP

• Sluit altijd de -klemmen van versterkers 1- en 2 op elkaar aan. Als een kabel verkeerd wordt aangesloten tussen de + - en -klemmen van deze versterkers, wordt het beschermingscircuit van de versterker ingeschakeld.
• Gebruik uitsluitend luidsprekers met een impedantie van 2Ω of hoger.
• Om het elektrisch systeem te beschermen tegen een kortsluiting, moet u vooraf de minkabel van de accu van het voertuig loskoppelen.
• Isoleer de versterkerklemmen en de luidsprekerklemmen volledig om een hoge spanning van randapparatuur te vermijden.

Vele problemen worden slechts veroorzaakt door een verkeerde bediening of verkeerde verbindingen. Kontroleer voordat u uw handelaar raadpleegt eerst de volgende lijst voor een mogelijke oplossing van uw probleem.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
Geen geluid.(Zekering doorgebrand)	• Ingang (of uitgang) kabels zijn ontkoppeld.• Het beschermingscircuit is mogelijk geaktiveerd.• Volume is te hoog.• Het luidsprekersnoer is kortgesloten.	• Verbind de ingang (of uitgang) kabels.• Kontroleer de verbindingen aan de hand van.
		• Vervang de zekering en stel het volume lager in.• Controleer het luidsprekersnoer, los de oorzaak van de kortsluiting op, en vervang dan de zekering.
Het uitgangsniveau is te laag (of te hoog).	• Het ingangsgevoeligheidsniveau is niet juist ingesteld.	• Stel de regelaar in zoals beschreven bij.
De geluidskwaliteit is slecht.(Het geluid is vervormd.)	• De luidsprekerkabels zijn verkeerd aangesloten ( / verwisseld).• Een luidsprekerkabel is vastgeklemd door een schroef van het carrosserie.• De schakelaars zijn mogelijk niet in de juiste stand gesteld.	• Sluit de kabels juist aan. Let op de en polen van zowel de kabels als de aansluitingen.• Sluit de luidsprekerkabel weer aan en zorg dat de kabel niet wordt afgeklemd.• Druk de schakelaars in de juiste stand aan de hand van.
De afstandsbediening werkt niet.	• De afstandsbedieningskabel is losgekoppeld.• Het "BOOST LEVEL" is ingesteld op "0dB".	• Sluit de afstandsbedieningskabel stevig en juist aan.• Regel het "BOOST LEVEL" bij.

Technische gegevens

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Audio-gedeelte......KAC-9152D/9102D		KAC-8152D/8102D
Maximum uitgangsvermogen......1800 W (KAC-9152D)		1100 W
	1700 W (KAC-9102D)
Nominaal spanningsuitgang (+B = 14,4 V)
(4 Ω) (DIN45324, +B = 14,4 V)......500 W × 1		300 W × 1
(2 Ω) (100 Hz, 0,9 % THD)......900 W × 1 (KAC-9152D)		550 W × 1
	850 W × 1 (KAC-9102D)
(1 Ω) (100 Hz, 1,0 % THD)......900 W × 1 (KAC-9152D)		—
Frekwentiebereik (+0, -3 dB)......5 Hz – 200 Hz		5 Hz – 200 Hz
Ingangsgevoeligheid (bij nominaal uitgang) (Max)......0,2 V		0,2 V
	(Min)......5,0 V	5,0 V
Ingangs impedantie......10 kΩ		10 kΩ
Signaal/ruisverhouding......≤96 dB		≤96 dB
Laag-doortlaatfilter frekwentie (24 dB/okt.)......50 – 200 Hz (veranderlijk)		50 – 200 Hz (veranderlijk)
Infrasonische filter frekwentie (18 dB/okt.)......15 / 25 Hz		15 / 25 Hz
Faseomkeerschakeling......0° (Normaal) / 180° (Omgekeerd)		0° (Normaal) / 180° (Omgekeerd)
Versterkingscircuit voor de lage tonen......0 – 18 dB (veranderlijk)		0 – 18 dB (veranderlijk)
Basversterkingsfrequentie......40 – 100 Hz (veranderlijk) (KAC-9152D)		40 – 100 Hz (veranderlijk) (KAC-8152D)
	40 Hz (KAC-9102D)	40 Hz (KAC-8102D)

Algemen	KAC-9152D/9102D	KAC-8152D/8102D
Gebruiks voltagee	14,4 V (11 – 16 V geoorloofd)	14,4 V (11 – 16 V geoorloofd)
Stroomverbruik	60 A	40 A

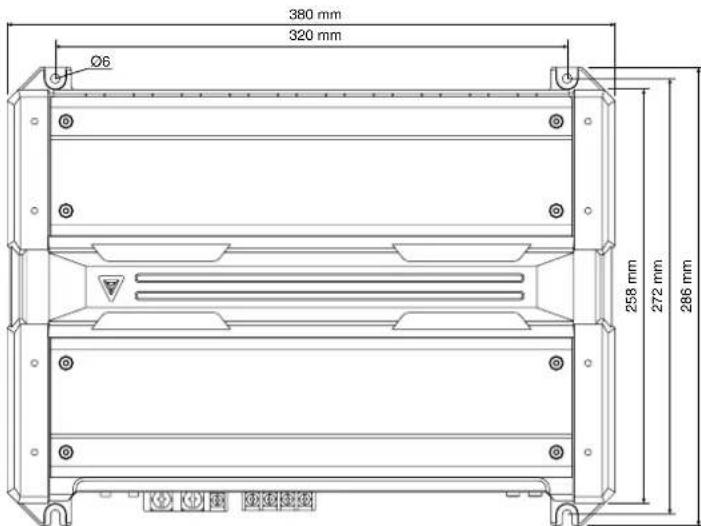

Installatieafmetingen (B × H × D)	380 × 61 × 286 mm	380 × 61 × 286 mm
Gewicht	5,8 kg (KAC-9152D)	5,6 kg (KAC-8152D)
	5,7 kg (KAC-9102D)	5,5 kg (KAC-8102D)

AVVERTENZA
