Tipo di prodotto	Autoradio
Modello	KAC-8152D
Marca	KENWOOD
Classe dell'amplificatore	Classe D
Canali	1 (Mono)
Potenza di uscita RMS (4 Ohm)	200 W
Potenza di uscita RMS (2 Ohm)	400 W
Risposta in frequenza	10 Hz – 100 Hz
Sensibilità di ingresso	200 mV – 6 V
Filtro passa-basso	Sì (40 Hz – 120 Hz)
Filtro subsonico	Sì (15 Hz)
Potenziamento bassi	0 – 18 dB
Dimensioni (L x A x P)	330 x 60 x 250 mm
Peso	2,2 kg
Tensione di esercizio	14,4 V CC
Fusibile	30 A
Ingressi	2 x RCA (L/R)
Uscite	Morsetti per altoparlanti
Telecomando	Telecomando cablato per il livello dei bassi (incluso)
Pulizia	Pulire con un panno asciutto; non usare detergenti aggressivi
Ventilazione	Assicurarsi di una ventilazione adeguata; non coprire

Domande frequenti - KAC-8152D KENWOOD

Come collego il KAC-8152D a un carico da 2 ohm?

L'amplificatore è progettato per il funzionamento a 2 ohm. Collega un subwoofer con impedenza di 2 ohm ai morsetti degli altoparlanti. Assicurati di utilizzare cavi di sezione adeguata (almeno 4 mm²).

Posso collegare il KAC-8152D a una radio originale?

Sì, usa un adattatore di livello alto (convertitore line-out) se la radio originale non ha uscite RCA. Collega l'adattatore alle uscite degli altoparlanti della radio e poi agli ingressi RCA del KAC-8152D.

Quale fusibile è necessario?

Il valore del fusibile raccomandato è 30 A. Usa un fusibile piatto o un fusibile automobilistico appropriato vicino alla batteria.

Come regolo correttamente il filtro passa-basso?

Imposta il filtro passa-basso (LPF) a una frequenza tra 80 Hz e 120 Hz, a seconda del subwoofer e dell'accordatura del sistema. Per un uso puramente subwoofer, 80 Hz sono tipici.

Perché l'amplificatore si spegne durante il funzionamento?

Possibili cause: surriscaldamento (scarsa ventilazione), cortocircuito sui cavi degli altoparlanti o tensione insufficiente. Controlla il cablaggio e assicurati che l'amplificatore non sia sovraccarico.

Posso collegare due subwoofer?

Sì, se l'impedenza totale è di almeno 2 ohm. Ad esempio, due driver da 4 ohm collegati in parallelo danno 2 ohm. Fai attenzione al corretto allineamento di fase.

Dove trovo il manuale di istruzioni?

Il manuale di istruzioni può essere scaricato in PDF su notice-facile.com. Cerca 'Kenwood KAC-8152D' e seleziona la tua lingua.

Quale sezione del cavo è consigliata?

Per l'alimentazione, usa un cavo di 4 mm² (AWG 12) o più spesso. Il cavo di massa deve avere la stessa sezione. Per i cavi degli altoparlanti, 2,5 mm² sono sufficienti.

Come collego il telecomando cablato per il livello dei bassi?

Collega il telecomando all'apposito connettore sull'amplificatore (solitamente etichettato 'Remote' o 'Bass Remote'). Fissa il pannello di controllo a portata del conducente.

Cosa significa il LED di alimentazione/protezione sull'amplificatore?

Se il LED di alimentazione è verde, l'amplificatore è pronto. Se il LED di protezione è rosso, c'è un errore (ad esempio cortocircuito, surriscaldamento, tensione insufficiente). Controlla l'installazione.

MANUALE UTENTE KAC-8152D KENWOOD

AMPLIFICATORE DI POTENZA SUBWOOFER ▶ pagina 14-19

ISTRUZIONI PER L'USO

Per evitare lesioni e/o incendi, osservare le seguenti precauzioni:

• Quando si prolungano i cavi della batteria o di massa, accertarsi di usare cavi appositi per autoveicoli o cavi con un'area di 8 mm ^2 (AWG8) o un un'area maggiore per evitare il deterioramento dei cavi e danni al rivestimento dei cavi.
• Per evitare cortocirculti, non inserire mai oggetti di metallo (come monete o strumenti di metallo) all'interno dell'apparecchio.
• Se l'apparecchio comincia ad emettere fumo o odori strani, spegnerlo immediatamente e rivolgersi ad un Centro di Assistenza Autorizzato Kenwood.
• Non toccate l'unità, dato che essa si surriscalda nel corso dell'uso e può quindi causare ustioni.

ATTENZIONE

Per evitare danni all'apparecchio, osservare le seguenti precauzioni:

• Assicuratevi che l'unità sia collegata ad un sistema di alimentazione CC da 12 V e con una massa negativa.
• Non aprire il coperchio superiore o il coperchio inferiore dell'apparecchio.
• Non installare l'apparecchio in un luogo esposto alla luce solare diretta, o al calore o all'umidità eccessivi. Evitare anche luoghi molto polverosi o soggetti a schizzi d'acqua.
• Quando si sostituisce un fusibile, usarne solo uno nuovo di valore prescritto. L'uso di un fusibile di valore errato può causare problemi di funzionamento dell'apparecchio.
• Per evitare cortocircuiti quando si sostituisce un fusibile, scollegare innanzitutto il connettore multipolare.

NOTA

• Se si incontrano difficoltà durante l'installazione, rivolgersi ad un rivenditore o ad un installatore specializzato Kenwood.
• Se sembra che l'apparecchio non funzioni correttamente, consultare il proprio rivenditore Kenwood.

Questo prodotto non è installato dal produttore di un veicolo della linea di produzione, nemmeno dall'importatore professionale di un veicolo negli stati membro della UE.

LA DICHIARAZIONE DI CONFORMITA' "CE" DI QUESTO PRODOTTO E' DEPOSITATA PRESSO:

KENWOOD ELECTRONICS EUROPE B.V.

AMSTERDAMSEWEG 37

1422 AC UITHOORN

THE NETHERLANDS

Pulizia dell'apparecchio

Nel caso in cui la superficie dell'unità fosse sporca, spegnete la corrente, poi strofinatela con un panno al silicone o con un panno morbido ed asciutto.

ATTENZIONE

Non pulire il pannello con un panno ruvido o un panno inumidito con solventi volatili come diluenti per vernici e alcol. Essi possono graffiare la superficie del pannello e/o danneggiare le scritte.

Per evitare il consumo della batteria

Quando si utilizza l'unità nella posizione ACC ON senza accendere il motore, si consuma la batteria. Utilizzarla dopo aver acceso il motore.

Funzione di protezione

La funzione di protezione si attiva nella circostanze che seguono: Quest'unità possiede una funzione di protezione che protegge la vostra unità ed i vostri diffusori da vari incidenti e problemi. Quando la funzione della protezione viene attivata, l'indicatore POWER si spegne e l'amplificatore si interrompe di funzionare.

• Quando un cavo di alimentazione potrebbe essera in carto circuito.
• Quando un'uscita di un diffusore viene messa accidentalmente a massa.
• Quando l'unità non funziona bene ed un segnale a corrente continua viene inviato alle uscite dei diffusori.
• Quando la temperatura interna è alta e l'unità non funziona.
• Quando il cavo di messa a terra dell'unità centrale (sintoamplificatore a cassette, sintoamplificatore CD, ecc.) o di quest'unità non viene collegato ad una porzione della scocca della vettura che funga da messa a terra per il terminale ⊖ della batteria.

Cablaggio

• Prendere direttamente dalla batteria il cavo per questa unità. Se è collegato al cablaggio preassemblato del veicolo, può provocare la bruciatura dei fusibili, ecc.
• Se a motore acceso i diffusori producono un ronzio, collegate un filtro del rumore (Opzionale) al cavo di alimentazione.
• Impedire al cavo di entrare direttamente in contatto con il margine della piastra di metallo utilizzando anelli in gomma.
• Collegiate i cavo di terra a parti metalliche della scocca della vettura che funge quindi da massa per il terminale negativo ⊖ della batteria. Non accendere l'unità se i cavi di terra non sono collegati.
• Assicurarsi di installare un fusibile di protezione nel cavo di alimentazione accanto alla batteria. Dovrebbe avere la stessa capacità del fusibile dell'unità o maggiore.
• Per il cavo di alimentazione e la messa a terra, utilizzare un cavo di cablaggio di alimentazione (ignifugo) per veicoli con una capacità di corrente superiore alla capacità del fusibile dell'unità. (Utilizzarne uno con un diametro di 8 mm ^2 (AWG 8) o superiore.)
• Se intendete usare più di un'amplificatore di potenza, usate un cavo di alimentazione ed un fusibile di protezione con una capacità di tensione superiore rispetto al consumo massimo di ciascun amplificatore.

Selezione degli altoparlanti

• La potenza di ingresso nominale degli altoparlanti da collegare deve essere superiore dell'uscita massima (in Watt) dell'amplificatore. L'uso di altoparlanti con una potenza inferiore della potenza di uscita dell'amplificatore causerà l'emissione di fumo ed anche danni

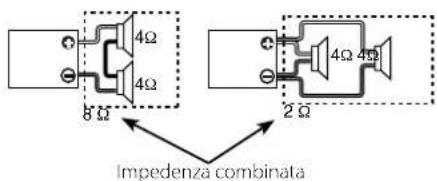

• Usate degli altoparlanti con un'impedenza di 1Ω/2Ω o più. Se intendete usare più di una coppia di altoparlanti, calcolate l'impedenza combinata degli altoparlanti e poi collegate degli altoparlanti adatti all'amplificatore. (KAC-9152D: 1Ω o superiore, KAC-9102D/8152D/8102D: 2Ω o superiore)

NOTA

- Il coperchio laterale posteriore è fissato e non può essere rimosso.

■ Telecomando (solo KAC-9152D/8152D)

Accessorio

Nome della parte Aspetto Numero di unita
Vite autofilettanti ( 5 × 18 mm)		4
Cappuccio dei terminali(Terminale cavo di alimentazione)		1
Livello d'entrata del cavo dell'altoparlante		1
Chiave esagonale		1

solo KAC-9152D/8152D

Nome della parte Aspetto Numero di unita
Cavo del telecomando		1
Telecomando		1
Sostegno per montaggio		1
Vite autofilettanti ( 2,6 × 12 mm)		2

Procedimento per l'installazione

Dato che ci sono molti modi di regolazione e collegamento possibili a seconda delle circostanze, prima di iniziare l'installazione leggere completamente il manuale dell'unità.

1. Rimuovete la chiave del quadro e scollegate il terminale negativo ⊖ della batteria per prevenire eventuali corto circuiti.
2. Predisporre l'unità per l'uso che se ne intende fare.
3. Collegate i cavi di ingresso ed uscita delle unità.
4. Collegate i cavi degli altoparlanti.
5. Collegare il cavo di alimentazione, quello di controllo dell'alimentazione e quello di messa a terra in quest'ordine.

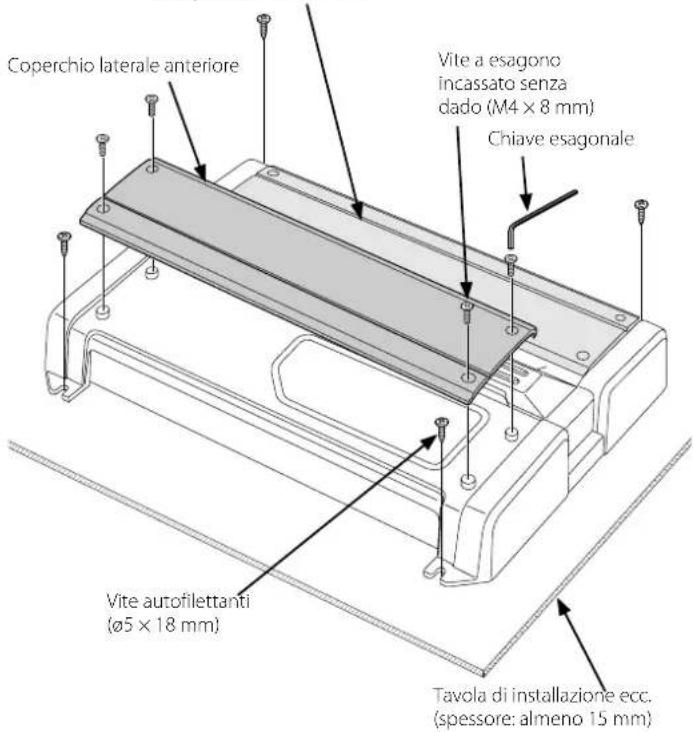

6. Installare i raccordi di montaggio nell'unità.
7. Collegare l'unità.

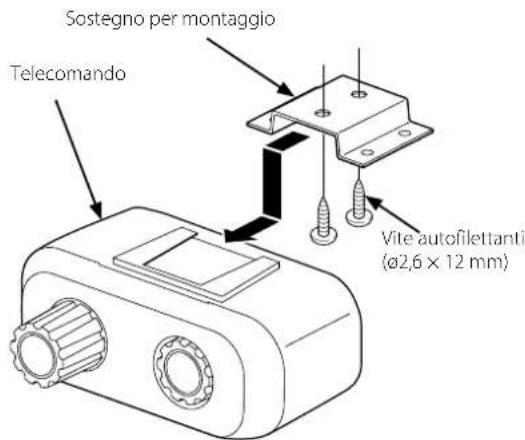

8. Installate il telecomando. (solo KAC-9152D/8152D)
9. Collegate il terminale negativo ⊖ della batteria.

ATTENZIONE

• Non installare nelle seguenti posizioni: (Posizioni instabili; In una posizione che interferisce con la guida; In un punto umido o bagnato; In un punto polveroso; In un punto che si riscalda; In un punto che si trova sotto la luce diretta del sole; In una posizione che viene colpita da aria calda)
• Non installate l'unità sotto un tappeto. Essa potrebbe altrimenti surriscaldarsi e subire danni.
• Installate quest'unità in una posizione in cui il calore possa dissiparsi facilmente.

Una volta installatala, non posatevi sopra alcun oggetto.

• La temperatura della superficie dell'amplificatore diventa molto alta durante l'uso. Installate l'amplificatore in un luogo in cui non possa venire in contatto con le persone, resina o altri materiali sensibili al calore.
• Prima di praticare un foro sotto un sedile, all'interno del bagagliaio o altrove nel veicolo, controllate sempre che non ci sia qualche oggetto pericoloso dall'altra parte, ad esempio il serbatoio di benzina, la condotta principale del freno o il cablaggio. Inoltre fate attenzione a non provocare graffi od altri danni.
• Non installate l'amplificatore vicino al cruscotto, al ripiano portaoggetti posteriore o alle parti dell'air bag.
• All'installazione dell'amplificatore nel veicolo, bisogna assicurarsi a fissare l'unità in un luogo dove non ostacolerà l'operazione di guida del veicolo. Se l'unità si dovesse staccare per via di un forte urto, colpendo così una persona o una parte di sicurezza, si potrebbero verificare delle lesioni personali o incidenti.
• Installata l'unità, controllate che le luci dei freni, le frecce, i tergicristallo e tutti i dispositivi elettrici funzionino a dovere.

AVVERTENZA

Per evitare incendi causati da corto circuiti dei cablaggi, collegate un fusibile vicino al terminale della batteria.

ATTENZIONE

• Se il suono non viene riprodotto normalmente, spegnere subito l'unità e controllare i collegamenti.
• Prima di cambiare la posizione di qualsiasi tasto, contrillare di aver spento l'unità.
• Nel caso in cui il fusibile saltasse, controllate i cavi per localizzare eventuali corto circuiti, poi sostituite il fusibile con uno dello stesso amperaggio.
• Verificate che nessun cavo o connettore non collegato è appoggiato contro lo chassis dell'automobile. Non rimuovete i copricavo dai cavi o dai connettori non usati per prevenire eventuali corto circuiti.
• Collegiate i cavi degli altoparlanti ai connettori degli altoparlanti in modo separato. L'uso comune del cavo negativo dell'altoparlanti o dei cavi di massa dell'altoparlante potrebbe causare malfunzioni in quest'unità.
• Dopo l'installazione, controllate che il freno, i fari, le frecce e i tergicristalli funzionano correttamente.

NOTA

- Non collegare cavi e fili alle prese di ingresso RCA ed ai terminali di ingresso del diffusore contemporaneamente in quanto ciò puo causare disfunioni o danni.

* Disponibile in commercio

■ Collegamento del cavo RCA o dell'ingresso del livello dell'altoparlante

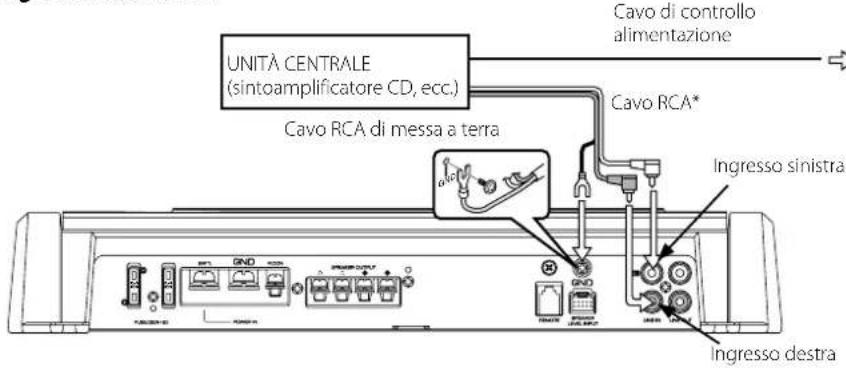

• Collegamento cavo RCA

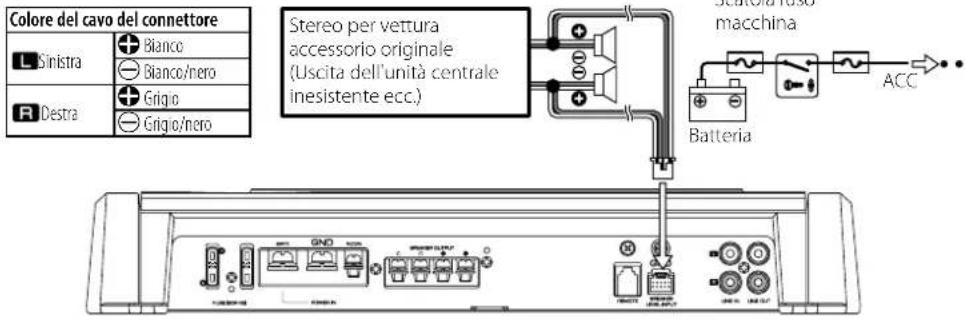

• Collegamento dell'ingresso dei altoparlante

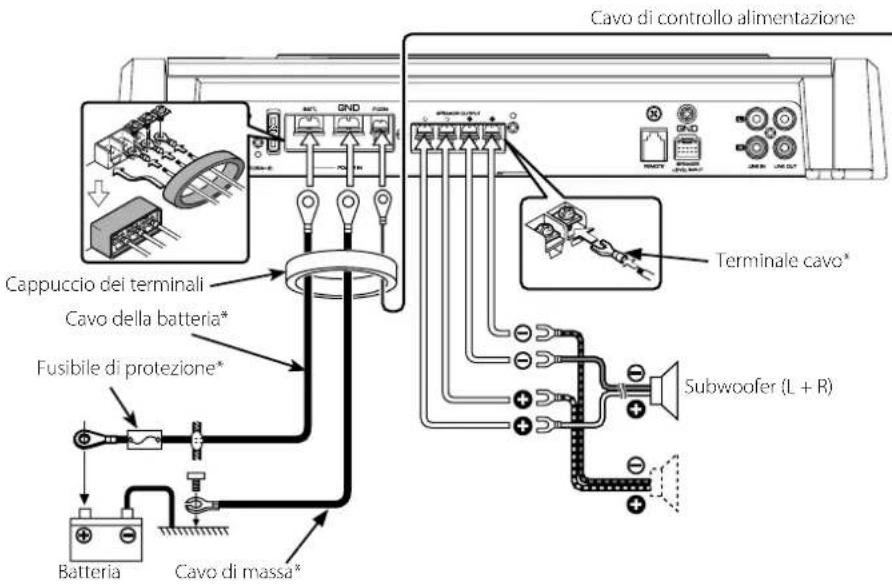

■ Collegamento cavo di alimentazione e cavo altoparlante

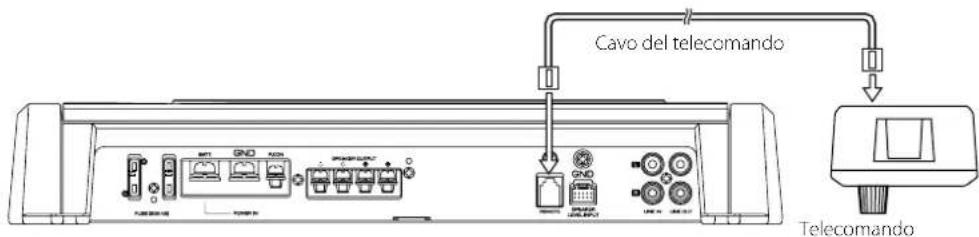

■ Collegamento del cavo del telecomando (solo KAC-9152D/8152D)

ATTENZIONE

- Prima di collegare i cavi del telecomando, impostate sempre il livello di controllo di aumento dei bassi a "0dB".

NOTA

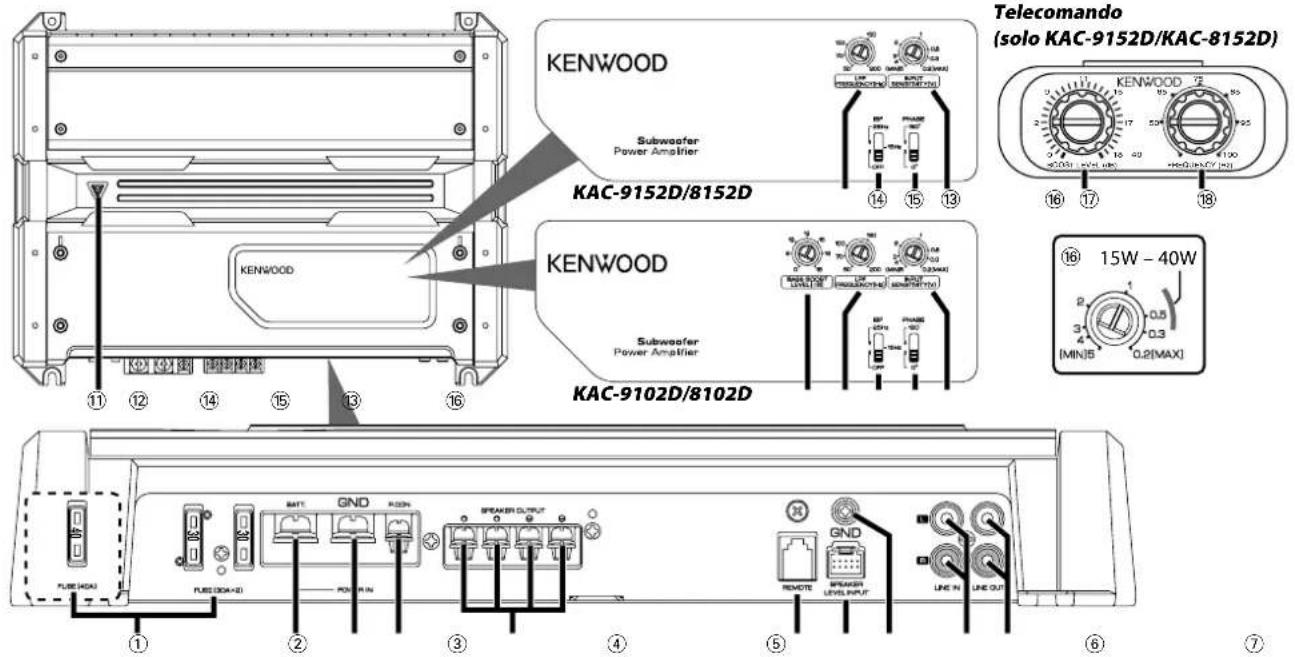

Il pannello di controllo si trova sotto il coperchio laterale anteriore. Rimuovete il coperchio per accedere ai controlli per la regolazione. (Vedi a pagina 15)

① FUSIBILE (KAC-9152D/9102D: 30 A × 2) (KAC-8152D/8102D: 40 A × 1)

NOTA

Se non foste in grado di trovare il fusibile della capacità specifica in commercio ecc., consultate il vostro rivenditore Kenwood.

② Terminali BATT (alimentazione)

③ Terminali GND (massa)

④ Terminali P.CON (filo di controllo dell'alimentazione) Controllo ON/OFF unità.

NOTA

Controllo potenza unità. Assicurarsi di collegarlo a tutti i sistemi.

⑤ Terminali SPEAKER OUTPUT

• KAC-9152D

Dato che quest'unità accetta diffusori con un'impedenza minima di 1 ohm, collegare ad essi diffusori di impedenza dai 1 ohm in su.

• KAC-9102D/8152D/8102D

Dato che quest'unità accetta diffusori con un'impedenza minima di 2 ohm, collegare ad essi diffusori di impedenza dai 2 ohm in su.

ATTENZIONE

L'ingresso dichiarato dei diffusori non deve essere inferiore all'uscita massima dell'amplificatore. In caso diverso, essi potrebbero subire danni.

⑥ Terminale REMOTE (solo KAC-9152D/8152D)

Per collegare il cavo del telecomando.

NOTA

Usate il cavo del telecomando accessorio.

⑦ Terminale SPEAKER LEVEL INPUT

NOTA

• Lo stereo per vettura accessorio originale deve possedere una potenza in uscita di non più di 40W.
• Non collegare i fili di uscita per i diffusori di un amplificatore di potenza (Opzionali) ai terminali di ingresso del diffusore di questa unità in quanto ciò puo causare disfunzioni o danni.
• Non collegare cavi e fili alle prese di ingresso RCA ed ai terminali di ingresso del diffusore contemporaneamente in quanto ciò puo causare disfunzioni o danni.
• Collegare il filo dell'alimentazione ad una fonte di alimentazione che viene commutata ON/OFF dalla chiave di accensione (linea ACC). Con questo collegamento possono essere prodotti dei disturbi quando l'alimentazione dello stereo per vettura accessorio viene commutata ON/OFF.

⑧ Terminali GND (filo di massa del cavo RCA)

Quando usate un cavo RCA dotato di cavo di messa a terra, collegate quest'ultimo a questo terminale.

⑨ Terminale LINE IN (ingresso di linea)

⑩ Linee di uscita (LINE OUT)

Il segnale che è in ingresso dal morsetto di ingresso linea viene emesso.

⑪Indicatore POWER

Quando l'alimentazione viene attivata, l'indicatore POWER si accende. Se l'indicatore POWER non si accende quando l'alimentazione viene attivata, la funzione di protezione può attivarsi. Verificare se c'è un problema. (Vedi a pagina 14)

⑫ Controllo BASS BOOST LEVEL (soltanto KAC-9102D/8102D) Imposta il livello di bassa frequenza da compensare.

⑬ Comando LPF (filtro passa basso) FREQUENCY

Questo comando regola la banda di frequenza in uscita di questa unità.

⑭ Interruttore ISF (filtro infrasonico)

Le frequenze ultrabasse che non possono venire riprodotte neppure da un subwoofer non vengono udite ma causano oscillazioni inutili degli altoparlanti che a loto volta causano distorsioni. Portando questo selettore su "15 Hz" o "25 Hz" si tagliano le frequenze al di sotto di tale soglia. Ciò migliora la riproduzione dei diffusori eliminando oscillazioni non necessarie perché non destinate a produrre suono udibile.

⑮ Interruttore PHASE

Quando l'interruttore è impostato su "180" (Invertita), viene invertita la fase di uscita dell'altoparlante.

⑯ Comando INPUT SENSITIVITY (sensibilità di ingresso)

Impostare questo comando a seconda del livello pre-out dell'unità centrale collegata a questa unità oppure della potenza massima in uscita dello stereo per vettura accessorio originale. Usare come guida il diagramma a destra.

NOTA

Per i dati riguardanti il livello pre-out o la potenza massima in uscita, vedere la sezione sulle del manuale di istruzioni dell'unità centrale.

⑰ Controllo BOOST LEVEL (Livello di aumento dei bassi) (soltanto KAC-9152D/8152D)

Imposta il livello di aumento del campo di bassa frequenza.

18 Controllo FREQUENCY (Frequenza aumento dei bassi) (soltanto KAC-9152D/8152D)

Imposta la frequenza centrale attorno alla quale dovrebbe essere aumentato il campo di bassa frequenza.


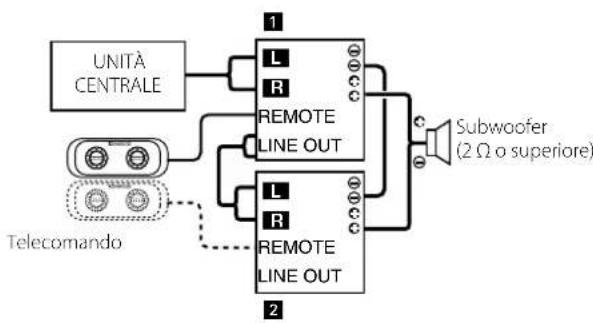

A Il sistema di trasmissione dual mono è un sistema nel quale due amplificatori audio sono entrambi impostati al sistema ponte per trasmettere un subwoofer con un segnale ad alta uscita.

Impostazione

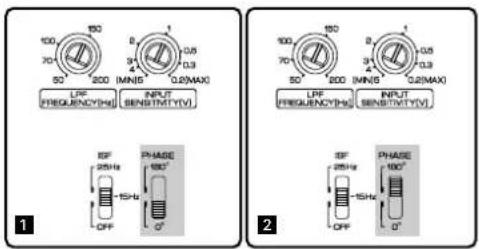

1. Se usate il collegamento come mostrato, impostate l'amplificatore 1 alla fase di avanzamento (PHASE: 0°) e impostate l'amplificatore 2 alla fase di inversione (PHASE: 180°).
2. Impostate tutti gli interruttori (ad eccezione dell'interruttore "PHASE") degli amplificatori 1 e 2 alla stessa posizione.

Collegamenti

1. Collegate il cavo dell'altoparlante ⊕ al terminale ⊕ dell'amplificatore 1. Inoltre, collegate il cavo dell'altoparlante ⊖ al terminale ⊕ dell'amplificatore 2.
2. Collegate i terminali ⊖ degli amplificatori 1 e 2 tra di loro.
3. Il telecomando può essere utilizzato soltanto quando collegato all'amplificatore 1. Può essere utilizzato per un controllo migliore quando collegato anche all'amplificatore 2.

ATTENZIONE

• Collegiate sempre i terminali ⊖ degli amplificatori 1 e 2. Se un cavo è collegato in maniera errata tra i terminali + e ⊖ di questi amplificatori, il circuito di protezione dell'amplificatore si accende.
• Usate soltanto un altoparlante con impedenza di 20 o superiore.
• Per proteggere il sistema elettrico da corti circuiti, assicuratevi prima di rimuovere il cavo della batteria ⊖ dal veicolo.
• Isolate completamente i terminali degli amplificatori e i terminali degli altoparlanti per evitare un alto voltaggio dalle periferiche.

Ciò che può sembrare un problema di funzionamento dell'apparecchio può essere in realtà soltanto il risultato di operazioni o collegamenti errati. Prima di rivolgersi ad un centro di assistenza, è consigliabile eseguire i controlli indicati nella tabella sottostante.

PROBLEMA	CAUSA POSSIBILE	SOLUZIONE
Mancata riproduzione.(Fusibile soffiato)	I cavi di ingresso o uscita dei diffusori sono scollegati.Il circuito di protezione potrebbe essersi attivato.Il volume è troppo alto.Il cavo dell'altoparlante è in corto circuito.	Collegare i cavi di ingresso o uscita dei diffusori.Controllare i collegamenti consultando la sezione del manuale.Sostituite il fuso e utilizzate un volume basso.Dopo aver controllato il cavo dell'altoparlante e aver fissato la causa del corto circuito, sostituite il fusibile.
Il livello in uscita è basso (o troppo alto).	La manopola di regolazione della sensibilità non si trova sulla posizione corretta.	Regolare il comando in modo corretto consultando il.
Riproduzione scadente.(suono distorto)	I cavi dei altoparlante sono collegati con le polarità / invertite.Un cavo dei altoparlante viene pizzicato da una vite del telaio.I comandi potrebbero non esser stati regolati correttamente.	Collegarli in modo appropriato controllando che le polarità / dei cavi e dei terminali siano corrette.Collegare nuovamente il cavo del altoparlante in modo che non venga pizzicato.Regolarli consultando le sezioni.
Non funziona il telecomando.	Si è scollegato il cavo del telecomando."BOOST LEVEL" è impostato su "0dB".	Collegate il cavo del telecomando in modo ben saldo e correttamente.Regolate il "BOOST LEVEL".

Caratteristiche tecniche

Le caratteristiche tecniche sono soggette a cambiamenti senza preavviso.

Sezione audio ......KAC-9152D/9102D		KAC-8152D/8102D
Uscia massima......1800 W (KAC-9152D)		1100 W
	1700 W (KAC-9102D)
Uscita nominale (+B = 14,4 V)
(4 Ω) (DIN45324, +B = 14,4 V)......500 W × 1		300 W × 1
(2 Ω) (100 Hz, 0,9 % THD)......900 W × 1 (KAC-9152D)		550 W × 1
	850 W × 1 (KAC-9102D)
(1 Ω) (100 Hz, 1,0 % THD)......900 W × 1 (KAC-9152D)		—
Risposta in frequenza (+0, -3 dB)......5 Hz – 200 Hz		5 Hz – 200 Hz
Sensibilità di ingresso (Max)......0,2 V		0,2 V
(Min)......5,0 V		5,0 V
Impedenza di ingress......10 kΩ		10 kΩ
Rapporto segnale/rumore......≤96 dB		≤96 dB
Frequenza filtro passa basso (24 dB/ott.)......50 – 200 Hz (variabile)		50 – 200 Hz (variabile)
Frequenza filtro infrasonico (18 dB/ott.)......15 / 25 Hz		15 / 25 Hz
Invertitore di fase......0° (Normale) / 180° (Inverso)		0° (Normale) / 180° (Inverso)
Circuito di aumento dei bassi......0 – 18 dB (variabile)		0 – 18 dB (variabile)
Frequenza aumento dei bassi......40 – 100 Hz (variabile) (KAC-9152D)		40 – 100 Hz (variabile) (KAC-8152D)
	40 Hz (KAC-9102D)	40 Hz (KAC-8102D)

Generale	KAC-9152D/9102D	KAC-8152D/8102D
Tensione di alimentazione (11 - 16 V permissibile)	14,4V	14,4V
Consumo di corrente	60 A	40 A

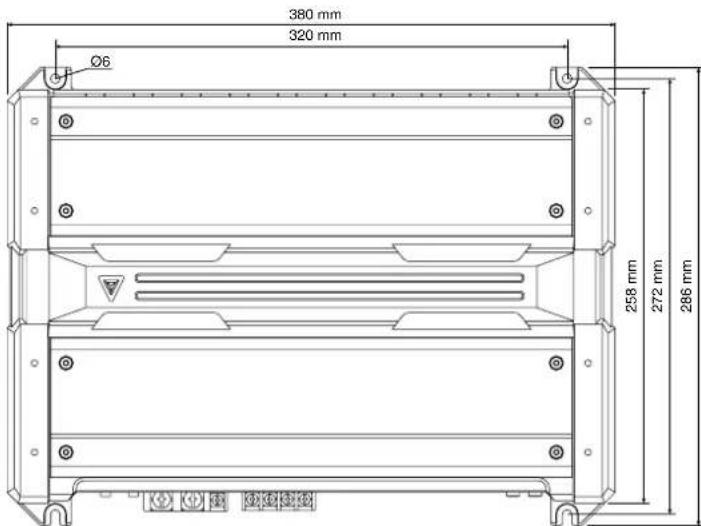

Dimensioni installazione (L × A × P)	380 × 61 × 286 mm	380 × 61 × 286 mm
Peso	5,8 kg (KAC-9152D)	5,6 kg (KAC-8152D)
	5,7 kg (KAC-9102D)	5,5 kg (KAC-8102D)

ADVERTÊNCIA
