Tipo de produto	Forno embutido
Marca	Zanussi
Modelo	ZOB182NC

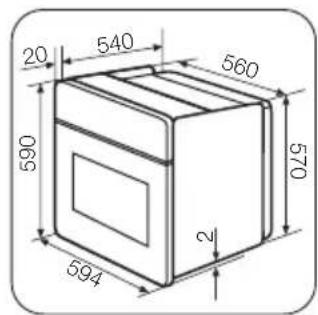

Dimensões do produto (altura x largura x profundidade)	595 x 595 x 568 mm
Peso do produto	32 kg
Tensão nominal	220-240 V
Frequência	50/60 Hz
Potência máxima	2.35 kW
Funções do forno	Cozedura por ventilação forçada, Grelhador máximo, Espeto, Grelhador interno, Resistência inferior, Resistência superior, Cozedura convencional
Capacidade do forno	71 litros
Faixa de temperatura	50-250 °C
Temporizador	Analógico com temporizador
Lâmpada interior	Sim, substituível (resistente a 300 °C)
Ventilador de refrigeração	Sim, automático
Termóstato de segurança	Sim
Número de níveis de prateleiras	4
Acessórios incluídos	Grelha, bandeja plana, bandeja funda, espeto, filtro de gordura
Material da porta	Vidro temperado
Limpeza	Manual, com pano macio e produtos não abrasivos
Extração da porta	Sim, desmontável para limpeza
Reparabilidade	Apenas por serviço técnico autorizado

Perguntas frequentes - ZOB182NC ZANUSSI

Como ajustar a hora do meu forno Zanussi ZOB182NC?

Pressione e gire o botão do temporizador para a esquerda até que os ponteiros estejam na hora desejada. Em seguida, deixe o botão retroceder ou empurre-o suavemente para trás.

Como usar o temporizador do forno?

Gire o botão para a esquerda até que o tempo desejado (em minutos) apareça na janela. No final, soará um sinal acústico. Para parar, gire o botão até que apareça o símbolo de desligado.

Que funções de cozedura tem este forno?

Oferece cozedura por ventilação forçada, grelhador máximo, espeto, grelhador interno, resistência inferior, resistência superior e cozedura convencional.

Como colocar o filtro de gordura?

Segure o filtro pela lingueta e coloque os suportes no orifício do ventilador na parede traseira do forno, de cima para baixo. Use-o apenas ao grelhar.

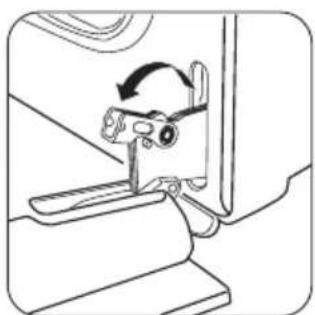

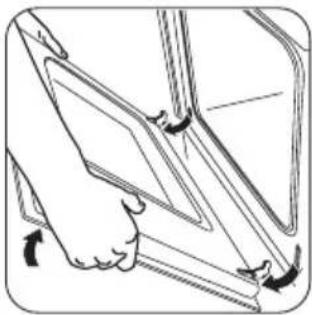

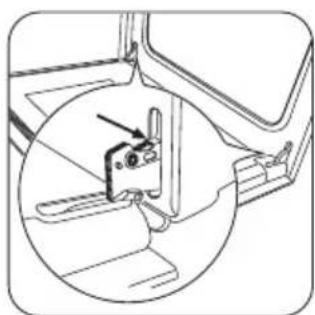

Como limpar a porta do forno?

Desmonte a porta abrindo-a completamente, levante as alavancas das dobradiças, feche-a até à primeira posição e puxe para a frente. Limpe os painéis de vidro com água e sabão. Não use abrasivos.

O que fazer se a lâmpada do forno não funcionar?

Desligue o forno e desconecte a corrente. Retire a tampa de vidro rodando-a para a esquerda, troque a lâmpada por uma que resista a 300 °C e volte a colocar a tampa.

Por que se acumula vapor no forno?

É normal. Para reduzir, pré-aqueça 10 minutos antes de cozinhar e não deixe os alimentos mais de 15-20 minutos depois de cozinhados.

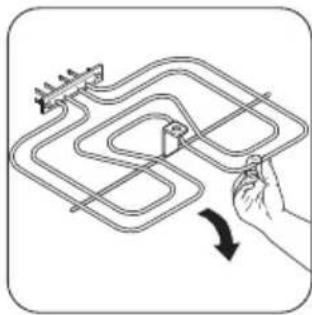

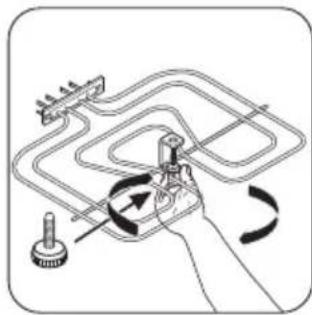

Como baixar a resistência do teto para limpar?

Afrouxe o parafuso que segura a resistência com uma chave de fendas e baixe-a com cuidado. Limpe o teto com um pano húmido e volte a instalar a resistência, certificando-se de que fica fixa.

Posso usar limpadores abrasivos no forno?

Não. Use apenas panos macios, água morna e produtos de limpeza não abrasivos. Os limpadores agressivos ou esfregões metálicos podem danificar o esmalte e o vidro.

O que fazer se o forno não aquecer?

Verifique se o forno está ligado e se não saltou o fusível. Se o problema persistir, contacte o serviço técnico autorizado.

MANUAL DE UTILIZADOR ZOB182NC ZANUSSI

PT Manual de instruções 40

Informações de segurança	40
Descrição do produto	41
Antes da primeira utilização	41
Utilização diária	42
Sugestões e conselhos úteis	44
Tabela de cozedura	45

Manutenção e limpeza	47
O que fazer se...	49
Instalação	49
Ligação eléctrica	50
Preocupações ambientais	50

Sujeito a alterações sem aviso prévio

Informações de segurança

Para a sua segurança e funcionamento correcto do aparelho, leia atentamente este manual antes da instalação e utilização. Guarde sempre estas instruções com o aparelho, mesmo que o desloque ou venda. Os utilizadores têm de ter um conhecimento total do funcionamento e das funcionalidades de seguranças do aparelho.

Utilização correcta

• Não abandone o aparelho durante o funcionamento.
• O aparelho destina-se exclusivamente a utilização doméstica.
• O aparelho não pode ser utilizado como uma superfície de trabalho ou superfície de armazenamento.
• Não coloque nem guarde líquidos inflamáveis, materiais altamente inflamáveis ou objectos fusíveis (por exemplo, película em plástico, plástico, alumínio) sobre ou perto do aparelho.
• Tenha cuidado ao ligar aparelhos eléctricos a tomadas na proximidade. Não permita que as fichas de ligação entrem em contacto ou fiquem presas por baixo da porta do forno quente.
• Não guarde pratos húmidos e alimentos no forno após terminar a confecção, uma vez que a humidade pode danificar o esmalte ou penetrar nas unidades.
• Não efectue reparações sozinho para evitar ferimentos e danos no aparelho. Contacte sempre o seu Centro de Assistência local.
• Não utilize raspadores abrasivos ou de metal pontia-gudos para limpar o vidro da porta do forno, uma vez que podem arranhar a superfície, o que pode resultar na quebra do vidro.

i Nota sobre o revestimento de esmalte

As alterações na cor do revestimento de esmalte do forno como resultado da utilização, não afectam a aptidão do aparelho para uma utilização normal e correcta. Por isso, não constituem um defeito ao abrigo da lei da garantia.

Segurança para crianças

• O aparelho só pode ser utilizado por adultos. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Mantenha as crianças afastadas do aparelho quando este está em funcionamento. As partes alcançáveis podem ficar muito quentes durante a utilização. Existe risco de queimaduras.

Segurança geral

• Este aparelho não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que tenham supervisão ou formação relativamente à utilização do aparelho por uma pessoa responsável pela sua segurança.
• O lado interior do aparelho fica muito quente durante a utilização. Tenha cuidado e não toque em quaisquer elementos de aquecimento. Existe risco de queimaduras.
• Afaste-se sempre do aparelho quando abrir a porta do forno durante a confecção ou na extremidade da porta para permitir a libertação de qualquer vapor ou calor acumulado.

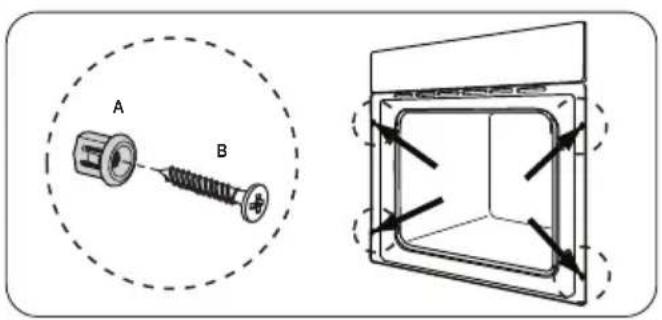

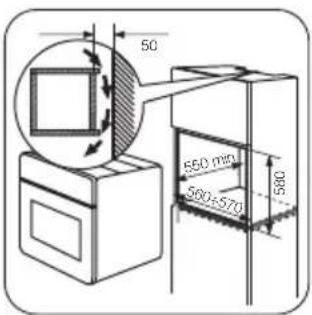

Instalação

- Certifique-se de que o aparelho não está danificado devido ao transporte. Não ligue um aparelho danificado. Se necessário, contacte o fornecedor.

• Apenas um engenheiro de assistência autorizado pode reparar este aparelho. Utilize apenas peças sobresse-lentes originais.
• Os aparelhos encastráveis só podem ser utilizados após serem encastrados em unidades encastráveis adequadas e superfícies de trabalho que correspondem às normas.

- Não altere as especificações nem modifique este produto. Risco de ferimentos e danos no aparelho.

Advertência Cumpra cuidadosamente as instruções para as ligações eléctricas.

Descrição do produto

Apresentação geral

1 Painel de controlo
2 indicador da temperatura
3 Botão de controlo da temperatura
4 Temporizador analógico
5 Sotão de controlo de funções do forno
6 Saídas de ar para a ventoinha de arrefecimento
7 Grill
8 Luz do forno
9 Drifício para o espeto rotativo
10 Placa de características
11 Ventoinha

Acessórios do forno

• Grelha Para tachos, formas e assadeiras.
- Tabuleiro para pastelaria Para bolos e bolachas.
- Tabuleiro para assar

Antes da primeira utilização

Retire todas as embalagens, no interior e exterior do forno, antes de utilizar o aparelho. Não retire a placa de características.

Cuidado Para abrir a porta do forno, segure sempre a pega no centro.

Para cozer e assar ou para recolher a gordura.

• Espeto de assar Para assar pedaços maiores de carne e aves.

- Filtro de gordura Para proteger as resistências traseiras contra salpicos de gordura.

Limpeza inicial

• Remova todas as peças do aparelho.
• Limpe o aparelho antes da primeira utilização.

Cuidado Não utilize produtos de limpeza abrasivos! Isto pode danificar a superfície. Consulte o capítulo "Manutenção e Limpeza".

Aquecimento prévio

Defina e a temperatura máxima e deixe o forno ligado, vazio, durante 45 minutos para eliminar qualquer resíduo

Utilização diária

Ligar e desligar o forno

1. Rode o botão de controlo de funções do forno para a função desejada.
2. Rode o botão de controlo da temperatura para uma determinada temperatura.
   O indicador de temperatura acende-se quando a temperatura do forno aumenta.
3. Para desligar o forno, rode o botão de controlo de funções do forno e o botão de controlo da temperatura para a posição Off.

Temporizador analógico

O temporizador possui as seguintes funções:

• Hora
• Conta-Minutos

da superfície da cavidade. Os acessórios podem ficar mais quentes do que na utilização normal. Durante este período, é possível que o aparelho liberte algum odor. É normal. Certifique-se de que a divisão está bem ventilada.

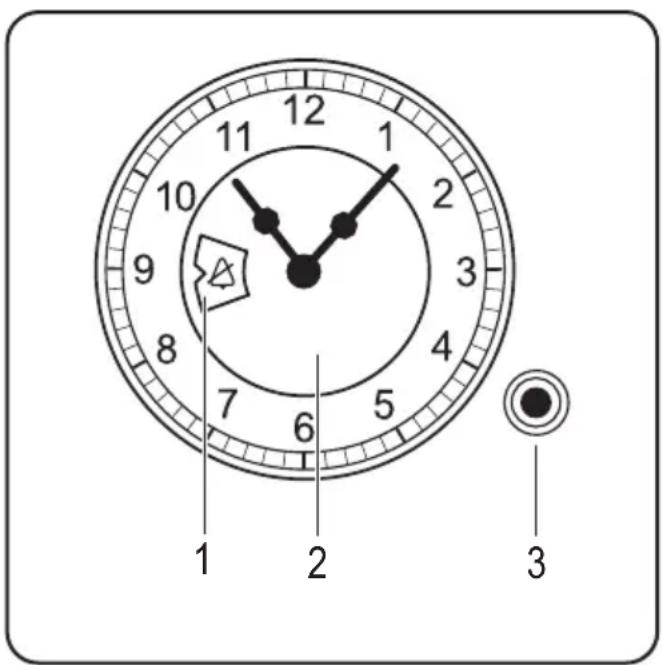

1 Mostrador
2 Botão
3 Botão de definições

Regular a hora

Para regular a hora, prima e rode o botão de definições no sentido contrário ao dos ponteiros do relógio, até os ponteiros do relógio estarem na posição necessária. Depois de regular a hora, deixe o botão de definições mover-se para a sua posição inicial ou puxe-o cuidadosamente para trás.

Conta-Minutos

Use-o para definir a contagem decrescente de uma função do forno.

i Esta função não tem qualquer efeito sobre o funcionamento do forno.

1. Defina uma função do forno e a temperatura.
2. Rode o botão de definições no sentido contrário ao dos ponteiros do relógio, até o período de tempo desejado (em minutos) ser apresentado no mostrador do botão.
3. Depois de decorrido o tempo regulado, é emitido um sinal sonoro.
   Para desligar o sinal sonoro, rode o botão de definições no sentido contrário ao dos ponteiros do relógio até 🚗 ou ⚡erem apresentados no mostrador.
4. Desligue o forno.

Funções do forno

Função do forno Utilização
0	Posição OFF O aparelho está desligado.
	Ventilação forçada	Para cozinhar vários pratos diferentes em simultâneo. Para cozinhar xarope de fruta caseiro e secar cogumelos ou fruta.
	Grill ventilado	A resistência do grill e a ventoinha do forno funcionam de forma alternada e fazem circular ar quente à volta dos alimentos. Para cozinhar peças de carne de grandes dimensões. A temperatura máxima para esta função é de 200 °C.
	Grill	A resistência do grill está ligada. Para grelhar alimentos planos em grandes quantidades. Para fazer tostas.
	Espeto rotativo Para assar carne no espeto ou para peças de carne mais pequenas.
	Grill interno	Para grelhar pequenas quantidades de alimentos planos no centro do tabuleiro. Para fazer tostas.
	Resistência inferior	Aquece apenas a base do forno. Para cozer bolos com bases esta-ladiças.
	Resistência superior	Aquece apenas o topo do forno. Para terminar alimentos já cozi-nhados.
	Cozedura convencional	Aquece a resistência superior e inferior. Para cozer e assar num único nível.

Ventoinha de arrefecimento

Quando o aparelho começa a funcionar, a ventoinha de arrefecimento liga-se automaticamente para manter as superfícies frias. Se desligar o aparelho, a ventoinha de arrefecimento pára.

Termóstato de segurança

Para evitar um sobreaquecimento perigoso (devido à utilização incorrecta do aparelho ou componentes com defeitos), o forno tem um termóstato de segurança, que interrompe a fonte de alimentação. O forno torna a ligar-se automaticamente, quando a temperatura desce.

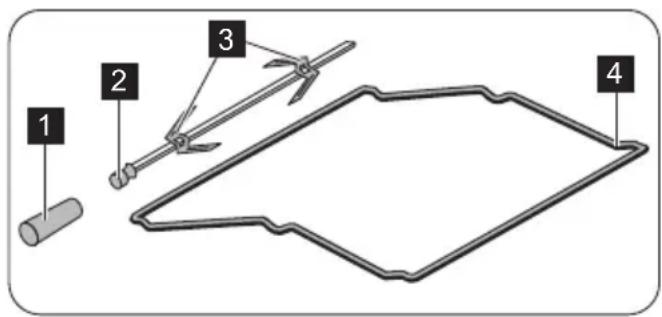

Espeto de assar

1 Pega
2 Espeto
3 Garfos
4 Estrutura do espeto de assar

1. Instale o tabuleiro de assar na primeira posição de grelha a partir de baixo.
2. Instale a estrutura do espeto na segunda posição de grelha a partir de baixo.
3. Instale o primeiro garfo no espeto, de seguida posição os alimentos a grelhar e instale o segundo espeto. Utilize os parafusos para apertar os espetos.

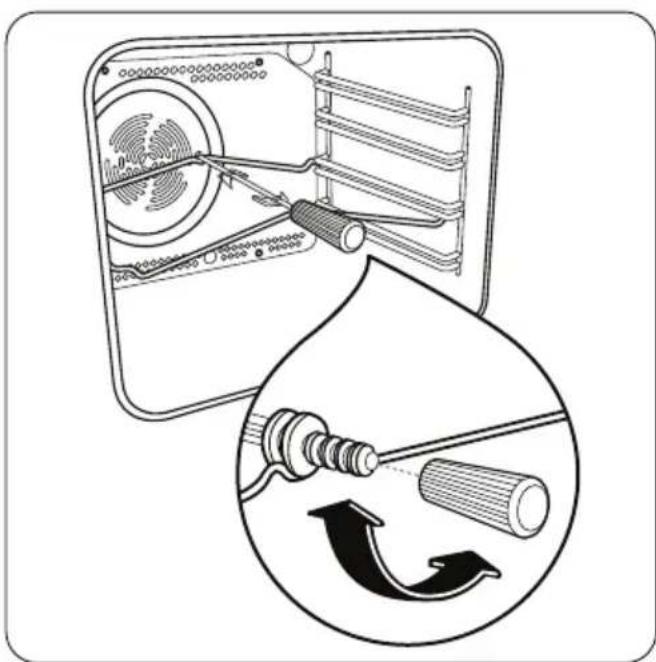

4. Instale a ponta do espeto no orifício do espeto de assar (consulte "Descrição do produto").
5. Instale a parte frontal do espeto na estrutura do espeto.
6. Retire a pega.
7. Defina a função e temperatura do forno (consulte "Tabelas de confecção").

Sugestões e conselhos úteis

Advertência Feche sempre a porta do forno quando cozinha, mesmo quando grelha.
Não coloque tabuleiros, recipientes, etc. no fundo do forno, a fim de evitar danificar o esmalte do forno.
Tenha cuidado quando retira ou instala os acessórios para evitar danos no esmalte do forno.

• O forno tem quatro níveis de grelha. Conte os níveis de grelha a partir da parte inferior do forno.
• É possível confeccionar pratos diferentes em dois níveis ao mesmo tempo. Coloque as grelhas no nível 1 e 3.
• O forno é fornecido com um sistema especial que circula o ar e recicla constantemente o vapor. Este sistema permite confeccionar num ambiente com vapor e manter os alimentos ofos por dentro e estaladiços por fora. Reduz o tempo de confecção e o consumo de energia a um mínimo.

Advertência Antes da utilização, certifique-se de que o aparelho está frio e desligado.
i Utilize apenas o filtro de gordura quando assar.

Inserir o filtro de gordura

Segure o filtro de gordura pela pega e coloque os dois suportes de cima para baixo na abertura na parede traseira do forno (abertura da ventoinha).

Remover o filtro de gordura

Agarre o filtro de gordura pela pega, desencaixe e puxe para cima.

• A humidade pode condensar no interior do aparelho ou nas portas de vidro. Isto é normal. Afaste-se sempre do aparelho quando abrir a porta do forno enquanto confecciona. Para reduzir a condensação, ligue o forno durante 10 minutos antes de confeccionar.
• Limpe a humidade após cada utilização do aparelho.

Cozer bolos

• A melhor temperatura para cozer bolos é entre 150 °C e 200 °C.
• Pré-aqueça o forno durante aproximadamente 10 minutos antes de cozer.
• Não abra a porta do forno antes de se esgotarem 3/4 do tempo de confecção definido.
• Se utilizar dois tabuleiros ao mesmo tempo, deixe um nível vazio entre os tabuleiros.

Confeccionar carne e peixe

• Não confeccione carne com um peso inferior a 1 kg. Confeccionar quantidades demasiado pequenas torna a carne muito seca.
• Para manter a carne vermelha bem confeccionada no exterior e suculenta no interior, defina a temperatura entre 200 °C-250 °C.
• Para carne branca, aves e peixe, defina a temperatura entre 150°C-175°C.
• Utilize um tabuleiro de recolha para todos os alimentos gordurosos para evitar que o forno ganhe manchas permanentes,
• Deixe a carne durante aproximadamente 15 minutos antes de trinchar para que não fique seca.

- Para evitar demasiado fumo no forno durante o assado, acrescente alguma água no tabuleiro de recolha. Para evitar a condensação de fumo, acrescente água sempre que secar.

Tempos de confecção

Os tempos de confecção dependem do tipo de alimentos, consistência e volume.

Inicialmente, controle o desempenho quando confecciona. Encontre as melhores definições (grau de cozedura, tempo de confecção, etc.) para os seus utensílios, receitas e quantidades quando utilizar este aparelho.

Tabela de cozedura

Peso (kg)	Alimentos	Função do forno	Nível	Temperatura do forno (°C)	Tempo de confecção (min)
1 Porco/borrego 2 180 100-110
1	Vitela/Carne de va-ca		2 190 70-100
1,2	Frango/Coelho		2	200	70-80
1,5	Pato		1	160	120-150
3 Ganso 1 160 150-200
4	Peru		1	180	210-240
1	Peixe		2	190	30-40
1	Tomates pepperoni recheados/Batatas assadas		2 190 50-70
	Bolos instantâneos		2	160	45-55
1	Tartes		2	160	80-100
	Pastelaria pequena		3	140	25-35
2	Lasanha		2	180	45-60
1	Pão branco		2	190	50-60
1	Pizza		1	190	25-35

Grelhar

i Pré-aqueça o forno vazio durante 10 minutos, antes da confecção.

TIPO DE PRATO Peças g	Quantidade		Grelhar		Tempo de confecção em minutos
			nível	Temp. (°C) 1.o lado 2.o lado
Bifes do lombo	4	800	3	250	12-15	12-14
Bifes de vaca	4	600	3	250	10-12	6-8
Salsichas	8	/	3	250	12-15	10-12
Costeletas de porco	4	600	3	250	12-16	12-14
Frango (cortado em 2)	2	1000	3	250	30-35	25-30
Kebabs	4	/	3	250	10-15	10-12
Peito de frango	4	400	3	250	12-15	12-14
Hambúrguer	6	600	3	250	20-30
Filete de peixe	4	400	3	250	12-14	10-12
Sandes torradas	4-6	/	3	250	5-7	/
Torrada	4-6	/	3	250	2-4	2-3

Grill ventilado

Advertência Utilize esta função com uma temperatura máxima de 200°C.

TIPO DE PRATO	Quantidade		Grelhar		Tempo de cozedura em minu-tos
	Unidades g		nível	Temp. (°C)	1.° lado 2.° lado
Peças de carne enrola-das (peru)	1	1000	3	200	30-40	20-30
Frango (cortado ao meio)	2	1000	3	200	25-30	20-30
Coxas de frango	6	-	3	200	15-20	15-18
Codornizes	4	500	3	200	25-30	20-25
Legumes gratinados	-	-	3	200	20-25	-
unidades. Vieiras	-	-	3	200	15-20	-
Cavala	2-4	-	3	200	15-20	10-15
Postas de peixe	4-6	800	3	200	12-15	8-10

Espeto de assar

i Pré-aqueça o forno vazio durante 10 minutos, antes da confecção.

TIPO DE PRATO	Quantidade		temp.°C	Tempo de confecção em minutos
Aves	1000	2	250	50-60
Assados	800	2	250	50-60

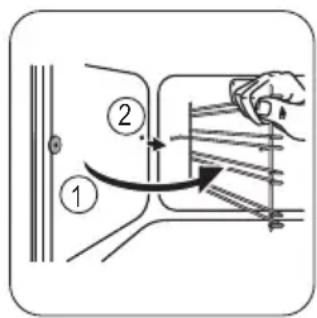

Manutenção e limpeza

Advertência Desligar o aparelho antes de o limpar. Certifique-se de que o aparelho está frio.
Advertência Não limpe o aparelho com uma máquina de limpeza a vapor ou de alta pressão.
Cuidado Não utilize produtos de limpeza corrosivos ou agressivos, objectos afiados, produtos de remoção de manchas ou esponjas abrasivas.
Advertência Não limpe a porta de vidro com produtos de limpeza abrasivos ou raspadores de metal. A superfície resistente ao calor do vidro interior pode ser danificada.
Cuidado Se utilizar um spray de limpeza para fornos, siga as instruções do fabricante.

• Limpe a parte frontal do aparelho com um pano macio e água quente com produto de limpeza.
• Para limpar superfícies de metal, utilize um produto de limpeza convencional
• Limpe o interior do forno após cada utilização. Deste modo, é possível remover mais facilmente a sujidade e evitar que esta se queime.
• Limpe a sujidade incrustada com um produto de limpeza especial.
• Limpe todos os acessórios do forno (com um pano macio e água quente com produto de limpeza) após cada utilização e deixe-os secar.
• No caso de acessórios anti-aderentes, não os limpe com produtos de limpeza agressivos, objectos afiados ou na máquina de lavar loiça. Pode destruir o revestimento antiaderente!

Calhas de apoio da grelha/do tabuleiro

Remover as calhas de apoio da grelha/do tabuleiro

① Puxe a parte da frente da calha de apoio para fora da parede interior.

2 Puxe a parte de trás da calha de apoio para fora da parede interior e remova-a.

Instalar as calhas de apoio da grelha/do tabuleiro

Instale as calhas de apoio na sequência inversa.

As extremidades arredondadas das calhas de apoio das grelhas/dos tabuleiros têm de estar orientadas para a frente!

Tecto do forno

É possível retirar o elemento de aquecimento no tecto do forno para limpar facilmente o tecto do forno.

Advertência Antes de retirar o elemento de aquecimento, desligue o aparelho. Certifique-se de que o aparelho está frio. Existe risco de queimaduras!

① Desaperte o parafuso que segura o elemento de aquecimento. Pela primeira vez, utilize uma chave de fendas.

2 Puxe cuidadosamente o elemento de aquecimento para baixo. O tecto do forno pode agora ser limpo.

Limpe o tecto do forno com um pano suave com água quente e solução de limpeza e deixe secar.

Instalar o elemento de aquecimento

1. Instale o elemento de aquecimento na sequência inversa.

Advertência Certifique-se de que o elemento de aquecimento está bem instalado e de que não cai.

Limpeza da porta do forno

Antes de limpar a porta do forno, retire-a do forno.

Advertência Certifique-se de que os painéis de vidro estão frios, antes de limpar a porta de vidro. Existe o risco do vidro partir.

Advertência Quando os painéis do vidro da porta estão danificados ou têm arranhões, o vidro enfraquece e pode partir. Para evitar que isso aconteça, tem de substitui-los. Para mais instruções, contacte o seu Centro de Assistência local.

① Abra por completo a porta e segure as duas dobradiças da porta.

2 Levante e rode as alavancas nas duas dobradiças.

3 Feche a porta do forno para a primeira posição de abertura (metade). De seguida, empurre para a frente e retire do alojamento. Coloque a porta numa superfície estável protegida por um pano suave.

Limpe o painel de vidro com água e sabão. Seque-o cuidadosamente.

Quando o procedimento de limpeza está concluído, introduza a porta do forno. Para o fazer, execute os passos de forma inversa.

i Aparelhos de aço inoxidável ou de alumínio:

Limpe a porta do forno apenas com uma esponja húmida. Seque com um pano suave, Não utilize palha-de-aço, materiais ácidos ou abrasivos, visto que podem danificar a superfície do forno. Limpe o painel de controlo do forno com as mesmas precauções.

Luz do forno

Advertência Existe o perigo de choque eléctrico!

Antes de mudar a luz do forno:

- Desligue o forno.

- Remova os fusíveis na caixa de fusíveis ou desligue o disjuntor.

Coloque um pano no fundo do forno para proteger a lâmpada e a cobertura de vidro.

Substituir a lâmpada lateral do forno/limpar a cobertura de vidro

1. Rode a cobertura de vidro no sentido contrário aos ponteiros do relógio para a retirar.
2. Limpe a cobertura de vidro.
3. Substitua a lâmpada do forno por uma lâmpada de forno resistente a uma temperatura de 300 °C.

4. Instale a cobertura de vidro.

O que fazer se...

Problema Possível causa	Solução
O forno não aquece	O forno não está ligado	Ligue o forno (consulte o capítulo "Uso diário").
O forno não aquece O fusível na caixa	de fusíveis está desligado	Verifique o fusível. Se o fusível se desligar mais do que uma vez, consulte um electricista qualificado.
A lâmpada do forno não está a funcionar	A lâmpada do forno está fundida Substitua a lâmpada do forno
O vapor e a condensação acumulam-se nos alimentos e na cavidade do forno	Deixou a travessa no forno durante demasiado tempo	Não deixe as travessas no forno durante mais de 15-20 minutos após o fim do processo de cozedura

Caso não consiga encontrar uma solução para o problema, consulte o seu fornecedor ou o Centro de Assistência local.

Estes dados são necessários para o ajudar de forma rápida e correcta. Estes dados estão disponíveis na placa de características (consulte "Descrição do produto")

• Descrição do modelo ......
• Número do produto (PNC) ......
• Número de série (S.N.) ......

Advertência Apenas electricistas devidamente qualificados ou técnicos competentes podem realizar reparações no aparelho.

Instalação

Encastre

Advertência Apenas pessoal devidamente qualificado e competente deve fazer a instalação do aparelho. Se a instalação não for efectuada por um técnico devidamente qualificado ou competente, a garantia perde a validade em caso de danos.

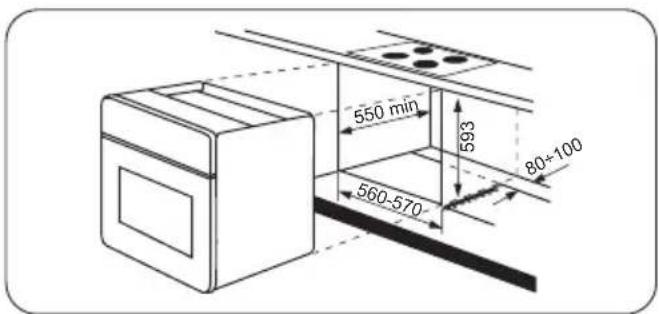

• Antes de instalar o aparelho de encastrar no móvel da cozinha, certifique-se de que as dimensões do nicho são adequadas.
• Certifique-se de que há uma protecção anti-choques para a instalação.
• De acordo com a regulamentação em vigor, todas as partes que asseguram a protecção anti-choques de-

Importante Se não operar correctamente o aparelho, a visita do Centro de Assistência ou do fornecedor pode não ser gratuita, mesmo durante o período de garantia.

i Conselhos para aparelhos com frente metálica:

Se abrir a porta durante ou imediatamente após o processo de cozedura ou assadura, pode formar-se vapor no vidro.

vem estar fixas de forma a não poderem ser retiradas sem ferramentas.

• Algumas partes do forno são condutoras de corrente. Feche o aparelho com o móvel e certifique-se de que não deixa espaços livres. Tal previne choques eléctricos, pois impede que se toque acidentalmente nas partes perigosas.
• O aparelho pode ser colocado com a parte traseira e um dos lados junto a aparelhos mais altos ou paredes. O outro lado deve ser colocado junto ao móvel com a mesma altura.
• Os fornos e placas de encastrar estão equipados com sistemas de ligação especiais. Por motivos de segurança, apenas deverá combinar aparelhos do mesmo fabricante.

- Para fixar o forno ao móvel de encastrar, abra a porta do forno, coloque 4 espaçadores nos orifícios e aperte os 4 parafusos para madeira (consulte a imagem).

Ligação eléctrica

Advertência A instalação eléctrica tem de ser efectuada por uma pessoa qualificada e competente.

• O fabricante não se responsabiliza se não cumprir as precauções de segurança.
• Ligue o aparelho à terra de acordo com as precauções de segurança.
• Certifique-se de que a tensão nominal e o tipo de alimentação na placa de características estão em conformidade com a tensão e alimentação da fonte de alimentação local.
• Este aparelho é fornecido com um cabo de alimentação sem ficha.

• Qualquer componente eléctrico tem de ser instalado ou substituído pelo técnico do Centro de Assistência ou pessoal de assistência qualificado.

• Utilize sempre uma tomada à prova de choques correctamente instalada.

• Não utilize fichas multi-vias, conectores e cabos de extensão. Existe um risco de incêndio.
• Certifique-se de que o cabo de alimentação fica acessível após a instalação.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.
• Ligue o aparelho à alimentação eléctrica utilizando um dispositivo que permite desligar o aparelho a partir da alimentação eléctrica em todos os pólos com uma abertura de contacto, no mínimo de 3 mm, por exemplo, corte de protecção de linha automático, barras de fuga à terra ou fusível.
• A informação sobre a tensão é dada na placa de características (consulte "Descrição do produto").

Preocupações ambientais

O símbolo éno produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e

electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um

tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Materiais de embalagem

Os materiais com o símbolo são recicláveis. Elimine as embalagens em contentores de recolha adequados para reciclá-las.

Eliminação do aparelho

1. Desligue a ficha de alimentação da tomada de alimentação.
2. Corte o cabo de alimentação e elimine-o.
3. Elimine o trinco da porta. Isto evita que as crianças fiquem trancadas no interior do aparelho. Existe o risco de asfixia.

Obsah

Temporizador analógico

Para comprar acessórios e consumíveis na nossa loja web, por favor, visite:

www.zanussi.pt

www.zanussi.sk
