ZOB182NC - Piekarnik ZANUSSI - Bezpłatna instrukcja obsługi

Typ produktu	Piekarnik do zabudowy
Marka	Zanussi
Model	ZOB182NC
Wymiary produktu (wys. x szer. x gł.)	595 x 595 x 568 mm
Waga produktu	32 kg
Napięcie znamionowe	220-240 V
Częstotliwość	50/60 Hz
Maksymalna moc	2.35 kW
Funkcje piekarnika	Pieczenie z wymuszonym obiegiem powietrza, Grill max, Rożen, Grill wewnętrzny, Grzałka dolna, Grzałka górna, Pieczenie konwencjonalne
Pojemność piekarnika	71 litrów
Zakres temperatury	50-250 °C
Timer	Analogowy z minutnikiem
Lampa wewnętrzna	Tak, wymienna (odporna na 300 °C)
Wentylator chłodzący	Tak, automatyczny
Termostat bezpieczeństwa	Tak
Liczba poziomów półek	4
Akcesoria w zestawie	Ruszt, blacha płaska, blacha głęboka, rożen, filtr tłuszczu
Materiał drzwi	Szkło hartowane
Czyszczenie	Ręczne, miękką ściereczką i nieściernymi środkami
Demontaż drzwi	Tak, zdejmowane do czyszczenia
Naprawialność	Tylko przez autoryzowany serwis

Często zadawane pytania - ZOB182NC ZANUSSI

Jak ustawić godzinę w moim piekarniku Zanussi ZOB182NC?

Naciśnij i obróć pokrętło timera w lewo, aż wskazówki znajdą się na żądanej godzinie. Następnie pozwól pokrętłu cofnąć się lub delikatnie je popchnij.

Jak używać minutnika piekarnika?

Obróć pokrętło w lewo, aż żądany czas (w minutach) pojawi się w okienku. Na koniec rozlegnie się sygnał dźwiękowy. Aby go wyłączyć, obróć pokrętło, aż pojawi się symbol wyłączenia.

Jakie funkcje pieczenia ma ten piekarnik?

Oferuje: pieczenie z wymuszonym obiegiem powietrza, grill maksymalny, rożen, grill wewnętrzny, grzałka dolna, grzałka górna i pieczenie konwencjonalne.

Jak zamontować filtr tłuszczu?

Chwyć filtr za zaczep i umieść wsporniki w otworze wentylatora w tylnej ścianie piekarnika, od góry do dołu. Używaj go tylko podczas grillowania.

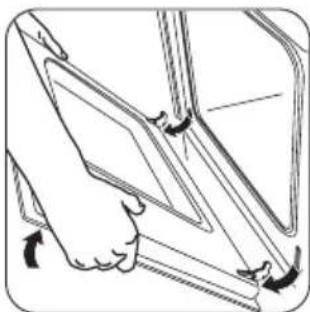

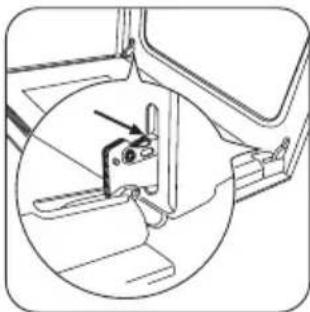

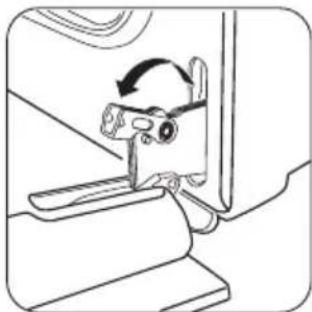

Jak wyczyścić drzwi piekarnika?

Zdemontuj drzwi, otwierając je całkowicie, unieś dźwignie zawiasów, zamknij do pierwszej pozycji i pociągnij do przodu. Wyczyść szklane panele wodą z mydłem. Nie używaj środków ściernych.

Co zrobić, jeśli lampka w piekarniku nie działa?

Wyłącz piekarnik i odłącz go od zasilania. Zdejmij szklaną osłonę, przekręcając ją w lewo, wymień żarówkę na taką, która wytrzymuje 300 °C, i ponownie załóż osłonę.

Dlaczego w piekarniku gromadzi się para?

To normalne. Aby to zmniejszyć, rozgrzewaj piekarnik przez 10 minut przed pieczeniem i nie pozostawiaj potraw dłużej niż 15-20 minut po upieczeniu.

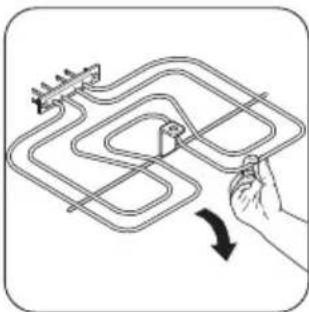

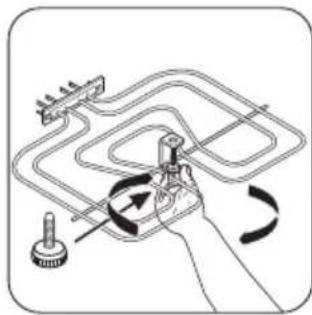

Jak opuścić górną grzałkę do czyszczenia?

Poluzuj śrubę mocującą grzałkę za pomocą śrubokręta i ostrożnie ją opuść. Wyczyść górną część wilgotną ściereczką, a następnie ponownie zamontuj grzałkę, upewniając się, że jest stabilnie przymocowana.

Czy mogę używać ściernych środków czyszczących w piekarniku?

Nie. Używaj tylko miękkich ściereczek, letniej wody i nieściernych środków czyszczących. Agresywne środki lub metalowe gąbki mogą uszkodzić emalię i szkło.

Co zrobić, jeśli piekarnik nie grzeje?

Sprawdź, czy piekarnik jest włączony i czy nie wybił bezpiecznik. Jeśli problem nie ustępuje, skontaktuj się z autoryzowanym serwisem.

INSTRUKCJA OBSŁUGI ZOB182NC ZANUSSI

PL Instrukcja obsługi 27

Piekarnik do zabudowy

Forno encastrável

Zabudovaná rúra

Horno empotrado

USER MANUAL

Obsah

Informacje dotyczące	Tabela pieczenia______33
bezpieczeństwa______27	Konserwacja i czyszczenie______35
Opis urządzenia______28	Co zrobić, gdy...______37
Przed pierwszym użyciem______29	Instalacja______38
Codzienna eksploatacja______29	Podłączenie do sieci elektrycznej______38
Przydatne rady i wskazówki______32	Ochrona środowiska______39

Może ulec zmianie bez powiadomienia

Informacje dotyczące bezpieczeństwa

Dla własnego bezpieczeństwa oraz dla zapewnienia prawidłowej obsługi urządzenia przed przystąpieniem do instalacji i użytkowania należy uważnie przeczytać niniejszą instrukcję obsługi. Instrukcję należy zawsze przechowywać w pobliżu urządzenia, a w przypadku przeprowadzki lub jego sprzedaży należy ją do niego dołączyć. Użytkownicy muszą się dokładnie zapoznać z działaniem urządzenia oraz jego zabezpieczeniami.

Prawidłowa obsługa

• Nie pozostawiać nigdy włączonego urządzenia bez nadzoru.
• Urządzenie przeznaczone jest wyłącznie do użytku domowego.
• Nie używać urządzenia jako powierzchni roboczej lub miejsca do przechowywania.
• Nie kłaść ani nie trzymać łatwopalnych cieczy i materiałów lub przedmiotów z topli- wych tworzyw (plastiku lub aluminium) na urządzeniu lub w jego pobliżu.
• Należy zachować ostrożność podłączając urządzenia elektryczne do gniazdek znajdujących się w pobliżu urządzenia. Przewody zasilające nie mogą się stykać się z gorącymi drzwiami piekarnika, ani być nimi przytrzaśnięte.
• Nie trzymać wilgotnych dań i potraw w piekarniku po ich przyrządzeniu, gdyż wilgoć może uszkodzić emalię lub przedostać się do szafki kuchennej.
• Aby uniknąć obrażeń i uszkodzenia urządzenia, nie wolno samodzielnie wykony-

wać żadnych napraw. Skontaktować się w tym celu z miejscowym serwisem.

• Do czyszczenia szyby w drzwiach piekarnika nie stosować żadnych środków ściernych ani skrobaków metalowych, ponieważ mogą one porysować powierzchnię, co z kolei mogłoby spowodować jej pęknięcie.
  Uwagi dotyczące emaliowanej powłoki Zmiana koloru powłok emaliowanych, na skutek używania, nie ma wpływu na prawidłowe działanie urządzenia. Z uwagi na to nie stanowi ona usterki w myśl obowiązujących przepisów gwarancyjnych.

Bezpieczeństwo dzieci

• Urządzenie może być obsługiwane wyłącznie przez osoby dorosłe. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.
• Wszystkie materiały opakowaniowe należy przechowywać poza zasięgiem dzieci. Istnieje ryzyko uduszenia.
• Gdy urządzenie działa, dzieci nie mogą się do niego zbliżać. Dostępne części urządzenia mogą ulec silnemu nagrzaniu podczas jego pracy. Istnieje niebezpieczeństwo poparzenia.

Ogólne zasady bezpieczeństwa

• Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej czy umysłowej, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
• Wewnętrzne powierzchnie urządzenia nagrzewają się podczas pracy do wysokich temperatur. Zachować ostrożność i nie dotykać żadnych grzałek. Istnieje niebezpieczeństwo poparzenia.
• Podczas otwierania drzwi piekarnika, w trakcie lub pod koniec przygotowywania potrawy, należy zawsze cofnąć się tak, aby para i gorące powietrze mogły swo-bodnie wydostać się na zewnątrz.

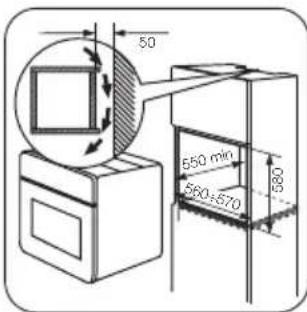

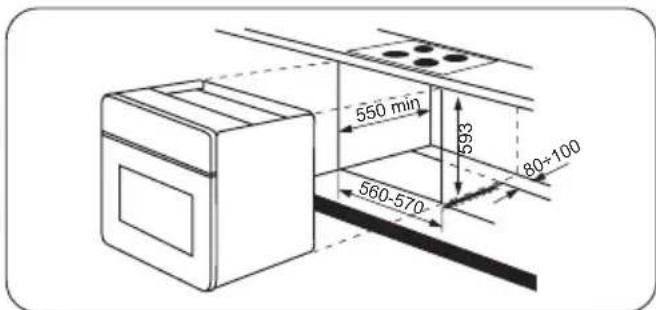

Instalacja

• Upewnić się, że urządzenie nie zostało uszkodzone w czasie transportu. Nie podłącać uszkodzonego urządzenia. W razie konieczności skontaktować się z dostawca.
• Naprawy urządzenia mogą być wykonywane wyłącznie przez pracownika autoryzowanego serwisu. Używać wyłącznie oryginalnych części zamiennych.
• Urządzeń do zabudowy wolno używać do piero po ich zamontowaniu w odpowiednich meblach lub powierzchniach roboczych spełniających odpowiednie normy.
• Nie zmieniać specyfikacji ani nie modyfikować produktu. Ryzyko odniesienia obrażeń i uszkodzenia urządzenia.

Ostrzeżenie! Należy skrupulatnie przestrzegać instrukcji połączenia elektrycznego.

Opis urządzenia

Widok urządzenia

Akcesoria piekarnika

- Ruszt piekarnika

1 Panel sterowania
2 Wskaźnik temperatury
3 Pokrętło regulacji temperatury
4 Zegar analogowy
5 Pokrętło wyboru funkcji piekarnika
6 Otwory wylotowe powietrza dla wentylatora chłodzącego
7 Grill
8 Oświetlenie piekarnika
9 Otwór na rożen obrotowy
10 Tabliczka znamionowa
11 Wentylator

Do naczyń, form do ciast, oraz do pieczenia mięsa i grillowania

• Płytka blacha do pieczenia Do pieczenia ciast i ciastek.
• Głęboka blacha do pieczenia mięsa Do pieczenia mięsa lub ciasta oraz do zbierania tłuszczu.
• Rožen

Przed pierwszym użyciem

i Przed pierwszym użyciem urządzenia należy usunąć z urządzenia całe opakowanie, zarówno wewnętrzne, jak i zewnętrzne. Nie usuwać tabliczki znamionowej.
Uwaga! W celu otwarcia drzwi należy zawsze trzymać za uchwyt na środku.

Czyszczenie wstępne

• Wyjąć wszystkie akcesoria z urządzenia.
• Przed pierwszym użyciem należy wyczyścić urządzenie.

Uwaga! Nie stosować ściernych środków czyszczących! Może to

Codzienna eksploatacja

Włączanie i wyłączanie piekarnika

1. Ustawić pokrętło wyboru funkcji piekarnika na żądaną funkcję.
2. Obrócić pokrętło regulacji temperatury na żądaną temperaturę.
   Wskaźnik temperatury włącza się, gdy wzrasta temperatura piekarnika.
3. Aby wyłączyć piekarnik, należy obrócić pokrętło wyboru funkcji piekarnika oraz pokrętło temperatury w położenie wyłączenia.

Zegar analogowy

Zegar posiada następujące funkcje:

- Aktualna godzina

- Minutnik

- Aktualna godzina - Minutnik

Do pieczenia większych kawałków mięsa i drobiu.

- Filtr tłuszczowy

Chroni grzałkę tylną przed pryskającym thuszczem.

uszkodzić powierzchnię. Zapoznać się z rozdziałem "Konserwacja i czyszczenie".

Rozgrzewanie wstępne

Ustawić oraz maksymalną temperaturę i rozgrzewać pusty piekarnik przez 45 minut, aby wypalić wszelkie pozostałości z powierzchni komory piekarnika. Akcesoria mogą ulec silniejszemu nagrzaniu, niż w przypadku normalnego użytkowania. W tym czasie może się również wydzielać charakterystyczny zapach. Jest to normalne zjawisko. Upewnić się, że pomieszczenie jest dobrze wietrzone.

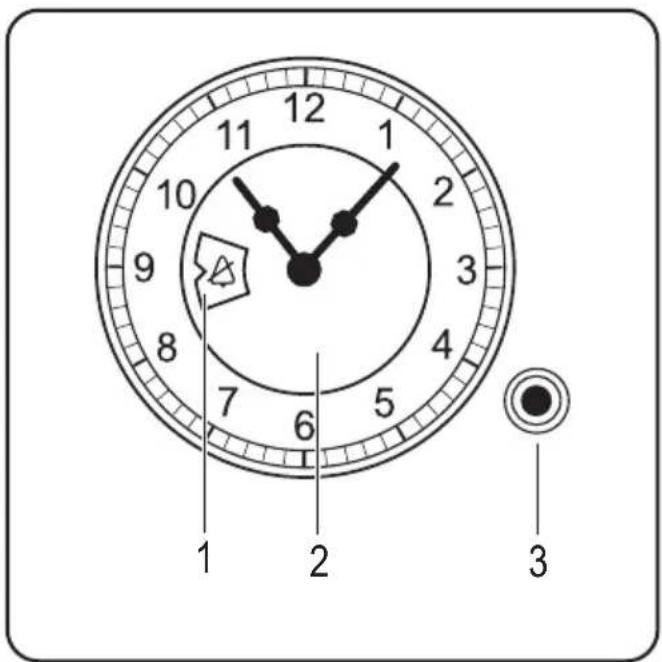

1 Okienko
2 Tarcza zegara
3 Pokrętło regulacyjne

Ustawianie aktualnej godziny

Aby ustawić aktualną godzinę, należy przycisnąć pokrętło regulacyjne i obracać je w kierunku przeciwnym do ruchu wskazówek zegara, dopóki zegar nie wskaże odpowiedniej godziny. Po ustawieniu godziny pozwo-lić, aby pokrętło regulacyjne powróciło do pierwotnej pozycji lub ostrożnie za nie po-ciągnąć.

Minutnik

Służy do ustawiania czasu wyłączenia funkcji piekarnika.

Funkcja nie ma wpływu na pracę piekar-nika.

1. Wybrać funkcję piekarnika oraz ustawić żądaną temperaturę.
2. Obracać pokrętło regulacyjne w kierunku przeciwnym do ruchu wskazówek zegara, dopóki w okienku nie pojawi się żądane ustawienie czasu (w minutach).
3. Po upływie ustawionego czasu rozlega się sygnał dźwiękowy.
   Aby wyłączyć sygnał dźwiękowy, należy obracać pokrętło regulacyjne w kierunku przeciwnym do ruchu wskazówek zegara, dopóki w okienku nie pojawi się lub Ⓗ.
4. Wyłączyć piekarnik.

Funkcje piekarnika

Funkcja piekarnika Zastosowanie
	Pozycja wyłączenia. Urządzenie jest wyłączone.
	Termoobieg	Do pieczenia kilku różnych potraw jednocześnie. Do przyrządzania domowej roboty owoców w syropie oraz suszenia grzybów lub owoców.
	Grill turbo	Grzałka grilla działa na przemian z wentylatorem pie-karnika wywołującym obieg gorącego powietrza wo-kół potrawy. Do pieczenia dużych kawałków mięsa.Maksymalna temperatura dla tej funkcji wynosi 200°C.
	Duży grill	Włączona jest pełna grzałka grilla. Do grillowania po-traw płaskich w dużych ilościach. Do opiekania pie-czywa.
	Rożen obrotowy	Do grillowania pieczeni lub mniejszych kawałków mięsa.
	Grill	Do grillowania płaskich potraw w niewielkich iloś-ciach, ułożonych na środku rusztu. Do opiekania pie-czywa.
	Dolna grzałka	Ciepło wytwarzane jest wyłącznie przez dolną grzał-kę. Do pieczenia ciast z kruchym spodem.
	Górna grzałka	Ciepło wytwarzane jest wyłącznie przez górną grzał-kę. Do wykańczania upieczonych potraw.
	Pieczenie tradycyjne	Ciepło jest wytwarzane przez górną i dolną grzałkę.Do pieczenia mięsa albo ciasta na jednym poziomie.

Wentylator chłodzący

Podczas pracy urządzenia wentylator chłodzący uruchamia się samoczynnie, aby chłodzić powierzchnie urządzenia. Po wyłączeniu urządzenia wentylator chłodzący zatrzymuje się.

Termostat bezpieczeństwa

Aby zapobiec niebezpiecznemu przegrzaniu (w wyniku nieprawidłowego użycia urządzenia lub wad komponentów), piekarnik został wyposażony w termostat bezpieczeństwa, który w razie potrzeby wyłącza zasilanie. Piekarnik włącza się z powrotem automatycznie po obniżeniu temperatury.

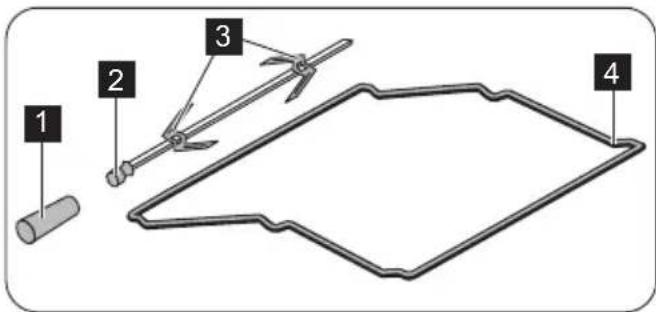

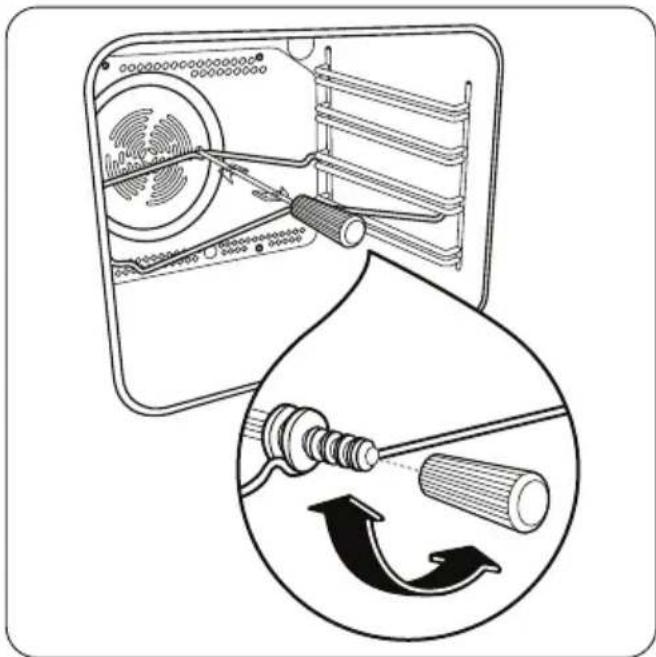

Rožen

1 Uchwyt
2 Rožen
3 Widełki
4 Rama rożna

1. Umieścić głęboką blachę do pieczenia na pierwszym poziomie od dołu.
2. Umieścić ramę rozna na drugim poziomie od dołu.
3. Zamocować pierwsze widełki na roźnie, a następnie nadziać potrawę do pieczenia i zamocować drugie widełki. Zablokować widełki dokręcając ich śruby
4. Włożyć koniec rożna do otworu rożna (patrz "Widok urządzenia").
5. Umieścić przednią część rozna na ramie rozna.
6. Zdjąć uchwyt.
7. Ustawić funkcję piekarnika i temperaturę (patrz "Tabele pieczenia").

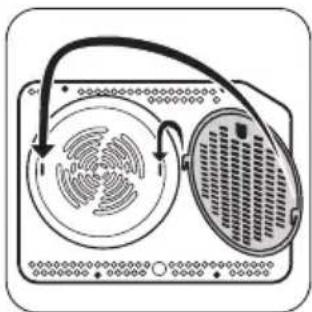

Zakładanie/wyjmowanie filtra tłuszczowego

Ostrzeżenie! Przed podjęciem działania upewnić się, że urządzenie jest chłodne i wyłączone.
i Filtra tłuszczowego należy używać tylko podczas pieczenia mięs.

Zakładanie filtra tłuszczowego

Przytrzymując filtr tłuszczowy za uchwyt, wsunąć oba zaczepy do dołu w otwory na tylnej ściance piekarnika (otwór wentylatora).

Wyjmowanie filtra tłuszczowego

Chwycić filtr tłuszczowy za uchwyt, unieść, odczepić go i wyjąć.

Ostrzeżenie! Podczas korzystania z piekarnika jego drzwiczki muszą być zawsze zamknięte, nawet w trakcie grillowania.
Nie umieszczać blach do pieczenia, garnków itp. na dnie piekarnika, aby nie uszkodzić emalii piekarnika.
Zachować ostrożność podczas wyjmo- wania lub wkładania akcesoriów do pie- karnika, aby zapobiec uszkodzeniu emalii.
- Piekarnik posiada cztery poziomy pieczenia. Poziomy liczy się od dołu piekarnika. - Istnieje możliwość równoczesnego pieczenia potraw na dwóch różnych poziomach. Umieścić potrawy na poziomie 1 i 3
- Piekarnik jest wyposażony w specjalny system zapewniający ciągły obieg powietrza i ponowne przetwarzanie pary. Umożliwia on przyrządzanie potraw przy wykorzystaniu pary, co czyni je miękkimi w środku i chrupiącymi na zewnątrz. Skraca on również do minimum czas pieczenia i zmniejsza zużycie energii.
- Wilgoć może skrapłać się wewnątrz urządzenia lub na szklanych drzwiach. Jest to normalne zjawisko. Podczas otwierania drzwi piekarnika w trakcie lub pod koniec przygotowywania potrawy należy się zawsze cofnąć. W celu ograniczenia zjawiska kondensacji należy zawsze włączyć piekarnik na 10 minut przed rozpoczęciem pieczenia.
- Po każdorazowym użyciu piekarnika należy go wytrzeć do sucha, aby usunąć wilgoć.

Pieczenie ciast

- Optymalna temperatura do pieczenia ciast mieści się w przedziale od 150 °C do 200 °C.

• Przed rozpoczęciem pieczenia należy nagrzewać piekarnik przez ok. 10 minut.
• Nie otwierać drzwi piekarnika przed upływem 3/4 ustawionego czasu pieczenia.
• W przypadku równoczesnego pieczenia na dwóch blachach należy zachować pomiędzy nimi jeden pusty poziom.

Pieczenie mięsa i ryb

• Nie piec mięsa o wadze poniżej 1 kg. W przypadku pieczenia zbyt małych ilości mięsa staje się ono zbyt suche.
• Aby czerwone mięso było dobrze wypie- czone na zewnątrz, ale soczyste w środku, należy ustawić temperaturę w zakresie 200 °C-250 °C.
• W przypadku białego mięsa, drobiu i ryb temperaturę należy ustawić na 150°C-175°C.
• Użycie ociekacza w przypadku pieczenia bardzo tłustych potraw zapobiega powstawaniu trudnych do usunięcia plam w piekarniku.
• Po upieczeniu mięsa, doradza się odcze- kać co najmniej 15 minut przed jego po- krojeniem, aby nie wypłynęły z niego soki.
• Aby nie dopuścić do powstawania nadmiernej ilości dymu w piekarniku podczas pieczenia mięsa do ociekacza należy włać nieco wody. Aby ograniczyć zjawisko kondensacji należy dolewać wody po trochu za każdym razem, gdy wyparuje.

Czas pieczenia

Czas pieczenia uzależniony jest od rodzaju potrawy, jej konsystencji i ilości. Na początku należy obserwować efekty pracy piekarnika. Należy znaleźć optymalne ustawienia (ustawienie temperatury, czasu pieczenia itp.) dla naczyń używanych w urządzeniu, przepisów oraz ilości potraw.

Tabela pieczenia

Waga (kg)	Potrawa Funkcja piekarnika Poziom		Temperatura piekarnika (°C)	Czas pie-czenia (min.)
1	Wieprzowina / Jagnięcina		2 180 100-110
1	Cielęcina / Wo-towina		2 190 70-100
1,2	Kurczak / Kró-lik		2 200 70-80
1,5	Kaczka		1	160
3 Gęś	1 160 150-200
4 Indyk	1 180 210-240
1 Ryba	2 190 30-40
1	Faszerowane papryki i pomi-dory / Pieczo-ne ziemniaki		2 190 50-70
	Ciasta w proszku		2 160 45-55
1	Paszteciki		2	160
	Ciasteczka		3	140
2	Lasagne		2	180
1	Biały chleb		2	190
1	Pizza		1	190

Grillowanie

Przed rozpoczęciem pieczenia rozgrzewać pusty piekarnik przez 10 minut.

TYP POTRAWY	Ilość		Grillowanie		Czas pieczenia w minu-tach
	Ilość sztuk	g	Poziom	Temp. (°C)	1-sza stro-na	2-ga stro-na
Steki (Filety)	4	800	3	250	12-15	12-14
Befsztyki	4	600	3	250	10-12	6-8
Kiełbaski	8	/	3	250	12-15	10-12

TYP POTRAWY Ilość sztuk	g	Poziom	Temp. (°C)	tach
				1-sza stro- na	2-ga stro- na
Kotlety schabowe	4	600	3	250	12-16
Kurczak (przecię- ty na 2 połówki)	2	1000	3	250	30-35
Kebaby	4	/	3	250	10-15
Piersi kurczaka	4	400	3	250	12-15
Hamburgery	6	600	3	250	20-30
Filety rybne	4	400	3	250	12-14
Opiekane kanapki	4-6	/	3	250	5-7
Tosty	4-6	/	3	250	2-4

Grill turbo

Ostrzeżenie! Z tej funkcji należy korzystać przy temperaturze maks.

200^ C

TYP POTRAWY	Ilość		Grillowanie		Czas pieczenia w minu-tach
	Kawałki	g	Poziom	Tempe-ratura (°C)	1-sza stro-na	2-ga stro-na
Panierowana pie-czeń (indyk)	1	1000	3	200	30-40	20-30
Kurczak (przecięty na dwa kawałki)	2	1000	3	200	25-30	20-30
Udka kurze	6	-	3	200	15-20	15-18
Przepiórka	4	500	3	200	25-30	20-25
Zapiekanka wa-rzywna	-	-	3	200	20-25	-
kawałków. Małże	-	-	3	200	15-20	-
Makrela	2-4	-	3	200	15-20	10-15
Filety rybne	4-6	800	3	200	12-15	8-10

Rožen

i Przed rozpoczęciem pieczenia piekarnik należy wstępnie rozgrzewać przez

10 minut.

TYP POTRAWY Ilość temperatura w	[IMAGE]	°C	Czas pieczenia w minutach
Drób 1000 2 250 50-60
Pieczeń	800	2	250

Konserwacja i czyszczenie

Ostrzeżenie! Przed przystąpieniem do czyszczenia urządzenia należy je wyłączyć. Upewnić się, że urządzenie ostygło.
Ostrzeżenie! Zabrania się czyszczenia urządzenia myjkami parowymi i myjkami wysokociśnieniowymi.
⚠ Uwaga! Nie należy stosować żadnych żrácych ani ściernych środków czyszczących, ostrych przedmiotów, odplamiaczy ani szorstkich gąbek.
Ostrzeżenie! Nie czyścić drzwi piekarnika ściernymi środkami czyszczącymi ani skrobakami metalowymi. Może dojść do uszkodzenia termoodpornej powierzchni szyby wewnętrznej.
⚠ Uwaga! W przypadku stosowania aerozolu do piekarników, należy przestrzegać instrukcji producenta.

• Przód urządzenia należy myć miękką szmatką zwilżoną ciepłą wodą z dodatkiem środka do czyszczenia.
• Powierzchnie metalowe należy czyścić przy użyciu standardowego środka do czyszczenia.
• Wnętrze piekarnika należy czyścić po każdym użyciu. Ułatwi to usuwanie brudu i pozwoli zapobiec przypaleniu resztek potraw.
• Trudne do usunięcia zabrudzenia usunąć specjalnym środkiem do czyszczenia piekarników.
• Wszystkie akcesoria piekarnika należy myć miękką szmatką zwilżoną ciepłą wodą z dodatkiem środka do czyszczenia, po

każdym użyciu i pozostawić je, aż wyschną.

- Akcesoriów pokrytych powłoką zapobiegającą przywieraniu nie wolno czyścić ich agresywnymi środkami, ostrymi przedmiotami ani myć w zmywarce. Może to spowodować uszkodzenie powłoki zapobiegającej przywieraniu!

Prowadnice blach

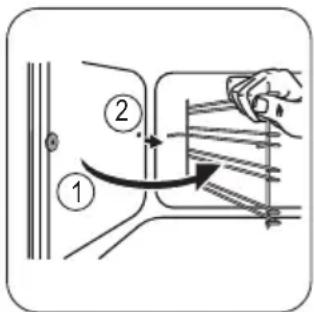

Demontaż prowadnic

① Odczepić przednią część prowadnic od ścianki bocznej.

2 Odczepić tylną część prowadnic od ścianki bocznej i wy- jąć prowadnice.

Mocowanie prowadnic

Założyć prowadnice w odwrotnej kolejności.

i Zaokrąglone KOńce prowadnic muszą być skierowane do przodu!

Sufit piekarnika

Grzałkę zamocowaną pod sufitem piekarnika można odchylić w celu łatwego wyczyszczenia sufitu piekarnika.

Ostrzeżenie! Przed zdjęciem grzałki należy wyłączyć urządzenie. Upewnić się, że urządzenie ostygło. Istnieje niebezpieczeństwo poparzenia!

① Odkręcić śrubę mocującą grzałkę. Za pierwszym razem należy użyć śrubokręta.

② Ostrożnie po- ciągnąć grzałkę w dół. Można teraz wy- czyścić sufit piekar- nika.

Sufit piekarnika należy umyć miękką szmatką zwilżoną ciepłą wodą z dodatkiem płynu do mycia naczyń, a następnie pozostawić do wyschnięcia.

Montowanie grzałki

1. Zamontować grzałkę w odwrotnej kolejności.

Ostrzeżenie! Upewnić się, że grzałka zamontowana jest prawidłowo oraz, że nie opada.

Czyszczenie drzwi piekarnika

Przed przystąpieniem do czyszczenia drzwi piekarnika należy je z niego zdjąć.

Ostrzeżenie! Przed przystąpieniem do czyszczenia szyb drzwi upewnić się, że ostygły. Istnieje ryzyko pęknięcia szkła.

Ostrzeżenie! Uszkodzenia lub zadrapania szyb drzwi powodują osłabienie szkła i zagrożenie jego pęknięcia. Aby temu zapobiec, należy je wymienić. Więcej informacji na ten temat można uzyskać w lokalnym punkcie serwisowym.

① Otworzyć całko- wicie drzwi i chwycić za oba zawiasy.

2 Podnieść i obrócić dźwignie na obu zawiasach.

3 Przymknąć drzwi piekarnika do pierwszej pozycji otwarcia (do połowy). Następnie pociągnąć je do przodu i wyjąć je. Umieścić drzwi na stabilnej powierzchni przykrytej miękką tkaniną.

Umyć szyby wodą z dodatkiem mydła. Starannie je wysuszyć.

Po umyciu zamontować drzwi w piekarniku. W tym celu należy wykonać te same czynności w odwrotnej kolejności.

i Urządzenia ze stali nierdzewnej lub aluminium:

Drzwi piekarnika należy czyścić wyłącznie wilgotną gąbką. Następnie należy je przetrzeć do sucha miękką szmatką. Nie należy używać myjek stalowych, kwasów ani produktów ściernych, ponieważ mogą one uszkodzić powierzchnię piekarnika. Panel sterowania należy myć, stosując się do tych samych zaleceń.

Oświetlenie piekarnika

Ostrzeżenie! Niebezpieczeństwo porażenia prądem!

Przed wymianą oświetlenia piekarnika:

• Wyłączyć piekarnik.
• Wyjąć bezpieczniki w skrzynce z bezpiecznikami lub wyłączyć zasilanie przy pomocy wyłącznika głównego.

W celu ochrony żarówki piekarnika i szklanego klosza na dnie komory piekarnika należy położyć ściereczkę.

Wymiana żarówki piekarnika/ czyszczenie szklanego klosza

1. Obrócić szklany klosz w kierunku przeciwnym do ruchu wskazówek zegara, aby go zdjąć.
2. Umyć szklany klosz.
3. Wymienić żarówkę na nową, odporną na działanie wysokich temperatur do 300°C.
4. Nałożyć szklany klosz.

Co zrobić, gdy...

Problem Możliwa przyczyna Rozwiązanie
Piekarnik nie nagrzewa się	Piekarnik nie jest włączony	Włączyć piekarnik (patrz rozdział "Codzienna eksploata-cja").
Piekarnik nie nagrzewa się Zadział bezpiecznik w skrzynce bezpiecznikowej		Sprawdzić bezpiecznik. Jeżeli bezpiecznik zadziała więcej niż jeden raz, należy skontaktować się z wykwalifikowanym elektrykiem.
Oświetlenie piekarnika nie działa	Oświetlenie piekarnika jest uszkodzone	Wymienić żarówkę piekarnika
Na potrawach i w komorze piekarnika osiada skroplona para wodna	Potrawę pozostawiono w piekarniku zbyt długo.	Nie pozostawiać potraw w piekarniku na dłużej niż 15-20 minut po zakończeniu procesu pieczenia

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub lokalnym autoryzowanym serwisem.

Poniższe dane są niezbędne dla serwisu, aby pomoc była szybka i odpowiednia: Te dane są podane na tabliczce znamionowej (patrz "Opis produktu")

• Nazwa modelu ....
• Numer produktu (PNC) ....
• Numer seryjny (S.N.) ......

Ostrzeżenie! Naprawy urządzenia należy powierzać uprawnionemu elektrykowi lub innej kompetentnej osobie.

Ważne! Jeżeli urządzenie było nieprawidłowo użytkowane, interwencja pracownika serwisu lub sprzedawcy może być płatna nawet w okresie gwarancyjnym.

Wskazówki dotyczące urządzeń z metalowym frontem:

Jeżeli drzwi zostaną otwarte w trakcie lub wkrótce po zakończeniu pieczenia, na szkle może pojawić się para.

Zabudowa

Ostrzeżenie! Instalację urządzenia należy powierzać wyłącznie wykwalifikowanej i kompetentnej osobie. Powierzenie instalacji osobie nieposiadającej odpowiednich kwalifikacji lub kompetencji spowoduje unieważnienie gwarancji w razie uszkodzeń.

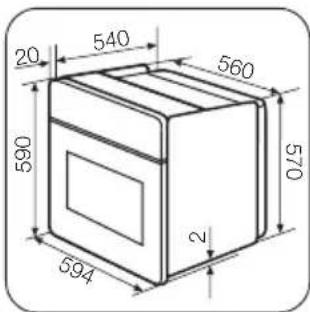

• Przed przystąpieniem do zabudowy urządzenia w szafce kuchennej należy się upewnić, że wymiary wnęki są prawidłowe.
• Upewnić się, że instalacja posiada odpowiednie zabezpieczenie przed porażeniem prądem.
• Zgodnie z obowiązującymi przepisami wszystkie części stanowiące zabezpieczenie przed porażeniem prądem muszą być zamontowane w taki sposób, aby nie można ich było zdemontować bez użycia narzędzi.
• Niektóre części piekarnika przewodzą prąd. Zabudować urządzenie w szafce i upewnić się, że wokół niego nie występują wolne przestrzenie. Zapobiegnie to porażeniu prądem, gdyż uniemożliwi przypadkowe dotknięcie niebezpiecznych części.
• Urządzenie może być ustawione tak, aby jego tylna część i jeden bok przylegały do wyższych urządzeń lub ścian. Druga stro-na musi przylegać do mebla o tej samej wysokości.
• Piekarniki i płyty kuchenne do zabudowy wyposażone są w specjalne systemy pod-

Podłączenie do sieci elektrycznej

Ostrzeżenie! Podłączenia elektryczne mogą być wykonywane wyłącznie przez odpowiednio wykwalifikowaną i kompetentną osobę.
- Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania podanych zaleceń dotyczących bezpieczeństwa.

łączeń. Ze względów bezpieczeństwa można ze sobą łączyć tylko urządzenia tego samego producenta.

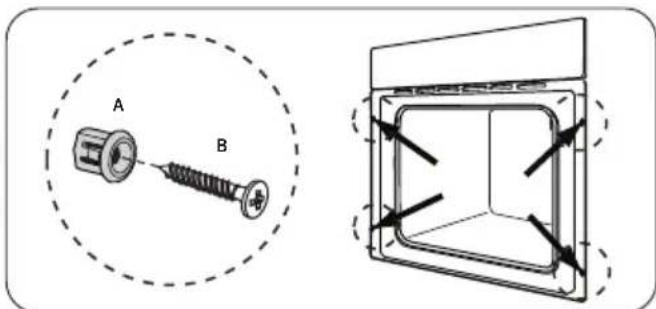

- Aby przymocować piekarnik do szafki do zabudowy, należy otworzyć drzwiczki piekarnika, umieścić w otworach 4 przekładki i dokręcić 4 wkręty do drewna (patrz rysunek).

• Urządzenie należy uziemić zgodnie z obowiązującymi przepisami dotyczącymi bezpieczeństwa.

• Należy upewnić się, że napięcie znamionowe i moc podane na tabliczce znamionowej są zgodne z napięciem i obciążalnością lokalnej instalacji zasilającej.

• Urządzenie jest wyposażone w przewód zasilający bez wtyczki.

• Wszelkie elementy elektryczne muszą być instalowane lub wymieniane przez przedstawiciela autoryzowanego serwisu lub odpowiednio wykwalifikowanego serwisanta.
• Należy zawsze podłączać urządzenie do prawidłowo zainstalowanego gniazdka z zabezpieczeniem przed porażeniem.
• Nie stosować przedłużaczy, rozdzielaczy, ani łączników wieloobwodowych. Istnieje ryzyko pożaru.

• Upewnić się, że wtyczka przewodu zasilającego będzie dostępna po instalacji.

• Nie ciągnąć za przewód zasilający w celu odłączenia urządzenia od zasilania. Należy zawsze ciągnąć za wtyczkę sieciową.

• Urządzenie powinno być podłączone poprzez odpowiedni element zabezpieczający, który umożliwia odłączenie wszystkich żył przewodu zasilającego z rozwarciem styków wynoszącym co najmniej 3 mm, taki jak automatyczny wyłącznik przeciążeniowy, wyłącznik różnicowopрядowy lub bezpiecznik.
• Informacje dotyczące napięcia podane są na tabliczce znamionowej (patrz "Opis produktu").

Ochrona środowiska

Symbol 📄na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Materiały opakowaniowe

Materiały opatrzone symbolem, nadają się do recyklingu. Wyrzucić opakowanie do odpowiednich pojemników, aby umożliwiać jego ponowne wykorzystanie.

Utylizacja urządzenia

1. Wyjąć wtyczkę przewodu zasilającego z gniazdka.
2. Odciąć przewód zasilający i wyrzucić go.
3. Wyrzucić blokadę drzwi. Zapobiegnie to zamknięciu się dzieci w środku urządzenia. Istnieje ryzyko uduszenia.

Índice
