MANUAL DE UTILIZADOR PL40 CANDY

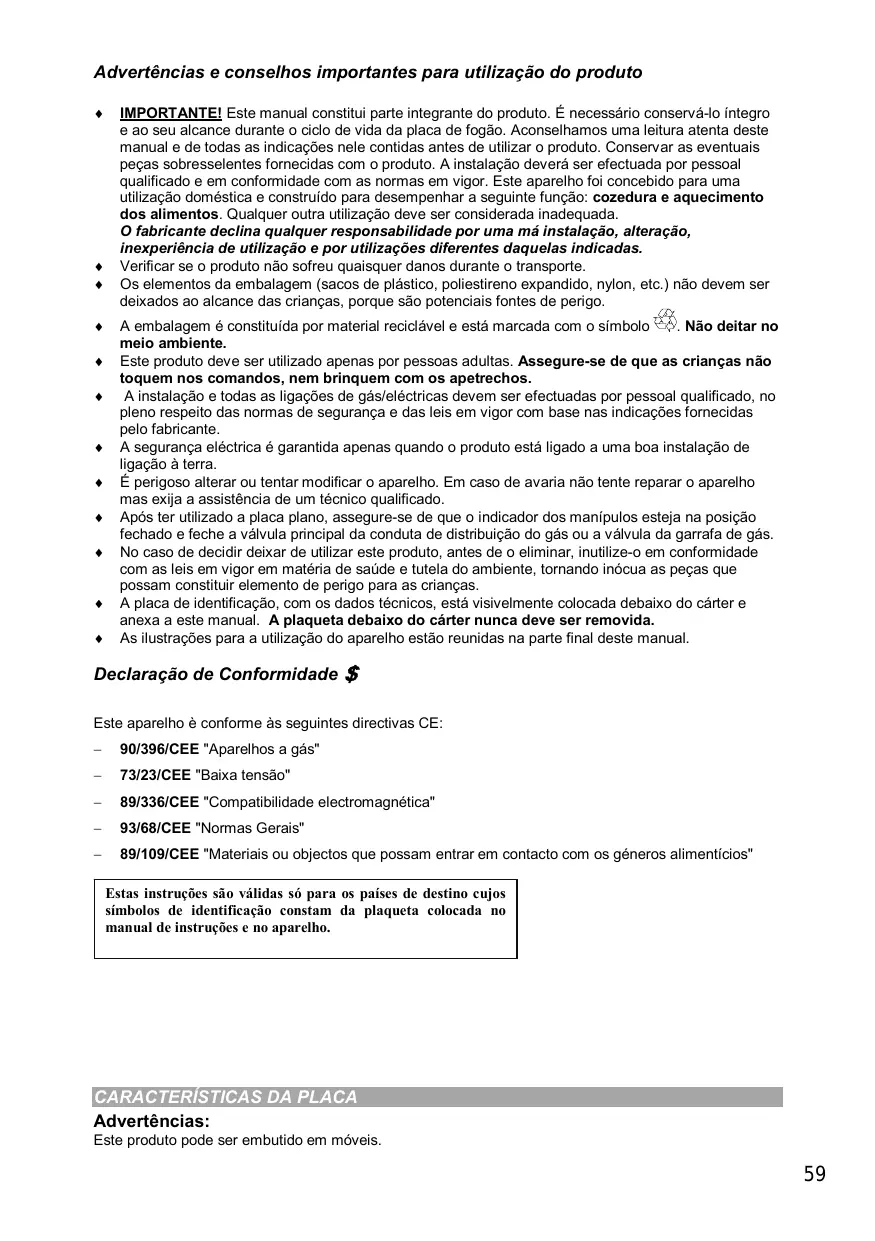

Advertências e conselhos importantes para a utilização do produto

IMPORTANTE! Este manual constitui parte integrante do produto. É necessário conservá-lo íntegro e ao seu alcance durante o ciclo de vida da placa de fogão. Aconselhamos uma leitura atenta deste manual e de todas as indicações nele contidas antes de utilizar o produto. Conservar as eventuais peças sobresselentes fornecidas com o produto. A instalação deverá ser efectuada por pessoal qualificado e em conformidade com as normas em vigor. Este aparelho foi concebido para uma utilização doméstica e construído para desempenhar a seguinte função: cozedura e aquecimento dos alimentos. Qualquer outra utilização deve ser considerada inadequada.

O fabricante declina qualquer responsabilidade por uma má instalação, alteração, inexperiência de utilização e por utilizações diferentes daquelas indicadas.

Verificar se o produto não sofreu quaisquer danos durante o transporte. Os elementos da embalagem (sacos de plástico, poliestireno expandido, nylon, etc.) não devem ser deixados ao alcance das crianças, porque são potenciais fontes de perigo. A embalagem é constituída por material reciclável e está marcada com o símbolo. Não deitar no meio ambiente. Este produto deve ser utilizado apenas por pessoas adultas. Assegure-se de que as crianças não toquem nos comandos, nem brinquem com os apetrechos. A instalação e todas as ligações de gás/elétricas devem ser efectuadas por pessoal qualificado, no pleno respeito das normas de segurança e das leis em vigor com base nas indicações fornecidas pelo fabricante. A segurança elétrica é garantida apenas quando o produto está ligado a uma boa instalação de ligação à terra. É perigoso alterar ou tentar modificar o aparelho. Em caso de avaria não tente reparar o aparelho mas exija a assistência de um técnico qualificado. Após ter utilizado a placa plana, assegure-se de que o indicador dos manípulos esteja na posição fechado e feche a válvula principal da conduta de distribuição do gás ou a válvula da garrafa de gás. No caso de decidir deixar de utilizar este produto, antes de o eliminar, inutilize-o em conformidade com as leis em vigor em matéria de saúde e tutela do ambiente, tornando inócuas as peças que possam constituir elemento de perigo para as crianças. A placa de identificação, com os dados técnicos, está visivelmente colocada debaixo do carter e anexa a este manual. A plaqueta debaixo do carter nunca deve ser removida. As ilustrações para a utilização do aparelho estão reunidas na parte final deste manual.

Declaração de Conformidade

Este aparelho é conforme as seguintes directivas CE:

90/396/CEE "Aparelhos a gás" 73/23/CEE "Baixa tensão" 89/336/CEE "Compatibilidade eletromagnética" 93/68/CEE "Normas Gerais" 89/109/CEE "Materiais ou objectos que possam entrar em contacto com os géneros alimentícios"

Estas instruções são válidas só para os países de destino cujos símbolos de identificação constam da plaqueta colocada no manual de instruções e no aparelho.

CARACTERÍSTICAS DA PLACA

Advertências:

Este produto pode ser embutido em móveis.

A classe de instalação é do tipo 3 para a parte do gás e do tipo Y para a parte elétrica. Os móveis devem resistir até uma temperatura de 90°C no mínimo. Para uma instalação mais correta, consultar o parágrafo correspondente e os desenhos de referência. A utilização de um aparelho de cozedura a gás comporta a produção de calor e humidade no local no qual está instalado. Certifique-se de que a cozinha esteja bem ventilada, mantendo abertos os orifícios de ventilação natural, ou instalando um dispositivo de ventilação mecânica (exaustor de ventilação). Uma utilização intensiva e prolongada do aparelho pode exigir uma ventilação suplementar, por exemplo, abrindo uma janela, ou, uma ventilação mais eficaz, como, por exemplo, aumentar a potência de ventilação.

Este manual foi concebido para vários tipos de placas. Na plaqueta de dados colocada na parte traseira, poderá identificar o modelo correspondente. Com esta sigla e as indicações dadas nos próximos parágrafos, olhando as figuras colocadas no final do manual (Fig. 1), poderá conhecer a composição do seu aparelho.

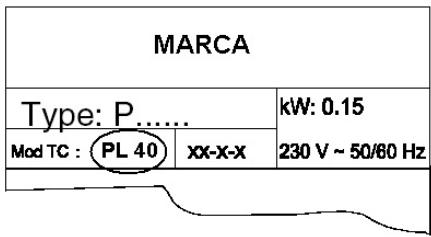

Exemplo:

PONTO DE COZEDURA

Placas de 60 cm. - comandos laterais

Mod.: PL 40/X - PL 40 N - PL 40 W - PL 40/SX (Fig. 1)

1. Queimador semi-rápido direito (SR)
2. Queimador semi-rápido esquerdo (SR)
3. Queimador rápido (R)
4. Queimador auxiliar (A)

Queimadores a gás

O fluxo do gás na direção dos queimadores é regulado pelos Manipulos da fig. 4 que comandam as válvulas. Os símbolos, dependendo da versão escolhida, podem ser serigrafados nos Manipulos ou no painel de comandos. Fazendo coincidir o indicador com os símbolos serigrafados obtém-se as seguintes regulações:

Válvula fechada, nenhuma distribuição de gás

Capacidade T máxima, fluxo T máximo de gás

Capacidade mínima, fluxo mínimo de gás

Acendimento dos queimadores

- Queimadores sem válvula de segurança

Para acender um dos queimadores sem acendimento elétrico, ou na falta de corrente elétrica nos modelos equipados com acendimento, aproximar uma chama à parte superior do queimador, apertar e rodar para a esquerda o Manipulo correspondente até fazer coincidir o símbolo ' com a referência no painel de comando.

Para obter a capacidade mínima, rodar ulteriormente o Manipulo até corresponder à chama pequena.

Todas as posições de funcionamento devem ser escolhidas entre aquela maior e aquela mínima e nunca entre aquela maior e o ponto de fechamento.

Para desligar o queimador, rodar o Manipulo no sentido dos ponteiros do relógio até a posição de "Válvula fechada"

- Queimadores com acendimento elétrico

- Modelos com botão de acendimento

Para acender um dos queimadores, apertar o botão de acendimento e rodar o Manipulo até a posição de fluxo máximo (símbolo *). Manter apertado o botão de acendimento até acender, (antes regular a chama rodando o Manipulo até alcançar a intensidade desejada.

- Modelos com acendimento incorporado nos Manipulos

Estes modelos estão identificados com o símbolo % próximos do símbolo' (fluxo máximo).

Para acender um dos queimadores, aperte e rode o manípulo até a posição de fluxo máximo e mantenha apertado até acender; depois regule a chama rodando o manípulo até alcançar a intensidade desejada.

Nota:

Caso especial: quando o gás distribuído localmente dificulte o acendimento do queimador com o manípulo na posição máxima, aconselhamos repetir a operação antes de colocar um recipiente na grelha e com o manípulo na posição de fluxo mínimo.

- Queimadores com válvula de segurança

Alguns modelos contêm uma válvula de segurança que, no caso do queimador se desligar por qualquer razão, interromperá automaticamente a distribuição do gás.

Para restabelecer o funcionamento, colocar o manípulo na posição 1 e repetir as operações de acendimento ilustradas nos próximos parágrafos.

Uso do queimador

Dependendo do tipo de acendimento elétrico fornecido, proceder da seguinte forma:

Nos modelos equipados com acendimento incorporado no manípulo, rodar o manípulo da válvula de gás até a posição de fluxo máximo, depois apertar e manter a pressão durante, aproximadamente, 4 a 5 segundos. Soltar o manípulo e regular a chama rodando o manípulo até alcançar a intensidade desejada.

Nos modelos dotados de tecla de acendimento, rodar o manípulo da válvula de gás até a posição de fluxo máximo e, em seguida, apertar a tecla de acendimento e o manípulo. Manter a pressão cerca de 4 a 5 segundos. Depois soltar o manípulo e regular a chama rodando o manípulo até alcançar a intensidade desejada.

Advertência:

O dispositivo de acendimento não pode ser acionado por mais de 15".

Se depois deste período o queimador não se acender, ou se desligar acidentalmente, esperar 1 minuto antes de repetir a operação.

Escolha do queimador

O símbolo gravado no painel de comando (desenho fig. 4), ao lado dos manípulos, indica a correspondência entre o manípulo e o queimador. A escolha do queimador mais adequado depende do diâmetro e da capacidade dos recipientes (ver tabela).

É importante que o diâmetro da panela seja adequado à potência do queimador, para não comprometer o alto rendimento.

Diâmetro das panelas
Queimador	Diâmetro minimo	Diâmetro máximo
Auxiliar	60 mm. (com redução)	140 mm.
Semi-rápido	160 mm.	200 mm.
Rápido	200 mm.	240 mm.

ADAPTAÇÃO AOS VÁRIOS TIPOS DE GÁS

Caso seja necessário adaptar a placa a um tipo de gás diferente daquele para o qual foi preparada, os injetores terão de ser substituídos.

Caso os injetores sobresselentes não sejam fornecidos com o produto, podem ser obtidos nos Centros de Assistência.

A escolha dos injetores a substituir deve ser feita de acordo com a tabela dos injetores.

Os injetores são identificáveis com o diâmetro, expresso em centésimos de mm., gravado no corpo dos próprios injetores.

Substituição dos injetores

Retirar as grelhas e os bicos da placa. Com uma chave fixa, substituir os injetores "J" (fig.11) com os adequados ao gás a utilizar. Montar novamente os queimadores. (fig.13)

Os queimadores não exigem a regulação do ar primário.

Regulação do mínimo

Depois de ter substituído os injetores, acender o queimador e desenroscar o manípulo. Deslocar a válvula para a posição mínimo, introduzir uma chave de fenda no interior do orifício: apertar para diminuir a chama, desapertar para aumentá-la (fig. 11)

Para o gás G30/G31, apertar totalmente o parafuso de regulação.

De qualquer forma, o resultado deverá ser uma pequena chama homogénea e regular ao longo de toda a coroa do queimador.

Por fim, verificar se, rodando rapidamente a válvula da posição maior para a mínima, o queimador permanece aceso. No caso dos queimadores com sistema de segurança, verificar que a chama lamba ligeiramente o termopar. Verificar a correta regulação deixando o queimador aceso por alguns minutos.

Caso se desligue, aumentar o mínimo.

Uso das grelhas

As grelhas da placa de fogão foram projetadas para tornar mais fácil e segura a utilização do produto. Aconselhamos verificar, antes de cada utilização, a exata colocação e a sua estabilidade sobre a placa. Para além disso, verificar se as borrachas de apoio estão sempre íntegras e colocadas corretamente.

Grelha para pequenos recipientes (Fig.3)

Quando se utilizam recipientes de diâmetro pequeno, apoia-se apenas sobre a grelha do queimador auxiliar (o menor) para evitar que se virem.

INSTRUÇÕES PARA A INSTALAÇÃO

Importante!

As instruções são dirigidas a um instalador especializado.

O produto deve ser corretamente instalado, em conformidade com as normas em vigor.

Qualquer operação deve ser efetuada com o produto desligado eletricamente.

Instalação no topo (base do móvel)

A placa de fogão pode ser instalada em todos os móveis, desde que sejam resistentes ao calor (temperatura mínima de 90°C).

As dimensões do furo a efetuar na base do móvel e as distâncias mínimas entre as paredes traseiras, laterais e superiores do produto encontram-se indicadas nas figuras 5 e 6.

Lembrar que:

No caso da placa ser instalada sem forno, é taxativa a utilização de um painel de separação entre o fundo da placa e o móvel inferior, a uma distância mínima de 10mm.

No caso de acoplamento placa/forno, colocar uma divisória, a uma distância mínima de 15mm, e seguir as indicações do fabricante do forno, mantendo, contudo, uma ventilação conforme especificado na fig.

1. De qualquer forma, a ligação elétrica dos aparelhos deve ser efetuada separadamente, quer por motivos elétricos, quer para facilitar a sua remoção.

Aconselhamos a utilizar um forno equipado com um sistema de arrefecimento interno forçado.

Fixação da placa

A fixação da placa de fogão ao móvel deve ser efetuada da seguinte forma:

Colocar a junta vedante apropriada fornecida com o produto ao longo do perímetro externo do furo efetuado no móvel, seguindo o esquema indicado na fig. 5, de modo que as extremidades das faixas estejam perfeitamente unidas entre si, sem se sobreporem. Colocar a placa no furo do móvel, prestando atenção para a centrar. Fixar a placa ao móvel com os apoios apropriados fornecidos com o produto (A), conforme ilustrado na fig. 8. Uma instalação correta da junta vedante (C) oferece uma garantia absoluta contra as infiltrações de líquidos.

Local de instalação e drenagem do produto derivado do processo de combustão

O aparelho deve ser instalado e posto a funcionar em local idóneo e, de qualquer forma, em conformidade com as leis em vigor.

O instalador deve respeitar as leis em vigor no que concerne à ventilação e à evacuação do produto derivado do processo de combustão.

Recordamos a tal propósito que o ar necessário à combustão é de 2 m³/h para cada kW de potência (gás) instalada.

Local de instalação

O local onde está instalado o aparelho a gás deve ter um fluxo de ar natural, necessário à combustão dos gases.

O fluxo de ar deve vir diretamente de uma ou mais aberturas realizadas numa secção livre de, pelo menos, 100 cm² (A). No caso de aparelhos sem válvula de segurança, esta abertura deve ter uma secção mínima de, pelo menos, 200 cm² (fig. 10).

Esta abertura deve ser construída de modo a não ser obstruída nem do interior nem do exterior e colocada próxima ao pavimento, preferivelmente do lado oposto à evacuação dos produtos da combustão.

Quando não é possível efetuar as aberturas necessárias, o ar necessário pode vir de um local adjacente, ventilado como requerido, desde que este local não seja um quarto, um ambiente perigoso ou em depressão.

Os queimadores a gás devem drenar os produtos da combustão através do exaustor ligado diretamente à chaminé ou diretamente para o exterior (fig. 10).

Caso não seja possível instalar o exaustor, é necessária a utilização de um ventilador elétrico aplicado a uma parede externa ou à janela do ambiente.

Este ventilador elétrico deve ter capacidade para garantir uma renovação do ar da cozinha de, pelo menos, 3-5 vezes o seu volume.

Componentes ilustrados na fig. 10:

A: Abertura para entrada do ar C: Exaustor para evacuação dos produtos da combustão E: Ventilador elétrico para evacuar os produtos da combustão

Ligação à instalação do gás

Antes da instalação, assegurar-se de que as condições de distribuição local (como a pressão do gás) e as regulagens da placa sejam compatíveis. Para tal, verificar os dados da plaqueta do produto aplicada na placa e neste manual.

A ligação do gás deve ser efetuada por um técnico especializado, em conformidade com as normas locais em vigor.

Assegurar-se de que, no caso de utilização de tubos metálicos flexíveis, estes não encostem em partes móveis ou sejam esmagados. (fig. 14)

Efetuar a ligação de modo a não provocar solicitações de qualquer tipo no aparelho.

A junta de entrada do gás é de rosca G1/2". (fig. 14)

Para ligações ISO R7 não é necessário interpor a junta.

Para ligações ISO R228 é necessário interpor a arruela de cabeça, fornecida.

Após as operações de ligação, verificar a vedação das ligações com uma solução de água e sabão.

Ligação elétrica

O aparelho deve ser ligado à rede elétrica verificando se a tensão corresponde ao valor indicado na plaqueta das características e se a secção dos cabos da instalação elétrica pode suportar a energia, conforme também indicado na plaqueta.

No caso de ligar o aparelho diretamente à rede, é necessário interpor entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3 mm, dimensionado para a carga e conforme às normativas relativas a esta matéria.

Não utilize reduções, adaptadores ou desvios para a ligação à rede, pois poderiam aquecer excessivamente e provocar queimaduras.

A ligação à terra do aparelho é obrigatória. O fabricante declina toda e qualquer responsabilidade resultante da falta de observância desta norma. (fig.12)

No caso de substituição do cabo de alimentação, utilize um cabo com as mesmas características daquele fornecido, adequado à carga e à temperatura (tipo T90°C), ou que pode ser pedido ao centro de assistência. Não é necessário que a extremidade que vai até o aparelho tenha o fio de terra Amarelo-Verde 20 mm mais comprido que os outros.

Para a dimensão do cabo de alimentação, consultar a tabela abaixo.

Tipo de plano	Tamanho
Apenas com queimadores a gás	3X0,50 mm2H05 V2V2-F

LIMPEZA

Para uma boa conservação da placa de fogão, é necessário limpá-la regularmente antes de cada utilização e depois de ter arrefecido.

Nunca retire os manípulos da sua sede.

Partes esmaltadas

Todas as partes esmaltadas devem ser lavadas apenas com uma esponja e água com sabão ou outros produtos específicos não abrasivos. No final, enxaguar cuidadosamente.

Plano inoxidável

O plano de aço inoxidável deve ser limpo com um pano húmido e com produtos específicos comercializados.

Após tê-lo enxaguado, enxugue possivelmente com uma pele de veado.

Grelhas

As grelhas esmaltadas da placa foram projetadas para poderem ser lavadas também em máquinas de lavar louça.

As grelhas de aço inoxidável podem assumir na zona dos queimadores uma coloração azulada, devido à temperatura. É possível diminuir o efeito, utilizando esponjas normais para aço comercializadas.

Queimadores

Os queimadores, compostos por duas peças, podem ser retirados e lavados com produtos adequados.

Depois da limpeza, devem ser enxutos muito bem e colocados nova e perfeitamente na sua sede.

Nos modelos com acendimento elétrico, certificar-se de que o elétrodo "E" (fig. 44) está sempre limpo.

Nos modelos com sistemas de segurança, limpar a sonda "T" (fig. 44) de modo a permitir regular o funcionamento da válvula de segurança. Quer o elétrodo, quer a sonda devem ser limpos com cautela.

No final, colocar nova e perfeitamente os queimadores na sua sede.

Para evitar danos no acendimento elétrico, evite utilizá-lo quando os queimadores não estiverem na sede.

MANUTENÇÃO

Os aparelhos não precisam de manutenções especiais, mas aconselhamos a mandar controlá-los de tempos em tempos.

No caso da rotação dos manípulos tornar-se perra ou de partir o cheiro de gás, fechar a válvula geral e contactar a assistência técnica.

A válvula defeituosa deve ser substituída com a sua junta.

Antes de chamar o serviço de Assistência Técnica

Se o aparelho não funciona, aconselhamos:

• Verificar se a ficha está corretamente introduzida na tomada de corrente.
• Verificar se o fluxo de gás é regular.

Se não conseguir localizar a causa do problema de funcionamento: desligue o aparelho, não mexa nele e chame o Serviço de Assistência Técnica.

A: Conexão B: Vedante C: Tubo rígido e tubo flexível

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deve ser depositado no centro de recolha para a reciclagem de equipamento elétrico e eletrónico. A eliminação deve ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para ter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, ou o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.
