MANUAL DE UTILIZADOR RCRT-3D420G Royal Catering

Instruções de utilização

Este Manual do Utilizador foi traduzido para sua conveniência através de tradução automática. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automática é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm qualquer efeito jurídico para efeitos de cumprimento ou execução. Se surgirem questões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesa desses conteúdos, que é a versão oficial.

Dados técnicos

Parâmetro descrição	Parâmetro valor
Nome do produto	Mesa de refrigeração com 2 portas	Mesa de refrigeração com 2 portas	Mesa de refrigeração com 3 portas
Modelo	RCRT-2D280	RCRT-2D280RE	RCRT-3D420
Tensão nominal [V~] / Frequência [Hz]	230 / 50
Corrente nominal [A]	1,27
Classe climática	4
Gás de sopro de isolamento	Ciclopentano
Refrigerante	R290/85g	R 290/85g	R290/95g
Dimensões [Largura x Profundidade x Altura; mm]	1360 x 700 x 850	1360 x 700 x 950	1790 x 700 x 850
Peso [kg]	74	77,4	89
Nome do produto	Mesa de refrigeração com 3 portas	Mesa de refrigeração com 4 portas	Mesa de refrigeração com 4 portas
Modelo	RCRT-3D420RE	RCRT-4D550	RCRT-4D550RE
Tensão nominal [V~] / Frequência [Hz]	230 / 50
Corrente nominal [A]	1,27	1,77	1,77
Classe climática	4
Gás de sopro de isolamento	Ciclopentano
Refrigerante	R 290/95g	R290/115g	R 290/115g
Dimensões [Largura x Profundidade x Altura; mm]	1790 x 700 x 950	2230 x 700 x 850	2230 x 70 x 950

PT

Peso [kg]	95,2	106,4	112,4
Nome do produto	Base de refrigeração com 2 gavetas e 1 porta	Base de refrigeração com 4 gavetas	Base de refrigeração com 2 gavetas e 2 portas
Modelo	RCRT-1D2DR280	RCRB-4DR280	RCRB-2D2DR280
Tensão nominal [V~] / Frequência [Hz]	230 / 50
Corrente nominal [A]	1,27	1,27	1,27
Classe climática	4
Gás de sopro de isolamento	Ciclopentano
Refrigerante	R290/85g	R 290/85g	R290/95g
Dimensões [Largura x Profundidade x Altura; mm]	1360 x 700 x 850	1360 x 700 x 850	1795 x 700 x 850
Peso [kg]	82,4	91,2	95,5
Nome do produto	Base de refrigeração com 6 gavetas	Mesa de refrigeração com 2 portas de vidro	Mesa de refrigeração com 3 portas de vidro
Modelo	RCRB-6DR420	RCRT-2D280G	RCRT-3D420G
Tensão nominal [V~] / Frequência [Hz]	230 / 50
Corrente nominal [A]	1,27	1,27	1,27
Classe climática	4
Gás de sopro de isolamento	Ciclopentano
Refrigerante	R 290/95g	R290/85g	R 290/95g
Dimensões [Largura x Profundidade x Altura; mm]	1790 x 700 x 850	1360 x 700 x 850	1795 x 730 x 850
Peso [kg]	117	81,5	101

Introdução Para sua segurança, leia atentamente o manual antes de montar ou usar este produto. Guarde este manual para referência futura.

Por favor, reserve alguns minutos para ler atentamente este manual. A manutenção e operação corretas desta máquina proporcionarão o melhor desempenho possível do seu produto.

Dicas de segurança

• Posicione em uma superfície plana e estável.
• Um agente de serviço/técnico qualificado deve realizar a instalação e quaisquer reparos, se necessário.
• Não remova nenhum componente ou painel de serviço deste produto.
• Consulte as Normas Locais e Nacionais para cumprir com o seguinte:

Legislação de Saúde e Segurança no Trabalho
o Precauções contra incêndio
o Regulamentos de fiação IEE
o Regulamentos de construção

- O aparelho é destinado ao uso doméstico normal ou uso similar (por exemplo, para ser usado por leigos em lojas).

- NÃO utilize o aparelho ao ar livre.

- NÃO tente consertar o item você mesmo.

- NÃO utilize aparelhos danificados. Em caso de dúvida, consulte um agente de serviço.

- A unidade deve ser instalada e localizada de acordo com as instruções de instalação do fabricante.

- O trabalho de instalação deve ser executado de acordo com o Código Elétrico Nacional somente por pessoal qualificado e autorizado.

- Para reduzir o risco de inflamabilidade, os reparos e trabalhos de substituição devem ser realizados por um profissional de serviço qualificado e autorizado, usando apenas peças de reposição genuínas (as peças componentes devem ser substituídas por componentes semelhantes).

- Não utilize extensão ou adaptador de tomada. Devido a potenciais riscos à segurança, desaconselhamos fortemente o uso de extensões ou adaptadores de plugue.

- NÃO utilize aparelhos elétricos dentro do aparelho (por exemplo, aquecedores, máquinas de sorvete), a menos que recomendado pelo fabricante.

- Mantenha as aberturas de ventilação no gabinete do aparelho ou na estrutura embutida livres de obstruções.

• NÃO utilize dispositivos mecânicos ou outros meios para acelerar o descongelamento, além dos recomendados pelo fabricante.
• NÃO danifique o circuito refrigerante.
• NÃO permita que óleo ou gordura entrem em contato com os componentes plásticos ou com a vedação da porta. Limpe imediatamente se ocorrer contato.
• NÃO coloque artigos combustíveis, explosivos ou voláteis, ácidos ou álcalis corrosivos ou líquidos no aparelho.
• NÃO use este aparelho para armazenar suprimentos médicos.
• NÃO utilize lavadoras de jato/pressão para limpar o aparelho.
• NÃO permita que crianças brinquem com a embalagem e destrua os sacos plásticos com segurança.
• Garrafas com alto teor de álcool devem ser fechadas e colocadas verticalmente na geladeira.
• Sempre transporte, armazene e manuseie o aparelho na posição vertical e mova-o segurando pela base.
• Desligue sempre e desconecte a fonte de alimentação antes de limpar.
• Mantenha todas as embalagens fora do alcance das crianças. Descarte a embalagem de acordo com as regulamentações das autoridades locais.
• Se o cabo de alimentação estiver danificado, ele deverá ser substituído pelo fabricante, seu agente de serviço ou pessoa igualmente qualificada para evitar riscos.
• Este aparelho não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, a menos que sejam supervisionadas ou instruídas sobre o uso por uma pessoa responsável por sua segurança.
• As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.
• Para evitar riscos de asfixia e aprisionamento, remova as portas e vedações do refrigerador antes de descartá-lo ou interromper seu uso.
• Para usar apenas no interior de uma divisão. Não é adequado para instalação em áreas onde um jato de água possa ser usado. Não deve ser limpo com jato de água.
• Para garantir uma operação segura, certifique-se de que o aparelho esteja configurado e conectado conforme descrito no manual de instruções.
• Quaisquer reparos e trabalhos no aparelho devem ser realizados somente pelo departamento de atendimento ao cliente.

• A chave do armário elétrico deve ser mantida fora do alcance de crianças e usuários.

• Não instale a unidade em local úmido onde possa haver respingos de água. O isolamento incorreto das peças elétricas pode causar incêndio ou choque elétrico.

• Não ligue vários aparelhos na mesma tomada, pois isso pode causar superaquecimento e incêndio.
• Mantenha o plugue de alimentação longe da parte traseira do gabinete, pois um plugue danificado pode causar superaquecimento e incêndio.
• Não borrife água diretamente no interior ou exterior do aparelho, pois isso pode causar incêndio ou choque elétrico.
• Não coloque recipientes com água em cima do aparelho. Se cair água em peças elétricas, pode ocorrer incêndio ou choque elétrico.
• Não tente convertar, desmontar ou alterar o aparelho, pois isso pode causar incêndio ou operações anormais, causando ferimentos.
• Desligue a geladeira antes de fazer reparos, trocar uma lâmpada ou limpar.

Instalação

1. Retire o aparelho da embalagem. Certifique-se de que todas as películas plásticas protetoras e revestimentos sejam completamente removidos de todas as superfícies. Para evitar ferimentos ou danos à unidade, o aparelho deve ser desembalado e instalado por duas pessoas.
2. Mantenha uma distância de 20 cm entre o aparelho e paredes ou outros objetos para ventilação. Aumente essa distância se o obstáculo for uma fonte de calor.
3. Nivele o aparelho ajustando os pés dos parafusos. Deve ser colocado em piso ou base sólida e nivelada para reduzir a vibração e o ruído.
4. A temperatura no local onde o dispositivo está localizado deve estar entre 10 e 32 °C. Evite colocá-lo sob luz solar direta ou perto de fontes de calor, como fornos ou radiadores.
5. Certifique-se de que o aparelho esteja devidamente ventilado.
6. A fonte de alimentação e a voltagem no ponto de operação devem estar de acordo com os detalhes na etiqueta de classificação. O plugue deve estar acessível após a instalação.
7. Conecte e desconecte o plugue corretamente. Ao inserir o plugue, ele deve estar bem encaixado. Ao retirar o plugue, segure o corpo do plugue com a mão. Nunca puxe o cabo de alimentação diretamente.
8. Se o dispositivo for ficar desligado por um longo período, desligue-o e desconecte o plugue da tomada. Limpe o aparelho e deixe a porta e a tampa abertas para evitar odores.
9. Importante! Para sua segurança pessoal, este aparelho deve ser devidamente aterrado.
   Este aparelho está equipado com um cabo com fio de aterramento e plugue de aterramento. O plugue deve ser inserido em uma tomada devidamente

aterrada e instalada. Consulte um eletricista qualificado ou um centro de serviços se você não entender completamente as instruções de aterramento. Caso haja dúvidas sobre se o aparelho está devidamente aterrado, peça a um eletricista qualificado para verificar o circuito para garantir que a tomada esteja devidamente aterrada.

1. Se o cabo não chegar à tomada mais próxima, reorganize o layout da sua loja ou peça a um eletricista qualificado para instalar uma nova tomada.

2. Em caso de corte de energia, aguarde pelo menos 3 minutos antes de reiniciar o aparelho para evitar danos ao compressor.

3. Ao armazenar alimentos, é permitido colocar no máximo uma prateleira com peso inferior a 40 kg, mas ela não pode ficar pendurada nas bordas frontal e traseira da prateleira.

Observação : se a unidade não tiver sido armazenada ou movida na posição vertical, deixe-a em pé por aproximadamente 12 horas antes de operá-la.

Nota : Antes de usar o aparelho pela primeira vez, limpe as prateleiras e o interior com água e sabão.

Nota : Isto é vital para garantir a drenagem correta da condensação.

1. Coloque um conjunto de guias de prateleira em cada lado do armário na altura desejada.
2. Deslize a prateleira para o lugar.
3. Repita o procedimento para as prateleiras restantes.

Operação

Armazenando alimentos

Para obter os melhores resultados do seu aparelho, siga estas instruções:

• Guarde alimentos no aparelho somente quando ele tiver atingido a temperatura operacional correta.
• Certifique-se de que os compartimentos dos contêineres GN estejam cheios o tempo todo, mesmo que os contêineres GN não sejam utilizados ou estejam vazios. Baías vazias reduzirão muito a eficiência do aparelho.
• Sempre feche a porta e a tampa quando não estiver em uso.
• Não coloque alimentos ou líquidos quentes descobertos dentro do aparelho.
• Embrulhe ou cubra os alimentos sempre que possível.
• Não obstrua os ventiladores dentro do aparelho.
• Evite abrir as portas por períodos prolongados.
• A carga máxima para uma prateleira é de 40 kg.

- Os alimentos devem ser colocados em um recipiente antes de serem colocados no armário ou na prateleira. Os alimentos não devem ser colocados diretamente no armário de alimentos.

- Quando alimentos ou vegetais molhados são colocados no aparelho, é normal que apareça gelo (neve) na superfície.

Ligar

1. Feche a(s) porta(s) do aparelho.

2. Certifique-se de que o interruptor de energia esteja na posição [O] e ligue o aparelho na tomada.

3. Ligue a energia [I]. A temperatura atual dentro do aparelho será exibida.

4. O termostato no painel de controle piscará por 3 segundos.

Abrir/Fechar a Tampa/Gaveta

AVISO: A tampa deslizante não possui mecanismo de travamento. Certifique-se sempre de que a tampa esteja na posição "meio aberta" antes de abrir totalmente.

Ajuste e controle de temperatura

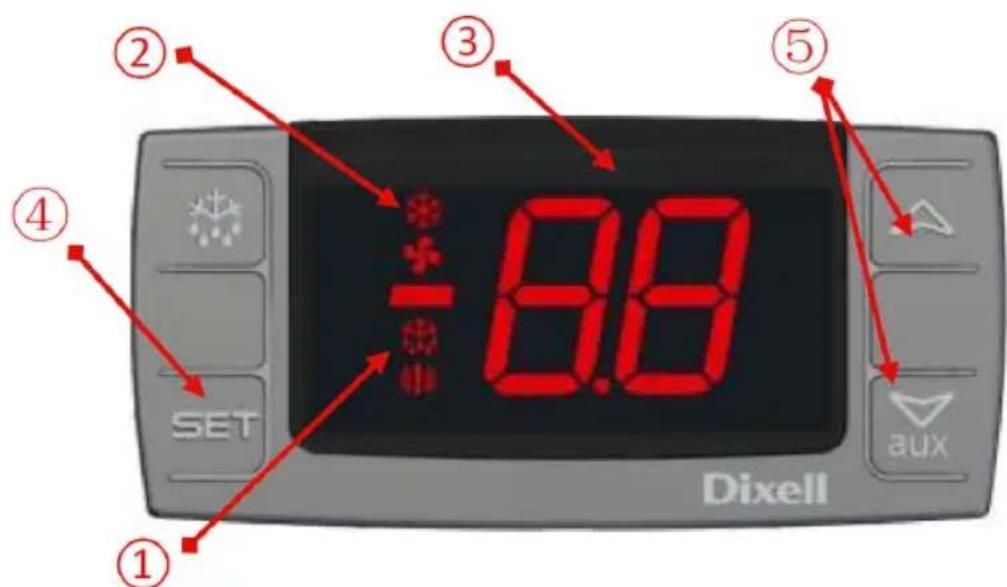

O painel frontal do termostato

① ② ③ ④ SET -8.8 ⑤ aux Dixell

① Luz de descongelamento
② Luz de operação do compressor
③Termostato digital
④Tecla de programação (não acessível ao usuário) Tecla de seleção
⑤Teclas de modificação de temperatura

Como ver o ponto de ajuste

1. Pressione e solte imediatamente a tecla SET, o ponto de ajuste será exibido;

2. Pressione e solte imediatamente a tecla SET ou aguarde cerca de 5s para retornar à visualização normal.

Como alterar o ponto de ajuste

1. Pressione a tecla SET por mais de 2 segundos para alterar o valor do ponto de ajuste.
2. O valor do ponto de ajuste será exibido e o “°C” começará a piscar;
3. Para alterar o valor definido, pressione as setas PARA CIMA ou PARA BAIXO por 10s.
4. Para memorizar o novo valor do ponto de ajuste, pressione a tecla SET novamente ou aguarde 10s.

Descongelamento

O refrigerador deve parar de descongelar. Descongele manualmente pelo menos uma vez por mês.

Freezer com função de descongelamento automático, sem descongelamento manual. O produto automaticamente remove o gelo a cada 6h.

Observação: o ciclo começa no momento em que o aparelho é ligado pela primeira vez.

Instruções de descongelamento manual para freezer:

1. Pressione e segure o DEFROST 🎩 botão por 5 segundos.
2. O ciclo de degelo começará imediatamente e o LED de degelo acenderá. O ciclo de descongelamento dura 20 minutos.

Limpeza, Cuidados e Manutenção

Manutenção de rotina

• Desligue e desconecte da fonte de alimentação antes de limpar.
• Limpe o gabinete e o interior do aparelho com a maior frequência possível.
• Lave a unidade com um pano úmido. Nunca deixe que o interruptor, o painel de controle, o cabo ou o plugue fiquem molhados.
• Não utilize produtos de limpeza abrasivos. Eles podem deixar resíduos nocivos. Use apenas água com sabão neutro.

- Limpe a vedação da porta somente com água.

- Certifique-se de que nenhuma água de limpeza penetre nos componentes elétricos.

- Não deve ser limpo com jato de água.

- Sempre seque após a limpeza com um pano macio.

- Não deixe que a água usada na limpeza escorra pelo orifício de drenagem para a bandeja de evaporação.

• Tenha cuidado ao limpar a parte traseira do aparelho.
• Um agente ou técnico qualificado deve realizar reparos, se necessário.
• Se o aparelho for deixado inativo por longos períodos, desconecte-o da tomada após colocar o interruptor na posição OFF, esvazie o compartimento de refrigeração e limpe-o cuidadosamente.

Manutenção Especial

As instruções fornecidas no parágrafo a seguir são para PESSOAL QUALIFICADO.

Operações periódicas

• Limpe periodicamente o condensador usando ferramentas adequadas (aspirador de pó ou escovas macias).
• Verifique se as conexões elétricas não estão soltas.
• Verifique se o termostato e o sensor estão funcionando corretamente.
• A limpeza periódica do condensador pode prolongar a vida útil do aparelho.
• É recomendável que um agente ou técnico qualificado limpe o condensador.
• A chave do armário elétrico deve ser mantida fora do alcance de crianças e usuários.
• Use somente a chave para abrir a fechadura.

Resolução de problemas

Falta	Causa provável	Ação
O aparelho não está funcionando	A unidade não está ligada	Verifique se a unidade está conectada corretamente e comutada
	O plugue e o cabo estão danificados	Ligue para seu agente ou técnico qualificado
	Fonte de alimentação	Verifique a fonte de alimentação
	Falha na fiação interna	Ligue para seu agente ou técnico qualificado
O aparelho liga, mas a temperatura está muito alta/baixa	Muito gelo no evaporador	Descongelar o aparelho
	Condensador bloqueado com poeira	Ligue para seu agente ou técnico qualificado
	As portas não estão fechadas corretamente	Verifique se as portas estão fechadas e se as vedações não estão danificadas
	O aparelho está localizado perto de uma fonte de calor ou o fluxo de ar para o condensadorestá sendo interrompido	Mova a geladeira para um local mais adequado
	A temperatura ambiente está muito alta	Aumente a ventilação ou mova o aparelho para um local mais fresco
	Alimentos inadequados estão sendo armazenados no aparelho	Remova qualquer excesso de alimentos quentes ou bloqueios no ventilador
	O aparelho está sobrecarregado	Reduza a quantidade de alimentos armazenados no
O aparelho é incomumente alto	Porca/parafuso solto	Verifique e aperte todas as porcas e parafusos
	O aparelho não foi instalado em posição nivelada ou estável	Verifique a posição de instalação e altere se necessário
O aparelho está vazando água	O aparelho não está devidamente nivelado	Ajuste os pés de parafuso para nivelar o aparelho (se aplicável)
	A saída de descarga está bloqueada	Limpe a saída de descarga
	O movimento da água para o ralo está obstruído	Limpe o chão do aparelho (se aplicável)
	O reservatório de água está danificado	Ligue para seu agente ou profissional qualificado Técnico
	A bandeja coletora está transbordando	Esvazie a bandeja coletora com uma esponja

B Interruptor de alimentação
