BEDIENUNGSANLEITUNG RCRT-3D420G Royal Catering

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

des Parameters Beschreibung	des Parameters Wert
Produktname	Kältetisch mit 2 Türen	Kältetisch mit 2 Türen	Kältetisch mit 3 Türen
Modell	RCRT-2D280	RCRT-2D280RE	RCRT-3D420
Nennspannung [V] / Frequenz [Hz]	230 / 50
Nennstrom [A]	1,27
Klimaklasse	4
Gas zum Einblasen von Dämmstoffen	Cyclopentan
Kühlmittel	R290/85g	R290/85g	R290/95g
Abmessungen [Breite x Tiefe x Höhe; mm]	1360 x 700 x 850	1360 x 700 x 950	1790 x 700 x 850
Gewicht [kg]	74	77,4	89
Produktname	Kältetisch mit 3 Türen	Kältetisch mit 4 Türen	Kältetisch mit 4 Türen
Modell	RCRT-3D420RE	RCRT-4D550	RCRT-4D550RE
Nennspannung [V] / Frequenz [Hz]	230 / 50
Nennstrom [A]	1,27	1,77	1,77
Klimaklasse	4
Gas zum Einblasen von Dämmstoffen	Cyclopentan
Kühlmittel	R290/95g	R290/115g	R290/115g
Abmessungen [Breite x Tiefe x Höhe; mm]	1790 x 700 x 950	2230 x 700 x 850	2230 x 70 x 950
Gewicht [kg]	95,2	106,4	112,4

DE

Produktname	Kühlsockel mit 2 Schubladen und 1 Tür	Kühlsockel mit 4 Schubladen	Kühlsockel mit 2 Schubladen und 2 Türen
Modell	RCRT-1D2DR280	RCRB-4DR280	RCRB-2D2DR280
Nennspannung [V] / Frequenz [Hz]	230 / 50
Nennstrom [A]	1,27	1,27	1,27
Klimaklasse	4
Gas zum Einblasen von Dämmstoffen	Cyclopentan
Kühlmittel	R290/85g	R290/85g	R290/95g
Abmessungen [Breite x Tiefe x Höhe; mm]	1360 x 700 x 850	1360 x 700 x 850	1795 x 700 x 850
Gewicht [kg]	82,4	91,2	95,5
Produktname	Kühlsockel mit 6 Schubladen	Kältetisch mit 2 Glastüren	Kältetisch mit 3 Glastüren
Modell	RCRB-6DR420	RCRT-2D280G	RCRT-3D420G
Nennspannung [V] / Frequenz [Hz]	230 / 50
Nennstrom [A]	1,27	1,27	1,27
Klimaklasse	4
Gas zum Einblasen von Dämmstoffen	Cyclopentan
Kühlmittel	R290/95g	R290/85g	R290/95g
Abmessungen [Breite x Tiefe x Höhe; mm]	1790 x 700 x 850	1360 x 700 x 850	1795 x 730 x 850
Gewicht [kg]	117	81,5	101

Einleitung Lesen Sie zu Ihrer Sicherheit das Handbuch sorgfältig durch, bevor Sie dieses Produkt zusammenbauen oder benutzen. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Bitte nehmen Sie sich ein paar Minuten Zeit, um dieses Handbuch sorgfältig durchzulesen. Die richtige Wartung und Bedienung dieses Geräts gewährleistet die bestmögliche Leistung Ihres Produkts.

Sicherheitstipps

• Stellen Sie sich auf eine ebene, stabile Fläche.
• Die Installation und eventuelle Reparaturen sollten von einem Servicemitarbeiter/qualifizierten Techniker durchgeführt werden.
• Entfernen Sie keine Komponenten oder Bedienfelder an diesem Produkt.

• Konsultieren Sie lokale und nationale Normen, um die folgenden Punkte zu erfüllen:

• Gesetzgebung zu Gesundheit und Sicherheit am Arbeitsplatz
  ○ Vorsichtsmaßnahmen bei Feuer
  ○ IEE-Verdrahtungsvorschriften
  ○ Bauvorschriften

- Das Gerät ist für den normalen Hausgebrauch oder eine ähnliche Verwendung bestimmt (z. B. für den Gebrauch durch Laien in Geschäften).

• Verwenden Sie das Gerät NICHT im Freien.

- Versuchen Sie NICHT, das Gerät selbst zu warten.

- Verwenden Sie KEINE beschädigten Geräte. Wenden Sie sich im Zweifelsfall an einen Servicemitarbeiter.

- Das Gerät muss in Übereinstimmung mit den Installationsanweisungen des Herstellers installiert und aufgestellt werden.

- Die Installationsarbeiten dürfen nur von qualifiziertem und autorisiertem Personal in Übereinstimmung mit dem National Electric Code durchgeführt werden.

- Um das Risiko der Entflammbarkeit zu verringern, müssen Reparaturen und Austauscharbeiten von einem qualifizierten und autorisierten Fachmann unter Verwendung von Original-Ersatzteilen durchgeführt werden (Bauteile müssen durch gleichartige Komponenten ersetzt werden).

- Verwenden Sie kein Verlängerungskabel oder einen Zwischenstecker. Aufgrund möglicher Sicherheitsrisiken raten wir dringend davon ab, ein Verlängerungskabel oder einen Zwischenstecker zu verwenden.

- Verwenden Sie KEINE elektrischen Geräte im Inneren des Geräts (z. B. Heizgeräte, Eismaschinen), es sei denn, sie werden vom Hersteller empfohlen.

• Halten Sie die Lüftungsöffnungen im Gerätegehäuse oder in der Einbaukonstruktion frei von Hindernissen.
• Verwenden Sie KEINE mechanischen Vorrichtungen oder andere Mittel zur Beschleunigung des Abtauens, die nicht vom Hersteller empfohlen werden.
  • Der Kältemittelkreislauf darf NICHT beschädigt werden.
• Achten Sie darauf, dass kein Öl oder Fett mit den Kunststoffteilen oder der Türdichtung in Kontakt kommt. Bei Kontakt sofort reinigen.
• Stellen Sie KEINE brennbaren, explosiven oder flüchtigen Gegenstände, ätzende Säuren oder Laugen oder Flüssigkeiten in das Gerät.
• Verwenden Sie dieses Gerät NICHT zur Aufbewahrung von medizinischem Material.
• Verwenden Sie zur Reinigung des Geräts KEINE Strahl- oder Hochdruckreiniger.
• Lassen Sie Kinder NICHT mit der Verpackung spielen und vernichten Sie Plastiktüten sicher.
• Flaschen mit einem hohen Alkoholgehalt müssen verschlossen und senkrecht in den Kühlschrank gestellt werden.
• Tragen, lagern und handhaben Sie das Gerät immer in vertikaler Position und bewegen Sie es, indem Sie den Sockel festhalten.
• Schalten Sie das Gerät vor der Reinigung immer aus und trennen Sie es vom Stromnetz.
• Halten Sie alle Verpackungen von Kindern fern. Entsorgen Sie die Verpackung gemäß den örtlichen Vorschriften.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um eine Gefährdung zu vermeiden.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Um Erstickungs- und Einklemmgefahr zu vermeiden, entfernen Sie die Türen und Dichtungen des Kühlschranks, bevor Sie ihn entsorgen oder nicht mehr benutzen.

• Nur für internen Gebrauch. Nicht geeignet für die Installation in Bereichen, in denen ein Wasserstrahl verwendet werden könnte. Darf nicht mit einem Wasserstrahl gereinigt werden.

• Um einen sicheren Betrieb zu gewährleisten, stellen Sie sicher, dass das Gerät wie in der Bedienungsanleitung beschrieben aufgestellt und angeschlossen ist.

• Alle Reparaturen und Arbeiten am Gerät dürfen nur vom Kundendienst durchgeführt werden.
• Der Schlüssel zum Schaltschrank sollte außerhalb der Reichweite von Kindern und Benutzern aufbewahrt werden.
• Stellen Sie das Gerät nicht an einem feuchten Ort auf, wo es mit Wasser bespritzt werden könnte. Eine fehlerhafte Isolierung elektrischer Teile kann zu Bränden oder Stromschlägen führen.
• Schließen Sie nicht mehrere Geräte an dieselbe Steckdose an, da dies zu Überhitzung und Feuer führen kann.
• Halten Sie den Netzstecker von der Rückseite des Gehäuses fern, da ein beschädigter Stecker zu Überhitzung und Feuer führen kann.
• Sprühen Sie kein Wasser direkt auf das Innere oder Äußere des Geräts, da dies einen Brand oder elektrischen Schlag verursachen kann.
• Stellen Sie keine mit Wasser gefüllten Behälter auf das Gerät. Wenn Wasser auf elektrische Teile gelangt, kann dies zu einem Brand oder Stromschlag führen.
• Versuchen Sie nicht, das Gerät zu reparieren, zu zerlegen oder zu verändern, da dies zu Bränden oder abnormalen Vorgängen führen kann, die zu Verletzungen führen können.
• Ziehen Sie den Stecker des Kühlschranks, bevor Sie Reparaturen durchführen, eine Glühbirne auswechseln oder den Kühlschrank reinigen.

Einrichtung

1. Nehmen Sie das Gerät aus der Verpackung. Vergewissern Sie sich, dass alle Schutzfolien und Beschichtungen gründlich von allen Oberflächen entfernt wurden. Um Verletzungen oder Schäden am Gerät zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.
2. Halten Sie einen Abstand von 20 cm zwischen dem Gerät und Wänden oder anderen Gegenständen zur Belüftung ein. Vergrößern Sie diesen Abstand, wenn das Hindernis eine Wärmequelle ist.
3. Nivellieren Sie das Gerät durch Verstellen der Schraubfüße. Das Gerät sollte auf einem ebenen, festen Boden oder Untergrund aufgestellt werden, um Vibrationen und Lärm zu reduzieren.
4. Die Temperatur am Aufstellungsort des Geräts muss zwischen 10 und 32 °C liegen. Vermeiden Sie es, das Gerät in direktem Sonnenlicht oder in der Nähe von Wärmequellen wie einem Ofen oder einem Heizkörper aufzustellen.

5. Achten Sie darauf, dass das Gerät gut belüftet ist.

6. Stromversorgung und Spannung am Betriebspunkt müssen mit den Angaben auf dem Typenschild übereinstimmen. Der Stecker muss nach der Installation zugänglich sein.

7. Schließen Sie den Stecker richtig an und ziehen Sie ihn ab. Beim Einstecken des Steckers muss dieser fest eingesteckt werden. Halten Sie beim Herausziehen des Steckers das Steckergehäuse mit der Hand fest. Ziehen Sie niemals direkt am Netzkabel.
8. Wenn das Gerät für längere Zeit außer Betrieb genommen werden soll, schalten Sie es aus und ziehen Sie den Stecker aus der Steckdose. Reinigen Sie das Gerät und lassen Sie die Tür und den Deckel offen, um Gerüche zu vermeiden.
9. Wichtig! Zu Ihrer persönlichen Sicherheit muss dieses Gerät ordnungsgemäß geerdet werden. Dieses Gerät ist mit einem Kabel mit Erdungsdraht und einem Erdungsstecker ausgestattet. Der Stecker muss in eine ordnungsgemäß geerdete und installierte Steckdose eingesteckt werden. Wenden Sie sich an einen qualifizierten Elektriker oder eine Kundendienststelle, wenn Sie die Erdungsanweisungen nicht vollständig verstehen. Wenn Sie Zweifel haben, ob das Gerät richtig geerdet ist, lassen Sie den Stromkreis von einem qualifizierten Elektriker überprüfen, um sicherzustellen, dass die Steckdose richtig geerdet ist.
10. Wenn das Kabel nicht bis zur nächstgelegenen Steckdose reicht, sollten Sie entweder Ihren Laden umgestalten oder einen qualifizierten Elektriker bitten, eine neue Steckdose zu installieren.
11. Wenn die Stromversorgung unterbrochen wird, warten Sie mindestens 3 Minuten, bevor Sie das Gerät wieder einschalten, um eine Beschädigung des Kompressors zu vermeiden.
12. Bei der Lagerung von Lebensmitteln darf maximal ein Regalgewicht von weniger als 40 kg platziert werden, das jedoch nicht über die Vorder- und Hinterkante des Regals hinausragen darf.

Einsetzen der Einlegeböden

Hinweis: Wenn das Gerät nicht aufrecht gelagert oder bewegt wurde, lassen Sie es vor der Inbetriebnahme etwa 12 Stunden lang aufrecht stehen.

Hinweis: Reinigen Sie die Einlegeböden und den Innenraum mit Seifenwasser, bevor Sie das Gerät zum ersten Mal benutzen.

Hinweis: Dies ist wichtig, damit das Kondenswasser richtig abfließen kann.

1. Bringen Sie einen Satz Regalführungen auf jeder Seite des Schranks in der gewünschten Höhe an.
2. Schieben Sie das Regal an seinen Platz.
3. Wiederholen Sie den Vorgang für die übrigen Einlegeböden.

Bedienung

Aufbewahrung von Lebensmitteln

Um die besten Ergebnisse mit Ihrem Gerät zu erzielen, befolgen Sie diese

Anweisungen:

• Bewahren Sie Lebensmittel nur im Gerät auf, wenn es die richtige Betriebstemperatur erreicht hat.
• Sorgen Sie dafür, dass die GN-Behälterplätze immer voll sind, auch wenn die GN-Behälter unbenutzt oder leer sind. Leere Fächer verringern die Effizienz des Geräts erheblich.
• Schließen Sie immer die Tür und den Deckel, wenn Sie das Gerät nicht benutzen.
• Stellen Sie keine unverschlossenen heißen Lebensmittel oder Flüssigkeiten in das Innere des Geräts.
  • Verpacken oder bedecken Sie Lebensmittel, wenn möglich.
  • Die Ventilatoren im Inneren des Geräts dürfen nicht blockiert werden.
• Vermeiden Sie es, die Türen über einen längeren Zeitraum zu öffnen.
  • Die maximale Belastung für ein Regal beträgt 40 kg.
• Die Lebensmittel müssen in einen Behälter gegeben werden, bevor sie in den Schrank oder ins Regal gestellt werden. Die Lebensmittel dürfen nicht direkt in den Lebensmittelschrank gestellt werden.
• Wenn nasse Lebensmittel oder Gemüse in das Gerät gegeben werden, ist es normal, dass sich Eis (Schnee) auf der Oberfläche bildet.

Einschalten

1. Schließen Sie die Tür(en) des Geräts.
2. Stellen Sie sicher, dass der Netzschalter auf [O] steht und schalten Sie das Gerät an der Steckdose ein.
3. Schalten Sie das Gerät ein [I]. Es wird die aktuelle Temperatur im Gerät angezeigt.
4. Der Thermostat auf dem Bedienfeld blinkt 3 Sekunden lang.

Öffnen/Schließen des Deckels/der Schublade

WARNUNG: Der Schiebedeckel hat keinen Verriegelungsmechanismus. Achten Sie immer darauf, dass der Deckel in der Position "halb geöffnet" steht, bevor Sie ihn ganz öffnen.

Temperatureinstellung und -kontrolle

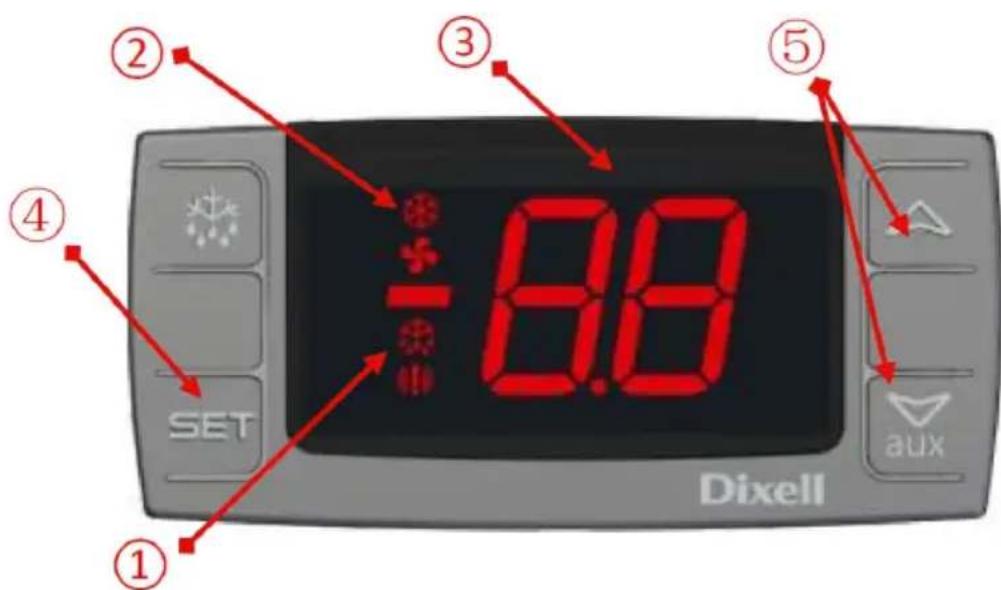

Die Frontplatte des Thermostats

①Abtaulicht
②Kompressor-Betriebsleuchte
③Digitaler Thermostat
④Programmiertaste (für den Benutzer nicht zugänglich) Auswahltaste
⑤Tasten zur Änderung der Temperatur

So sehen Sie den Sollwert

1. Drücken Sie die SET-Taste und lassen Sie sie sofort wieder los, der Sollwert wird angezeigt;
2. Drücken Sie die SET-Taste und lassen Sie sie sofort wieder los oder warten Sie etwa 5 Sekunden, um zur normalen Anzeige zurückzukehren.

So ändern Sie den Sollwert

1. Drücken Sie die SET-Taste für mehr als 2 Sekunden, um den Sollwert zu ändern.
2. Der Wert des Sollwerts wird angezeigt und das "°C" beginnt zu blinken;
3. Um den eingestellten Wert zu ändern, drücken Sie die Pfeile UP oder DOWN innerhalb von 10s.
4. Um den neuen Sollwert zu speichern, drücken Sie erneut die SET-Taste oder warten Sie 10s.

Entfrosten

Wenn der Kühlschrank nicht mehr abtauen soll, tauen Sie ihn bitte mindestens einmal im Monat manuell ab.

Gefrierschrank mit automatischer Abtaufunktion, keine manuelle Abtauung. Das Produkt wird automatisch

beseitigt den Frost alle 6 Stunden.

Hinweis: Der Zyklus beginnt mit dem ersten Einschalten des Geräts.

Manuelle Abtauanleitung für Gefriergeräte:

1. Drücken Sie die Taste DEFROST 🎩 und halten Sie sie 5 Sekunden lang gedrückt.
2. Der Abtauzyklus beginnt sofort, und die LED Defrost leuchtet auf. Der Abtauzyklus dauert 20 Minuten.

Reinigung, Pflege und Wartung

Routinemäßige Wartung

• Schalten Sie das Gerät vor der Reinigung aus und trennen Sie es vom Stromnetz.
• Reinigen Sie das Gehäuse und das Innere des Geräts so oft wie möglich.
• Waschen Sie das Gerät mit einem feuchten Tuch. Achten Sie darauf, dass der Schalter, das Bedienfeld, das Kabel oder der Stecker nicht nass werden.
• Verwenden Sie keine scheuernden Reinigungsmittel. Diese können schädliche Rückstände hinterlassen. Verwenden Sie nur milde Seifenlauge.
  • Reinigen Sie die Türdichtung nur mit Wasser.
• Achten Sie darauf, dass kein Reinigungswasser in die elektrischen Bauteile eindringt.
  • Darf nicht mit einem Wasserstrahl gereinigt werden.
• Nach der Reinigung immer mit einem weichen Tuch trocken wischen.
• Achten Sie darauf, dass das bei der Reinigung verwendete Wasser nicht durch das Abflussloch in die Verdunstungswanne läuft.
• Seien Sie vorsichtig bei der Reinigung der Rückseite des Geräts.
• Bei Bedarf muss ein Vertreter oder qualifizierter Techniker die Reparatur durchführen.
• Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker, nachdem Sie den Schalter auf OFF gestellt haben, leeren Sie das Kühlfach und reinigen Sie es gründlich.

Besondere Wartung

Die Anweisungen im folgenden Abschnitt gelten für Fachpersonal.

Regelmäßige Operationen

• Reinigen Sie den Verflüssiger regelmäßig mit geeigneten Werkzeugen (Staubsauger oder weiche Bürsten).
• Prüfen Sie, ob die elektrischen Anschlüsse nicht lose sind.
• Prüfen Sie, ob der Thermostat und der Fühler in Ordnung sind.
• Eine regelmäßige Reinigung des Verflüssigers kann die Lebensdauer des Geräts verlängern.
• Es wird empfohlen, dass ein Vertreter oder qualifizierter Techniker den Verflüssiger reinigt.
• Der Schlüssel zum Schaltschrank sollte außerhalb der Reichweite von Kindern und Benutzern aufbewahrt werden.

- Verwenden Sie nur den Schlüssel zum Öffnen des Schlosses.

Fehlerbehebung

Störung	Wahrscheinliche Ursache	Maßnahme
Das Gerät funktioniert nicht	Das Gerät ist nicht eingeschaltet	Prüfen Sie, ob das Gerät richtig eingesteckt und eingeschaltet ist.
	Stecker und Kabel sind demontiert	Rufen Sie Ihren Vertreter oder qualifizierten Techniker an
	Versorgungsquelle	Stromversorgung prüfen
	Interner Verdrahtungsfehler	Rufen Sie Ihren Vertreter oder qualifizierten Techniker an
Das Gerät schaltet sich ein, aber die Temperatur ist zu hoch/niedrig	Zu viel Eis auf dem Verdampfer	Gerät abtauen
	Verflüssiger mit Staub verstopft	Rufen Sie Ihren Vertreter oder qualifizierten Techniker an
	Die Türen sind nicht richtig geschlossen	Prüfen Sie, ob die Türen geschlossen und die Dichtungen nicht beschädigt sind.
	Das Gerät befindet sich in der Nähe einer Wärmequelle oder der Luftstrom zum Verflüssiger wird unterbrochen.	Stellen Sie den Kühlschrank an einen geeigneteren Ort
	Die Umgebungstemperatur ist zu hoch	Belüftung verbessern oder Gerät an einen kühleren Ort stellen
	Ungeeignete Lebensmittel werden im Gerät aufbewahrt	Entfernen Sie übermäßig heiße Lebensmittel oder Verstopfungen des Lüfters
	Das Gerät ist überlastet	Reduzieren Sie die Menge an Lebensmitteln, die im
Das Gerät ist ungewöhnlich laut	Lose Mutter/Schraube	Alle Muttern prüfen und festziehen und Schrauben

DE

	Das Gerät wurde nicht in einer ebenen oder stabilen Position installiert	Einbaulage prüfen und ggf. ändern
Aus dem Gerät tritt Wasser aus	Das Gerät ist nicht richtig nivelliert	Stellen Sie die Schraubfüße ein, um das Gerät zu nivellieren (falls zutreffend)
	Der Auslass ist verstopft	Den Auslass freimachen
	Der Wasserabfluss zum Abfluss ist behindert	Machen Sie den Boden des Geräts frei (falls zutreffend)
	Der Wasserbehälter ist beschädigt	Rufen Sie Ihren Agenten oder qualifizierten Techniker
	Die Tropfschale läuft über	Leeren Sie die Tropfschale mit einem Schwamm

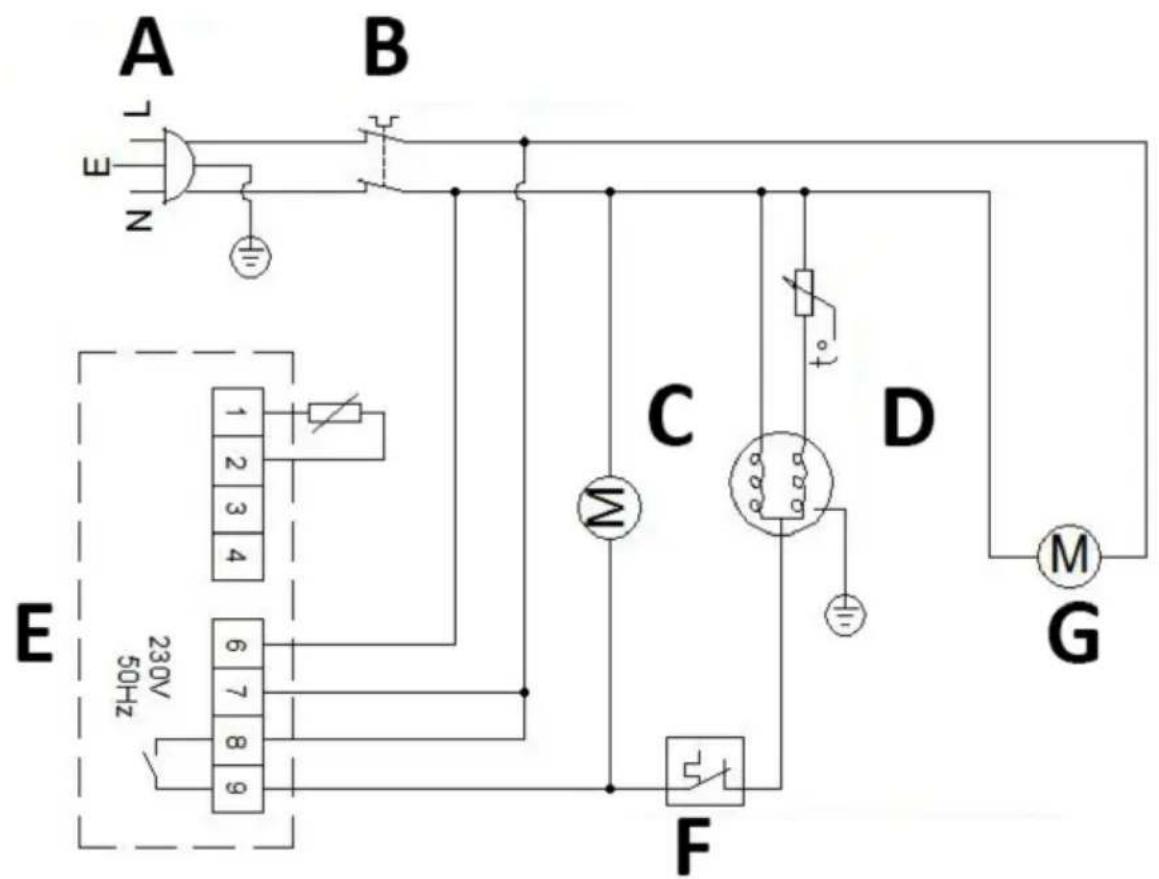

Stromlaufplan

A B E 1 2 3 4 230V 50Hz 6 7 8 9 F C D M G

A Netzstecker

B Netzschalter

C Verflüssiger-Lüfter

D Kompressor

E Temperaturkontrolle

F Überlastungsschutz

G Verdampferlüfter
