MANUAL DE UTILIZADOR HTR-5072 YAMAHA

Precauções 74
Preparativos 79
Reprodução....90

As precauções listadas abaixo são para prevenir o risco de danos ao usuário e a outros, bem como para prevenir danos à propriedade, e para ajudar o usuário a usar esta unidade de maneira adequada e segura. Certifique-se de seguir estas instruções.

Depois de ler este manual, certifique-se de guardá-lo em um lugar seguro, para consultá-lo quando for preciso.

• Certifique-se de solicitar inspeções e reparos ao revendedor de onde comprou a unidade ou ao pessoal de assistência técnica autorizado da Yamaha.
• A Yamaha não pode ser responsabilizada por ferimentos ao usuário ou danos aos produtos causados pelo uso indevido ou por modificações feitas na unidade, ou por dados perdidos ou destruídos.
• Este produto se destina a residências comuns. Não use para aplicações que exijam alta confiabilidade, como gerenciar vidas, tratamento médico ou ativos de alto valor.

ADVERTÊNCIAS

Este conteúdo indica “risco de ferimentos graves ou morte”. Fornecimento de energia/cabo de alimentação

- Não faça nada que poderia danificar o cabo de alimentação.

• Não o coloque perto de um aquecedor.
• Não o dobre excessivamente nem o altere.
• Não o arranhe.

- Não o coloque sob um objeto pesado.

Usar o cabo/adaptador de alimentação com o núcleo do cabo exposto pode causar choques elétricos ou um incêndio.

• Não toque no plugue de alimentação ou no próprio cabo se houver uma possibilidade de raios. Deixar de observar isso pode causar choques elétricos.

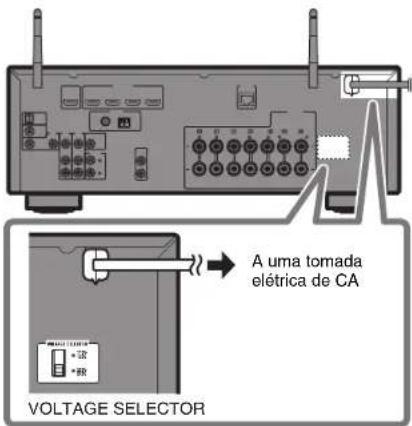

• Use esta unidade com a voltagem de fornecimento de energia impressa nela. Deixar de conectar a uma tomada de corrente alternada (CA) adequada pode causar um incêndio, choques elétricos ou mau funcionamentos.
• Verifique o plugue de alimentação periodicamente e remova qualquer sujeira ou poeira que possa ter se acumulado nele. Deixar de observar isso pode causar um incêndio ou choques elétricos.
• Ao instalar a unidade, certifique-se de que a tomada de corrente alternada (CA) a ser usada seja facilmente acessível. Se ocorrer algum problema ou mau funcionamento, desligue o interruptor de alimentação imediatamente e desconecte o plugue da tomada de corrente alternada (CA). Mesmo que o interruptor de alimentação seja desligado, se o cabo de alimentação não for desconectado da tomada de corrente alternada (CA), a unidade não será desconectada da fonte de energia.
• Se você ouvir trovões ou achar que está se aproximando uma chuva forte com ralos, desligue o interruptor de alimentação imediatamente e desconecte o plugue de alimentação da tomada de corrente alternada (CA). Deixar de observar isso pode causar um incêndio ou maus funcionamentos.
• Se não for usar a unidade por um longo período, certifique-se de desconectar o plugue de alimentação da tomada de corrente alternada (CA). Deixar de observar isso pode causar um incêndio ou maus funcionamentos.

Não desmonte

- Não desmonte nem modifique esta unidade. Deixar de observar isso pode causar um incêndio, choques elétricos, ferimentos ou maus funcionários. Se você perceber qualquer anormalidade, certifique-se de solicitar uma inspeção ou reparo ao revendedor de onde comprou a unidade ou ao pessoal de assistência técnica autorizado da Yamaha.

Advertência relativa a água

• Não exponha a unidade à chuva, não a use perto de água nem em locals úmidos e não coloque sobre ela recipientes (como jarros, garrafas ou copos) contendo líquidos que possam ser derramados em suas aberturas ou locals onde possa cair água. Se algum líquido, como água, entrar na unidade, um incêndio, choques elétricos ou mau funcionamento poderão ocorrer. Se algum líquido, como água, penetrar no dispositivo, desligue-o imediatamente e desconecte o cabo de alimentação da tomada de corrente alternada (CA). Logo, solicite uma inspeção ao revendedor de onde comprou a unidade ou ao pessoal de assistência técnica autorizado da Yamaha.
• Nunca insira nem retire um plugue de alimentação com as mãos molhadas. Não manusele esta unidade com as mãos molhadas. Deixar de observar isso pode causar choques elétricos ou maus funcionamentos.

Advertência relativa a fogo

- Não coloque nenhum item em chamas ou chamas abertas perto da unidade, pois isso pode causar um incêndio.

Manutenção e cuidados

- Não use aerossóis ou produtos químicos tipo spray que contenham gás para a limpeza ou lubrificação. O gás combustível permanecerá dentro da unidade, o que pode causar uma explosão ou incêndio.

Uso de pilhas

• Não desmonte uma pilha. Se o conteúdo da pilha entrar em contato com suas mãos ou olhos, isso pode causar a cequeira ou queimaduras químicas.
• Não elimine pilhas no fogo. Fazer isso pode resultar em explosão das pilhas, causando um incêndio ou ferimentos.
• Não exponha uma pilha a altas temperaturas, como a luz solar direta ou um fogo. A pilha pode explodir, causando um incêndio ou ferimentos.
• Não tente recarregar pilhas que não são destinadas a serem carregadas. O carregamento pode causar a explosão ou vazamento da pilha, o que pode causar uma cegueira, queimaduras químicas ou ferimentos.
• Se uma pilha vazar, evite o contato com o líquido vazado. Se o líquido de uma pilha entrar em contato com seus olhos, boca ou pele, lave a parte afetada Imediatamente com água e consulte um médico. O líquido das pilhas é corrosivo e pode causar a perda da visão ou quelmaduras químicas.

Unidade sem fio

• Não use a unidade perto de dispositivos médicos ou dentro de instalações médicas. As ondas de rádio desta unidade podem afetar dispositivos eletromédicos.
• Não use esta unidade entre 15 cm de pessoas com um implante de marca-passo ou implante de desfibrilador. As ondas de rádio desta unidade podem afetar dispositivos eletromédicos, como um marca-passo ou desfibrilador implantado.

Se você perceber alguma anormalidade

- Se ocorrer qualquer uma das seguintes anormalidades, desligue a alimentação imediatamente e desconecte o plugue de alimentação. Se ocorrer qualquer uma das seguintes anormalidades, desligue a alimentação de todos os amplificadores e receivers imediatamente.

• O cabo/plugue de alimentação está danificado.
• Um odor anormal ou fumaça é emitido pela unidade.
• Um material estranho entrou no interior da unidade.
• Há uma perda de som durante o uso.

- Há uma rachadura ou dano na unidade.

Continuar a usar neste caso pode causar choques elétricos, um incêndio ou maus funcionamentos. Solicite imediatamente uma inspeção ou reparo ao revendedor de onde comprou a unidade ou ao pessoal de assistência técnica autorizado da Yamaha.

- Tome cuidado para não derrubar ou aplicar um impacto forte nesta unidade. Se você achar que a unidade possa ter sido danificado devido a uma queda ou impacto, desligue a alimentação imediatamente e desconecte o plugue de alimentação da tomada de corrente alternada (CA). Delixar de observar isso pode causar choques elétricos, um incêndio ou maus funcionários. Solicite imediatamente uma inspeção ao revendedor de onde comprou a unidade ou ao pessoal de assistência técnica autorizado da Yamaha.

CUIDADO

Este conteúdo indica "risco de ferimentos".

Fornecimento de energia/cabo de alimentação

• Não use uma tomada de corrente alternada (CA) em que o plugue de alimentação fique frouxo ao ser inserido. Deixar de observar isso pode causar um incêndio, choques elétricos ou queimaduras.
• Ao retirar o plugue de alimentação da unidade ou de uma tomada de corrente alternada (CA), sempre segure o próprio plugue e não o cabo. Puxar pelo cabo pode danificá-lo e causar choques elétricos ou um incêndio.
• Insira o plugue de alimentação firme e completamente na tomada de corrente alternada (CA). Usar a unidade com um plugue conectado de maneira insuficiente pode causar a acumulação de poeira no plugue, causando um incêndio ou queimaduras.

Instalação

• Não coloque a unidade em uma posição instável, em que ela possa cair ou tombar acidentalmente e causar ferimentos.
• Não bloqueie os orificios de ventilação desta unidade (ranhuras de refrigeração). Esta unidade possui orificios de ventilação em sua parte superior/lateral/inferior para prevenir que a temperatura Interna se torne muito alta. Delixar de observar isso pode causar o aprisionamento de calor no interior da unidade, causando um incêndio ou maus funcionamentos.
• Ao instalar esta unidade:
• Não a cubra com nenhum pano.
• Não a instale em um tapete ou cobertor.
• Certifique-se de que a superfície superior esteja virada para cima; não instale de lado ou de cabeça para baixo.
• Não use o dispositivo em um lugar de espaço limitado e com pouca ventilação.
  Deixar de observar o mencionado acima pode causar o aprisionamento de calor no interior da unidade, causando um Incêndio ou maus funcionamentos. Certifique-se de que haja espaço suficiente ao redor da unidade: pelo menos 30 cm na parte superior, 20 cm nos ados, e 20 cm na parte traseira.
• Não instale a unidade em um local em que ela possa entrar em contato com gases corrosivos ou maresia. Fazer isso pode causar maus funcionamentos.
• Evite ficar perto da unidade durante um desastre, como um terremoto. Visto que a unidade pode tombar ou cair e causar ferimentos, afaste-se rapidamente da unidade e vá para um lugar seguro.
• Antes de mover esta unidade, certifique-se de desligar o interruptor de alimentação e de desconectar todos os cabos de conexão. Se você não tomar esses cuidados, os cabos poderão ser danificados, ou você ou outra pessoa poderá tropeçar neles e cair.
• Para a instalação adequada da antena externa, certifique-se de solicitar a instalação ao revendedor de onde comprou a unidade ou a um técnico qualificado. Delixar de observar isso pode causar o desmoronamento da instalação, resultando em ferimentos ou danos. A instalação exige habilidades especiais e experiência.

Perda da audição

• Não use a unidade/alto-falantes ou os fones de ouvido durante um longo período de tempo a um volume alto ou desconfortável, pois isso pode causar a perda permanente da audição. Se você experimentar qualquer perda de audição ou zumbido nos ouvidos, consulte um médico.
• Antes de conectar a unidade a outros dispositivos, desligue a alimentação de todos os dispositivos. Além disso, antes de ligar ou desligar a alimentação de todos os dispositivos, certifique-se de que os volumes de todos os dispositivos estejam no nível mínimo. Delxar de fazer isso pode resultar na perda da audição, choque elétrico ou danos nos dispositivos.
• Ao ligar a corrente alternada (CA) em seu sistema de áudio, sempre ligue o amplificador ou receiver POR ÚLTIMO, para evitar a perda da audição e danos aos alto-falantes. Ao desligar a alimentação, o amplificador ou receivers deve ser desligado PRIMEIRO pela mesma razão. Delixar de observar o mencionado acima pode causar uma deficiência auditiva ou danos aos alto-falantes.

Manutenção

• Remova o plugue de alimentação da tomada de corrente alternada (CA) antes de limpar a unidade. Deixar de observar isso pode causar choques elétricos.

Cuidado relativo ao manuseio

• Não toque na superfície com esta etiqueta. Fazer isso pode causar queimaduras. A etiqueta no dispositivo indica que a superfície na qual a etiqueta está afixada pode ficar quente durante o funcionamento.

• Não coloque a mão ou dedos nos orifícios de ventilação desta unidade. Deixar de observar isso pode causar ferimentos.

• Não insira materiais estranhos como um metal ou papel nos orifícios de ventilação desta unidade. Deixar de observar isso pode causar um incêndio, choques elétricos ou maus funcionamentos. Se algum material estranho entrar na unidade, desligue a alimentação imedlatamente, desconecte o plugue de alimentação da tomada de corrente altemada (CA) e solicite uma inspeção ao revendedor de onde comprou a unidade ou a um pessoal de assistência técnica autorizado da Yamaha.

• Não faça o seguinte:

• Colocar itens pesados sobre o equipamento.

• Colocar o equipamento em uma pilha.

• Aplicar força excessiva nos botões, interruptores, terminais de entrada/saida, etc.

• Evite puxar os cabos conectados para evitar ferimentos ou danos à unidade causados por sua queda.

Uso de pilhas

• Sempre substitua todas as pilhas ao mesmo tempo. Não use pilhas novas junto com velhas. Usar pilhas novas com velhas pode causar um incêndio, queimaduras ou inflamação devido ao vazamento do líquido.

• Não use pilhas que não sejam as especificadas. Fazer isso causará incêndios, queimaduras ou inflamação por causa do vazamento.

• Não misture pilhas de tipos diferentes, como pilhas alcalinas com pilhas de manganês, ou pilhas de fabricantes diferentes, ou ainda pilhas de tipos diferentes do mesmo fabricante, pois isso pode causar um incêndio, queimaduras ou inflamação devido ao vazamento do líquido.

• Mantenha as pilhas fora do alcance de crianças. Uma criança pode engolir uma pilha acidentalmente. Deixar de observar isso também pode causar uma inflamação devido ao vazamento do líquido da pilha.

• Não coloque em um bolso ou bolsa, e não transporte ou guarde as pilhas junto com outras peças de metal. A pilha pode entrar em curto-circuito, explodir ou vazar, causando um incêndio ou ferimentos.
• Certifique-se sempre de que todas as pilhas sejam colocadas de acordo com as indicações de polaridade +/-. Deixar de fazer isso pode causar um incêndio, queirmaduras ou inflamação devido ao líquido vazado.
• Quando as pilhas se esgotarem, ou se você não for usar a unidade durante um longo período de tempo, retire as pilhas do controle remoto para prevenir um possível vazamento do líquido das pilhas.
• Ao guardar ou eliminar pilhas, isole a área dos terminais com uma falta ou outro material de proteção. Misturá-las com outras pilhas ou objetos metálicos pode causar um incêndio, quelmaduras ou inflamação devildo ao líquido.

Aviso

Indica pontos que você deve observar para prevenir uma falha, dano ou mau funcionamento do produto, ou perda de dados.

Fornecimento de energia/cabo de alimentação

• Se não for usar a unidade por um longo período, tire o plugue de alimentação da tomada. Mesmo que o interruptor ⏻ (Standby/Ligar) tenha sido desligado (exibição da tela apagada), ainda flui uma pequena corrente na unidade.

Instalação

• Não use a unidade perto de outros equipamentos eletrônicos, como uma TV, rádio ou telefone celular. Deixar de observar isso pode fazer que a unidade ou TV ou rádio produza um ruído.
• Não use a unidade em locais em que ela fique exposta à vibração ou poeira excessiva ou exposta à luz solar direta, ao calor extremo, como perto de um aquecedor, ou ao frio extremo. Deixar de observar isso pode causar a deformação do painel da unidade, o mau funcionamento dos componentes internos ou a instabilidade na operação.
• Instale a unidade o mais distante possível de outros equipamentos eletrônicos.
  Os sinais digitais desta unidade podem interferir com outros equipamentos eletrônicos.
• Se for usar uma função sem flo, evite instalar a unidade perto de mesas ou paredes de metal, fornos micro-ondas ou outros dispositivos de rede sem flo. Obstruções podem reduzir a distância de transmissão.

Conexões

• Se for conectar unidades externas, leia com atenção o manual de cada unidade e conecte-as de acordo com as instruções.
  Se a unidade não for manuseada da forma adequada e de acordo com as instruções, ela talvez não funcione corretamente.
• Não conecte a unidade a unidades industriais.
  Os padrões de interface de áudio digital para o uso doméstico e o uso industrial são diferentes. A unidade foi projetada para ser conectada a uma interface de áudio digital de

uso doméstico. Conectá-la a uma interface de áudio digital de uso industrial pode causar mau funcionamento, bem como danos aos alto-falantes.

Manuseio

• Não coloque produtos de vinil, plástico ou borracha em cima da unidade. Deixar de observar isso pode causar a deformação ou descoloração do painel da unidade.
• Se a temperatura ambiente mudar de maneira drástica, como durante o transporte da unidade ou em casos de aquecimento ou resfriamento rápidos, e se houver a possibilidade de condensação na unidade, não ligue a alimentação dela durante várias horas, até que ela esteja totalmente seca para o uso. Usar a unidade enquanto há condensação pode causar mau funcionamento.

Manutenção

- Quando for limpar a unidade, use um pano macio e seco. Usar produtos químicos, como benzina ou solvente, produtos de limpeza ou panos de limpeza com produtos químicos pode causar descoloração ou deformação.

Pilhas

- Descarte as pilhas usadas de acordo com os regulamentos locais.

Informação

Sobre o conteúdo do manual

• As ilustrações e as capturas de tela neste manual são apenas para fins instrutivos.
• Os nomes das empresas e dos produtos neste manual são as marcas comerciais ou as marcas comerciais registradas de suas respectivas empresas.
• O software pode ser revisado e atualizado sem aviso prévio.

Funções de comunicação sem fio [Modelos do Reino Unido e Europa]

Bluetooth

Frequência de Rádio (Frequência de Funcionamento): 2402 MHz a 2480 MHz Potência de Saída Máxima (EIRP): 7,27 dB

Wi-Fi (2,4 GHz)

Frequência de Rádio (Frequência de Funcionamento): 2412 MHz a 2472 MHz Potência de Saida Máxima (EIRP): 19,98 dB

WI-FI (5 GHz)

Frequência de Rádio (Frequência de Funcionamento), Potência de Saída Máxima (EIRP): 5170 a 5250 MHz, 22,30 dBm 5250 a 5330MHz, 22,27 dBm 5490 a 5710MHz, 24,56 dBm 5735 a 5835MHz, 13,96 dBm

- Os dispositivos sem fio que transmitem em uma banda de frequência de 5 GHz só podem ser usados em interiores. O uso de tais dispositivos ao ar livro é proibido por lei.

Informações para os utilizadores relativas à recolha e eliminação de baterlas e equipamentos usados

Os simbolos ilustrados, presentes em produtos, embalagens e/ou incluidos na documentação associada, indicam que as balerias e os produtos elétricos e eletrónicos usados não devem ser eliminados juntamente com os resíduos domésticos em geral.

O procedimento correto consiste no tratamento, recuperação e reciclagem de produtos e baterias usados, pelo que deve proceder à respetiva entrega nos pontos de recolha adequados, em conformidade com a legislação nacional em vigor.

A eliminação destes produtos e baterias de forma adequada permite poupar recursos valiosos e evitar potenciais efeitos prejudiciais para a saúde pública e para o ambiente, associados ao processamento incorreto dos resíduos.

Para mais informações relativas à recolha e reciclagem de baterias e produtos usados, contacte as autoridades locais, o serviço de eliminação de resíduos ou o ponto de venda onde foram adquiridos os itens relevantes.

Informações para utilizadores empresariais na União Europeia:

Para proceder à eliminação de equipamento elétrico e eletrónico, contacte o seu revendedor ou fornecedor para obter informações adicionais.

Informações relativas à eliminação em países não pertencentes à União Europeia:

Estes simbolos são válidos exclusivamente na União Europeia. Caso pretenda eliminar este tipo de itens, contacte as autoridades locais ou o seu revendedor e informe-se acerca do procedimento correto para proceder à respetiva eliminação

Nota relativa ao símbolo referente a baterias (os dois exemplos de símbolos na parte inferior):

Este símbolo poderá ser apresentado com um símbolo químico associado. Neste caso, significa que está em conformidade com os requisitos estabelecidos na Diretiva da UE relativa a Baterlas no âmbito do elemento químico relacionado.

(weee_baterry_eu_pt_02a)

Introdução

- Esta unidade é um produto para desfrutar de música e vídeo em casa. - Este documento explica a configuração básica de um sistema de alto-falantes e a configuração da unidade, seguidas pelas instruções detalhadas. As operações básicas, como reprodução de discos Blu-ray, DVDs e conteúdos de rádio, também são explicadas.

A unidade está equipada com diversas outras funções não descritas neste documento. Para mais informações sobre este produto, consulte o Manual do Proprietário no website da Yamaha.

Siga um dos métodos descritos a seguir para ver o Manual do Proprietário mais recente.

No formato HTML

• Digitalize o código QR encontrado na capa deste documento.
• Visite o seguinte website.

RX-V585

http://avpro.global.yamaha.com/manual/avr/rxv585/

HTR-5072

http://avpro.global.yamaha.com/manual/avr/htr5072/

No formato PDF

- Visite o seguinte website.

http://download.yamaha.com/

[Apenas para clientes dos Estados Unidos]

Visite o seguinte website para informações adicionais, perguntas frequentes com respostas, downloads como do "Manual do Proprietário" e atualizações do produto.

http://usa.yamaha.com/support/

As marcas comerciais e nomes comerciais usados neste documentos pertencem aos seus respectivos proprietários. Consulte o Manual do Proprietário para mais informações.

Recursos

A unidade também é capaz do seguinte, que não se descreve neste documento. Consulte o Manual do Proprietário para obter o máximo da unidade.

• Reprodução de arquivos de música armazenados em um servidor de mídia (PC ou NAS)
• Reprodução de música de iTunes ou música de iPhone/iPad/iPod touch em uma rede (AlrPlay)
• Reprodução de música em salas múltiplas (Função de zonas)
• Configuração das definições do sistema (menu ADVANCED SETUP)
  Para mais informações, consulte "O que você pode fazer com esta unidade" no Manual do Proprietário.

AV SETUP GUIDE

O AV SETUP GUIDE é um app que guia o usuário através do processo de conectar uma TV ou um dispositivo de reprodução, como um BD/DVD ou CD player, e alto-falantes ao receiver AV. Procure "AV SETUP GUIDE" na App Store ou no Google Play para mais detalhes.

1 Preparação

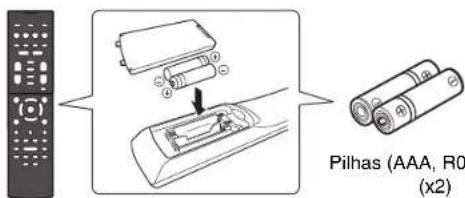

Confirmação do conteúdo da embalagem

Pilhas (AAA, R0 (x2)

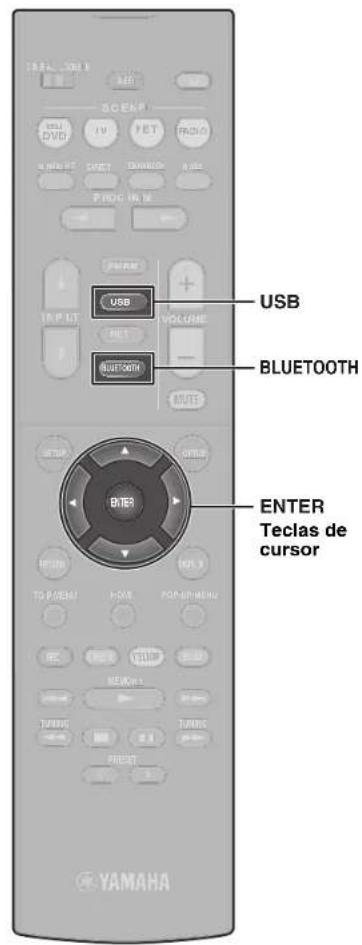

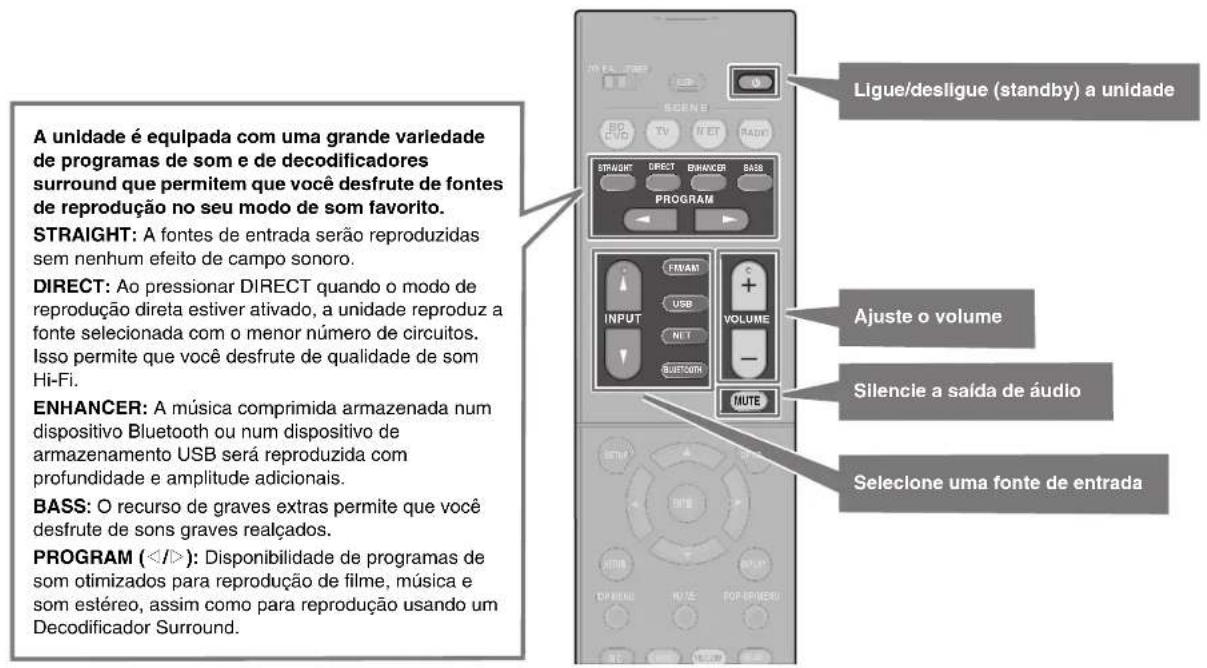

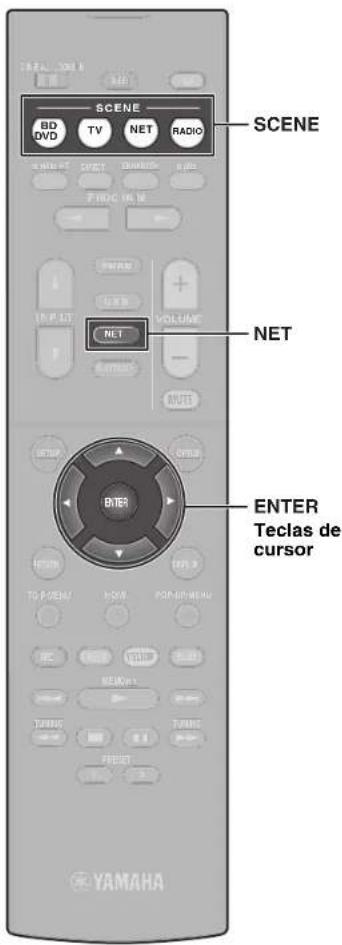

Controle remoto
Pilhas (AAA, R03, UM-4) (x2)

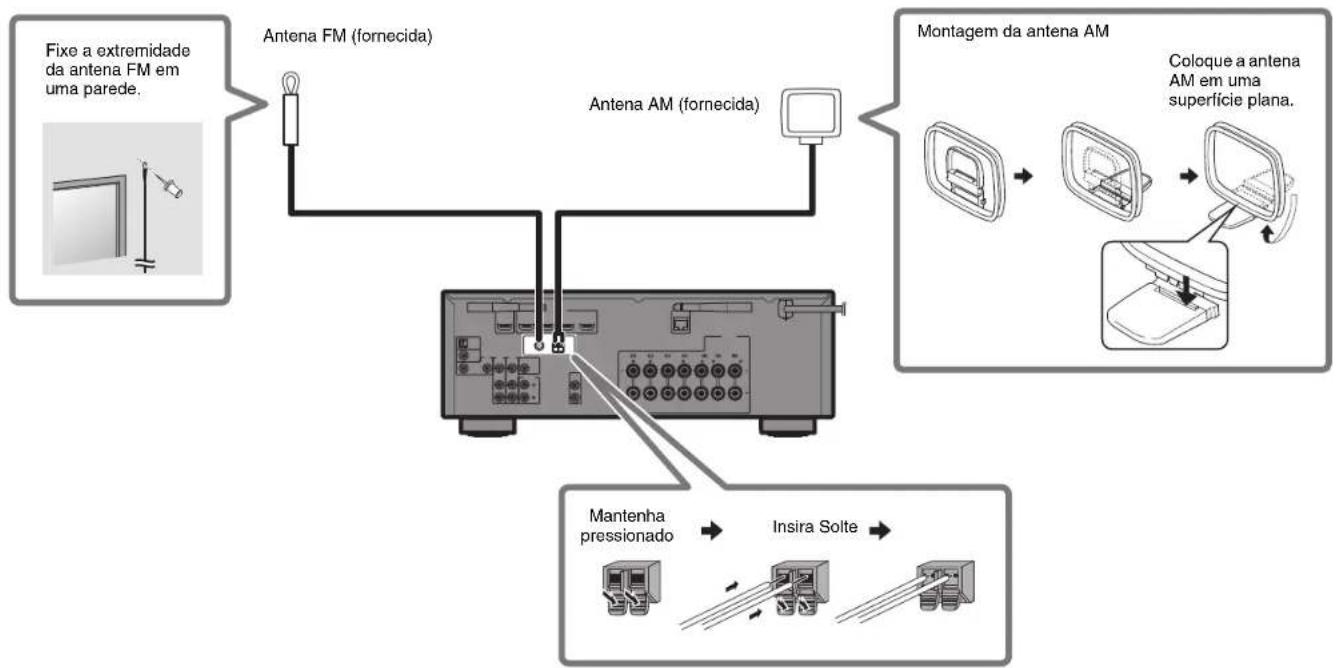

Antena AM Antena FM

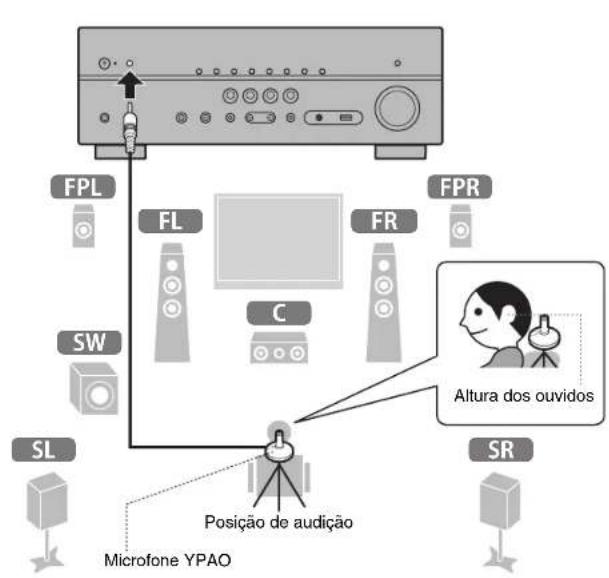

Microfone YPAO
Um dos itens acima é fornecido dependendo da região de compra.

Guia de Iniciação Rápida (este folheto)

Preparação dos cabos

Os seguintes cabos (não fornecidos) são necessários para construir o sistema descrito neste documento.

• Cabos de alto-falante (dependendo do número de alto-falantes)
• Cabo com pino de áudio (x1)

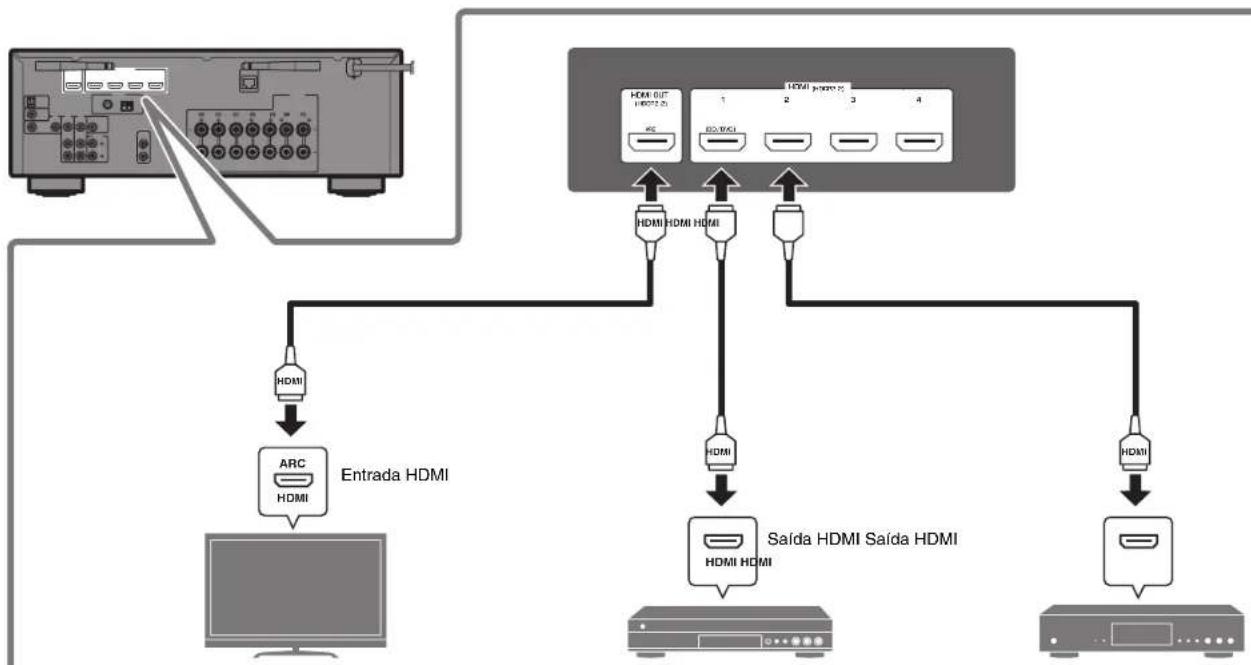

• Cabos HDMI (x3)

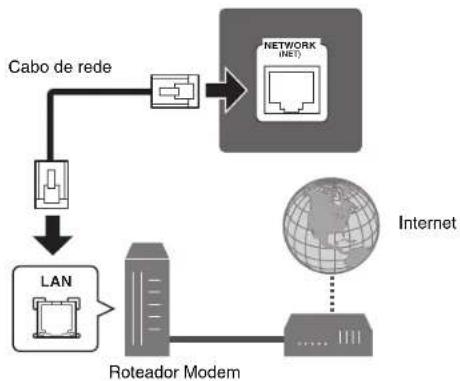

• Cabo de rede (x1) (ao conectar a um roteador através de um cabo de rede)

2

Conexão dos alto-falantes/subwoofer

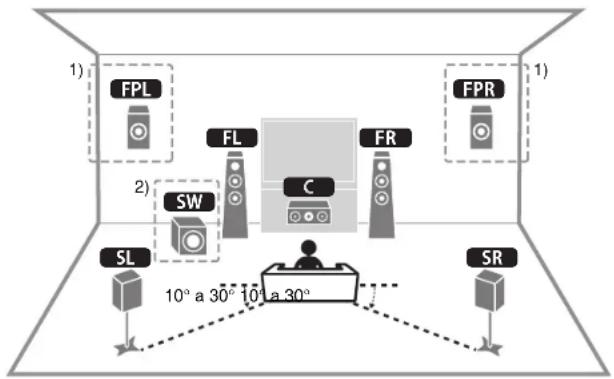

Posicionamento dos alto-falantes

Use o diagrama como uma referência para o posicionamento dos alto-falantes.

FL / FR Alto-falante frontal esquerdo/direito (L/R)
C Alto-falante central
SL / SR Alto-falante surround esquerdo/direito (L/R)
FPL / FPR Alto-falante de presença frontal esquerdo/direito (L/R) 1)
SW Subwoofer 2)

1) Para sistema de 5.1.2 canais
2) É possível conectar até dois subwoofers.

Ao conectar alto-falantes de 6 ohms

(apenas para os modelos dos EUA e Canadá)

Defina a impedância dos alto-falantes da unidade para “6 Ω MIN”. Para mais detalhes, consulte “Definição da impedância dos alto-falantes” em “Conexão dos alto-falantes” no Manual do Proprietário.

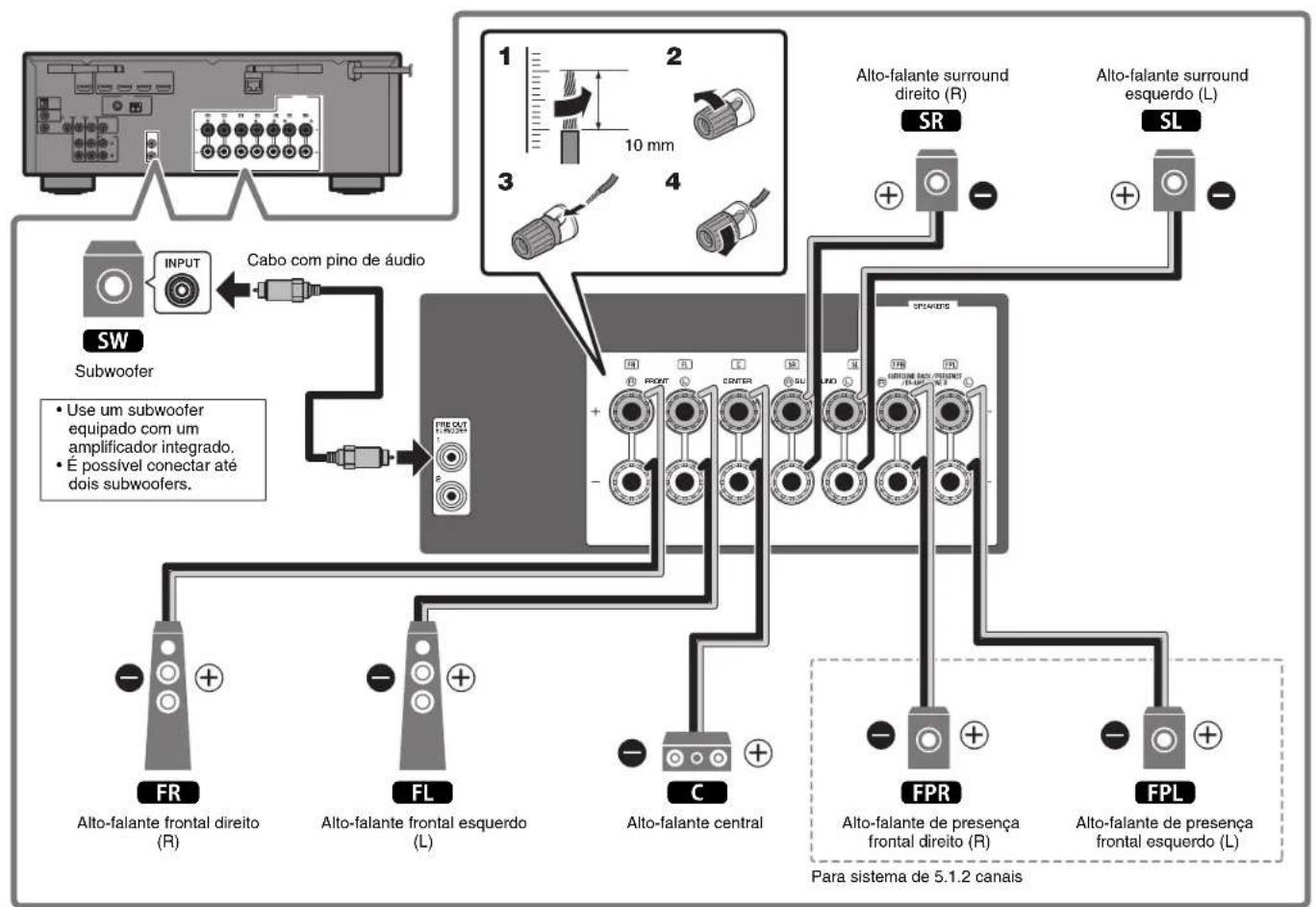

Precauções ao conectar os cabos de alto-falante

• Certifique-se de que a unidade e subwoofer estejam desligados.
• Prepare cabos de alto-falante em um lugar distante da unidade para evitar a queda acidental de tranças do fio no interior da unidade, pois isso poderia causar um curto-circuito ou mau funcionamento da unidade.

• Uma conexão inadequada dos cabos de alto-falante pode causar um curto-circuito, resultando em danos ou mau funcionamento da unidade ou alto-falantes.

• Retire cuidadosamente cerca de 10 mm do isolamento das extremidades dos cabos de alto-falante, e torça os fios desencapados de cada cabo de alto-falante firmemente juntos.

• Não permita que os fios desencapados de cabos de alto-falante diferentes entrem em contato entre si.

- Não deixe que os fios desencapados dos cabos de alto-falante entrem em contato com partes metálicas na unidade (painel traseiro e parafusos).

Se "Check SP Wires" aparecer no display frontal ao ligar a unidade, desligue a unidade e certifique-se de que os cabos de alto-falante não tenham causado um curto-circuito.

3

Conexão de dispositivos externos

Conexão de antenas FM/AM

5

Preparação de uma conexão de rede

Prepare uma conexão de rede com fio ou sem fio de acordo com o ambiente de sua rede.

Observação

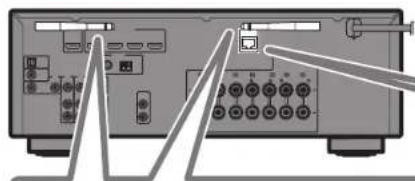

Coloque a antena sem fio na posição vertical se você for conectar a unidade a um dispositivo Bluetooth.

Conexão de rede sem fio

Eleve a antena sem fio de forma que ela fique levantada na vertical. (Os procedimentos para conectar a unidade a um roteador sem fio são descritos no passo 8.)

Aviso

Não aplique uma força excessiva na antena. Fazer isso pode danificá-la.

Conexão de rede com fio

6

Conexão do cabo de alimentação a uma tomada elétrica de CA e maneira de ligar a unidade

Advertências

Antes de conectar o cabo de alimentação (Apenas modelos de Taiwan, Brasil, América Central e América do Sul)

Defina a posição do interruptor VOLTAGE SELECTOR de acordo com a sua voltagem local.

1 Conecte o cabo de alimentação a uma tomada elétrica de CA.

A uma tomada elétrica de CA VOLTAGE SELECTOR

2 Pressione ⏻ (energia do receiver) para ligar a unidade.

2000A 2500A + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

3 Ligue a TV e mude a entrada da TV para exibir o vídeo da unidade (conector HDMI OUT).

A tela Network Setup mostrada abaixo aparecerá na TV ao ligar a unidade pela primeira vez depois de comprá-la. Pode demorar algumas dezenas de segundos até que a tela apareça (WAC: Wireless Accessory Configuration).

Consulte "Configuração de uma conexão sem fio com um dispositivo iOS" em "Conexão sem fio a uma rede" no Manual do Proprietário ao usar esta função para conectar a unidade a uma rede. Este documento explica a conexão sem fio usando o app Music Cast CONTROLLER instalado no seu dispositivo móvel. Siga o procedimento descrito em "8 Definição de MusicCast" (p. 88).

Observação

Esta tela não será exibida se a unidade for conectada a um roteador através do seu conector NETWORK (conexão com fio).

7

Otimização automática das definições dos alto-falantes (YPAO)

A função Yamaha Parametric room Acoustic Optimizer (YPAO) detecta as conexões dos alto-falantes, mede as distâncias deles até a(s) posição(ções) de audição e, em seguida, otimiza as definições dos alto-falantes automaticamente, como o balanço do volume e os parâmetros acústicos, de acordo com sua sala.

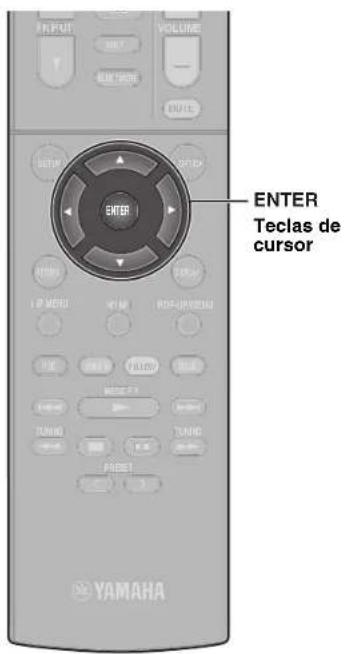

INPUT VOLUME RETURN ROUTE ENTER TECLAS de cursor ENTER YAMAHA
    note right of B: Altura dos ouvidos

Observe o seguinte com respeito à medição YPAO.

• São emitidos tons de teste a um volume alto, que podem surpreender ou assustar crianças pequenas.
• O volume dos tons de teste não pode ser ajustado.
• Mantenha a sala o mais silenciosa possível.
• Permaneca em um canto da sala, atrás da posição de audição, de forma que não se torne um obstáculo entre os alto-falantes e o microfone YPAO.
• Não conecte fones de ouvido.

1 Ligue o subwoofer e defina o volume para a metade.

Se a frequência de cruzamento for ajustável, defina-a para o nível máximo.

2 Posicione o microfone YPAO na sua posição de audição e conecte-o ao conector YPAO MIC no painel frontal.

A tela abaixo aparece na TV.

Observação

Posicione o microfone YPAO na sua posição de audição (mesma altura que os seus ouvidos). Recomendamos o uso de um tripé como um suporte para o microfone. Você pode usar os parafusos do tripé para estabilizar o microfone.

3 Pressione ENTER.

A medição começará em 10 segundos.

Demora cerca de 3 minutos para que a medição seja realizada.

A tela abaixo aparecerá na TV quando a medição terminar.

VACAO Auto Setup Measurement Finished Result 3 3/2/0.1ch 3- 3.0/10.5m 3.4 -3.0/+10.0dB OK: ENTER

Observação

Se aparecer uma mensagem de erro (como E-1) ou uma mensagem de advertência (como W-2), consulte “Mensagens de erro de YPAO” ou “Mensagens de advertência de YPAO” em “Otimização automática das definições dos alto-falantes (YPAO)” no Manual do Proprietário.

4 Confirme os resultados exibidos na tela e pressione ENTER.

5 Use as teclas de cursor (◀/▶) para selecionar "SAVE" (Salvar) e pressione ENTER.

6 Desconecte o microfone YPAO da unidade.

Isso completa a otimização das definições dos alto-falantes.

8

Definição de MusicCast

O que é MusicCast

MusicCast é uma solução musical sem fio totalmente nova da Yamaha, que permite que você compartilhe música entre todos os ambientes de sua casa com vários dispositivos. Você pode desfrutar de música do seu smartphone, PC, NAS ou de um serviço de transmissão de música em qualquer lugar da sua casa com um só app fácil de usar. Para mais detalhes e uma linha de produtos compatíveis com MusicCast, visite o seguinte website: http://www.yamaha.com/musiccast/

• Controle de maneira integrada e com facilidade todos os dispositivos compatíveis com MusicCast com o app dedicado "MusicCast CONTROLLER".
• Reproduza música de serviços de transmissão de música. (Os serviços de transmissão de música compatíveis podem diferir dependendo da sua região e produto.)
• Configure as definições de rede sem fio de dispositivos compatíveis com MusicCast.

Observação

Consulte o Manual do Proprietário para as informações sobre outros métodos de conexão sem fio se você não for usar o app MusicCast CONTROLLER.

Uso do MusicCast CONTROLLER

Para usar os recursos de rede de um dispositivo compatível com MusicCast, você precisa do app dedicado “MusicCast CONTROLLER” para a operação. Procure o app “MusicCast CONTROLLER” na App Store ou no Google Play e instale-o no seu dispositivo.

Adição da unidade a uma rede MusicCast

Realize o seguinte procedimento para adicionar a unidade à rede MusicCast. Você também pode configurar as definições de rede sem fio da unidade ao mesmo tempo.

Observação

O SSID e a chave de segurança para sua rede serão necessários.

1 Toque no app MusicCast CONTROLLER 10 seu dispositivo móvel e, em seguida, toque em "Setup".

Observação

Se você já tiver conectado outros dispositivos compatíveis com MusicCast à rede, toque em "Settings" e, em seguida, em "Add New Device".

2 Siga as instruções na tela do app.

3 Mantenha o botão CONNECT pressionado no painel frontal da unidade durante 5 segundos, conforme instruído pelo app.

ON/OFF PATE LIME ON/OFF ON/OFF

4 Siga as instruções na tela do app para configurar as definições de rede.

Quando uma conexão for estabelecida, "Completed" aparecerá no display frontal da unidade.

Agora a conexão de rede com o app MusicCast CONTROLLER está concluída, e a unidade foi registrada como um dispositivo compatível com MusicCast.

Reprodução

Esta seção descreve as operações básicas como reproduzir discos Blu-ray e DVDs, e como sintonizar emissoras de rádio. A maioria das operações pode ser realizada com o controle remoto.

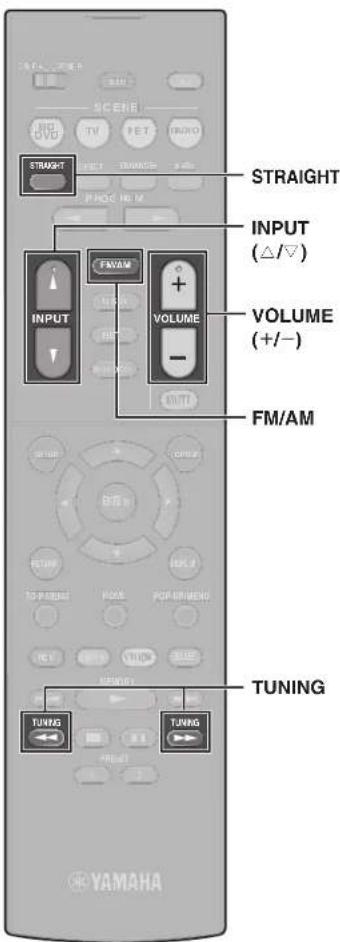

Funções básicas de reprodução

A unidade é equipada com uma grande variedade de programas de som e de decodificadores surround que permitem que você desfrute de fontes de reprodução no seu modo de som favorito. STRAIGHT: A fontes de entrada serão reproduzidas sem nenhum efeito de campo sonoro. DIRECT: Ao pressionar DIRECT quando o modo de reprodução direta estiver ativado, a unidade reproduz a fonte selecionada com o menor número de circuitos. Isso permite que você desfrute de qualidade de som Hi-Fi. ENHANCER: A música comprimida armazenada num dispositivo Bluetooth ou num dispositivo de armazenamento USB será reproduzida com profundidade e amplitude adicionais. BASS: O recurso de graves extras permite que você desfrute de sons graves realçados. PROGRAM () : Disponibilidade de programas de som otimizados para reprodução de filme, música e som estéreo, assim como para reprodução usando um Decodificador Surround.

SCERE DV TV PET TURNO STRAIGHT INPUT (△/▽) VOLUME (+/-) FM/AM TUNING TUNING YAMAHA

Reprodução de um BD/DVD

Recomendamos a reprodução com áudio multicanal (5.1 canais ou mais) para sentir o som surround produzido pela unidade.

O nome do dispositivo conectado, como "BD player", pode ser exibido.

Fonte de entrada Nome do dispositivo

3 Inicie a reprodução no BD/DVD player.

4 Pressione STRAIGHT para seleccionar "STRAIGHT".

Observação

Enquanto "STRAIGHT" (decodificação direta) está ativado, cada alto-falante produz o sinal de áudio de cada canal diretamente (sem processamento do campo sonoro).

5 Pressione VOLUME para ajustar o volume.

Observação

Se você não ouvir o som, ou se nenhum som for produzido por um alto-falante específico, consulte "SOLUÇÃO DE PROBLEMAS" no Manual do Proprietário.

Audição de rádio FM/AM

1 Pressione FM/AM para selecionar "TUNER" como a fonte de entrada.

2 Pressione TUNING para definir uma frequência.

Mantenha a tecla pressionada durante cerca de um segundo para buscar as emissoras automaticamente.

"TUNED" acende-se quando a unidade está recebendo um sinal de rádio FM/AM. "STEREO" acende-se quando a unidade está recebendo um sinal de rádio FM estéreo.

Definição dos passos de frequência (apenas modelos da Ásia, Taiwan, Brasil, Gerais, América Central e América do Sul)

Na fábrica, os passos de frequência são definidos para 50 kHz para FM e 9 kHz para AM.

Dependendo do seu país ou região, defina os passos de frequência para 100 kHz para FM e 10 kHz para AM.

1 Coloque a unidade no modo de standby.

2 Mantenha STRAIGHT pressionado no painel frontal e pressione ⏻.

3 Pressione PROGRAM no painel frontal repetidamente para selecionar "TU".

4 Pressione STRAIGHT no painel frontal para seleccionar "FM100/AM10".

5 Pressione ⏻ para colocar a unidade no modo de standby e, em seguida, ligue-a novamente.

SCENE BD DVD TV NET RADIO NET VOLUME NET ENTER Teclas de cursor YAMAHA

Audição de rádio internet

1 Pressione NET repetidamente para seleccionar "NET RADIO" como a fonte de entrada.

A tela de pesquisa é exibida na TV.

2 Use as teclas de cursor para selecionar um item e pressione ENTER.

Ao selecionar uma emissora de rádio internet, a reprodução começará e a tela de reprodução será exibida.

Observação

As emissoras de rádio internet também podem ser selecionadas usando o app MusicCast CONTROLLER instalado no seu dispositivo móvel.

Audição de música de servidores de transmissão

O app MusicCast CONTROLLER instalado no seu dispositivo móvel pode ser usado para receber música de serviços de transmissão.

1 Seleccione um serviço de transmissão na tela do app MusicCast CONTROLLER.

2 Seleclone uma emissora.

Observação

O seguinte pode ser necessário, dependendo do serviço de transmissão usado.

• Instale o app do serviço de transmissão no seu dispositivo móvel.
• Registre uma conta do serviço de transmissão.

Observações sobre serviços de transmissão

• Os serviços de transmissão podem ser alterados e descontinuados sem aviso prévio.
• Os serviços de transmissão suportados podem variar segundo o país ou região de uso.

Função SCENE

As fontes de entrada da unidade e as definições atribuídas às teclas SCENE podem ser selecionadas com apenas um toque (função SCENE). Ao pressionar a tecla SCENE, a unidade é ligada automaticamente se estiver no modo de standby.

Por padrão, as seguintes definições são atribuídas a cada tecla SCENE.

Tecla SCENE	BDDVD	TV	NET	RADIO
Entrada HDMI1 AUDIO1			NET RADIO	TUNER
Programa de som	Sci-Fi	STRAIGHT	7ch Stereo	7ch Stereo
Compressed Music Enhancer	Apagado Aceso Aceso Aceso
Reprodução SCENE link	Aceso Aceso Apagado Apagado
Zona alvo Zona A Zona A Zona A Zona A

Registro de uma cena

As definições atribuídas a cada tecla SCENE por padrão podem ser alteradas de acordo com as preferências individuais.

1. Reproduza uma fonte de entrada.
2. Aplique as definições para as funções como programas de som e Compressed Music Enhancer.
3. Mantenha uma tecla SCENE pressionada até que "SET Complete" apareça display frontal.

USB VOLUME BLUETOOTH ENTER TECLAS de cursor YAMAHA

Reprodução de música armazenada em um dispositivo Bluetooth®

1 Pressione BLUETOOTH para seleccionar "Bluetooth" como a fonte de entrada.
2 Seleccione a unidade (nome da rede da unidade) da lista de dispositivos disponíveis no dispositivo Bluetooth.

Se for necessária uma chave de acesso, digite o número "0000".

Quando a conexão for estabelecida, o indicador se acenderá no display frontal.

3 Seleccione uma canção e inicie a reprodução no dispositivo Bluetooth.

Reprodução de música armazenada em uma memória flash USB

1 Conecte a memória flash USB ao conector USB.

MEMÓRIA FLASH USB

Observação

Conecte a memória flash USB diretamente ao conector USB. Não use um cabo de extensão.

2 Pressione USB para seleccionar "USB" como a fonte de entrada.

A tela de pesquisa é exibida na TV.

3 Use as teclas de cursor para selecionar um item e pressione ENTER.

Ao selecionar uma canção, a reprodução começará e a tela de reprodução será exibida.

TARELLA VILLI SCREW DVD TV FET RADIO INPUT RESET COMBIO INPUT VOLUME OUTPUT SETUP OPTION ENTER TECLAS de cursor RETURN TO RETURN HOW POP/UP/WHIP YAMAHA

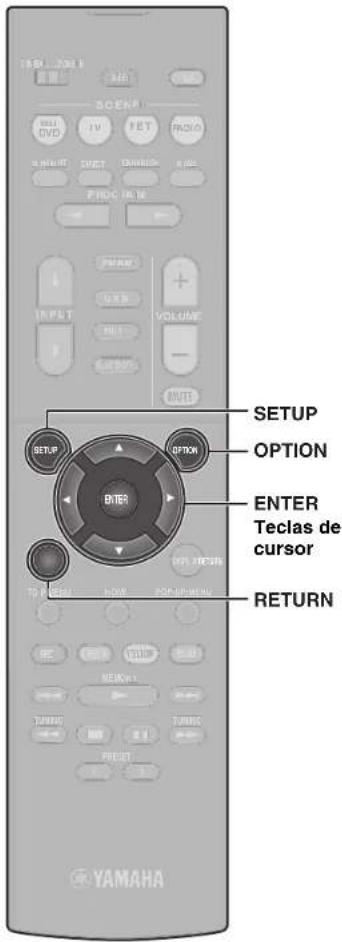

Operações básicas do menu Option

Esta seção explica as operações básicas do menu Option. Você pode usar o menu Option para configurar as funções de reprodução da unidade de acordo com a fonte de entrada.

1 Pressione OPTION.

O menu Option também é exibido na tela da TV.

2 Use as teclas de cursor para selecionar um item e pressione ENTER.

Para retornar à tela anterior durante as operações do menu, pressione RETURN.

3 Use as teclas de cursor para selecionar uma definição.

4 Pressione OPTION.

Para mais informações, consulte "Configuração das definições de reprodução para diferentes fontes de reprodução (menu Option)" no Manual do Proprietário.

Operações básicas do menu Setup

Esta seção explica as operações básicas do menu Setup. Você pode usar o menu Setup para configurar as funções da unidade em detalhes.

1 Pressione SETUP.

Setup Speaker HDMI Sound ECO Function Network Bluetooth Language Back

2 Use as teclas de cursor para selecionar um menu e pressione ENTER.

Para retornar à tela anterior durante as operações do menu, pressione RETURN.

3 Use as teclas de cursor para selecionar um item e pressione ENTER.

4 Use as teclas de cursor para selecionar uma definição e pressione ENTER.

5 Pressione SETUP.

Para mais informações, consulte "Configuração de diversas funções (menu Setup)" no Manual do Proprietário.

Solução de problemas

Se ocorrer um problema, primeiro verifique o seguinte:

Certifique-se de conferir o seguinte quando a unidade não funcionar adequadamente.

- Os cabos de alimentação da unidade, TV e dispositivos de reprodução (como BD/DVD players) estão conectados corretamente às tomada elétricas de CA.

- A unidade, subwoofer, TV e dispositivos de reprodução (como BD/DVD players) estão ligados.

- Os conectores de cada cabo estão inseridos firmemente nos conectores em cada dispositivo.

Se não houver nenhum problema com o fornecimento de energia e cabos, consulte as instruções descritas na tabela a seguir.

Se o problema que você estiver experimentando não estiver descrito ou se as instruções não ajudarem, desligue a unidade, desconecte o cabo de alimentação e, em seguida, contate o representante Yamaha autorizado ou centro de serviços mais próximo.

Problema Causa Solução
A energia não é ligada. O circuito de	proteção foi ativado três vezes consecutivas.Quando a unidade estiver nesta condição, o indicador de standby da unidade começará a piscar no painel frontal se você tentar ligar a unidade.	Como uma medida de precaução, a capacidade de ligar a energia é desativada. Contate o seu representante Yamaha autorizado ou centro de serviços mais próximo para solicitar o reparo.
A energia é desllgada (modo de standby) Imedlatamente.	A unidade foi ligada enquanto um cabo de alto-falante estava em curto-circuito.	Torça firmemente os fios desencapados de cada cabo de alto-falante e reconecte a unidade e os alto-falantes (p. 80).
A unidade não está reagindo. O microcomputador interno congelou devido a um choque elétrico externo (como um raio ou eletricidade estática excessiva) ou a uma queda da tensão no fornecimento de energia.	Mantenha ⚙ pressionado no painel frontal da unidade durante mais de 10 segundos para inicializar e reiniciar a unidade. (Se o problema persistir, desconecte o cabo de alimentação da tomada elétrica de CA e conecte-o novamente.)
Nenhum som é produzido.	Uma outra fonte de entrada está selecionada.	Selecione a fonte de entrada desejada com as teclas seletoras de entrada.
	A unidade está recebendo sinais que não podem ser reproduzidos.	Alguns formatos de áudio digital não podem ser reproduzidos na unidade. Para verificar o formato de áudio do sinal de entrada, use “Signal Info.” no menu “Option” (p. 94). Para mais detalhes, consulte “Verificação da informação sobre os sinais de áudio/video” no Manual do Proprietário.
Nenhum som é produzido por um alto-falante específico.	A fonte de reprodução não contém um sinal para o canal.	Use "Signal Info." no menu "Option" (p. 94) para verificar o sinal de áudio. Para mais detalhes, consulte "Verificação da informação sobre os sinais de áudio/ vídeo" no Manual do Proprietário.
	O programa de som/decodificador selecionado atualmente não usa o alto-falante.	Use "Test Tone" no menu "Setup" (p. 94) para verificar a saída do alto-falante. Para mais detalhes, consulte "Saída de tons de teste" no Manual do Proprietário.
	A saída de áudio do alto-falante está desativada. Execute a função YPAO (p. 86).	Use "Configuration" no menu "Setup" para alterar as definições do alto-falante. Para mais detalhes, consulte "Configuração das definições dos alto-falantes" no Manual do Proprietário.
Nenhum som é produzido pelo subwoofer.	A fonte de reprodução não contém sinais LFE ou sinais de frequências baixas.	Ative a função Extra Bass usando a tecla BASS (p. 90).
	A saída do subwoofer está desativada. Execute a função YPAO (p. 86).	Defina "Subwoofer" no menu "Setup" para "Use" (p. 94). Para mais detalhes, consulte "Definição da fase do subwoofer" no Manual do Proprietário.
Sem vídeo.	Uma outra fonte de entrada está selecionada na unidade.	Selecione a fonte de entrada desejada com as teclas seletoras de entrada.
	Uma outra fonte de entrada está selecionada na TV. Mude a entrada da TV para exibir o vídeo desta unidade.	Para verificar as informações do sinal de vídeo atual (resolução), consulte "Verificação da informação sobre os sinais de áudio/vídeo" no Manual do Proprietário. Para as informações dos sinais de vídeo suportados pela unidade, consulte "Compatibilidade com sinal HDMI" no Manual do Proprietário.
Nenhum vídeo é emitido pelo dispositivo de reprodução conectado à unidade via HDMI.	O sinal do vídeo de entrada (resolução) não é suportado pela unidade.	Para verificar as informações do sinal de vídeo atual (resolução), consulte "Verificação da informação sobre os sinais de áudio/vídeo" no Manual do Proprietário. Para as informações dos sinais de vídeo suportados pela unidade, consulte "Compatibilidade com sinal HDMI" no Manual do Proprietário.
	A TV não suporta a HDCP (High-bandwidth Digital Content Protection).	Consulte o manual de instruções da TV e verifique as especificações da TV. Se você quiser reproduzir conteúdos que requerem dispositivos compatíveis com HDCP 2.2, tanto a TV como o dispositivo de reprodução devem ser compatíveis com HDCP 2.2.
Não é possível configurar as definições de conexão no MusicCast CONTROLLER.	O dispositivo móvel não está conectado ao roteador sem fio na sua casa.	Conecte o dispositivo móvel ao roteador sem fio e use o MusicCast CONTROLLER.
	Leva algum tempo para que o app detecte a unidade.	Espere um momento certificando-se de que o seu dispositivo móvel não entre no modo de suspensão.
	O acesso à rede está restrito pelas definições de firewall do roteador sem fio (ponto de acesso).	Verifique as definições de firewall e do filtro de endereços MAC do roteador sem fio (ponto de acesso).

Especificações

Bluetooth

Perfil suportado A2DP
Codec suportado SBC, AAC
Versão de Bluetooth Ver. 4.2
Potência sem fio Bluetooth Classe 2
Distância máxima de comunicação	10 m sem interferência
Método de proteção de conteúdos suportado	SCMS-T

Rede

Função Wi-Fi Banda de frequências de rádio Banda de 2,4 GHz,5 GHz
	Normas de LAN Sem Fio: IEEE 802.11 a/b/g/n/ac
	Método de Segurança: WEP, WPA2-PSK (AES), Modo misto
	Capaz de WPS com Método PIN e Método com Botão de Pressão
	Capaz de compartilhamento com dispositivos iOS através de conexão sem fio

Sintonizador

Faixa de Sintonização Modelos dos EUA e Canadá [FM] 87,5 MHz a 107,9 MHz[AM] 530 kHz a 1710 kHz
	Modelos da Ásia, Taiwan, Brasil, Gerais, América Centrale América do Sul[FM] 87,5/87,50 MHz a 108,0/108,00 MHz[AM] 530/531 kHz a 1710/1611 kHz
	Modelos da China, Coreia, Austrália, Reino Unido, Europa, Rússia e Oriente Médio[FM] 87,50 MHz a 108,00 MHz[AM] 531 kHz a 1611 kHz

Geral

Fornecimento de Energia Modelos dos EUA e Canadá CA 120 V, 60 Hz
		Modelos de Taiwan, Brasil, América Central e América do Sul
		Modelo da China CA 220 V, 50 Hz
		Modelo da Coreia CA 220 V, 60 Hz
		Modelo da Austrália CA 240 V, 50 Hz
		Modelos do Reino Unido, Europa, Rússia e Oriente Médio
		Modelos da Ásia e Gerais CA 220 a 240 V, 50/60 Hz

Geral

Consumo de Energia Modelos dos EUA e Canadá 260 W
	Modelos da China, Coreia, Austrália, Reino Unido, Europa, Rússia e Oriente Médio	300 W
	Modelos Gerais, da Ásia, Taiwan, América Central, América do Sul e Brasil	270 W
Consumo de Energia no Modo de Standby	Controle de HDMI Desativado, Standby Through Desativado	0,1 W
	Standby Through Automático, ENTRADA: HDMI1 (Sem sinal HDMI)	1,0 W
	Standby Through Ativado, ENTRADA: HDMI1 (Sem sinal HDMI)	1,0 W
	Standby de Rede Ativado, Standby Through Desativado	1,3 W (Com fio)1,4 W (LAN sem fio)
	Standby de Rede Ativado, Standby Through Ativado	2,1 W (Com fio)2,2 W (LAN sem fio)
	Standby de Bluetooth Ativado, Standby Through Desativado	1,4 W
	Standby de Bluetooth Ativado, Standby Through Ativado	2,0 W
Consumo Máximo de Energia	Apenas modelos da Ásia, Taiwan, Brasil, Gerais, América Central e América do Sul	600 W
Dimensões (L x A x P)	435 x 161 x 327 mm
Dimensões de Referência (com antena sem fio ereta)* Incluindo os pés e saliências	435 x 225,5 x 327 mm
Peso	8,1 kg

O conteúdo deste manual refere-se às últimas especificações na sua data de publicação. Consulte o Manual do Proprietário no website da Yamaha para confirmar as especificações que não estão descritas acima e para obter as informações mais recentes da unidade.
