RVI 460 - Adega de vinho TEKA - Manual de utilização gratuito

Marca	Teka
Modelo	RVI 460
Tipo de produto	Adega de vinhos
Faixa de temperatura ajustável	5 °C a 18 °C
Temperatura recomendada	12 °C
Refrigerante	R600a (inflamável)
Classe climática	SN (extensa: +10 a +32 °C), N (temperada: +16 a +32 °C), ST (subtropical: +16 a +38 °C), T (tropical: +16 a +43 °C)
Alimentação elétrica	220-240 V ~ 50 Hz
Tipo de instalação	Embutível (coluna)
Abertura de porta	Reversível (esquerda de fábrica, podendo ser invertida para a direita)
Iluminação interna	LED, controlado por botão ou pela porta
Funções especiais	Alarme de porta aberta, alerta de temperatura (HI/LO), memória de temperatura
Limpeza	Água morna e bicarbonato de sódio para o interior; detergente suave para o exterior
Peças de reposição disponíveis	Termostatos, sensores de temperatura, circuitos impressos, fontes de luz (disponíveis por 7 anos após o fim da comercialização)
Segurança	Travamento infantil não integrado; supervisão necessária para crianças menores de 8 anos
Utilização	Doméstica e similar (escritórios, hotéis, fazendas, restaurantes)
Display	LED digital, exibição da temperatura definida ou real
Número de prateleiras	Não especificado (prateleiras de madeira com ranhuras para garrafas)

Perguntas frequentes - RVI 460 TEKA

Como ajustar a temperatura da adega de vinhos?

Use os botões + e - para ajustar a temperatura em incrementos de 1 °C. A faixa ajustável é de 5 °C a 18 °C. Para ver a temperatura real, pressione + ou - por 3 segundos.

O que fazer se a porta não fechar corretamente?

Verifique se o aparelho está nivelado. Certifique-se de que a porta foi invertida corretamente, se necessário. Limpe a vedação e verifique se as prateleiras estão no lugar.

Como limpar o interior da adega de vinhos?

Desconecte o aparelho, retire as prateleiras. Lave as superfícies internas com uma solução de água morna e bicarbonato de sódio (2 colheres de sopa por litro de água). Enxágue e seque com um pano macio.

O que fazer em caso de queda de energia?

As quedas curtas (algumas horas) não afetam a temperatura se você abrir pouco a porta. Em caso de queda prolongada, proteja o conteúdo. O aparelho memoriza as configurações de temperatura e as restaura automaticamente.

Como inverter a abertura da porta?

Siga as instruções do manual: remova a dobradiça superior, o interruptor de iluminação, a placa de posicionamento e a dobradiça inferior. Recoloque os elementos no lado oposto seguindo o esquema. A porta pode ser aberta à esquerda ou à direita.

Por que o aparelho faz barulho?

Ruídos de clique ou gorgolejo são normais (fluxo de refrigerante). Estalos podem vir da dilatação das paredes. Certifique-se de que o aparelho está nivelado para reduzir vibrações.

O que significam os displays 'HI' e 'LO'?

'HI' indica temperatura interna acima de 23 °C (alarme após 1 hora). 'LO' indica temperatura abaixo de 0 °C (alarme sonoro e indicador de mau funcionamento). Verifique a causa.

Posso armazenar todos os tipos de vinhos nesta adega?

Sim, a adega é projetada para todos os tipos de vinhos. A temperatura de conservação recomendada é de 12-14 °C. Para degustação, consulte a tabela de temperaturas por tipo de vinho (ex. Champanhe a 6 °C, tinto a 16-18 °C).

Como economizar energia com esta adega de vinhos?

Coloque o aparelho em um local fresco, longe do sol e de fontes de calor. Abra a porta o mínimo possível. Ajuste a luz para desligar automaticamente (modo 'LF').

Onde posso encontrar peças de reposição?

As peças de reposição (termostatos, sensores de temperatura, circuitos impressos, fontes de luz) estão disponíveis por pelo menos 7 anos após o fim da comercialização. Entre em contato com o fabricante ou um serviço autorizado.

MANUAL DE UTILIZADOR RVI 460 TEKA

CUIDADO E MANUTENÇÃO

Obrigado por comprar o seu Refrigerador de vinho. Esperamos que o produto avançado traga um sabor alegre e diferente ao seu vinho. Antes de utilizar, leia e siga todas as regras de segurança e instruções de funcionamento.

AVISO!

• Para evitar danos na vedação da porta, certifique-se de que a porta está completamente aberta antes de puxar as prateleiras para fora do compartimento da calha.
• O aparelho deve ser posicionado de modo a que a ficha seja acessível. Liberte o cabo elétrico. Mova o seu armário para a localização final. Não mova o armário quando este estiver carregado com vinho. Isto pode distorcer o corpo. A garrafeira deve ser instalada num local adequado, a fim de evitar tocar no compressor com as mãos. As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.
• Se o cabo de alimentação for danificado, este deve ser substituído pelo fabricante, pelo seu agente de manutenção ou por outras pessoas qualificadas para esse efeito, de forma a evitar perigo.

Este aparelho pode ser utilizado por crianças com idade a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, caso estejam sob supervisão ou não brinquem com o aparelho. A limpeza e a manutenção por parte do utilizador não deverão ser feitas por crianças que não estejam sob supervisão.

Para evitar a contaminação do vinho, respeite as seguintes instruções:

• Abrir a porta durante longos períodos de tempo pode causar um aumento significativo da temperatura nos compartimentos do aparelho.
• Limpe regularmente as superfícies que podem entrar em contacto com as garrafas e os sistemas de drenagem acessíveis.
• Se o aparelho de refrigeração ficar vazio durante longos períodos de tempo, certifique-se de que o desliga, descongela, limpa, seca e deixa a porta aberta, a fim de evitar o desenvolvimento de odores dentro do aparelho.
• AVISO: Mantenha as aberturas de ventilação, no corpo do aparelho ou na estrutura integrada, sem obstruções.
• AVISO: Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, para além daqueles recomendados pelo fabricante.

AVISO: Não danifique o circuito do refrigerante.

• AVISO: Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de vinho do aparelho, a não ser que sejam do tipo recomendado pelo fabricante.

Não guarde substâncias explosivas, como embalagens de aerossóis com um combustível inflamável, neste aparelho.

Este aparelho destina-se a ser utilizado em ambiente doméstico e aplicações similares, como, por exemplo

- áreas de cozinha para pessoal em lojas, escritórios e outros ambientes de trabalho. - em casas de campo e por clientes em hotéis, motéis e outros ambientes de tipo residencial. - em ambientes como pousadas. - em catering e aplicações similares sem ser de retalho. - AVISO: Para evitar riscos causados pela instabilidade do aparelho, este deve ser fixado de acordo com as instruções.

NÃO TENTE LIGAR NEM ESTICAR O CABO EM CASO ALGUM.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

/AVISO/

Para reduzir o risco de incéndios,你怎么eclétricos ou ferimentos ao utilizear o seuaparelho, siga estas precauções tíbasicas:

Leia todas as instruções antes de utilizeso refrigerador de vinho.PERIGO ou AVISO: Risco de entalamento de crianças.O entalamento e asfixia de crianças não são problemas do passado. Os aparelhos abandonados ou que não para o lixo continuam a ser perigosos...这是我que "sófiquem na garagem algunos dias".Antes de deitar fora o seu refrigerador de vinho antigo: Remova a porta. Deixe asprateleiras no lugar para que as crianças não acedam fácilmente ao interior.Nunca permita que as crianças usem, brinquem ou entrem para dentro do aparelho.Nunca limpe as peças do aparelho com láquidos inflamáveis. Os fumos podem causarum risco de incéndio ou explosão.Não armazene nem utilize gasolina ou outros vapeores e láquidos inflamáveis nasproximadas deste ou de qualquer及其他 aparelho. Os fumos podem causar um risco de incéndio ou explosão.Se o refrigerante destes aparelhos for R600a, não devem ser colocados artigoinflamáveis ou explosivosarethro ou perto do armário, para evitar Causeumarincéndio ou explosão.Guarde estas instruções-

INSTRUÇÕES DE INSTALAÇÃO

> Antes de Utilizar o seu Refrigerador de Vinho

• Remova a embalagem exterior e interior.
• Antes de ligar o refrigerador de vinho à fonte de energia, deixe-o numa posição vertical durante, aproximadamente, 2 horas. Isto reduz a possibilidade de avarias no sistema de refrigeração causadas pelo manuseamento durante o transporte.
• Limpe a superfície interior com um pano suave e água morna.
• Este aparelho destina-se a ser utilizado em ambiente doméstico e aplicações similares, como, por exemplo

• em casas de campo e por pacientes em hotéis, motéis e outros ambientes de tipo residencial.

• em catering e aplicações similares sem ser de retalho.

Ao eliminar o seu aparelho, escolha um local de eliminação autorizado.

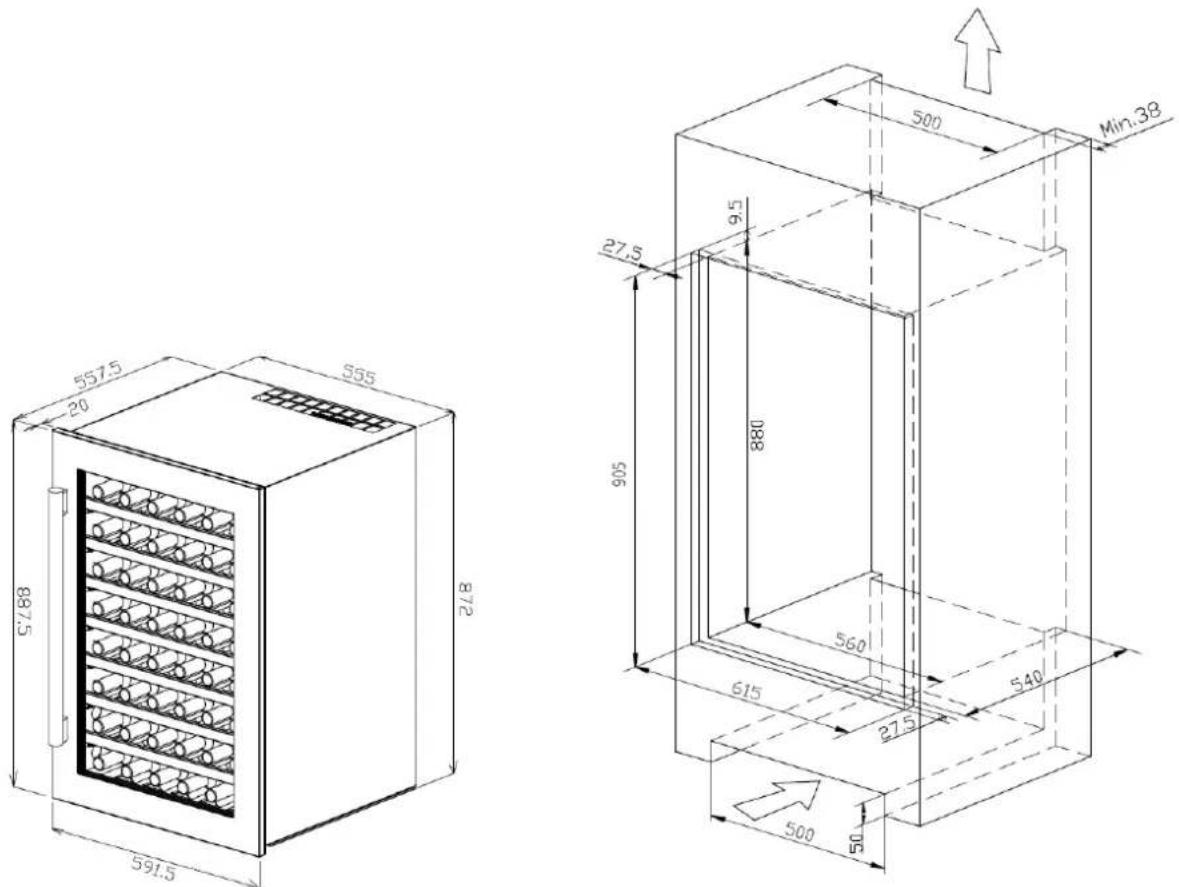

>Instalação do Refrigerador de Vinho

• Este aparelho foi concebido para ser colocado em coluna (totalmente encastrado) (Consulte a localização do autocolante na parte de trás deste aparelho).
• Este aparelho destina-se exclusivamente ao armazenamento de vinho.
• Coloque o seu refrigerador de vinho num pavimento suficientemente forte para o suportar quando estiver completamente carregado.
• Este aparelho utiliza um refrigerante inflamável. Portanto, nunca danifique a tubagem de refrigeração durante o transporte. Coloque o refrigerador de vinho longe da luz solar direta e de fontes de calor (fogão, aquecedor, radiador, etc.). A luz solar direta pode afetar o revestimento acrílico e as fontes de calor podem aumentar o consumo elétrico. As temperaturas ambientes extremamente frias também devem ser evitadas.
• Evite colocar o aparelho em áreas úmidas.
• Ligue o refrigerador de vinho a uma tomada de parede aterrada, exclusiva e devidamente instalada. Não corte nem remova, em circunstância alguma, o terminal de terra do cabo de alimentação. Quaisquer questões relativas à alimentação e/ou ligação à terra devem ser dirigidas a um eletricista certificado ou a um Centro de Serviço de Produtos Autorizado.

Atenção

• Armazene o vinho em garrafas seladas.
• Não sobrecarregue o refrigerador de vinho.
• Não abra a porta a não ser que seja necessário.
• Não cubra as prateleiras com papel de alumínio ou qualquer outro material de prateleira que possa impedir a circulação do ar.
• Se o refrigerador de vinho for armazenado, sem ser utilizado, durante longos períodos de tempo, sugere-se que, antes de o limpar com cuidado, deixe a porta entreaberta para permitir a circulação do ar dentro do aparelho, de forma a evitar a formação de condensação, mofo ou odores.

Limites da Temperatura Ambiente

Este aparelho foi concebido para funcionar às temperaturas ambientes especificadas pela sua classe de temperatura, marcada na placa de classificação.

Classe	Símbolo	Intervalo das temperatas ambiente (°C)
Ameno prolongado	SN	+ 10 a + 32
Ameno	N	+ 16 a + 32
Subtropical	ST	+ 16 a + 38
Tropical	T	+ 16 a + 43

UTILIZAR O SEU REFRIGERADOR DE VINHO E DEFINIR O CONTROLO DA TEMPERATURA

Instrução do Sistema de Controlo

"VISOR"

Apresenta a temperatura definida.

• Botão “ ”

Utilizado para aumentar a temperatura em 1°C

• Botão “ ”

Utilizado para diminuir a temperatura em 1°C

Botão

Para controlar a luz interna, ligar/desligar.

(Ao premir este botão, a luz liga-se e não é controlada pela porta. Ao premir este botão novamente, a luz desliga-se e é controlada pela porta.)

NOTA: Depois de desligar a luz, a luz LED demora 3 segundos a apagar-se.

Botão 3s

Para controlar este aparelho, ligar/desligar.

(Ao premir este botão, a energia liga-se. Prima este botão novamente durante 3 segundos e a energia desliga-se.)

Definir os Controles de Temperatura

O intervalo de temperatura é entre 5°C e 18°C.

A definição da temperatura de aquiescência é 12°C.

• Quando o sistema entra na temperatura definida, de cada vez que premir uma vez os botões, a definição da temperatura irá alterar ou diminuir 1°C. Quando atingir o limite máximo (18°C) e o limite mínimo (5°C), a definição da temperatura deixa de alterar ou diminuir.
• Se desejar saber a temperatura real, prima ⊕ ou ⊖ durante 3 segundos e esta é apresentada no painel de visualização. Ao fim de 5 segundos, aparece a temperatura definida.

Luz interna

• De forma a reduzir o consumo de energia, a luz LED dentro deste refrigerador de vinho apaga-se automaticamente quando a porta é fechada. Se preferir que a luz LED permaneça acesa

continuamente, isto também é possível. Prima o botão durante 5 segundos e o visor aparecerá “LP”. Após 4 segundos, o visor voltará ao normal e a luz permanecerá acesa até que seja apagada manualmente.

Se desejar voltar atrás e conservar energia (recomendado), prima o botão durante 5 segundos e o visor aparecerá “LF”. Após 4 segundos, o visor voltará ao normal e a luz apagar-se-á automaticamente ao fim de 10 minutos (a luz passa a acender-se quando a porta for aberta e a apagar-se quando a porta for fechada).

> Nota

• Se o aparelho for desligado da ficha, perder a ligação à energia ou for desligado, deve esperar entre 3 a 5 minutos antes de o reiniciar. Se tentar reiniciar antes desse tempo, o Refrigerador de Vinhos não se ligará.
• Quando utilizar o refrigerador de vinhos pela primeira vez ou o reiniciar depois de estar desligado durante um longo período de tempo, é possível que exista uma variação de alguns graus entre a temperatura que selecionar e a temperatura indicada no mostrador LED. Isto é normal e deve-se à duração do tempo de ativação. Depois de o refrigerador de vinhos estar em funcionamento durante algumas horas, tudo voltará ao normal.

> Instrução da Função

• Função de Recordar a Temperatura

Em caso de uma interrupção da energia, o refrigerador pode recordar as definições de temperatura anteriores e, quando a energia for recuperada, a temperatura do refrigerador volta à mesma temperatura.

Quando se esquecer de fechar a porta ou a porta não for completamente fechada, o alarme soa ao fim de 1 minuto. Feche a porta completamente e evite que a energia fria seja perdida.

Alarme de Temperatura

Se a temperatura interna for superior a 23°C , é apresentado "HI" no visor e o alarme soa continuamente durante uma hora. Isto informa-o que a temperatura interna é demasiado alta, verifique a razão.

Se a temperatura interna for inferior a 0°C , é apresentado "LO" no visor e o alarme e o indicador de avaria acendem-se ao mesmo tempo.

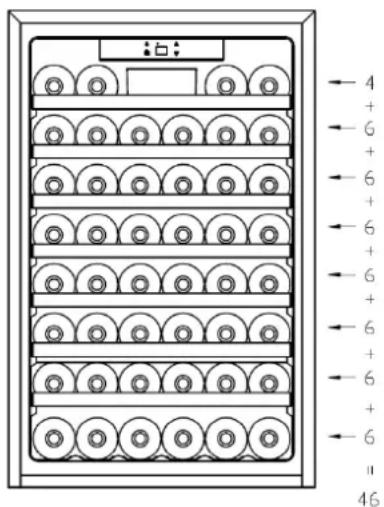

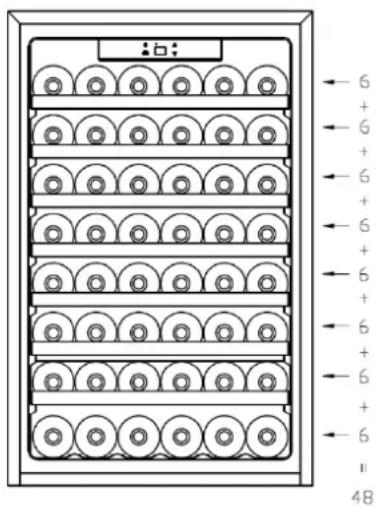

Diagrama de Armazenamento

De acordo com a configuração real do seu produto, verifique o DIAGRAMA de armazenamento relativo.

Total: 46 garrafas (máx.) Garrafas bordalesas

Total: 48 garrafas (máx.) Garrafas bordalesas

A configuração que poupa mais energia requer que as prateleiras sejam colocadas no produto, consulte as imagens acima.

Prateleiras

• Para evitar danos na vedação da porta, certifique-se de que a porta está completamente aberta antes de puxar as prateleiras para fora do compartimento da calha.
• Para um acesso fácil ao conteúdo de armazenamento, deve puxar as prateleiras aproximadamente 1/3 para fora do compartimento da calha. No entanto, este aparelho foi equipado com um batente em cada lado das prateleiras, de forma a prevenir a queda de garrafas.

Consulte a seguinte instrução para substituir as prateleiras com um método diferente.

Para encaixar ou remover a prateleira, ao remover qualquer uma destas prateleiras do compartimento da calha, incline a prateleira de acordo com o diagrama e puxe-a para fora, ou empurre-a para dentro até que esta fique bem assente nos suportes.

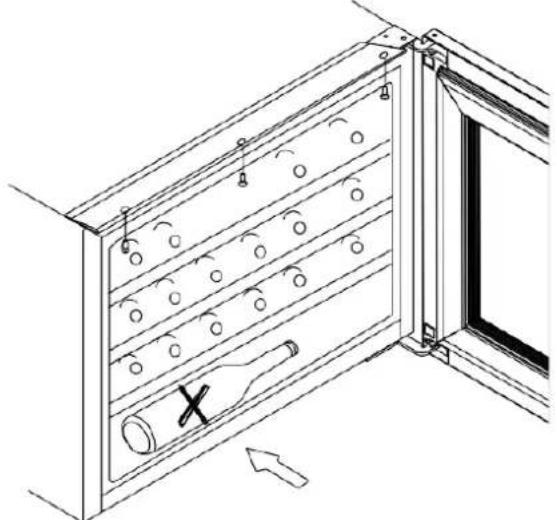

Atenção ao colocar as garrafas de vinho

• Estas prateleiras foram concebidas com ranhuras côncavas, quando as garrafas de vinho altas também podem ser armazenadas transversalmente nas prateleiras de madeira.

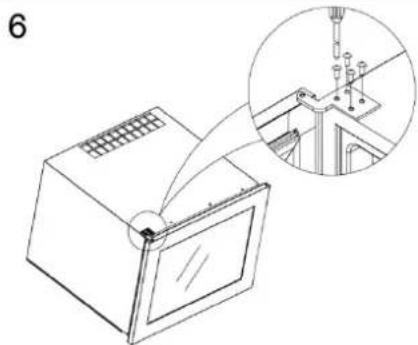

Como alterar a abertura da porta

Este aparelho tem portas reversíveis, mas é entregue com a porta que abre para a esquerda. Siga as instruções abaixo para a alterar de modo a que abra para a direita.

(1) Dobradiça superior (2) Interruptor da luz da porta (3) Placa de localização (4) Suporte (5) Dobradiça inferior

Mova o aparelho e coloque-o a uma altura de cerca de 200 mm para apoiar o armário; isto é utilizado para deixar o espaço para a porta, porque esta é maior do que o armário.

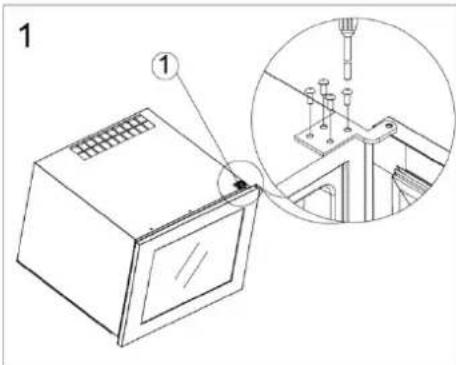

1. Abra a porta a um ângulo de 90 graus. Remova 4 parafusos e a dobradiça superior (1) no canto superior esquerdo do armário e, antes, remova a porta do armário e coloque-a num local seguro (Fig. 1).
2. Remova o interruptor da luz da porta (2) com 2 parafusos da parte inferior central da porta e, depois, reinstale o interruptor da luz da porta (2) com 2 parafusos da direção oposta, ou seja, da parte superior central da porta (Fig. 2).
3. Remova a placa de localização (3) com parafusos do canto inferior direito da porta e, depois, instale a placa de localização com parafusos da direção diagonal (canto superior direito da porta) (Fig. 2).

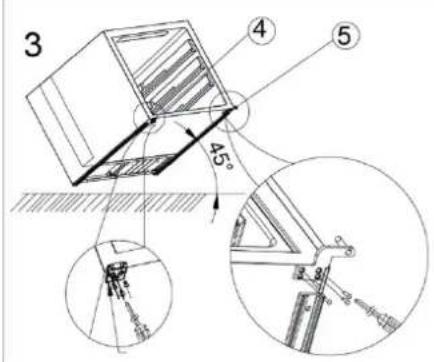

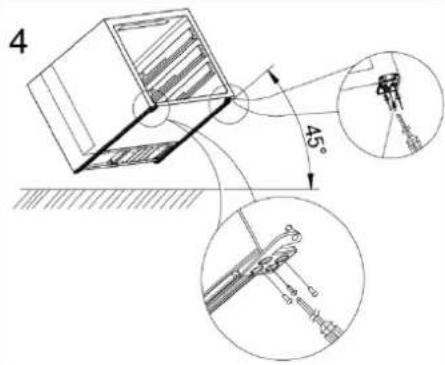

4. Incline o refrigerador de vinho 45 graus, remova os parafusos e a dobradiça inferior (5) no canto inferior direito do armário. Remova os parafusos e o suporte (4) no canto inferior esquerdo do armário e, depois, instale o suporte (4) no canto inferior direito do armário. (Fig. 3/4).
5. Instale a dobradiça superior (1) no canto inferior esquerdo da porta. (Fig. 4).
6. Rode a porta a 180 graus (Fig. 5).
7. Instale a dobradiça inferior (5) com parafusos no canto superior esquerdo do armário e alinhe a porta com o armário (Fig. 6).

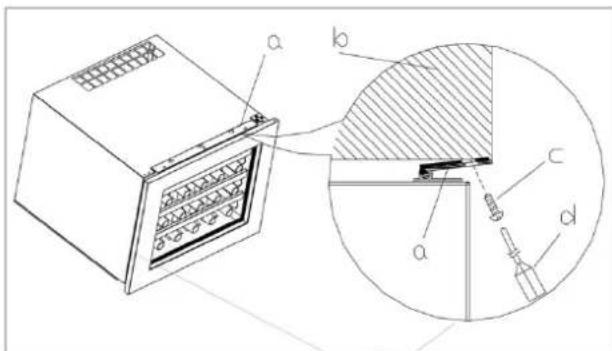

1. Depois de instalado o refrigerador de vinho no refrigerador de vinho de cozinha, ajuste o bloqueio limitado (a) perto do refrigerador de vinho de cozinha (b).
2. Fixe os 3 parafusos através da preensão do parafuso do bloqueio limitado (a) no refrigerador de vinho de cozinha (b), consulte a figura abaixo para referência.

e

a Bloqueio limitado

b Refrigerador de vinho de cozinha

c Parafuso

d Chave de fendas

e Refrigerador de vinho

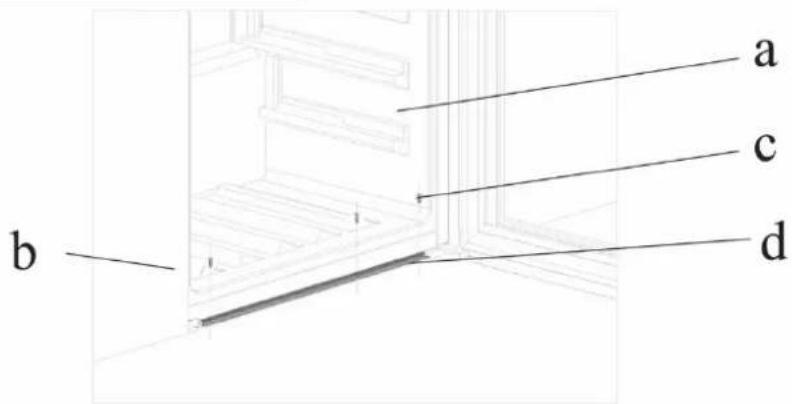

Como fixar o suporte de fixação inferior

1. Instale o refrigerador de vinho (a) no armário (b), na posição correta.

1. Com a chave de fendas, fixe os parafusos (c) através do suporte de fixação inferior.
2. Consulte a página 10 do manual de instruções sobre como fixar o suporte de fixação superior.

> Temperatura de CONSUMO recomendada

As seguintes temperaturas (aproximadamente) são as recomendadas para o consumo de vinho:

Para armazenar TODOS OS TIPOS DE VINHO 12 - 14°C Champagne NV, espumante 6°C Champagne Vintage 10°C Semillon branco seco, Sauvignon Blanc 8°C Gewürztraminer branco seco, Riesling 10°C Chardonnay branco seco 10°C Chardonnay Vintage 14°C Sauternes Monbazillac branco doce, ice wine de colheita tardia 10°C Sauternes vintage branco doce 14°C Beaujolais 13°C Pinot Noir tinto 16°C Pinot Noir vintage tinto 18°C Grenache tinto, Syrah 16°C Cabernet tinto, Merlot, vinho francês, australiano, neozelandês, chileno, 18°C argentino, italiano, espanhol, californiano

CUIDADOS E MANUTENÇÃO

> Limpeza do seu Refrigerador de Vinho

• Desligue a energia do refrigerador, desligue-o da ficha e remova todos os itens, incluindo as prateleiras e a grelha.
• Lave as superfícies no interior com uma solução de água morna e bicarbonato de sódio. A solução deve ser cerca de 2 colheres de sopa de bicarbonato de sódio para um quarto de água.
• Lave as prateleiras com uma solução de detergente neutro.
• Ao limpar a área dos controlos ou outras peças elétricas, torça bem a esponja ou pano para que não tenha excesso de água.
• Lave o exterior do refrigerador com água morna e um detergente neutro líquido. Lave bem e limpe com um pano suave limpo.

> Falha da Alimentação Elétrica

• A maior parte das falhas da alimentação elétrica é corrigida no espaço de algumas horas e não deve afetar a temperatura do seu aparelho, desde que reduza o número de vezes que a porta é aberta. Se a energia ficar desligada durante um período de tempo maior, é necessário fazer as medidas adequadas para proteger o seu conteúdo.

> Período de Férias

• Férias curtas: Deixe o refrigerador de vinho em funcionamento durante férias que durem menos de três semanas. Férias longas: Se o aparelho não for utilizado durante vários meses, remova todos os itens e desligue-o. Limpe e seque completamente o interior. Para evitar a formação de odores ou bolor, deixe a porta ligeiramente aberta: se necessário, bloqueie-a para que se mantenha aberta.

> Mover o seu Refrigerador de Vinho

• Remova todos os itens.
• Prenda com segurança todos os itens soltos (prateleiras) dentro do seu aparelho. Vire a perna ajustável até a base para evitar danos.
• Prenda a porta de forma a que se mantenha fechada.
• Certifique-se que o aparelho fica seguro e na posição vertical durante o transporte. Para ajudar a isso, proteja o exterior do aparelho com um cobertor ou algo semelhante.

> Dicas de Poupança de Energia

• O refrigerador de vinho deve ser colocado na zona mais fresca da divisão, afastado de aparelhos que geram calor e da luz solar direta.

> Disponibilidade de Peças de Substituição

• Termostatos, sensores de temperatura, placas de circuito impresso e fontes de luz estão disponíveis durante um período mínimo de sete anos após o último modelo do aparelho ser colocado no mercado.

PROBLEMAS COM O SEU REFRIGERADOR DE VINHO?

Muitos problemas do Refrigerador de Vinho são facilmente resolvidos, o que pode poupar o custo de uma possível chamada para o apoio ao cliente. Antes de fazer a chamada, tente as soluções abaixo para tentar resolver o problema.

GUIA DE RESOLUÇÃO DE PROBLEMAS

PROBLEM	CAUSA POSSÍVEL
O refrigerador de vinho não funciona.	Não está ligado à ficha. O aparecido está desligado. O disjúnitor disparou ou existe um fusível queimado.
O refrigerador de vinho não está suficientemente frio.	Verifique a definição do controlo da temperatura. O ambiente externo pode exigir uma definição superior. A porta é aberta demasiadas vezes. A porta não está completamente fechada. A vedação da porta não veda corretamente.
O refrigerador de vinho liga-se eDSLiga-se frequentlymente.	A temperatura ambiente é superior ao habitual. Foi adicondo um grande número de conteúculos ao refrigerador de vinho. A porta é aberta demasiadas vezes. A porta não está completamente fechada. O controle da temperatura não está definido correutamente. A vedação da porta não veda corretamente.
A luz não funciona.	Não está ligado à ficha. O disjúnitor disparou ou existe um fusível queimado. A lâmpada fundiu. O botão da luz está “OFF” (desligado).
Vibrações.	Verifique se o refrigerador de vinho está nivelado.
O refrigerador de vinho parece fazer muito barulho.	O ruido pode ser causado pelo fluxo do refrigerante, o que é normal. À medida que cada ciclo termina, é possível que ouça algo a borbulhar; isto é causado pelo fluxo do refrigerante no seu refrigerador de vinho. A contração e expansão das paredes interiores pode causar estalídos e crepitação. O refrigerador de vinho não está nivelado.
A porta não conta completeness.	O refrigerador de vinho não está nivelado. A porta foi invertida e não foi devidamente instalada. A vendação está suja. As prateleiras não está na posicao correta.

Antes de eliminar o aparelho.

1. Desligue a ficha principal da tomada principal.
2. Corte o cabo principal e elimine-o.

Eliminação correta deste produto

Este=símbolo no produto ou na sua embalagem indica que este produto não pode ser tratado como lixo dométrico. Em vez disso, este deve ser levado para o local de recolha de resíduos adequado para a reciclagem de equipamentoétrico ou eletrónico. Ao assegurar que o produto é eliminado corretamente,aabdará a evacitar possíveis consequências negativas para o ambiente e para a saude humana que, de outra forma,poderiam ser causadas pelo tratamento inadequado deste produto. Para informação mais detaltohada sobre a reciclagem deste produto,contacte a sua autarquia local, o seu服务于 eliminação de resíduosdométricos ou a loja onde adquiriu o produto.

MANUAL DE INSTRUÇÕES PARA VINHO FRIGORÍFICO

Nº DO MODELO

RVI 460
