MANUAL DE UTILIZADOR DWE4559 DEWALT

Português (traduzido das instruções originais) 113

Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais.

Dados técnicos

		DWE4557 DWE4559 DWE4579
Voltagem V	CA	230 230 230
Tipo 5 5 5
Alimentação W 2400 2400 2600
Velocidade em vazio/nominal min	1	8500 6500 6500
Diâmetro do disco mm 180 230 230
Diâmetro do veio M14 M14 M14
Comprimento do veio	mm	24,0	24,0	24,0
Peso*	kg	6,5	6,6	6,6
*incluindo o punho lateral e a protecção
Valores de ruído e vibração (valores totais de vibração) de acordo com a EN62841-2-3:
L_PA (nível de emissão de pressão sonora)	dB(A)	100	100	100
L_WA (nível de potência acústica)	dB(A)	108	108	108
K(variabilidade do nível acústico indicado)	dB(A)	3	3	3
Desbaste da superfície
Valor de emissão de vibrações a_h,AG=	m/s2	9,4	6,7	6,3
K de variabilidade =	m/s2	1,5	1,5	1,5
Disco abrasivo
Valor de emissão de vibrações a_h,DS=	m/s2	2,9	-	-
K de variabilidade =	m/s2	1,5	-	-

O nível de emissão de vibrações indicado nesta ficha de informações foi medido em conformidade com um teste padrão estabelecido pela norma EN62841 e poderá ser utilizado para comparar ferramentas. Por conseguinte, este nível poderá ser utilizado para uma avaliação preliminar da exposição às vibrações.

ATENÇÃO: o nível de emissão de vibrações declarado a aceito às principais aplicações da ferramenta.

No entanto, se a ferramenta for utilizada para outras aplicações ou com outros acessórios, ou tiver uma manutenção insuficiente, o nível de emissão de vibrações poderá ser diferente. Isto poderá aumentar significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Além disso, a estimativa do nível de exposição às vibrações também deverá ter em conta o número de vezes que a ferramenta é desligada ou está em funcionamento, mas sem executar tarefas. Isto poderá reduzir significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Identifique medidas de segurança adicionais para proteger o utilizador contra os efeitos das vibrações, tais como: efectuar uma manutenção correcta da ferramenta e dos acessórios, manter as mãos quentes e organizar padrões de trabalho.

Declaração de conformidade da CE Directiva "máquinas"

Rebarbadoras angulares DWE4557, DWE4559, DWE4579

A DEWALT declara que os produtos descritos em Dados técnicos se encontram em conformidade com as seguintes normas e directivas: 2006/42/CE, EN62841-1:2015 +A11:2022 EN IEC62841-2-3:2021 +A11:2021.

Estes equipamentos também estão em conformidade com a Directiva 2014/30/UE e a 2011/65/UE. Para obter mais informações, contacte a DEWALT através da morada indicada em seguida ou consulte o verso do manual.

O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT.

Mr. Rergel

Markus Rompel

65510, Idstein, Alemanha

12.01.2024

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.

Definições: directrizes de Segurança

As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de advertência. Leia cuidadosamente o manual e preste atenção a estes símbolos.

PEÑGO: indica uma situação iminentemente perigosa que, se não for evitada, irá resultar em morte ou lesões graves.

ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou lesões graves.

CUNDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em lesões ligeiras ou moderadas.

AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

ATENÇÃO: leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta eléctrica. O não cumprimento de todas as instruções indicadas abaixo pode resultar em choque eléctrico, incêndio e/ou lesões graves.

GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA CONSULTA POSTERIOR

Em todos os avisos que se seguem, o termo "ferramenta eléctrica" refere-se à sua ferramenta alimentada pela rede eléctrica (com fios) ou por uma bateria (sem fios).

1) Segurança da Área de Trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes.
b) Não utilize as ferramentas eléctricas em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas criam faíscas que poderão inflamar estas poeiras ou vapores.
c) Mantenha as crianças e outras pessoas afastadas quando utilizar uma ferramenta eléctrica. As distracções podem levar à perda do controlo da ferramenta.

2) Segurança Eléctrica

a) As fichas das ferramentas eléctricas têm de ser compatíveis com a tomada de electricidade. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque eléctrico.
b) Evite o contacto corporal com superfícies e equipamentos ligados à terra, como, por exemplo, tubagens, radiadores, fogões e frigoríficos. Se o seu corpo estiver "ligado" à terra, o risco de choque eléctrico é maior.
c) Não exponha as ferramentas eléctricas à chuva ou a condições de humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não aplique força excessiva sobre o cabo. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades aguçadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque eléctrico.
e) Ao utilizar uma ferramenta eléctrica no exterior, use uma extensão adequada para utilização ao ar livre. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico.
f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3) Segurança Pessoal

a) Mantenha-se alerta, preste atenção ao que está a fazer e faça uso de bom senso ao utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves.
b) Use equipamento de protecção pessoal. Use sempre uma protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança

ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos.

c) Evite accionamentos acidentais. Certifique-se de que o interruptor da ferramenta está na posição de desligado antes de a ligar à tomada de electricidade e/ou inserir a bateria, ou antes de pegar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o interruptor ligado, poderá originar acidentes.
d) Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta eléctrica. Uma chave de porcas ou chave de ajuste deixada numa peça móvel da ferramenta poderá resultar em ferimentos.
e) Não se estique demasiado ao trabalhar com a ferramenta. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário apropriado. Não use roupa larga nem jóias. Mantenha o cabelo e a roupa (incluindo luvas) afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças.
g) Se forem fornecidos acessórios para a ligação de equipamentos de extracção e recolha de partículas, certifique-se de que estes são ligados e utilizados correctamente. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com as mesmas.
h) Não permita que a familiaridade resultante da utilização frequente de ferramentas lhe permita ser complacente e ignorar os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

4) Utilização e Manutenção de Ferramentas Eléctricas

a) Não utilize a ferramenta eléctrica de forma forçada. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida.
b) Não utilize a ferramenta eléctrica se o respectivo interruptor não a ligar e desligar. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada.
c) Retire a ficha da fonte de alimentação e/ou retire a bateria, caso seja possível, da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Guarde as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças e não permita que sejam utilizadas por pessoas

não familiarizadas com as mesmas ou com estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para as manusear.

e) Faça a devida manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.
f) Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios, as brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efectuada. A utilização da ferramenta eléctrica para fins diferentes dos previstos poderá resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fixação secos, limpos e sem óleo ou massa lubrificante. Pegas e superfícies de fixação molhadas não permitem o funcionamento e o controlo seguros em situações inesperadas.

5) Assistência

a) A sua ferramenta eléctrica só deve ser reparada por um técnico qualificado e só devem ser utilizadas peças sobresselentes originais. Desta forma, é garantida a segurança da ferramenta eléctrica.

REGRAS DE SEGURANÇA ESPECÍFICAS ADICIONAIS

Instruções de segurança para todas as operações

a) Esta ferramenta eléctrica é concebida para ser utilizada como rectificadora, lixadora (DWE4557), escova metálica ou ferramenta de corte. Leia todos os avisos de segurança, instruções, imagens e especificações fornecidos com esta ferramenta eléctrica. O não cumprimento de todas as instruções indicadas abaixo pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.
b) Não é recomendável utilizar esta ferramenta eléctrica para operações de polimento. Não é recomendável utilizar esta ferramenta eléctrica para efectuar operações, como lixagem (DWE4559; DWE4579).

As operações para as quais a ferramenta eléctrica não foi concebida poderão criar perigo e causar ferimentos.

c) Não converta esta ferramenta eléctrica para efectuar tarefas para a qual não foi concebida e especificada pelo fabricante da ferramenta. Essa conversão pode resultar em perda de controlo e causar ferimentos graves
d) Não utilize acessórios que não tenham sido especificamente concebidos e especificados pelo fabricante da ferramenta. O facto de um acessório poder ser instalado na sua ferramenta eléctrica não garante um funcionamento seguro.
e) A velocidade nominal do acessório deve ser, no mínimo, equivalente à velocidade máxima indicada na ferramenta eléctrica. Os acessórios que forem utilizados a uma velocidade superior à respectiva velocidade nominal podem fragmentar-se e projectar esses fragmentos.
f) O diâmetro exterior e a espessura do acessório devem estar dentro dos limites de capacidade da ferramenta eléctrica. Os acessórios com um tamanho incorrecto não podem ser protegidos nem controlados de forma adequada.
g) As dimensões de montagem dos acessórios devem corresponder às dimensões do material de montagem da ferramenta eléctrica. Os acessórios que não correspondam ao tamanho dos elementos de montagem da ferramenta eléctrica funcionam de maneira desequilibrada e vibrar de modo excessivo, podendo causar a perda do controlo da ferramenta.
h) Não utilize um acessório danificado. Antes de cada utilização, inspeccione se o acessório apresenta rachas e fendas nos discos abrasivos, se o disco de apoio apresenta fendas, danos ou desgaste excessivo nos discos de suporte, se as escovas metálicas estão soltas ou partidas. Se deixar cair a ferramenta eléctrica ou o acessório, verifique se apresentam danos ou instale um acessório sem danos. Depois de inspeccionar e instalar um acessório, deve colocar-se, tal como outras pessoas presentes no local, numa posição afastada do ângulo de trabalho do acessório rotativo e ligar a ferramenta eléctrica à velocidade máxima sem carga durante um minuto. Os acessórios danificados normalmente fragmentam-se durante este período de teste.
i) Utilize equipamento de protecção individual. Dependendo da operação, use uma viseira ou óculos de protecção. Conforme necessário, use uma máscara de poeiras, protectores auditivos, luvas e um avental de trabalho capaz de protegê-lo de pequenos fragmentos abrasivos ou da peça de trabalho. A protecção ocular deve ter capacidade de protegê-lo contra a projecção de resíduos resultantes de várias operações. A máscara anti-poeiras ou um filtro respiratório equivalente tem de ser capaz de filtrar as

partículas criadas pela operação específica. A exposição prolongada a ruídos de elevada intensidade pode causar perda de audição.

j) Mantenha as pessoas a uma distância segura da área de trabalho. Qualquer pessoa que entre no perímetro da área de trabalho tem de usar equipamento de protecção individual. Pode dar-se o caso de fragmentos da peça de trabalho ou de um acessório partido serem projectados para longe e causarem ferimentos fora da área de trabalho imediata.
k) Segure a ferramenta eléctrica apenas pelas áreas isoladas quando executar uma operação onde o acessório de corte possa entrar em contacto com cablagem oculta ou o seu próprio cabo. O acessório de corte que entre em contacto com um fio com tensão eléctrica poderá fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.
1) Afaste o cabo de alimentação do acessório rotativo. Se perder o controlo da ferramenta, o cabo pode ser cortado ou ficar preso no acessório, puxando a sua mão ou o seu braço na direcção do acessório rotativo.
m) Nunca pouse a ferramenta eléctrica antes de o acessório ficar completamente imobilizado. Caso contrário, o acessório rotativo poderá ficar preso na superfície onde pousou a ferramenta eléctrica e puxá-la para longe das suas mãos, fazendo-o perder o controlo da mesma.
n) Não ligue a ferramenta eléctrica enquanto estiver a transportá-la ao seu lado. Um contacto acidental do acessório rotativo com a roupa poderá prendê-la no mesmo, puxando o acessório na direcção do seu corpo.
o) Limpe regularmente as aberturas de ventilação da ferramenta eléctrica. A ventoinha do motor puxa as partículas no interior da caixa da ferramenta e a acumulação excessiva de metal em pó pode causar riscos eléctricos.
p) Não utilize a ferramenta eléctrica perto de materiais inflamáveis. Estes materiais podem ser inflamados por faíscas da ferramenta.
q) Não utilize acessórios que necessitem de líquidos de refrigeração. A utilização de água ou outros líquidos de refrigeração pode resultar em electrocussão ou choque eléctrico.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA

TODAS AS OPERAÇÕES

Avisos relacionados com o efeito de recuo e situações semelhantes

O efeito de recuo é uma reacção súbita resultante do aperto ou bloqueio de um disco rotativo, prato de apoio, de uma escova ou de qualquer outro acessório. O aperto ou bloqueio causa uma paragem rápida do acessório rotativo, o que, por sua vez, faz com

que a ferramenta eléctrica seja impelida na direcção oposta à da rotação do acessório no ponto de bloqueio.

Por exemplo, se um disco abrasivo ficar preso ou for apertado pela peça a trabalhar, a extremidade do disco que estiver em contacto com o ponto de aperto pode penetrar a superfície do material, fazendo o disco subir ou saltar da peça. O disco pode saltar na direcção do utilizador ou para longe do mesmo, dependendo da direcção do movimento do disco no ponto de aperto. Os discos abrasivos podem também partir-se nestas condições.

O recuo é o resultado de uma utilização errada da ferramenta e/ou de procedimentos ou condições de utilização incorrectos, podendo ser evitado com medidas de precauções adequadas, conforme descrito em seguida:

a) Segure firmemente com ambas as mãos na ferramenta eléctrica e posicione o corpo e os braços de modo a permitir resistência às forças de um recuo. Utilize sempre o punho auxiliar, caso esta seja fornecido, para controlar ao máximo o efeito de recuo ou a reacção do binário durante o arranque da ferramenta. O utilizador pode controlar facilmente a reacção do binário ou o efeito de recuo se forem tomadas as devidas precauções.
b) Nunca coloque a mão perto do acessório rotativo. O efeito de recuo pode fazer com que o acessório salte para cima da sua mão.
c) No caso de recuo, não posicione o corpo na área onde passa a ferramenta eléctrica. O efeito de recuo irá projectar a ferramenta na direcção oposta ao movimento do disco no ponto de bloqueio.
d) Tenha muito cuidado quando trabalhar em cantos, extremidades afiadas, etc. Evite balançar e entalar o acessório. Os cantos, as extremidades aguçadas ou os ressaltos têm tendência para prender acessório rotativo e causar perda de controlo ou recuo.
e) Não instale uma lâmina de serra para esculpir madeira ou um disco de diamante com uma folga periférica superior a 10 mm ou uma lâmina de serra dentada. Estas lâminas originam frequentemente o efeito de recuo e a perda do controlo da ferramenta.

Avisos de segurança específicos para operações de rectificação e corte

a) Utilize apenas os tipos de discos especificados para a ferramenta eléctrica e a protecção específica concebida para o disco seleccionado. Os discos para os quais a ferramenta eléctrica não foi concebida não podem ser protegidos de maneira adequada e, por conseguinte, não são seguros.

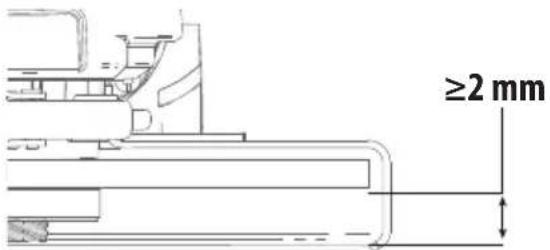

b) A superfície de rebarbação dos discos centrais pressionados deve ser montada abaixo da plaina do lábio de protecção. Um disco montado incorrectamente que fique saliente através da plaina do lábio de protecção não pode ser protegido de maneira adequada.
c) A protecção deve estar bem fixada na ferramenta e posicionada de forma a proporcionar a máxima segurança, de forma a que o utilizador fique exposto

à menor extensão de disco possível. A protecção ajuda a proteger o utilizador contra fragmentos do disco partido, qualquer contacto acidental com o disco e as faíscas pode queimar a roupa.

d) Os discos só devem ser utilizados para as aplicações especificadas. Por exemplo, não rebarbe materiais com a parte lateral de um disco de corte. Os discos de corte abrasivos destinam-se a efectuar rectificação periférica e qualquer pressão lateral aplicada nestes discos poderá parti-los.
e) Utilize sempre flanges de discos não danificadas com o tamanho e a forma correctos para o disco seleccionado. As flanges de disco adequadas suportam correctamente o disco, reduzindo assim a possibilidade de quebra do mesmo. As flanges de discos de corte podem ser diferentes das flanges para discos de rebarbação.
f) Não utilize discos desgastados de ferramentas eléctricas maiores. Os discos concebidos para ferramentas eléctricas maiores não são adequados para a velocidade mais elevada de uma ferramenta mais pequena e podem fragmentar-se.
g) Se utilizar discos de função dupla, utilize sempre a protecção correcta para a aplicação que vai ser efectuada. Se não utilizar a protecção correcta, a ferramenta pode não ficar devidamente protegida e causar ferimentos graves.

Avisos adicionais de segurança específicos para operações de corte

a) Não "encrave" o disco de corte nem aplique pressão excessiva. Não efectue cortes excessivamente profundos. Utilizar o disco de forma forçada aumenta a respectiva carga de trabalho e a susceptibilidade à torção ou ao bloqueio do mesmo no corte, bem como a possibilidade de ocorrer o efeito de recuo ou a fragmentação do disco.
b) Não posicione o corpo alinhado e atrás do disco rotativo. Quando o disco, no local da operação, estiver a afastar-se do seu corpo, o possível efeito de recuo pode impelir o disco rotativo e a ferramenta eléctrica directamente na sua direcção.
c) Se o disco ficar bloqueado ou se interromper um corte por qualquer motivo, desligue a ferramenta eléctrica e mantenha-a imóvel até que o disco pare por completo. Nunca retire o disco do corte enquanto este estiver em movimento. Caso contrário, poderá ocorrer o efeito de recuo. Investigue e tome acções correctivas para eliminar a causa do bloqueio do disco.
d) Não reinicie a operação de corte na peça. Deixe o disco alcançar a velocidade máxima e coloque a serra com cuidado no local do corte. O disco pode subir, saltar ou recuar da peça a trabalhar ou emperrar se a ferramenta eléctrica for reiniciada em contacto com a peça.

e) Coloque painéis ou peças de trabalho de grandes dimensões para minimizar o risco de aperto do disco e ocorrência do efeito de recuo. As peças de trabalho de grandes dimensões tendem a vergar sobre o seu próprio peso. É necessário colocar suportes por baixo da peça a trabalhar em ambos os lados do disco, perto da linha de corte e da extremidade da peça.
f) Tenha especial cuidado quando efectuar um "corte directo" em paredes ou noutras áreas em que não seja possível visualizar quaisquer itens ocultos dentro das mesmas. O disco pode cortar a canalização de gás ou água, a cablagem eléctrica ou outros objectos que podem causar o efeito de recuo.
g) Não tente fazer cortes curvos. Utilizar o disco de maneira forçada aumenta a respectiva carga de trabalho e a susceptibilidade à torção ou ao bloqueio do mesmo no corte, bem como a possibilidade de ocorrer o efeito de recuo ou a fragmentação do disco, o que pode causar ferimentos graves.

Instruções de segurança adicionais para operações de lixamento

Apenas no modelo DWE4557

a) Utilize uma lixa com um tamanho adequado. Siga as recomendações do fabricante ao selecionar a lixa a utilizar. Uma lixa com um tamanho excessivo que ultrapasse o limite do patim de lixamento representa um risco de dilaceração e pode fazer com que o disco fique preso, rasgado ou causar o efeito de recuo.

Instruções de segurança adicionais para operações de limpeza com escova metálica

a) Tenha em atenção que a escova projecta cerdas metálicas, mesmo durante o funcionamento normal. Não aplique força excessiva na escova para não esforçar demasiado os fios. Os filamentos podem penetrar facilmente na pele e/ou em roupa leve.
b) Se for especificada a utilização de uma protecção para limpeza com escova metálica, não permita qualquer interferência do disco metálico ou da escova na protecção. O disco ou escova metálica pode expandir em diâmetro como resultado da respectiva utilização e das forças centrífugas.

a) Não utilize discos (válvulas cónicas) do tipo 11 nesta ferramenta. A utilização de acessórios inadequados pode dar origem a ferimentos.
b) Utilize sempre o punho lateral. Aperte o punho com firmeza. O punho lateral deve ser sempre utilizado para manter o controlo da ferramenta.
c) Se utilizar discos de diamante segmentados, utilize apenas discos de diamante com uma folga periférica não superior a 10 mm e um ângulo de corte negativo

(consulte a Tabela de informações adicionais para protecções e acessórios).

ATENÇÃO: recomendamos a utilização de um dispositivo earente residual com uma corrente residual de 30 mA ou menos.

Riscos residuais

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes:

• Danos auditivos.
• Risco de ferimentos causados por partículas voadoras.
• Risco de queimaduras devido aos acessórios ficarem quentes durante a respectiva utilização.
• Risco de ferimentos pessoais devido a uma utilização prolongada.

Segurança eléctrica

O motor eléctrico foi concebido apenas para uma voltagem específica. Verifique sempre se a tensão da tomada de electricidade corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta.

A sua ferramenta da DEWALT possui isolamento duplo, em conformidade com a norma EN62841. Por conseguinte, não é necessária qualquer ligação à terra

Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DEWALT.

Utilizar uma extensão

Não deve ser utilizada qualquer extensão a menos que seja absolutamente necessário. Utilize uma extensão aprovada adequada para a potência da alimentação do seu carregador (consulte os Dados técnicos). O diâmetro mínimo do fio condutor é 1,5 mm ^2 ; o comprimento máximo da extensão é 30 m.

Ao utilizar uma bobina de cabo, desenrole sempre o cabo na íntegra.

Conteúdo da embalagem

A embalagem contém:

1 Afiadora de ângulos

1 Protecção

1 Punholateral

1 Conjunto de patilhas
1 Chave de fendas de dois pinos
1 Manual de instruções
- Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.
- Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento.

Símbolos na ferramenta

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

Use uma protecção auditiva.

Use uma protecção ocular.

AUtilize sempre com as duas mãos.

Não utilize a protecção para operações de corte.

Posição do Código de data (Fig. A)

O código de data 19, o qual também inclui o ano de fabrico, está impresso na superfície do equipamento.

Exemplo:

2024 XX XX

Ano de fabrico

Descrição (Fig. A)

ATENÇÃO: nunca modifique a ferramenta eléctrica nem atender um dos seus componentes. Tal poderia resultar em danos ou ferimentos.

1 Interruptor de ligar/desligar
2 Interruptor de desbloqueio
3 Bloqueio dos fusos
4 Protecção
5 Punho lateral
6 Indicador LED (DWE4579)
7 Botão de bloqueio (DWE4579)

Utilização Adequada

As rebarbadoras angulares DWE4557 foram concebidas para trabalhos profissionais de desbaste, corte, areamento e decapagem.

As rebarbadoras angulares DWE4559 e DWE4579 foram concebidas para trabalhos profissionais de moagem e corte.

Utilize apEnas discos de desbaste côncavos e de abas.

PERIGO: não utilize para cortar madeira ou objectos teldos em madeira. Não utilize lâminas dentadas. Podem ocorrer ferimentos graves.

nÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis.

Estas rebarbadoras angulares são ferramentas eléctricas profissionais.

nÃO permita que crianças entrem em contacto com as mesmas. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

- Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência e/ou conhecimentos, a menos que estejam acompanhados de uma pessoa que se

responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com este produto.

O sistema de expulsão de partículas desvia resíduos que podem ser prejudiciais para o motor e permite a passagem de ar sem sujidade através do motor.

Protecção contra sobrecargas

DWE4579

A fonte de alimentação do motor será reduzida em caso de sobrecarga do motor. A alimentação irá voltar ao normal logo que a ferramenta tenha arrefecido para uma temperatura de funcionamento adequada.

Embraiagem electrónica

DWE4579

A embraiagem electrónica limitadora de torção reduz a reacção do binário máximo transmitida ao utilizador no caso de um disco ficar encravado. Além disso, esta funcionalidade também impede que as engrenagens e o motor eléctrico fiquem a trabalhar em esforço. O nível da embraiagem electrónica foi regulado de fábrica e não pode ser ajustado.

Indicador LED (Fig. A)

DWE4579

O indicador LED 6, montado na parte superior da pega, funciona como um alerta para a activação das funções electrónicas da unidade descrita acima. A luz acende-se e irá permanecer fixa quando uma das embraiagens indicada acima ou uma das funções de sobrecarga for activada. A luz desliga-se se a unidade for reposta libertando o interruptor ou se a unidade arrefecer. Se o indicador LED estiver sempre intermitente, consulte um agente de assistência local da DEWALT.

Interruptor de desactivação por corte de alimentação

DWE4579

O interruptor de ligar/desligar dispõe de uma função de disparo sem volts. Se a ferramenta se desligar da fonte de alimentação por algum motivo, o interruptor tem de ser reactivado propositadamente.

Função de arranque suave

DWE4579

A função de arranque suave permite que a velocidade aumente lentamente para evitar o contragolpe quando é posta em funcionamento. Esta função torna-se particularmente útil quando se trabalha em espaços confinados.

MONTAGEM E AJUSTES

ATENÇÃO: para reduzir o risco de ferimentos grãos, desligue a ferramenta e retire a respectiva ficha da tomada de electricidade antes de efectuar

quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Antes de voltar a ligar a ferramenta à tomada de electricidade, prima e solte o gatilho para se certificar de que a ferramenta está desligada.

Fixar o punho lateral (Fig. F)

ATENÇÃO: antes de utilizar a ferramenta, verifique se o período está apertado com segurança.

Para efectuar operações de afiação, aparafuse o punho lateral 5 com firmeza num dos orifícios 17 em qualquer um dos lados da caixa de engrenagens (Fig. F).

Para efectuar operações de corte, aparafuse o punho lateral 5 fixamente no orifício superior 18 ou num dos orifícios 17 em qualquer um dos lados da caixa de engrenagens.

Montagem e remoção de um disco de apoio/folha de lixa (Fig. A, D)

1. Coloque a ferramenta numa mesa ou superfície plana, com o resguardo virado para cima.
2. Retire o encaixe de apoio 12.
3. Coloque o disco de apoio de borracha correctamente no veio 13.
4. Coloque a folha de lixa no disco de apoio de borracha.
5. Enrosque a porca de fixação roscada 14 no veio. O anel na porca de fixação roscada tem de estar virado para o disco de apoio de borracha.
6. Prima o botão de bloqueio do veio 3 e rode o veio 13 até este ficar fixo.
7. Aperte a porca de fixação roscada 14 com a chave de dois pinos.
8. Solte o bloqueio do veio.
9. Para retirar o disco de apoio de borracha, desaperte a porca de fixação roscada 14 com a chave de dois pinos.

Encaixe de uma escova metálica em forma de taça

Aparafuse a escova metálica em forma de taça directamente na haste sem utilizar o espacejador e a patilha de fixação.

Montar e retirar a protecção (Fig. B)

ATANÇÃO: para reduzir o risco de ferimentos gerais, desligue a ferramenta e retire a respectiva ficha da tomada de electricidade antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Antes de voltar a ligar a ferramenta à tomada de electricidade, prima e solte o gatilho para se certificar de que a ferramenta está desligada.

CRADO: tem de utilizar protecções nesta rebarbadora.

CUIDADO: se utilizar uma protecção de disco do Tipo A/41/Tipo A (corte) para rectificação de superfícies, a protecção de disco pode interferir com a peça de trabalho e resultar num controlo deficiente.

CUNDADO: se utilizar uma protecção de disco Tipo 27/ Tipo D (rectificação) para operações de corte com discos abrasivos ligados, há um maior risco de exposição às falíscas e partículas emitidas, bem como exposição aos fragmentos dos discos no caso do disco fragmentar.

CUIDADO: se utilizar uma protecção de disco Tipo 1,9, Tipo A (corte), Tipo 27/ Tipo B (rectificação) para operações de corte e de rebarbação de superfícies em betão ou alvenaria, há um maior risco de exposição a poeira e perda de controlo, podendo causar recuo.

CUNDADO: se utilizar um modelo do tipo A (corte) ou do tipo B (rectificação) com uma escova metálica tipo disco com uma espessura superior à espessura máxima especificada, os fios podem ficar presos na protecção, podendo causar a rotura dos fios.

Ao utilizar a rebarbadora DWE4557, DWE4559, DWE4579 para cortar metal ou alvenaria, TEM de utilizar uma protecção do Tipo A.

nOTa: consulte a Tabela de acessórios de desbaste e de corte no fim desta secção para ficar a saber que outros acessórios podem ser utilizados com estas rebarbadoras.

1. Coloque a rebarbadora sobre uma mesa, com o veio paracima.
2. Liberte o botão de travamento 8 e segure no resguardo 4 por cima da ferramenta como mostrado.
3. Alinhe as linguetas 9 com as fendas 10.
4. Carregue no resguardo e rode-o até à posição desejada.
5. Se necessário, aumento a força de fixação apertando o parafuso 11.
6. Aperte o botão de travamento.

Para remover o resguardo, solte o botão de travamento.

CUDADO: se a protecção não puder ser apertada das is do parafuso de ajuste, não utilize a ferramenta. Para reduzir o risco de ferimentos, leve a ferramenta e a protecção a um centro de assistência para reparar ou substituir a protecção.

Instalar e retirar um disco de desbaste ou de corte (Fig. A, C–E)

ATENÇÃO: não utilize discos danificados.

1. Coloque a ferramenta em cima de uma mesa com a protecção virada para cima.
2. Insira o encaixe de apoio 12 correctamente no veio 13 (Fig. C).
3. Coloque o disco 15 no encaixe de apoio 12 (Fig. D). Ao instalar um disco com o centro levantado, certifique-se de que o centro levantado 16 está virado para o encaixe de apoio 12.
4. Enrosque a porca de fixação roscada 14 no veio 13 (Fig. E): a. O anel na porca de fixação roscada 14 tem de estar virado para o disco ao instalar um disco de desbaste (Fig. E1);

b. O anel na porca de fixação roscada 14 tem de estar virado para o lado oposto do disco ao instalar um disco de corte (Fig. E2).
5. Prima o botão de bloqueio do veio 3 e rode o veio 13 até este ficar fixo (Fig. D).
6. Solte o bloqueio do veio.
7. Para retirar o disco, desaperte a porca de fixação roscada 14 com a chave de dois pinos.

Antes de qualquer utilização

• Instale a protecção e o disco apropriado. Não utilize discos excessivamente gastos.
• Certifique-se de que os encaixes interior e exterior são montados correctamente. Siga as instruções indicadas na secção Tabela de acessórios de desbaste e de corte.
• Assegure-se de que o disco roda na direcção das setas no acessório e na ferramenta.
• Não utilize acessórios danificados. Antes de cada utilização, inspeccione os acessórios, procurando danos nos mesmos. Por exemplo, procure rachas e fendas nos discos abrasivos, fendas nos discos de apoio, danos ou desgaste excessivo e arames soltos ou partidos nas catrabuchas. Se deixar cair a ferramenta eléctrica ou os acessórios, verifique o respectivo estado. Após inspeccionar e instalar um acessório, coloque-se a si mesmo e quaisquer outras pessoas presentes no local numa posição afastada do ângulo de trabalho do acessório rotativo e ligue a ferramenta eléctrica na respectiva velocidade máxima em vazio durante um minuto. Os acessórios danificados irão normalmente fragmentar-se durante este período de teste.

FUNCIONAMENTO

Instruções de utilização

ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

ATENÇÃO: para reduzir o risco de ferimentos gerais, desligue a ferramenta e retire a respectiva ficha da tomada de electricidade antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Antes de voltar a ligar a ferramenta à tomada de electricidade, prima e solte o gatilho para se certificar de que a ferramenta está desligada.

ATANÇÃO:

Certifique-se de que todos os materiais a serem desbastados ou cortados estão fixos com firmeza.

• Fixar e apoiar a peça. Utilize grampos ou um torno de bancada para fixar e apoiar a peça numa plataforma estável. É importante fixar e apoiar a peça com firmeza para impedir o movimento da peça e a perda de controlo. O movimento da peça ou a perda de controlo pode representar um risco e causar ferimentos.
• Suporte quaisquer painéis ou qualquer peça de trabalho sobredimensionada para minimizar o

risco de aperto do disco e ocorrência do efeito de coice. As peças de trabalho de grandes dimensões tendem a vergar sobre o seu próprio peso. É necessário colocar suportes por baixo da peça de trabalho em ambos os lados do disco, perto da linha de corte e da extremidade da peça.

• use sempre luvas de trabalho normais enquanto utilizar esta ferramenta.
• Aplique apenas uma pressão ligeira sobre a ferramenta. Não exerça qualquer pressão lateral no disco.
• Evite exceder a capacidade de trabalho da ferramenta. Depois de sujeitar a ferramenta eléctrica a um grande esforço, continue a utilizá-la durante vários minutos para arrefecer o acessório.

Só deve tocar nos discos de desbaste e de corte quando arrefecerem. Os discos podem ficar muito quentes durante a operação.

• Nunca utilize a taça de desbaste sem instalar o resguardo de protecção adequado.
• Não utilize a ferramenta eléctrica com uma base de corte.
• Nunca utilize mata-borrão com produtos abrasivos ligados.
• Tenha em conta que o disco irá continuar a rodar durante algum tempo após a ferramenta ser desligada.
• A ferramenta não foi concebida para uso com uma taça de desbaste.
• Não utilize casquilhos ou adaptadores diferentes para adaptar a discos abrasivos com orifícios grandes.

Posição correcta das mãos (Fig. A)

ATENÇÃO: para reduzir o risco de ferimentos graves, com o SEMPRE a ferramenta com as suas mãos na posição correcta, tal como exemplificado na figura.

ATENÇÃO: para reduzir o risco de ferimentos graves, segurê SEMPRE a ferramenta com segurança, antecipando uma reacção súbita por parte da mesma.

A posição correcta das mãos consiste em segurar o punho lateral 5 com uma mão e o corpo da ferramenta com a outra, tal como exemplificado na Fig. A.

Ligar e desligar (Fig. A)

O interruptor de ligar/desligar está equipado com um interruptor de desbloqueio.

Para ligar a ferramenta, carregue no interruptor de desbloqueio 2 e utilize em seguida o interruptor para ligar/ desligar 1.

Liberte o interruptor de desbloqueio 2. Para parar a ferramenta, liberte o interruptor.

Botão de bloqueio (Fig. A)

DWE4579

Para um funcionamento em contínuo, prima o botão de bloqueio 7 e liberte o interruptor de accionamento de ligar desligar.

Para parar a ferramenta, prima novamente o interruptor de ligar/desligar.

O botão de bloqueio pode ser removido permanentemente sem comprometer a conformidade com as agências regulatórias indicadas na placa sinalética da ferramenta. A remoção do pino de bloqueio deve ser efectuado por um Centro de assistência da DEWALT.

Bloqueio do veio (Fig. A)

O bloqueio do veio 3 é fornecido para impedir que o veio rode ao instalar ou retirar discos. Utilize o bloqueio do veio apenas quando a ferramenta estiver desligada e a respectiva ficha tiver sido retirada da tomada de electricidade e após a ferramenta ter ficado completamente imobilizada.

AVISO: para reduzir o risco de danos na ferramenta, não utilize o bloqueio do veio quando a ferramenta estiver a funcionar. Caso contrário, tal irá resultar em danos na ferramenta. Além disso, o acessório instalado poderá saltar, o que também poderá resultar em ferimentos.

Para utilizar o bloqueio, prima o botão de bloqueio do veio e rode o veio até este ficar bloqueado.

Operações em metal

Ao utilizar a ferramenta para operações em metal, certifique-se de que foi empregue um dispositivo de corrente residual (DCR) para evitar os riscos residuais causados pelas limalhas.

Se a alimentação for cortada pelo DCR, leve a ferramenta a um agente de reparação autorizado da DEWALT.

ATENÇÃO: em condições de trabalho extremas, poderá ordinar-se a acumulação de partículas condutoras dentro da caixa do equipamento ao trabalhar com metal. Isto pode resultar na degradação do isolamento protector no equipamento, representando um risco potencial de choque eléctrico.

Para evitar a acumulação de limalhas dentro do equipamento, recomendamos que limpe as ranhuras de ventilação diariamente. Consulte a secção Manutenção.

Corte de metal

Para efectuar cortes com discos abrasivos ligados, utilize sempre resguardo de protecção do tipo A.

Durante o corte, trabalhe com uma velocidade moderada, adaptada ao material que está a ser cortado. Não exerça pressão no disco de corte, nem incline ou oscile a máquina.

Não reduza a velocidade dos discos de corte em rotação através de uma pressão lateral.

A máquina deve sempre funcionar num movimento de desbaste para cima. Caso contrário, há o perigo de ser empurrada sem qualquer controlo para fora do corte.

Se cortar perfis e barras quadradas, é aconselhável começar pela secção transversal mais pequena.

Desbaste

Nunca utilize um disco de corte para trabalhos de desbaste.

Utilize sempre o tipo de resguardo B.

Os melhores resultados de desbaste são obtidos quando regula a máquina para um ângulo de 30 ° a 40 °. Desloque a máquina para trás ou para a frente com uma pressão moderada. Deste modo, a peça de trabalho não irá ficar muito quente, não muda de cor e não são formadas ranhuras.

Cortar pedras

A máquina deve ser utilizada apenas para corte a seco.

Para cortar pedras, é aconselhável utilizar um disco de corte com diamante. Utilize a máquina apenas com a máscara anti-poeira adicional.

Aviso de trabalho

Tenha cuidado quando cortar ranhuras em paredes estruturais.

As ranhuras nas paredes estruturais estão sujeitas às regulamentações de cada país. Estas regulamentações devem ser seguidas em todas as circunstâncias. Antes de começar o trabalho, consulte o engenheiro mecânico, arquitecto ou o encarregado de obras responsável.

ATENÇÃO: acumulação de partículas de metal. A utilização frequente de discos de abas para operações em metal pode resultar num potencial acrescido de choque eléctrico. Para reduzir este risco, empregue um DCR antes de utilizar a ferramenta e limpe as ranhuras de ventilação diariamente com ar comprimido seco, de acordo com as instruções de manutenção abaixo.

MANUTENÇÃO

A sua ferramenta eléctrica da DEWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.

ATENÇÃO: para reduzir o risco de ferimentos que, desligue a ferramenta e retire a respectiva ficha da tomada de electricidade antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Antes de voltar a ligar a ferramenta à tomada de electricidade, prima e solte o gatilho para se certificar de que a ferramenta está desligada.

Escovas de carbono

O motor irá desligar-se automaticamente quando as escovas de carbono estiverem praticamente gastas e a ferramenta necessitar de manutenção. As escovas de carbono não são passíveis de serem reparadas ou substituídas pelo utilizador.

Leve a ferramenta a um agente de reparação autorizado da DEWALT.

Lubrificação

A sua ferramenta eléctrica não necessita de lubrificação adicional.

Limpeza

ATENÇÃO: retire os detritos e as partículas da caixa da de com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento.

ATENÇÃO: nunca utilize dissolventes ou outros acidos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

Acessórios opcionais

ATANÇÃO: uma vez que apenas foram testados com este produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela DEWALT com este produto.

Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados.

Tabela de acessórios

	Max. [mm]		[mm]	Rotação min. [min. ^-1 ]	Velocidade periférica [m/s]	Comprimento do orifício roscado [mm]
	D b d
	180 6230 6		22.2322.23	8.500 806.500 80
DWE4557 /DWE4597	180 -	8.500	80 -
	75 30	M14	8.500 45	25,0
	180 12	M14	8.500 80	25,0
	230 12	M14	8.500 80	25,0

Proteger o meio ambiente

Recolha separada. Os produtos e baterias indicados com este símbolo não devem ser eliminados em conjunto com resíduos domésticos comuns.

Os produtos e as baterias contêm materiais que

podem ser recuperados ou reciclados, o que reduz a procura de matérias-primas. Recicle o equipamento eléctrico de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com.

Informações adicionais sobre protecções e acessórios
Se utilizar discos de diamante segmentados, utilize apenas discos de diamante com uma folga periférica não superior a 10 mm e um ângulo de corte negativo.
NÃO UTILIZE discos de diamante segmentados com uma folga periférica superior a 10 mm e/ou a um ângulo de inclinação positivo.
Para todos os acessórios de rectificação, lixamento e limpeza com escova metálica para discos, a parte inferior deve estar inserida na caixa da protecção com uma folga igual ou superior a 2 mm da plaina da aba inferior.

Tabela de acessórios de desbaste e de corte
Tipo de proteção Acessório Descrição Instalação na rebarbadora
Protecção do tipo B		Disco de desbaste de centro côncavo	Protecção do tipo BEncaixe de apoioDisco de centro côncavo do tipo 27Porca de fixação roscada
		Disco de abas
		Catrabuchas circulares
		Catrabuchas circulares com porca roscada	Protecção do tipo BCatrabucha circular
		Catrabucha tipo taça com porca roscada	Protecção do tipo BCatrabucha
		Disco de suporte/ folha de lixa	Protecção do tipo BDisco de suporte de borrachaDisco abrasivoPorca de fixação roscada
Tipo de protecção Acessório Descrição Instalação na rebarbadora
Protecção do Tipo A		Disco de corte de alvenaria, ligado	Protecção do Tipo AEncaixe de apoio
		Disco de corte de metal, ligado
Protecção do Tipo AOUProtecção do tipo B		Discos de corte de diamante	Disco de cortePorca de fixação roscada

PERIGO: não use para cortar ou entalhar madeira. Não umas com dentes de nenhum tipo. Isso poderá causar lesões corporais sérias.
