BRUKSANVISNING DWE4559 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 139

1) Sikkerhet på arbeidsområdet

IkkE bruk när det er vått eller i nærheten av antennelige væsker eller gasser.

Montering av sidehåndtak (Fig. F)

Korrekt plassering av hendene (Fig. A)

av stein er det best å bruke en diamantkappeskive. Bruk bare maskinen när du har på en støvmaske.

Råd for arbeidet

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DWE4557 DWE4559 DWE4579
Spänning V	AC	230 230 230
Typ 5 5 5
Strömförsörjning W 2400 2400 2600
Frigångs-/klassad hastighet min	1	8500 6500 6500
Hjuldiameter mm 180 230 230
Drivaxelns diameter M14	M14	M14
Spindellängd	mm	24,0	24,0	24,0
Vikt*	kg	6,5	6,6	6,6
* vikt inkluderar sidohandtag och skydd
Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-2-3.
L_PA (emissionsljudtrycksnivå)	dB(A)	100	100	100
L_WA (ljudeffektnivå)	dB(A)	108	108	108
K(osäkerhet för angiven ljudnivå)	dB(A)	3	3	3
Tasohionta
Vibration, emissionsvärde a_h,AG =	m/s2	9,4	6,7	6,3
Osäkerhet K=	m/s2	1,5	1,5	1,5
Kiekkohionta
Vibration, emissionsvärde a_h,DS =	m/s2	2,9	-	-
Osäkerhet K=	m/s2	1,5	-	-

Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN62841, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

ING: Den angivna emissionsnivån för vibration vid verktygets huvudsakliga användning. Om

verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhället kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningarna av vibration, såsom att: underhålla verktyget och tillbehören, hålla händerna varma, organisera arbetsgången.

EC-Följsamhetsdeklaration

Maskindirektiv

Vinkelslipar

DEWALT deklarerar att dessa produkter, beskrivna under

Tekniska data uppfyller:

2006/42/EC, EN62841-1:2015 +A11:2022 EN IEC62841-2-3:2021 +A11:2021.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

Mr. Rergel

Markus Rompel

Teknisk chef

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylid situation som, om delinite undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SENPP: Indikerar en potentiellt riskfylld situation som, ochsen inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Aur risk för eldsvåda.

SÄKERHETSVARNINGAR, ALLMÄNT ELVERKTYG

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd

inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll här, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt här kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se

till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.

h) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

TILLKOMMANDE SPECIFIKA SÄKERHETSREGLER

Säkerhetsinstruktioner för alla arbeten

a) Detta elverktyg är avsett att fungera som en vinkelslip, slipmaskin, (DWE4557), stålborste eller kapverktyg. Läs igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Om inte alla instruktionerna som listas nedan följs kan det resultera i elektriska stötar, brand och/eller allvarliga skador.
b) Vi rekommenderar inte att arbetsmoment såsom polering utförs med detta elverktyg. Vi rekommenderar inte att arbetsmoment såsom slipning DWE4579) inte utförs med detta elverktyg. Arbeten som elverktyget inte skapats för kan skapa faror och orsaka personskador.
c) Konvertera inte detta elverktyg för att fungera på ett sätt som inte är specifikt utformat och specificerat av verktygstillverkaren. En sådan omvandling kan resultera i att du förlorar kontrollen och orsakar allvarliga personskador
d) Använd inte tillbehör som inte är specifikt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan monteras på ditt elverktyg, garanterar inte detta en säker användning.
e) Angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märkt med. Tillbehör som går snabbare än sin nominella hastighet kan gå sönder och splittras.
f) Tillbehörets ytterdiameter och tjocklek måste ligga inom elverktygets kapacitetsmärkning. Tillbehör med fel storlek kan inte skyddas eller kontrolleras korrekt.
g) Måtten på tillbehörsfästet måste passa måtten på elverktygets monteringsbeslag. Tillbehör med som inte matchar elverktygets monterade hårdvara kommer att köra obalanserat, vibrera för mycket och kan orsaka att man tappar kontrollen.
h) Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på flisor och sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på sidan av det roterande tillbehörets plan och kör elverktyget med maximal hastighet utan belastning i en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning.
i) Använd personlig skyddsutrustning. Beroende på tillämpning, använd ansiktsskydd, skyddsglasögon eller säkerhetsglasögon. Efter vad som är lämpligt, bär dammfilterskydd, hörselskydd, handskar och verkstadsförkläde som klarar av att stoppa

små slipande delar eller bitar av arbetsstycket.

Ögonskyddet måste klara av att stoppa flygande skräp som kan uppstå vid olika arbetsmoment.

Dammfilterskyddet eller respiratorn måste kunna filtrera partiklar som skapas i ditt särskilda arbete. Att utsättas för högt buller under lång tid kan orsaka hörselskador.

j) Håll andra personer på säkert avständ från arbetsområdet. Alla som kommer in i arbetsområdet måste ha personlig skyddsutrustning. Småbitar av arbetsstycket eller av ett trasigt tillbehör kan flyga iväg och orsaka personskada bortom det omedelbara arbetsområdet.
k) Håll alltid verktyget i de isolerade grepytorna vid arbete där kaptilbehör riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd.
Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt.
1) Placera sladden så den går fri från roterande tillbehör. Om du tappar kontrollen kan sladden bli kapad eller fastna, och din hand eller arm kan dras in i det roterande tillbehöret.
m) Lägg aldrig ifrån dig elverktyget förrän tillbehöret har stannat helt och hålet. Det roterande tillbehöret kan hugga tag i ytan och dra iväg verktyget så att du tappar kontrollen över det.
n) Kör inte elverktyget medan du bär det vid sidan. Oavsiktlig kontakt med det roterande tillbehöret skulle kunna ta tag i dina kläder och dra in tillbehöre mot kroppen.
o) Rengör regelbundet elverktygets luftventiler. Motorns fläkt kommer att dra in dammet i käpan och för mycket metalldamm som samlas där kan ge upphov till elektriska risker.
p) Använd inte elverktyget i närheten lättantändliga material. Gnistor kan antända dessa material.
q) Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till livsfarlig elstöt eller stöt.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR ALL VERKSAMHET

Rekyl och relaterade varningar

Rekyl är en plötslig reaktion på en fastklämd eller fastkörd roterande skiva, stödrondell, borste eller något annat tillbehör. Klämning eller fastkörning orsakar snabb överstegring av det roterande tillbehöret, som i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation på det ställe där det har fastnat.

Om till exempel en slipskiva fastnar eller kläms av arbetsstycket, kan kanten på skivan som går in i klämpunkten gräva sig in i materialets yta och göra att skivan dras eller hoppar ut. Skivan kan antingen hoppa mot eller bort från användaren, beroende på skivans rörelseriktning vid klämpunkten. Slipskivor kan dessutom brytas sönder under dessa förhållanden.

Rekyl uppstår till följd av felaktig användning och/eller hantering av sågen. Detta kan undvikas genom de skyddsåtgärder som beskrivs nedan:

a) Håll ett fast grepp om elverktyget med båda händerna och placera kroppen och armarna på ett sätt som gör att du kan stå emot kraften från eventuella kast. Använd alltid extrahandtag, om sådant medföljer, för maximal kontroll över rekyl eller vridmoment-reaktion under igångsättning. Användaren kan kontrollera vridmomentreaktion eller rekylkrafter, om korrekta försiktighetsåtgärder vidtas.
b) Placera aldrig din hand nära ett roterande tillbehör. Tillbehöret kan rekylera över din hand.
c) Placera inte din kropp i ett område dit elverktyget kommer att förflyttas om ett kast inträffar. Rekylen kommer att kasta verktyget i motsatt riktning mot skivans rörelse vid klämpunkten.
d) Var särskilt försiktig när du arbetar med hörn, skarpa kanter, osv. Undvik att låta tillbehöret studsa eller hakas fast. Hörn, vassa kanter eller studsande har en tendens att hugga tag i det roterande tillbehöret och orsaka kontrollförlust eller rekyl.
e) Fäst inte en sågkedja, träsnidande skiva, segmenterad diamantskiva med ett yttre gap större än 10 mm eller tandad sågklinga. Sådana klingor ger ofta upphov till rekyl och förlust av kontroll.

Säkerhetsvarningar specifikt för slipnings- och kapningsarbeten

a) Använd bara skivor av den typ som rekommenderas för ditt elverktyg och det speciella skydd som är konstruerat för den aktuella skivan. Skivor som elverktyget inte är konstruerat för kan inte skyddas ordentligt och är inte säkra.

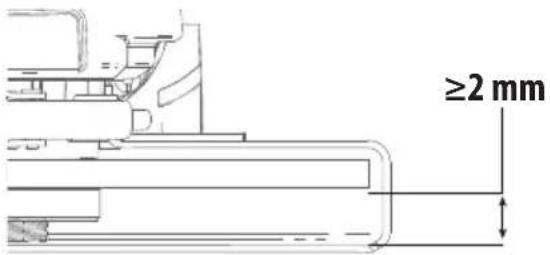

b) Slipytan på skivor med försänkt nav måste monteras nedanför skyddsflänsens plan. Felaktigt monterad skiva som skyddas av nivån av skyddsklacken kan inte var tillräckligt skyddande.
c) Skyddet måste fästas ordentligt på elverktyget och placeras för maximal säkerhet så att så lite som möjligt av skivan är exponerad mot användaren. Skyddet hjälper till att skydda operatören från trasiga skivfragment, oavsiktlig kontakt med skivan och gnistor som kan antända kläder.
d) Skivor får bara användas i tillämpningar de rekommenderas för. Exempelvis: Slipa inte med sidan på en kapskiva. Slipande kapskivor är avsedda för slipning med ytterkanten; om dessa skivor utsätts för sidokrafter kan de splittras.
e) Använd alltid oskadade skivflänsar med rätt storlek och form för den skiva du tänker använda. Rätt skivflänsar stödjer skivan och minskar på så sätt risken att skivan går sönder. Flänsar för kapskivor kan vara annorlunda än flänsar för slipskivor.

f) Använd inte nedslitna skivor från större elverktyg. Skivor som är avsedda för större elverktyg lämpar sig inte för den högre hastigheten hos mindre verktyg och kan brytas sönder.
g) När du använder skivor för dubbla ändamål använd alltid rätt skydd för den applikation som ska utföras. Underlåtenhet att använda rätt skydd kanske inte ger den önskade skyddsnivån, vilket kan leda till allvarliga skador.

Ytterligare säkerhetsvarningar specifikt för kapningsarbeten

a) Låt inte kapskivan fastna och tryck inte för hårt. Försök inte göra ett alltför djupt snitt. Belastning av skivan ökar risken och sannolikheten för att skivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder.

b) Stå inte i linje med och bakom den roterande skivan. När skivan, på arbetspunkten rör sig bort ifrån din kropp, kan en eventuell rekyl slunga den roterande skivan och elverktyget rakt mot dig.

c) Om skivan fastnar, eller om kapningen av någon anledning avbryts, ska du stänga av elverktyget och hålla det stilla tills skivan helt slutat att snurra. Försök aldrig ta ut kapskivan ur snittet medan den fortfarande snurrar eftersom det kan leda till en rekyl. Undersök varför skivan har fastnat och avlägsna orsaken till detta.

d) Återuppta inte kapningen av arbetsstycket med skivan i skärspåret. Låt skivan nå full hastighet och återgå försiktigt till kapningen. Skivan kan fastna, vandra upp eller rekylera om verktyget startas om i arbetsstycket.

e) Stöd skivor eller överdimensionerade arbetsstycken för att minimera risken att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av skivan.

f) Var speciellt försiktig när du gör en instickssågning i en existerande vägg eller andra dolda områden. Det utstickande skivan kan skära in i vattenrör, elledningar eller objekt som kan orsaka en rekyl.

g) Försök inte att skära kurvigt. Belastning av skivan ökar risken och sannolikheten för att diamantskivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder.

Extra säkerhetsföreskrifter för slipning DWE4557 endast

a) Använd slippapper av rätt storlek. Följ tillverkarens rekommendationer vid val av sandpapper. Större slippapper som när utanför sliprondellen utgör en risk för rivsår, och kan orsaka fastkörning, sönderslitning av skivan eller rekyl.

Extra säkerhetsföreskrifter för stålborstning

a) Tänk på att stålborst kan lossna från borsten även under normal användning. Slit inte för hårt på trådarna genom att applicera för stor belastning på borsten. Trådstråna kan lätt tränga igenom lätt beklädnad och/eller huden.

b) Om ett skydd rekommenderas för stålborstning får ingen del av trådskivan eller borsten komma i kontakt med skyddet. Trådskivan eller borsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkrafterna.

Ytterligare säkerhetsregler för vinkelslipar

a) Använd inte typ 11-skivor (slipskål) på detta verktyg. Användning av olämpliga tillbehör kan resultera i skador.
b) Använd alltid sidohandtag. Dra åt handtaget ordentligt. Sidohandtaget skall alltid användas för att alltid kunna bibehålla kontrollen över verktyget.
c) När du använder segmenterade diamantskivor, använd endast diamantskivor med ett perifert gap som inte är större än 10 mm och negativ spånvinke (se Tabell för ytterligare information om skydd och tillbehör).

WARNING: Vi rekommenderar användning av en jordelsbrytare med en restström på 30mA eller mindre.

Återstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Hörselnedsättning.
• Risk för personskada på grund av flygande partiklar.
• Risk för brännskador på grund av att tillbehör blir heta under arbetet.
• Risk för personskada på grund av långvarig användning.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan.

Ditt DEWALT-verktyg är dubbel-isolerad i enlighet med EN62841; därför behövs ingen jordningstråd.

Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DeWALTs serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1,5 mm ^2 ; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hålllet.

Förpackningsinnehåll

Förpackningen innehåller:

1Vinkelslip

1Skydd

1 Sidohandtag

1Flänsuppsättning

1Tvåpinnarsskruvnyckel

1Instruktionshandbok

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstätt under transporten.
• Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär öronskydd.

Bär ögonskydd.

Använd alltid två händer.

Använde inte skyddet för kaparbeten.

Datumkoden 19, vilken också inkluderar tillverkningsår, finns tryckt i käpan.

Exempel:

2024 XX XX

Tillverkningsår

WARNING: Modifiera aldrig elverktyget eller någon del av det. skada eller personskada skulle kunna uppstå.

1 Strömbrytare
2 Upplåsningsknapp
3 Spindellås
4 Skydd
5 Sidohandtag
6 LED-indikator (DWE4579)
7 Låsknapp (DWE4579)

Avsedd Användning

DWE4557 kraftiga vinkelslipar har konstruerats för professionell användning för vinkelslipning, kapning, slipning och stålborstning.

DWE4559, DWE4579 kraftiga vinkelslipar har konstruerats för professionell användning för slipning och skärning.

anVÄnD InTE andra slipskivor än navförsänkta trissor och pappersskiva.

WARNING! Använd inte för att såga i trä eller träsnideri. Använd inte någon typ av tandade blad. Allvarliga personskador kan förorsakas.

Använd InTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Dessa slitstarka vinkelslipar är yrkesmässiga elverktyg.

Låt InTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

Dammutsugningssystem

Dammutsugningssystemet avleder skräp som skulle kunna vara skadliga för motorn och låter ren luft passera över motorn.

Överlastskydd

DWE4579

Strömförsörjningen till motorn kommer att reduceras om motorn överbelastas. Strömförsörjningen återställs till normal när verktyget väl har kylts ner till lämplig arbetstemperatur.

Elektronisk koppling

DWE4579

Det elektroniska momentbegränsande koppling reducerar den maximala momentreaktionen till operatören om en skiva skulle kärva. Denna funktion förhindrar också att växellådan och den elektriska motorn fastnar. Nivån för den elektroniska koppling har ställts i på fabrik och kan inte ändras.

LED-indikatorlampan 6 som är monterad ovanpå handtaget fungerar som ett larm för aktiveringen av den elektroniska funktionen hos enheten såsom beskrivs ovan. Lampan kommer att aktiverar och lysa konstant när en av ovanstående kopplingar eller överbelastningsfunktioner är aktiverade. När enheten har återställts genom att lossa brytaren eller enheten fått svalnat kommer lampan att slå ifrån. Om LED-lampan blinkar konstant rådfråga ditt lokala DEWALT serviceombud.

Frikopplingsbrytare vid strömlöshet

DWE4579

På/av-omkopplaren har en frikopplingsfunktion vid strömlöshet. Om verktyget av någon anledning kopplas ifrån strömkällan måste brytaren medvetet återaktiveras.

Mjukstart

DWE4579

Mjukstart gör att maskinen bygger upp hastigheten långsamt för att undvika obehagliga ryck vid starten. Denna funktion är en särskild fördel vid arbete i trånga utrymmen.

MONTERING OCH INSTÄLLNINGAR

WARNING: För att minska risken för allvarlig pånskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Innan du återansluter verktyget, tryck ner och släpp upp avtryckaren, för att säkerställa att verktyget är avstängt.

Påmontering av sidohandtag (Bild F)

WARNING: Innan du använder verktyget, kontrollera att konsaget är ordentligt åtdraget.

För slipning, skruva fast sidohandtaget 5 ordentligt i det ena hålet 17 på ena sidan av motorhöljet (Bild F).

För skärning, skruva fast sidohandtaget 5 ordentligt i topphålet 18 eller i ett av hålen 17 på någon sida av motorhöljet.

Montering och borttagande av en slipskiva/slippapper (Bild A, D)

1. Placera verktyget på ett bord eller en plan yta med skyddet uppåt.
2. Ta bort slipskivan 12.
3. Placera gummislipskivan korrekt på spindeln 13.
4. Placera slippappret på gummislipskivan.
5. Skruva fast den gängade fästmuttern 14 på spindeln. Ringen på den gängade fästmuttern måste riktas mot gummislipskivan.
6. Tryck på spindellåsknappen 3 och vrid spindeln 13 till dess den läser på plats.
7. Skruva fast den gängade fästmuttern 14 med skiftnyckeln.
8. Öppna spindellåset.
9. Ta bort gummislipskivan, lossa den gängade fästmuttern 14 med skiftnyckeln.

Montering av en trådborste

Skruva fast trådborsten direkt på spindeln utan distansbrickan och gångad fläns.

Montering och borttagning av skyddet (Bild B)

WARNING: För att minska risken för allvarlig parkanskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.

Innan du återansluter verktyget, tryck ner och släpp upp avtryckaren, för att säkerställa att verktyget är avstängt.

SENIPP! Skyddsplåtar måste användas tillsammans med denna slip.

FÖRSIKTIGHET: Vid användning av Typ 1/41/Typ A (flapning) skivskydd för planslipning kan skivskyddet inverka med arbetsstycket och orsaka dålig kontroll.

FÖRSIKTIGHET: Vid användning av Typ 27/Typ B skivkydd för kapningsarbeten med bundna slipskivor finns det en ökad risk för exponering för avgivna gnistor och partiklar, samt exponering för skivfragment i händelse av att skivan brister.

FÖRSIKTIGHET: Vid användning av Typ 1/41/Typ A (kapning), Typ 27/Typ B (slipning) skivskydd för kaparbeten och planslipning i betong eller murverk finns det en ökad risk för exponering för damm och förlust av kontroll som kan resultera i kast.

FÖRSIKTIGHET: När du använder ett typ A (kapning) e typ B (slipning) med en stålborste av skivtyp med en tjocklek som är större än den maximala tjockleken som specificeras, kan ledningarna fastna i skydd som leder till att ledningarna går av.

Vid användning av slip DWE4557, DWE4559, DWE4579 för kapning av metall eller murverk MÅSTE en Typ A skyddskåpa användas.

nOTERa: Se Diagram över slipnings- och kapningstillbehör i slutet av detta avsnitt för att se andra tillbehör som kan användas med dessa slipmaskiner.

1. Placera vinkelslipen på ett bord med spindeln uppåt.
2. Frigör låsmekanismen 8 och håll skyddet 4 över verktyget som framgår av bilden.
3. Rikta in tapparna 9 med spåren 10.
4. Tryck ner skyddet och vrid det i läge.
5. Om det behövs kan man spänna hårdare genom att dra åt skruven 11.
6. Spänn låset.

Frigör låset för att ta av skyddet.

SENIPP! Om skyddet inte kan dras åt med justeringsskruven, använd inte verktyget. För att minska risken för personskada, tag verktyget och skyddet till ett servicecenter för att reparera eller byta ut skyddet.

Påmontering och borttagande av slip- eller kapskiva (Bild A, C–E)

V!NING: Använd inte en skadad skiva.

1. Placera verktyget på ett bord, med skyddet uppåtvänt.
2. Sätt på stödflänsen 12 korrekt på drivaxeln 13 (Bild C).
3. Placera skivan 15 på stödflänsen 12 (Bild D). När du sätter på en skiva med höjt nav, se till att det upphöjda navet 16 är vänt mot stödflänsen 12.
4. Skruva på den gängade klämmuttern 14 på drivaxeln 13 (Bild E):
   a. Ringen på den gängade klämmuttern 14 måste vara vänd mot skivan vid montering av en slipskiva (Bild E1);

b. Ringen på den gängade klämmuttern 14 måste vara vänd mot skivan vid montering av en slipskiva (Bild E2).

1. Tryck på knappen för drivaxelns lås 3 och vrid drivaxeln 13 till dess den läser på plats (Bild D).
2. Släpp loss drivaxelns lås.
3. För att avlägsna skivan, lossa den gängade klämmuttern 14 med den tvåstiftade skiftnyckeln.

Före användning

• Sätt på skyddet och lämplig skiva eller trissa. Använd inte alltför slitna skivor eller trissor.
• Se till att den inre och den yttre flänsen är korrekt monterade. Följ instruktionerna som ges i tabellen Slipnings- och kapningstillbehör.
• Se till att skivan eller trissan roterar i pilarnas riktning på tillbehöret och på verktyget.
• Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på flisor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. Skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare bort från tillbehörets rotationsplan, och kör elverktyget med maximal tomgångshastighet under en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning.

ANVÄNDNING

Bruksanvisning

VARNING: laktta alltid säkerhetsinstruktionerna och tillampbara bestämmelser.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.

Innan du återansluter verktyget, tryck ner och släpp upp avtryckaren, för att säkerställa att verktyget är avstängt.

WARNING:

Se till att allt material som ska slipas eller kapas sitter stadigt på plats.

• Säkra och stöd arbetsstycket. Använd klämmor eller ett skruvstäd för att stödja arbetsstycket vid ett stabilt underlag. Det är viktigt att fästa och stödja arbetsstycket för att förhindra rörelser hos arbetsstycket och att kontrollen förloras. Rörelser hos arbetsstycket eller förlust av kontrollen kan skapa faron och orsaka personskador.

• Stöd skivor eller överdimensionerade arbetsstycken för att minimera att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av skivan.

• Använd alltid vanliga arbetshandskar när verktyget används.

• Applicera bara ett försiktigt tryck på verktyget. Utsätt inte skivan för sidotryck.
• Undvik att överlasta. Fortsätt att köra elverktyget utan belastning under flera minuter efter att elverktyget utsatts för kraftig belastning för att kyla tillbehöret. Vidrör inte slip- och kapskivor innan de har svalnat. Skivan kan bli mycket het under arbetet.
• Arbeta aldrig med slipkoppen utan lämpligt skydd på plats.
• Använd inte elverktyget med en kapställning.
• Använd aldrig material som är oförenligt med slipprodukter.
• Var medveten om att hjulet fortsätter att rotera efter att verktygen är avstängda.
• Verktyget är inte konstruerats för att användas med en slipkopp.
• Använd inte separata reducerande bussningar eller adaptrar för att anpassa stora hål på slipskivor.

VÄRNING: För att minska risken för allvarlig personskada, tilland ALLTID korrekt handställning, så som visas.

WARNING: För att minska risken för allvarlig personskada, har ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handplacering innebär en hand på sidohandtaget 5 och den andra handen på själva verktyget, så som visas i Bild A.

Strömbrytaren är utrustad med en upplåsningsknapp.

För att köra verktyget, tryck ned upplåsningsknappen 2 och tryck sedan på strömbrytaren 1.

Släpp upplåsningsknappen 2. För att stoppa verktyget, släpp knappen.

Låsknapp (Bild A)

DWE4579

För kontinuerlig gång tryck in läsknappen 7 och släpp strömbrytaren.

För att stoppa verktyget, tryck på på/av-strömbrytaren igen. Låsknappen kan tas bort permanent utan att kompromissa med uppfyllelsen med tillsynsorganet som visas på namnplattan. Borttagning av låspinnen måste göras av ett DEWALT servicecenter.

Vridaxellås (Bild A)

Vridaxellåset 3 finns för att förhindra att drivaxeln roterar under installation eller borttagande av trissor. Använd bara vridaxellåset när verktyget är avstängt, bortkopplat från strömförsörjningen, och har stannat helt och hållet.

OBSERVERA: För att minska skaderisken på verktyget, koppla inte in drivaxelns lås medan verktyget arbetar. Skada på verktyget kommer att uppstå, och påmonterat

tillbehör kan snurra loss och möjligen resultera i personskada.

För att koppla in läset, tryck ner knappen för drivaxellåset och vrid drivaxeln tills du inte kan vrida drivaxeln längre.

Metallappliceringar

När du använder verktyget i metalltillämpningar, se till att en jordfelsbrytare (RCD) har satts in, för att undvika kvarvarande risker orsakade av metallspån.

Om RCD-n bryter strömförsörjningen, ta verktyget till ett behörigt reparationsombud för DEWALT.

VARNING: Under extrema arbetsförhållanden kan läande damm ansamlas inuti maskinens käpa vid arbete med metall. Detta kan resultera i att den skyddande isoleringen i maskinen försämras, med en potentiell risk att få en elektrisk stöt.

För att undvika ansamling av metallspån inuti maskinen rekommenderar vi daglig rensning av ventilationsspringorna.

Se Underhåll.

Sågning i metall

För kapning med belagda slipmedel, använd alltid en skyddsvakt typ A.

Vid kapning, arbeta med måttlig matning som är lämplig för materialet som kapas. Minska inte hastigheten på kapskivan genom att luta eller pendla maskinen.

Minska itne hastigheten hos skivor som körs genom att använda sidotryck.

Maskinen måste alltid arbeta i en sliprörelse uppåt. I annat fall finns risken att den skjuts okontrollerat ut från kapstället.

Vid kapning av profiler och fyrkantstänger är det bäst att börja vid det smalaste tvärsnittet.

Grovslipning

Använd aldrig en kapskiva för grovslipning. Använd alltid skydd typ B.

Bästa grovbearbetningsresultatet uppnås vid inställning av maskinen i en vinkel 30° till 40°. Flytta maskinen fram och tillbaka med ett måttligt tryck. På detta sätt kommer inte arbetsstycket att bli för hett, missfärgas eller spår skapas.

Kapning av sten

Maskinen skall endast användas för torrkapning. För kapning av sten, det är bäst att använda diamantkapskivor och endast arbeta med maskinen med dammskyddsmask.

Arbetsråd

Var försiktig när skåror kapas i väggar i byggnadskonstruktioner.

För öppningar i väggar i byggnadskonstruktioner gäller landsspecifika bestämmelser. Dessa bestämmelser måste tas i beaktande under alla förhållanden. Innan arbetet påbörjas rådfråga ansvarig byggnadsingenjör, arkitekt eller byggnadsledare.

Användning av sliprondeller

VÄRNING: Ansamling av metalldamm. Omfattande användning av sliprondeller i metalltillämpningar kan resultera i ökad risk för elektrisk stöt. För att minska denna risk, sätt in en RCD före användning, och rengör ventilationsspringorna dagligen genom att blåsa in torr tryckluft i ventilationsspringorna enligt nedanstående underhållsanvisningar.

UNDERHÅLL

Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken för allvarlig parkanskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Innan du återansluter verktyget, tryck ner och släpp upp avtryckaren, för att säkerställa att verktyget är avstängt.

Pop-off-borstar

Motorn stängs automatiskt av, vilket indikerar att kolborstarna är nästan utslitna och att verktyget behöver service. Kolborstarna kan inte servas av användaren. Ta verktyget till ett behörigt reparationsombud för DEWALT.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

WARNING: Blås bort smuts och damm från huvudkåpan med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VARNING: Använd aldrig lösningsmedel eller andra skärpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Valfria tillbehör

VARNING: Eftersom andra tillbehör än de som erbjuds av DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Tillbehörstabell

	Max. [mm]		[mm]	Min. Rotation [min. ^-1 ]	Yttre hastighet [m/s]	Gängad hållängd [mm]
	D b d
—D —	180 6		22.23	8.500 80
	230 6		22.23	6.500 80
DWE4557 /DWE4597	180 -	8.500 80 -
	75 30	M14 8.5	00 45 25,0
	180 12	M14 8.5	00 80 25,0
	230 12	M14 8.5	00 80 25,0

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas vilket minskar behovet av rämaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på

www.2helpU.com.

Ytterligare information för skydd och tillbehör
När du använder segmenterade diamantskivor, använd endast diamantskivor med ett perifert gap som inte är större än 10 mm och negativ spånvinkel.
ANVÄND INTEsegmenterade diamantskivor med ett perifert gap större än 10 mm och/eller en positiv spånvinkel.
För alla tillbehör för slipning och stålborstning måste den lägsta delen av tillbehöret finnas i skyddshöljet med 2 mm eller mer fritt utrymme till skyddets nedre kant.

Tabellen slipnings- och kapningstillbehör
Typ av skydd Tillbehör Beskrivning Hur slipen sätts på
Skydd av typ B		Slipskiva med försänkt nav	Skydd av typ BStödflänsTrissa av typ 27 med försänkt nav[Hc2K]Gångad klämmutter
		Rondelltrissa
		Trådtrissor
		Trådtrissor med gångad mutter	Skydd av typ BTrådtrissa
		Trådkopp med gångad mutter	Skydd av typ BStålborste
		Stödrondell/sandpapper	Skydd av typ BStödrondell av gummiSandskivaGångad klämmutter
Typ av skydd Tillbehör Beskrivning Hur slipen sätts på
Skydd av typ A		Betongkapskiva, belagd	Skydd av typ ASkydd av typ A
		Metallkapskiva, belagd	Stödfläns
Skydd av typ AELLERSkydd av typ B		Kaptrissor med diamanter	KaptrissaGängad klämmutter

VARNING! Använd inte för att såga i trä eller träsnideri.

A. I am ind inte någon typ av tandade blad. Allvarliga personskador kan förorsakas.
