MANUAL DE UTILIZADOR DS122CD THOMSON

INSTRUÇÕES DE FUNCIONAMENTO

ANTES DE UTILIZAR ESTE APARELHO, LEIA ATENTAMENTE ESTE MANUAL DE INSTRUÇÕES E GUARDE-O PARA CONSULTA POSTERIOR.

Iniciação	60
Advertências e instruções de segurança 60
Conteúdo da caixa 62
Descrição das peças 62
Antes de começar	65
Funcionamento	65
Utilização	66

Aviso relativo às pilhas	69
Proteção do ambiente	70
Informações adicionais	71
Declaração de conformidade	71
Garantia	71

Iniciação

• Tire o aparelho da caixa.
• Retire todos os materiais da embalagem do produto.
• Coloque os materiais da embalagem na caixa ou elimine-os em segurança respeitando as instruções de reciclagem presentes na embalagem do aparelho.

Advertências e instruções de segurança

Deve ter lido e compreendido todas as instruções antes de utilizar este aparelho. Em caso de danos resultantes do incumprimento das instruções, a garantia não se aplica.

1. Nunca retire o compartimento deste aparelho.
2. Nunca coloque este aparelho por cima de outro equipamento elétrico.
3. Proteja o fio de alimentação de forma a evitar pisá-lo ou prendê-lo, especialmente ao nível das tomadas e do ponto de saída do aparelho. Verifique se a tensão de alimentação corresponde à tensão indicada na placa situada na parte traseira do aparelho. Quando desligar a tomada, retire sempre a ficha da tomada. Nunca puxe pelo próprio cabo de alimentação. Antes de ligar a tomada, certifique-se de que efetuou todas as ligações.
4. Utilize apenas equipamentos/acessórios recomendados pelo fabricante.
5. Confie todas as reparações do aparelho a reparadores qualificados. É necessária uma reparação quando o aparelho estiver danificado, de qualquer forma, nomeadamente:

- se o cabo de alimentação estiver danificado;

- em caso de derrame de líquidos ou de inserção de objetos no aparelho;

- em caso de exposição do aparelho à chuva ou à humidade;

- se o aparelho não funcionar normalmente;

- ou se o aparelho tiver caído ou sofrido um choque.

1. A placa de características encontra-se na parte inferior do aparelho.

2. Nunca bloqueie os orifícios de ventilação.

3. Certifique-se de que dispõe de espaço suficiente para garantir a ventilação. Coloque o produto numa superfície estável.

4. Este aparelho deve ser utilizado num ambiente ameno, protegido da luz direta do sol, das chamas fortes ou do calor, dos aparelhos de aquecimento, dos fogões ou de qualquer outro aparelho (incluindo amplificadores) que geram calor. Não o instale perto de fontes de calor.

5. As baterias (conjunto de baterias ou pilhas instaladas) não devem ser expostas a um calor excessivo, como raios de sol, um incêndio, etc.

6. Desligue sempre o aparelho antes de limpá-lo. Não lubrifique este aparelho. Limpe-o com um pano macio. Não utilize produtos abrasivos nem produtos de limpeza agressivos.
7. Certifique-se de que consegue aceder facilmente ao fio de alimentação, à ficha ou ao adaptador, para poder desligar este aparelho da tomada elétrica, se necessário.
8. Não utilize este aparelho próximo de um ponto de água. Não deve entrar em contacto com gotas nem salpicos. Não utilize este aparelho num ambiente húmido ou molhado.
9. Desligue este aparelho em caso de trovoada ou se não o utilizar durante um longo período de tempo.
10. Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência ou de conhecimentos, caso sejam supervisionados ou tenham recebido instruções sobre a utilização do aparelho em total segurança e caso tenham compreendido os riscos associados. As crianças não devem brincar com o aparelho, nem com o cabo (risco de asfixia). A limpeza e a manutenção não devem ser realizadas por crianças sem vigilância.
11. Este aparelho deve ser alimentado apenas sob a muito baixa tensão de segurança correspondente à marcação no aparelho.
12. A bateria deve ser retirada do aparelho antes de eliminá-lo. O aparelho deve estar desligado da corrente quando retirar a bateria.
13. O produto deve estar a uma distância mínima de 20 cm do corpo humano quando estiver em funcionamento.
14. Este aparelho está reservado a um uso doméstico; não o utilize no exterior.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

ADVERTÊNCIA:

Aparelho a Laser de Classe 1

Atenção: não toque na lente laser.

O símbolo do relâmpago num triângulo equilateral adverte os utilizadores para a presença, dentro do aparelho, de tensões elétricas perigosas não isoladas suficientemente potentes para apresentar um risco de eletrocussão.

O ponto de exclamação num triângulo indica a presença de instruções importantes relativas ao funcionamento e à manutenção (reparação) na documentação que acompanha o aparelho.

Material de classe II
Corrente contínua
Corrente alternada
Apenas para uso no interior

Conteúdo da caixa

Verifique e identifique o conteúdo da sua caixa:

• Unidade principal
• Telecomando
• Manual do utilizador
• Cabo Line in

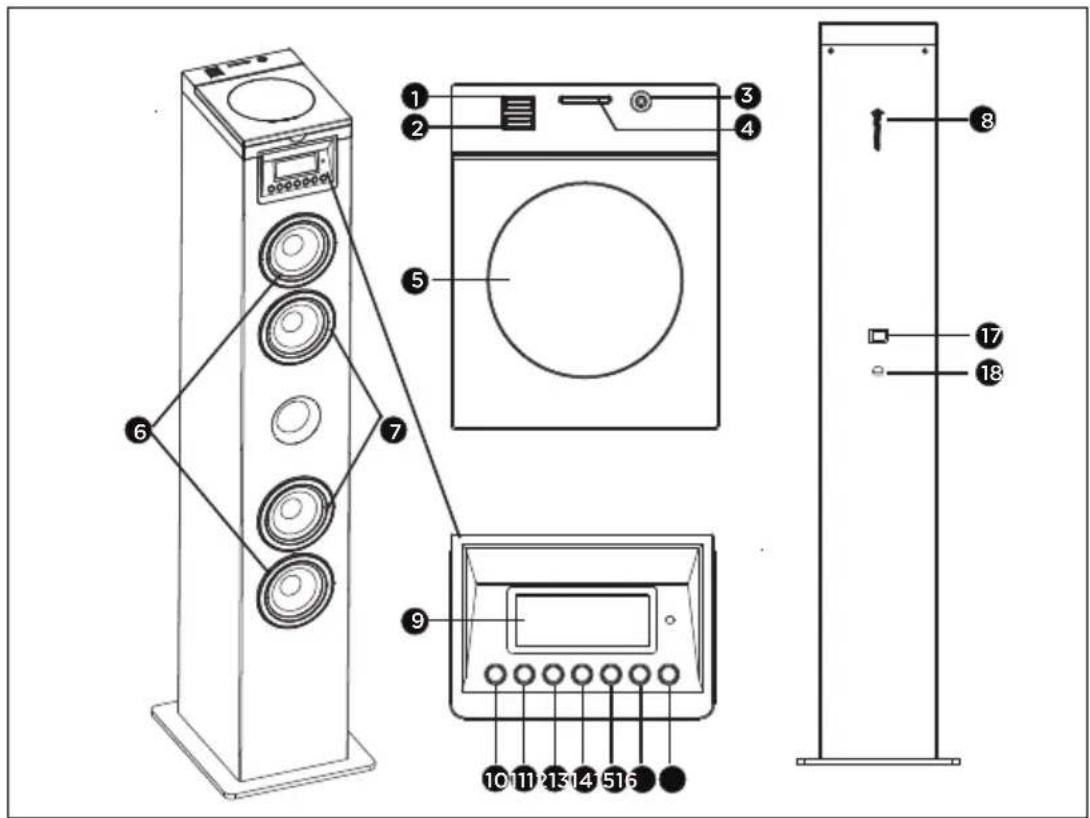

Descrição das peças

1. Carregamento por USB
2. Entrada USB
3. Entrada de áudio

Ligue um dispositivo de áudio externo

1. Ranhura SD
2. Porta do CD
3. Altifalante tweeter
4. Altifalantes
5. FM antenna
6. Painel de visualização

Apresenta o estado atual

1. Inativo

Ligue a unidade e passe para o modo inativo

1. Fonte

Selezione uma fonte: CD, Bluetooth, USB, FM ou ENTRADA DE ÁUDIO

12.

Passar para a faixa anterior

Sintonizar uma estação de rádio

Prima e mantenha premido o botão para

Procurar dentro de uma faixa / USB

13.

Iniciar ou fazer uma pausa na reprodução

14.

Passar para a faixa seguinte

Sintonizar uma estação de rádio

Prima e mantenha premido o botão para

Procurar dentro de uma faixa / USB

1. VOL -

Aumente o volume

1. VOL +

Diminua o volume

1. Interruptor da energia

Ligue ou desligue a sua torre

1. Alimentação AC

Fio da alimentação

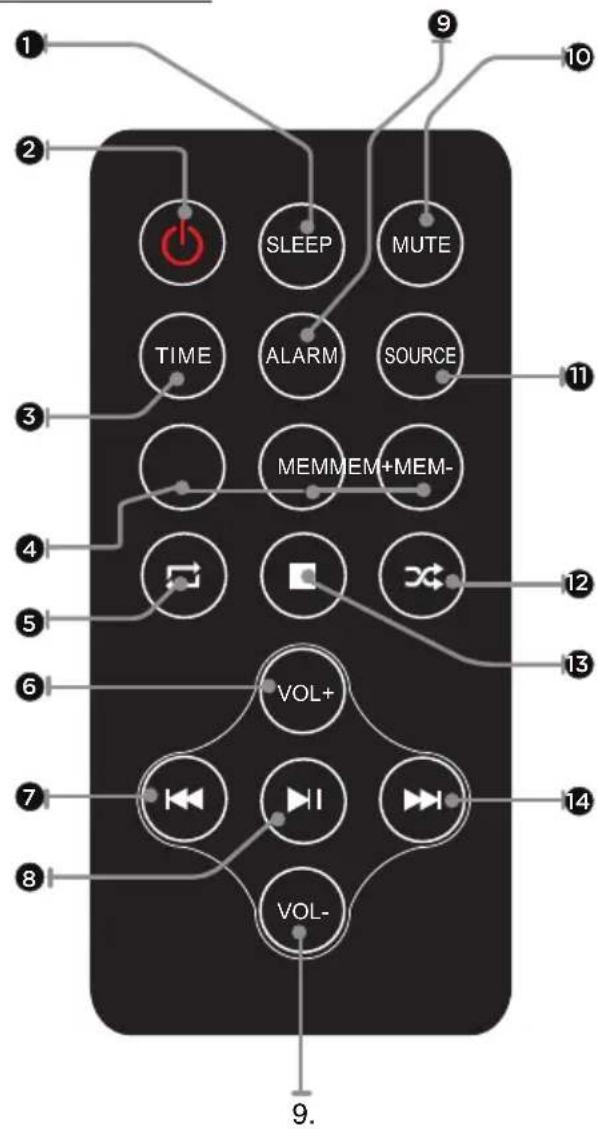

Telecomando

1 2 3 4 5 6 7 8 9 SLEEP MUTE TIME ALARM SOURCE MEMMEM+MEM- VOL+ I VOL- 10 11 12 13 14

Funções do comando de controlo remoto:

1. SLEEP

Mantenha premido para definir o tempo até adormecer, para desligar a torre após o tempo decorrido

2. POWER

Prima para ligar e desligar a torre

3. TIME

Prima para acertar o despertador no modo inativo

1. MEM / MEM+ / MEMPrima

MEM para guardar a estação de rádio atual num canal predefinido.

Prima MEM+/MEM- para escolher as estações FM

5.

Seleccionar a reprodução repetida no modo CD

1. VOLUME+

Prima para ajustar o volume+

7.

Passar para a faixa anterior

8.

Iniciar ou fazer uma pausa na reprodução

1. VOLUMEPrima

para ajustar o volume-

1. ALARM

Prima para acertar o despertador no modo inativo

1. MUTE

Prima para desligar o som ou restaurar o volume

1. SOURCE

Selecione uma fonte: CD, Bluetooth, USB, FM ou Entrada de áudio

1. Selecionar o modo de reprodução aleatória no modo CD

14.

Parar a reprodução

1. Passar para a faixa seguinte

Utilização: O telecomando funciona com 1 pilha de lítio CR2025 (incluída). Para alimentar o telecomando, retire a aba isoladora da parte traseira.

Antes de começar

Posicione o aparelho no local desejado. Ligue a ficha à tomada elétrica e acenda-a se necessário.

Alimentação principal do aparelho: 230 V 50 Hz

Ligue a ficha de alimentação principal à tomada da rede elétrica (230 V).

Atenção:

• Antes de utilizar a unidade, verifique que a alimentação elétrica é compatível com os 230 V (50 Hz) da unidade.
• Não ligue nem desligue o cabo de alimentação com as mãos molhadas.
• Quando prever que não vai utilizar o aparelho durante algum tempo (férias, etc.), desligue o aparelho da tomada da rede elétrica.
• Para desligar a ficha de alimentação, pegue na ponta da ficha; não puxe pelo cabo, evitando assim um risco de eletrocussão provocado pelo cabo danificado.

Standby automático

Ao ler suportes áudio a partir de um periférico, a micro-aparelhagem passa automaticamente para Stand-by:

• não pressionar nenhum botão durante 10 minutos;
• o periférico ligado não transmitir qualquer dado áudio há 10 minutos.

Funcionamento

Prima o botão POWER para ligar (ON) ou desligar (OFF) o aparelho.

Ajustar o volume com o comando de controlo remoto

Prima o botão Volume + para aumentar o volume e no botão Volume - para diminuir o volume. Verifique a exibição ao ecrã, que deve confirmar o ajuste do volume.

Função Silêncio

Prima o botão (silêncio) do comando de controlo remoto. O volume é colocado em silêncio e «Mute» (silêncio) surge no ecrã LCD. Prima de novo neste botão para anular a função silêncio.

Acertar o relógio

Quando ligar a unidade à alimentação, ou se faltar a eletricidade, o ecrã LCD apresenta "0:00". A unidade deverá estar no modo de espera para acertar o relógio.

1. Prima o botão TIME e os dígitos do ecrã começam a piscar.
2. Prima repetidamente o botão ou até acertar a hora certa. Prima TIME para confirmar o acerto das horas.
3. Os dígitos dos minutos no ecrã começam a piscar.
4. Prima repetidamente o botão ◀◀ ou ▶▶ até acertar os minutos certos. Prima TIME para confirmar o acerto dos minutos.

Acertar o despertador

Esta unidade pode ser utilizada como despertador. CD/USB/FM é ativado para tocar a uma hora predefinida.

1. Prima para colocar a unidade no modo inativo.
2. Certifique-se de que acertou corretamente o relógio.
3. Prima e mantenha premido o botão ALARM no estado de desligado. O ecrã começa a piscar a mensagem ON (ligado) para selecionar o acerto do despertador.

4. Prima ALARM para confirmar. A apresentação das horas pisca.

5. Prima repetidamente o botão ◀◀ ou ▶▶ para acertar as horas. Prima ALARM para confirmar.

6. Prima ou para acertar os minutos.

7. Prima ALARM para confirmar e depois prima ◀◀ ou ▶▶ para selecionar o estado CD/FM/USB.Prima ALARM para confirmar.

8. O volume aumenta gradualmente de 0 a 20.

9. Prima o botão ALARM no estado de desligado. O ecrã começa a piscar a mensagem ON (ligado) para selecionar o acerto do despertador.

10. Prima ou para selecionar OFF (desligado) para cancelar o despertador.

Modo de adormecer

Prima e mantenha premido o botão SLEEP. O ecrã começa a piscar. Prima repetidamente o botão atéque o ecrã apresente os minutos que deseja escolher. Pode escolher de 10 a 90 minutos.

Pisca três vezes para confirmar e voltar à apresentação anterior. Se desejar cancelar o modo de adormecer, prima OFF. Após piscar três vezes, o modo de adormecer é cancelado.

Utilização

Reproduzir um disco

1. Prima repetidamente SOURCE para selecionar como fonte o DISC.
2. Insira um CD com o lado impresso virado para cima.
3. A reprodução começa automaticamente. Se não for o caso, prima ▶II
4. Prima VOL+/VOL- para ajustar o volume.

Pausa ou continuar a reprodução

1. Durante a reprodução, prima para fazer uma pausa/continuar a reprodução.
2. Durante a reprodução, mantenha premido o botão ou para avançar/retroceder rapidamente.

Passar para outra faixa

Para CD:

1. Prima ou para selecionar outra faixa.
2. Prima VOL+/VOL- para ajustar o volume.

Para discos de MP3 e dispositivos USB/SD:

1. Prima ou para selecionar uma faixa ou ficheiro.
2. Prima VOL+/VOL- para ajustar o volume.

Procurar dentro de uma faixa

1. Durante a reprodução, prima e mantenha premido ou .
2. Deixe de premir para continuar a reprodução normal.

Ouvir rádio

Pode programar um máximo de 20 estações de rádio predefinidas (FM).

1. Prima o botão SOURCE para selecionar o modo de rádio. A unidade entra no modo de rádio FM.
2. Prima ou para procurar a estação de rádio.
3. Seleção a estação de rádio desejada, premindo ou .
4. Quando encontrar uma estação que deseje guardar, prima o botão MEM no telecomando. "P01" é apresentado no ecrã. Prima MEM+/MEM- até que o número desejado da posição da memória apareça no ecrã. Prima de novo MEM para confirmar e guardar a estação atual.
5. (automático) Prima e mantenha premido o botão MEM. A unidade começa a procurar automaticamente as frequências. Todas as estações disponíveis são programadas pela ordem da força da onda de rádio. A primeira estação de rádio programada é transmitida automaticamente.

ATENÇÃO: Para uma receção ótima, estique por completo e ajuste a posição da antena.

Modo Bluetooth

Deverá seguir várias etapas para conectar o seu telemóvel:

1. Ative o Bluetooth a partir do seu telemóvel (consulte o modo de utilização do seu telemóvel).
2. Prima o botão ⏻ POWER para ligar o aparelho, e prima o botão SOURCE de forma repetida até que «Bluetooth» surja no ecrã LED. Ficará assim pronto para ser aparelhado automaticamente.
3. Com o seu telemóvel, procure o aparelho Bluetooth designado « DS120CD ».
4. O seu telemóvel detetará «DS120CD» e irá propor-lhe que se conecte ou não. Para se conectar, utilize a palavra-passe 0000 (se for o caso). Depois de efetuada a ligação, o símbolo «Ligado» surgirá no ecrã LED.

Ligação automática com o seu Smartphone

O aparelhamento só é necessário aquando da primeira conexão do dispositivo ao telemóvel. Logo que o aparelho fique aparelhado ao telemóvel, este conecta-se automaticamente ao aparelho quando este está ligado, se o Bluetooth estiver ativo no smartphone. Na próxima vez que ligar o aparelho, este irá conectar-se automaticamente ao telemóvel conectado em último.

Mantenha o botão Bluetooth premido para desconectar a função Bluetooth.

Reprodução a partir de um periférico Bluetooth

Após a realização do aparelhamento Bluetooth, prima o botão para lançar a reprodução.

Prima o botão ou para passar para a faixa anterior ou seguinte. Para pausar ou retomar a reprodução, prima de novo o botão

Reproduzir a partir de um dispositivo de áudio externo

Pode reproduzir a partir de um dispositivo de áudio externo, como um leitor de MP3, através desta unidade.

Entrada Line-in (Requer um cabo de 3,5 mm)

1. Ligue um cabo de 3,5 mm à entrada Line-in no painel superior. Ligue a outra extremidade do cabo de 3,5 mm num leitor de MP3 ou outro dispositivo de áudio.
2. Prima o botão para ligar a unidade.
3. Prima o botão SOURCE para passar para o modo Line-in.
4. Use os controlos no dispositivo cometado para começar a reproduzir áudio através da unidade.

Usar a entrada USB/SD

1. Ligue a sua unidade de disco USB ou cartão SD na entrada USB ou ranhura SD.
2. Prima o botão SOURCE para selecionar o modo USB ou SD. A unidade pode reproduzir automaticamente. Se não for o caso, prima.
3. Prima ou para selecionar a faixa.
4. Prima VOL+/VOL- para ajustar o volume.

Notas:

- A porta USB/SD é sensível. Uma má utilização pode tornar o funcionamento do equipamento instável.

Carregamento por USB

Existe um carregador USB no topo da unidade, para carregar pequenos dispositivos, como Smartphones que possam ser carregados por USB.

Potência de saída: 5V/1A máx

Este produto contém uma ou várias pilhas.

• Utilize as pilhas corretamente para evitar qualquer ferimento ou um incêndio causado por uma fuga, um sobreaquecimento, uma explosão, uma erosão ou qualquer outro dano.
• Mantenha as pilhas novas e usadas fora do alcance das crianças ou de qualquer pessoa vulnerável. Se o compartimento das pilhas não fechar bem, deixar de utilizar o produto.
• Se o líquido de uma pilha alcalina entrar em contacto com a pele e/ou os olhos, lave-os imediatamente com água limpa e consulte um médico.
• Na ocorrência de uma fuga de líquido da pilha alcalina, limpe o líquido com um pano e substitua a pilha por uma nova.
• Não engolir a(s) pilha(s). Se a pilha tipo botão for engolida, pode provocar queimaduras internas graves em apenas 2 horas e causar morte. Se a pilha for engolida, contacte imediatamente um centro de informação antivenenos e consulte um médico.
• Utilize pilhas AA Ni-MH, alcalinas ou de lítio.
• Não carregue estas pilhas. O carregamento de pilhas não recarregáveis provoca emissões de gás e/ou de calor que podem provocar explosões e/ou incêndios.
• Não utilize diferentes tipos de pilhas ou pilhas novas e antigas em simultâneo.
• Insira as pilhas de acordo com a polaridade (+ e -) correta.
• Não coloque em contacto os mesmos polos das pilhas.
• Retire rapidamente as pilhas gastos. Risco de explosão da pilha caso esta não seja corretamente substituída ou caso o aparelho não seja utilizado durante algum tempo.
• Substitua a pilha por um modelo idêntico ou equivalente.
• As pilhas (ou conjunto de pilhas ou baterias) não devem ser expostas a um calor excessivo, como raios de sol, um incêndio, etc.
• Não aqueça as pilhas e não as elimine no fogo ou na água.
• Não retire as pilhas com pinças metálicas e não utilize objetos metálicos, tal como a ponta de uma caneta ou pinças. Evite deformar, esmagar e perfurar as pilhas.
• Não desmonte as pilhas.
• Tape as extremidades das pilhas com fita adesiva para evitar explosões e a combustão ao eliminá-las.
• Pense no ambiente no momento de eliminar as pilhas
• Não elimine as pilhas com o lixo doméstico.
• No momento da eliminação das pilhas, respeite a regulamentação local em vigor em matéria de eliminação.

AVISO DA BATERIA

MANTER FORA DO ALCANCE DAS CRIANÇAS

Engolir pode provocar queimaduras químicas, perfuração dos tecidos moles e morte. Podem ocorrer queimaduras graves no prazo de 2 horas após a ingestão. Consulte um médico imediatamente.

Tipo Características	técnicas	Tipo Características	técnicas
Altifalante banda larga	3” (5 W)*4 Frequência	sem fios 2 402 - 2 480	MHz
Potência de pico 60 W	Frequência FM 88,8	108 MHz
Potência RMS 10 W
Consumo de energia	0,6 W Versão do Bluetooth	5.0
Potência de entrada	100-230 v,50/60 Hz Distância de transmissão		10 m
Impedância da coluna	8 Ω Potência de saída máxima (EIRP)		0.02 dbm
Frequência da coluna	60 Hz - 20K Hz Entrada/Saída CD, Bluetooth,		Entrada principal, FM, USB
Relação S/B ≥ 75 dB	Distorção	< 1 %
Nome de emparelhamento Bluetooth	DS120CD	Dimensões	138 x 178 x 860 mm

Nota: a distância de ligação máxima é de cerca de 10 metros. Coloque a sua coluna Bluetooth o mais próximo possível deste aparelho para evitar a perturbação da ligação.

Num ambiente com descargas eletrostáticas, o aparelho poderá desligar-se. Para isso, o utilizador deve recarregar a bateria e reiniciar o aparelho.

Proteção do ambiente

O seu produto foi concebido e fabricado com materiais e componentes de elevada qualidade, que podem ser reciclados e reutilizados.

Importa chamar a atenção para os aspetos ambientais da eliminação das baterias.

Quando o símbolo do caixote do lixo com uma cruz estiver presente num produto, isso significa que o produto está abrangido pela Diretiva Europeia 2002/96/CE. Informe-se sobre o sistema local de recolha seletiva de produtos elétricos e eletrónicos. Aja em conformidade com as regras locais e não elimine os seus produtos antigos juntamente com o lixo doméstico. A eliminação deste produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde humana.

Informações adicionais

• Para poupar energia, quando o aparelho não emite qualquer sinal sonoro durante algum tempo, este coloca-se automaticamente em modo de Standby. Pode ligá-la usando novamente o botão da energia
• Em caso de chamada recebida quando o sistema DS120CD/DS121CD/DS122CD está ligado ao seu telemóvel para reproduzir música, a reprodução é de imediato colocada em pausa quando atende a chamada e esta é retomada no fim da chamada (em função do tipo de telemóvel, a reprodução poderá, por vezes, permanecer em pausa após a conclusão da chamada).
• A palavra Bluetooth ^® , a marca e o logotipo são marcas registadas pertencentes à Bluetooth SIG, Inc. e qualquer utilização destas marcas por parte da Bigben Interactive ocorre com licença. As outras marcas e nomes comerciais pertencem aos seus respetivos proprietários.
• THOMSON é uma marca da Talisman Brands, Inc. utilizada sob licença pela Bigben Interactive.
• Este produto é fabricado e vendido sob a responsabilidade da Bigben Interactive.
• THOMSON e o logotipo THOMSON são marcas utilizadas sob licença pela Bigben Interactive – para mais informações: www.thomson-brand.com.
• Quaisquer outros produtos, serviços, denominações sociais, marcas, designações comerciais, nomes de produtos e logotipos referido no presente são da propriedade dos respetivos titulares.

Declaração de conformidade

- Pela presente, a Bigben Interactive declara que o equipamento radioelétrico do tipo DS120CD/DS121CD/DS122CD está em conformidade com a diretiva 2014/53/UE. O texto completo da declaração UE de conformidade está disponível no seguinte endereço eletrónico: https://www.bigbeninteractive.com/support/

Garantia

Este produto é garantido pela Bigben durante 2 anos a partir da data de compra, salvo nos países do Espaços Econômico Europeu que ofereçam uma garantia de maior duração. Recomendamos que conserve o seu talão de compra para uma eventual reclamação. A garantia cobre as avarias devidas a material defeituoso, a um elemento em falta ou a um defeito de fabrico. Neste caso, contacte o apoio técnico: Para qualquer problema com um produto defeituoso, contacte o estabelecimento onde adquiriu o produto, munido do seu talão. A garantia não cobre problemas de utilização não conforme.

Support

Para mais informações poderá contactar o nosso serviço Support, mas recomendamos que antes recolha o máximo de informações sobre o problema que encontrar neste produto.

Email : [e-mail]

Fabricado na China

Fabricant : Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France
