Tipo de produto	Toca-discos de vinil
Marca	Prixton
Modelo	VC600
Alimentação	Adaptador de corrente contínua 5V
Velocidades de reprodução	33, 45 e 78 rotações por minuto
Função Bluetooth	Sim, modo Bluetooth integrado
Função USB/TF	Reprodução e gravação a partir de pen drive USB ou cartão TF
Função FM	Rádio FM integrada com antena
Entrada auxiliar	Tomada AUX para fonte de áudio externa
Saída de áudio	Saída de linha RCA (canais L e R)
Tomada para fone de ouvido	Sim, para audição pessoal
Alto-falantes integrados	Sim, alto-falantes estéreo
Tipo de cabeçote de leitura	Substituição de agulha e cartucho possíveis
Parada automática	Sim, comutável LIGA/DESLIGA
Display digital	Visor LED para as funções
Antena FM	Antena de fio inclusa
Alça de transporte	Sim, integrada
Tampa de proteção	Sim, rebatível
Lubrificação do braço	Necessária para uma descida suave
Garantia	2 anos
Conformidade	Diretiva 2014/53/UE

Perguntas frequentes - VC600 Prixton

Como conectar meu telefone via Bluetooth?

Certifique-se de que o braço está no seu suporte. Pressione a tecla M para selecionar o modo Bluetooth. No seu telefone, ative o Bluetooth e procure o dispositivo. Selecione o nome Prixton VC600 para emparelhar.

Como gravar um vinil no USB?

Insira um pen drive USB ou um cartão TF. Mantenha a tecla M pressionada até que REC apareça. Pressione PLAY/PAUSE para iniciar a gravação. Pressione novamente M para parar.

Como alterar a velocidade de rotação?

Use o seletor de velocidade localizado na parte superior do toca-discos. Você pode escolher entre 33, 45 e 78 rotações por minuto de acordo com seu disco.

Como substituir o cabeçote de leitura?

Empurre o dispositivo de travamento para liberar o braço. Solte o cabeçote de leitura do cartucho, remova-o e substitua por um novo. Tome cuidado para não danificar os cabos.

Como limpar a agulha?

Use uma pequena escova macia embebida em álcool. Escove o cartucho de trás para frente. Substitua o cabeçote de leitura a cada 250 horas aproximadamente.

Por que o braço desce muito rápido?

O mecanismo de descida pode precisar de lubrificação. Mantenha a alavanca abaixada e levante/abaixe manualmente o braço várias vezes para distribuir o lubrificante. Se o problema persistir, aplique um spray lubrificante multiuso na área indicada.

Como usar a entrada auxiliar?

Certifique-se de que o braço está no suporte. Conecte um cabo AUX à entrada AUX do toca-discos e à sua fonte de áudio. O toca-discos mudará automaticamente para o modo AUX. Observe que as outras funções serão desativadas.

Como ouvir o rádio FM?

Coloque o braço no suporte. Pressione a tecla M para mudar para o modo FM. Use os botões de navegação para procurar estações. A antena FM deve estar estendida.

O que fazer se o toca-discos não ligar?

Verifique se o adaptador de corrente está corretamente conectado ao toca-discos e a uma tomada elétrica funcional. Certifique-se de que o interruptor LIGA/DESLIGA está na posição ON.

Como transportar o toca-discos com segurança?

Coloque a tampa no cabeçote de leitura para protegê-lo. Prenda o braço mecânico com o clipe do suporte. Feche a tampa de proteção e use a alça de transporte para movê-lo.

MANUAL DE UTILIZADOR VC600 Prixton

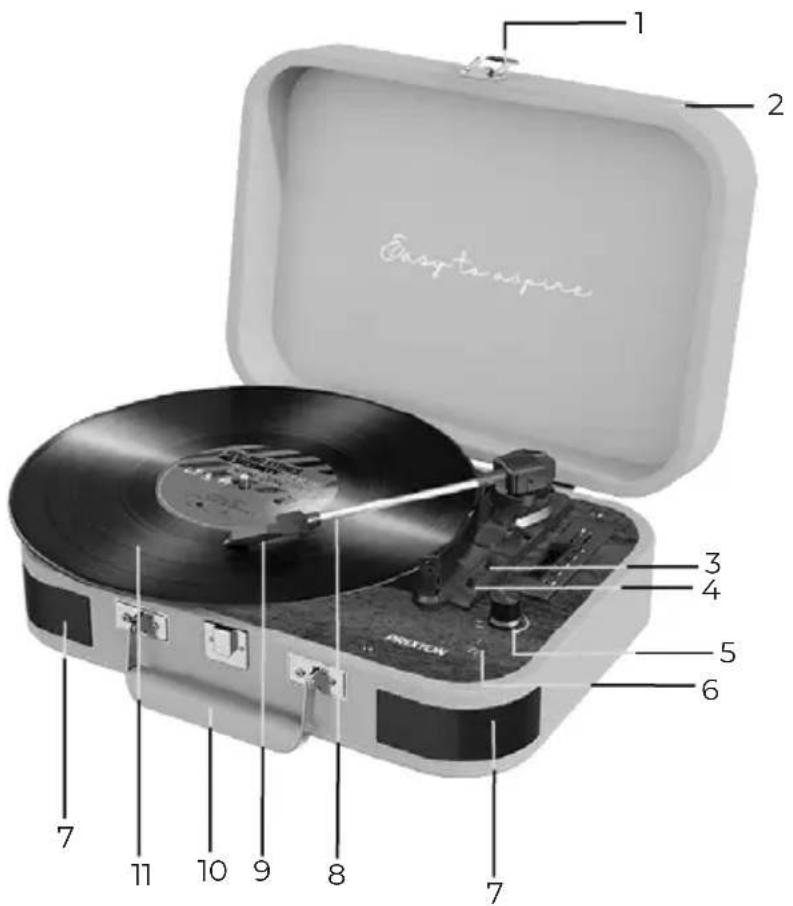

1. Fecho
2. Proteção contra o pó
3. Interruptor de velocidade
4. Interruptor de ligar/desligar
5. Interruptor de alimentação / Controlo de volume
6. Ficha de Auscultadores
7. Colunas
8. Braço de leitura
9. Cartucho
10. Pega de transporte
11. Prato de Gira-discos

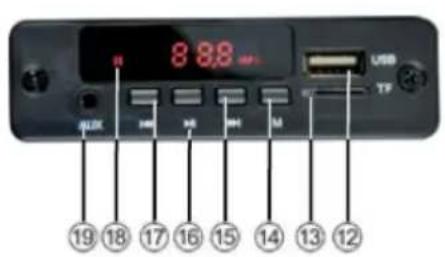

1. Conetor USB
2. Conetor TF
3. Tecla de seleção de modos de reprodução / botão de gravação
4. Música seguinte ou interruptor de programa FM
5. Interruptor de Pausa e R reprodução / Botão DE L
6. Música anterior ou interruptor de programa FM
7. Visor LE D digital
8. Ficha de Entrada Aux
9. Antena FM
10. Saída canal Direito
11. Saída canal E squerdo
12. Ficha de alimentação C C

C ONFIG UR AÇ ÂO: Coloque o seu gira-discos num local seguro onde esteja protegido dos elementos e de possíveis quedas.

L IG AÇ ãO E L É TR IC A: Ligue à eletricidade através do transformador de 5V C C.

LE VANTE A TAMP A: Levante a tampa e mantenha-a aberta quando em utilização.

L IG AR A: Ligue o interruptor de alimentação. Queira notar que este também controla o volume.

S E L E Ç ãO DE VE L OC IDADE : Através do interruptor de velocidade selecione a velocidade de entre 33, 45 e 78 rpm.

INS E R IRO DIS C O: Retire cuidadosamente o disco da sua capa e coloque-o no prato do gira-discos.

MOVE R A AG ULHA: S olte devagar e cuidadosamente o braço de leitura do seu encaixe e desloque a agulha sobre o disco, colocando-a na parte mais periférica do mesmo.

C OLOC AR A AG ULHA: Quando a agulha estiver sobre o disco, utilize a pequena alavanca na base da agulha pressionando-a para baixo para colocar a agulha sobre o disco.

DE S F R UTAR DA S UA MÚS IC A Uma vez levados acabo os passos acima descritos, pressione a tecla de seleção de "Modo de R reprodução" e o gira-discos irá reproduzir automaticamente o seu disco.

TE R MINAR : Quando terminar, levante o braço de leitura e coloque-o no descanso, desligando o gira-disco no Interruptor de alimentação. (o gira-discos irá parar automaticamente caso o interruptor de paragem automática estiver na posição de LIG ADO. No caso de o interruptor estar na posição de DE S LIG ADO, então este irá continuar a girar até que o braço de leitura seja movido.)

L IGAÇÃO A UM S IS TEMA S ONORO EXTERNO

Ligue o cabo de áudio R C A (não fornecido) à tomada de S AÍDA DE ÁUDIO na parte traseira do gira-discos. Ligue a outra ponta do cabo à E NTR ADA DE ÁUDIO do amplificador. F icha vermelha na saída do canal R . F icha branca na saída do canal L.

FUNÇÃO US B /TF

(levante o braço de leitura e coloque-o no descanso) Insira a sua unidade US B ou cartão TF. Aguarde uns segundos e a reprodução de música por US B ou TF irá iniciar.

A utilização desta função irá parar automaticamente outras funções em utilização.

GRAVAÇÃO USB/TF

Insira o cartão TF ou pen drive USB e mantenha pressionada a tecla "M" até que "REC" apareça na tela, então pressione a tecla "PLAY/PAUSE" para iniciar a gravação. Para parar a gravação pressione o botão "M".

FUNÇÃO BLUETOOTH

(levante o braço de leitura e coloque-o no descanso) Pressione a tecla "M" para selecionar o modo Bluetooth.

Assegure-se que o dispositivo Bluetooth disponível está em modo de emparelhamento.

Selecione e clique no nome de Bluetooth correto para iniciar a ligação.

FUNÇÃO FM

(Levante o braço de leitura e coloque-o no descanso) Pressione a tecla "M" para selecionar o modo FM.

ELIMINAR MÚSICA GRAVADA

Quando desejar eliminar música gravada, pressione e mantenha pressionado o botão "REPRODUZIR/PAUS A" até que o visor apresente a mensagem "DE L" e clique no botão "REPRODUZIR/PAUSA" uma vez mais para confirmar. A música que estiver a ser reproduzida será eliminada.

FUNÇÃO ENTRADA AUX.

(Levante o braço de leitura e coloque-o no descanso)

Ligue o cabo de Entrada Aux (Queira notar que enquanto o cabo estiver ligado as restantes funções não irão funcionar).

SUBSTITUIÇÃO DA AGULHA

Pressione para trás o fecho do braço de leitura para o soltar. Solte e retire a agulha do cartucho e substitua-a por uma nova.

INSTALAR UM NOVO CARTUCHO DE AGULHA

Nota: Queira ter o máximo de cuidado aquando da realização desta operação de forma a evitar que o braço de leitura e os cabos de áudio sofram danos.

Solte cuidadosamente o cartucho do braço de leitura.

Puxe cuidadosamente os cabos de áudio que estão ligados ao cartucho. Substitua por um cartucho novo, assegurando-se que os cabos de áudio estão ligados em segurança e de seguida ligue o cartucho ao braço de leitura.

É aconselhável limpar os seus discos com um pano anti-estático para poder usufruir em pleno dos mesmos e conferir-lhes uma vida útil superior.

Pelo mesmo motivo devemos salientar que a agulha deverá ser substituída periodicamente (aproximadamente a cada 250 horas). Limpe a agulha de vez em quando com um pincel muito suave imbuído em álcool. (Limpando o cartucho de trás para a frente)

AO TRANSPORTAR O SEU GIRA-DISCOS NÃO SE ESQUEÇA DE

Colocar novamente a tampa de proteção sobre a agulha. Colocar o trinco de segurança no braço de leitura.

Nota

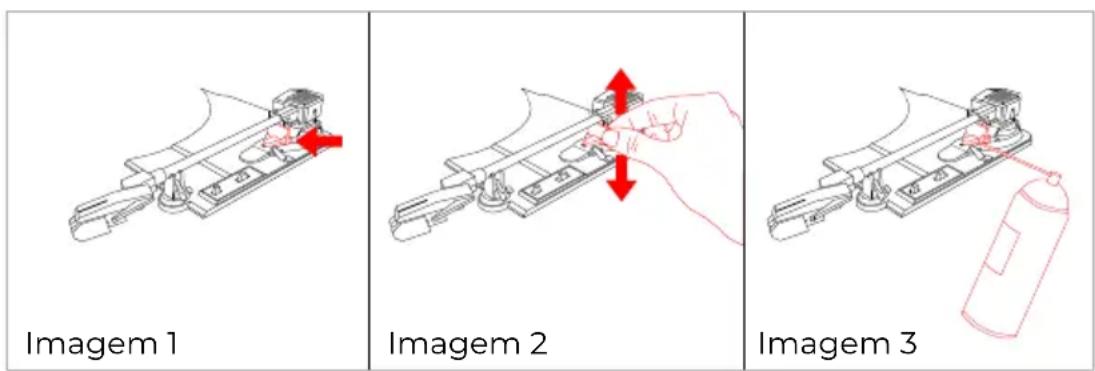

Como mostrado na imagem 1, a peça assinalada deve ser devidamente lubrificada internamente para permitir que o braço faça uma descida lenta a partir do momento em que a alavanca é acionada. Se a descida for demasiado lenta, isto pode fazer com que a leitura da música não soe como deveria nos primeiros momentos de contacto entre a agulha e o disco, e pode fazer com que a agulha salte até que o braço tenha completado a sua descida. Para resolver este problema, com a alavanca baixada, levante e baixe manualmente a peça assinalada (imagem 2) várias vezes. Isto permitirá que o lubrificante interno seja distribuído e que a velocidade de descida do braço seja corrigida. Se, após esta operação, isso continuar a acontecer, pode aplicar uma quantidade muito pequena de spray lubrificante multiusos na área indicada (imagem 3).

POLÍTICA DE GARANTIA

Em cumprimento do estabelecido no Decreto-Lei n.º 84/2021 https://dre.pt/dre/detalhe/decre-to-lei/84-2021-172938301, colocamos à disposição dos interessados toda a informação necessária para poder exercer todos os direitos de desistir de acordo com as normas contidas nesta lei, dando por cumpridos os requisitos que a lei exige ao vendedor no contrato de venda.

As características técnicas e eléctricas que aqui se indicam podem ser válidas para outras unidades semelhantes às nossas e poderão ser trocadas sem aviso prévio com o objetivo de oferecer um equipamento melhor.

DECLARAÇÃO DE CONFORMIDADE SIMPLIFICADA

Pela presente, a La Trastienda Digital SL, na qualidade de proprietária da marca comercial Prixton, com sede no Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, declara que o tipo de equipamento radioelétrico que de seguida se expõe:

MARCA	MODELO DESCRIÇÃO		CATEGORIA
Prixton VC600		Record Player	Audio

Está em conformidade com a Diretiva 2014/53/UE do Parlamento Europeu e do Conselho de 16 de abril de 2014.

O texto completo da declaração UE de conformidade pode ser consultado no seguinte endereço Web:

www.prixton.com
