MANUAL DE UTILIZADOR Marconi Prixton

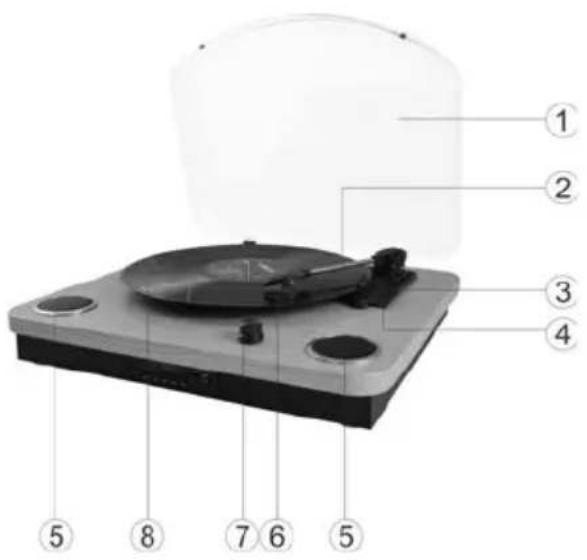

1. Proteção contra o pó
2. Braço da agulha
3. Interruptor velocidade
4. Interruptor ON/OFF Auto stop
5. Altifalantes
6. Cartucho de agulha
7. Interruptor de alimentação/ Controlo de Volume
8. Prato giratório

① AUX USB TP ② ③ ④ ⑤ ⑥ ⑦ ⑧

1. Entrada de conector line-in auxiliar
2. Ecrã digital de LED
3. Interruptor de música ou programas FM anteriores
4. Botão de Pausa e Reprodução / DEL
5. Interruptor de próximas música ou programas FM
6. Tecla de seleção dos modos de reprodução/ Botão de gravação
7. Ranhura de cartão TF
8. Ranhura USB
9. Antena FM
10. Saída de conector do canal direito
11. Saída de conector do canal esquerdo
12. Entrada de conector DC

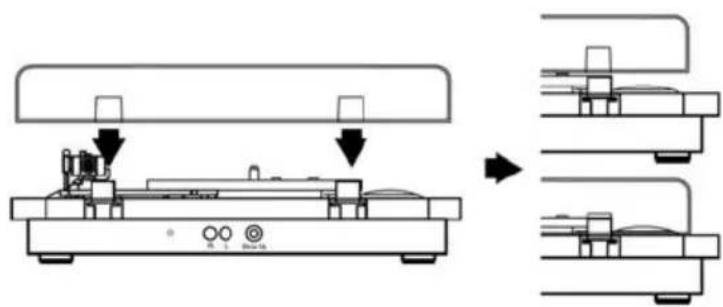

Ajustar a proteção contra o pó

Consultar o diagrama seguinte para colocar a proteção contra o pó.

Tenha cuidado ao ajustar a mesma e não a pressione demasiado. Retirar a proteção contra o pó da mesma forma, mas puxar a tampa para cima.

Configuração: Coloque o seu gira-discos num local seguro onde esteja protegido dos elementos e de possíveis quedas.

Ligação elétrica: Ligue à eletricidade através do transformador de 5V CC.

Le vante a tampa: Levante a tampa e mantenha-a aberta quando em utilização.

LIGAR A: Ligue o interruptor de alimentação. Queira notar que este também controla o volume.

Seleção de velocidade: Através do interruptor de velocidade selecione a velocidade de entre 33, 45 e 78 rpm.

Inserir o disco: Retire cuidadosamente o disco da sua capa e coloque-o no prato do gira-discos.

Mover a agulha: Solte devagar e cuidadosamente o braço de leitura do seu encaixe e desloque a agulha sobre o disco, colocando-a na parte mais periférica do mesmo.

Colocar a agulha: Quando a agulha estiver sobre o disco, utilize a pequena alavanca na base da agulha pressionando-a para baixo para colocar a agulha sobre o disco.

Desfrutar da sua música: Uma vez levados acabo os passos acima descritos, pressione a tecla de seleção de "Modo de R reprodução" e o gira-discos irá reproduzir automaticamente o seu disco.

Terminar: Quando terminar, levante o braço de leitura e coloque-o no descanso, desligando o gira-disco no Interruptor de alimentação. (o gira-discos irá parar automaticamente caso o interruptor de paragem automática estiver na posição de LIGADO. No caso de o interruptor estar na posição de DESLIGADO, então este irá continuar a girar até que o braço de leitura seja movido.)

Ligação a um sistema sonoro externo: Ligue o cabo de áudio RCA (não fornecido) à tomada de SAÍDA DE ÁUDIO na parte traseira do gira-discos. Ligue a outra ponta do cabo à ENTRADA DE ÁUDIO do amplificador. F icha vermelha na saída do canal R. F icha branca na saída do canal L.

Função USB /TF: (levante o braço de leitura e coloque-o no descanso) Insira a sua unidade US B ou cartão TF.

Aguarde uns segundos e a reprodução de música por US B ou TF irá iniciar.

A utilização desta função irá parar automaticamente outras funções em utilização.

Gravação USB/TF: Insira o cartão TF ou pen drive USB e mantenha pressionada a tecla "M" até que "REC" apareça na tela, então pressione a tecla "PLAY/PAUSE" para iniciar a gravação. Para parar a gravação pressione o botão "M".

Função de transmissor Bluetooth: Pressionar o botão "M" duas vezes para entrar na função de transmissor Bluetooth. Colocar o outro altifalante Bluetooth no modo BT O dispositivo e o outro altifalante BT irão emparelhar-se automaticamente.

Podem ser transmitidos até quatro de fontes de áudio, USB/TF/AUX IN/PHONO.

Nota:

Quando quiser reproduzir o seu vinil através de um altifalante bluetooth externo, note que este não permite a selecção do dispositivo. Por conseguinte, certifique-se de que todos os dispositivos Bluetooth circundantes estão desligados e que apenas aquele a que pretende ligar está ligado. Após a primeira ligação, o gira-discos ligar-se-á automaticamente ao altifalante previamente ligado nas próximas vezes.

Função FM: (Levante o braço de leitura e coloque-o no descanso) Pressione a tecla "M" para selecionar o modo FM.

Eliminar música gravada: Quando desejar eliminar música gravada, pressione e mantenha pressionado o botão "REPRODUZIR/PAUSA" até que o visor apresente a mensagem "DE L" e clique no botão "REPRODUZIR/PAUSA" uma vez mais para confirmar. A música que estiver a ser reproduzida será eliminada.

Função entrada aux: (Levante o braço de leitura e coloque-o no descanso)

Ligue o cabo de Entrada Aux (Queira notar que enquanto o cabo estiver ligado as restantes funções não irão funcionar).

Substituição da agulha: Pressione para trás o fecho do braço de leitura para o soltar. Solte e retire a agulha do cartucho e substitua-a por uma nova.

Instalar um novo cartucho de agulha:

Nota: Queira ter o máximo de cuidado aquando da realização desta operação de forma a evitar que o braço de leitura e os cabos de áudio sofram danos.

Solte cuidadosamente o cartucho do braço de leitura.

Puxe cuidadosamente os cabos de áudio que estão ligados ao cartucho. Substitua por um cartucho novo, assegurando-se que os cabos de áudio estão ligados em segurança e de seguida ligue o cartucho ao braço de leitura.

É aconselhável limpar os seus discos com um pano anti-estático para poder usufruir em pleno dos mesmos e conferir-lhes uma vida útil superior.

Pelo mesmo motivo devemos salientar que a agulha deverá ser substituída periodicamente (aproximadamente a cada 250 horas). Limpe a agulha de vez em quando com um pincel muito suave imbuído em álcool. (Limpando o cartucho de trás para a frente)

Ao transportar o seu gira-discos não se esqueça de

Colocar novamente a tampa de proteção sobre a agulha. Colocar o trinco de segurança no braço de leitura.

Nota

Como mostrado na imagem 1, a peça assinalada deve ser devidamente lubrificada internamente para permitir que o braço faça uma descida lenta a partir do momento em que a alavanca é acionada. Se a descida for demasiado lenta, isto pode fazer com que a leitura da música não soe como deveria nos primeiros momentos de contacto entre a agulha e o disco, e pode fazer com que a agulha salte até que o braço tenha completado a sua descida. Para resolver este problema, com a alavanca baixada, levante e baixe manualmente a peça assinalada (imagem 2) várias vezes. Isto permitirá que o lubrificante interno seja distribuído e que a velocidade de descida do braço seja corrigida. Se, após esta operação, isso continuar a acontecer, pode aplicar uma quantidade muito pequena de spray lubrificante multiusos na área indicada (imagem 3).

Em cumprimento do estabelecido no Decreto-Lei n.º 84/2021

https://dre.pt/dre/detalhe/decreto-lei/84-2021-172938301, colocamos à disposição dos interessados toda a informação necessária para poder exercer todos os direitos de desistir de acordo com as normas contidas nesta lei, dando por cumpridos os requisitos que a lei exige ao vendedor no contrato de venda.

As características técnicas e eléctricas que aqui se indicam podem ser válidas para outras unidades semelhantes às nossas e poderão ser trocadas sem aviso prévio com o objetivo de oferecer um equipamento melhor.

Declaração De Conformidade Simplificada

Pela presente, a La Trastienda Digital SL, na qualidade de proprietária da marca comercial Prixton, com sede no Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, declara que o tipo de equipamento radioelétrico que de seguida se expõe:

MARCA	MODELO DESCRIÇÃO		CATEGORIA
PRIXTON	MARCONI	RECORD PLAYER	AUDIO

Está em conformidade com a Diretiva 2014/53/UE do Parlamento Europeu e do Conselho de 16 de abril de 2014.

O texto completo da declaração UE de conformidade pode ser consultado no seguinte endereço Web:

www.prixton.com
