Tipo de produto	Toca-discos com alto-falantes integrados
Marca / Modelo	Prixton VC400
Dimensões (aprox.)	40 × 35 × 12 cm
Peso (aprox.)	3 kg
Alimentação	Adaptador de corrente DC 5 V (incluso)
Velocidades de reprodução	33, 45 e 78 RPM
Funções principais	Reprodução de vinil, USB / cartão TF, Bluetooth, FM, entrada AUX, gravação USB/TF
Saídas de áudio	Conector de fone de ouvido (jack 3,5 mm), saída de linha RCA (canais L/R)
Alto-falantes	2 alto-falantes integrados
Desligamento automático	Sim, comutável via interruptor
Conectividade	Bluetooth (transmissor), FM (antena integrada), USB, cartão TF, AUX (jack 3,5 mm)
Display	Display digital LED
Manutenção e limpeza	Limpar a cabeça de leitura com uma escova macia e álcool (de trás para frente). Substituir a agulha a cada 250 horas aproximadamente. Limpar os discos com um pano antiestático.
Segurança	Colocar o aparelho em local estável, protegido de quedas e umidade. Desconectar o adaptador em caso de não uso prolongado.
Peças de reposição e capacidade de reparo	Agulha e cartucho substituíveis. Lubrificação do mecanismo do braço possível com spray multiuso. Suporte via www.prixton.com.
Garantia	2 anos a partir da data de compra

Perguntas frequentes - VC400 Prixton

Como conectar o toca-discos via Bluetooth?

Levante o braço e coloque-o no suporte. Pressione o botão M para selecionar o modo Bluetooth. Ative o Bluetooth no seu dispositivo (smartphone, tablet) e coloque-o em modo de emparelhamento. Procure os dispositivos disponíveis e selecione o nome Bluetooth do toca-discos (geralmente Prixton VC400). A conexão é automática.

Como gravar um vinil em um pendrive ou cartão TF?

Insira um pendrive ou cartão TF no respectivo slot. Levante o braço e coloque-o no suporte. Mantenha pressionado o botão M até que REC apareça na tela. Inicie a reprodução do vinil e pressione o botão Play/Pause para iniciar a gravação. Para parar, pressione M novamente.

Como substituir a cabeça de leitura (agulha)?

Empurre o dispositivo de travamento para liberar o braço. Solte a cabeça de leitura do cartucho puxando-a suavemente. Substitua por uma nova, encaixando-a corretamente. Recomenda-se trocar a agulha a cada 250 horas de uso.

Posso usar o toca-discos com alto-falantes externos?

Sim, use um cabo de áudio RCA (não incluso) para conectar as saídas LINE OUT (vermelho para o canal direito, branco para o esquerdo) à entrada de áudio do seu amplificador ou caixas ativas.

Como limpar a agulha e os discos?

Para a agulha, use uma escova pequena e macia ligeiramente umedecida com álcool e escove delicadamente de trás para frente. Para os discos, use um pano antiestático para remover a poeira antes de cada reprodução.

O que fazer se o braço descer muito rápido ou muito lento?

Se o braço descer muito lentamente, o lubrificante interno precisa ser distribuído. Mantenha a alavanca abaixada e levante/abaixe manualmente o braço várias vezes (veja imagem 2 do manual). Se o problema persistir, aplique uma pequena quantidade de spray lubrificante multiuso na área indicada (imagem 3). Cuidado para não atingir a agulha.

Como selecionar a velocidade de reprodução?

Use o seletor de velocidade localizado na parte superior do toca-discos para escolher entre 33, 45 ou 78 RPM de acordo com o disco.

Como ouvir rádio FM?

Levante o braço e coloque-o no suporte. Pressione o botão M até selecionar o modo FM. Estenda a antena FM para melhorar a recepção. Use os botões de navegação para buscar estações.

Como usar a entrada AUX?

Levante o braço e coloque-o no suporte. Conecte um cabo AUX (jack 3,5 mm) ao conector AUX IN do toca-discos e à sua fonte de áudio (smartphone, etc.). O toca-discos muda automaticamente para o modo AUX. Observe que as outras funções são desativadas.

O que fazer se o toca-discos não parar no final do disco?

Verifique se o interruptor de desligamento automático está na posição ON. Se estiver em OFF, o toca-discos continuará girando. Você também pode levantar manualmente o braço para interromper a rotação.

MANUAL DE UTILIZADOR VC400 Prixton

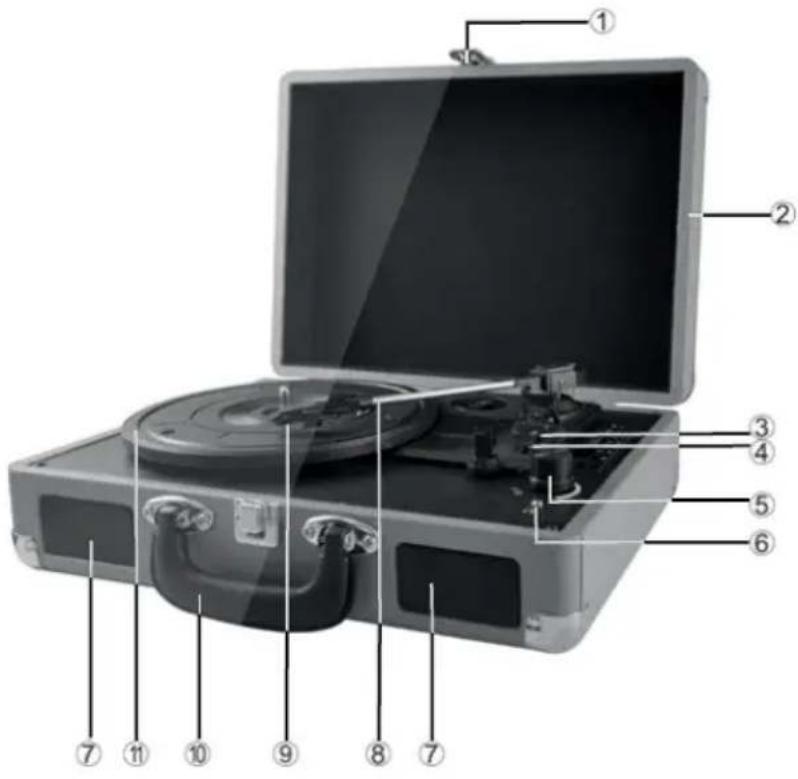

1. Fecho
2. Proteção contra o pó
3. Interruptor de velocidade
4. Interruptor de ligar/desligar
5. Interruptor de alimentação / Controlo de volume
6. Ficha de Auscultadores
7. Colunas
8. Braço de leitura
9. Cartucho
10. Pega de transporte
11. Prato de Gira-discos

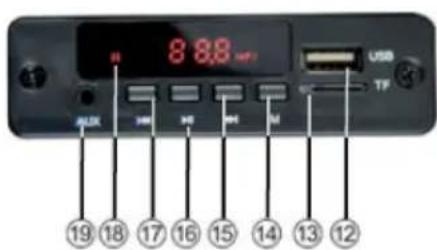

1. Conetor USB
2. Conetor TF
3. Tecla de seleção de modos de reprodução / botão de gravação
4. Música seguinte ou interruptor de programa FM
5. Interruptor de Pausa e R reprodução / Botão DE L
6. Música anterior ou interruptor de programa FM
7. Visor LE D digital
8. Ficha de Entrada Aux
9. Antena FM
10. Saída canal Direito
11. Saída canal E squerdo
12. Ficha de alimentação C C

C ONFIG UR AÇ ãO: Coloque o seu gira-discos num local seguro onde esteja protegido dos elementos e de possíveis quedas.

L IG AÇ ãO E L É TR IC A: Ligue à eletricidade através do transformador de 5V C C.

LE VANTE A TAMP A: Levante a tampa e mantenha-a aberta quando em utilização.

L IG AR A: Ligue o interruptor de alimentação. Queira notar que este também controla o volume.

S E L E Ç ãO DE VE L OC IDADE : Através do interruptor de velocidade selecione a velocidade de entre 33, 45 e 78 rpm.

INS E R I R O DIS C O: R etire cuidadosamente o disco da sua capa e coloque-o no prato do gira-discos.

MOVE R A AG ULHA: S olte devagar e cuidadosamente o braço de leitura do seu encaixe e desloque a agulha sobre o disco, colocando-a na parte mais periférica do mesmo.

C OLOC AR A AG ULHA: Quando a agulha estiver sobre o disco, utilize a pequena alavanca na base da agulha pressionando-a para baixo para colocar a agulha sobre o disco.

DE S F R UTAR DA S UA MÚS IC A Uma vez levados acabo os passos acima descritos, pressione a tecla de seleção de "Modo de R reprodução" e o gira-discos irá reproduzir automaticamente o seu disco.

TE R MINAR : Quando terminar, levante o braço de leitura e coloque-o no descanso, desligando o gira-disco no Interruptor de alimentação. (o gira-discos irá parar automaticamente caso o interruptor de paragem automática estiver na posição de LIG ADO. No caso de o interruptor estar na posição de DE S LIG ADO, então este irá continuar a girar até que o braço de leitura seja movido.)

L IGAÇÃO A UM S IS TEMA S ONORO EXTERNO

Ligue o cabo de áudio R C A (não fornecido) à tomada de S AÍDA DE ÁUDIO na parte traseira do gira-discos. Ligue a outra ponta do cabo à E NTR ADA DE ÁUDIO do amplificador. F icha vermelha na saída do canal R . F icha branca na saída do canal L.

FUNÇÃO US B /TF

(levante o braço de leitura e coloque-o no descanso) Insira a sua unidade US B ou cartão TF. Aguarde uns segundos e a reprodução de música por US B ou TF irá iniciar.

A utilização desta função irá parar automaticamente outras funções em utilização.

GRAVAÇÃO USB/TF

Insira o cartão TF ou pen drive USB e mantenha pressionada a tecla "M" até que "REC" apareça na tela, então pressione a tecla "PLAY/PAUSE" para iniciar a gravação. Para parar a gravação pressione o botão "M".

FUNÇÃO BLUETOOTH

(levante o braço de leitura e coloque-o no descanso) Pressione a tecla "M" para selecionar o modo Bluetooth.

Assegure-se que o dispositivo Bluetooth disponível está em modo de emparelhamento.

Selecione e clique no nome de Bluetooth correto para iniciar a ligação.

FUNÇÃO FM

(Levante o braço de leitura e coloque-o no descanso) Pressione a tecla "M" para selecionar o modo FM.

ELIMINAR MÚSICA GRAVADA

Quando desejar eliminar música gravada, pressione e mantenha pressionado o botão "REPRODUZIR/PAUSA" até que o visor apresente a mensagem "DE L" e clique no botão "REPRODUZIR/PAUSA" uma vez mais para confirmar. A música que estiver a ser reproduzida será eliminada.

FUNÇÃO ENTRADA AUX.

(Levante o braço de leitura e coloque-o no descanso)

Ligue o cabo de Entrada Aux (Queira notar que enquanto o cabo estiver ligado as restantes funções não irão funcionar).

SUBSTITUIÇÃO DA AGULHA

Pressione para trás o fecho do braço de leitura para o soltar. Solte e retire a agulha do cartucho e substitua-a por uma nova.

INSTALAR UM NOVO CARTUCHO DE AGULHA

Nota: Queira ter o máximo de cuidado aquando da realização desta operação de forma a evitar que o braço de leitura e os cabos de áudio sofram danos.

Solte cuidadosamente o cartucho do braço de leitura.

Puxe cuidadosamente os cabos de áudio que estão ligados ao cartucho. Substitua por um cartucho novo, assegurando-se que os cabos de áudio estão ligados em segurança e de seguida ligue o cartucho ao braço de leitura.

É aconselhável limpar os seus discos com um pano anti-estático para poder usufruir em pleno dos mesmos e conferir-lhes uma vida útil superior.

Pelo mesmo motivo devemos salientar que a agulha deverá ser substituída periodicamente (aproximadamente a cada 250 horas). Limpe a agulha de vez em quando com um pincel muito suave imbuído em álcool. (Limpando o cartucho de trás para a frente)

AO TRANSPORTAR O SEU GIRA-DISCOS NÃO SE ESQUEÇA DE

Colocar novamente a tampa de proteção sobre a agulha. Colocar o trinco de segurança no braço de leitura.

Nota

Como mostrado na imagem 1, a peça assinalada deve ser devidamente lubrificada internamente para permitir que o braço faça uma descida lenta a partir do momento em que a alavanca é acionada. Se a descida for demasiado lenta, isto pode fazer com que a leitura da música não soe como deveria nos primeiros momentos de contacto entre a agulha e o disco, e pode fazer com que a agulha salte até que o braço tenha completado a sua descida. Para resolver este problema, com a alavanca baixada, levante e baixe manualmente a peça assinalada (imagem 2) várias vezes. Isto permitirá que o lubrificante interno seja distribuído e que a velocidade de descida do braço seja corrigida. Se, após esta operação, isso continuar a acontecer, pode aplicar uma quantidade muito pequena de spray lubrificante multiusos na área indicada (imagem 3).

Em cumprimento do estabelecido no Decreto-Lei n.º 84/2021 https://dre.pt/dre/detalhe/decre-to-lei/84-2021-172938301, colocamos à disposição dos interessados toda a informação necessária para poder exercer todos os direitos de desistir de acordo com as normas contidas nesta lei, dando por cumpridos os requisitos que a lei exige ao vendedor no contrato de venda.

As características técnicas e eléctricas que aqui se indicam podem ser válidas para outras unidades semelhantes às nossas e poderão ser trocadas sem aviso prévio com o objetivo de oferecer um equipamento melhor.

DECLARAÇÃO DE CONFORMIDADE SIMPLIFICADA

Pela presente, a La Trastienda Digital SL, na qualidade de proprietária da marca comercial Prixton, com sede no Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, declara que o tipo de equipamento radioelétrico que de seguida se expõe:

MARCA	MODELO DESCRIÇÃO		CATEGORIA
Prixton VC400		Record Player	Audio

Está em conformidade com a Diretiva 2014/53/UE do Parlamento Europeu e do Conselho de 16 de abril de 2014.

O texto completo da declaração UE de conformidade pode ser consultado no seguinte endereço Web:

www.prixton.com
