MANUALE UTENTE VC600 Prixton

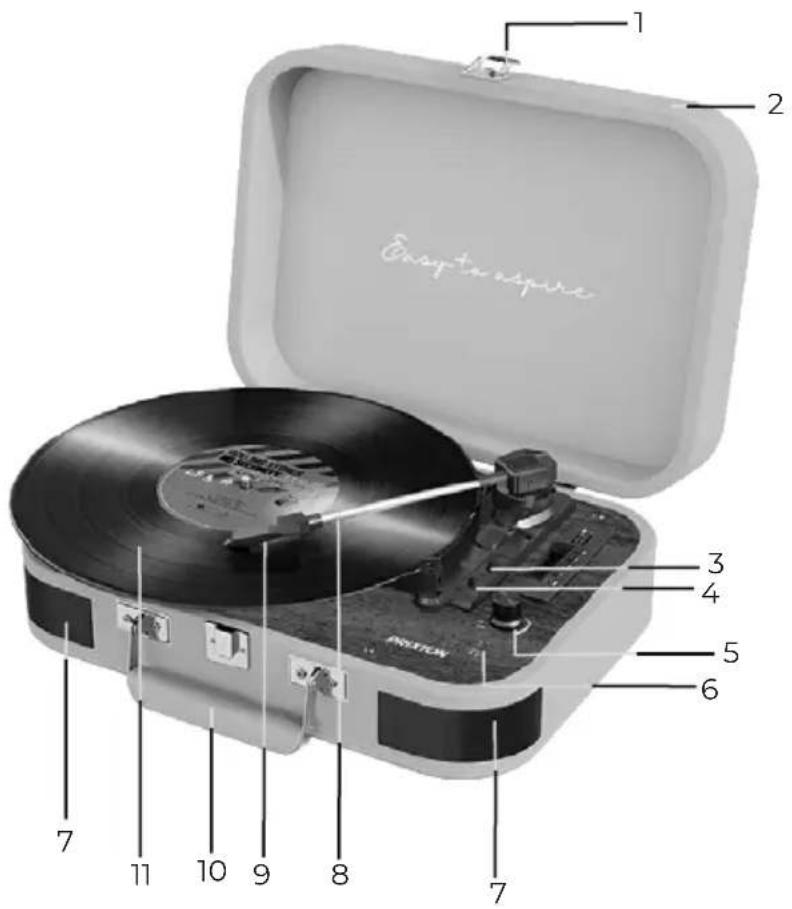

1. Serratura
2. Coperchio antipolvere
3. Selettore di velocità
4. Interruttore ON/OFF automatico
5. Interruttore di accensione / regolazione del volume
6. Presa per le cuffie
7. Altoparlanti
   8.Braccio della testina
8. Testina
9. Maniglia per il trasporto
10. Piatto giradischi

8.8.8 USB TF 19 18 17 16 15 14 13 12

⑳ ⑳ ⑳ ⑳

1. Connessione USB
2. Connessione TF
3. Tasto selettore di modalità riproduzione / registrazione
4. Interruttore per passare al brano o canale FM successivo
5. Tasto di pausa e riproduzione / Tasto DEL
6. Interruttore per passare al brano o canale FM precedente
7. Display a LED digitale
8. Presa linea Aux
9. Antenna FM
10. Canale destro
11. Canale sinistro
12. Presa di corrente continua

SET-UP : Collocare il giradischi in un luogo sicuro dove sarà protetto dagli elementi esterni o da possibili cadute.

ALIMENTAZIONE ELETTRICA: collegare l'alimentazione tramite un adattatore a 5V CC

SOLLEVARE IL COPERCHIO ANTIPOLVERE: sollevare e tenere aperto quando si utilizza il giradischi.

ACCENSIONE : accendere tramite l'interruttore di alimentazione; questo interruttore controlla anche il volume.

SELEZIONE DELLA VELOCITÀ: selezionare la velocità tra 33, 45 e 78 giri/min. tramite il selettore di velocità.

INSERIRE IL DISCO: Estrarre con cura il disco dalla sua custodia e metterlo sulla piastra del giradischi.

SPOSTARE LA TESTINA: sbloccare il braccio della testina, quindi portare lentamente e delicata-mente la puntina sul disco posizionandola sulla parte più esterna del disco.

ABBASSARE LA PUNTINA: quando la puntina è sopra la parte incisa del disco, abbassare la levetta posta alla base della testina per far scendere la puntina sul disco.

ASCOLTARE LA MUSICA: Una volta completati i passaggi precedenti, premere il tasto di selezione "Play mode": il giradischi inizierà a girare automaticamente.

CHIUSURA : alla fine del disco, alzare il braccio della testina e riportarlo sul supporto in posizione di fermo, quindi spegnere l'interruttore di accensione. (Il giradischi si fermerà automaticamente se l'interruttore di arresto automatico si trova in posizione ON. Se l'interruttore è in posizione OFF, continuerà a girare fino a quando il braccio della testina non viene spostato.)

CONNESSIONE A UN SISTEMA AUDIO ESTERNO:

Collegare un cavo audio RCA (non in dotazione) alle prese AUDIO LINE OUT sul retro del giradischi. Collegare l'altra estremità del cavo a un INGRESSO AUDIO sull'amplificatore. Inserire il connettore rosso del canale R. Inserire il connettore bianco del canale L.

FUNZIONE USB/TF:

(Sollevare il braccio della testina e metterlo sul supporto di fermo) Inserire il disco USB o la scheda TF. Attendere qualche secondo, la musica USB o TF inizierà. Attivando questa funzione, le altre funzioni si fermeranno automaticamente.

REGISTRAZIONE USB / TF:

Inserire la scheda TF o la chiavetta USB e tenere premuto il tasto "M" fino a quando "REC" appare sullo schermo, quindi premere il tasto "PLAY/PAUSE" per avviare la registrazione. Per interrompere la registrazione premere il tasto "M".

FUNZIONE BLUETOOTH:

(Sollevare il braccio della testina e metterlo sul supporto di fermo) Premere il tasto "M" per selezionare la modalita Bluetooth. Assicurarsi che il dispositivo Bluetooth disponibile sia in "modalita accoppiamento". Scegliere e cliccare il nome corretto del Bluetooth per connettersi.

FUNZIONE FM:

(Sollevare il braccio della testina e metterlo sul supporto di fermo) Premere il tasto "M" per selezionare la modalita FM.

CANCELLARE LA MUSICA DEL REGISTRATORE

Quando si vuole cancellare la musica del registratore, premere e tenere premuto il pulsante "PLAY/ PAUSE" fino a quando compare "DEL", quindi cliccare nuovamente sul pulsante

"PLAY/ PAUSE" per confermare, la musica in riproduzione verra rimossa.

AUX IN FUNZIONE:

(Sollevare il braccio della testina e metterlo sul supporto di fermo) Inserire il cavo Aux in (si tenga presente che le altre funzioni non funzioneranno mentre il cavo è inserito).

SOSTITUZIONE DELLA PUNTINA:

Sbloccare il fermo del braccio spingendolo indietro. Sbloccare e rimuovere la puntina dalla testina, quindi sostituirla con una nuova.

INSTALLARE UNA NUOVA TESTINA:

Nota: fare molta attenzione durante l'esecuzione di questa operazione per evitare di danneggi- are il braccio e i cavi della linea audio.

Rimuovere delicatamente la testina dal braccio. Estrarre delicatamente i cavi audio collegati alla testina. Sostituire con una nuova testina, assicurarsi che i cavi audio siano montati saldamente e quindi connetterli nuovamente al braccio.

Si consiglia di pulire i dischi con un panno antistatico per ottenere una miglior qualità di riproduzione e farli durare.

Si sottolinea inoltre per lo stesso motivo l'importanza della sostituzione periodica della testina (circa ogni 250 ore) Spolverare la testina ogni tanto usando un pennello molto morbido bagnato nell'alcool. (Spazzolare da dietro verso la parte anteriore della testina)

QUANDO SI TRASPORTA IL GIRADISCHI NON DIMENTICARE DI

Rimettere il cappuccio protettivo della puntina Inserire la clip che blocca il sollevamento del braccio.

Nota

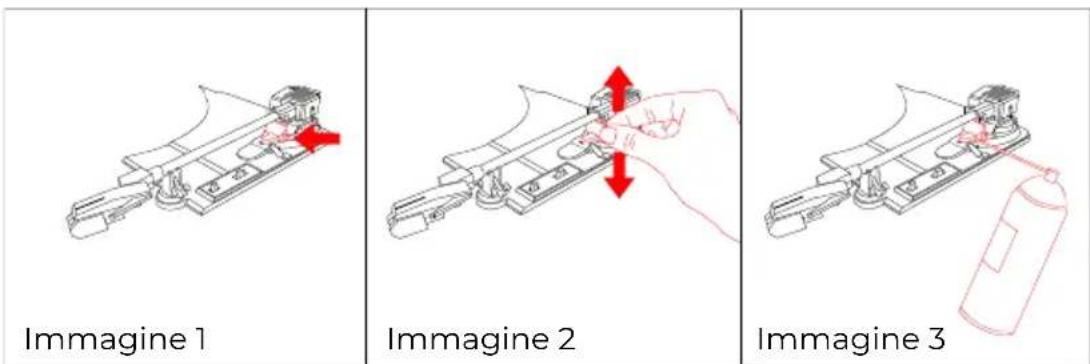

Come si vede nella figura 1, la parte contrassegnata deve essere adeguatamente lubrificata internamente per consentire al braccio di effettuare una discesa lenta quando si aziona la leva. Se la discesa è troppo lenta, la riproduzione della musica potrebbe non avvenire come dovrebbe nei primi istanti di contatto tra l'ago e il disco e potrebbe causare un salto della puntina fino a quando il braccio non ha completato la sua discesa. Per risolvere questo problema, con la leva abbassata, alzare e abbassare manualmente più volte la parte contrassegnata (fig. 2) (fig. 3). Ciò consentirà di distribuire il lubrificante interno e di correggere la velocità di abbassamento del braccio. Se dopo questa operazione il problema persiste, applicare una piccolissima quantità di spray lubrificante multiuso, si può applicare molto delicatamente sulla zona indicata (fig. 3).

Immagine 1 Immagine 2 Immagine 3

POLITICA DI GARANZIA

Questo prodotto è garantito per 2 anni dalla data di acquisto. Quando hai un problema che non puoi risolvere, devi accedere al sito www.prixton.com e fare clic sull` opzione di contatto per inviarci il tuo modulo di assistenza.

Le caratteristiche tecniche ed elettriche qui riportate corrispondono alle unità tipiche e possono essere modificate senza preavviso per migliorare le qualità del dispositivo.

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Con la presente, La Trastienda Digital SL come proprietaria del marchio commerciale Prixton, situata presso Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, dichiara che il tipo di apparecchiatura radioelettrica che si mostra qui di seguito:

MARCA	MODELLO DESCRIZIONE		CATEGORIA
Prixton VC600		Record Player	Audio

È conforme alla Direttiva 2014/53/UE del Parlamento Europeo e della commissione del 16 aprile 2014.

Il testo completo della dichiarazione di conformità UE è disponibile a questo indirizzo web: www.prixton.com
