Tipo de produto	Climatização split sistema bi-bloco
Marca	Beko
Modelo	BEHPG 120 (unidade interior) / BEHPG 121 (unidade exterior)
Capacidade de arrefecimento (Pdesign C)	3,5 kW
Capacidade de aquecimento (Pdesign H)	2,5 kW (média temporada UE)
Classe energética arrefecimento	A++ (UE)
Classe energética aquecimento	A+ (média temporada UE)
SEER	6,1 W/W
SCOP	4,0 W/W
Consumo anual arrefecimento	201 kWh
Consumo anual aquecimento	886 kWh
Gás refrigerante	R32
Quantidade de gás	550 g
Alimentação elétrica	220-240 V ~ 50 Hz, monofásico
Dimensões unidade interior (C x P x A)	802 x 295 x 200 mm

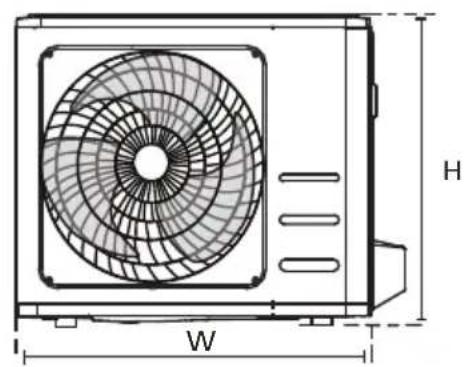

Dimensões unidade exterior (C x P x A)	720 x 495 x 270 mm
Peso unidade interior	9,0 kg
Peso unidade exterior	23,0 kg
Nível sonoro unidade interior (máx/mín)	37,5 / 25 dBA
Nível sonoro unidade exterior	55,5 dBA
Diâmetro tubo líquido/alta pressão	6,35 mm (1/4 polegada)
Diâmetro tubo gás/baixa pressão	9,52 mm (3/8 polegada)
Comprimento máximo de tubagem	25 m
Desnível máximo	10 m
Funções principais	Arrefecimento, aquecimento, desumidificação, ventilação, modo ECO, modo SILÊNCIO, oscilação, temporizador, sono, reinício automático, controlo sem fios (opção Wi-Fi)
Manutenção	Limpeza do filtro a cada 2 semanas, limpeza exterior com pano macio e seco
Índice de proteção unidade exterior	IP24

Perguntas frequentes - BEHPG 120 BEKO

O que fazer se o ar condicionado não ligar?

Verifique primeiro a alimentação elétrica e o disjuntor. O aparelho possui uma proteção de 3 minutos: aguarde 3 minutos após a paragem antes de reiniciar. Se o problema persistir, verifique as pilhas do comando e substitua-as se necessário.

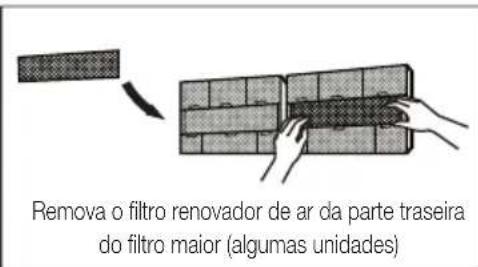

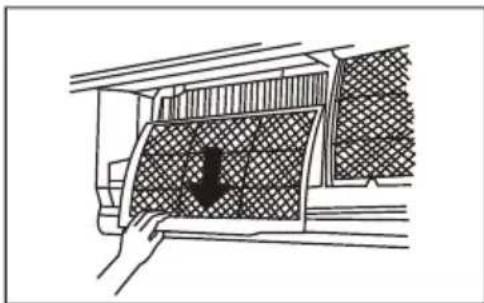

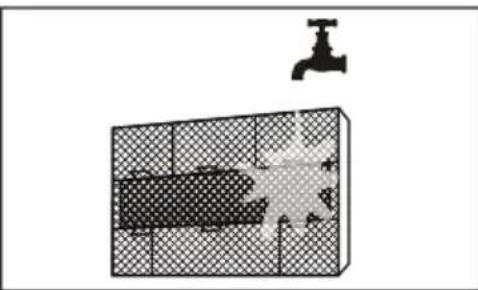

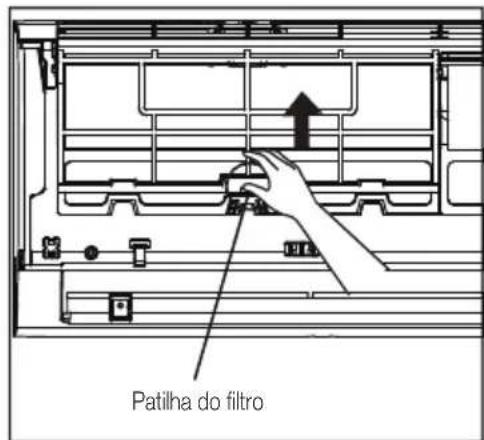

Como limpar o filtro de ar?

Abra a frente, pressione a patilha do filtro para soltá-lo, retire-o. Lave o filtro grande com água morna e sabão, enxague e seque à sombra. Limpe o filtro pequeno refrescante com um aspirador. Recoloque tudo após secagem completa.

Por que a unidade interior emite uma névoa branca?

Em regiões húmidas, uma grande diferença de temperatura entre o ar ambiente e o ar condicionado pode causar névoa. Isso é normal e desaparece quando a humidade diminui.

O ar condicionado parece menos frio, o que verificar?

Verifique a regulação da temperatura (abaixe-a), limpe o filtro de ar, verifique se as entradas/saídas de ar não estão obstruídas, feche portas e janelas. Se o problema persistir, contacte um técnico credenciado para uma eventual fuga de refrigerante.

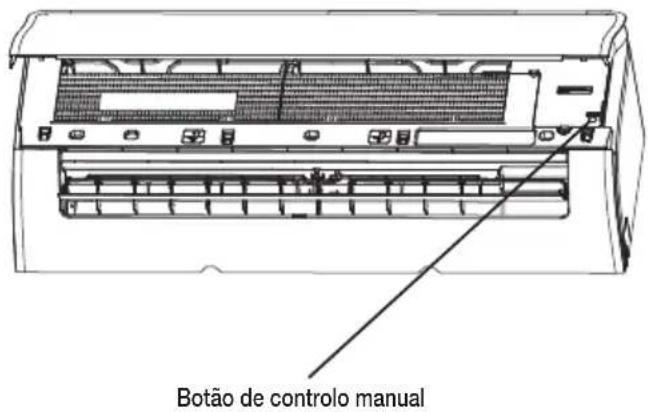

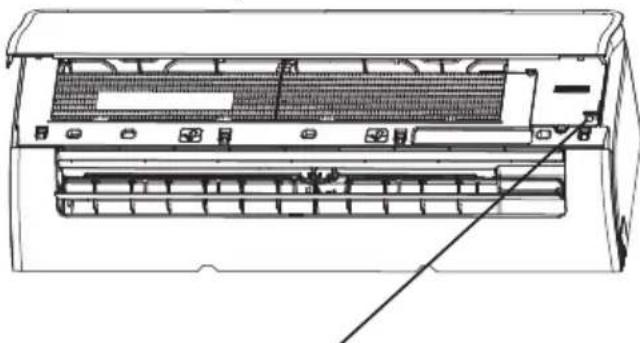

Como utilizar o comando manual sem controlo remoto?

Abra a frente, localize o botão Manual Control no lado direito. Prima uma vez para o modo AUTO forçado, uma segunda para o modo COOL forçado, uma terceira para desligar. Utilize o comando para voltar ao funcionamento normal.

Qual é a temperatura de funcionamento mínima no modo aquecimento?

No modo aquecimento, a temperatura exterior mínima é de -15 °C para os modelos inverter (tipo bi-bloco com variador). Para os modelos de velocidade fixa, é de -7 °C.

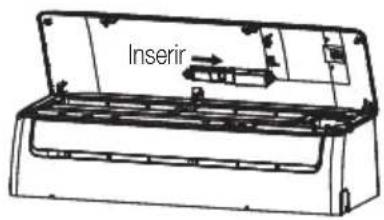

Como instalar o módulo Wi-Fi HomeWhiz?

Retire a tampa da chave USB HomeWhiz, abra o painel frontal da unidade interior, insira a chave no local previsto (compatível apenas com a chave fornecida pelo fabricante). Siga as instruções da aplicação.

O que fazer em caso de código de erro no ecrã?

Os códigos que começam por E(x), P(x), F(x), EH, EL, EC, PH, PL, PC indicam uma avaria. Desligue a alimentação durante 10 minutos, depois religue. Se o código reaparecer, contacte um reparador credenciado.

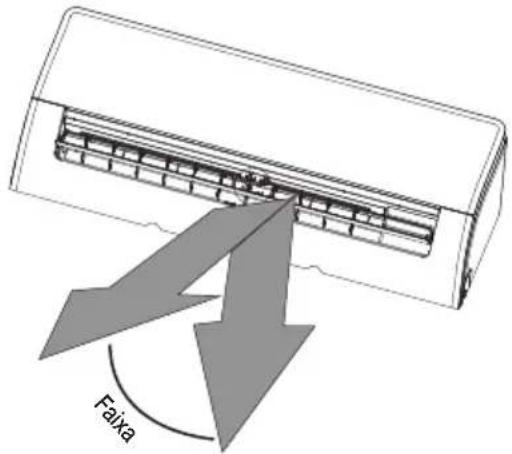

Como ajustar o fluxo de ar para evitar o sopro direto?

Utilize o comando para ativar a função Breeze away (conforme modelo) que evita o fluxo direto. Também pode ajustar manualmente as palhetas horizontais e verticais para direcionar o ar para longe de si.

Qual é o comprimento máximo de tubagem entre as unidades?

Para o modelo BEHPG 120, o comprimento máximo de tubagem é de 25 metros com um desnível máximo de 10 metros. Acima do comprimento padrão (5 m), é necessário um reforço de refrigerante (12 g/m).

MANUAL DE UTILIZADOR BEHPG 120 BEKO

Para unidades exteriores com aquecedor elétrico auxiliar

Obrigado por optar pela compra de um produto Beko. Esperamos que obtenha bons resultados com este produto, que foi fabricado com a mais alta qualidade e a tecnologia mais avançada. Assim, pedimos-lhe que leia atentamente este manual de utilizador na sua totalidade e todos os outros documentos que o acompanham, antes de utilizar o produto, guardando-os para consulta futura. Se entregar o produto a outras pessoas, entregue também o manual de utilizador. Respeite todos os avisos e informações indicados no manual de utilizador.

Significado dos símbolos

Os símbolos que se seguem são utilizados nas várias secções deste manual:

Informações importantes ou sugestões úteis relacionadas com a utilização.

Este símbolo significa que o manual de instruções deve ser lido atentamente.

Advertências relativas a situações perigosas que colocam em risco a vida e os bens materiais.

Este símbolo significa que este equipamento deve ser manuseado por pessoal de manutenção, com consulta do manual de instalação.

Advertências relativas a ações que nunca devem ser executadas.

Advertência sobre choque elétrico.

Este símbolo significa que se encontra informação disponível no manual de instruções ou no manual de instalação.

(Para tipo de gás R32/R290)

Este símbolo significa que este aparelho utiliza um refrigerante inflamável. Caso o refrigerante vaze ou seja exposto a uma fonte de ignição externa, ocorre risco de incêndio.

Não devem ser cobertas.

Este produto foi fabricado em instalações modernas que respeitam e não prejudicam o ambiente.

ÍNDICE

1 Precauções de segurança 261

2 Especificações e funcionalidades da unidade 271

2.1 Visor da unidade interior 271 2.2 Temperatura de funcionamento 272 2.3 Tipo Split Inversor 272 2.4 Tipo velocidade fixa 272 2.5 Outras funcionalidades 273 2.6 Funcionamento manual (sem controlo remoto) 276 2.7 Instale o kit HomeWhiz (módulo sem fios) 276

3 Cuidados e manutenção 277

3.1 Limpeza da unidade interior 277 3.2 Limpeza do filtro de ar 278 3.3 Manutenção - longos períodos sem utilização 279 3.4 Manutenção - inspeção pré-temporada 280

4 Resolução de problemas 281

4.1 Problemas comuns 281

5 Acessórios 285

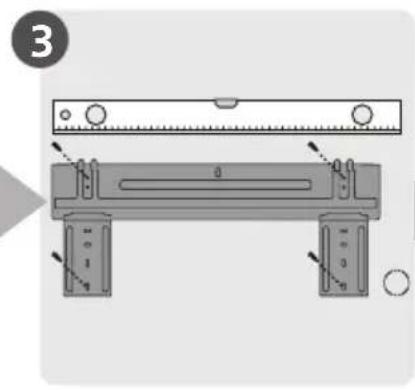

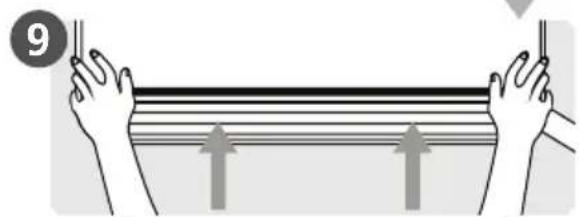

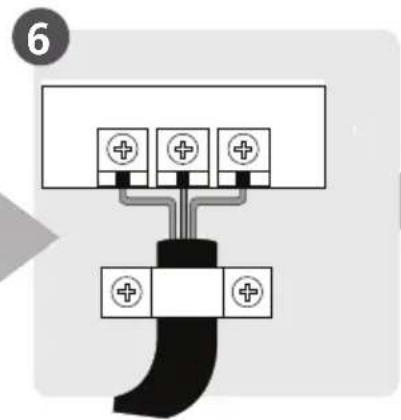

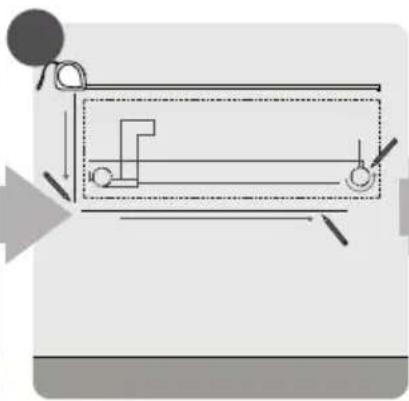

6 Resumo da instalação - unidade interior 287

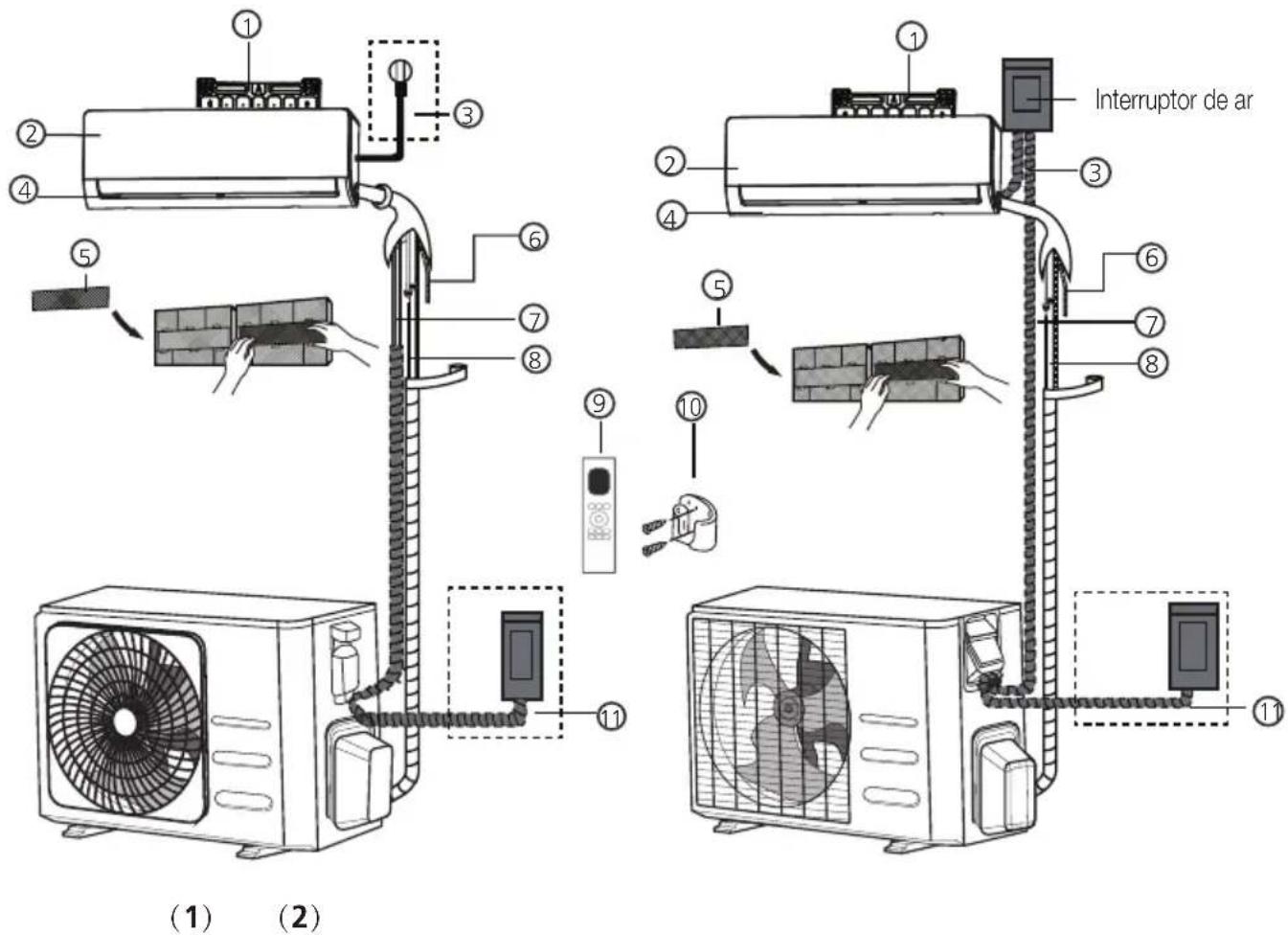

7 Peças da unidade 288

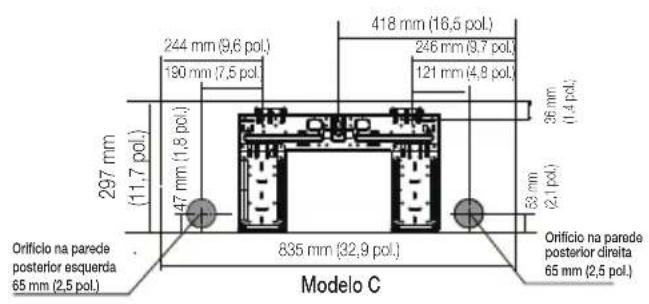

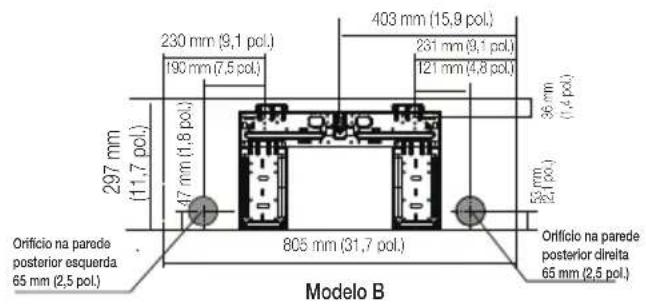

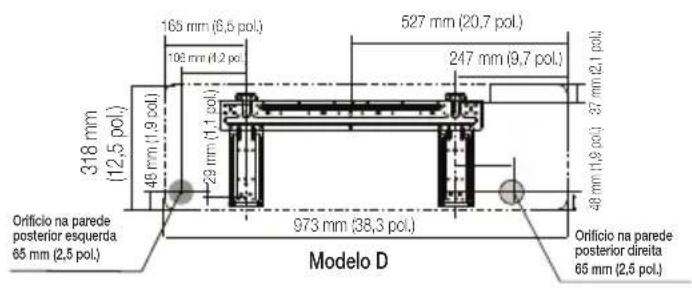

8 Instalação da unidade interior 289

8.1 Instruções de instalação - unidade interior 289

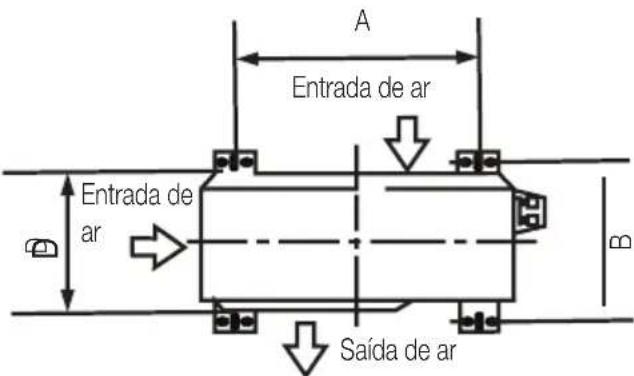

9 Instalação da unidade exterior 298

9.1 Instruções de instalação - unidade exterior 298

ÍNDICE

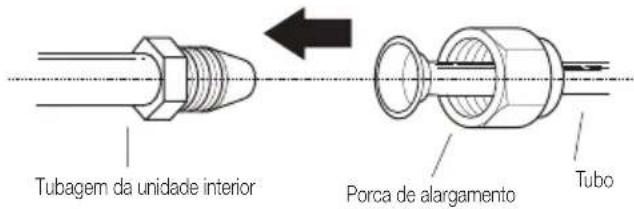

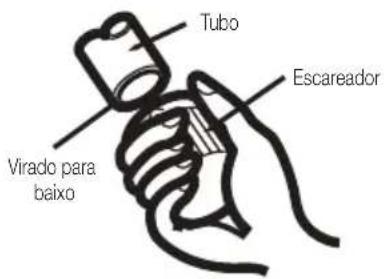

10 Ligação da tubagem de refrigeração 304

10.1 Instruções de ligação - tubagem de refrigeração 305 10.2 Instruções para ligar a tubagem à unidade exterior 307

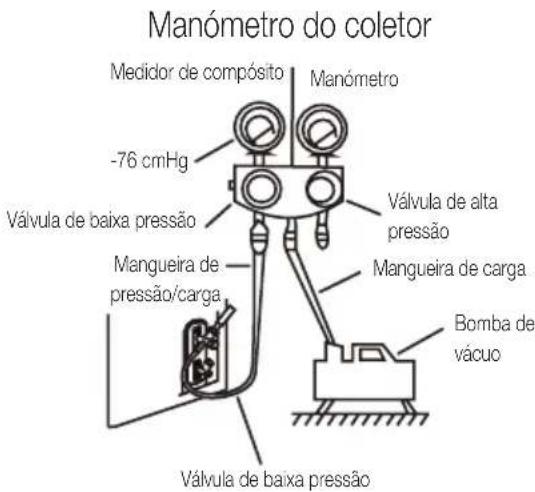

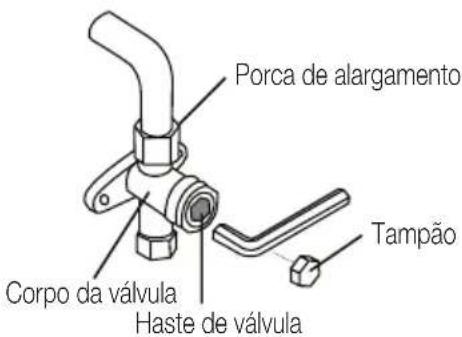

11 Purga de ar 308

11.1 Preparativos e precauções 308 11.2 Instruções de purga 308 11.3 Notas sobre adição de refrigerante 309

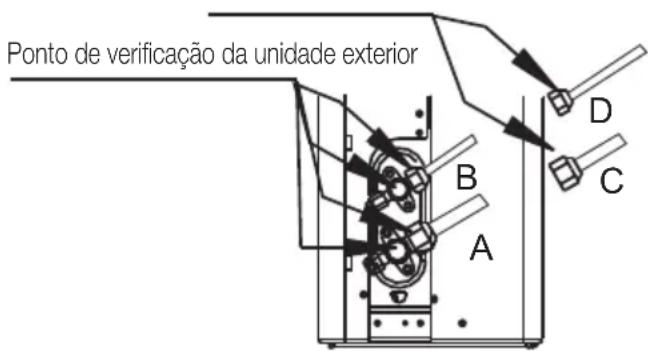

12 Verificações de fugas de gás e elétricas 311

12.1 Antes da execução do teste 311 12.2 Verificações de segurança elétrica 311 12.3 Verificações de fugas de gás 312

13 Execução de teste 313

13.1 Instruções da execução do teste 313

14 Diretrizes europeias relativas à eliminação de resíduos 314

15 Instruções de instalação 315

15.1 Instruções para o gás F 315

16 Especificações 316

Advertência

Este aparelho pode ser utilizado por crianças de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de experiência ou conhecimento, se tiverem recebido formação ou instrução em relação à utilização do aparelho de forma segura e compreenderem os perigos envolvidos. As crianças não deverão brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão (países da União Europeia).

Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades sensoriais, físicas ou mentais reduzidas ou falta de experiência e conhecimento, que não tenham supervisão ou instrução relativamente à utilização por parte de pessoa responsável pela

sua segurança. As crianças devem ser supervisionadas, para assegurar que não brincam com o aparelho.

Advertências para a utilização do produto

Se ocorrer alguma situação anómala (como cheiro a queimado), desligue imediatamente o equipamento e desligue da tomada. Entre em contacto com o revendedor para obter instruções para evitar choque elétrico, incêndio ou lesão.

Não insira os dedos, hastes ou outros objetos na entrada ou na saída de ar. Isto poderá causar ferimentos, já que a ventoinha poderá estar a girar a alta velocidade.

Não utilize vaporizadores inflamáveis, como laca de cabelo, verniz ou tinta perto do equipamento. Isso pode causar incêndio ou combustão.

Não opere o ar condicionado em locais próximos de gases combustíveis. O gás emitido pode acumular-se ao redor do equipamento e causar explosão.

Não utilize o ar condicionado numa divisão húmida como, por exemplo, na casa de banho ou na lavandaria. Demasiada exposição à água pode provocar que os componentes elétricos entrem em curto-circuito.

Não exponha seu corpo diretamente ao ar frio por um período prolongado de tempo.

Não permita que crianças brinquem com o ar condicionado. As crianças devem ser supervisionadas sempre que se encontrarem perto da unidade.

Se o ar condicionado for utilizado em conjunto com queimadores ou outros dispositivos de aquecimento,

ventile completamente o ambiente para evitar falta de oxigénio.

Em determinados ambientes funcionais como, por exemplo, cozinhas, divisões de servidor, etc., é altamente recomendada a utilização de unidades de ar condicionado especialmente concebidas para o efeito.

Precauções de limpeza e manutenção

Desligue o equipamento e desligue da alimentação antes de limpar. Caso contrário, poderá causar choque elétrico.

Não limpe o ar condicionado com quantidades excessivas de água.

Não limpe o ar condicionado com produtos de limpeza combustíveis. Produtos de limpeza combustíveis podem causar incêndio ou deformação.

Cuidado

Desligue o ar condicionado e a alimentação se não o utilizar por um período prolongado.

Desligue e retire da tomada o equipamento durante tempestades.

Verifique se a condensação de água pode drenar do equipamento sem impedimentos.

Não utilize o aparelho de ar condicionado com as mãos molhadas. Isto pode causar choque elétrico.

Não utilize o aparelho para outros fins que não o seu uso previsto.

Não suba para a unidade exterior nem coloque objetos em cima da mesma.

Não permita que o aparelho de ar condicionado funcione durante períodos de tempo prolongados com as portas ou janelas abertas, ou se a humidade for muito elevada.

Precauções elétricas

Caso o cabo de alimentação esteja danificado, deve ser substituído pelo fabricante, o agente de manutenção ou pessoal igualmente qualificado para evitar riscos.

Mantenha o cabo de alimentação limpo. Remova todo o pó ou sujidade que se acumula na tomada ou à volta desta. Tomadas sujas poderão provocar um incêndio ou um choque elétrico.

Não puxe pelo cabo de alimentação para desligar a unidade. Segure firmemente na ficha e remova-a da tomada.

Puxar diretamente pelo cabo poderá danificá-lo, o que poderá provocar um incêndio ou um choque elétrico.

Não modifique o comprimento do cabo de alimentação, nem utilize uma extensão de cabo para alimentar a unidade.

Não partilhe a tomada elétrica com outros aparelhos. Uma alimentação elétrica inadequada ou insuficiente pode provocar um incêndio ou choque elétrico.

O produto deve ser ligado à terra corretamente na altura da instalação, caso contrário poderá ocorrer choque elétrico.

Para todos os trabalhos elétricos, siga todas as normas e regulamentos de cablagem locais e nacionais, bem como o manual de instalação. Ligue bem os cabos e prenda-os com segurança, para que forças externas não danifiquem o terminal. As ligações elétricas incorretas podem sobreaquecer e provocar incêndios, podendo também provocar choques.

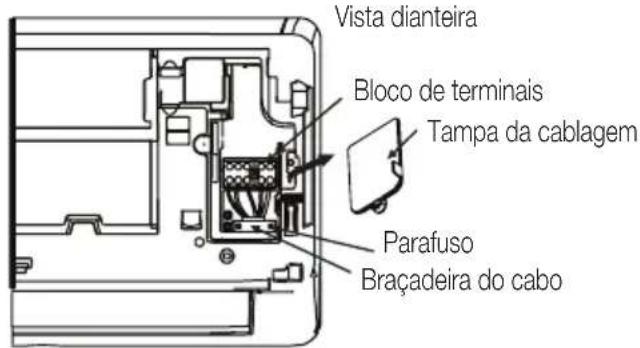

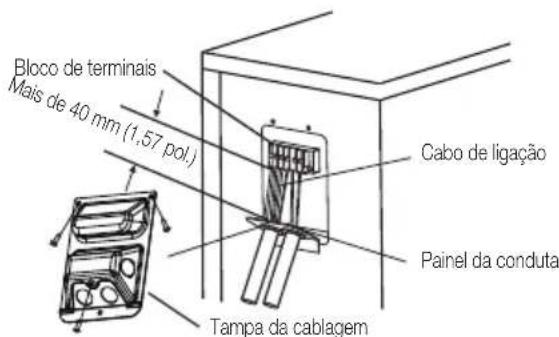

Todas as ligações elétricas devem ser efetuadas de acordo

com o Diagrama de ligação elétrica, localizado nos painéis da unidade interior e exterior.

Toda a cablagem deve ser disposta corretamente para garantir que a tampa do painel de controlo feche corretamente. Caso a tampa do painel de controlo não fique corretamente fechada, pode provocar corrosão e fazer com que os pontos de ligação do terminal aqueçam, incendeiem ou provoquem choque elétrico.

Se ligar a alimentação a cabos fixos, é necessário instalar na cablagem fixa um dispositivo de corte de todos os polos, que tenha pelo menos 3 mm de espaço livre em todos os polos e uma corrente de fuga inferior a 10 mA, sendo que o dispositivo de corrente residual (RCD) deverá ter uma corrente nominal de funcionamento residual não superior a 30 mA, de acordo com as normas em matéria de instalações elétricas.

Anote as especificações dos fusíveis

A placa de circuito impresso (PCB) do ar condicionado está concebida com um fusível para proporcionar proteção de sobrecorrente. As especificações do fusível estão impressas na placa de circuito impresso como, por exemplo: T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, etc.

Nota: Para as unidades que utilizam refrigerante R32 ou R290, só poderão ser utilizados fusíveis cerâmicos à prova de explosão.

Lâmpada UV-C HygieneMax (Aplicável apenas para unidades com função HygieneMax (Higiene máx.))

Este aparelho contém uma lâmpada UV-C HygieneMax (Higiene máx.). Leia as instruções a seguir antes de abrir o aparelho.

1. Não utilize a lâmpada UV-C HygieneMax (Higiene máx.) sem ser no aparelho. 2. Os aparelhos que apresentam danos visíveis não devem ser utilizados. 3. A utilização não prevista do aparelho ou danos no mesmo podem resultar na fuga de radiação UV-C perigosa. A radiação UV-C pode, mesmo em pequenas quantidades, causar danos aos olhos e à pele.
2. O aparelho deve ser desligado da corrente elétrica antes de proceder à sua limpeza ou a qualquer outro trabalho de manutenção.

1 Precauções de segurança

1. As barreiras UV-C que ostentem o símbolo de perigo de radiação ultravioleta não devem ser removidas.

Advertência: Este aparelho contém um emissor de UV. Não olhe diretamente para a fonte de luz.

Advertências para a instalação do produto

1. A instalação deve ser realizada por um distribuidor autorizado ou técnico especializado. Uma instalação defeituosa pode provocar fugas de água, choque elétrico ou incêndio.
2. A instalação deve ser realizada em conformidade com as instruções de instalação. Uma instalação inadequada pode provocar fugas de água, choque elétrico ou incêndio.
3. Contacte um técnico de serviço autorizado para reparar ou fazer a manutenção desta unidade. O aparelho deverá ser instalado em conformidade com a regulamentação nacional para instalações elétricas.
4. Utilize apenas os acessórios, componentes e peças especificadas incluídos para instalação. Utilizar peças não padrão pode provocar fugas de água, choque elétrico, incêndio e falhas na unidade. 5. Instale a unidade em local firme, que consiga suportar o peso da unidade. Caso o local escolhido não consiga suportar o peso da unidade, ou caso a instalação não seja realizada corretamente, a unidade pode cair e provocar ferimentos e danos graves.
5. Instale a tubagem de drenagem de acordo com as instruções deste manual. A drenagem incorreta pode provocar danos em casa e nos bens imóveis.
6. Para as unidades que tenham aquecedor elétrico auxiliar, não instale a unidade a menos de 1 metro (3 pés) de quaisquer materiais combustíveis.
7. Não instale a unidade num local que possa estar exposto a fugas de gás combustível. Caso se acumule gás combustível à volta da unidade, pode provocar incêndios.
8. Não ligue a alimentação até que todos os trabalhos de instalação estejam concluídos.
9. Ao mover ou mudar a localização do ar condicionado, contacte um técnico de assistência experiente para desligar e voltar a instalar a unidade.
10. Para instalar o aparelho no suporte, leia a informação detalhada nas secções "Instalação da unidade interior" e "Instalação da unidade exterior".

Notas sobre os gases fluorados (Não aplicável a unidades que utilizem refrigerante R290)

1. Este equipamento de ar condicionado contém gases fluorados com efeito de estufa. Para obter informações específicas sobre o tipo de gás e a quantidade, consulte a etiqueta pertinente no próprio equipamento ou o "Manual de utilizador - Ficha do produto" na embalagem da unidade exterior. (Apenas para produtos da União Europeia). 2. A instalação, serviços, manutenção e reparação deste equipamento devem ser executados por técnico certificado.
2. A desinstalação do produto e a reciclagem devem ser executadas por técnico certificado.
3. Para equipamento com gases fluorados com efeito de estufa em quantidades iguais ou superiores a 5 toneladas de equivalente a CO2, mas inferiores a 50 toneladas de equivalente a CO2, se houver um sistema de deteção de fugas instalado, deve-se verificar a existência de fugas pelo menos a cada 24 meses.
4. Quando a unidade é verificada relativamente à existência de fugas, é veementemente recomendado que se mantenham registos adequados de todas as verificações.

Advertência para a utilização de refrigerante R32/R290

Quando é empregue refrigerante inflamável, o aparelho deve ser armazenado numa área bem ventilada, cuja dimensão corresponda à da área de divisão especificada para o funcionamento.

Para modelos com fluido refrigerante R32:

O aparelho deve ser instalado, funcionar e ser armazenado numa divisão com área superior a 4m². Nos modelos com refrigerante R290, o aparelho deve ser instalado, utilizado e armazenado numa divisão com uma área superior a:

unidades <= 9000 Btu/h: 13m²; unidades > 9000 Btu/h e <= 12000 Btu/h: 17 m²; unidades > 12 000 Btu/h e <=18000Btu/h: 26 m²; unidades >18 000 Btu/h e <= 24000 Btu/h: 35 m²

Conectores mecânicos e juntas alargadas não são permitidos no interior. (Requisitos da norma EN).

Os conectores mecânicos realizados no interior devem ter uma taxa inferior a 3g/ano, a 25% da pressão maior admissível. Quando forem reutilizados conectores mecânicos no interior, as peças de vedação devem ser substituídas por novas. Quando forem reutilizadas juntas de alargamento, a peça alargada deve ser reajustada. (Requisitos da norma UL)

Quando forem reutilizados conectores mecânicos no interior, as peças de vedação devem ser substituídas por novas. Quando forem reutilizadas juntas de alargamento, a peça alargada deve ser reajustada. (Requisitos da norma CEI)

Os conectores mecânicos realizados no interior devem estar em conformidade com a ISO 14903.

Diretrizes europeias relativas à eliminação de resíduos

Esta marca exibida no produto ou na documentação indica que resíduos de equipamentos elétricos e eletrónicos não devem ser misturados com resíduos domésticos em geral.

Eliminação correta deste produto (Eliminação de equipamentos elétricos e

eletrónicos)

Este aparelho contém um agente refrigerante e outros materiais potencialmente perigosos. Ao eliminar este aparelho, a legislação exige uma recolha e tratamento especiais.

Não elimine este aparelho como resíduos domésticos ou resíduos urbanos não selecionados.

Ao eliminar este aparelho, dispõe das seguintes opções:

Eliminação do aparelho em unidades municipais adequadas de recolha de lixo eletrónico. Ao comprar um novo aparelho, o revendedor receberá o aparelho antigo sem custos. - O fabricante receberá o aparelho antigo sem custos. (em alguns países) Vender o aparelho a sucateiros certificados. (em alguns países)

Aviso especial: A eliminação deste aparelho na floresta ou noutro ambiente natural envolvente constitui um perigo para a sua saúde e para o ambiente. Poderá haver uma fuga de substâncias perigosas para os lençóis freáticos e consequente entrada das mesmas na cadeia alimentar.

2 Especificações e funcionalidades da unidade

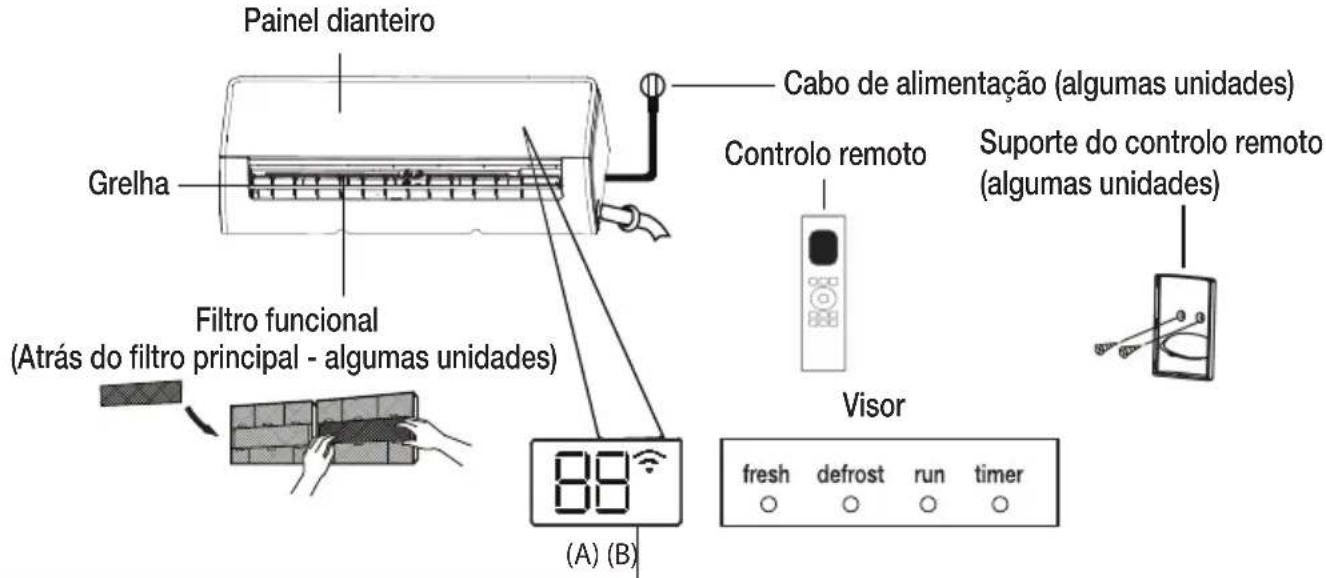

2.1 Visor da unidade interior

Nota: Diferentes modelos têm diferentes tipos de painéis frontais e ecrãs. Nem todos os códigos do visor descritos abaixo estão disponíveis para o aparelho de ar condicionado que adquiriu. Verifique o visor da unidade interior que adquiriu.

As ilustrações presentes neste manual têm uma finalidade meramente explicativa. A forma real da sua unidade interior poderá ser ligeiramente diferente. A forma real é aquela que prevalece.

"fresh" (fresco) quando a função Fresh (Fresco) ou HygieneMax (Higiene máx.) (se alguma) está ativada (algumas unidades).

"defrost" (descongelamento) quando a função Defrost (Descongelamento) está ativada.

"run" (em funcionamento) quando a unidade está em funcionamento.

"timer" (temporizador) quando TIMER (Temporizador) está programado.

quando a função Controlo sem fios está ativada (algumas unidades).

mostra a temperatura, as funções de funcionamento e os códigos de erro:

"on" durante 3 segundos quando:

• TIMER ON (Temporizador ligado) está programado (se a unidade estiver OFF (Desligada), permanece ligado quando TIMER ON (Temporizador ligado) estiver programado)
• A função FRESH (Fresco), HygieneMax (Higiene máx.), SWING (Oscilação), TURBO, ECO (Ecológico) ou SILENCE (Silêncio) liga-se "DF" durante 3 segundos quando:
• TIMER OFF (Temporizador desligado) está ligado
• A função FRESH (Fresco), HygieneMax (Higiene máx.), SWING (Oscilação), TURBO, ECO (Ecológico), ou SILENCE (Silêncio) está desligada "df" quando se encontra em modo de descongelamento
• FP" quando a função de aquecimento a 8 °C está ligada (algumas unidades) "EL" quando a função GoClean está ligada (Para o tipo Split inverter), quando a unidade está em SelfClean+ (Para o tipo Velocidade fixa)

Mostrar significados dos códigos

2 Especificações e funcionalidades da unidade

Quando o aparelho de ar condicionado é utilizado fora das faixas de temperatura seguintes, determinadas funcionalidades de proteção de

segurança poderão ser ativadas e desligar o aparelho.

2.3 Tipo Split Inversor

Modo COOL (Frio) Modo HEAT (Calor)		Modo DRY (Desumidificacao)
Temperatura ambiente	16°C-32°C (60°F-90°F)	0°C-30°C (32°F-86°F)	10°C-32°C (50°F-90°F)
Temperatura externa	0°C-50°C (32°F-122°F) -15°C-24°C -15°C-50°C (5°F-122°F) (Para modelos com sistemas de Refrigeracao de baixa temp.)	°C (5°F-75°F) para algunos modelos -20°C-24°C (-4°F-75°F)	0°C-50°C (32°F-122°F)
	0°C-52°C (32°F-126°F) (Para modelos tropicals especialis)		0°C-52°C (32°F-126°F) (Para modelos tropicals especialis)

Para unidades exteriores com aquecedor elétrico auxiliar

Quando a temperatura externa estiver abaixo de 0 °C, recomenda-se manter o equipamento sempre ligado para garantir um bom desempenho contínuo.

2.4 Tipo velocidade fixa

	Modo COOL (Frio)	Modo HEAT (Calor)	Modo DRY (Desumidificacao)
Temperatura ambiente	16°C-32°C (60°F-90°F)	0°C-30°C (32°F-86°F)	10°C-32°C (50°F-90°F)
Temperatura externa	18°C-43°C (64°F-109°F)	-7°C-24°C (19°F-75°F)	11°C-43°C (52°F-109°F)
	-7°C-43°C (19°F-109°F) (Para modelos com sistemas de Refrigeracao de baixa temp.)		18°C-43°C (64°F-109°F)
	18°C-52°C (64°F-126°F) (Para modelos tropicals especialis)		18°C-52°C (64°F-126°F) (Para modelos tropicals especialis)

2 Especificações e funcionalidades da unidade

Nota: Humidade relativa do recinto inferior a 80%. Se o aparelho de ar condicionado operar acima deste número, a superfície poderá atrair condensação. Ajuste a grelha de fluxo de ar vertical no ângulo máximo (verticalmente ao chão) e defina o modo de ventilação para HIGH (Alto).

Para melhorar ainda mais o desempenho do equipamento, faça o seguinte:

• Mantenha portas e janelas fechadas.
• Limite o uso de energia utilizando as funções TIMER ON (Temporizador ligado) e TIMER OFF (Temporizador desligado).
• Não bloqueie as entradas ou saídas de ar.
• Verifique e limpe regularmente os filtros de ar.

O guia sobre o uso do controle remoto de infravermelhos não está incluído neste pacote de informações. Nem todas as funções estão disponíveis para o aparelho de ar condicionado. Verifique o visor da unidade interna e o controle remoto do aparelho que adquiriu.

2.5 Outras funcionalidades

- Reinício automático (para algumas unidades)

Se o equipamento perder energia, será reiniciado automaticamente e com as configurações anteriores assim que a energia for restaurada.

- Controle sem fios (algumas unidades)

O controle sem fios permite que controle o seu aparelho de ar condicionado utilizando o seu telemóvel e uma ligação sem fios.

Para acesso ao dispositivo USB, as operações de substituição e manutenção devem ser realizadas por profissionais.

- Memória do ângulo da grelha (algumas unidades)

Ao ligar o equipamento, a grelha retoma automaticamente o ângulo anterior.

- Função GoClean (algumas unidades)

• A Tecnologia GoClean remove o pó quando adere ao permutador de calor, congelando automaticamente e descongelando rapidamente o gelo. Será ouvido um sinal sonoro. A operação é utilizada para produzir mais água condensada para melhorar o efeito de limpeza, soprando ar frio. Após a limpeza, a turbina de ar interna continua a funcionar com ar quente para secar o evaporador, mantendo, assim, o interior limpo.
• Quando esta função está ligada, o visor da unidade interna aparece "CL"; depois de concluir o processo, a unidade desliga-se automaticamente e cancela a função GoClean.
• Em algumas unidades, o SYSTEMA inicia o processo de limpeza a altas temperaturas e a temperatura da saída de ar é muito alta. Mantenha-se à distância. Isto pode aumentar a temperatura ambiente.

- Breeze away (Brisa afastada) (algumas unidades)

Esta função impede que o fluxo de ar sopre diretamente para o corpo, permitindo-lhe saborear uma frescura reconfortante.

- Deteção de fuga de refrigerante (algumas unidades)

A unidade interiormente automaticamente "ELOC" ou piscará os LED (dependendo do modelo), quando detetar fugas de líquido refrigerante. Ligue para a assistência técnica para resolver este defeito.

2 Especificações e funcionalidades da unidade

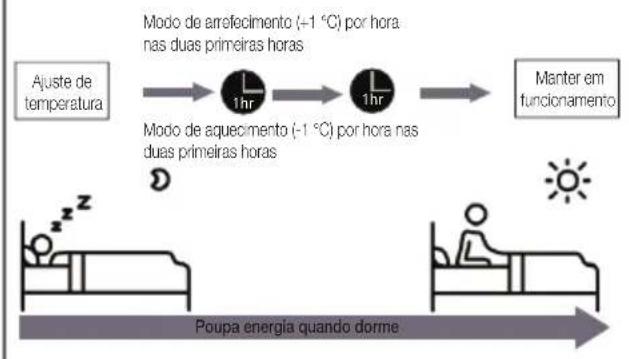

- Funcionamento em modo Sleep (Suspensão)

• A função SLEEP (Suspensão) é realizada para diminuir o uso de energia quando dorme (e não precisa das configurações de temperatura para fazer confortável). Esta função está para ser ativada através do controlo remoto. A função SLEEP (Suspensão) não está disponível nos modos FAN (Ventoinha) ou DRY (Desumidificação).
• Prima o botão SLEEP (Suspensão) quando for dormir. Quando estiver no modo COOL (Frio), a unidade aumentará a temperatura em 1°C às vezes uma hora e aumentará mais 1°C às vezes mais uma hora. Quando estiver no modo HEAT (Calor), a unidade diminuirá a temperatura em 1°C às vezes uma hora e diminuirá 1°C às vezes uma hora.

A função SLEEP (Suspensão) para antes de 8 horas e o sistema continua a funcionar na última posição.

Funcionamento em modo Sleep (Suspensão)

Nota: As funções a seguir não estão disponíveis nos aparelhos de ar condicionado multi-split: As funções SelfClean+, GoClean, Silence (Silêncio), Breeze away (Brisa afastada), deteção de fugas de refrigerante e Eco (Ecológica).

• Ajuste do ângulo de fluxo de ar

2.5.1 Ajuste do ângulo vertical do fluxo de ar (ver Fig. A)

Com a unidade ligada, utilize o botão SWING (Oscilação) no controle remoto para definir a direção (ângulo vertical) do fluxo de ar. Consulte o manual do controle remoto para obter mais informações.

Fig. A

Nota: Não mova a grelha com as mãos. Isso fará com que a grelha fique dessincronizada. Se isso ocorrer, desligue a unidade e desconecte-a da tomada por alguns instantes. Em seguida, reinicie. Isso irá reajustar a grelha.

2 Especificações e funcionalidades da unidade

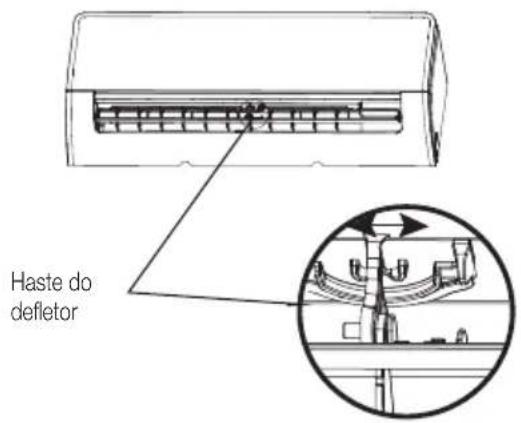

Nota acerca dos ângulos da grelha:

Ao usar os modos COOL (Frio) ou DRY (Desumidificação), não ajuste a grelha em um ângulo muito vertical durante períodos prolongados. Isso pode fazer com que se condense água na lâmina da grelha, a qual cairá no chão ou na mobília.

Ao usar os modos COOL (Frio) ou HEAT (Calor), se a grelha for ajustada em um ângulo muito vertical, poderá reduzir o desempenho da unidade devido ao fluxo de ar restrito.

Fig. B

2.5.2 Ajuste do ângulo horizontal do fluxo de ar

O ângulo horizontal do fluxo de ar deve ser ajustado manualmente. Segure a haste do defletor (veja a Figura B) e ajuste-a manualmente na direção desejada. Em algumas unidades, o ângulo horizontal do fluxo de ar poderá ser configurado através do controle remoto. Por favor, consulte o Manual do Controle Remoto.

Advertência:

Não coloque os dedos dentro ou perto do soprador ou no lugar de saída da unidade. A ventoinha de alta velocidade dentro do equipamento pode causar ferimentos.

2 Especificações e funcionalidades da unidade

• O botão manual destina-se apenas para testes e operações de emergência. Utilize apenas esta função se o controle remoto estiver perdido e for absolutamente necessário. Para restaurar o funcionamento regular, utilize o controle remoto para ativar o equipamento. O equipamento deve ser desligado antes da operação manual.

1. Abra o painel frontal da unidade interior.
2. Localize o botão MANUAL CONTROL (Controlo manual) no lado direito da unidade.
3. Prima o botão Manual control (Controlo manual) uma vez para ativar o modo FORCED AUTO (Automático forçado).
4. Prima novamente o botão Manual control (Controlo manual) para ativar o modo FORCED COOLING (Refrigeração forçada).
5. Prima o botão Manual control (Controlo manual) pela vez para desligar a unidade.
6. Feche o painel dianteiro.

2.7 Instale o kit HomeWhiz (módulo sem fios)

1. Remova a tampa protetora do kit HomeWhiz (módulo sem fios)
2. Abra o painel frontal e insira o kit HomeWhiz (módulo sem fios) na interface reservada.

Advertência:

Esta interface só é compatível com o kit HomeWhiz (módulo sem fios) fornecido pelo fabricante.

3.1 Limpeza da unidade interior

Antes da limpeza ou manutenção:

Desligue sempre o seu aparelho de ar condicionado e desligue a ficha da tomada antes da limpeza ou manutenção.

Advertência:

Utilize apenas um pano macio e seco para limpar o equipamento. Se o equipamento estiver particularmente sujo, limpe com um pano embebido em água morna.

Não utilize químicos ou panos quimicamente tratados para limpar a unidade.

Não utilize benzeno, diluente, pó de polimento ou outros solventes para limpar a unidade. Estes podem fazer com que a superfície de plástico fique rachada ou deformada.

Não utilize água mais quente do que 40°C para limpar o painel frontal. Isso pode fazer com que o painel fique deformado ou descolorido.

3.2 Limpeza do filtro de ar

Um filtro de ar condicionado entupido pode reduzir a eficiência de arrefecimento do equipamento e também prejudicar a saúde das pessoas. Limpe o filtro uma vez a cada duas semanas.

1. Levante o painel frontal do equipamento interno.
2. Primeiramente, pressione a patilha na ponta do painel para soltar o fixador, levante-a e puxe-a na sua direção.
3. Agora retire o filtro.
4. Se o filtro tiver um filtro renovador de ar, solte-o do filtro maior. Limpe o filtro renovador de ar com um aspirador manual.
5. Limpe o filtro de ar grande com água morna e sabão. Utilize detergente neutro.
6. Lave o filtro em água fresca e retire o excesso de água.
7. Seque-o num local fresco e seco e evite expô-lo à luz direta do sol.
8. Quando estiver seco, volte a prender o filtro renovador de ar ao filtro maior e, em seguida, volte a colocá-lo no equipamento interno.
9. Feche o painel frontal do equipamento interno.

3 Cuidados e manutenção

Advertência:

Não toque no dispositivo de renovação de ar durante pelo menos 10 minutos antes de desligar a unidade. (Algumas unidades)

Advertência:

Antes de trocar o filtro ou efetuar a limpeza, desligue a unidade e a fonte de alimentação.

Ao remover o filtro, não toque nas partes metálicas da unidade. As arestas de metal afiadas podem cortar.

Não utilize água para limpar a parte de dentro da unidade interior. Isso poderá destruir o isolamento e causar choque elétrico.

Não exponha o filtro à luz solar direta ao secar. Isso pode encolher o filtro.

3.3 Manutenção - longos períodos sem utilização

Se não planeia usar o ar condicionado por um período prolongado, faça o seguinte:

Limpe todos os filtros

Ative a função FAN (Ventoinha) até a unidade secar completamente

Desligue a unidade e desligue a alimentação

3.4 Manutenção - inspeção pré-temporada

Após longos períodos sem utilização ou antes de períodos de uso frequente, faça o seguinte:

Verifique se existem fios danificados

Limpe todos os filtros

Verifique se existem fugas

Substitua as pilhas

Verifique se algo está a bloquear as entradas e saídas de ar

4 Resolução de problemas

Precauções de segurança:

Se ocorrer QUALQUER UMA das condições a seguir, desligue o equipamento imediatamente!

Cabo de alimentação está danificado ou anormalmente quente. Há um cheiro a queimado. A unidade emite sons altos ou anormais. Um fusível de energia queimou ou o disjuntor dispara com frequência. Água ou outros objetos caíram dentro ou fora do equipamento.

Não tente resolver estes problemas por si! Entre imediatamente em contacto com um prestador de serviços autorizado!

4.1 Problemas comuns

Os problemas a seguir não são avarias e na maior parte das situações não exigem reparações.

Problema Causas possíveis
A unidade não liga ao pressionar o botão ON/OFF (Ligado/Desligado)	O equipamento possui uma coisa de proteção de 3 minutos que evita sobrecarga no equipamento. A unidade não pode ser reiniciada dentro deraxisminutos antes or dosrigadas.
A unidade muda do modo COOL/HEAT (Frio/Calor) para o modo FAN (Ventoinha)	A unidade pode alterar o ajuste para fazer a formação de gelo. Assim que a temperatura aumento, a unidade começa a operar novamente no modo selecionado anteriormente.
	A temperatura definida foi atingida e nesse momento a unidade deslga o compressor. A unidade continua a funcraionar quando a temperatura flutuar novamente.
A unidade inferior emite uma névoa branca	Em regions humidas, uma grande dificuldade de temperatura entre o ar da divisão e o ar condicionado pode fazer névoa branca.
Tanto a unidade inferior como a exterior emitem uma névoa branca	Quando o equipamento Reinicia no modo HEAT (Calor) apareso oscongelamento, pode formar-se uma névoa branca devido à humidade gerada peloprocesso de descongelamento.
A unidade inferior faz ruídos	Um som de ar acelerado pode ocorror quando as grelhas reajustam a sua posicao.
	Poderá ocorror um rangido aparesoutilizar a unidade em modo HEAT (Calor) devido a expansão e contracação das peças de plástico da unidade.
Tanto a unidade interior como a exterior produzem ríudos	Há um som baixo sibilante durante o-functionamento: Isso é normal e é causado pelo fluxo de gás refrigerante a passar pela unidade inferior e exterior.
	Há um som baixo sibilante quando oSYSTEMA inicia, acabou de parar de fazer ou está a descogerel: Este ruído é normal e é causado pelo gás dos produits de refrigeração que param ou mudam de direção.
	Som de rangido: Expansão e contracação normais de peças de plácico e metal causadas por mudanças de temperatura durante o-functionamento pode fazer ríudos.
A unidade exterior faz ríudos	A unidade fara sons differentes com base no seu mode de-functionamento atual.
Poeira é emitida pela unidade interior ePGA unidade exterior	A unidade pode acumular poeira durante longos periodos sem uso, que sera emitida quando o equipamento for ligado. Isso pode ser mitigado cobrindo-se o equipamento durante longos periodos de inatividade.
A unidade produz mau cheiro	A unidade pode absorver odores do meio ambiente (como de moveris, cozinha, cigarros etc.) que são emitidos durante as operações.
	Os filtros da unidade está com dolor e devem ser limpos.
A ventoinha da unidade exterior não funciona	Durante o-functionamento, a velocidade da ventoinha é controlada para optimizar o-functionamento do produto.
O Functionamento é irregular, imprevisível ou o equipamento não responde	A interferência de torres de telemóveis e amplificadores de sinal remotos podem causar avarias no aparecido. Nesse caso, tente o seguido: •Desligue a alimentação e volta a ligar. •Prima o botão ON/OFF (Ligar/desligar) do controlo remoto para reinicair a operação.

Nota: Se o problema continuar, entre em contacto com um revendedor local ou com o centro de atendimento ao cliente mais próximo. Dê uma descrição detalhada da avaria do equipamento e o número do modelo.

4 Resolução de problemas

Quando ocorrerem problemas, verifique os pontos a seguir antes de entrar em contacto com uma empresa de reparações.

Problema Causas possíveis Solução

Mau desempenho de refrigeracao	O ajuste de temperatura pode estar mais alto do que a temperatura ambiente	Baixe a configuração da temperatura
	O permutador de calor da unidade interior ou exterior está sujo	Limpe o permutador de calor afetado
	O FILTER de ar está sujo	Remova o FILTER e limpe-o de acordo com as instruções
	A entrada ou saía de ar de qualquer das unidades está bloqueada	Deslgue a unidade, remove a obstruição e ligue novamente
	Portas e janelas está abertas	Todas as portas e janelas devem estar fechadas durante o funcionaamento do equipamento
	Calor excessivo é gerado pela luz solar	Feche as janelas e cortinas durante periços de calor intenso ou sol brilhante
	Muitas fontes de calor na sala (pessoas, computadores, apareiros eletrónicos etc.)	Reduza a quantidade de fontes de calor
	Baixo;nível de liquido de refrigeração devido a fugas ou uso prolongado	Verifique se existem fugas, feche novamente se necessário e preencha a quantidade de liquido de refrigeração
	A função SILENCE (Sílencio) está ativada (função optional)	A função SILENCE (Sílencio) pode reduzir o desempenho do produits ao reduzir a frequência de operação. Deslgue a função SILENCE (Sílencio).

4 Resolução de problemas

Problema Causas possíveis Solutação
O equipamento não funciona	Falta de energia Aguarde que a energia está restabelecida
	A energia está desligada Ligue a energia
	O fusível está queimado Substitua o fusível
	As pilhas do controlo remoto está gastos	Substitua as pilhas
	A proteção de 3 minutos da unidade foi ativada	Aguarde tãocretes minutos antes de reinicair a unidade
	O temporizador está ativado Desligue o temporizador
A unidade arranca e para com frequência	Há refrigerante em excesso ou em falta noSYSTEMA	Verifique se existem fugas e encha ouSYSTEMA com refrigerante.
	Entrou gás ou humidade não compressível noSYSTEMA	Esvazie e volté a abastecer ouSYSTEMA com refrigerante
	O compressor está avariado Substitua o compressor
	A tensão está muito alta ou muito baixa	Instale um manistato para regular a tensão
Mau desempinho do aquecimento	A temperatura exterior está extremamente baixa	Utilize um dispositivo de aquecimento auxiliar
	O ar frio entrapelas portas e janelas	Verifique se todas as portas e janelas está fechadas durante o uso
	Baixo;nvel de liquido de Refrigeração devoa a fugas ou uso prolongado	Verifique se existem fugas, feche novamente se necessário e preencha a quantidade de liquido de Refrigeração
As luzesindicadorascontinuem a piscar	A unidade pode parar ouContinuar a funcionalr com segurança. Se as Luzesindicadoras continuarem a piscar ou surgirem)códigos de erro, aguarde circa de 10 minutos. O problema pode resolver-se por si mesmo. Caso contrácrio,desiguesa energia e volta a ligar. Ligue a unidade. Se o problema continuar,desiguesa energia e Entre em contacto com o centro de atendimento ao cliente maisproximo.
Aparece um)codigo deerro no visor da unidade interior e começacom as seguintoletras:·E(x),P(x),F(x)·EH(xx),EL(xx),EC(xx)·PH(xx),PL(xx),PC(xx)
i	Note:Se o problema continuarapós arealização dos diagnósticos e verificações acima, desluge o equipamento imeditamente e entre emcontacto com umcentro de service autorizzato.

5 Acessórios

O aparelho de ar condicionado é fornecido com os seguintes acessórios. Utilize todas as peças de instalação e acessórios para instalar o aparelho de ar condicionado. Uma instalação incorreta pode provocar fugas de água, choque elétrico, incêndio ou falha do equipamento. As peças que não são fornecidas com o ar condicionado devem ser adquiridas separadamente.

Nome dos acessórios	Quant. (peças)	Forma Nome dos acessórios		Quant. (peças)	Forma
Manual 2-3 Controlo remoto 1
Junta de trenagem (para os modelos de refrigeração e aquecimento)	1 Pilha 2
Vedante (para os modelos de refrigeração e aquecimento)	1		Suporte de controlo remoto (optional)	1
Placa de montagem	1		Parafuso de fixação para o suporte do controlo remoto (optional)	2
Bucha	5-8 (dependendo dos modelos)		Filtro muito(Fdeve ser instalado na parte de trás do filtró de ar principal por um专业技术o autorizzato durante a instalação do aparelho)	1-2 dependendo dos modelos)
Parafuso de fixação da placadome montagem	5-8 (dependendo dos modelos)
Kit USB sem fios	1 (apenas para modelos WiFi)

5 Acessórios

Nome Forma		Quantidade (peças.)
Montagem dos tubos de ligação	Lado do liquido	Ø 6,35	As peças devem ser adquiridaseparadamente.Contacte o revendedor para saber qual é a dimensão correta das tubagens da unidade que adquiriu.
		Ø 9,52
	Lado do gás	Ø 9,52
		Ø 12,7
		Ø 16
		Ø 19
Anel magnético e fixador(Se fornecidos, consulte o Diagrama das ligações elétricas para fazer à sua instalação no cabo da ligação.)	1 2 3 Passe o conjunto atraves do orifcio do anel magnétique para o fixar no cabo.		Varia de acordo com o Modelo

6

Resumo da instalação - unidade interior

Selecionar o local de instalação

Determinar posição do orifício na parede

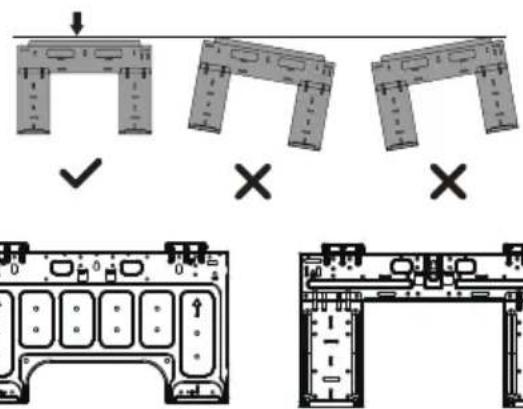

Fixar a placa de montagem

Perfurar orifício na parede

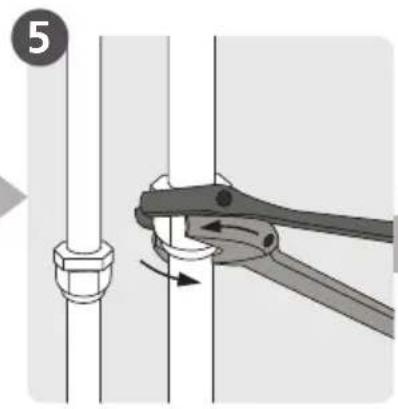

Ligar a tubagem

Ligar a cablagem (não aplicável em outros locais nos Estados Unidos)

Preparar tubo de drenagem

Envolver a tubagem e o cabo (não aplicável em outros locais nos Estados Unidos)

Montar a unidade interior

7 Peças da unidade

Nota: A instalação deve ser realizada de acordo com os requisitos de normas locais e nacionais. A instalação pode ser ligeiramente diferente em diferentes áreas.

1. Placa de montagem em parede
2. Painel dianteiro
3. Cabo de alimentação (algumas unidades)
4. Grelha
5. Filtro funcional (atrás do filtro principal - algumas unidades)
6. Tubo de drenagem
7. Cabo de sinal
8. Tubagem de refrigeração
9. Controlo remoto
10. Suporte do controle remoto (em alguns equipamentos)
11. Cabo de alimentação da unidade exterior (algumas unidades)

Notas sobre as ilustrações:

As ilustrações presentes neste manual têm uma finalidade meramente explicativa. A forma real da sua unidade interior poderá ser ligeiramente diferente. A forma real é aquela que prevalece.

8.1 Instruções de instalação – unidade interior

8.1.1 Antes da instalação

Antes de instalar a unidade interior, consulte a etiqueta na caixa do produto para se certificar de que o número do modelo da unidade interior corresponde ao número do modelo da unidade exterior.

Passo 1: Selecione o local de instalação

Antes de instalar a unidade interior, deve escolher um local adequado. A seguir são indicados requisitos que o ajudarão a escolher o local adequado para a unidade.

Os locais adequados para instalação necessitam de preencher os seguintes requisitos:

- Boa circulação de ar - Drenagem adequada - O ruído da unidade não deve perturbar terceiros - Firme e sólido - o local não deve vibrar - Suficientemente forte para suportar o peso da unidade - Um local pelo menos um metro afastado de todos os restantes aparelhos elétricos (por exemplo, TV, rádio, computador)

Não instale a unidade nos seguintes locais:

• Próximo de qualquer fonte de calor, vapor ou gás combustível
• Próximo de itens inflamáveis como, por exemplo, cortinas ou vestuário
• Próximo de qualquer obstáculo que possa bloquear a circulação de ar
• Próximo da porta de entrada
• Num local sujeito a luz solar direta

Nota acerca do orifício na parede:

Caso não haja tubagem de refrigeração fixa:

Ao escolher um local, tenha em atenção que deve deixar espaço livre amplo para um furo na parede (consulte Fazer um furo na parede para a tubagem de ligação) para o cabo de sinal e a tubagem de refrigeração que liga as unidades interior e exterior. A posição predefinida para toda a tubagem é no lado direito da unidade inferior (quando de frente para a unidade). Contudo, a unidade pode alojar a tubagem à esquerda e à direita.

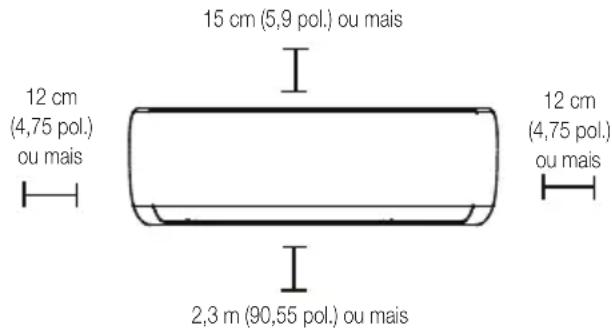

Consulte o seguinte diagrama para garantir uma distância adequada das paredes e do teto:

Passo 2: Fixar a placa de montagem à parede

A placa de montagem é o dispositivo no qual será montada a unidade interior.

• Remova o parafuso que fixa a placa de montagem à parte posterior da unidade interior.

Fixe a placa de montagem à parede com os parafusos fornecidos. Certifique-se de que a placa de montagem fica bem encostada à parede.

Nota para paredes em cimento ou de tijolo:

Caso a parede seja de tijolo, cimento ou de material semelhante, faça furos com um diâmetro de 5 mm na parede e insira as buchas fornecidas. Em seguida, fixe a placa de montagem à parede, apertando os parafusos diretamente nas buchas.

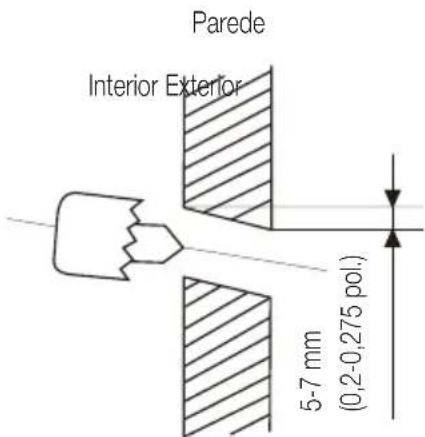

Passo 3: Fazer um furo na parede para a tubagem de ligação

1. Determine o local do furo na parede com base na posição da placa de montagem. Consulte a secção Dimensões da placa de montagem.
2. Usando uma broca de núcleo de 65 mm ou 90 mm (dependendo dos modelos), faça um furo na parede. Certifique-se de que é perfurado num ângulo ligeiramente descendente, para que a extremidade exterior do orifício fique abaixo da extremidade interior em cerca de 5 mm a 7 mm. Isto vai garantir uma drenagem adequada.
3. Coloque a vedação protetora no orifício. Isto protege as extremidades do orifício e ajuda a vedá-las quando terminar o processo de instalação.

Advertência:

Ao fazer o furo na parede, certifique-se de que evita cabos, canalização e outros componentes sensíveis.

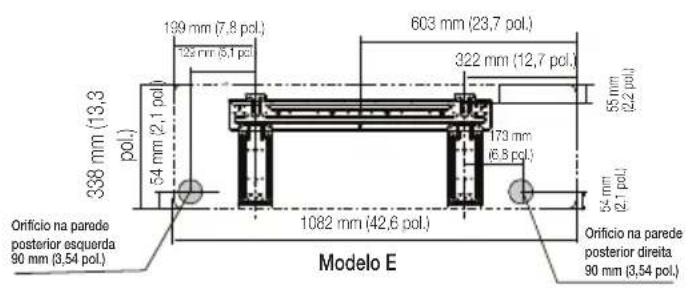

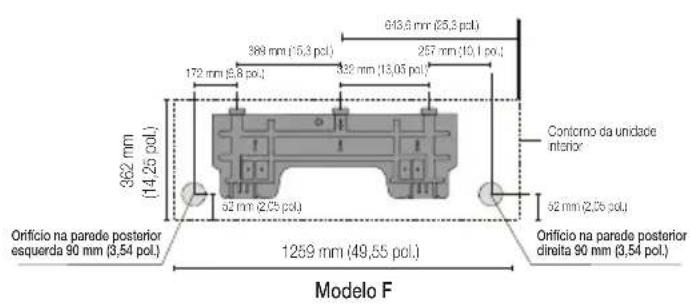

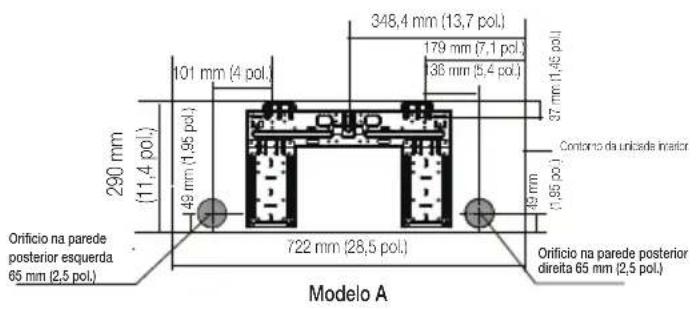

8.1.2 Dimensões da placa de montagem

Diferentes modelos têm diferentes tipos de placa de montagem. Dependendo dos diferentes requisitos de personalização, a forma da placa de montagem pode variar ligeiramente. No entanto, as dimensões de instalação são as mesmas para uma unidade interior do mesmo tamanho.

Veja, por exemplo, o tipo A e o tipo B: Orientação correta da placa de montagem

Tipo A Tipo B

8 Instalação da unidade interior

Nota: quando o tubo de ligação de gás lateral é de 16 mm ou mais, o orifício da parede deve ser de 90 mm.

Passo 4: Preparar a tubagem de refrigeração

A tubagem de refrigeração encontra-se dentro de uma manga de isolamento, afixada na parte posterior da unidade. Deve preparar a tubagem antes de a fazer passar através do orifício na parede.

1. Com base na posição do orifício da parede relativamente à placa de montagem, escolha o lado a partir do qual a tubagem sairá da unidade.
2. Caso o furo na parede fique por trás da unidade, mantenha o painel separador na posição correta. Caso o furo na parede fique do lado da unidade exterior, remova o painel separador de plástico desse lado da unidade. Isto criará uma ranhura através da qual a tubagem pode sair da unidade. Utilize um alicate de pontas finas, caso o painel de plástico seja difícil de remover manualmente.

8 Instalação da unidade interior

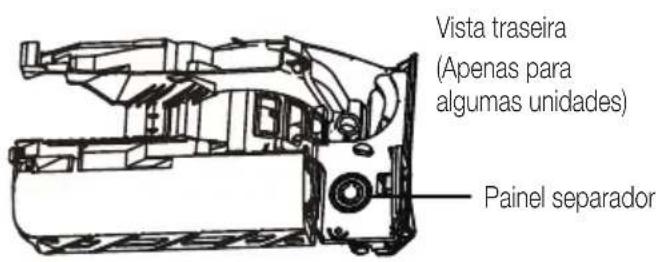

Painel separador

1. Caso a tubagem de ligação existente já esteja embutida na parede, passe diretamente para o passo de Ligação do tubo de drenagem. Caso não haja uma tubagem embutida, ligue a tubagem de refrigeração da unidade interior à tubagem de ligação, que unirá a unidade interior e a unidade exterior. Consulte a secção Ligação da tubagem de refrigeração deste manual para obter instruções detalhadas.

Nota sobre o ângulo da tubagem:

A tubagem do refrigerante pode sair da unidade interior em quatro ângulos diferentes: lado esquerdo, lado direito, lado traseiro esquerdo, lado traseiro direito.

Advertência:

Tenha muito cuidado para não deformar nem danificar a tubagem, quando a dobrar para fora da unidade. Quaisquer deformações na tubagem afetarão o desempenho da unidade.

Passo 5: Ligação do tubo de drenagem

Como predefinição, o tubo de drenagem é fixado do lado esquerdo da unidade (quando estiver voltado para a parte posterior da unidade). Contudo, também pode ser fixado do lado direito. Para garantir uma drenagem adequada, fixe o tubo de drenagem do mesmo lado em que a tubagem de refrigeração sai da unidade. Fixe a extensão do tubo de drenagem (vendida em separado) à extremidade do tubo de drenagem.

• Ligue o ponto de ligação firmemente com fita Teflon para assegurar uma boa vedação e para impedir fugas.
• Para a porção do tubo de drenagem que vai ficar no interior, envolva-a com espuma de isolamento de tubo para impedir a condensação.
• Remova o filtro de ar e despeje uma pequena quantidade de água no reservatório de drenagem para se certificar de que a água flui regularmente da unidade.

Nota sobre a colocação do tubo de drenagem:

Certifique-se de dispor o tubo de drenagem de acordo com as imagens seguintes.

Correto

Certifique-se de que não há dobras nem entalhes no tubo de drenagem, para garantir uma drenagem adequada.

Incorreto

A existência de dobras no tubo de drenagem vai criar separadores de água.

Incorreto

A existência de dobras no tubo de drenagem vai criar separadores de água.

Incorreto

Não coloque a extremidade do tubo de drenagem em água ou em recipientes de recolha de água. Isso irá impedir a drenagem adequada.

Feche o orifício de drenagem não utilizado.

Para impedir fugas não pretendidas, deve fechar o orifício de drenagem não utilizado com o bujão de borracha fornecido.

Antes de realizar qualquer trabalho elétrico, leia os regulamentos a seguir.

1. Todas as ligações devem cumprir os regulamentos e os códigos elétricos locais e nacionais, e devem ser realizadas por um eletricista qualificado.
2. Todas as ligações elétricas devem ser efetuadas de acordo com o DIAGRAMA de ligação elétrica, localizado nos painéis da unidade inferior e exterior.
3. Caso ocorra um problema de segurança grave no fornecimento de energia, pare o trabalho imediatamente. Explique os seus motivos ao cliente e recuse instalar a unidade até que o problema de segurança seja resolvido corretamente.
4. A tensão de energia deve estar entre 90-110% da tensão nominal. O abastecimento de energia insuficiente pode provocar avarias, choque elétrico ou incêndio.
5. Se ligar a energia à cablagem fixa, deverá instalar um dispositivo de proteção contra sobretensão e um interruptor de alimentação principal.
6. Se ligar a alimentação à cablagem fixa, deve ser incorporado na cablagem fixa um interruptor ou disjuntor que desligue todos os polos e tenha separação de contacto de, pelo menos, 3 mm. O técnico qualificado deve utilizar um disjuntor ou interruptor aprovados.
7. Ligue a unidade apenas a uma tomada de circuito de derivação individual. Não ligue nenhum outro aparelho a esta tomada.
8. Certifique-se de que o ar condicionado está ligado à terra corretamente.
9. Todos os fios devem estar firmemente ligados. A cablagem solta pode provocar o sobreaquecimento do terminal, resultando em avaria do produto e, eventualmente, incêndio.
10. Não deixe os fios tocar ou encostar na tubagem de refrigeração, compressor ou partes móveis no interior da unidade.
11. Caso a unidade tenha um aquecedor elétrico auxiliar, este deve ser instalado a, pelo menos, 1 metro de distância de quaisquer materiais combustíveis.
12. Para evitar choques elétricos, nunca toque nos componentes elétricos imediatamente antes de a energia ter sido desligada. Depois de desligar a energia, aguarde sempre, pelo menos, 10 minutos, antes de tocar nos componentes elétricos.

8 Instalação da unidade interior

Advertência:

Antes de empreender trabalhos elétricos ou de fiação, desligue a alimentação geral.

Passo 6: Ligue os cabos de alimentação e de sinal

O cabo de sinal permite a comunicação entre a unidade interior e a unidade exterior. Em primeiro lugar, deve escolher o tipo de cabo adequado antes de o preparar para ligação.

Tipos de cabos

• Cabo de alimentação de interior (caso aplicável): H05W-F ou H05V2V2-F
• Cabo de alimentação de exterior: H07RN-F ou H05RN-F Cabo de sinal: H07RN-F

Nota: Na América do Norte, escolha o tipo de cabo de acordo com os códigos e regulamentos elétricos locais.

Área transversal mínima dos cabos de alimentação e sinal (para referência) (não se aplica à América do Norte)

Corrente nominal do aparelho (A)	Área transversal nominal (mm2)
>3 e ≤ 6 0,75
>6 e ≤ 10 1
>10 e ≤ 16 1,5
>16 e ≤ 25 2,5
>25 e ≤ 32 4
>32 e ≤ 40 6

Escolher o tamanho de cabo correto

Os tamanhos do cabo de alimentação de energia, cabo de sinal e interruptor necessários são determinados pela corrente máxima da unidade. A corrente máxima é indicada na placa de identificação localizada no painel lateral da unidade.

Nota: Na América do Norte, escolha o tamanho correto do cabo de acordo com a amperagem mínima do circuito indicada na placa de classificação da unidade.

Advertência:

Todas as ligações devem ser realizadas rigorosamente de acordo com o Diagrama de ligação elétrica localizado na parte interna do painel dianteiro da unidade interior.

1. Abra o painel frontal da unidade interior.
2. Com uma chave de fendas, abra a tampa da caixa de distribuição do lado direito da unidade. Isto revelará o bloco de terminais.

8 Instalação da unidade interior

Nota:

• Para as unidades com tubo de conduíte para ligar o cabo, remova o painel separador plástico grande para criar uma ranhura através da qual o tubo de conduíte possa ser instalado.
• Para as unidades com cabo de cinco núcleos, remova o pequeno painel separador plástico do meio para criar uma ranhura para o cabo poder sair.
• Utilize um alicate de pontas finas, caso o painel de plástico seja difícil de remover manualmente.
• Desaperte a braçadeira do cabo abaixo do bloco de terminais e coloque-a ao lado.
• Voltado para a parte posterior da unidade, remova o painel plástico do lado inferior esquerdo.
• Introduza o cabo de sinal através desta ranhura, da parte posterior da unidade até a parte frontal.
• Virado de frente para a unidade, ligue o fio de acordo com o DIAGRAMA de cablagem da unidade inferior, ligue a presilha em U e aparafuse firmemente o parafuso de cada fio ao terminal correspondente.

Advertência: Não misture fios com e sem tensão.

Isto é perigoso e pode provocar avarias na unidade de ar condicionado.

1. Depois de verificar que todas as ligações estão seguras, utilize a braçadeira de cabo para prender o cabo de sinal à unidade. Aparafuse firmemente a braçadeira de cabo.
2. Volte a colocar a tampa da cablagem na parte frontal da unidade e o painel plástico na parte posterior.

Nota sobre a cablagem: O processo de ligação dos fios pode variar ligeiramente de acordo com as unidades e as regiões.

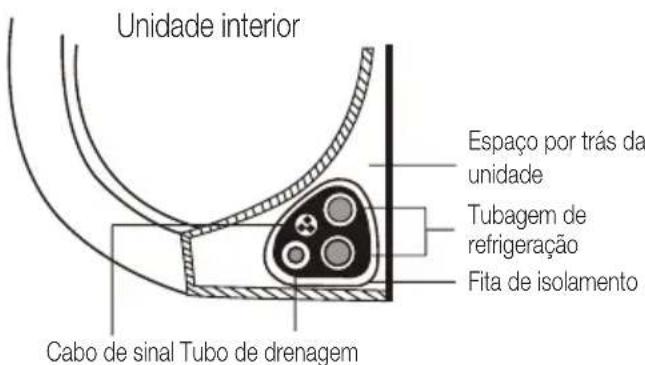

Antes de passar a tubagem, a mangueira de drenagem e o cabo de sinal através do orifício na parede, junte-os para poupar espaço, protegê-los e isolá-los (não aplicável na América do Norte).

1. Junte o tubo de drenagem, a tubagem de refrigeração e o cabo de sinal, conforme ilustrado abaixo:

O tubo de drenagem deve estar na parte inferior.

Certifique-se de que o tubo de drenagem se encontra na parte inferior do conjunto. Colocar o tubo de drenagem na parte superior do conjunto pode fazer com que o reservatório de escoamento transborde, o que pode provocar danos por incêndio ou inundação.

Não emaranhe o cabo de sinal com outros fios.

Ao agrupar esses itens em conjunto, não emaranhe nem cruze o cabo de sinal com qualquer outra cablagem.

1. Utilize fita adesiva de vinil para fixar o tubo de drenagem à parte inferior dos tubos de refrigeração.
2. Com fita de isolamento, envolva bem conjuntamente o cabo de sinal, tubos de refrigeração e tubo de drenagem. Verifique sempre todo o conjunto de itens.

Não envolva as extremidades da tubagem.

Ao envolver o conjunto, mantenha as extremidades dos tubos à vista. Necessita de ter acesso a eles para testar e verificar se existem fugas no final do processo de instalação (consulte a secção Verificações elétricas e verificação de fugas, neste manual).

Caso tenha instalado uma nova tubagem de ligação para a unidade exterior, proceda da seguinte forma:

1. Caso já tenha introduzido a tubagem de refrigeração através do furo na parede, avance para o passo 4.
2. Caso contrário, volte a verificar se as extremidades dos tubos de refrigeração estão vedadas, para impedir que entrem materiais estranhos ou sujidade nos tubos.
3. Introduza lentamente o conjunto de tubos de refrigeração, tubo de drenagem e cabo de sinal através do furo na parede.
4. Encaixe a parte superior da unidade interior no gancho superior da placa de montagem.
5. Certifique-se de que a unidade está firmemente encaixada na placa, aplicando uma ligeira pressão dos lados esquerdo e direito da unidade. A unidade não deve abanar nem deslocar-se.
6. Utilizando uma pressão regular, empurre a metade inferior da unidade para baixo. Continue a empurrar para baixo até que a unidade encaixe nos ganchos, no fundo da placa de montagem.
7. Certifique-se novamente que a unidade se encontra firmemente montada, aplicando uma ligeira pressão dos lados esquerdo e direito da unidade.

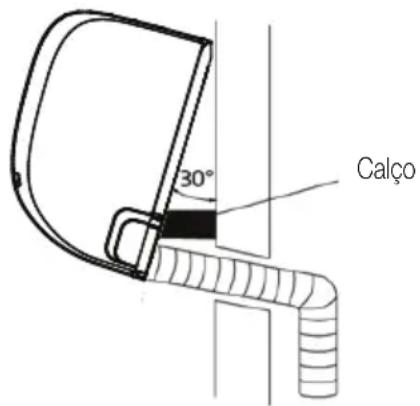

Caso a tubagem de refrigeração já esteja embutida na parede, proceda da seguinte forma:

1. Encaixe a parte superior da unidade interior no gancho superior da placa de montagem.
2. Utilize um suporte ou um calço para elevar a unidade, deixando espaço suficiente para ligar a tubagem de refrigeração, o cabo de sinal e o tubo de drenagem.

8 Instalação da unidade interior

1. Ligação do tubo de drenagem e da tubagem de refrigeração (consulte a secção de Ligação da tubagem de refrigeração, neste manual, para obter mais instruções).
2. Mantenha o ponto de ligação do tubo exposto para executar o teste de fuga (consulte a secção Verificações elétricas e verificação de fugas, neste manual).
3. Depois do teste de fuga, envolva o ponto de ligação com fita de isolamento.
4. Remova o suporte ou calço que está a elevar a unidade.
5. Utilizando uma pressão regular, empurre a metade inferior da unidade para baixo. Continue a empurrar para baixo até que a unidade encaixe nos ganchos, no fundo da placa de montagem.

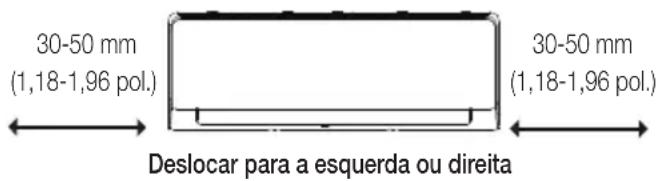

A unidade é ajustável.

Tenha em atenção que os ganchos na placa de montagem são mais pequenos do que os orifícios na parte posterior da unidade. Caso considere que não tem espaço suficiente para ligar os tubos embutidos na unidade inferior, a unidade pode ser ajustada para a esquerda ou para a direita 30-50 mm, dependendo do modelo.

9 Instalação da unidade exterior

Instale a unidade seguindo os códigos e regulamentos locais; poderá haver ligeiras diferenças em diferentes regiões.

9.1 Instruções de instalação – unidade exterior

Passo 1: Selecione o local de instalação

Antes de instalar a unidade exterior, deve escolher um local apropriado. A seguir são indicados requisitos que o vão ajudar a escolher o local adequado para a unidade.

Os locais adequados para instalação necessitam de preencher os seguintes requisitos:

• Cumpre todos os requisitos espaciais apresentados nos Requisitos do Estado de Instalação acima. - Boa circulação de ar e ventilação. - Firma e sólido - o local tem capacidade para suportar a unidade sem vibrar.
• O ruído da unidade não perturbe as outras pessoas.
• Protegido por períodos prolongados de luz direta do sol ou chuva.
• Em caso de previsão de queda de neve, coloque a unidade acima da base para evitar a acumulação de gelo e danos na bobina. Instale a unidade a uma altura suficientemente alta, para ficar acima da área de queda de neve média acumulada. A altitude mínima deve ser de 45,72 cm.

Não instale a unidade nos seguintes locais:

• Perto de um obstáculo que bloqueie as entradas e as saídas de ar.
• Perto de uma rua, áreas lotadas ou onde o ruído da unidade perturbe as pessoas.
• Perto de animais ou plantas que serão prejudicados por descargas de ar quente.
• Perto de qualquer fonte de gás combustível.
• Num local exposto a grandes quantidades de pó.
• Num local exposto a uma quantidade excessiva de ar salgado.

Considerações especiais para condições meteorológicas extremas

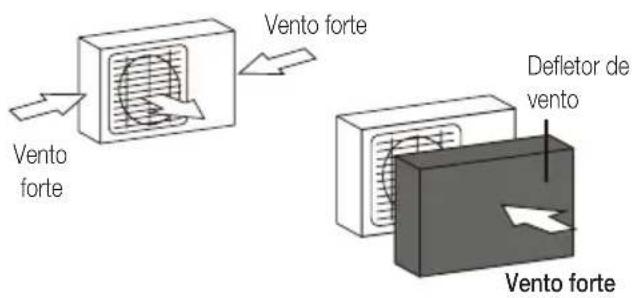

Se a unidade for exposta a ventos fortes:

Instale a unidade de modo que a ventoinha da saída de ar fique em um ângulo de 90° em relação à direção do vento. Se necessário, construa uma barreira em frente da unidade para protegê-la dos ventos extremamente fortes.

Consulte as figuras abaixo.

Se a unidade for frequentemente exposta a chuvas fortes ou neve:

Construa um abrigo por cima da unidade para protegê-la contra a chuva ou a neve. Tenha cuidado para não obstruir o fluxo de ar ao redor da unidade.

Se a unidade for frequentemente exposta à maresia (litoral):

Utilize a unidade exterior especialmente concebida para resistir à corrosão.

Passo 2: Instalar a junta de drenagem (apenas na unidade com bomba de calor)

Se a junta de drenagem for fornecida com um vedante de borracha (consultar a Fig. A), faça o seguinte:

1. Encaixe o vedante de borracha na extremidade da junta de drenagem que liga à unidade exterior.
2. Introduza a junta de drenagem no orifício do tabuleiro de base da unidade.
3. Rode a junta de drenagem 90° até encaixar no lugar com um clique, voltada para a unidade.
4. Ligue uma mangueira extensa de drenagem (não incluída) à junta de drenagem para redirecionar a água da unidade durante o modo de aquecimento.

Se a junta de drenagem não for fornecida com um vedante de borracha (consultar Fig. B), faça o seguinte:

1. Introduza a junta de drenagem no orifício do tabuleiro de base da unidade. A junta de drenagem encaixa no lugar com um clique.
2. Ligue uma mangueira extensa de drenagem (não incluída) à junta de drenagem para redirecionar a água da unidade durante o modo de aquecimento.

Orifício do tabuleiro de base da unidade exterior.

(A) (B)

Em climas frios:

Em climas frios, certifique-se de que a mangueira de drenagem está o mais vertical possível para garantir o escoamento rápido da água. Se a água escoar lentamente, pode congelar na mangueira e inundar a unidade.

Passo 3: Ancorar a unidade exterior

A unidade exterior pode ser ancorada no chão ou num suporte montado na parede (M10). Prepare a base de instalação da unidade de acordo com as dimensões abaixo.

Dimensões de montagem da unidade

A seguir encontra-se uma lista de tamanhos diferentes de unidade ao ar livre e da distância entre os respetivos pés de montagem. Prepare a base de instalação da unidade de acordo com as dimensões abaixo.

9 Instalação da unidade exterior

9 Instalação da unidade exterior

Dimensoes da unidade exterior (mm) L x A x P	Dimensoes de montagem Distância A (mm) Distância B (mm)
681 x 434 x 285 460 292
700 x 550 x 270 450 260
700 x 550 x 275 450 260
720 x 495 x 270 452 255
728 x 555 x 300 452 302
765 x 555 x 303 452 286
770 x 555 x 300 487 298
805 x 554 x 330 511 317
800 x 554 x 333 514 340
845 x 702 x 363 540 350
890 x 673 x 342 663 354
946 x 810 x 420 673 403
946 x 810 x 410 673 403

Se instalar a unidade no chão ou numa plataforma de montagem em betão armado, faça o seguinte:

1. Marque as posições dos quatro parafusos de expansão, com base no quadro de dimensões.
2. Fure previamente os orifícios para os parafusos de expansão.
3. Coloque uma porca na extremidade de cada parafuso de expansão.
4. Martele os parafusos de expansão nos orifícios perfurados previamente.
5. Retire as porcas dos parafusos de expansão e coloque a unidade exterior nos parafusos.
6. Ponha uma arruela em cada parafuso de expansão e, em seguida, volte a colocar as porcas.
7. Utilizando uma chave, aperte bem cada porca.

Advertência:

Quando perfurar betão armado, são recomendados óculos de proteção em todos os momentos.

Se instalar a unidade num suporte de parede, faça o seguinte:

Advertência:

Assegure-se de que a parede é feita de tijolo sólido, betão armado ou de um material igualmente forte. A parede deve ser capaz de suportar pelo menos quatro vezes o peso da unidade.

1. Marque a posição dos furos do suporte com base no quadro de dimensões.
2. Fure previamente os orifícios para os parafusos de expansão.
3. Coloque uma arruela e uma porca na extremidade de cada parafuso de expansão.
4. Enrosque os parafusos de expansão nos orifícios dos suportes de montagem, posicione os suportes de montagem e martele os parafusos de expansão na parede.
5. Verifique se os suportes de montagem estão nivelados.
6. Levante cuidadosamente a unidade e coloque os pés de montagem nos suportes.
7. Aparafuse firmemente a unidade aos suportes.
8. Se permitido, pode instalar a unidade com juntas de borracha para reduzir as vibrações e o ruído.

Passo 4: Ligue os cabos de alimentação e de sinal

O bloco de bornes da unidade exterior está protegido por uma tampa de fiação elétrica na lateral da unidade. Um DIAGRAMA DE LIGAÇÃO ELÉTRICA detalhado está impresso no interior da tampa da fiação.

Advertência:

Antes de empreender trabalhos elétricos ou de fiação, desligue a alimentação geral.

1. Preparar o cabo para a ligação:

Utilize o cabo adequado.

Escolha o cabo correto, consulte a seção "Tipos de cabo" na página 294.

Escolher o tamanho de cabo correto

Os tamanhos do cabo de alimentação de energia, cabo de sinal e interruptor necessários são determinados pela corrente maior da unidade. A corrente maior é indicada na placa de identificação localizada no painel lateral da unidade.

Nota: Na América do Norte, escolha o tamanho correto do cabo de acordo com a amperagem mínima do circuito indicada na placa de classificação da unidade.

a. Utilizando um alicate para descarnar fios, retire o revestimento de borracha de ambas as extremidades do cabo para revelar aproximadamente 40 mm dos fios no interior. b. Descarne o isolamento das extremidades dos fios. c. Utilizando um alicate de arame, engaste os olhais U às extremidades dos fios.

Tenha em atenção a cablagem com tensão.

Ao moldar os fios, certifique-se de que distingue claramente os fios com tensão ("L") dos restantes.

Advertência: Todas as ligações devem ser rigorosamente realizadas de acordo com o diagrama da ligação elétrica localizado na parte de dentro da tampa da cablagem da unidade exterior.

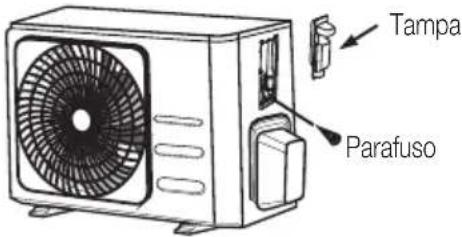

1. Desaparafuse a tampa da fiação elétrica e remova-a.
2. Desaperte a braçadeira do cabo abaixo do bloco de terminais e coloque-a ao lado.
3. Ligue o fio de acordo com o diagrama de fiação e enrosque firmemente o olhal em U de cada fio ao borne correspondente.
4. Depois de verificar que todas as ligações estão seguras, enrole os fios para impedir que a chuva escorra para os bornes.
5. Utilizando o fixador de cabo, prenda o cabo à unidade. Aparafuse firmemente a braçadeira de cabo.
6. Isole os fios com fita elétrica de PVC. Organize-os para que não toquem em partes elétricas ou metálicas.
7. Volte a colocar a tampa da fiação na lateral da unidade e aparafuse-a na posição correta.

Nota: Se o fixador de cabo tiver um aspeto semelhante ao seguinte, escolha o orifício de passagem adequado de acordo com o diâmetro do fio.

Quando o cabo não estiver suficientemente apertado, utilize o fixador para que possa ser fixado com firmeza.

Na América do Norte

1. Remova a tampa da fiação dianteira, desenroscando os 3 parafusos.
2. Remova as tampas no painel da conduta.
3. Instale temporariamente os tubos da conduta (não incluídos) no painel de condução.
4. Ligue corretamente as linhas de abastecimento de energia e de baixa tensão aos terminais correspondentes no bloco de terminais.
5. Ligue a unidade à terra de acordo com os códigos locais.
6. Meça bem cada fio, reservando mais centímetros do que o comprimento necessário para os fios.
7. Utilize porcas de segurança para fixar os tubos da conduta.

Escolha o orifício de passagem apropriado de acordo com o diâmetro do fio.

Ao ligar a tubagem de refrigeração, não permita que entrem na unidade outras substâncias ou gases, além do agente refrigerante especificado. A presença de outros gases ou substâncias vai reduzir a capacidade da unidade e pode provocar uma pressão anormalmente alta no ciclo de refrigeração. Isto pode provocar explosões e ferimentos.

Nota sobre o comprimento do tubo:

O comprimento da tubagem de refrigeração afetará o desempenho e a eficiência energética da unidade. A eficiência nominal é testada em unidades com uma tubagem com 5 metros de comprimento (na América do Norte, o comprimento padrão da tubagem é de 7,5 m). É necessária uma extensão mínima de tubo de 3 metros para minimizar a vibração e o ruído excessivo. Em regiões tropicais especiais, para os modelos com refrigerante R290, não é possível adicionar refrigerante e o comprimento máximo do tubo do refrigerante não deve exceder os 10 metros (32,8 pés).

Consulte a tabela abaixo para especificações sobre o comprimento máximo e a altura de queda da tubagem.

Comprimento máximo e altura de queda da tubagem de refrigeração por modelo de unidade

Modelo Capacidade (Btu/h)		Comprimento max. (m)	Altura de queda max. (m)
Ar condicionado split inverter R410A, R32	< 15 000 25 10
	≥ 15 000 e < 24 000 30 20
	≥ 24 000 e < 36 000 50 25
Ar condicionado split de velocidade fixa R22	< 18 000 10 5
	≥ 18 000 e < 21 000 15 8
	≥ 21 000 e < 35 000 20 10
Ar condicionado split de velocidade fixa R410A, R32	< 18 000 20 8
	≥ 18 000 e < 36 000 25 10

10 Ligação da tubagem de refrigeração

10.1 Instruções de ligação - tubagem de refrigeração

Passo 1: Cortar os tubos

Quando preparar os tubos de refrigeração, tenha cuidado redobrado para os cortar e alargar corretamente. Isto irá assegurar o funcionamento eficiente e minimizar a necessidade de manutenção no futuro.

1. Meça a distância entre a unidade exterior e a unidade interior.
2. Utilizando um cortador de tubo, corte o tubo um pouco mais longo do que a distância medida.

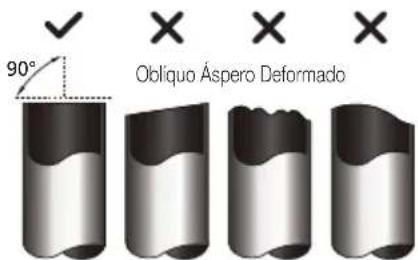

3. Certifique-se que o tubo é cortado num ângulo perfeito de 90°.

Não deforme o tubo durante o corte:

Seja extremamente cuidadoso para não danificar, marcar ou deformar o tubo durante o corte. Isto reduzirá drasticamente a eficiência de aquecimento da unidade.

As rebarbas podem afetar a estanquicidade da ligação da tubagem de refrigeração. Devem remover-se completamente.

1. Segure o tubo num ângulo descendente para evitar que caiam rebarbas no tubo.
2. Utilizando um escareador ou uma ferramenta rebarbadora, retire todas as rebarbas da secção de corte do tubo.

Passo 3: Alargar as extremidades do tubo

O alargamento adequado é essencial para construir estanquicidade.

1. Depois de retirar as rebarbas dos tubos cortados, sele as pontas com fita de PVC para impedir a entrada de materiais estranhos no tubo.
2. Revista o tubo com material isolador.
3. Coloque porcas de alargamento em ambas as extremidades do tubo. Certifique-se de que estão viradas na direção certa, porque não pode colocá-las nem mudar a sua direção antes do alargamento.

1. Remova a fita de PVC das extremidades da tubagem quando estiver pronto para realizar o trabalho de alargamento.
2. Prenda a forma de alargamento à extremidade do tubo. A extremidade do tubo deve estender-se além da borda da forma de alargamento, de acordo com as dimensões apresentadas na tabela abaixo.

10 Ligação da tubagem de refrigeração

Extensão da tubagem além da forma de alargamento

Diámetro exterior do tubo (mm)	A (mm) Mín. Max.
Ø 6,35 0,7 1,3
Ø 9,52 1,0 1,6
Ø 12,7 1,0 1,8
Ø 16 2,0 2,2
Ø 19 2,0 2,4

1. Coloque a ferramenta de alargamento na forma.
2. Rode a pega da ferramenta de alargamento no sentido dos ponteiros do relógio até alargar totalmente o tubo.
3. Retire a forma e a ferramenta de alargamento e, em seguida, verifique a existência de rachas e alargamento na extremidade do tubo.

Passo 4: Ligue os tubos

Ao ligar os tubos de refrigeração, tenha cuidado para não apertar demasiado ou deformar a tubagem de alguma maneira. Primeiro deve ligar o tubo de baixa pressão e, em seguida, o tubo de alta pressão.

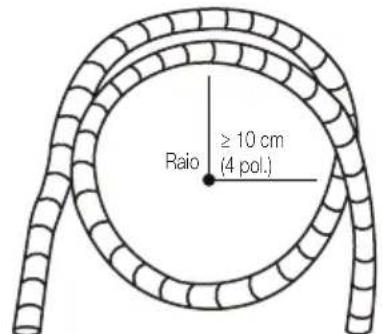

Raio mínimo de curvatura

Quando fizer a tubagem de ligação do refrigerante, o raio mínimo da curvatura é 10 cm.

Instruções para ligar a tubagem à unidade interior

1. Alinhe o centro dos dois tubos que vai ligar.

1. Aperte a porca de alargamento o mais possível à mão.

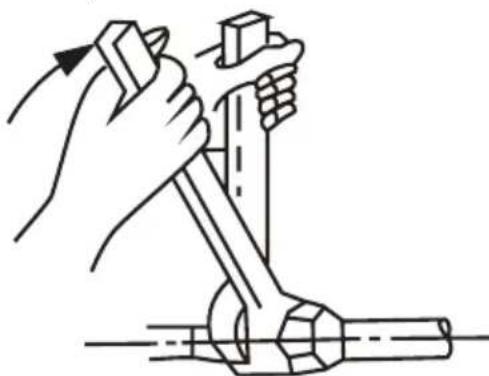

2. Usando uma chave inglesa, aperte a porca à tubagem da unidade.
3. Enquanto segura firmemente a porca na tubagem da unidade, utilize uma chave dinamométrica para apertar a porca de alargamento de acordo com os valores na Tabela de Requisitos de Torque abaixo. Desaperte ligeiramente a porca de alargamento e volte a apertar.

10 Ligação da tubagem de refrigeração

Requisitos de torque

Diâmetro exterior do tubo (mm)	Binário de aperto (N·cm) Dimensoes do alargamento (B) (mm)	Forma de alargamento
Ø 6,35 18-20 (180-200 kgf.cm) 8,4-8,7		90°±4° B R0.4~0.8
Ø 9,52 32-39 (320-390 kgf.cm) 13,2-13,5
Ø 12,7 49-59 (490-590 kgf.cm) 16,2-16,5
Ø 16 57-71 (570-710 kgf.cm) 19,2-19,7
Ø 19 67-101 (670-1010 kgf.cm) 23,2-23,7

Não utilize um binário excessivo:

Força excessiva pode partir a porca ou danificar a tubagem de refrigeração. Não deve exceder os requisitos de torque apresentados na tabela acima.

10.2 Instruções para ligar a tubagem à unidade exterior

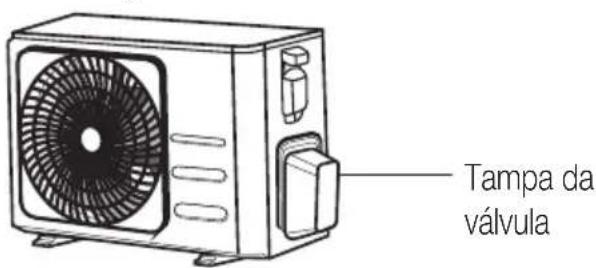

1. Desaparafuse a tampa da válvula embalada na lateral da unidade externa.
2. Remova as tampas de proteção das extremidades das válvulas.
3. Alinhe a extremidade do tubo alargado com cada válvula e aperte a porca de alargamento o mais possível à mão.
4. Utilizando uma chave inglesa, aperte o corpo da válvula. Não aperte a porca que sela a válvula de serviço.

1. Enquanto segura firmemente o corpo da válvula, utilize uma chave dinamométrica para apertar a porca de alargamento de acordo com os valores de torque corretos.
2. Desaperte ligeiramente a porca de alargamento e volte a apertar.
3. Repita os passos 3 a 6 para a restante tubagem.

Utilize uma chave inglesa para apertar o corpo principal da válvula.

Apertar excessivamente a porca de alargamento pode partir partes da válvula.

11 Purga de ar

11.1 Preparativos e precauções

Ar e corpos estranhos no circuito de refrigeração podem causar aumento anormal da pressão, o que pode danificar o aparelho de ar condicionado, reduzir a sua eficiência e causar ferimentos. Utilize uma bomba de vácuo e o manômetro do coletor para purgar o circuito refrigerante, removendo gases não condensáveis e a humidade do sistema.

A purga deve ser realizada após a instalação inicial e quando a unidade é realojada.

Antes de realizar a purga

• Confirme se os tubos de ligação entre a unidade interior e a unidade exterior estão ligados corretamente.
• Verifique se toda a fiação está ligada corretamente.

11.2 Instruções de purga

1. Ligue a mangueira de carga do manômetro do coletor à porta de serviço na válvula de baixa pressão da unidade externa.
2. Ligue a outra mangueira de entrega do manômetro composto à bomba de vácuo.
3. Abra o lado de baixa pressão do manômetro do coletor. Mantenha o lado de alta pressão fechado.
4. Ligue a bomba de vácuo para evacuar o sistema.
5. Ligue a bomba de vácuo durante 15 minutos ou até o medidor composto ler -76 cmHg (-10 Pa).

1. Feche a válvula de baixa pressão do manômetro do coletor e desligue a bomba de vácuo.
2. Aguarde 5 minutos e, em seguida, verifique se não houve nenhuma mudança na pressão do sistema.
3. Se houve alguma mudança na pressão do sistema, consulte a seção Verificar vazamento de gás, para informação sobre como verificar se há vazamentos. Se não houver alteração na pressão do sistema, desenrosque a tampa da válvula embalada (válvula de alta pressão). Posicione a chave hexagonal na válvula embalada (válvula de alta pressão) e abra a válvula rodando a chave a 1/4 no sentido contrário ao dos ponteiros do relógio. Ouça se há gás a sair do sistema, em seguida feche a válvula antes de 5 segundos.
4. Observe o manômetro de pressão durante um minuto para ter certeza de que não há alteração na pressão. A leitura do manômetro de pressão deve ser um pouco maior do que a pressão atmosférica.
5. Remova a mangueira de energia da porta de serviço.

11 Purga de ar

1. Utilizando uma chave hexagonal, abra totalmente tanto a válvula de alta pressão como a de baixa pressão.
2. Aperte os tampões das válvulas em todas as válvulas (porta de serviço, alta pressão, baixa pressão) ao máximo. Pode apertar ainda mais com uma chave dinamométrica, se necessário.

Abra gentilmente a válvula de haste:

Quando abrir a válvula de haste, rode a chave hexagonal até bater contra o batente. Não tente forçar a válvula para abrir ainda mais.

11.3 Notas sobre adição de refrigerante

Alguns sistemas requerem carregamentos adicionais, dependendo dos comprimentos de tubo. O comprimento da tubagem varia de acordo com os regulamentos locais. Por exemplo, na América do Norte, o comprimento do tubo padrão é 7,5 m. Noutras regiões, o comprimento padrão do tubo é 5 m. O agente refrigerante deve ser carregado a partir da porta de serviço na válvula de baixa pressão da unidade externa. O agente refrigerante adicional a ser carregado pode calcular-se com a seguinte fórmula:

11 Purga de ar

Refrigerante adicional por comprimento de tubo

Comprimento do tubo de ligação (m)	Método de purga do ar	Refrigerante adicional
≤ Comprimento padrão do tubo	Bomba de vázuo	N/D
> Comprimento padrão do tubo	Bomba de vázuo	Lado do liquido: Ø 6,35R32:(Comprimento do tubo - comprimento padrão)x 12g/m(Comprimento do tubo - comprimento padrão)x 0,13 onças/pésR290:(Comprimento do tubo - comprimento padrão)x 10 g/m(Comprimento do tubo - comprimento padrão)x 0,10 onças/pésR410A:(Comprimento do tubo - comprimento padrão)x 15g/m(Comprimento do tubo - comprimento padrão)x 0,16 onças/pésR22:(Comprimento do tubo - comprimento padrão)x 20 g/m(Comprimento do tubo - comprimento padrão)x 0,21 onças/pés	Lado do liquido: Ø 9,52R32:(Comprimento do tubo - comprimento padrão)x 24 g/m(Comprimento do tubo - comprimento padrão)x 0,26 onças/pésR290:(Comprimento do tubo - comprimento padrão)x 18g/m(Comprimento do tubo - comprimento padrão)x 0,19 onças/pésR410A:(Comprimento do tubo - comprimento padrão)x 30 g/m(Comprimento do tubo - comprimento padrão)x 0,32 onças/pésR22:(Comprimento do tubo - comprimento padrão)x 40 g/m(Comprimento do tubo - comprimento padrão)x 0,42 onças/pés

Para unidades que utilizam agente refrigerante R290, a quantidade total de refrigerante a ser carregada não deve ser superior a: 387g (<= 9000 Btu/h), 447g (>9000 Btu/h e <= 12000 Btu/h), 547g (>12000 Btu/h e <= 18000 Btu/h), 632g (>18000 Btu/h e <= 24000 Btu/h).

Advertência:

Não misture tipos de refrigerantes distintos.

12 Verificações de fugas de gás e elétricas

12.1 Antes da execução do teste

Execute apenas o teste depois de concluir as seguintes etapas:

• Verificações de segurança elétrica - Confirme se o sistema elétrico da unidade é seguro e funciona corretamente.
• Verificações de fugas de gás - Verifique todas as ligações de porca de alargamento e confirme se o sistema não está a fazer fugas.
• Confirme se as válvulas de gás e líquido (alta e baixa pressão) estão totalmente abertas.

12.2 Verificações de segurança elétrica

Após a instalação, confirme que toda a fiação elétrica está instalada em conformidade com os regulamentos locais e nacionais, e de acordo com o manual de instalação.

12.2.1 Antes da execução do teste

Verifique o trabalho de aterramento.

Meça a resistência de aterramento por detecção visual e com o testador de resistência de aterramento. A resistência de aterramento deve ser inferior a 0,1Ω.

Nota: Isto pode não ser necessário em outros locais na América do Norte.

12.2.2 Durante a execução do teste

Verifique se existem fugas elétricas.

Durante a execução do teste, utilize uma sonda elétrica e um multímetro para realizar um teste de fugas elétricas extensivo.

Se for detetada uma fuga elétrica, desligue o aparelho imediatamente e contacte um eletricista para encontrar e resolver a causa da fuga.

Nota: Isto pode não ser necessário em outros locais na América do Norte.

Aviso - risco de CHOQUE elétrico

Toda a cablagem deve cumprir os regulamentos elétricos locais e nacionais e deve ser instalada por eletricista licenciado.

12 Verificações de fugas de gás e elétricas

12.3 Verificações de fugas de gás

Existem dois métodos diferentes para verificar se há fugas de gás.

Método do sabão e da água

Utilize uma escova macia, aplique água com sabão ou líquido detergente em todos os pontos de ligação dos tubos da unidade interior e unidade exterior. A presença de bolhas indica uma fuga.

Se utilizar o detetor de fugas, consulte o manual de utilização do aparelho para obter as instruções corretas.

Após a realização de verificações de fugas de gás

Depois de confirmar que todos os pontos de ligação da tubagem não têm fugas, substitua a tampa da válvula na unidade exterior.

Ponto de verificação da unidade interior

A: Válvula de corte de baixa pressão B: Válvula de corte de alta pressão C e D: Porcas de alargamento da unidade interior

13.1 Instruções da execução do teste

Deve realizar a execução de teste pelo menos durante 30 minutos.

1. Ligar a alimentação à unidade.
2. Prima o botão ON/OFF (Ligado/Desligado) no controlo remoto para ligar o aparelho.
3. Prima o botão MODE (Modo) para percorrer as seguintes funções, uma a uma:
4. COOL (Frio) - Seleciona a temperatura mais baixa possível
5. HEAT (Calor) - Seleciona a temperatura mais alta possível
6. Deixe cada função funcionar durante 5 minutos e faça as seguintes verificações:

Lista de verificações a realizar	Passou/Falhou
Nenhuma fuga elétrica
A unidade está devidamente aterrada
Todos os terminais elétricos está devidamente cobertos
As unidades interior e exterior está solidamente instaladas
Todos os pontos de ligação das tubagens não vazam	Exterior (2):	Interior (2):
A água drena corretemente do tubo de drenagem
Todas as tubagens está devidamente isoladas
A unidade realiza corretemente a função COOL (Frio)
A unidade realiza corretemente a função HEAT (Calor)
As agulhas da unidade inferior rodam corretemente
A unidade inferior responde ao controlo remoto

Volte a verificar as ligações da tubagem. Durante o funcionamento, a pressão do circuito de refrigeração vai variar. Isto pode revelar vazamentos que não foram observados na verificação inicial de vazamentos. Perca algum tempo durante a execução do teste para confirmar novamente que todos os pontos de ligação da tubagem de refrigeração não têm fugas. Consulte a secção de Verificação de fugas de gás para obter instruções.

1. Após a execução do teste ser concluída com êxito e de confirmar que todos os pontos na lista de Verificações a Realizar FORAM APROVADOS, faça o seguinte:

a. Utilizando o controlo remoto, volte a colocar a unidade na temperatura normal de funcionamento.

b. Utilize fita isoladora e enrole-a à volta das ligações da tubagem de refrigeração interior, que deixou a descoberto durante o processo de instalação da unidade interior.

Se a temperatura ambiente for inferior a 16°C, não é possível usar o controlo remoto para ligar a função COOL (Frio) quando a temperatura ambiente é inferior a 16°C. Neste caso, pode usar o botão Manual control (Controlo manual) para testar a função COOL (Frio).

1. Levante o painel frontal da unidade interior e erga-o até encaixar com clique na posição correta.
2. O botão Manual control (Controlo manual) está localizado no canto inferior da unidade. Prima-o 2 vezes para selecionar a função COOL (Frio).
3. Realize a execução de teste como normal.

Botão de controlo manual

14 Diretrizes europeias relativas à eliminação de resíduos

Este aparelho contém um agente refrigerante e outros materiais potencialmente perigosos. Ao eliminar este aparelho, a lei exige a sua recolha e tratamento especial; Não elimine este produto como lixo doméstico ou urbano não tratado.

Ao eliminar este aparelho, dispõe das seguintes opções:

• Eliminação do aparelho em unidades de uma das instalações adequadas de recolha de lixo eletrónico.
• Ao comprar um novo aparelho, o revendedor receberá o aparelho antigo sem custos.
• O fabricante receberá o aparelho antigo sem custos.
• Vender o aparelho a sucateiros certificados.

Aviso especial: A eliminação deste aparelho na floresta ou noutro ambiente natural envolvente constitui um perigo para a sua saúde e para o ambiente. Poderá haver uma fuga de substâncias perigosas para os lençóis freáticos e consequente entrada das mesmas na cadeia alimentar.

Este símbolo indica que este produto não deve ser eliminado com outros resíduos domésticos no fim da sua vida útil. Um aparelho usado deve ser devolvido num ponto de recolha oficial de reciclagem de aparelhos elétricos e eletrónicos. Para encontrar estes sistemas de recolha, contacte o seu município ou a loja onde o produto foi adquirido. Cada família desempenha um papel importante na recuperação e reciclagem de aparelhos usados. A eliminação adequada de eletrodomésticos usados ajuda a evitar consequências negativas para o ambiente e para a saúde humana.

15.1 Instruções para o gás F

Este produto contém gases fluorados com efeito de estufa.

Os gases fluorados com efeitos de estufa estão encerrados em equipamento hermeticamente selado.

Instalações, serviços, manutenções, reparações, verificações de fugas ou desmantelamento de equipamento e reciclagem do produto devem ser realizadas por pessoas certificadas para tal.

Se o sistema possuir um sistema de verificação de fugas instalado, as verificações de fugas devem ser feitas, pelo menos, anualmente, para se certificar que o equipamento está a funcionar corretamente.

Se forem necessárias verificações de fugas ao produto, o ciclo de inspeção deve ser especificado para se estabelecer e fazer um registo destas verificações.

Nota: Para equipamentos selados hermeticamente, aparelhos de ar-condicionado locais, aparelhos de ar-condicionado de janela e desumidificadores, se o equivalente de CO2 de gases fluorados com efeito de estufa for inferior a 10 toneladas, a verificação de fugas não deve ser realizada.

Nome do modelo	Unidade interior BEHPG 090 BEHPGH	20 BEHPGH 180 BEHPGH 240
	Unidade de exterior BEHPG 091 BEHPGH	121 BEHPGH 181 BEHPGH 241
Refrigerante R32 R32 R32 R32
Quantidade total de refrigerante (g) 550		550 1100 1450
GWP 675 675 675 675
Equiv ante a CO2 (toneladas) 0,371 0,871 0,743 0,979
Anti-eletr.		Classe I	Classe I	Classe I
Classe climática		T1	T1	T1
Tipo de aquecimento		Bomba de calor	Bomba de calor	Bomba de calor
Ligação de fornecimento de energia		Exterior	Exterior	Exterior
Pdesign C (kW)		2,6	3,5	5,3
Pdesign H (kW)		2,3 (Estação média na UE)	2,5 (Estação média na UE)	4,2 (Estação média na UE)
SEER/AEER/EER Peso (P/P)		6,2 (SEER, UE)	6,1 (SEER, UE)	7,0 (SEER, UE)
SCOP/ACOP/EER Peso (P/P)		4,0 (SCOP, Média na UE)	4,0 (SCOP, Média na UE)	4,0 (SCOP, Média na UE)
Classe energetica-Arefecimento		A++ (UE)	A++ (UE)	A++ (UE)
Classe energetica-Aquecimento		A+ (Estação média na UE)	A+ (Estação média na UE)	A+ (Estação média na UE)
Consumo anual de energia - Refrigeração (kWh)		147 201 265	383
Consumo anual de energia - Aquecimento (kWh)		826 886		1470 1715
A capacidade declarada para o)cálculo de SCOP com a condiçãooriginal de referencia (kW)		2.2	2.0	3.3
A capacidade de aquecimento dereserva assumida para o)cálculo deSCOP com a condição original dereferência (kW)		0.1	0.5	0.9
Potência do aquecedor elétrico (W)		/	/	/
Entrada de energia - Refrigeração (W)		/	/	/
Potência de entrada de aquecido (W)		/	/	/
Tensão/Frequency (V/Hz)		220V-240 V,50 Hz, 1 Ph	220V-240 V,50 Hz, 1 Ph	220V-240 V,50 Hz, 1 Ph
Corrente de funcaoamento da Refrigeração (A)		/	/	/
Nome do modelo	Unidade interior BEHPGH 090 BEHPGH 120 BEHPGH 180 BEHPGH 240
	Unidade de exterior BEHPGH 091 BEHPGH 121 BEHPGH 181 BEHPGH 241
Corrente de funcaoamento do aquecimento (A)	/ / / /
Nivel de pressao de ruo - Unidade interior (dBA)	37,0/29,0/25,5 37	5/29/25 41/37/31/20	46/37/34,5/21
Nivel de pressao de ruo - Unidade exterior (dBA)	55,5 55,5 57	0 60
Volume de fluxo de ar (m³/h) 451/325/255 55 575/493/454 800/600/500 1090/770/610
Potência de entrada nominal - EN 60335 (W)	2150	2150	2500	3700
Corrente de entrada nominal - EN 60335 (A)	10,0 10,0 13	0 19,0
Classe de resistência da unidade interior	IPX0	IPX0	IPX0	IPX0
Classe de resistência da unidade exterior	IP24	IP24 IP24	IP24
Diâmetro do tubo de alta pressão (mm)	6,35 mm	6,35 mm	6,35 mm	9,52 mm
Diâmetro do tubo de baixa pressão (mm)	9,52 mm	9,52 mm	12,7 mm	15,9 mm
Especificações do cabo de alimentação (mm²)	1,5 x 3	1,5 x 3	1,5 x 3	2,5 x 3
Cabo de ligação para interior e exterior (mm²)	1,5 x 5	1,5 x 5	1,5 x 5	2,5 x 5
Elevação max. (m)	10	10	20	25
Comprimento de tubo maior. (m)	25	25	30	50
Quantidade de gás adicular (g/m)	12	12	12	24
Unidade interior (LxAxP) mm	729 x 292 x 200	802 x 295 x 200	971 x 321 x 228	1082 x 337 x 234
Unidade exterior (LxAxP) mm	720 x 495 x 270	720 x 495 x 270	805 x 554 x 330	890 x 673 x 342
Peso liquido da unidade interior (kg)	8,0 9,0 11,5	14,0
Peso liquido da unidade exterior (kg)	23,0	23,0	32,0	42,5

Nota:

1. As especificações são valores padrão calculados com base nas condições de funcionamento nominal. Podem variar em condições de funcionamento reais.
2. A nossa empresa realiza melhorias técnicas rápidas. Qualquer alteração de dados técnicos será comunicada previamente. Leia a placa de identificação no aparelho de ar condicionado.

Consulte a informação de desenvolvimento do produto exigida no regulamento n.° 206/2012 no folheto da Ficha do Produto.

Nome do Modelo	Unidade interior BEEPGH 090 BEEPGH 120
	Unidade de exterior BEEPGH 091 BEEPGH 121
Refrigerante R32 R32
Quantidade total de refrigerante (g) 620 620
GWP 675 675
Equiv ante a CO2 (toneladas) 0,419 0,419
Anti-eetr. Classe I Classe I
Classe climática T1 T1
Tipo de aquecimento Bomba de calor		Bomba de calor
Ligação de fornecimento de energia		Exterior	Exterior
Pdesign C (kW)		2,6	3,5
Pdesign H (kW)		2,4 (Estação média na UE)	2,6 (Estação média na UE)
SEER/AEER/EER Peso (P/P)		8,8 (SEER, UE)	8,5 (SEER, UE)
SCOP/ACOP/EER Peso (P/P)		4,6 (SCOP, Média na UE)	4,6 (SCOP, Média na UE)
Classe energetica-Arrefecimento		A+++ (UE)	A+++ (UE)
Classe energetica-Aquecimento A++ (Estação média na UE)		A++ (Estação média na UE)
Consumo anual de energia - Refrigeração (kWh)		103 144
Consumo anual de energia - Aquecimento (kWh)		730 791
A capacidade declarada para o)calculo de SCOP com a condição original de referencia (kW)		2.2	2.1
A capacidade de aquecimento de reserve assumida para o)calculo de SCOP com a condição original de referencia (kW)		0.2	0.5
Potência do aquecedor elétrico (W)		/	/
Entrada de energia - Refrigeração (W)		/	/
Potência de entrada de aquecimento (W)		/	/
Tensão/Frequency (V/Hz)		220V-240V,50Hz, 1Ph	220V-240V,50Hz, 1Ph
Corrente de funcaoamento da Refrigeração (A)		/	/

16 Especificações

Nome do modelo	Unidade interior BEEPGH 090 BEEPGH 120
	Unidade de exterior BEEPGH 091 BEEPGH 121
Corrente de funcaoamento do aquecimento (A)		/	/
Nivel de pressao de ruido - Unidade interior (dBA)		37/31/22/19 39/33/22/21
Nivel de pressao de ruido - Unidade exterior (dBA)		54,0 54,5
Volume de fluxo de ar (m³/h) 560 630
Potência de entrada nominal - EN 60335 (W)		2200 2200
Corrente de entrada nominal - EN 60335 (A)		10,5 10,5
Classe de resistência da unidade interior		IPX0 IPX0
Classe de resistência da unidade exterior		IP24 IP24
Diâmetro do tubo de alta pressão (mm)		6,35 mm 6,35 mm
Diâmetro do tubo de baixa pressão (mm)		9,52 mm 9,52 mm
Especificações do cabo de alimentação (mm²)		1,5 x 3 1,5 x 3
Cabo de ligação para interior e exterior (mm²)		1,5 x 5 1,5 x 5
Elevação max. (m) 10 10
Comprimento de tubo maior. (m)		25 25
Quantidade de gás adicular (g/m)		12 12
Unidade inferior (LxAxP) mm		802 x 295 x 200	802 x 295 x 200
Unidade exterior (LxAxP) mm		765 x 555 x 303	765 x 555 x 303
Peso liquido da unidade interior (kg)		8,5 8,5
Peso liquido da unidade exterior (kg)		26,5 26,5

Nota:

1. As especificações são valores padrão calculados com base nas condições de funcionamento nominal. Poderão variar em condições de funcionamento.
2. A nossa empresa realiza melhoramentos técnicos rápidos. Qualquer alteração de dados técnicos será comunicada previamente. Leia a placa de identificação no aparelho de ar condicionado.

Consulte a informação de desenvolvimento do produto exigida no regulamento n.° 206/2012 no folheto da Ficha do Produto.

BEHPG

Nome do modelo	Unidade interior BEHPG 090 BEHPG 120 BEHPG 180 BEHPG 240
	Unidade de exterior BEHPG 091 BEHPG 121 BEHPG 181 BEHPG 241
Refrigerante R32 R32 R32 R32
Quantidade total de refrigerante (g) 550 550 1100 1450
GWP 675 675 675 675
Equiv好玩 a CO2 (toneladas) 0,371 0,371 0,743 0,979
Anti-eletr.		Classe I	Classe I	Classe I	Classe I
Classe climática		T1	T1	T1	T1
Tipo de aquecimento		Bomba de calor	Bomba de calor	Bomba de calor	Bomba de calor
Ligação de fornecimento de energia		Exterior	Exterior	Exterior	Exterior
Pdesign C (kW)		2,6	3,5	5,3	7,0
Pdesign H (kW)		2,3 (Estação média na UE)	2,5 (Estação média na UE)	4,2 (Estação média na UE)	4,9 (Estação média na UE)
SEER/AEER/EER Peso (P/P)		6,2 (SEER, UE)	6,1 (SEER, UE)	7,0 (SEER, UE)	6,4 (SEER, UE)
SCOP/ACOP/EER Peso (P/P)		4,0 (SCOP, Média na UE)	4,0 (SCOP, Média na UE)	4,0 (SCOP, Média na UE)	4,0 (SCOP, Média na UE)
Classe energetica-Arefecimento		A++ (UE)	A++ (UE)	A++ (UE)	A++ (UE)
Classe energetica-Aquecimento		A+ (Estação média na UE)	A+ (Estação média na UE)	A+ (Estação média na UE)	A+ (Estação média na UE)
Consumo anual de energia - Refrigeração (kWh)		147 201 265	883
Consumo anual de energia - Aquecimento (kWh)		826 886		1470 1715
A capacidade declarada para o筹建ó de SCOP com a condição original de referencia (kW)		2.2	2.0	3.3	4.0
A capacidade de aquecimento dereshva assumida para o筹建ó de SCOP com a condição original de referencia (kW)		0.1	0.5	0.9	0.9
Potência do aquecedorétrico (W)		/	/	/	/
Entrada de energia - Refrigeração (W)		/	/	/	/
Potência de entrada deaquecimento (W)		/	/	/	/
Tensão/Frequência (V/Hz)		220V-240V, 50Hz, 1Ph	220V-240V, 50Hz, 1Ph	220V-240V, 50Hz, 1Ph	220V-240V, 50Hz, 1Ph

16 Especificações

Nome do modelo	Unidade interior BEHPG 090 BEHPG 120 BEHPG 180 BEHPG 240
	Unidade de exterior BEHPG 091 BEHPG 121 BEHPG 181 BEHPG 241
Corrente de funcaoamento da refrigeracao (A)		/ / / /
Corrente de funcaoamento do aquecimento (A)		/ / / /
Nivel de pressao de ruido - Unidade interior (dBA)		37,0/29,0/25,5 37,5/29/25 41/37/31/20 46/37/34,5/21
Nivel de pressao de ruido - Unidade exterior (dBA)		55,5 55,5 57,0 60
Volume de fluxo de ar (m3/h) 451/325		255 575/493/454 800/600/500 1090/770/610
Potencia de entrada nominal - EN 60335 (W)		2150	2150	2500	3700
Corrente de entrada nominal - EN 60335 (A)		10,0	10,0 13,0	19,0
Classe de resistencia da unidade interior		IPX0	IPX0	IPX0	IPX0
Classe de resistencia da unidade exterior		IP24	IP24 IP24	IP24
Diametro do tubo de alta pressao (mm)		6,35 mm	6,35 mm	6,35 mm	9,52 mm
Diametro do tubo de baixa pressao (mm)		9,52 mm	9,52 mm	12,7 mm	15,9 mm
Especificações do cabo de alimentação (mm2)		1,5 x 3	1,5 x 3	1,5 x 3	2,5 x 3
Cabo de ligação para interior e exterior (mm2)		1,5 x 5	1,5 x 5	1,5 x 5	2,5 x 5
Elevação max. (m)		10	10	20	25
Comprimento de tubo max. (m)		25	25	30	50
Quantidade de gás adicular (g/m)		12	12	12	24
Unidade interior (LxAxP) mm		729 x 292 x 200	802 x 295 x 200	971 x 321 x 228	1082 x 337 x 234
Unidade exterior (LxAxP) mm		720 x 495 x 270	720 x 495 x 270	805 x 554 x 330	890 x 673 x 342
Peso liquido da unidade interior (kg)		8,0	9,0	11,5	14,0
Peso liquido da unidade exterior (kg)		23,0	23,0	32,0	42,5

Nota: 1. As especificações são valores padrão calculados com base nas condições de funcionamento nominal. Poderão variar em condições de funcionamento. 2. A nossa empresa realiza melhoramentos técnicos rápidos. Qualquer alteração de dados técnicos será comunicada previamente. Leia a placa de identificação no aparelho de ar condicionado.

Consulte a informação de desenvolvimento do produto exigida no regulamento n.° 206/2012 no folheto da Ficha do Produto.

Arcelik A.S. Karaagac Cd. No:2-6 34445
