Tipo de producto	Aire acondicionado split sistema bibloc
Marca	Beko
Modelo	BEHPG 120 (unidad interior) / BEHPG 121 (unidad exterior)
Capacidad de refrigeración (Pdesign C)	3,5 kW
Capacidad de calefacción (Pdesign H)	2,5 kW (temporada media UE)
Clase energética refrigeración	A++ (UE)
Clase energética calefacción	A+ (temporada media UE)
SEER	6,1 W/W
SCOP	4,0 W/W
Consumo anual refrigeración	201 kWh
Consumo anual calefacción	886 kWh
Gas refrigerante	R32
Cantidad de gas	550 g
Alimentación eléctrica	220-240 V ~ 50 Hz, monofásico
Dimensiones unidad interior (Largo x Profundidad x Altura)	802 x 295 x 200 mm

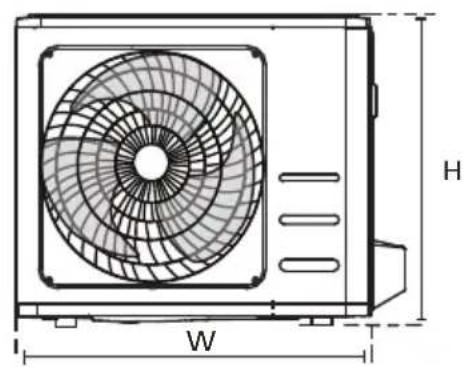

Dimensiones unidad exterior (Largo x Profundidad x Altura)	720 x 495 x 270 mm
Peso unidad interior	9,0 kg
Peso unidad exterior	23,0 kg
Nivel sonoro unidad interior (máx/mín)	37,5 / 25 dBA
Nivel sonoro unidad exterior	55,5 dBA
Diámetro tubería líquido/alta presión	6,35 mm (1/4 pulgada)
Diámetro tubería gas/baja presión	9,52 mm (3/8 pulgada)
Longitud máxima de tubería	25 m
Desnivel máximo	10 m
Funciones principales	Refrigeración, calefacción, deshumidificación, ventilación, modo ECO, modo SILENCIO, oscilación, temporizador, sueño, reinicio automático, control inalámbrico (opción Wi-Fi)
Mantenimiento	Limpieza del filtro cada 2 semanas, limpieza exterior con paño suave y seco
Índice de protección unidad exterior	IP24

Preguntas frecuentes - BEHPG 120 BEKO

¿Qué hacer si el aire acondicionado no se enciende?

Verifique primero la alimentación eléctrica y el disyuntor. El aparato tiene una protección de 3 minutos: espere 3 minutos después de apagarlo antes de reiniciar. Si el problema persiste, verifique las pilas del control remoto y reemplácelas si es necesario.

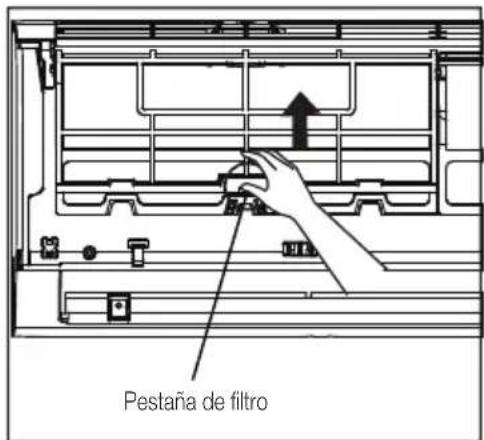

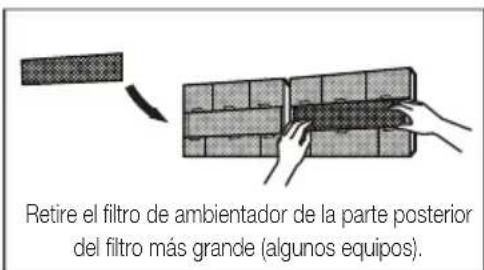

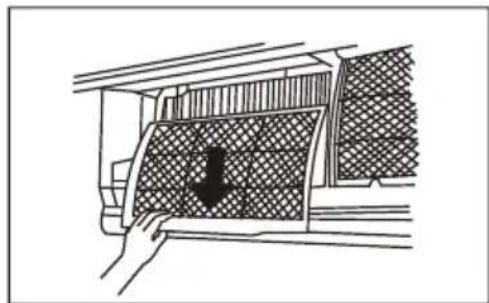

¿Cómo limpiar el filtro de aire?

Abra el panel frontal, presione la lengüeta del filtro para liberarlo y retírelo. Lave el filtro grande con agua tibia y jabón, enjuague y seque a la sombra. Limpie el filtro pequeño refrescante con una aspiradora. Vuelva a colocar todo después del secado completo.

¿Por qué la unidad interior emite una niebla blanca?

En regiones húmedas, una gran diferencia de temperatura entre el aire ambiente y el aire acondicionado puede causar niebla. Esto es normal y desaparece cuando la humedad disminuye.

El aire acondicionado parece menos frío, ¿qué verificar?

Controle el ajuste de temperatura (bájelo), limpie el filtro de aire, verifique que las entradas/salidas de aire no estén obstruidas, cierre puertas y ventanas. Si el problema persiste, contacte a un técnico autorizado para una posible fuga de refrigerante.

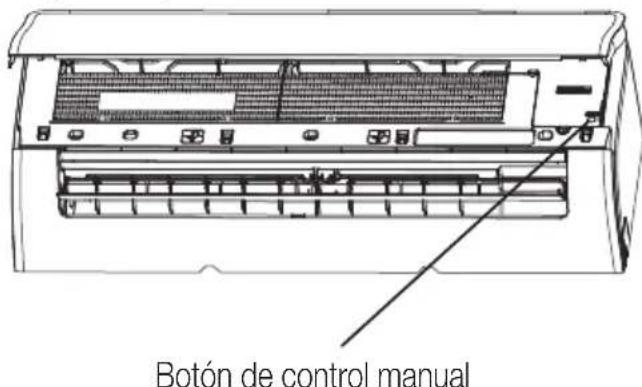

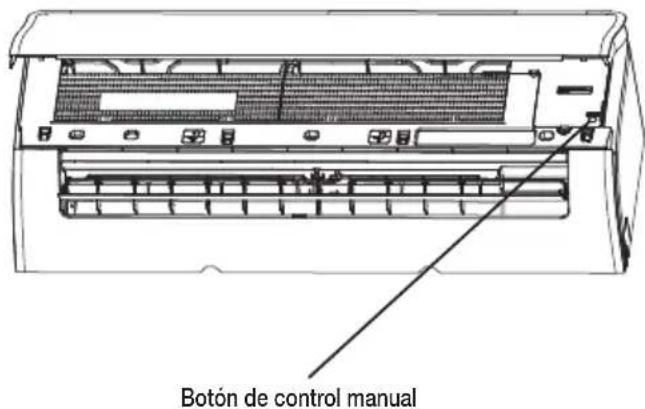

¿Cómo usar el control manual sin control remoto?

Abra el panel frontal, localice el botón Manual Control en el lado derecho. Presione una vez para el modo AUTO forzado, una segunda para el modo COOL forzado, una tercera para apagar. Use el control remoto para volver al funcionamiento normal.

¿Cuál es la temperatura de funcionamiento mínima en modo calefacción?

En modo calefacción, la temperatura exterior mínima es de -15 °C para los modelos inverter (tipo bibloc con variador). Para los modelos de velocidad fija, es de -7 °C.

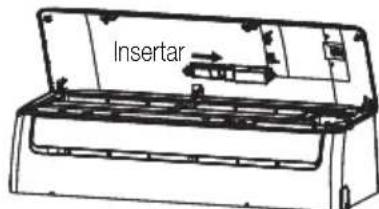

¿Cómo instalar el módulo Wi-Fi HomeWhiz?

Retire la tapa de la llave USB HomeWhiz, abra el panel frontal de la unidad interior, inserte la llave en la ubicación prevista (compatible solo con la llave proporcionada por el fabricante). Siga las instrucciones de la aplicación.

¿Qué hacer en caso de código de error en la pantalla?

Los códigos que comienzan con E(x), P(x), F(x), EH, EL, EC, PH, PL, PC indican un mal funcionamiento. Corte la alimentación durante 10 minutos, luego vuelva a conectar. Si el código reaparece, contacte a un reparador autorizado.

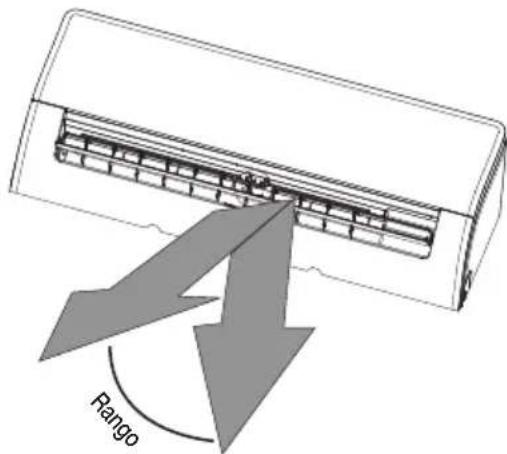

¿Cómo ajustar el flujo de aire para evitar el soplido directo?

Use el control remoto para activar la función Breeze away (según modelo) que evita el flujo directo. También puede ajustar manualmente las rejillas horizontales y verticales para dirigir el aire lejos de usted.

¿Cuál es la longitud máxima de tubería entre las unidades?

Para el modelo BEHPG 120, la longitud máxima de tubería es de 25 metros con un desnivel máximo de 10 metros. Más allá de la longitud estándar (5 m), se necesita una carga adicional de refrigerante (12 g/m).

MANUAL DE USUARIO BEHPG 120 BEKO

Lea este manual de usuario en primer lugar.

Apreciado cliente,

Le agradecemos que haya adquirido un producto Beko. Esperamos que obtenga los mejores resultados de este producto fabricado con materiales de alta calidad y la más avanzada tecnología. Para ello, le rogamos que lea detenidamente todo el manual de usuario y la documentación que lo acompaña antes de utilizar el producto y los guarde para futuras consultas. Si cede el producto a un tercero, entréguele también el manual de usuario. Siga todas las advertencias e información del manual de usuario.

Significado de los símbolos

A lo largo del manual se utilizan los siguientes símbolos:

Información importante o consejos de uso acerca de su uso.

Este símbolo significa que debe leer atentamente el manual de usuario.

Advertencias sobre situaciones de riesgo para la salud o la propiedad.

Este símbolo significa que solo un técnico debe manipular este equipo consultando el manual de instalación.

Advertencia sobre acciones que no se deben realizar.

Advertencia por descargas eléctricas.

Este símbolo significa que hay información disponible, tanto en el manual de usuario como en el manual de instalación.

No lo tape.

(Para tipo de gas R32/R290)

Este símbolo significa que este electrodoméstico utiliza refrigerante inflamable. Si se pierde refrigerante y este entra en contacto con una fuente externa de inflamación, existe riesgo de incendio.

Este producto ha sido fabricado en unas instalaciones modernas y respetuosas con el medio ambiente, sin contaminar la naturaleza.

ÍNDICE DE MATERIAS

1 Medidas de seguridad 198

2 Características y especificaciones de la unidad 208

2.1 Pantalla del equipo interior 208 2.2 Temperatura de funcionamiento 209 2.3 Tipo Split invertido 209 2.4 Tipo de velocidad fija 209 2.5 Otras características 210 2.6 Operación manual (sin mando a distancia) 213 2.7 Instalar el kit HomeWhiz (módulo inalámbrico) 213

3 Cuidado y mantenimiento 214

3.1 Limpieza de la unidad interior 214 3.2 Limpieza del filtro de aire 214 3.3 Mantenimiento - largos periodos sin uso 216 3.4 Mantenimiento - inspección de pretemporada 216

4 Solución de problemas 217

4.1 Problemas comunes 217

5 Accesorios 221

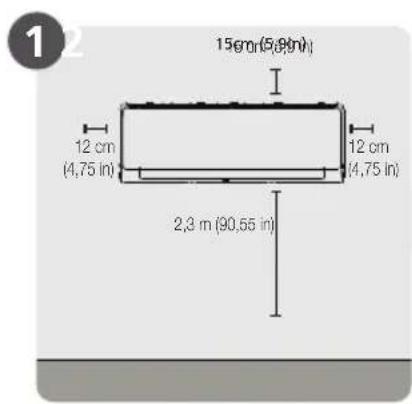

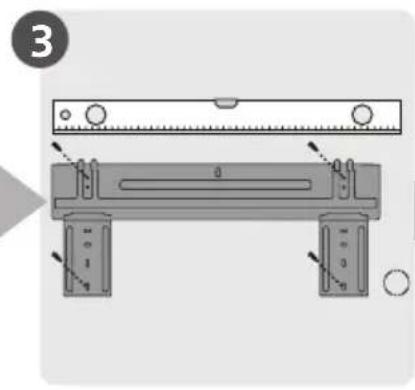

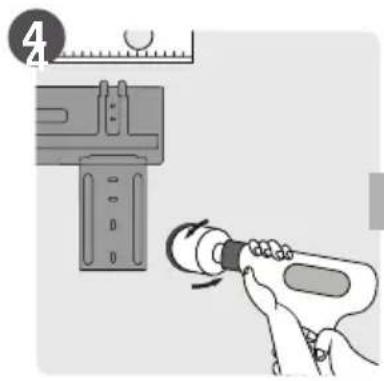

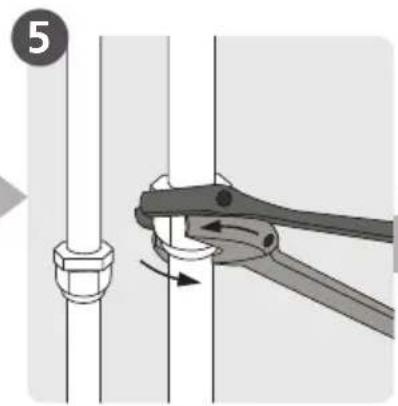

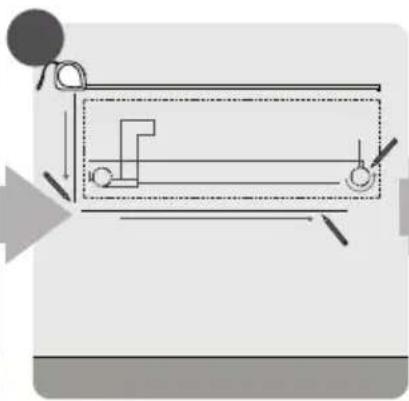

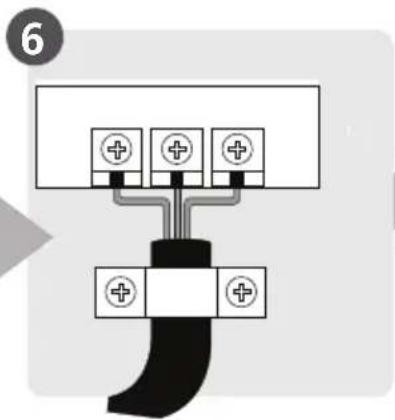

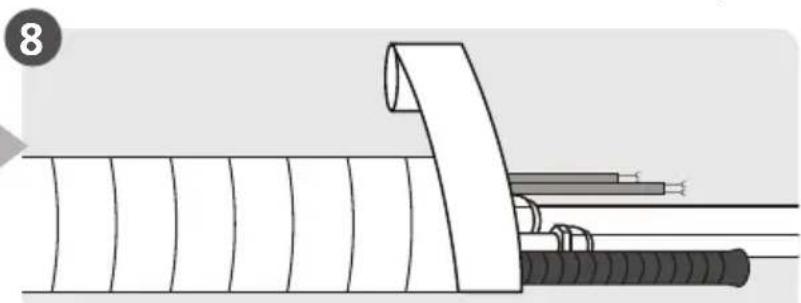

6 Resumen de la instalación - unidad interior 223

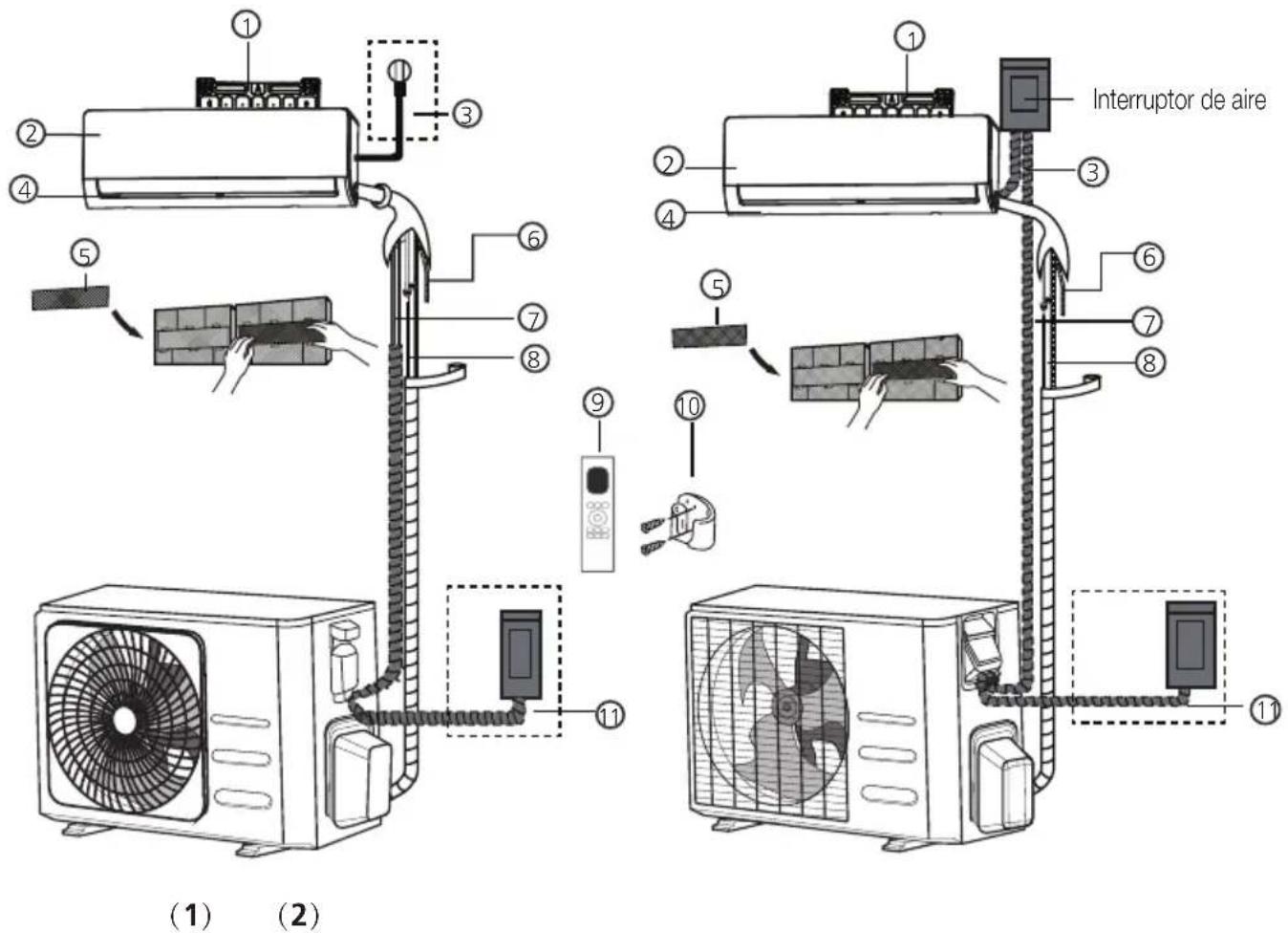

7 Partes de la unidad 224

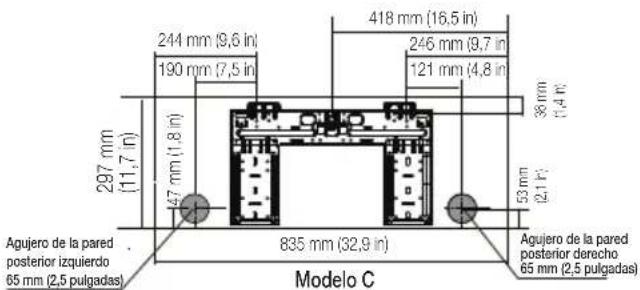

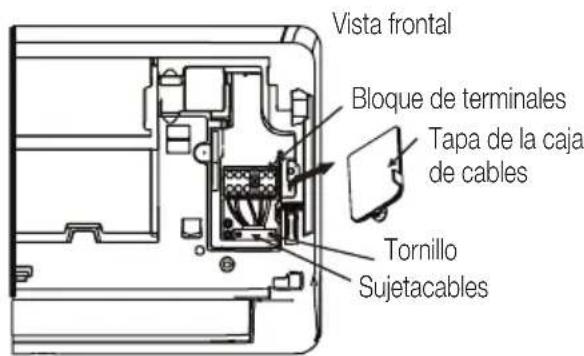

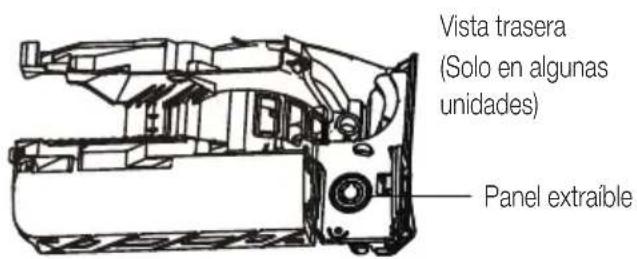

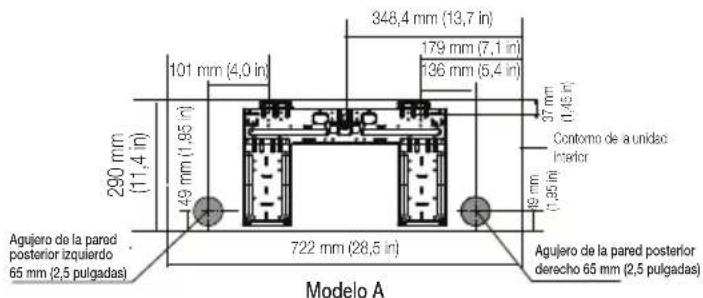

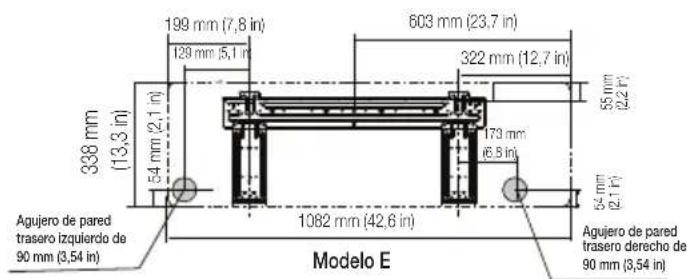

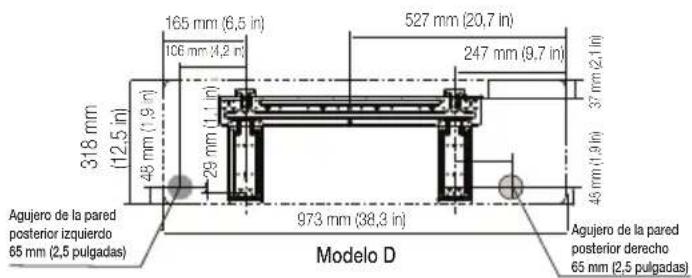

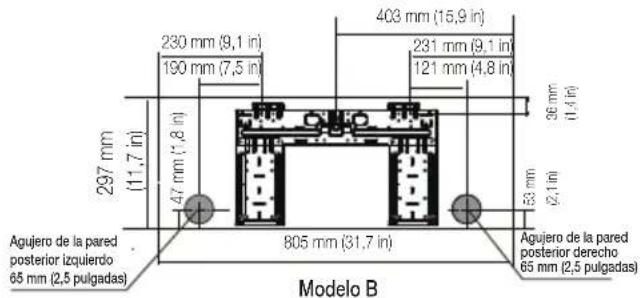

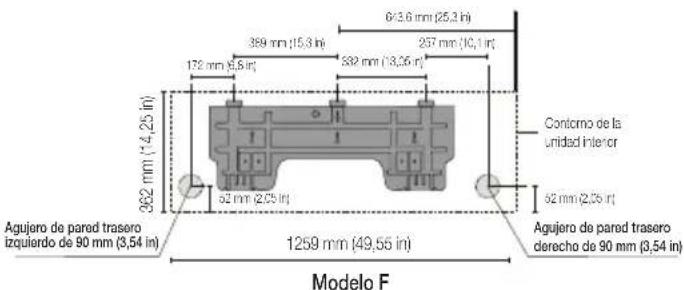

8 Instalación de la unidad interior 225

8.1 Instrucciones para la instalación: unidad interior 225

9 Instalación de la unidad exterior 234

9.1 Instrucciones para la instalación de la unidad exterior. 234

ÍNDICE DE MATERIAS

10 Conexión del tubo de refrigerante 240

10.1 Instrucciones de conexión - tuberías de refrigeración 241 10.2 Instrucciones para conectar el tubo a la unidad exterior 243

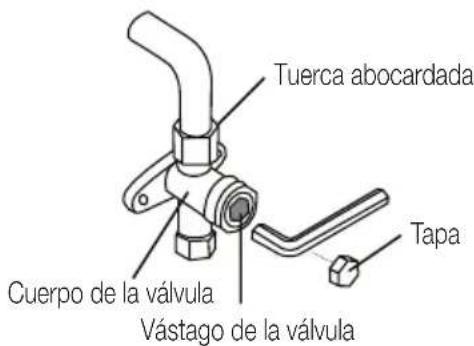

11 Evacuación del aire 244

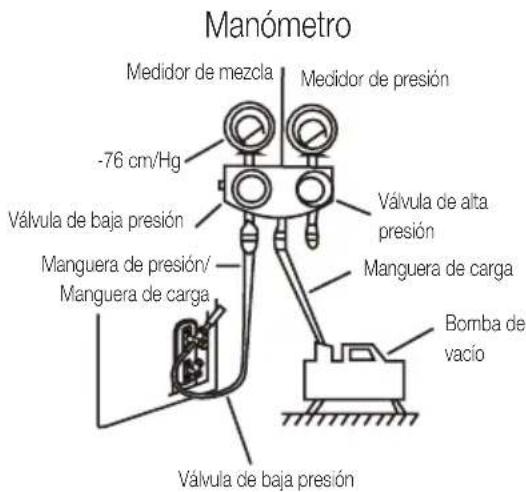

11.1 Preparación y precauciones 244 11.2 Instrucciones de evacuación. 244 11.3 Notas sobre la adición de refrigerante 245

12 Comprobación eléctrica y de fugas de gas 247

12.1 Antes de la prueba 247 12.2 Comprobaciones de seguridad eléctrica. 247 12.3 Pruebas de fugas de gas 248

13 Prueba de funcionamiento 249

13.1 Instrucciones para la prueba. 249

14 Directrices europeas de eliminación de residuos 250

15 Instrucciones para la instalación 251

15.1 Instrucciones sobre F-Gas 251

16 Especificaciones 252

Advertencia

Este dispositivo puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si se les ha dado instrucciones y supervisión sobre el uso del dispositivo de forma segura y entienden los peligros involucrados. Los niños no deben jugar con el aparato. Los niños sin supervisión no deben realizar la limpieza ni el mantenimiento (países de la Unión Europea). Este dispositivo no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, a menos que hayan sido instruidos o supervisados sobre el uso del dispositivo por parte de una persona responsable de su seguridad. Los niños deben ser supervisados para garantizar que no jueguen con el aparato.

Advertencias de utilización

Si surge una situación anómala (como un olor a quemado), apague inmediatamente el equipo y desconecte la alimentación. Llame a su distribuidor para recibir instrucciones sobre cómo evitar descargas eléctricas, incendios o lesiones.

No inserte los dedos, varillas u otros objetos en la entrada o salida de aire. Esto puede causar lesiones, ya que el ventilador puede girar a altas velocidades.

No utilice aerosoles inflamables como laca para cabello, laca o pintura cerca del equipo. Esto puede provocar incendio o combustión.

No haga funcionar el aire acondicionado en lugares cercanos o alrededor de gases combustibles. El gas emitido puede acumularse alrededor del equipo y causar una explosión.

No haga funcionar el aparato de aire acondicionado en una habitación húmeda, como un baño o una lavandería. Demasiada exposición al agua podría causar un cortocircuito en los componentes eléctricos.

No exponga su cuerpo directamente al aire fresco durante un período prolongado de tiempo.

No permita que los niños jueguen con el aire acondicionado. Los niños deben estar supervisados en todo momento cuando estén alrededor del equipo.

Si se usa el aire acondicionado junto con quemadores u otros dispositivos de calefacción, ventile completamente la habitación para evitar una carencia de oxígeno.

En ciertos entornos funcionales, como cocinas, salas de servidores, etc., se recomienda el uso de equipos de aire acondicionado especialmente diseñados.

Advertencias de limpieza y mantenimiento

Apague el dispositivo y desconecte la alimentación antes de limpiar. De lo contrario, puede provocar una descarga eléctrica.

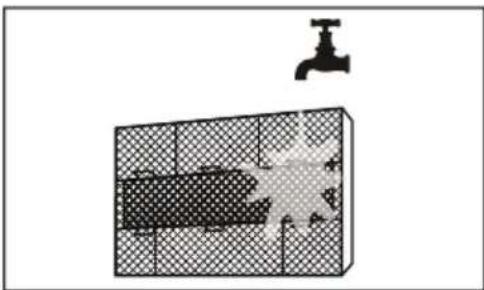

No limpie el aparato de aire acondicionado con cantidades excesivas de agua.

No limpie el aparato de aire acondicionado con productos de limpieza combustibles. Los productos de limpieza combustibles pueden provocar incendios o deformaciones.

Precaución

Apague el aire acondicionado y desconecte la alimentación si no va a utilizarlo durante mucho tiempo.

Apague y desenchufe el equipo durante tormentas.

Asegúrese de que la condensación de agua pueda drenarse sin obstáculos del equipo.

1 Medidas de seguridad

No ponga en marcha el aire acondicionado con las manos húmedas. Esto puede causar una descarga eléctrica. No utilice el aparato para ningún otro propósito que el suyo específico. No se suba ni coloque objetos sobre la unidad exterior. No deje funcionar el aire acondicionado durante largos periodos de tiempo con puertas o ventanas abiertas, o si la humedad es muy alta.

Advertencias eléctricas

Utilice únicamente el cable especificado. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o una persona con una cualificación similar para evitar riesgos.

Mantenga el enchufe limpio. Elimine el polvo o suciedad acumulados en torno al enchufe. Los enchufes con suciedad pueden provocar fuego o descargas eléctricas.

No tire del cable para desconectar la unidad. Sujete el enchufe firmemente y tire de él. Tirar del cable directamente puede dañarlo y provocar un incendio o descargas eléctricas.

No modifique la longitud del cable de alimentación ni utilice un alargador para conectar la unidad.

No conecte ningún otro aparato en la misma toma de corriente. Una fuente de alimentación inadecuada o insuficiente puede causar un incendio o una descarga eléctrica.

El producto debe conectarse debidamente a tierra en el momento de la instalación; de lo contrario, puede producirse una descarga eléctrica.

Para todos los trabajos eléctricos, siga todos los reglamentos y normativas locales y nacionales en materia de cableado, así como el manual de instalación.

1 Medidas de seguridad

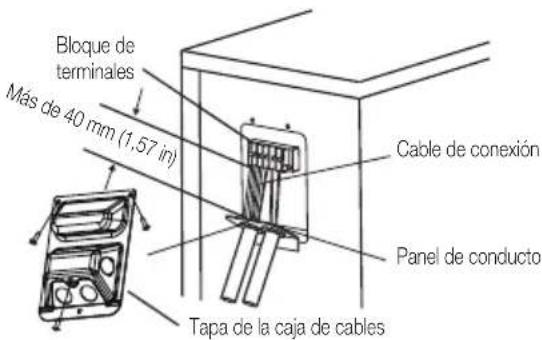

Conecte los cables firmemente y sujételos de forma segura para evitar que fuerzas externas puedan dañar el terminal. Las conexiones eléctricas inadecuadas pueden sobrecalentarse y causar un incendio, y también pueden provocar una descarga eléctrica. Todas las conexiones eléctricas deben ser realizadas según el esquema de conexión eléctrica ubicado en los paneles de las unidades interna y exterior.

Todo el cableado debe estar bien dispuesto para garantizar que la tapa del panel de control se pueda cerrar correctamente. El cierre incorrecto de la tapa del panel de control puede causar corrosión y provocar que los puntos de conexión del terminal se calienten y se incendien, y también puede causar una descarga eléctrica.

Si conecta la alimentación a una instalación fija, se debe incorporar a la instalación un dispositivo de desconexión con al menos 3 mm de separación entre todos los polos y una corriente de fuga que supere los 10mA , el interruptor diferencial (ID) debe tener una corriente residual que no supere los 30mA y una desconexión de acuerdo con las normas eléctricas.

Tome nota de las especificaciones del fusible

La placa de circuito (PCB) del aire acondicionado está diseñada con un fusible para proporcionar protección contra sobreintensidades. Las especificaciones del fusible están impresas en la placa de circuito, por ejemplo: T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, etc.

1 Medidas de seguridad

Nota: En las unidades que utilicen refrigerante R32 o R290, solo se puede utilizar el fusible de cerámica a prueba de explosiones.

HygieneMax (máxima higiene) (lámpara UV-C) (solo aplica a las unidades con función HygieneMax (máxima higiene))

Este dispositivo contiene una lámpara UV-C HygieneMax (máxima higiene). Lea las siguientes instrucciones antes de abrir el dispositivo.

1. No utilice la lámpara UV-C HygieneMax (máxima higiene) sin el dispositivo.
2. Los dispositivos que presenten claramente daños no se deben utilizar.
3. Se puede producir un uso imprevisto del dispositivo o se puede dañar la carcasa si se escapa radiación UV-C peligrosa. La radiación UV-C, incluso en dosis pequeñas, puede provocar daños en los ojos y la piel. 4. El dispositivo debe estar desconectado del suministro eléctrico antes de limpiarlo o realizar cualquier operación de mantenimiento. 5. Las barreras UV-C que llevan el símbolo de peligro por radiación ultravioleta no se deben retirar.

Advertencia: Este dispositivo contiene un emisor UV. No mire fijamente a la fuente de luz.

Advertencias para la instalación del producto

1. La instalación debe ser realizada por un distribuidor o especialista autorizado. Una instalación defectuosa puede causar fugas de agua, una descarga eléctrica o un incendio.
2. La instalación debe realizarse según las instrucciones de instalación. Una instalación inadecuada puede causar fugas de agua, una descarga eléctrica o un incendio.
3. Póngase en contacto con un técnico de servicio autorizado para la reparación o mantenimiento de esta unidad. Este aparato debe instalarse de conformidad con las normativas nacionales de cableado.
4. Utilice solo los accesorios, piezas y piezas especificadas incluidas para la instalación. El uso de piezas no estándar puede causar fugas de agua, una descarga eléctrica, un incendio y pueda provocar una avería de la unidad.
5. Instale la unidad en una ubicación firme que pueda soportar su peso. Si la ubicación elegida no puede soportar el peso de la unidad o la instalación no se realiza correctamente, la unidad se puede caer y causar graves lesiones y daños.
6. Instale el tubo de drenaje según las instrucciones de este manual. Un drenaje inadecuado puede causar daños por agua en su hogar y su propiedad.
7. En caso de que la unidad disponga de un calentador eléctrico auxiliar, no instale la unidad a menos de 1 metro (3 pies) de cualquier material combustible.
8. No instale la unidad en una ubicación que pueda estar expuesta a fugas de gas combustible. La acumulación de gas combustible alrededor de la unidad puede causar un incendio.
9. No encienda la alimentación hasta haber completado todo el trabajo.
10. Al mover o trasladar el aire acondicionado, consulte con técnicos especializados con experiencia en la desconexión y la reinstalación de estos dispositivos.
11. Cómo instalar el aparato en el soporte. Consulte las instrucciones y lea las secciones de «Instalación de la unidad interior» e «Instalación de la unidad exterior».

Notas sobre los gases fluorados (no aplica a las unidades que utilizan refrigerante R290)

1. Este equipo de aire acondicionado contiene gases fluorados de efecto invernadero. Para obtener informaciones específicas sobre el tipo de gas y la cantidad, consulte la etiqueta correspondiente en el propio equipo o el «Manual de usuario - ficha de producto» en el embalaje del equipo exterior (solo para productos de la Unión Europea).
2. La instalación, el servicio, el mantenimiento y la reparación de este equipo deben ser realizados por un técnico certificado. La desinstalación y el reciclaje del producto deben ser realizados por un técnico certificado.

1 Medidas de seguridad

1. En equipos que contengan gases fluorados de efecto invernadero en cantidades de 5 toneladas de CO2 equivalente o más, pero de menos de 50 toneladas de CO2 equivalente, si el sistema está instalado un sistema de detección de fugas, se deben revisar al menos cada 24 meses para detectar fugas.
2. Cuando se verifique que el equipo no tiene fugas, se recomienda encarecidamente el registro adecuado de todas las verificaciones.

Advertencia sobre el uso de refrigerante R32/R290

Si se utilizan refrigerantes inflamables, el dispositivo se debe almacenar en una zona bien ventilada y de un tiempo que corresponda al indicado para su uso. Para modelos con refrigerante R32:

El electrodoméstico debe instalarse, operarse y almacenarse en una sala con una superficie superior a 4 m². Para modelos con refrigerante R290, el electrodoméstico se debe instalar, operar y almacenar en estancias con una superficie superior a: unidades de <= 9000 Btu/h: 13 m²

unidades de >9000 Btu/h y <= 12000 Btu/h: 17 m²

unidades de >12000 Btu/h y <= 18000 Btu/h: 26 m²; unidades de >18000 Btu/h y <= 24000 Btu/h: 35 m²

No se permiten conectores mecánicos reutilizables ni juntas dilatadas en el interior. (Requisitos normativos EN).

Los conectores mecánicos realizados en el interior deben tener una tasa no superior a 3 g/año al 25 % de la presión máxima permitida. Si los conectores mecánicos se vuelven a utilizar en el interior, las piezas de sellado se deben renovar. Si las juntas dilatadas se vuelven a utilizar en el interior, la pieza dilatada se debe volver a fabricar. (Requisitos normativos UL)

Si los conectores mecánicos se vuelven a utilizar en el interior, las piezas de sellado se deben renovar. Si las juntas dilatadas se vuelven a utilizar en el interior, la pieza dilatada se debe volver a fabricar. (Requisitos normativos IEC) Los conectores mecánicos realizados en el interior deben cumplir con la norma ISO 14903.

Directrices europeas de eliminación de residuos

Esta marca que se encuentra en el producto o en su documentación indica que los equipos eléctricos y electrónicos de desecho no deben mezclarse con los residuos domésticos generales.

Eliminación correcta de este producto (residuos de aparatos eléctricos y electrónicos).

Este aparato contiene refrigerante y otros materiales potencialmente peligrosos. Al eliminar este electrodoméstico, la ley exige una recogida y tratamiento especiales. No deseche este producto como residuos domésticos o municipales sin clasificar.

Al eliminar este aparato, tiene las siguientes opciones:

1 Medidas de seguridad

Elimine el aparato en la instalación de recolección electrónica de residuos municipal designada. Al comprar un electrodoméstico nuevo, el minorista aceptará el electrodoméstico viejo sin cargo. El fabricante aceptará el aparato viejo de forma gratuita. (En algunos países) Venda el aparato a distribuidores de chatarra certificados. (En algunos países)

Aviso especial

Eliminar este aparato en un bosque u otros entornos naturales pone en peligro su salud y es perjudicial para el medio ambiente. Las sustancias peligrosas pueden filtrarse en el agua subterránea y entrar en la cadena alimenticia.

2 Características y especificaciones de la unidad

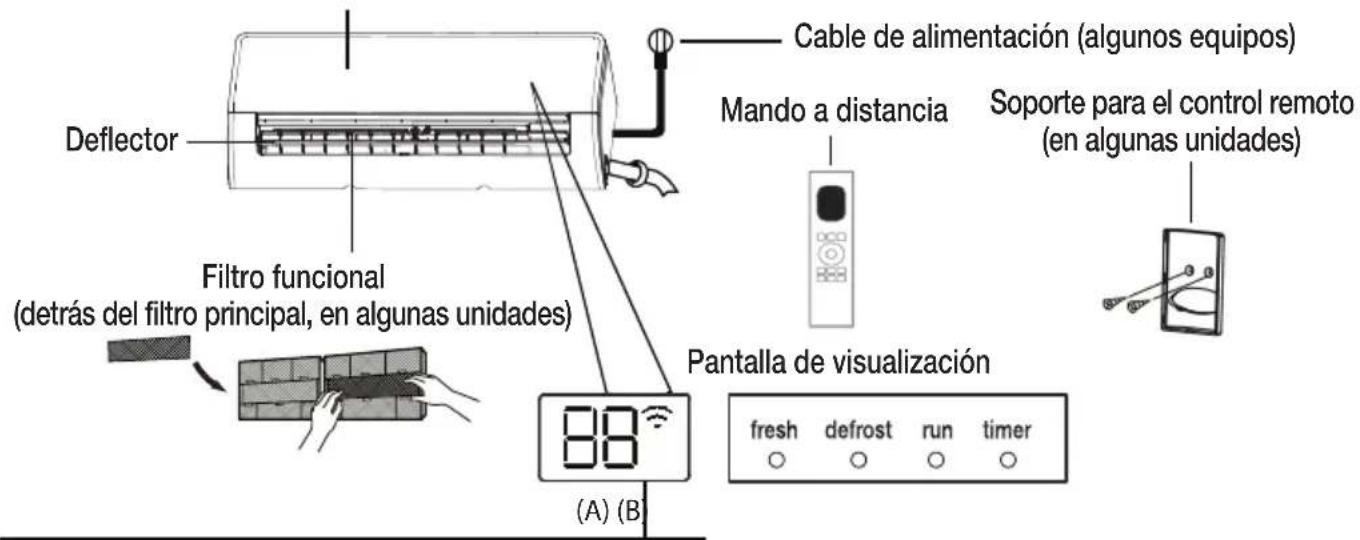

2.1 Pantalla del equipo interior

Nota: Diferentes modelos tienen diferentes paneles frontales y ventanas de visualización. No todos los indicadores que se describen a continuación están disponibles en el aire acondicionado que ha adquirido. Verifique la pantalla de visualización interior del equipo que usted compró.

Las ilustraciones de este manual son para fines explicativos. La forma real de su equipo interior puede ser ligeramente diferente. La forma real prevalecerá.

Panel frontal

“fresh” (fresco) o HygieneMax (máxima higiene) (de haberla) está activada cuando la función Fresh (fresco) o HygieneMax (máxima higiene) (de haberla) está activada (en algunas unidades).

"defrost" (descongelación) cuando la función defrost (descongelación) está activada.

"run" cuando la unidad está encendida.

«timer» (temporizador) cuando se ha establecido el temporizador.

«» cuando la función de control inalámbrico está activada (en todas las unidades).

«» muestra la temperatura, las funciones y los códigos de error:

» durante 3 segundos cuando:

• TIMER ON (temporizador encendido) está establecido (si la unidad está en OFF (apagado),

Permanece cuando TIMER ON (temporizador encendido) está establecido).

Las funciones FRESH (fresco), HygieneMax (máxima higiene), SWING (oscilación), TURBO, ECO (ecológico) o SILENCE (silencio) estarán activadas «DF» durante 3 segundos cuando:

• TIMER OFF (temporizador apagado) está configurado.
• Las funciones FRESH (fresco), HygieneMax (máxima higiene), SWING (oscilación), TURBO, ECO (ecológico) o SILENCE (silencio) están desactivadas.

al descongelar.

• FP» cuando la función de calefacción de 8°C está activada (en algunas unidades)
• [ ] > cuando la función GoClean (limpieza) está activada (en unidades de Split invertido)

Cuando la unidad está en SelfClean+ (limpieza automática) (en unidades de velocidad fija)

Mostrar significados de códigos

2 Características y especificaciones de la unidad

2.2 Temperatura de funcionamiento

Cuando el aparato de aire acondicionado se utiliza fuera de los siguientes rangos de temperatura,

ciertas características de protección de seguridad se activarán y harán que el equipo se desactive.

2.3 Tipo Split invertido

Modo COOL (refrigeración) Modo HEAT (calefacción) Modo DRY (seco)
Temperatura de la estancia	16 °C-32 °C(60 °F-90 °F)	0 °C-30 °C(32 °F-86 °F)	10 °C-32 °C(50 °F-90 °F)
Temperatura exterior	0 °C-50 °C (32 °F-122 °F)	-15 °C-24 °C(5 °F-75 °F)en algunos modelos-20 °C-24 °C(-4 °F-75 °F)	0 °C-50 °C(32 °F-122 °F)
	-15 °C-50 °C (5 °F-122 °F)(Para modelos con sistemas de refrigeración de bajo temp.)
	0 °C - 52 °C (32 °F - 126 °F)(Para modelos tropicales especialies)		0 °C-52 °C(32 °F-126 °F)(Para modelos tropicales especialies)

Cuando la temperatura exterior es inferior a 0°C, recomendamos encarecidamente que el equipo esté enchufado en todo momento para garantizar un funcionamiento continuo sin problemas.

2.4 Tipo de velocidad fija

	Modo COOL (refrigeración)	Modo HEAT (calefacción)	Modo DRY (seco)
Temperatura de la estancia	16 °C-32 °C (60 °F-90 °F)	0 °C-30 °C (32 °F-86 °F)	10 °C-32 °C (50 °F-90 °F)
Temperatura exterior	18 °C-43 °C (64 °F-109 °F)	-7 °C-24 °C (19 °F-75 °F)	11 °C-43 °C (52 °F-109 °F)
	-7 °C-43 °C (19 °F-109 °F) (Para modelos con sistemas de refrigeración de bajo temp.)		18 °C-43 °C (64 °F-109 °F)
	18 °C-52 °C (64 °F-126 °F) (Para modelos tropicales especiales)		18 °C-52 °C (64 °F-126 °F) (Para modelos tropicales especiales)

2 Características y especificaciones de la unidad

Nota: Humedad relativa de la habitación inferior al 80%. Si el aparato de aire acondicionado funciona por encima de esta cifra, la superficie del aparato puede atraer condensación. Ajuste la rejilla de flujo de aire vertical a su ángulo máximo (verticalmente al piso) y establezca el modo de ventilador HIGH (ALTO).

Para optimizar aún más el rendimiento de su equipo, haga lo siguiente:

• Mantenga las puertas y ventanas cerradas.
• Limite el consumo de energía mediante el uso de las funciones TIMER ON (temporizador encendido) y TIMER OFF (temporizador apagado).
• No bloquee las entradas o salidas de aire.
• Inspeccione periódicamente y limpie los filtros de aire.

En este paquete de documentación no se incluye una guía sobre el uso del mando a distancia por infrarrojos. No todas las funciones están disponibles en el acondicionador de aire. Verifique la pantalla interior y el mando a distancia del equipo que usted compró.

2.5 Otras características

• Reinicio automático (algunos equipos)

Si el equipo pierde energía, se reiniciaría automáticamente con la configuración anterior una vez que se haya restablecido la energía.

Control inalámbrico (algunas unidades)

El control inalámbrico permite controlar el aparato de aire acondicionado utilizando un teléfono móvil y una conexión inalámbrica.

Para acceso al dispositivo USB, reemplazo y operaciones de mantenimiento deben ser realizados por personal profesional.

• Memoria de ángulo de rejilla (algunas unidades)

Cuando encienda su equipo, la rejilla reanudará automáticamente su ángulo anterior.

• Función GoClean (limpieza) (algunas unidades)
• La tecnología GoClean limpia el polvo cuando se adhiere al intercambiador de calor congelando y descongelando automática y rápidamente la escarcha. Se emitirá un sonido «pi, pi». La operación sirve para producir agua más condensada y mejorar el efecto de limpieza; el aire frío se expulsará. Tras la limpieza, la rueda de viento interna sigue funcionando con aire caliente para secar el evaporador, manteniendo así limpio el interior.
• Cuando esta función está activada, la pantalla de visualización de la unidad interior muestra «CL». Una vez finalizado el proceso, la unidad se apagará automáticamente y se cancelará la función GoClean (limpieza).
• En algunas unidades, el sistema comenzará el proceso de limpieza a alta temperatura y la temperatura del aire de salida se calentará mucho. Manténgase alejado de ella. Y ello provocará el aumento de la temperatura ambiente.
• Breeze away (desvío del aire) (en algunas unidades)

Esta función evita el flujo de aire directo en el cuerpo y le hace sentir una suave frescura. - Detección de fuga de refrigerante (algunas unidades)

La unidad interior mostrará automáticamente «ELOC» (según el modelo) cuando detecte fugas de refrigerante. En ese caso, contacte con el servicio técnico.

2 Características y especificaciones de la unidad

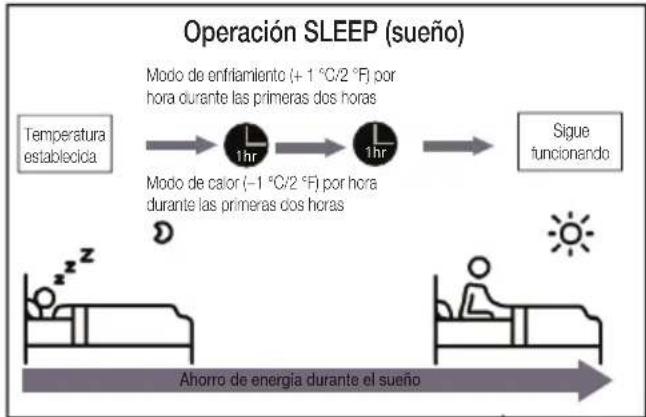

- Operación SLEEP (sueño)

• La función SLEEP (sueño) se usa para disminuir el consumo de energía cuando usted duerme (y no necesita los mismos ajustes de temperatura para estar cómodo). Esta función solo se puede activar con el mando a distancia. Y la función SLEEP (sueño) no está disponible en modo FAN (ventilador) o DRY (seco).
• Pulse el botón SLEEP (sueño) cuando esté listo para irse a dormir. Cuando está en modo COOL (refrigeración), el equipo aumenta la temperatura en 1 °C después de 1 hora y aumenta 1 °C adicional después de otra hora. Cuando está en modo HEAT (calefacción), el equipo disminuye la temperatura en 1 °C después de 1 hora y disminuye 1 °C adicional después de otra hora.

La función de sueño se detendrá después de 8 horas y el sistema continúa funcionando según el último estado.

Nota: En aires acondicionados de tipo multi-Split, las siguientes funciones no están disponibles: SelfClean+ (limpieza automática), GoClean (limpieza), Silence (silencio), Breeze away (desvío del aire), detección de fugas de refrigerante y Eco (ecológico).

• Ajuste del ángulo del flujo de aire

2.5.1 Ajuste del ángulo vertical del flujo de aire (consulte la imagen A)

Con la unidad encendida, use el botón SWING (oscilar) en el mando a distancia para establecer la dirección (ángulo vertical) del flujo de aire. Consulte el manual del mando a distancia para obtener más detalles.

Fig. A

Nota: No mueva la rejilla con la mano. Esto hará que la rejilla se desincronice. Si esto ocurre, apague el equipo y desenchúfelo durante unos segundos y luego reinicie el equipo. Esto restablecerá la rejilla.

2 Características y especificaciones de la unidad

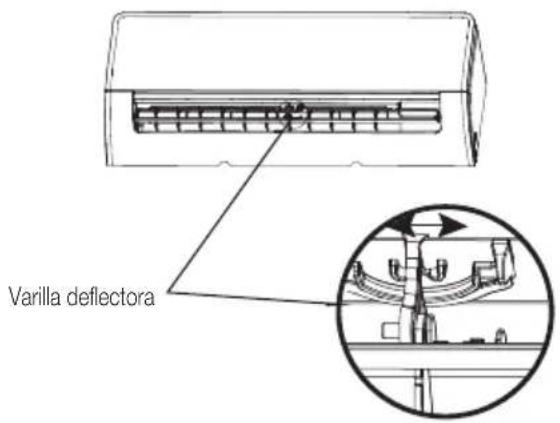

Nota sobre ángulos del deflector:

Al usar los modos COOL (refrigeración) o DRY (seco), no coloque la rejilla en un ángulo demasiado vertical durante largos períodos de tiempo. Esto puede hacer que el agua se condense en la cuchilla del deflector, que caerá al suelo o los muebles.

Cuando se utilizan los modos COOL (refrigeración) o HEAT (calefacción), el ajuste del deflector a un ángulo demasiado vertical puede reducir el rendimiento del equipo debido a la restricción del flujo de aire.

Fig. B

2.5.2 Ajuste del ángulo horizontal del flujo de aire

El ángulo horizontal del flujo de aire debe ajustarse manualmente. Sujete la varilla deflectora (vea la Fig. B) y ajústela manualmente a su dirección preferida. En algunas unidades, el ángulo horizontal puede ajustarse usando el mando a distancia. Consulte el Manual del mando a distancia.

Advertencia:

No coloque los dedos cerca del soplador y del lado de succión del equipo. El ventilador de alta velocidad bajo el equipo puede causar lesiones.

2 Características y especificaciones de la unidad

2.6 Operación manual (sin mando a distancia)

Advertencia:

El botón manual está diseñado solo para fines de prueba y operación de emergencia. No utilice esta función a menos que el mando a distancia se pierda y sea absolutamente necesario. Para restablecer el funcionamiento normal, use el mando a distancia para activar el equipo. El equipo debe estar apagado antes de la operación manual.

2.7 Instalar el kit HomeWhiz (módulo inalámbrico)

1. Retire la tapa protectora del kit HomeWhiz (módulo inalámbrico).
2. Abra el panel frontal e inserte el kit HomeWhiz (módulo inalámbrico) en la interfaz prevista.

Para operar el equipo manualmente:

1. Abra el panel frontal del equipo interior.
2. Localice el botón Manual Control (control manual) en el lado derecho de la unidad.
3. Pulse el botón Manual Control (control manual) una vez para activar el modo FORCED AUTO (forzar automático).
4. Pulse nuevamente el botón Manual Control (control manual) para activar el modo FORCED COOLING (forzar refrigeración).
5. Pulse el botón Manual Control (control manual) por tercera vez para apagar el equipo.
6. Cierre el panel frontal.

Advertencia:

Esta interfaz solo es compatible con el kit HomeWhiz (módulo inalámbrico) proporcionado por el fabricante.

3.1 Limpieza de la unidad interior

Antes de la limpieza y el mantenimiento:

Apague siempre el sistema de aire acondicionado y desconéctelo antes de su limpieza y mantenimiento.

Advertencia:

Utilice únicamente un paño suave y seco para limpiar el equipo. Si el equipo está especialmente sucio, puede usar un paño empapado en agua tibia para limpiarlo.

No use productos químicos o paños tratados con ellos para limpiar la unidad.

No utilice benceno, disolventes de pintura, polvos para pulir u otros disolventes para limpiar el equipo. Puede hacer que la superficie de plástico se agriete o deforme.

No use agua a más de 40°C para limpiar el panel frontal. Esto puede hacer que el panel se deforme o se decolore.

3.2 Limpieza del filtro de aire

Un acondicionador de aire obstruido puede reducir la eficiencia de enfriamiento del equipo y también puede ser perjudicial para su salud. Limpie el filtro una vez cada dos semanas.

1. Levante el panel frontal del equipo interior.
2. Primero presione la pestaña en el extremo del filtro para aflojar la hebilla, levántela y luego tírela hacia usted.
3. Ahora saque el filtro.
4. Si su filtro tiene un filtro (PC) para refrescar el aire, sáquelo del filtro más grande. Limpie este filtro de ambientador con una aspiradora manual.
5. Limpie el filtro de aire grande con agua tibia y jabón. Use un detergente suave.
6. Enjuague el filtro con agua fresca y luego sacuda el exceso de agua.
7. Séquelo en un lugar fresco y seco y evite exponerlo a la luz solar directa.
8. Cuando esté seco, vuelva a sujetar el filtro de ambientador al filtro más grande y deslícelo nuevamente dentro del equipo interior.
9. Cierre el panel frontal del equipo interior.

3. Cuidado y mantenimiento

Advertencia:

No toque el dispositivo de depuración del aire durante al menos 10 minutos antes de apagar el equipo. (En todas las formas)

Advertencia:

Antes de quitar el filtro o limpiarlo, apague el equipo y desconecte la fuente de alimentación.

Al retirar el filtro, no toque las partes metálicas del equipo. Los bordes afilados de metal pueden cortar.

No use agua para limpiar el interior del equipo interior. Esto puede destruir el aislamiento y provocar una descarga eléctrica.

No exponga el filtro a la luz solar directa durante el secado. Esto puede encoger el filtro.

3 Cuido y mantenimiento

3.3 Mantenimiento - largos periodos sin uso.

Si planea no usar el aparato de aire acondicionado durante un periodo prolongado de tiempo, haga lo siguiente:

Limpie todos los filtros.

Encienda la función del ventilador hasta que el equipo se seque por completo.

Apague el equipo y desconecte la alimentación.

Retire las baterías del mando a distancia.

3.4 Mantenimiento - inspección de pretemporada.

Después de largos periodos sin uso o antes de periodos de uso frecuente, haga lo siguiente:

Compruebe si hay cables dañados.

Limpie todos los filtros.

Compruebe si hay fugas.

Reemplace las baterías.

Asegúrese de que nada esté bloqueando todas las entradas y salidas de aire.

4 Solución de problemas

Medidas de seguridad:

Si ocurre alguna de las siguientes condiciones, apague el equipo inmediatamente.

El cable de alimentación está dañado o anormalmente caliente. Huele a quemado. El equipo emite sonidos fuertes o anormales. Un fusible de potencia se quema o el interruptor automático se dispara frecuentemente. Agua u otros objetos caen dentro o fuera del equipo.

No trate de arreglarlo usted mismo. Póngase en contacto con un proveedor de servicios autorizado inmediatamente.

4.1 Problemas comunes

Los siguientes problemas no son un mal funcionamiento y en la mayoría de las situaciones no requerirán reparaciones.

Problema Posibles causas

El equipo no se enciende al presionar el botón ON/OFF (encendido/apagado)	El equipo tiene una configuración de protección de 3 horas que evita que el equipo se sobrecargue. El equipo no se pueda reinecer bajo de los tres Minutes de apagado.
El equipo cambia de modo COOL/HEAT (refrigeración/calefacción) a modo FAN (ventilador)	El equipo puedeCambiar su configuración para evaporar que se formecarcha en el equipo. Una vez que la temperatureaurrenta, el equipo comienza a configurar nuevomente en el modo seleccionado previamente.
	Se ha alcancazo la temperatureaestablishcida, tiempo en el cui el equipo apaga el compresor. El equipo continuárafuncionando cuando la temperatureavuea a fluctuar.
El equipo inferior emite niebla blanca.	En las regioneshúmedas, una gran diferencia de temperatureaentre el aire de la habitación y el aire acondicionado pueda causar Niebla blanca.
Tanto el equipo inferior como el exterior emiten niebla blanca.	Cuando el equipo se reinicia en modo HEAT (calefacción)uponés dedescongelación, se pueda emitir una neblina blanca debido a la humedadgenerada por el procesode descongelación.

4 Solución de problemas

Problema Posibles causas
El equipo interior hace ruidos.	Se pueda producir un sonido de aire aprèsapurado cuando el defelctor restablece su posición.
	Puede producirse un chirrido afterwards de hacer funciona launidad en modo HEAT (CALEFACCION)deferido a la expansión y contracción de las partes pláticas de launidad.
Tanto el equipo inferior como el exterior producen ruidos.	Siseo bajo durante la operación: Este es normal y es causado por el gas refrigerante que fluye a工程技术 de los equipos interiores y exteriores.
	Siseo bajo cuando el sistemas se incia, simplemente ha dejado de funciona o se está descongelando: Este ruido es normal y se debea a que el gas refrigerante se detiene o cambia de Directions.
	Sonido chirriante: La expansión y contraccion normales de las piezas de plástico y metal causadas por Cambios de temperatura durante la operaciónSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOseoSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEQEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOEQSOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOsolesOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOJOSEOSOSEOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOAJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSoJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOPJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOS0JOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOTJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSODJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOCJOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOsOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSELOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEIOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEESOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSTJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSEOSOVJOSAOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJonJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJONJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJánJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJónJOSENVOJósJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJO JOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJOOJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJoodJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJooJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaoJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJAEJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJeeJBORJeeJBORJeeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJiaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJaeJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJ ageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJAGEJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJAgeJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJ AgeJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJ-ageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJageJBORJ

Nota: Si el problema persiste, póngase en contacto con un distribuidor local o con el centro de servicios al cliente más cercano. Proporcione una descripción detallada del mal funcionamiento del equipo así como el número del modelo.

4 Solución de problemas

Cuando ocurre un problema, verifique los siguientes puntos antes de comunicarse con una empresa de reparaciones.

Problema Posibles causas Solución

Refrigeración deficiente	El ajuste de temperatura pueda estar más alto que la temperatura ambiente.	Baje el ajuste de temperatura.
	El intercambiador de calor de los equipos interior o exterior está sucio.	Limpie el intercambiador de calor afectado.
	El filtro de aire está sucio.	Retire el filtro y limpielo según las instrucciones.
	La entrada o la calidad de aire de cadaquiera de los equipos está bloqueada.	Apaneue el equipo, quite la obstrucción y vuelva a encenderlo.
	Hay puertas yVentanas abiertas.	Todas las puertas yventanas deben estar cerradas durante el uso.
	La luz solar genera calor excessivo.	Cierre las ventanas y cortinas durante los periodos de calor o sol brillante.
	Hay demasiadas fuentes de calor en la habitación (personas, computadoras, aparatos electrónicos etc.).	Reduzca lacantad de fuentes de calor.
	Hay poco refrigerante文化底蕴 a fugas o uso prolongado.	Compruebe si hay fugas, vuelva a sellar si esnecessary yañada refrigerante.
	La funciona SILENCE (silencio) estáactivada (función optional).	La funciona SILENCE (silencio) pueda disminuir el rendimiento del producto al reducir la Frequencia de operación. Desactive la funciona SILENCE (silencio).

4 Solución de problemas

Problema Posibles causas Soluciones
El equipo no funciona.	Fallo de alimentación.	Espere a que se restablezca la energia.
	La alimentación está apagada. Canela de la alimentación.
	El Fuseible está quemado. Reemplace el Fuseble.
	Las baterías del mando a distancia está agotadas.	Reemplace las baterías.
	La protección de 3 horas de la unidad ha sido activada	Espere tres horas afterwards de reinicieran el equipo.
	El temporizador está activado. Apague el temporizador.
El equipo arranca y se detiene con Frequencia.	Hay demasiado o muy poco Refrigerante en el sistema	Compruebe si hay fugas y recargue el sistema con refrigerante.
	Se ha introducido gas o humedad incompresible en el sistema.	Evacué y recargue el sistema con refrigerante.
	El compresor está roto. Reemplace el compresor.
	El voltaje es demasiado alto o demasiado bajo.	Instale un manostato para regular el voltaje.
Rendimiento de calefacción deficiente.	La temperatura exterior es extremadamente baja.	Utilice un dispositivo de calefacción auxiliar.
	Entra aire frío por puertas yVentanas.	Todas las puertas yVentanas deben estar cerradas durante el uso.
	Hay poco refrigeranteupon a fugas o uso prolongado.	Compruebe si hay fugas, vuelva a sellar si es necesario yañareshrigerante.
Las lucesindicadoras siguen parpadeando.	El equipo可以选择deferir de functionar oContinuar functionando deforma segura. Si las lucesindicadoras siguen parpadeando o aparecen@códigos de error, espere uno 10关键时刻. El problema pueda resolverse solo.Si no, desconnecte la alimentación y luigo conectela-Newamente.Encienda el equipo. Si el problema persististe, desconnecte la alimentación y póngase en contacto con el centro de servicios al cliente más cercano.
Aparece un)có微信号 de error en la pantalla de la unidad interior que comienza con las letrassiguales:·E(x), P(x), F(x)·EH(xx), EL(xx), EC(xx)·PH(xx), PL(xx), PC(xx)

Nota: Si el problema persiste después de realizar las comprobaciones y los diagnósticos anteriores, apague inmediatamente el equipo y contacte con un centro de servicios autorizado.

5 Accesorios

Este sistema de aire acondicionado está provisto de los siguientes accesorios. Utilice todos los accesorios y piezas de la instalación para instalar el aire acondicionado. Una instalación inadecuada puede provocar fugas de agua, una descarga eléctrica y un incendio, y pueda provocar una avería del equipo. Los artículos no se incluyen con el aire acondicionado y se deben adquirir por separado.

Nombre de los accesos	Cantidad (piezas)	Forma	Nombre de los accesos	Cantidad (piezas)	Forma
Manual 2~3 Mando a distancia 1

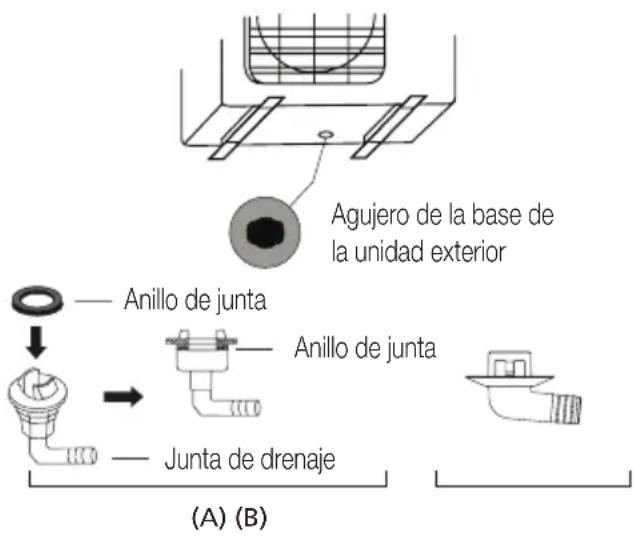

Junta de drenaje (en modelos de refrigeración y calefacción)	1 Batería 2
Junta (en modelos de refrigeración y calefacción)	1		Soporte del mando a distancia (optional)	1
Placa de montaje 1			Tornillo de fijación para el soporte del mando a distancia (optional)	2
Tacos	5~8 (según el modelo)		Filtroklepto (Un técnico autorizo lo debe instalar en la parte trasera del filtro del aire principal durante la instalación de la unidad)	1~2 (según el modelo)
Tornillo de fijación de la placá de montaje	5~8 (según el modelo)
Kit USB inalámbrico	1 (para modelos wifi únicamente)

5 Accesorios

Nombre Forma		Cantidad (piezas)
Montaje del tubo conductor	Lado del liquido	6,35 Ø (1/4 in)	Piezas que deben adquirir porSeparated. Consulte su distribuidor el tamanode tubo adecuado para launidad que ha adquirido.
		9,52 Ø (3/8 in)
	Lado del gas	9,52 Ø (3/8 in)
		12,7 Ø (1/2 in)
		16 Ø (5/8 in)
		19 Ø (3/4 in)
Anillo y cinta magnética(si se incluye, consulte elesquema electrico parainstalarlo en el cable deconexión).	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527 528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543 544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559 560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575 576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591 592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607 608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639 640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655 656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671 672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687 688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735 736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751 752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767 768 769 770 771 772 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791 792 793 794 795 796 797 798 799 800 801 802 803 804 805 806 807 808 809 810 811 812 813 814 815 816 817 818 819 820 821 822 823 824 825 826 827 828 829 830 831 832 833 834 835 836 837 838 839 840 841 842 843 844 845 846 847 848 849 850 851 852 853 854 855 856 857 858 859 860 861 862 863 864 865 866 867 868 869 870 871 872 873 874 875 876 877 878 879 880 881 882 883 884 885 886 887 888 889 890 891 892 893 894 895 896 897 898 899 900 901 902 903 904 905 906 907 908 909 910 911 912 913 914 915 916 917 918 919 920 921 922 923 924 925 926 927 928 929 930 931 932 933 934 935 936 937 938 939 940 941 942 943 944 945 946 947 948 949 950 951 952 953 954 955 956 957 958 959 960 961 962 963 964 965 966 967 968 969 970 971 972 973 974 975 976 977 978 979 980 981 982 983 984 985 986 987 988 989 990
Varía según el modelo

6 Resumen de la instalación - unidad interior

Decidir la posición del agujero de la pared Fijar la placa de montaje

Selección de la ubicación para la instalación

Perforar el agujero de la pared

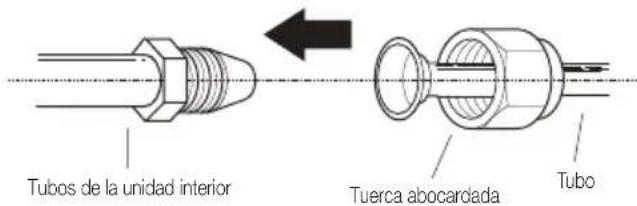

Conectar el tubo

Conectar el cableado (No aplica en las ubicaciones de América del Norte)

Preparar la manguera de drenaje

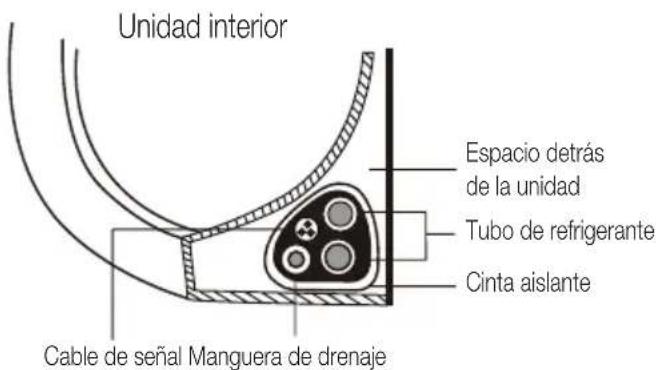

Cubrir el tubo y el cable (No aplica en las ubicaciones de América del Norte) Montar la unidad interior

7 Partes de la unidad

Nota: La instalación se debe realizar de acuerdo con los requisitos de la normativa local y nacional. La instalación será ligeramente diferente en distintas zonas.

1. Placa de montaje para pared
2. Panel frontal
3. Cable de alimentación (algunos equipos)
4. Deflector
5. Filtro funcional (detrás del filtro principal, en algunas unidades)
6. Tubo de drenaje
7. Cable de señal
8. Tubo de refrigerante
9. Mando a distancia
10. Soporte del mando a distancia (en algunas unidades)
11. Cable de alimentación de la unidad exterior (en algunas unidades)

Nota sobre las ilustraciones:

Las ilustraciones de este manual son para fines explicativos. La forma real de su equipo interior puede ser ligeramente diferente. La forma real prevalecerá.

8.1 Instrucciones para la instalación: unidad interior

8.1.1 Antes de la instalación

Antes de instalar la unidad interior, consulte la etiqueta de la caja del producto para asegurarse de que el número de modelo de la unidad interior coincida con el número de modelo de la unidad exterior.

Paso 1: Seleccionar la ubicación para la instalación

Antes de instalar la unidad interior, debe elegir una ubicación adecuada. A continuación encontrará criterios que le ayudarán a elegir una ubicación adecuada para la unidad.

Las ubicaciones de instalación adecuadas cumplen los siguientes criterios:

• Buena circulación del aire Drenaje fácil
• El ruido de la unidad no molesta a otras personas Firma y sólida - la ubicación no vibra
• Suficientemente fuerte para soportar el peso de la unidad
• Una ubicación a por lo menos un metro de otros aparatos eléctricos (p.ej., TV, radio, ordenador)

No instale la unidad en las siguientes ubicaciones:

• Cerca de cualquier fuente de calor, vapor o gas combustible
• Cerca de elementos inflamables como cortinas o ropa
• Cerca de cualquier obstáculo que pueda bloquear la circulación del aire
• Cerca de la puerta de entrada
• En una ubicación expuesta a la luz directa del sol

Nota sobre el agujero de la pared:

Si no hay un tubo fijo de refrigerante:

Al elegir una ubicación, tenga en cuenta que debe dejar suficiente espacio para un agujero en la pared (vea el paso Perforar el agujero de la pared para el tubo conector) para el cable de señal y el tubo de refrigerante que conectan las unidades interior y exterior. La posición por defecto de todos los tubos es el lado derecho de la unidad interior mirando desde la unidad. Sin embargo, la unidad puede alojar el tubo tanto en el lado izquierdo como en el derecho.

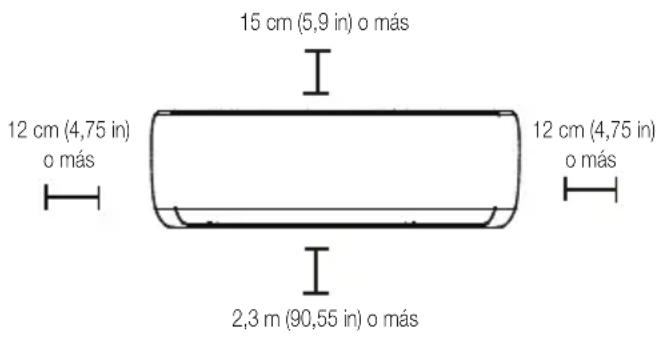

Consulte el siguiente diagrama para garantizar una distancia adecuada a las paredes y el techo:

8 Instalación de la unidad interior

Paso 2: Fijar la placa de montaje a la pared

La placa de montaje es el dispositivo sobre el cual se montará la unidad interior.

• Quite el tornillo que une la placa de montaje a la parte posterior de la unidad interior.

Fije la placa de montaje a la pared con los tornillos suministrados. Asegúrese de que la placa de montaje esté plana contra la pared.

Nota sobre paredes de cemento o ladrillos:

Si la pared está hecha de ladrillos, cemento o un material similar, perfore agujeros de 5 mm de diámetro (0,2 pulgadas de diámetro) en la pared e inserte los tacos de fijación suministrados. Después fije la placa de montaje a la pared atornillando los tornillos directamente en los tacos.

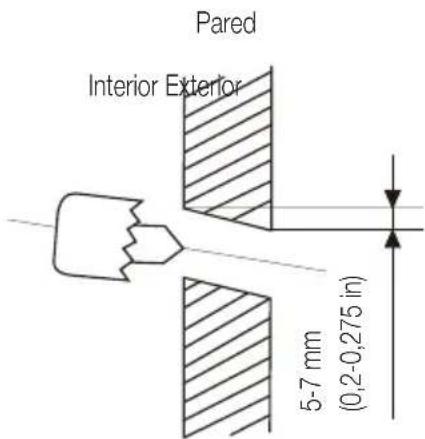

Paso 3: Perforar el agujero de la pared para el tubo conductor

1. Decida la ubicación del agujero en la pared en función de la posición de la placa de montaje. Consulte Medidas de la placa de montaje.
2. Con una broca de 65 mm (2,5 in) o 90 mm (3,54 in) (según el modelo) taladre un agujero en la pared. Asegúrese de perforar el agujero en un ángulo ligeramente hacia abajo, de modo que el extremo exterior del agujero sea inferior al extremo interior aproximadamente entre 5 y 7 mm (0,2-0,275 pulgadas). Esto garantizará un correcto drenaje del agua.
3. Coloque la junta de anillo protectora en el agujero. Esta junta de anillo protege los bordes del agujero y ayuda a sellarlo cuando finalice el proceso de instalación.

Advertencia:

Cuando perfore el agujero de la pared, asegúrese de evitar cables, fontanería y otros componentes sensibles.

8.1.2 Medidas de la placa de montaje

Los diferentes modelos tienen diferentes placas de montaje. Según los distintos requisitos de personalización, la forma de la placa de montaje puede variar ligeramente. Pero las dimensiones de instalación son las mismas para el mismo tamaño de unidad interior.

Observe el tipo A y el tipo B como ejemplo:

8 Instalación de la unidad interior

Orientación correcta de la placa de montaje

Tipo A Tipo B

Nota: Cuando el tubo de conexión del lazo del gas sea de 16 mm Ø (5/8 in) o mayor, el agujero de la pared debe ser de 90 mm (3,54 in).

Paso 4: Preparar el tubo de refrigerante

El tubo de refrigerante se encuentra bajo un manguito aislante unido a la parte posterior de la unidad. Debe preparar el tubo antes de pasarlo por el agujero de la pared.

1. Según la posición del agujero de la pared en relación con la placa de montaje, elija el lado por el que saldrá el tubo de la unidad.
2. Si el agujero de la pared está detrás de la unidad, mantenga el panel extraíble en su lugar. Si el agujero de la pared está al lado de la unidad inferior, quite el panel extraíble de plástico de este lado de la unidad. Esto crea una ranura por la cual el tubo pueda salir de la unidad. Utilice algunos alicates de punta si tiene dificultades para quitar a mano el panel de plástico.

8 Instalación de la unidad interior

1. Si el tubo conector existente ya está empotrado en la pared, proceda directamente con el caso Conexión de la manguera de drenaje. Si no hay ningún tubo empotrado, conecte el tubo de refrigerante de la unidad interior al tubo conector que unirá las unidades interior y exterior. Consulte la sección Conexión del tubo de refrigerante de este manual para obtener instrucciones detalladas.

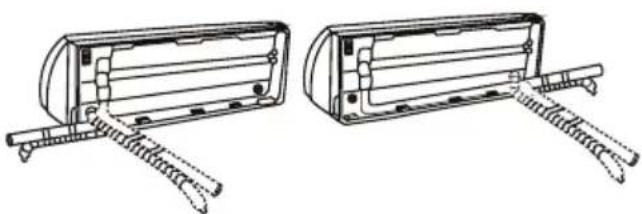

Nota sobre el ángulo del tubo:

El tubo de refrigerante puede salir de la unidad interior desde cuatro ángulos distintos: lado izquierdo, lado derecho, parte trasera izquierda y parte trasera derecha.

Advertencia:

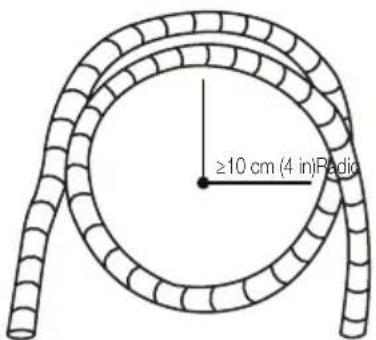

Tenga mucho cuidado de no abollar ni dañar el tubo cuando lo curve fuera de la unidad. Cualquier abolladura en el tubo afectará el rendimiento de la unidad.

Paso 5: Conexión de la manguera de drenaje

Por defecto, la manguera de drenaje está fijada al lado izquierdo de la unidad (mirando la parte posterior de la unidad). Sin embargo, también puede fijarse al lado derecho. Para garantizar un drenaje correcto, fije la manguera de drenaje en el mismo lado del que sale el tubo refrigerante de la unidad. Conecte la extensión de la manguera de drenaje (adquirida por separado) al extremo de la manguera de drenaje.

• Cubra el punto de conexión firmemente con cinta de teflón para garantizar un buen sellado y evitar fugas. Cubra la parte de la manguera de drenaje que permanece en el interior con un aislamiento de espuma para tubos para evitar la condensación.
• Retire el filtro de aire y vierta una pequeña cantidad de agua en la bandeja de drenaje para asegurarse de que el agua fluya de la unidad sin problemas.

Una nota sobre la colocación de la manguera de drenaje:

Asegúrese de disponer la manguera de drenaje según las siguientes imágenes.

8 Instalación de la unidad interior

Correcto

Asegúrese de que la manguera de drenaje no está doblada ni abollada para garantizar un drenaje correcto.

Incorrecto

Si la manguera de drenaje está doblada se formarán sifones de agua.

Incorrecto

Si la manguera de drenaje está doblada se formarán sifones de agua.

Incorrecto

No coloque el extremo de la manguera de drenaje en el agua o en recipientes donde se almacene el agua. Lo que evitaría un drenaje adecuado.

Tape el agujero de drenaje no utilizado

Para evaporar fugas no deseadas, deben tapar el agujero de drenaje no utilizado con el tapón de goma suministrado.

Antes de realizar cualquier trabajo eléctrico, lea estas normas

1. Todo el cableado debe cumplir con los cuidados y la normativa eléctrica local y nacional y un electricista autorizado debe realizar la instalación.
2. Todas las conexiones eléctricas deben ser realizadas según el esquema de conexión eléctrica ubicado en los paneles de las unidades interior y exterior.
3. Si hay un problema de seguridad grave con la fuente de alimentación, detenga el trabajo inmediatamente. Explique su razonamiento al cliente y niéguese a instalar la unidad hasta que el problema de seguridad se haya resuelto satisfactoriamente.
4. La tensión eléctrica debe estar dentro del 90-110 % de la tensión nominal. Una fuente de alimentación insuficiente puede causar un funcionamiento defectuoso, una descarga eléctrica o un incendio.
5. Si conecta la energía a una instalación fija, se debe instalar un protector de sobrecargas y un interruptor de alimentación principal.
6. Si conecta la alimentación al cableado fijo, es necesario incorporar un interruptor o disyuntor de circuito que desconecte todos los polos y tenga una separación de contacto de al menos 1/8 de pulgada (3 mm). El técnico calificado debe utilizar un interruptor o disyuntor de circuito apropiado.
7. Conecte la unidad solo a una toma de circuito derivado individual. No conecte ningún otro aparato a la toma.
8. Asegúrese de que el aire acondicionado esté debidamente conectado a tierra.
9. Todos los cables deben estar firmemente conectados. Un cable suelto puede provocar el sobrecalentamiento del terminal y causar un funcionamiento defectuoso y un posible incendio.
10. No deje que los cables toquen o se apoyen en los tubos refrigerantes, en el compresor, ni en otras partes móviles de la unidad.
11. Si la unidad tiene un calentador eléctrico auxiliar, debe instalarse por lo menos a 1 metro (40 pulgadas) de cualquier material combustible.

8 Instalación de la unidad interior

1. Para evitar una descarga eléctrica, nunca toque los componentes eléctricos mientras esté conectado al suministro eléctrico. Tras apagar la alimentación, espere siempre 10 horas o más antes de tocar los componentes eléctricos.

Advertencia:

Antes de llevar a cabo cualquier trabajo eléctrico o con cables, apague el interruptor principal del sistema.

Paso 6: Conectar la señal y los cables eléctricos

El cable de señal permite la comunicación entre las unidades interior y exterior. Primero debe elegir el tamaño correcto de cable antes de prepararlo para la conexión.

Tipos de cable

• Cable de alimentación interior (si procede): HO5W-F o H05V2V2-F

Cable de alimentación exterior: H07RN-F o H05RN-F. Cable de señal: H07RN-F

Nota: En América del Norte, elija el tipo de cable de acuerdo con los códigos y normas eléctricas locales.

Área transversal mínima de alimentación y cables de señal (como referencia) (no aplica en América del Norte)

Corriente nominal del aparato (A)	Área de la sección transversal nominal (mm2)
>3 y ≤ 60,75
>6 y ≤ 101
>10 y ≤ 161,5
>16 y ≤ 252,5
>25 y ≤ 324
>32 y ≤ 406

Elija el tamaño de cable correcto

El tamaño del cable de alimentación, cable de señal, fusible e interruptor necesarios es determinado por la corriente máxima de la unidad. La corriente máxima se indica en la placa de identificación ubicada en el panel lateral de la unidad.

Nota: En América del Norte, elija el tamaño de cable adecuado según la corriente admisible mínima del circuito que se indica en la placa de identificación de la unidad.

Advertencia:

Todo el cableado se debe realizar siguiendo estrictamente el esquema eléctrico que se encuentra en la parte trasera del panel frontal de la unidad interior.

1. Abra el panel frontal de la unidad interior.
2. Con un destornillador abra la tapa de la caja de cables en el lado derecho de la unidad. Esto dejará a la vista el bloque de terminales.

8 Instalación de la unidad interior

1. De frente a la unidad, conecte los cables según el esquema eléctrico de la unidad interior, conecte el terminal en forma de horquilla y atornille firmemente cada cable en su terminal correspondiente.

Advertencia:

No mezcle cables de fase con el cable neutro.

Es peligroso y puede causar un funcionamiento defectuoso del aire acondicionado.

Nota:

• En las unidades con tubo de conductor para conectar el cable, retire el panel extraíble grande de plástico para crear una ranura por la que se pueda instalar el conductor.
• En las unidades con cable de cinco núcleos, retire el panel extraíble de plástico para crear una ranura por la que pueda salir el cable.
• Utilice unos alicates de punta si tiene dificultades para quitar a mano el panel de plástico.
• Desatornille el sujetacables que hay debajo del bloque de terminales y déjelo a un lado.
• Mirando la parte posterior de la unidad, quite el panel de plástico que se encuentra en la parte inferior izquierda.
• Pase el cable de señal por esta ranura, desde la parte posterior de la unidad hasta el frente.
• Tras comprobar que cada conexión es segura, utilice el sujetacables para sujetar el cable de señal a la unidad. Atornille firmemente el sujetacables.
• Vuelva a colocar la tapa de la caja de cables en la parte delantera de la unidad y el panel de plástico en la posterior.

Nota sobre el cableado:

El proceso de conexión del cableado puede diferir ligeramente entre las unidades y las regiones.

Paso 7: Cubrir el tubo y los cables

Antes de pasar el tubo, la manguera de drenaje y el cable de señal por el agujero de la pared, deben disponerse juntos para ahorrar espacio, protegerlos y aislarlos (no aplica en América del Norte).

1. Disponga juntos la manguera de drenaje, los tubos de refrigerante y el cable de señal como se muestra a continuación:

La manguera de drenaje debe estar en la parte inferior.

Asegúrese de que la manguera de drenaje está en la parte inferior del haz de cables. Poner la manguera de drenaje en la parte superior del haz de cables puede causar un desbordamiento de la bandeja de drenaje y provocar con ello un incendio o daños por agua.

No entrelace el cable de señal con otros cables.

Al disponer juntos estos elementos, no entrelace ni cruce el cable de señal con cualquier otro cable.

1. Con cinta adhesiva de vinilo fije la manguera de drenaje a la parte inferior de los tubos de refrigerante.
2. Con cinta aislante cubra el cable de señal, los tubos de refrigerante y la manguera de drenaje y apriételos firmemente. Vuelva a comprobar que todos los elementos están juntos.

No cubra los extremos del tubo.

Al cubrir el haz de cables, mantenga los extremos del tubo sin cubrir. Debe poder acceder a ellos para comprobar la existencia de fugas al final del proceso de instalación (consulte la sección Comprobación eléctrica y de fugas de gas de este manual).

Paso 8: Montar la unidad interior

Si ha instalado un nuevo tubo conector a la unidad exterior, haga lo siguiente:

1. Si ya ha pasado el tubo de refrigerante por el agujero de la pared, proceda con el paso 4.
2. De lo contrario, compruebe que los extremos de los tubos de refrigerante estén sellados para evitar que la suciedad o materiales extraños se introduzcan en los tubos.
3. Pase lentamente el haz de cables compuesto por los tubos de refrigerante, la manguera de drenaje y el cable de señal por el agujero de la pared.
4. Enganche la parte superior de la unidad interior al gancho superior de la placa de montaje.
5. Compruebe que la unidad está firmemente enganchada al montaje aplicando una ligera presión a los lados derecho e izquierdo de la unidad. La unidad no debe moverse ni desplazarse.
6. Empuje hacia abajo la mitad inferior de la unidad con una presión uniforme. Siga empujando hacia abajo hasta que la unidad encaje con un chasquido en los ganchos que hay a lo largo de la parte inferior de la placa de montaje.
7. Compruebe de nuevo que la unidad esté firmemente montada aplicando una ligera presión a los lados derecho o izquierdo de la unidad.

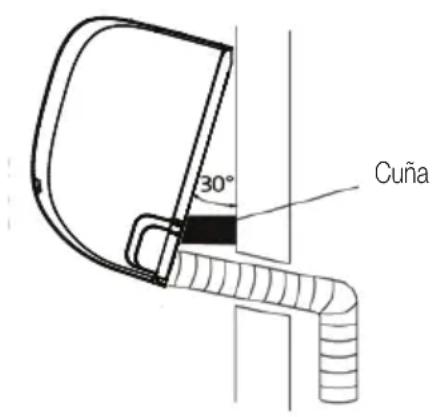

Si el tubo de refrigerante ya está empotrado en la pared, haga lo siguiente:

1. Enganche la parte superior de la unidad interior al gancho superior de la placa de montaje.
2. Utilice un soporte o cuña para apoyar la unidad y tener suficiente espacio para conectar el tubo de refrigerante, el cable de señal y la manguera de drenaje.

1. Conexión de la manguera de drenaje y el tubo de refrigerante (consulte la sección Conexión del tubo de refrigerante de este manual para obtener las instrucciones).
2. Mantenga el punto de conexión del tubo expuesto para realizar la prueba de fugas (consulte la sección Comprobación eléctrica y de fugas de gas de este manual).
3. Tras la prueba de fugas, cubra el punto de conexión con cinta aislante.
4. Retire el soporte o cuña que sostiene la unidad.
5. Empuje hacia abajo la mitad inferior de la unidad con una presión uniforme. Siga empujando hacia abajo hasta que la unidad encaje con un chasquido en los ganchos que hay a lo largo de la parte inferior de la placa de montaje.

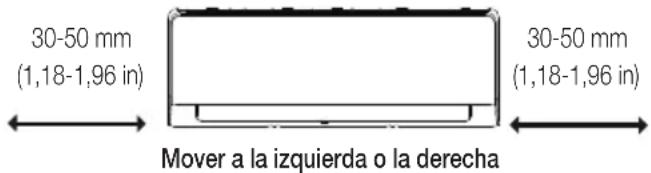

La unidad es ajustable.

Recuerde que los ganchos de la placa de montaje son más pequeños que los agujeros de la parte posterior de la unidad. Si cree que no tiene suficiente espacio para conectar los tubos empotrados a la unidad inferior, la unidad se puede ajustar hacia la derecha o la izquierda entre 30-50 mm (1,18-1,96 in) según el modelo.

9 Instalación de la unidad exterior

Instale la unidad de acuerdo con los códigos y normas locales, puede haber ligeras diferencias entre distintas regiones.

9.1 Instrucciones para la instalación - unidad exterior

Paso 1: Seleccionar la ubicación para la instalación

Antes de instalar la unidad exterior, debe escoger un lugar adecuado. A continuación encontrará criterios que le ayudan a elegir una ubicación adecuada para la unidad.

Las ubicaciones de instalación adecuadas cumplen los siguientes criterios:

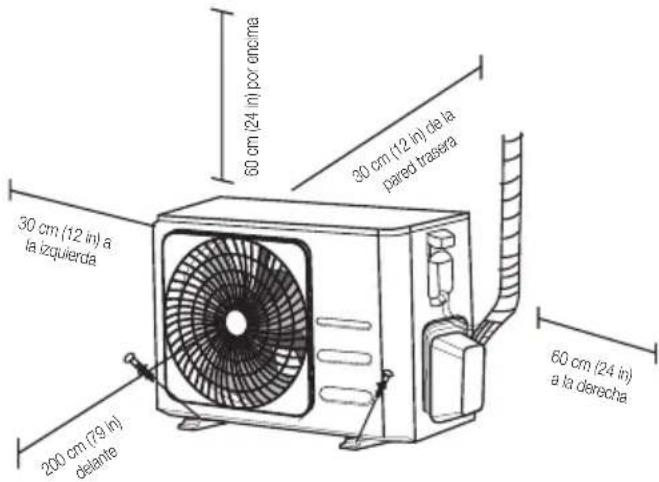

• Que cumpla con los requisitos de espaciado indicados en «Requisitos de espaciado para la instalación» más arriba.
• Buena ventilación y circulación de aire. Firme y sólida la ubicación puede soportar a la unidad y no producirá vibraciones.
• El ruido de la unidad no molestará a los demás.
• Protegida por largos periodos de la luz solar directa.
• Si prevé la caída de nieve, eleve la unidad por encima de la plataforma base para evitar que se forme hielo y se dañe la bobina. Monte la unidad lo suficientemente alto como para que quede por encima de la capa de nieve acumulada prevista. La altura mínima son 18 pulgadas.

No instale la unidad en las siguientes ubicaciones:

• Cerca de un obstáculo que bloquee las entradas o salidas del aire
• Cerca de alguna calle, zona transitada o donde el ruido de la unidad pueda molestar a los demás
• Cerca de animales o plantas a los que la descarga de aire caliente pueda perjudicar
• Cerca de fuentes de gas combustible
• En una ubicación sobre esta expuesta a abundantes cantidades de polvo
• En una ubicación donde esté expuesta a una excesiva cantidad de aire salado

Consideraciones especiales para climas extremos

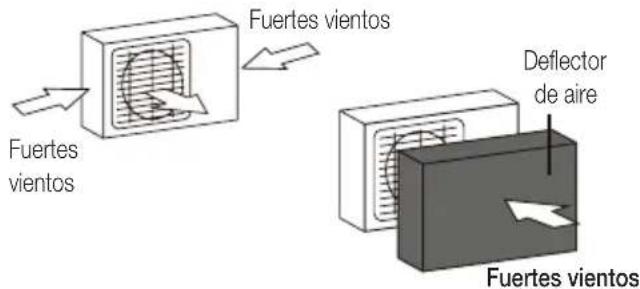

Si la unidad está expuesta a fuertes vientos:

Instale la unidad de modo que el ventilador de salida de aire forme un ángulo de 90° con la dirección del viento. De ser necesario, construya una barrera frente a la unidad para protegerla de fuertes vientos.

Consulte las siguientes imágenes.

Si la unidad está frecuentemente expuesta a nieve o fuertes lluvias:

Construya un refugio sobre la unidad para protegerla de la nieve o la lluvia. Tenga cuidado de no obstruir el flujo de aire en torno a la unidad.

Si la unidad está frecuentemente expuesta al aire salado (zonas de costa):

Use una unidad exterior especialmente diseñada contra la corrosión.

Paso 2: Instale una junta de drenaje (solo para la unidad con bomba de calor)

Antes de atornillar la unidad exterior en su sitio, debe instalar la pieza de desagüe en la parte inferior de la unidad. Fíjese en que hay dos clases diferentes de piezas de desagüe dependiendo del tipo de unidad exterior.

Si la pieza de desagüe viene con una junta de goma (consulte la imagen A), haga lo siguiente:

1. Sitúe la junta de goma sobre la pieza de desagüe para conectarla con la unidad exterior.
2. Inserte la pieza de desagüe en el agujero de la base de la unidad.
3. Gire 90° la pieza de desagüe hasta que encaje y quede enfrente de la unidad.
4. Conecte una manguera de extensión (no incluida) a la pieza de desagüe para redirigir el agua de la unidad en modo calefacción.

Si la pieza de desagüe no viene con junta de goma (consulte la imagen B), haga lo siguiente:

1. Inserte la pieza de desagüe en el agujero de la base de la unidad. La pieza de desagüe encajará en su sitio.
2. Conecte una manguera de extensión (no incluida) a la pieza de desagüe para redirigir el agua de la unidad en modo calefacción.

En climas fríos:

En climas fríos asegúrese de que la manguera de desagüe está colocada lo más verticalmente posible para asegurar un drenaje fluido del agua. Si el agua drena demasiado despacio, puede congelarse en la manguera e inundar la unidad.

Paso 3: Fijar la unidad exterior

La unidad exterior puede fijarse al suelo o a un soporte montado sobre la pared con un perno de expansión (M10). Prepare la instalación de la base según las dimensiones de más abajo.

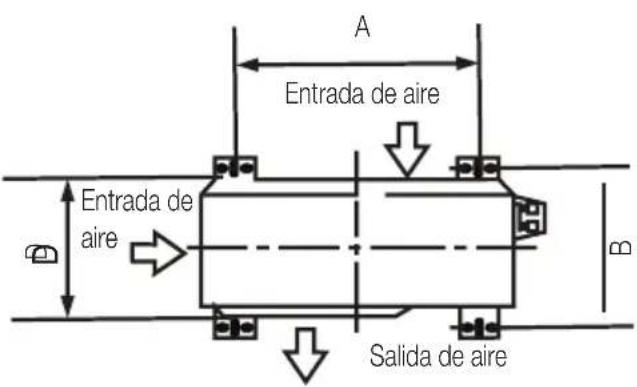

Dimensiones para el montaje de la unidad

La siguiente lista comprende distintos tamaños de unidades exteriores y la distancia entre sus pies de montaje. Prepare la instalación de la base según las dimensiones de más abajo.

9 Instalación de la unidad exterior

9 Instalación de la unidad exterior

Dimensiones de launidad exterior (mm) ancho x alto x largo	Dimensiones de montaje Distancia A (mm) Distancia B (mm)
681 x 434 x 285 (26,8" x 17,1" x 11,2") 460 (18,1") 292 (11,5")
700 x 550 x 270 (27,5" x 21,6" x 10,6") 450 (17,7") 260 (10,2")
700 x 550 x 275 (27,5" x 21,6" x10,8") 450 (17,7") 260 (10,2")
720 x 495 x 270 (28,3" x 19,5" x10,6") 452 (17,8") 255 (10,0")
728 x 555 x 300 (28,7" x 21,8" x 11,8") 452 (17,8") 302 (11,9")
765 x 555 x 303 (30,1" x 21,8" x 11,9") 452 (17,8") 286 (11,3")
770 x 555 x 300 (30,3" x 21,8" x 11,8") 487 (19,2") 298 (11,7")
805 x 554 x 330 (31,7" x 21,8" x 12,9") 511 (20,1") 317 (12,5")
800 x 554 x 333 (31,5" x 21,8" x 13,1") 514 (20,2") 340 (13,4")
845 x 702 x 363 (33,3" x 27,6" x 14,3") 540 (21,3") 350 (13,8")
890 x 673 x 342 (35,0" x 26,5" x 13,5") 663 (26,1") 354 (13,9")
946 x 810 x 420 (37,2" x 31,9" x 16,5") 673 (26,5") 403 (15,9")
946 x 810 x 410 (37,2" x 31,9" x 16,1") 673 (26,5") 403 (15,9")

Si va a instalar la unidad en el suelo o en una plataforma de hormigón, haga lo siguiente:

1. Marque las posiciones para cuatro tornillos de expansión según las dimensiones de la gráfica.
2. Pre-taladre los agujeros para los tornillos de expansión.
3. Coloque una tuerca en cada tornillo.
4. Inserte los tornillos con el martillo en los agujeros pre-taladrados.
5. Retire las tuercas de los tornillos y coloque la unidad exterior sobre los tornillos.
6. Coloque una arandela en cada tornillo, a continuación vuelva a poner las tuercas.
7. Con una llave inglesa apriete las tuercas hasta que queden ajustadas.

Advertencia:

Al taladrar sobre hormigón se recomienda utilizar gafas de protección en todo momento.

Si va a instalar la unidad en un soporte de pared, haga lo siguiente:

Advertencia:

Asegúrese de que la pared está hecha de ladrillos, hormigón o materiales resistentes similares. La pared debe ser capaz de aguantar al menos cuatro veces el peso de la unidad.

9 Instalación de la unidad exterior

1. Marque la posición de los agujeros según las dimensiones de la gráfica.
2. Pre-taladre los agujeros para los tornillos de expansión.
3. Coloque una arandela y una tuerca en cada tornillo de expansión.
4. Coloque los tornillos en los agujeros del soporte, ponga el soporte en posición e inserte los tornillos con un martillo.
5. Compruebe que el soporte está nivelado.
6. Con cuidado levante la unidad y colóquela sobre el soporte.
7. Atornille con firmeza la unidad al soporte.
8. Si es posible, instale la unidad con juntas de goma para reducir el ruido y las vibraciones.

Paso 4: Conectar las sellas y los cables eléctricos

El bloque de terminales de la unidad exterior está protegido por una cubierta en uno de los lados de la unidad. Un esquema eléctrico detallado está impreso en el interior de la tapa de la caja de los cables.

Advertencia:

Antes de llevar a cabo cualquier trabajo eléctrico o con cables, apague el interruptor principal del sistema.

1. Prepare el cable para la conexión:

Utilice el cable adecuado.

Elija el cable adecuado; consulte

"Tipos de cable" en la página 230.

Elija el tamaño de cable correcto.

El tamaño del cable de alimentación, cable de señal, fusible e interruptor necesarios es determinado por la corriente máxima de la unidad. La corriente máxima se indica en la placa de identificación ubicada en el panel lateral de la unidad.

Nota: En América del Norte, elija el tamaño de cable adecuado según la corriente admisible mínima del circuito que se indica en la placa de identificación de la unidad.

a. Retire con un pelacables la goma aislante de ambos extremos del cable para liberar unos 40 mm (1,57 in) de cable interior. b. Retire el aislamiento de los extremos de los cables. c. Con unas tenazas, moldee los extremos de los cables con forma de U.

Preste atención al cable de fase.

Cuando prepare los cables, asegúrese de distinguir claramente el cable de fase ("L") de los demás cables.

Advertencia:

La instalación eléctrica se debe realizar estrictamente de acuerdo con el esquema eléctrico situado en el interior de la tapa de la caja de los cables en la unidad exterior.

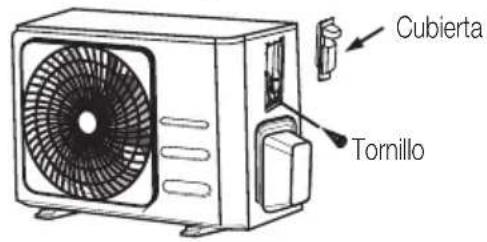

1. Desatornille la cubierta de los cables y retírela.
2. Desatornille el sujetacables que hay debajo del bloque de terminales y déjelo a un lado.

9 Instalación de la unidad exterior

1. Conecte el cable según el esquema eléctrico y atornille el extremo en forma de U de cada cable en su terminal correspondiente.
2. Después de asegurarse de que las conexiones son seguras, enrolle cada cable alrededor para evitar que el agua de la lluvia pueda entrar en el terminal.
3. Con una abrazadera apriete el cable a la unidad. Atornille firmemente el sujetacables.
4. Aísle los cables no utilizados con cinta eléctrica de PVC. Colóquelos de modo que no entren en contacto con piezas eléctricas o metálicas.
5. Retire la cubierta delgada de la unidad y atorníllela en su lugar.

Nota: Si la abrazadera tiene el aspecto singular, elija el orificio de paso según el diámetro del cable.

Orificio de tres tamaños: pequeño, mediano, grande

Si el cable no está lo suficientemente apretado, apóyelo sobre la hebilla para que se pueda sujetar firmemente.

En América del Norte

1. Retire la tapa de la caja de los cables de la unidad aflojando los 3 tornillos.
2. Desmonte las tapas en el panel de conductor.
3. Monte temporalmente los tubos de conductor (no incluidos) en el panel de conductor.
4. Conecte correctamente el suministro eléctrico y las líneas de baja tensión a los terminales correspondientes en el bloque de terminales.
5. Conecte la unidad a tierra según la normativa local.
6. Asegúrese de que cada cable tenga algunos centímetros de más que la longitud necesaria.
7. Utilice contratuercas para asegurar los tubos de conductor.

Seleccione el orificio de paso adecuado según el diámetro del cable.

10

Al conectar el tubo de refrigerante, no deje que se introduzcan en la unidad sustancias o gases distintos al refrigerante asignado. La presencia de otros gases o sustancias disminuirá la calidad de la unidad y puede causar una presión anormalmente alta en el ciclo de refrigeración. Esto puede causar una explosión y lesiones.

Nota sobre la longitud de las tuberías:

La longitud de las tuberías de refrigerante afectará al rendimiento y a la eficiencia energética de la unidad. La capacidad nominal se prueba en unidades con una longitud de tubo de 5 m (16,5 ft) [En América del Norte, la longitud de tubo estándar es de 7,5 m (25 ft)]. Hace falta un tramo de tubo de al menos 3 m para reducir las vibraciones y el ruido excesivo. En modelos con refrigerante R290, y especialmente en áreas tropicales, no es posible añadir refrigerante y la longitud máxima del tubo refrigerante no debe superar los 10 m (32,8 ft).

Consulte la tabla de más abajo para ver las especificaciones sobre la longitud máxima y la altura de caída de las tuberías.

Longitud máxima y altura de caída de las tuberías de refrigerante por unidad

Modelo Capacidad (Btu/h) Max. longitudinal (m) Max. alta de caía (m)
R410A, aire acondicionado Split invertido R32	< 15000 25 (82 ft)	10 (33 ft)
	≥15000 y < 24000 30 (98,5 ft)	20 (66 ft)
	≥24000 y < 36000 50 (164 ft)	25 (82 ft)
Aire acondicionado Split de velocidad fija R22	< 18000 10 (33 ft)	5 (16 ft)
	≥18000 y < 21000 15 (49 ft)	8 (26 ft)
	≥21000 y < 35000 20 (66 ft)	10 (33 ft)
R410A, aire acondicionado Split de velocidad fija R32	< 18000 20 (66 ft)	8 (26 ft)
	≥18000 y < 36000 25 (82 ft)	10 (33 ft)

10 Conexión del tubo de refrigerante

10.1 Instrucciones de conexión - tuberías de refrigeración

Paso 1: Cortar los tubos

Al preparar los tubos refrigerantes, ponga especial cuidado para cortarlos y darles la forma adecuada. Esto garantizará un funcionamiento correcto y minimizará las posibilidades de una futura reparación.

1. Mida la distancia entre la unidad interior y exterior.
2. Con un cortador de tubos corte el tubo dejándolo un poco más largo que la distancia medida.

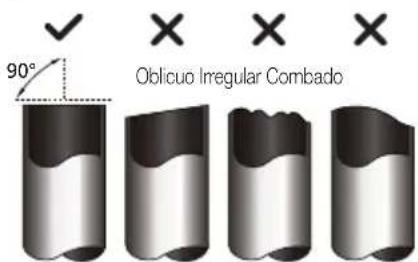

3. Asegúrese de que el tubo quede cortado en un ángulo perfecto de 90°.

No deforme el tubo al cortar:

Tenga mucho cuidado de no dañar, abollar o deformar el tubo mientras corta. Esto reducirá drásticamente la capacidad de calentar de la unidad.

Paso 2: Retire las rebabas

Las rebabas pueden afectar al sellado hermético de la conexión de tubos refrigerantes. Deben eliminarse completamente.

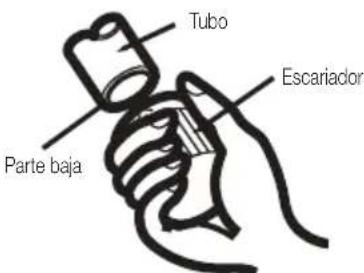

1. Sujete el tubo hacia abajo para evitar que las rebabas se introduzcan en él.
2. Use un escariador u otra herramienta y retire todas las rebabas del corte del tubo.

Paso 3: Extremos de tubo abocardados

Un buen abocardado es esencial para lograr un cierre hermético.

1. Tras eliminar las rebabas del tubo cortado, selle los extremos con cinta de PVC para evitar que nada pueda entrar en el tubo.
2. Envaine el tubo con material aislante.
3. Coloque las tuercas abocardadas en los extremos del tubo. Asegúrese de que están correctamente direccionadas, porque tras el abocardamiento no pueda ponerlas ni cambiarlas de dirección.

1. Retire la cinta de PVC de los extremos cuando esté listo para realizar el abocardamiento.
2. Grape la forma abocardada al extremo del tubo. El extremo del tubo debe extenderse por encima de la punta de la forma abocardada según las dimensiones indicadas en la tabla de abajo.

10

Conexión del tubo de refrigerante

Extensión del tubo por encima del abocardado

Diámetro exterior del tubo (mm)	A (mm) Min. Max.
6,35 Ø (0,25" Ø) 0,7 (0,0275") 1,3 (0,05")
9,52 Ø (0,375" Ø) 1,0	(0,04") 1,6 (0,063")
12,7 Ø (0,5" Ø) 1,0 (0,04") 1,8 (0,07")
16 Ø (0,63" Ø) 2,0 (0,078") 2,2 (0,086")
19 Ø (0,75" Ø) 2,0 (0,078") 2,4 (0,094")

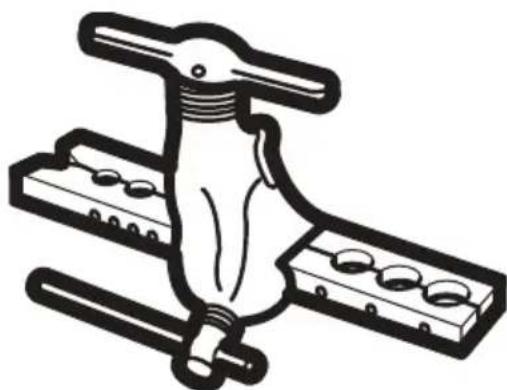

1. Sitúe el abocardador sobre la forma.
2. Gire el mango del abocardador en el sentido de las agujas del reloj hasta que el tubo esté completamente abocardado.
3. Quite el abocardador y la forma abocardada, a continuación inspeccione el extremo del tubo por si hubiese grietas.

Paso 4: Conectar los tubos

Al conectar los tubos refrigerantes, tenga cuidado de no torcerlos demasiado o de deformarlos de algún modo. Debe conectar en primer lugar el tubo de baja presión, luego el de alta presión.

Radio mínimo de curvatura

Al curvar los tubos refrigerantes, el radio mínimo de curvatura debe ser de 10 cm.

Instrucciones para conectar los tubos en la unidad interior

1. Alinee el centro de los dos tubos que va a conectar.

1. Apriete con la mano la tuerca abocardada todo lo que pueda.

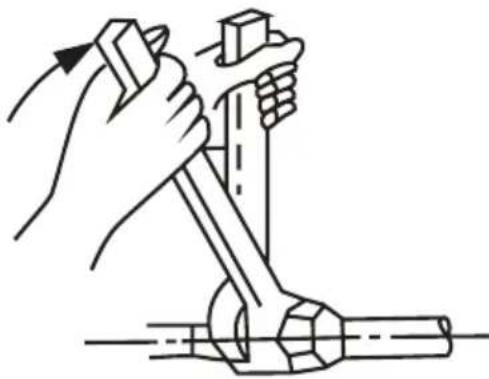

2. Con una llave inglesa sujete la tuerca al tubo de la unidad.
3. Mientras sujeta con firmeza la tuerca del tubo de la unidad, use una llave dinamométrica para apretar la tuerca según los valores de torsión de la tabla [siguiente]. Afloje la tuerca ligeramente y vuelva a apretarla otra vez.

10

Conexión del tubo de refrigerante

Valores de torsión

Diámetro exterior del tubo (mm)	Torsión de apretado (N·cm)	Dimisión del abocardado (B) (mm)	Forma del abocardado
6,35 Ø (0,25" Ø) 18~	20 (180~200 kgf.cm) 8,4~8,7	(0,33~0,34")	90°±4 B R0.4~0.8
9,52 Ø (0,375" Ø) 32~	39 (320~390 kgf.cm) 13,2~13,5	(0,52~0,53")
12,7 Ø (0,5" Ø) 49~59	(490~590 kgf.cm) 16,2~16,5	(0,64~0,65")
16 Ø (0,63" Ø) 57~71	(570~710 kgf.cm) 19,2~19,7	(0,76~0,78")
19 Ø (0,75" Ø) 67~101	(670~1010 kgf.cm) 23,2~23,7	(0,91~0,93")

No emplee una torsión excesiva:

Una torsión excesiva puede romper la tuerca o dañar el tubo refrigerante. No debe exceder los valores de torsión indicados en la tabla de más arriba.

10.2 Instrucciones para conectar el tubo a la unidad exterior

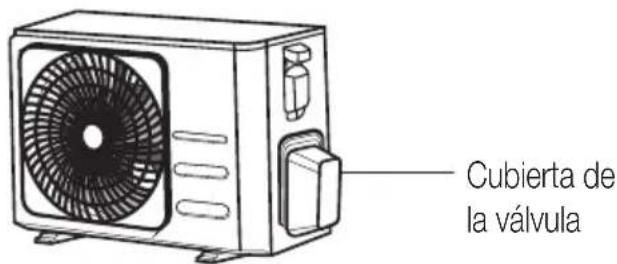

1. Desatornille la cubierta de la válvula colocada a uno de los lados de la unidad exterior.
2. Quite los tapones protectores de los extremos de las válvulas.
3. Alinee el extremo abocardado con cada válvula y apriete a mano la tuerca abocardada todo lo que pueda.
4. Con una llave inglesa sujete el cuerpo de la válvula. No sujete la tuerca que cierra la válvula de servicio.

1. Mientras sujeta con firmeza el cuerpo de la válvula, use una llave dinamométrica para apretar la tuerca según los valores aceptables de torsión.
2. Afloje la tuerca ligeramente y vuelva a apretarla otra vez.
3. Repita los pasos 3 a 6 para el resto del tubo.

Use la llave inglesa para sujetar el cuerpo principal de la válvula:

La torsión al apretar la tuerca puede hacer que se desprendan otras partes de la válvula.

11 Evacuación del aire

11.1 Preparación y precauciones

El aire y los cuerpos extraños en el circuito de refrigeración pueden provocar una subida de la presión, que pueda dañar el aire acondicionado, reducir su eficiencia y provocar lesiones. Use la bomba de vacío y el manómetro para evacuar el circuito de refrigerante y sacar el gas no condensable y la humedad del sistema.

La evacuación debe realizarse tras la instalación y cuando la unidad sea cambiada de sitio.

Antes de realizar la evacuación

• Compruebe que los tubos de conexión entre la unidad interior y la unidad exterior estén correctamente conectados.
• Asegúrese de que todos los cables están conectados correctamente.

11.2 Instrucciones de evacuación

1. Conecte la manguera de energía del manómetro al puerto de servicios en la válvula de baja presión de la unidad exterior.
2. Conecte la otra manguera de carga del manómetro a la bomba de vacío.
3. Abra la llave de baja presión del manómetro. Mantenga cerrada la llave de alta presión.
4. Encienda la bomba de vacío para evacuar el sistema.
5. Deje la bomba funcionar al menos 15 minutos, o hasta que el medidor de mezcla indique -76 cm/Hg (-10^5 Pa).

1. Cierre la llave de baja presión del manómetro y apague la bomba de vacío.
2. Espere durante 5 minutos, a continuación compruebe que no ha habido cambios en la presión del sistema.
3. Si ha habido cambios, consulte la sección Comprobación de fuga de gases para más información sobre cómo encontrar fugas. Si no ha habido cambios en la presión del sistema, desatornille la tapa de la válvula (válvula de alta presión). Inserte la llave hexagonal en la válvula (válvula de alta presión) y abra la válvula girando la llave con un giro de 1/4 contra el sentido de las agujas del reloj. Escuche cómo el gas sale del sistema, a continuación cierre la válvula tras 5 segundos.
4. Observe el medidor de presión durante un minuto para asegurarse de que la presión no ha cambiado. El medidor de presión debería indicar una presión ligeramente superior a la atmosférica.
5. Retire la manguera de energía del puerto de servicios.

11 Evacuación del aire

1. Con la llave hexagonal, abra completamente tanto la válvula de alta presión como la de baja presión.
2. Apriete con la mano las tapas de las válvulas (puerto de servicio, alta presión, baja presión). Puede apretarlas más con una llave inglesa si lo necesita.

Abra con cuidado los vastagos de la válvula:

Al abrir los vastagos de la válvula, gire la llave hexagonal hasta que haga tope. No intente forzar la válvula.

11.3 Notas sobre la adición de refrigerante

Algunos sistemas necesitan una entrega extra dependiendo de la longitud de los tubos. La longitud estándar del tubo varía según regulaciones locales. Por ejemplo, en América del Norte, la longitud estándar del tubo es de 7,5 m (25'). En otras zonas, la longitud estándar del tubo es de 5 m (16'). El refrigerante se debe cargar desde el puerto de servicio en la válvula de baja presión de la unidad exterior. El refrigerante extra que debe ser añadido puede calcularse mediante la siguiente fórmula:

11 Evacuación del aire

Refrigerante extra por longitud de tubo

Longitud de tubo conector (m)	Método de purga de aire	Refrigerante extra
≤ Longitud de tubo estándar	Bomba de vacio N/A
> Longitud de tubo estándar	Bomba de vacío	Lado del liquido: 6,35 Ø (0,25" Ø) R32: (Longitud de tubo – longitud estándar) x 12 g/m (Longitud de tubo – longitud estándar) x 0,13 oz/ft R290: (Longitud de tubo – longitud estándar) x 10 g/m (Longitud de tubo – longitud estándar) x 0,10 oz/ft R410A: (Longitud de tubo – longitud estándar) x 15 g/m (Longitud de tubo – longitud estándar) x 0,16 oz/ft R22: (Longitud de tubo – longitud estándar) x 20 g/m (Longitud de tubo – longitud estándar) x 0,21 oz/ft	Lado del liquido: 9,52 Ø (0,375" Ø) R32: (Longitud de tubo – longitud estándar) x 24 g/m (Longitud de tubo – longitud estándar) x 0,26 oz/ft R290: (Longitud de tubo – longitud estándar) x 18 g/m (Longitud de tubo – longitud estándar) x 0,19 oz/ft R410A: (Longitud de tubo – longitud estándar) x 30 g/m (Longitud de tubo – longitud estándar) x 0,32 oz/ft R22: (Longitud de tubo – longitud estándar) x 40 g/m (Longitud de tubo – longitud estándar) x 0,42 oz/ft

Para unidades con refrigerante R290, la cantidad total de refrigerante que puede cargarse no debe exceder los: 387 g (<= 9000 Btu/h) 447 g (>9000 Btu/h y <= 12000 Btu/h) 547 g (>12000 Btu/h y <= 18000 Btu/h) 632 g (>18000 Btu/h y <= 24000 Btu/h)

Advertencia:

No mezcle tipos de refrigerante.

12 Comprobación eléctrica y de fugas de gas

12.1 Antes de la prueba

Solo realice la prueba antes de haber completado los siguientes pasos:

• Comprobaciones de seguridad eléctrica
• Compruebe que el sistema eléctrico del sistema es seguro y funciona correctamente
• Pruebas de fugas de gas - Compruebe todas las tuercas y asegúrese de que el sistema no presente fugas
• Compruebe que las válvulas de gas y líquido (alta y baja presión) están completamente abiertas

12.2 Comprobaciones de seguridad eléctrica

Después de la instalación, compruebe que todos los cables están instalados de acuerdo con la normativa local y de acuerdo con el Manual de instalación.

12.2.1 Antes de la prueba

Compruebe la conexión a tierra

Mida la resistencia de la conexión mediante una detección visual y con el medidor de resistencia. La resistencia de la conexión debe ser menor de 0,1 Ω.

12.2.2 Durante la prueba

Compruebe si hay fugas electrolíticas

Utilice durante la prueba un medidor de tensión y un multímetro para llevar a cabo una prueba de fugas eléctricas completa.

Si se detectan fugas eléctricas, apague inmediatamente la unidad y llame a un electricista para que busque y resuelva la causa de la fuga.

Nota: Esto podría no ser necesario en algunas zonas de América del Norte.

Advertencia: riesgo de descarga eléctrica. Todo el cableado debe cumplir con las regulaciones y ser instalado por un electricista con licencia.

12 Comprobación eléctrica y de fugas de gas

12.3 Pruebas de fugas de gas

Hay dos métodos distintos para localizar fugas de gas.

Método de agua y jabón

Aplique con un cepillo suave agua jabonosa o detergente líquido a todos los puntos de conexión del tubo con la unidad inferior y exterior. La aparición de burbujas indica una fuga.

Método de detector de fugas

Si utiliza un detector de fugas, consulte el manual de usuario del aparato para más información.

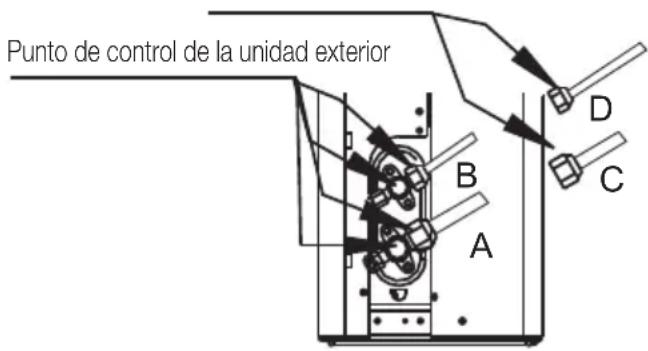

Después de realizar pruebas de fugas de gas

Tras comprobar que ningún punto de conexión del tubo tiene fugas, vuelva a colocar la cubierta de la válvula de la unidad exterior.

Punto de control de la unidad interior

A: Válvula de cierre de baja presión B: Válvula de cierre de alta presión C y D: Tuercas abocardadas de la unidad interior:

13.1 Instrucciones para la prueba

Debería realizar la prueba durante al menos 30 minutos.

1. Conecte la unidad a la electricidad.
2. Pulse el botón ON/OFF (encendido/apagado) del mando a distancia para encenderla.
3. Pulse el botón MODE (MODO) para desplazarse por las siguientes opciones, una a una:
4. COOL (refrigeración) - Seleccione la temperatura más baja posible.
5. HEAT (calefacción) - Seleccione la temperatura más alta posible.
6. Deje cada función en funcionamiento durante 5 minutos y realice las siguientes pruebas:

Lista de pruebas a realizar Aprobada/Fallida
No hay fuga electrica
Launidad está correctamente conectada a tierra
Todoos los terminales electricos están debidamente cubiertos
Launidad interior y exterior está firmamente instaladas
Ningún punto de connexion del tubo presente fugas	Exterior (2):	Interior (2):
El agua sale correctamente de la manguera de drenaje
Todoos los tubos está correctamente aislados
El modo COOL (refrigeración) funciona correctamente
El modo HEAT (calefacción) funciona correctamente
Los deflectores de launidad inferior rotan correctamente
Launidad inferior responde al mando a distancia

Revisión de las conexiones del tubo

Durante el funcionamiento, la presión del circuito refrigerante aumenta. Esto podrá revelar fugas que no estaban presentes en su comprobación anterior de fugas. Tómese un tiempo durante la prueba para revisar que ningún punto de conexión del tubo tenga fugas. Consulte la sección Comprobación de fuga de gases para más información.

1. Después de haber superado la prueba, y tras confirmar que todos los puntos en la lista de pruebas a realizar han sido aprobados, haga lo siguiente:

a. Vuelva a poner con el mando a distancia la temperatura normal.

b. Cubra con cinta aislante las conexiones del tubo refrigerante que dejó sin cubrir durante el proceso de instalación de la unidad interior.

Si la temperatura ambiente es inferior a 16 °C (60 °F)

No puede usar el mando a distancia para activar el modo COOL (refrigeración) cuando la temperatura ambiente sea inferior a 16 °C. En ese caso, puede usar el botón Manual Control (control manual) para probar el modo COOL (refrigeración).

1. Levante el panel frontal de la unidad interior y súbalo hasta que quede sujeto en su sitio.
2. El botón Manual Control (control manual) está situado en el lado derecho de la unidad. Púlselo 2 veces para seleccionar la referencia COOL (refrigeración).
3. Ejecute la prueba con normalidad.

14 Directrices europeas de eliminación de residuos

Este aparato contiene refrigerante y otros materiales potencialmente peligrosos. Al desechar este electrodoméstico, la ley exige una recogida y tratamiento especiales. No deseche este producto como residuo doméstico o municipal sin clasificar.

Al eliminar este aparato, tiene las siguientes opciones:

• Elimine el aparato en la instalación de recolección electrónica de residuos municipal designada.
• Al comprar un electrodoméstico nuevo, el minorista aceptará el electrodoméstico viejo sin cargo.
• El fabricante aceptará el aparato viejo de forma gratuita.
• Venda el aparato a distribuidores de chatarra certificados.

Aviso especial: Eliminar este aparato en un bosque u otros entornos naturales pone en peligro su salud y es perjudicial para el medio ambiente. Las sustancias peligrosas pueden filtrarse en el agua subterránea y entrar en la cadena alimenticia.

Este símbolo indica que este producto no debe desecharse con otros residuos domésticos al final de su vida útil. El dispositivo debe ser devuelto al punto de recogida oficial para el reciclaje de dispositivos eléctricos y electrónicos. Para conocer estos sistemas de recogida, contacte con las autoridades locales o con el distribuidor al que adquirió el producto. Cada hogar desempeña un papel importante en la recuperación y reciclaje de electrodomésticos viejos. La correcta eliminación de los electrodomésticos usados ayuda a prevenir posibles consecuencias negativas para el medio ambiente y la salud humana.

15 Instrucciones para la instalación

15.1 Instrucciones sobre F-Gas

Este producto contiene gases fluorados de efecto invernadero.

Los gases fluorados de efecto invernadero están contenidos en un equipo herméticamente sellado.

La instalación, puesta en servicio, mantenimiento, reparación, comprobación de existencia de fugas o desmantelamiento del equipo y reciclaje del producto deben ser llevados a cabo por personas físicas que posean los certificados pertinentes.

Si el sistema tiene instalado un sistema de detección de fugas, es necesario comprobar la existencia de fugas como mínimo cada 12 meses. Asegúrese de que el sistema funcione correctamente.

Si debe comprobarse la existencia de fugas en el producto, es necesario determinar el ciclo de inspección y establecer y conservar un registro de todas las comprobaciones.

Nota: En equipos herméticamente sellados, aires acondicionados portátiles, aires acondicionados de ventana y deshumidificadores, si el equivalente en CO2 de los gases fluorados de efecto invernadero es menor a 10 toneladas, no se debe comprobar la existencia de fugas.

Nombre delmodelo	Unidad interior BEHPGH 090 BEHPGH		120 BEHPGH 180 BEHPGH 240
	Unidad exterior BEHPGH 091 BEHPGH		121 BEHPGH 181 BEHPGH 241
Refrigerante R32 R32 R32 R32
Cantidad total de refrigerante (g) 550 $50 1100 1450
GWP 675 675 675 675
EQUIVALEnte CO2 (toneladas) 0,371 0,371 0,743 0,979
Antielectrico		Clase I	Clase I	Clase I	Clase I
Clase climática		T1	T1	T1	T1
Tipo de calefacción		Bomba de calor	Bomba de calor	Bomba de calor	Bomba de calor
Conexión de alimentación		Exterior	Exterior	Exterior	Exterior
Pdesign C (kW)		2,6	3,5	5,3	7,0
Pdesign H (kW)		2,3 (Estación promedio UE)	2,5 (Estación promedio UE)	4,2 (Estación promedio UE)	4,9 (Estación promedio UE)
SEER/AEER/carga EER (W/W)		6,2 (SEER, UE)	6,1 (SEER, UE)	7,0 (SEER, UE)	6.4 (SEER, UE)
SCOP/ACOP/carga EER (W/W)		4,0 (SCOP, promedio UE)	4,0 (SCOP, promedio UE)	4,0 (SCOP, promedio UE)	4,0 (SCOP, promedio UE)
Nivel energetico de refrigeración		A++ (UE)	A++ (UE)	A++ (UE)	A++ (UE)
Nivel energetico de calefacción		A+ (estación promedio UE)	A+ (estación promedio UE)	A+ (estación promedio UE)	A+ (estación promedio UE)
Consumo energetico anual: Refrigeración (kWh)		147 201 265	883
Consumo energetico anual: calefacción (kWh)		826 886		1470 1715
La capacidad declarada para el calcolo de SCOP en la condición deckeño de referencia (kW)		2.2	2.0	3.3	4.0
La capacité de calefacción dereserve asumida para el calcolo de SCOP en la condición deckeño de referencia (kW)		0.1	0.5	0.9	0.9
Potencia del calefactor electrico (W)		/	/	/	/
Entrada de potencia deenfiambre (W)		/	/	/	/
Entrada de potencia decalentimiento (W)		/	/	/	/
Tensión/frecuencia (V/Hz)		220V-240 V,50 Hz, 1 Ph	220V-240 V,50 Hz, 1 Ph	220V-240 V,50 Hz, 1 Ph	220V-240 V,50 Hz, 1 Ph
Corrente circulante de refrigeración (A)		/	/	/	/

16 Especificaciones

Nombre delmodelo	Unidad interior BEHPGH 090 BEHPGH	120 BEHPGH 180 BEHPGH 240
	Unidad exterior BEHPGH 091 BEHPGH	121 BEHPGH 181 BEHPGH 241
Corrientecirculante de calefacción (A)		/	/	/
Nivel de presión de ruido: unidadinterior (dBA)		37,0/29,0/25,5 37,5/29/25 41/37/31/20	6/37/34,5/21
Nivel de presión de ruido: unidadexterior (dBA)		55,5 55,5 57,0 60
Volumen del flujo de aire (m3/h) 451/325/255 575/493/454 800/600/500 1090/770/610
Potencia nominal de entrada-EN60335(W)		2150	2150	2500
Corriente nominal de entrada-EN60335(A)		10,0	10,0 13,0	19,0
Clase de resistencia de la unidadinterior		IPX0	IPX0	IPX0
Clase de resistencia de la unidadexterior		IP24	IP24 IP24	IP24
Diámetro de la tuberia de alta presión (mm)		6,35 mm (1/4 in)	6,35 mm (1/4 in)	6,35 mm (1/4 in)
Diámetro de tubo de bajo presión(mm)		9,52 mm (3/8 in)	9,52 mm (3/8 in)	12,7 mm (1/2 in)
Especificaión del cable dealimentación electrónica (mm2)		1,5 x 3	1,5 x 3	1,5 x 3
Cable de conexión interior y exterior(mm2)		1,5 x 5	1,5 x 5	1,5 x 5
Elevacion max. (m)		10	10	20
Longitud maxi. tubo (m)		25	25	30
Cantidad de gas adicional (g/m)		12	12	12
Unidad interior (ancho x alto x长大o)mm		729 x 292 x 200	802 x 295 x 200	971 x 321 x 228
Unidad exterior (ancho x alto x长大o)mm		720 x 495 x 270	720 x 495 x 270	805 x 554 x 330
Peso neto unidad interior (kg)		8,0	9,0	11,5
Peso neto unidad exterior (kg)		23,0	23,0	32,0

Nota:

1. Las especificaciones son valores estándar calculados según las condiciones de funcionamiento nominal. Variarán según las condiciones de funcionamiento.
2. Nuestra empresa cuenta con rápidas mejoras técnicas. Se avisará previamente en caso de modificación de los datos técnicos. Lea la placa de identificación del aire acondicionado.

Consulte la información detallada del producto según la norma 206/2012 en el folleto de la ficha del producto.

16 Especificaciones

Nombre delmodelo	Unidad interior BEEPGH 090 BEEPGH 120
	Unidad exterior BEEPGH 091 BEEPGH 121
Refrigerante R32 R32
Cantidad total de refrigerante (g) 620 €20
GWP 675 675
EQUIVALEnte CO2 (toneladas) 0,419 0,419
Antielectrico Clase I Clase I
Clase climática T1 T1
Tipo de calefaction Bomba de calor Bomba de calor
Conexión de alimentación		Exterior	Exterior
Pdesign C (kW)		2,6	3,5
Pdesign H (kW)		2,4 (Estación promedio UE)	2,6 (Estación promedio UE)
SEER/AEER/carga EER (W/W)		8,8 (SEER, UE)	8,5 (SEER, UE)
SCOP/ACOP/carga EER (W/W)		4,6 (SCOP, promedio UE)	4,6 (SCOP, promedio UE)
Nivel energetico de refrigeración		A+++ (UE)	A+++ (UE)
Nivel energetico de calefaction		A++ (Estación promedio UE) A++ (Estación promedio UE)
Consumo energetico anual: refrigeración (kWh)		103 144
Consumo energetico anual: calefaction (kWh)		730 791
La capacité declarada para el calcolo de SCOP en la condición deckeño de referencia (kW)		2.2	2.1
La capacité de calefaction de reserves asumida para el calcolo de SCOP en la condición deckeño de referencia (kW)		0.2	0.5
Potencia del calefactor electrico (W)		/	/
Entrada de potencia deenfiambre (W)		/	/
Entrada de potencia decalentamente (W)		/	/
Tensión/frecuencia (V/Hz)		220V-240V,50Hz, 1Ph	220V-240V,50Hz, 1Ph
Corriente circulante de refrigeración(A)		/	/

16 Especificaciones

Nombre delmodelo	Unidad interior BEEPGH 090 BEEPGH 120
	Unidad exterior BEEPGH 091 BEEPGH 121
Corriente circulante de calefacción(A)		/	/
Nivel de presión de ruido: unidadinterior (dBA)		37/31/22/19 39/33/22/21
Nivel de presión de ruido: unidadexterior (dBA)		54,0 54,5
Volumen del flujo de aire (m3/h) 560 630
Potencia nominal de entrada-EN60335(W)		2200 2200
Corriente nominal de entrada-EN60335(A)		10,5 10,5
Clase de resistencia de la unidadinterior		IPX0 IPX0
Clase de resistencia de la unidadexterior		IP24 IP24
Diámetro de la tuberia de alta presión (mm)		6,35 mm (1/4 in) 6,35 mm (1/4 in)
Diámetro de tubo de baja presión(mm)		9,52 mm (3/8 in) 9,52 mm (3/8 in)
Especificaión del cable dealimentación electrica (mm2)		1,5 x 3 1,5 x 3
Cable de connexion interior y exterior(mm2)		1,5 x 5 1,5 x 5
Elevacion Tmax. (m) 10 10
Longitud maxi. tubo (m) 25 25
Cantidad de gas adicional (g/m)		12 12
Unidad interior (ancho x alto x长大o)mm		802 x 295 x 200 802 x 295 x 200
Unidad exterior (ancho x alto x长大o)mm		765 x 555 x 303 765 x 555 x 303
Peso neto unidad interior (kg) 8,5 8,5
Peso neto unidad exterior (kg)		26,5 26,5

Nota:

1. Las especificaciones son valores estándar calculados según las condiciones de configuración nominal. Variarán según las condiciones de configuración.
2. Nuestra empresa cuenta con rápidas mejoras técnicas. Se avisará previamente en caso de modificación de los datos técnicos. Lea la placa de identificación del aire acondicionado.

Consulte la información detallada del producto según la norma 206/2012 en el folleto de la ficha del producto.

16 Especificaciones

BEHPG

Nombre delmodelo	Unidad interior	BEHPG 090 BEHPG 120	BEHPG 180 BEHPG 240
	Unidad exterior	BEHPG 091 BEHPG 121	BEHPG 181 BEHPG 241
Refrigerante R32 R32 R32 R32
Cantidad total de refrigerante (g) 550	550 1100 1450
GWP 675 675 675 675
Equivalente CO2 (toneladas) 0,371 0,371 0,743 0,979
Antielectrico Clase I	Clase I	Clase I	Clase I
Clase climática		T1	T1	T1	T1
Tipo de calefacción		Bomba de calor	Bomba de calor	Bomba de calor	Bomba de calor
Conexión de alimentación		Exterior	Exterior	Exterior	Exterior
Pdesign C (kW)		2,6	3,5	5,3	7,0
Pdesign H (kW)		2,3 (Estación promedio UE)	2,5 (Estación promedio UE)	4,2 (Estación promedio UE)	4,9 (Estación promedio UE)
SEER/AEER/carga EER (W/W)		6,2 (SEER, UE)	6,1 (SEER, UE)	7,0 (SEER, UE)	6.4 (SEER, UE)
SCOP/ACOP/carga EER (W/W)		4,0 (SCOP, promedio UE)	4,0 (SCOP, promedio UE)	4,0 (SCOP, promedio UE)	4,0 (SCOP, promedio UE)
Nivel energetico de refrigeración		A++ (UE)	A++ (UE)	A++ (UE)	A++ (UE)
Nivel energetico de calefacción		A+ (estación promedio UE)	A+ (estación promedio UE)	A+ (estación promedio UE)	A+ (estación promedio UE)
Consumo energetico anual: Refrigeración (kWh)		147 201 265	883
Consumo energetico anual: calefacción (kWh)		826 886		1470 1715
La capacidad declarada para el calclo de SCOP en la condición deckeño de referencia (kW)		2.2	2.0	3.3	4.0
La capacité de calefacción dereserve asumida para el calclo del SCOP en la condición deckeño de referencia (kW)		0.1	0.5	0.9	0.9
Potencia del calefactor electrico (W)		/	/	/	/
Entrada de potencia defenfiamiento (W)		/	/	/	/
Entrada de potencia de calentimiento (W)		/	/	/	/
Tensión/frecuencia (V/Hz)		220V-240V, 50Hz, 1Ph	220V-240V, 50Hz, 1Ph	220V-240V, 50Hz, 1Ph	220V-240V, 50Hz, 1Ph
Corriente circulante de refrigeración (A)		/	/	/	/

Nombre delmodelo	Unidad interior	BEHPG 090 BEHPG 120	BEHPG 180 BEHPG 240
	Unidad exterior	BEHPG 091 BEHPG 121	BEHPG 181 BEHPG 241
Corrientecirculante de calefacción (A)		/	/	/
Nivel de presión de ruido: unidad interior (dBA)		37,0/29,0/25,5 37,5/29/25 41/37/31/20	6/37/34,5/21
Nivel de presión de ruido: unidad exterior (dBA)		55,5 55,5 57,0 60
Volumen del flujo de aire (m3/h)		451/325/255	575/493/454	800/600/500
Potencia nominal de entrada-EN 60335(W)		2150	2150	2500
Corriente nominal de entrada-EN 60335(A)		10,0 10,0 13,0	19,0
Clase de resistencia de la unidad interior		IPX0	IPX0	IPX0
Clase de resistencia de la unidad exterior		IP24	IP24 IP24	IP24
Diámetro de la tuberia de alta presión (mm)		6,35 mm (1/4 in)	6,35 mm (1/4 in)	6,35 mm (1/4 in)
Diámetro de tubo de baja presión (mm)		9,52 mm (3/8 in)	9,52 mm (3/8 in)	12,7 mm (1/2 in)
Especficación del cable de alimentación electrica (mm2)		1,5 x 3	1,5 x 3	1,5 x 3
Cable de conexión interior y exterior (mm2)		1,5 x 5	1,5 x 5	1,5 x 5
Elevacion max. (m)		10	10	20
Longitud的最大. tubo (m)		25	25	30
Cantidad de gas adicional (g/m)		12	12	12
Unidad interior (ancho x alto x长大o) mm		729 x 292 x 200	802 x 295 x 200	971 x 321 x 228
Unidad exterior (ancho x alto x长大o) mm		720 x 495 x 270	720 x 495 x 270	805 x 554 x 330
Peso neto unidad interior (kg)		8,0	9,0	11,5
Peso neto unidad exterior (kg)		23,0	23,0	32,0

Nota:

1. Las especificaciones son valores estándar calculados según las condiciones de configuración nominal. Variarán según las condiciones de configuración.
2. Nuestra empresa cuenta con rápidas mejoras técnicas. Se avisará previamente en caso de modificación de los datos técnicos. Lea la placa de identificación del aire acondicionado.

Consulte la información detallada del producto según la norma 206/2012 en el folleto de la ficha del producto.

¡Lea este manual de utilizador atentamente!

Estimado CLIENTE,

Utilice únicamente el cable de alimentación especificado.

2.2 Temperatura de funcionamiento

2.6 Funcionamiento manual (sin control remoto)

Advertencia:

Cómo utilizar la unidad manualmente:

Antes de atornillar la unidad exterior en su lugar, debe instalar la junta de drenaje en la parte inferior de la unidad. Observe que existen diferentes tipos de juntas de drenaje según el tipo de unidad exterior.

Orificio de tres dimensiones: pequeño, grande, medio

Método de detección de fugas
