Tipo de produto	Fogão a gás encastrável
Marca	CATA
Modelo	LCIB 6031 BK
Número de queimadores	4 (estimativa)
Acendimento	Automático (piezo ou elétrico na rede ou pilha)
Segurança	Termoelétrica (paragem do gás se chama apagada)
Superfície de cozimento	Vitrocerâmica
Grelhas	Inox
Alimentação de gás	GLP (butano/propano) ou gás natural (conforme regulação)
Alimentação elétrica	220-240 V ~ 50 Hz (para modelos com acendimento na rede) ou pilha 1,5 V (tipo D/LR20)
Dimensões (L x P x A)	590 x 510 x 55 mm (estimativa)
Peso	8 kg (estimativa)
Junta de vedação	Fornecida (colocar antes da embutidura)
Pilha para acendimento	Tipo D, LR20 ou R20S, 1,5 V (não fornecida em alguns modelos)
Manutenção	Limpeza dos queimadores com água fervente e detergente; superfície vitrocerâmica com palha de aço e produto adequado; grelhas de inox com produto abrasivo suave
Peças de reposição disponíveis	Injectores, torneiras, grelhas, tampas de queimador, junta de vedação
Adaptação a outro gás	Possível substituindo os injectores e regulando o mínimo (ver quadro de características dos injectores)
Instalação	Por um profissional, cumprimento das normas em vigor; ligação de gás e elétrica
Utilização	Doméstica apenas
Garantia	Não cobre pilhas

Perguntas frequentes - LCIB 6031 BK CATA

Como acender um queimador?

Aproxime uma chama dos orifícios do queimador enquanto empurra e gira o manípulo no sentido contrário aos ponteiros do relógio até à posição máxima. Para modelos com acendimento automático, gire o manípulo pressionando o botão especial; saltam faíscas. Mantenha pressionado 3 a 5 segundos para modelos com segurança termoelétrica.

O que fazer se o acendimento automático não funcionar?

Verifique se a pilha não está gasta e substitua-a se necessário (tipo D, LR20 ou R20S, 1,5 V). Se o problema persistir, contacte o serviço de cliente ou de manutenção.

Como limpar a superfície vitrocerâmica?

Primeiro, remova os resíduos de alimentos e gorduras com uma palha de aço. Depois, limpe a zona quente com um produto como Sidol ou Stahfix e papel de cozinha, enxague com água e seque com um pano limpo. Evite esponjas abrasivas e detergentes químicos agressivos.

Que tipo de pilha usar para o acendimento?

Utilize uma pilha tipo D, LR20 ou R20S, de 1,5 V. Insira-a no compartimento situado atrás da placa, em baixo à esquerda, respeitando a polaridade.

Como adaptar a placa a outro tipo de gás?

Substitua os injectores pelos correspondentes ao novo gás (ver quadro de características dos injectores). Depois, regule o mínimo rodando o parafuso na torneira com uma chave de fendas. Para GLP, aperte o parafuso até ao fundo.

Qual a pressão de gás necessária?

A pressão de alimentação deve corresponder aos valores indicados no quadro de características dos injectores para o tipo de gás utilizado. Verifique se a pressão é adequada antes da instalação.

Como instalar a junta de vedação?

Coloque a junta de vedação fornecida em todo o perímetro da abertura do plano de trabalho antes de embutir a placa. Não utilize silicone de vedação.

O que fazer se a chama for irregular ou se o queimador não acender?

Limpe os orifícios do queimador e as tampas com água fervente e detergente, eliminando as incrustações. Verifique se todos os orifícios estão desobstruídos. Se o problema persistir, mande verificar as torneiras por um profissional.

Como limpar os queimadores?

Lave frequentemente os orifícios do queimador e as tampas (peças móveis) com água fervente e detergente. Remova todas as incrustações, depois seque cuidadosamente verificando se todos os orifícios estão desobstruídos.

Posso usar difusores ou panelas de barro nesta placa?

Não, o uso de difusores e panelas de barro é proibido pois pode danificar a superfície ou causar mau funcionamento.

MANUAL DE UTILIZADOR LCIB 6031 BK CATA

PT Instruções para instalação, utilização e manutenção

Agradecemos, muito sinceramente a sua escolha, e aproveitamos da ocasião para o felicitar.

Este novo produto, que foi projectado com grande atenção e construído com os melhores materiais, foi verificado e aprovado, de maneira a dar-lhe imensa satisfação para um cozinhado perfeito.

Por conseguinte, pedimos que leia e siga as fáceis instruções que lhe permitirão de alcançar excelentes resultados desde o início da sua utilização.

Juntamente com este moderno aparelho, aproveitamos para lhe enviar os nossos melhores cumprimentos.

O FABRICANTE

ÍNDICE

MODELOS QUE INCLUEM PILHAS

Garantia

Embalagem

Instalação e eficiência

INSTRUÇÕES PARA O UTILIZADOR

Instalação

Utilização

Manutenção

INSTRUÇÕES PARA O INSTALADOR

Instalação

Conexão do gás

Conexão eléctrica

Características dos injectores

ESTE PRODUTO FOI CONCEBIDO PARA UMA UTILIZAÇÃO DE TIPO DOMÉSTICA. O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES NO CASO DE EVENTUAIS DANOS A COISAS OU PESSOAS DERIVADOS DE UMA INSTALAÇÃO INCORRECTA OU DE USO IMPRÓPRIO, ERRÓNEO OU ABSURDO.

INSTRUÇÕES PARA O UTILIZADOR

Instalação

Todas as operações relativas à instalação (conexão eléctrica) terão de ser efectuadas por pessoal qualificado, segundo as normas em vigor.

Para instruções específicas, veja-se a parte reservada para o técnico instalador.

Utilização

Queimador de gás (Fig. 1).

Para acender o queimador de gás, ponha a chama nos furos da parte superior do dito queimador, fazendo pressão e rodando o punho correspondente em sentido anti-horário até fazer coincidir o índice com a posição máxima. Logo que o queimador de gás estiver aceso, regule a chama segundo a necessidade. A posição mínima encontra-se no teimo da rotação antihorária. Nos modelos com atamento automático, accionar o punho como descrito em cima, fazendo pressão, simultaneamente, sobre o correspondente botão de pressão. Nos modelos com acendimento automático/ simultâneo (com uma mão), basta seguir o procedimento descrito acima apenas no botão correspondente.

Logo que o queimador estiver aceso, solte imediatamente o botão de pressão, regulando a chama segundo a necessidade.

O acendimento do queimador nos modelos com dispositivo segurança termo eléctrico, é feito da mesma forma que os casos acima descritos, mantendo carregado o botão na posição de máximo por 3/5 segundos Ao deixar de novo o manipulo certificar-se que o quimador fique aceso.

N.B.: - Recomenda-se o uso de panelas com diâmetro igual ao dos queimadores evitando que a chama, cuando estiver alta, saia por ebalxo das ditas panelas

- não deixar panelas vazias sobre o lume aceso

- sobre planos Crystal não utilizar acessórios de cozedura à grelha.

Quando terminou de cozinhar, siga a boa regra de fechar igualmente a torneira principal do conduto e/ou do balão de gás.

GAS

* com rede de redução

A garantia (serviço de garantia) não cobre as pilhas.

O fabricante da placa a gás está isento de qualquer responsabilidade relativamente a quaisquer falhas das pilhas.

Embalagem

Alguns modelos incluem pilhas (tipo D ou LR20 ou R20S; 1,5 V) para a função de acendimento automático. Compartimento (dispositivo) para instalar a pilha, situado na parte traseira inferior esquerda da placa, tal como indicado na figura.

Se a pilha não estiver incluída, a mesma deve ser adquirida separadamente.

Instalação e eficiência

Antes de instalar a placa numa bancada, introduzir uma pilha (respeitando a polaridade “+” e “-”) no compartimento situado na parte traseira inferior esquerda da placa, tal como indicado na figura.

Antes de instalar a placa numa bancada de forma definitiva com vedante especial (enchimento) e base adesiva (incluída), garantir que a função de acendimento automático funciona correctamente. Para tal, pressionar qualquer botão e girá-lo no sentido contrário ao dos ponteiros do relógio de forma a que a marca aponte para o símbolo de chama. Aguardar a produção de faíscas seguidas dos característicos sons crepitantes.

Se a função de acendimento automático não funcionar correctamente, verificar se a pilha está gasta e substituí-la se necessário.

Se o problema persistir, contactar o Serviço de Apoio ao Cliente ou o Serviço de Manutenção.

Manutenção

Gás/Eléctrico

Antes de qualquer operação, desligue o aparelho da corrente eléctrica.

Para uma maior duração, é indispensável executar periodicamente uma esmerada limpeza geral ao aparelho tomando sempre em consideração o que segue:

• as partes em vidro, aço e/ou esmaltadas terão de ser limpas com produtos apropriados (que se encontram no comércio) e que não sejam nem abra-sivos nem corrosivos. Evite de usar produtos com base de cloro (substâncias para branquear, etc);
• evite de deixar substâncias ácidas ou alcalinas (vinagre, sal, sumo de limão, etc.) sobre a chapa de trabalho;
• os bicos de gás e as pequenas tampas (partes móveis do queimador) têm de ser lavados frequentemente com água fervente e detersivo, tomando grande cuidado com possíveis incrustações. Depois, enxugue com cuidado, e controle que nenhum dos buracos estejam completa ou parcialmente obturados;
• as chapas eléctricas deverão ser limpas com um pano húmido e e, seguida, ungidas ligeiramente com ólio lubrificante enquanto estiverem ainda momas.
• as grelhas em aço inoxidável da chapa de trabalho, depois de terem sido aquecidas, podem tomar-se de uma cor azulada, o que não deteriora a qualidade. Para lhes dar novamente o aspecto original, use um produto ligeiramente abrasivo.

N.B.: - Toda a possível lubrificação das torneiras, deverá ser efectuada por um pessoal qualificado, o qual terá de ser consultado em caso de anomalias no bom funcionamento. Controle periódicamente o estado de conservação do tubo flexível de alimentação do gás.

No caso de perdas de gás, chamar imediatamente o pessoal qualificado, para a substituição do dito tubo.

Manutenção superfície Vidrocerâmica

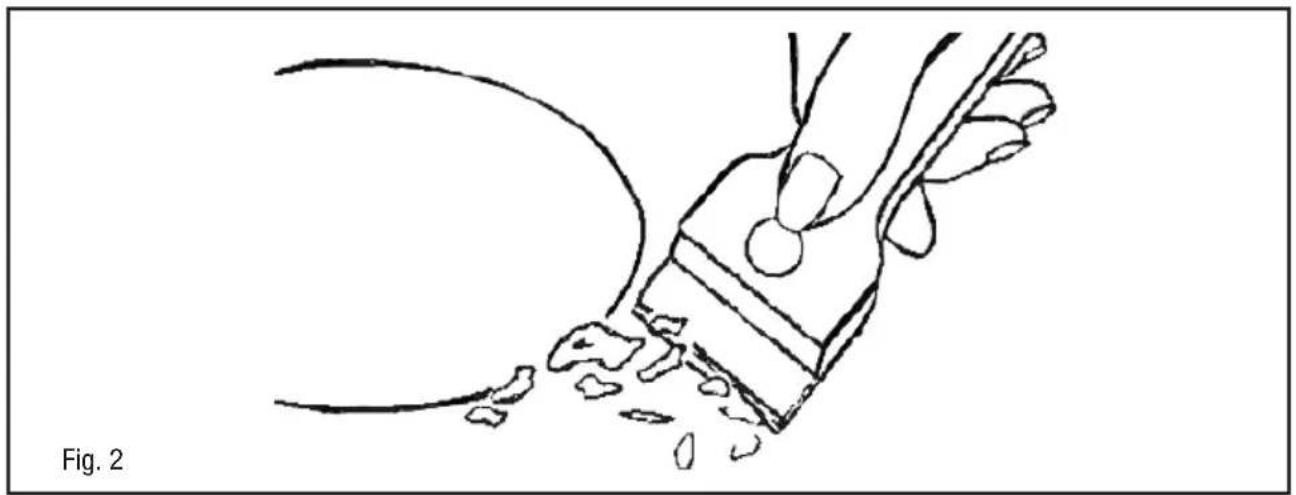

(Fig. 2) Antes de mais nada, elimine, por meio de uma raspadeira, todos os restos de comida e salpicos de gordura da superfície de cozimento. Em seguida, limpe a zona quente com Sidol ou Stahifix, com papel de cozinha, em seguida, enxague com água e enxugue com um pano limpo. Quaisquer restos de folha de alumínio, de objectos de plástica, de açúcar ou de comida muito açucarada terão de ser removidos imediatamente da zona quente onde se cozinho, por meio de uma raspadeira, afim de evitar possíveis danos à superfície da chapa de cozimento.

De nenhuma maneira se deverá utilizar uma esponja ou esfregão abrasivo. Evitar igualmente a utilização de detersivos químicos agressivos como Fornospray ou produtos para tirar nódoas.

Não utilize aparelhos de limpeza a vapor para limpar a placa de cozimento.

Este aparelho não possui um dispositivo de descarga do produto da combustão. Recomenda-se por conseguinte, que venha instalado em lugares suficientemente arejados segundo as disposições das leis em vigor. A quantidade necessária de ar para a combustão, não deverá ser inferior a 2.0 m³/h por cada kW de força instalada. Veja a tabela relativa à força dos queimadores.

Posicionamento

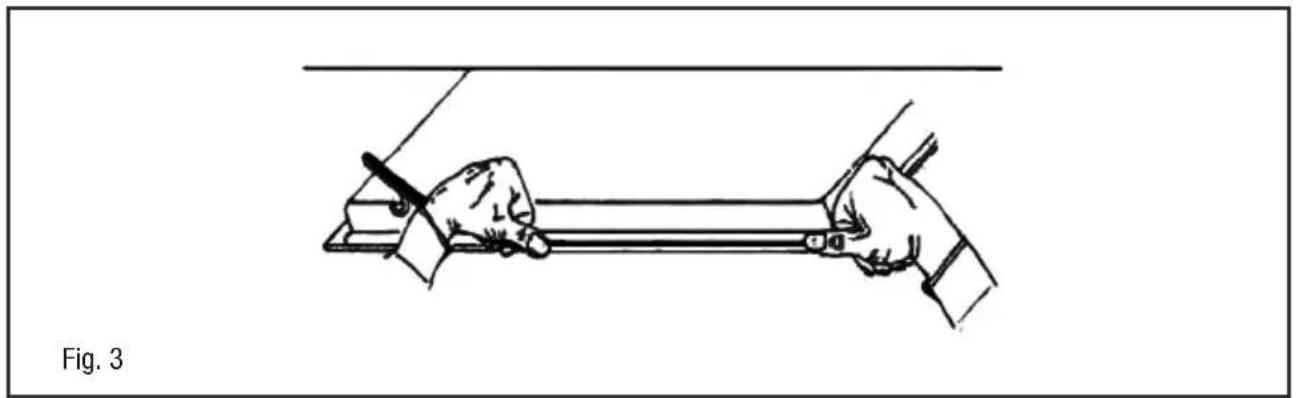

O aparelho foi fabricado para poder ser montado num plano de trabalho como ilustrado na figura correspondente. Antes de inserir o plano predispor a junta de selagem sobre todo o perimetro do furo de encastre.

- a instalação esteja munida de uma conexão à terra eficaz, segundo as normas e disposições das leis em vigor. A conexão à terra é obrigatória nos termos da lèi.

No caso que o aparelho não esteja munido de cabo e/ou da relativa tomada, utilize o material apropriado para absorver o que está indicado na chapa da matriz, para uma devida temperatura de cozimento. O tubo não deverá nunca atingir a temperatura de 50°C acima da temperatura ambiente.

Se desejar uma conexão directa à rede, será necessário interpor um interruptor onipolar com abertura mínima de 3 mm. entre os contactos, cuja dimensão deverá seguir a carga mencionada na chapa, seguindo igualmente as normas em vigor (o cabo de terra amarelo/verde não deve ser interrompido pelo interruptor). À tomada ou o interruptor onipolar deverão ser posicionados para uma fácil manipulação do aparelho instalado.

O construtor declina qualquer responsabilidade no caso que não tenham sido respeitadas todas as disposições aqui em cima, assim como as normas para a prevenção de acidentes.

Se o cavo de alimentação estiver danificado, é preciso substitui-lo com outro ou então com o jogo especial fornecido pelo fabricante ou serviço pósvenda.

É proibida a utilização de silicone para efectuar a selagem. Apenas é permitida a utilização da junta estanque fornecida.

É proibida a utilização de panelas de barro e de difusores.

LIGAÇÃO DO GÁS

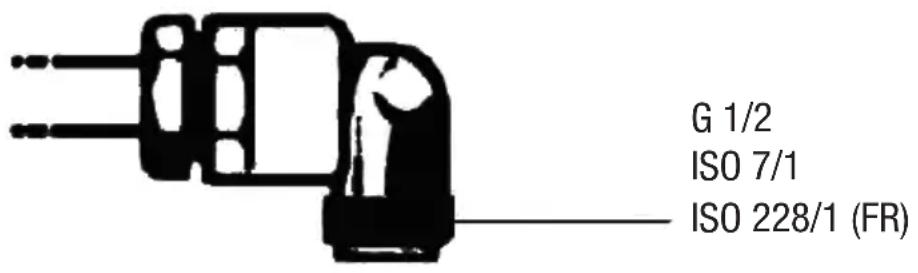

(Fig. 4) Ligue o aparelho ao balão do gás ou à instalação segundo as disposições das normas em vigor, assegurando de antemão que o aparelho esteja coníorme ao tipo de gás que utilizar. Em caso contrário, veja a “Adaptação a diversos tipos de gás”. Verifique igualmente que a pressão de alimentação seja conforme aos valores descritos sobre a tabela “Características dos injectores”.

Ligação metálica rígida/semi-rígida

Efectuara ligação com a junção e os tubos metálicos (mesmo se são flexíveis), de modo a não provocar uma pressão sobre os órgãos internos do aparelho.

N.B.: - Quando a instalação tiver sido efectuada controle a perfeita vedação de todo o sistema de ligação, usando uma solução de sabão.

Fig. 4

Conexão eléctrica

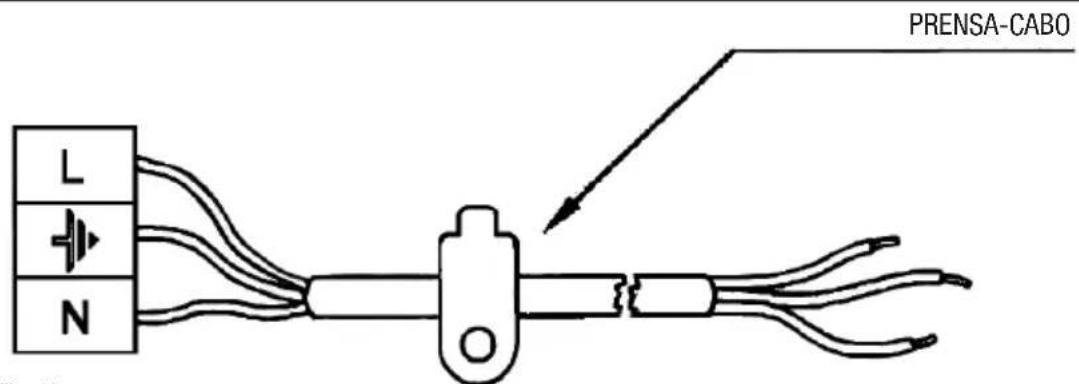

(Fig. 5) Antes de efectuar a conexão eléctrica, será preciso assegurar que:

- as características da instalação sigam o que está indicad a sobre a chapa da matriz aplicada no fundo da chapa de cozimento.

Fig. 5

- a instalação esteja munida de uma conexão à terra eficaz, segundo as normas e disposições das leis em vigor. A conexão à terra é obrigatória nos termos da lêi.

No caso que o aparelho não esteja munido de cabo e/ou da relativa tomada, utilize o material apropriado para absorver o que está indicado na chapa da matriz, para uma devida temperatura de cozimento. O tubo não deverá nunca atingir a temperatura de 50°C acima da temperatura ambiente.

Se desejar uma conexão directa à rede, será necessário interpor um interruptor onipolar com abertura mínima de 3 mm. entre os contactos, cuja dimensão deverá seguir a carga mencionada na chapa, seguindo igualmente as normas em vigor (o cabo de terra amarelo/verde não deve ser interrompido pelo interruptor). À tomada ou o interruptor onipolar deverão ser posicionados para uma fácil manipulação do aparelho instalado.

O construtor declina qualquer responsabilidade no caso que não tenham sido respeitadas todas as disposições aqui em cima, assim como as normas para a prevenção de acidentes.

Se o cavo de alimentação estiver danificado, é preciso substitui-lo com outro ou então com o jogo especial fornecido pelo fabricante ou serviço pósvenda.

Adaptação a diversos tipos de gás

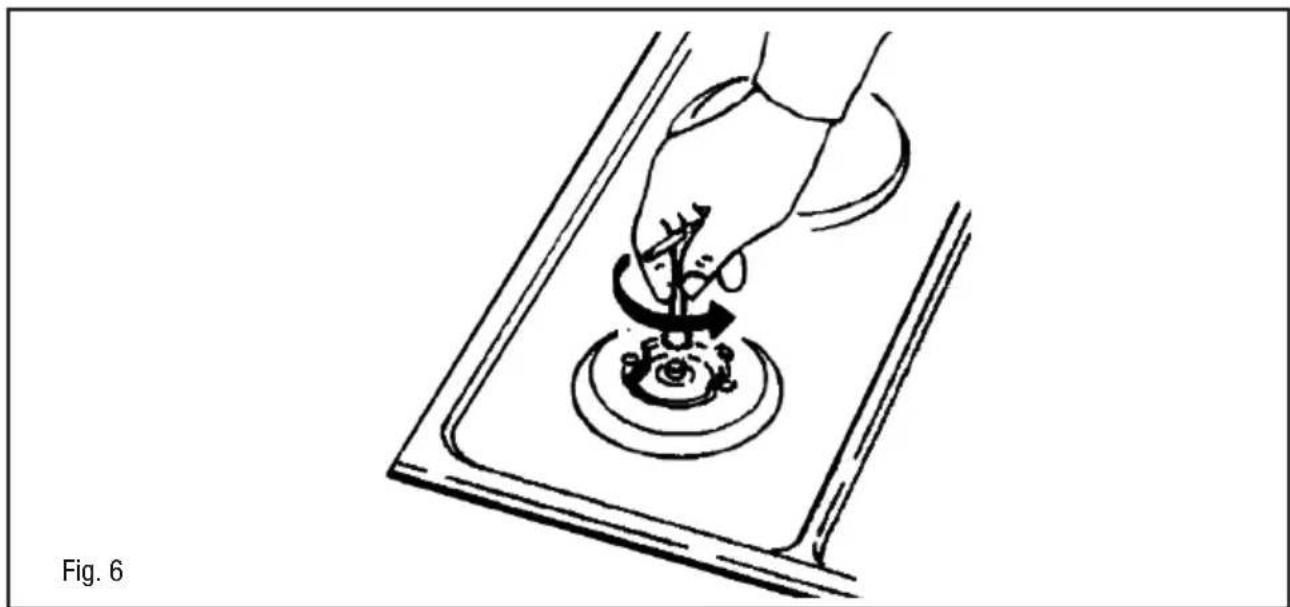

(Fig. 6) No caso que o aparelho esteja predisposto para um tipo de gás diferente do gás de alimentação que utilizar, deverá proceder da seguinte forma:

- substitua os bicos (Fig. 6) ocm outros próprios ao tipo de gás que utilizar (veja a tabela relativa às “Características dos injectores”.

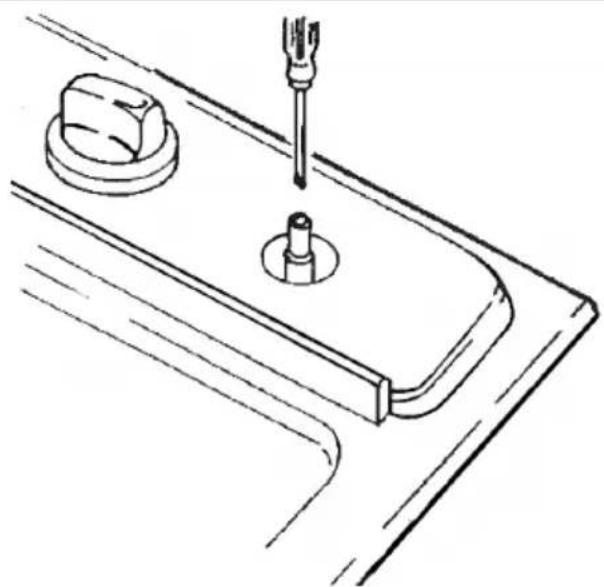

- para a regulação do mínimo agir com urna oportuna chave de parafuso sobre o parafuso colocado na torneira (Fig. 7) depois de o ter rodado à posição mínimo. Para GPL (butano / propano) ataraxar a fundo.
