MANUAL DE UTILIZADOR ACQ100DV1 DAIKIN

Manual De Funcionamento Aparelho Sem Fios

Portugués

Battery

1)Type:AAA.R03

1) Tipo: AAA.R03
2) Quantidade: 2 peças

Requisitos para a eliminação

As baterias forneidas com a controlador estámarcadas com este simbolo. Isto significa que as baterias não devem ser molestadas com o lixo domestico. Se um simbolo quimico está impresso abaiao do simbolo, significa que a bateria contentem um metal pesado com uma certa concentração.

Possiveis simbolos de produtos quimicos:
Pb:chumbo (>0,004%)

A eliminación de baterias deve ser tratada en instalaciones de tratamento especializadas para reutilization. Ao asseguir-se da correcta eliminacion, você está aaabrar a prevenir potenciolas consequencias negativas para o ambiente e para a salute humana. Por favor contacte as autoridades locais para mais informacoes.

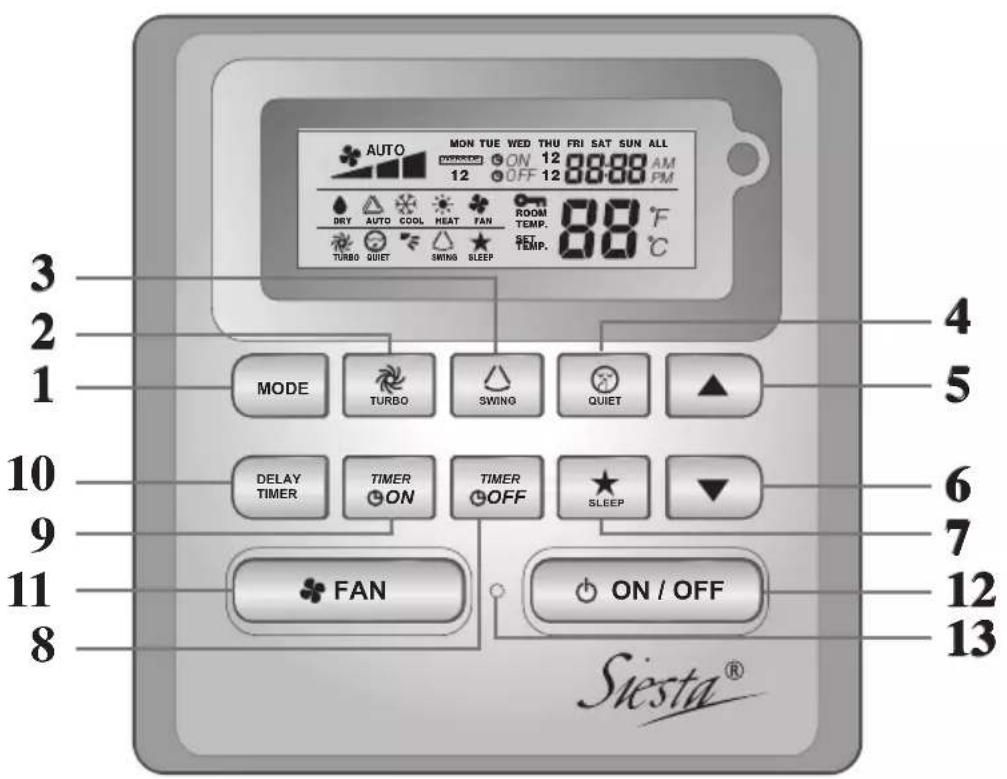

Indicação do Controlador ARCWB

N°	TECLA FUNÇÃO
1.	MODE SeLECTION o controlo dos Módos de operação (Cool (Frio) / Heat (Calor) / Auto (Automática)/ Dry (Seco) / Fan (Ventoinha)
2.	TURBO Ativar/desativar a função Turbo
3.	SWING Activar/desactivar a função RotaçãoSegure a tecla para Mudar para o Modo Swing (oscilar)
4.	QUIET Ativar/desativar a função Síncio
5.	SET TEMP UP Aumentar a temperatura definida para °C ou °F
6.	SET TEMP DOWN Diminuir a temperatura definida para °C ou °F
7.	SLEEP Activar/desactivar a função Descanso
8.	OFF TIMER Activar/desactivar os Eventos 1 e 2 para o modo de definições de OFF TIMER
9.	ON TIMER Activar/desactivar os Eventos 1 e 2 para o modo de definições de ON TIMER
10.	DELAY TIMER Ativar/desativar temporizador de atraso
11.	FAN	Selecionar o controlo de velocidade de Ventilaçao (Auto (Automática) / High (Alto)/ Med (Médio)/ Low (Baixo))
12.	ON/OFF	Ligar/desligar a unidade cancelando todas as definições do cronómetro
13.	REAL TIME CLOCK (RTC)(relógio tempo real)	Activar/desactivar o modo de definição do Real Time Clock (RTC)

NOTA:

A funcão turbo e silencio são apenas para modelos selecionados.

1.1 Botão MODE

Pressione o botão MODE para alternar entre o funcionacool (FRIO), HEAT (QUENTE), AUTO (AUTOMÁTICO), DRY (SECO), FAN (VENTILACÉO). Verificar o éra para ver em que modo o controlo está definido. HEAT (CALOR), AUTO (AUTOMÁTICO) e DRY (SECO) está disponible aspenas para modelos selecionados.

1.2 Velocidade da Ventoinha TURBO

Pressione a tecla TURBO uma vez para ativar a velocidade da ventoinha Turbo. O símbolo turbo sera tão como esoteric. Para desatavar a velocidade da ventoinha Turbo e voltar à velocidade anterior, pressione a tecla TURBO uma vez novamente. Se outilizar pressionar o botão FAN (VENTILACÇÃO) ou o botão QUIET ou deslugar a unidade, a velocidade do turbo sera desligada.Esta velocidade é apenas valida durante o modo COOL (FRIO) e HEAT (CALOR) para os modelos selecionados.

1.3 Rotação de ar automatística

• Pressionar o botão SWING para activar a funcção de rotação de ar automatística.
• Para distribuir o ar para uma direcção especialica, pressionar o botão SWING e aguardar até que a greha de ventilação se movimento para a direção desejada e pressionar o botão uma vez de novo.

Swing mode selection method (para o modelos Cassete E)

• Pressionar o botão SWING (O) durante 4 segundos para introduzir o modo de definição de campo. Enquanto no modo de definição decampo,sole seramuito SWING MODE (F).
• Pressionar o botão da temperatura para selecionar a rotação SWING MODE (S) de Swing Mode 1 para Swing Mode 3.
• Existem 3 differentes SWING MODE, que são:

Swing mode 1 Swing mode 2 Swing mode 3

A rotação é indicada pelo logólico:

• Se não existir nenhuma mudança nos modelos durante 4 segundos, a equipeção é de acordo com o SWING MODE (Selecionado.

1.4 Velocidade da Ventoinha QUIET

Pressione a tecla QUIET uma vez para ativar a velocidade da ventoinha Silencio. O*símbolo QUIET sera tãointo. Para desativar a velocidade da ventoinha Silencio e voltar à velocidade anterior, pressione a tecla QUIET novamente. Se outilizar pressionar o botão FAN (VENTILACAO) ou o botão TURBO ou desligar a unidade, a velocidade de silencio sera desligada.Esta velocidade é apenas valida durante o modo COOL (FRIO) e HEAT (CALOR) para os modelos selecionados.

1.5 “ ” ou “ ” Botão de Definição da Temperatura

Pressione o botão da temperatura e define a temperature à sua escolha pressionando uma vez o botão “▲” ou “▼”, a temperatura muda para 1^ ou 1^ . O intervalo padrão de definicao da temperature vai de 16^ a 30^ ( 60^ a 86^ ). quando a Opção 20 - 30^ é selecionada, o intervalo limite da temperatura é definido para 20^ a 30^ ( 68^ a 86^ ). Pressionando ambas as teclas em simultaneo vai alternar a definicao da temperatura entre ^ C e ^ F . Não é permitida a definicao da temperatura durante o modo FAN (VENTOINHA) (No set temp no visor). Não visualiza a temperatura ambiente.

1.6 Funcao SLEEP (descanso)

Pressione o botão SLEEP para ativar o modo Descanso. A funcao SLEEP (descanso) não está disponivel no modo DRY (SECO) e no modo FAN (VENTOINHA).

1.7 “ON TIMER” e“OFF TIMER”

Aunities tem 2 temporizadores de eventos, nomeamente Temporizador 1 e Temporizador 2, cada evento tem um ON TIMER e um OFF TIMER. A atividade para pressionar a tecla para Timer ON (ligar temporizador) e Timer OFF (desligar temporizador) é muito boa naabela 1,1

Tabela 1,1: Sequencia de pressao da tecla Timer ON e Timer OFF e evento.

Todo os cronómetros são cronómetros que activam eventos e podem ser desviados pelo botão ON/OFF e pela função Cancelar.

Definir os cronómetros do Evento 1 e do Evento 2

Oprocesso para Timer ON e Timer OFF o mesmo.

1. Pressione e segure a tecla Timer ON/OFF durante 3segundos para entrada no modo de definição do temporizador.
   (ícone ON 1 ou OFF 1 irá piscar)
2. Pressione UP ou DOWN para selecionar Timer 1 ou Timer 2 para definição.
   ('1' a piscar indica que está的选择ismo Timer 1, '2' a piscar indica que Timer 2 está的选择ismo)
3. Pressione novamente a tecla Timer ON/OFF para confirmar. (Dia vai piscar a seguir)
4. Pressione UP ou DOWN para seleccionar o dia.
5. Pressione novamente a tecla Timer ON/OFF para confirmar o dia. (Hora vai pizar a seguir)
6. Pressione UP ou DOWN para selectionar a hora.
7. Pressione novamente a tecla Timer ON/OFF para confirmar a hora. (Minuto vai piscar a seguir)
8. Pressione UP ou DOWN para seleccionar o minute.
9. Pressione novamente a tecla Timer ON/OFF para confirmar o minuto.

Cada temporizador (Timer 1 ON ou Timer 1 OFF ou Timer 2 ON ou Timer 2 OFF) apenas seront definidos separadamente antes seguir os 7 passos, se não houver operationao das teclas durante 5segundos durante a definicao do temporizador, automaticamente sairádo modo de definicao e não seração executadas nenhumas mudanças.

Não é aconselhavel definir ON TIMER e OFF TIMER tendo osleasedesvalores. Se isto ocorro, o temporizador efetivo sera tratado com prioridade conforme aabela 1.2.

Exemplo:

Definições ON TMR 2: DAY-TUE, TIMER-5.00pm

Definições OFF TMR 1: DAY - TUE, TIMER - 5.00pm

Resultado quando o RTC atingir 5.00pm na TUE (Terca):

• quando a unidade está ligada, sem responça.

• quando a unidade está desligada, a unidade irá ligar-se.

Tabela 1,2: Prioridade do Temporizador

Prioridade Temporizador
1 (o mais alto) O	NTMR2
2	OFFTMR2
3	ONTMR1
4 (o mais baixo)	OFFTMR1

Perante receção IR, o controlador remoto sem fios IR irá cancelar as definições ON TIMER 2 e OFF TIMER 2.

Ao pressionar a tecla DELAY TIMER uma vezactivara a funcao de temporizador de atraso durante 1 hora. Um indicator "OVERRIDE" aparecerao no ecran LCD. Ao pressionar a mesma tecla de novo augmentarao a definiacao para 2 horas. Um indicator "OVERRIDE" sera comostrado. Ao pressionar continuamente a tecla desactivarao a funcao de temporizador de atraso. ApoS o temporizador de atraso estar completeo, a funcao de temporizador de atraso é desativada e o logo desliga-se (OFF). Todos os temporizadores sera reiniçados.

1.9 Funcao de Velocidade da Ventoinha

A velocidade da ventoinha pode ser mudada ao pressionar a tecla FAN (VENTOINHA):

• Velocidade da ventoinha não está disponível no modo DRY (SECO).

1.10 Botao ON/OFF

Inicio do funciona:

• Pressione o botão ON/OFF, o ecra LCD做不到 a visor complete e aunities é ligada.

Paragem do funciona:

• Pressione o botão ON/OFF, o eça LCD做不到 a relógio tempo real e aunities é desligada.

1.11 Definições para ligar

A unidade iniciará com a ultima definição do quadro principal durante oestrutura. Se a ultima informação não estiver disponível, a unidade utilizesa as definções padrão. As definções padrão são as següntes:

Unidade : desligado

Modo:Frio

Velocidade da ventoinha: Alto

RTC é做不到 no esra durante a unidade ON ou OFF exceto em caso de falha de energia ou erro de��o.

Definir o RTC

1. Ao pressionar a tecla RTC uma vez, a hora sera activada para o modo de definição do RTC. (Dia vai piscar)
2. Pressione UP ou DOWN para seleccionar o dia.
3. Pressione novamente RTC para confirmar o dia. (Hora vais pizar a seguir)
4. Pressione UP ou DOWN para selectionar a hora.
5. Pressione novamente RTC para confirmar a hora. (Minuto vai piscar a seguir)
6. Pressione UP ou DOWN para seleccionar o minute.
7. Pressione novamente RTC para confirmar o minuto.

O RTC apenas sera definido après seguir os 7 passos, se não houver operationa das teclas durante 5征求意见 no RTC, automaticamente saira do modo de definição e não serao executadas nenhumas mudanças.

1.13 Tecla de bloqueio

Esta funcao de tecla de bloqueio impede qualquer alteracao de definiacao. Pressione e secure ambas as teclas TURBO e QUIET durante 5 segundos e ira ativar/desativar a funcao de bloqueio de teclas; "KEYLOCK" apareceradesaparecerao no eira LCD.Assim que todas as teclas estiverem bloqueadas,so as teclas ON/OFF, TURBOeQUIET (para desbloquear) podem ser pressionadas.

1.14 Bateria de reserva

A bateria dereshva eutilizada para reter o RTCe as definições do temporizador programável de 7 dias durante. umalha de energia durante o minimo de 1 mês continuo para cada novo Conjunto de baterias instalado.Para unidas sem bateria de reserva, a predefinição sera 12:00am de Segunda-veira e reinicio do temporizador quando a energia for retomada.

1.15 Indicador deerro

Se for detetada alguma condição anormal, sera做不到 umcottido de erro. O codo de erro é做不到utilizando os segmentos do RTC (piscam), que significa que sempre que ocorrerr um erro, o RTC não sera做不到 em vez docottido de erro. O formato docottido de erro sera o segunte:

Cólico de Erro DX

Descrição doerro
Sensor de Divisão Aberto ou Curto E1
Sensor da Bobina Interior Aberto E2
Sensor da Bobina Exterior Aberto E3
Sobrecarga do Compressor/Sensor da Bobina Interior Curto/Sensor da Bobina Exterior Curto E4
Fuga de Gás E5
Erro da bomba de água E6
Sensor de Bobina Exterior Existe (modelo MS) E7
Erro de Hardware(pino do interruptor tíctil muito) E8
Erro de Resposta da Ventoinha Interior E9
Erro EEPROM EE

Cólico de Erro CW

Descrição doerro
Sensor de Divisão Aberto ou Curto E1
Sensor da Água no Tubo Aberto ou Curto	E2
Temperatura da Água no Tubo Fraca	E4
Temperatura da Água no Tubo Má/Falha	E5
Erro da bomba de água	E6
Erro de Hardware (pino do interruptor tíctil pouco)	E8
Erro de Resposta da Ventoinha Interior	E9

Diagnóstico De Falhas (Só para o invorsor)

Se não houver nenhuma condição anormal detectada, o controlador com fios ARCWB fara com que o)córgo deerro piseque.

Código DE ERRO	SIGNIFICADO
00	NORMAL
A1 ERRO	O PCB INTERNO
A3 BOM	MBA DE DRENAGEM ANORMAL
A5	ANTICONGELAMENTO (REFRIGERACÇÃO)/PERMUTADOR DE CALOR (AQUECIMENTO)
A6 MOTOR	DA VENTILACÇÃO INTERIOR ANORMAL
AH	LIMPEZA ELECRICA DO AR ANORMAL
C4	PERMUTADOR DE CALOR INTERIOR (1) TERMISTOR CURTO/ABERTO
C5	PERMUTADOR DE CALOR INTERIOR (2) TERMISTOR CURTO/ABERTO
C7	ERRO DO INTERRUPTOR DE LIMITE DA GRELHA DE VENTILACÇÃO
C9	TERMISTOR CURTO/ABERTO DE INTERIOR
Códigos DE ERRO	SIGNIFICADO
E1 ERRO	PCB EXTERNO
E3 PROTEÇÃO DE ALTA PRESSão
E4 PROTEÇÃO DE BAIXA PRESSão
E5 MOTOR DO COMPRESSOR BLOQUEADO/COMPRESSOR SOBRECARREGADO
E6 ERRO NO ARRANQUE DO COMPRESSOR
E7 BLOQUEIO DO MOTOR DA VENTILACÇÃO DC EXTERIOR
E8 SOB RECORRENTE DA ENTRADA AC
E9 ERRO EXV
EA ERRO DA VÁLVULA DE 4 VIAS
F3 SOB REAQUECIMENTO DO TUBO DA DESCARGA
F6 SOB REAQUECIMENTO DO PERMUTADOR DE CALOR
HO ERRO DO SISTEMA DO SENSOR DO COMPRESSOR
H3 ERRO DO INTERRUPTOR DA ALTA PRESSão
H6 ERRO DA DETECÇÃO DE RESPOSTA DO COMPRESSOR
H7	MOTOR DA VENTILACÇÃO SOBRECARREGADO/COM SOBREINTENSIDADE/Sensor ANORMAL
H8 ERRO SENSOR CORRENTE AC
H9 TERMO MISTOR CURTO/ABERTO DO AR EXTERIOR
J1 ERRO DO SENSOR DE PRESSão
J3	TERMISTOR DO TUBO DE DESCARGA DO COMPRESSOR CURTO/ABERTOMAL POSICIONADO
J5 TERMISTOR CURTO/ABERTO DO TUBO DE SUCCAO
J6 TERMISTOR CURTO/ABERTO DO PERMUTADOR DE CALOR EXTERIOR
J7 TERMISTOR CURTO/ABERTO DO PERMUTADOR DE CALOR SUBREFRIGERANTE
J8 TERMISTOR CURTO/ABERTO DO TUBO LÍQUIDO
J9 TERMISTOR CURTO/ABERTO DO TUBO DE GÁS
L1 ERRO PCB EXTERNO DO INVERSOR
L3 SOB REAQUECIMENTO DA CAIXA DE CONTROLLO EXTERIOR
L4 SOB REAQUECIMENTO DA CUBA DE CALOR
L5 ERRO IPM/ERRO IGBT
L8 SOB REINTENSIDADE DO COMPRESSOR DO INVERSOR
L9 PREVENÇAO DA SOBREINTENSIDADE DO COMPRESSOR
LC ERRO DE COMUNICAÇÃO (CONTROLPCB EXTERIOR E PCB DO INVERSOR)
P1 ABRIR FASE OU DESEQUILIBRIO DA TENSÃO
P4 TERMISTOR CURTO/ABERTO DA CUBA DE CALOR
PJ ERRO DA DEFINÇÃO DE CAPACIDADE
U0 GÁS INSULFICIENTE
U2 TENSAO DC FORA DO LIMITE
U4 ERRO DE COMUNICAÇÃO
U7 COMMUNICATION ERROR (OUTDOOR CONTROL PCB AND IPM PCB)
UA ERRO DA INSTALAÇÃO
UF	INSTALAÇÃO ERRADA DA TUBAGEM E CABLAGEM/CABLAGEM INCORRECTA/GÁS INSULFICIENTE
UH ANTICONGELAMENTO (OUTRAS SALAS)

2.0 DEFINICAO DE HARDWARE

A unidade tem opçao de 2 jumpers para controlar a funcao do quadro.

Tabela 2,0: Sumário das definições de Hardware

OPCÂO Com	Jumper Sem Jumper
Definir intervalo de temperatura	Definir intervalo de temp. entre 20°C - 30°C	Definir intervalo de temp. entre 16°C - 30°C (Padão)
TURBO_quiet	Desativar velocidade turbo e silencio da ventoinha (Padão)	Ativar velocidade turbo e silencio da ventoinha

• Apenas aplicável ao modelos com caracteristicas Turbo ou Silencio incorporadas.

3.0 INSTALACAO

3.1 Acessórios

Os seguiñes accesórios está incluíd juntamente com este manual. No caso de fazer alguma coisa, entre em contacto com o vendedor imeditamente.

1. Controlador Remoto
2. Parafuso de madeira (2 peças) e parafuso da boaquina (2 peças)
3. Manual de instruções
4. Bateria

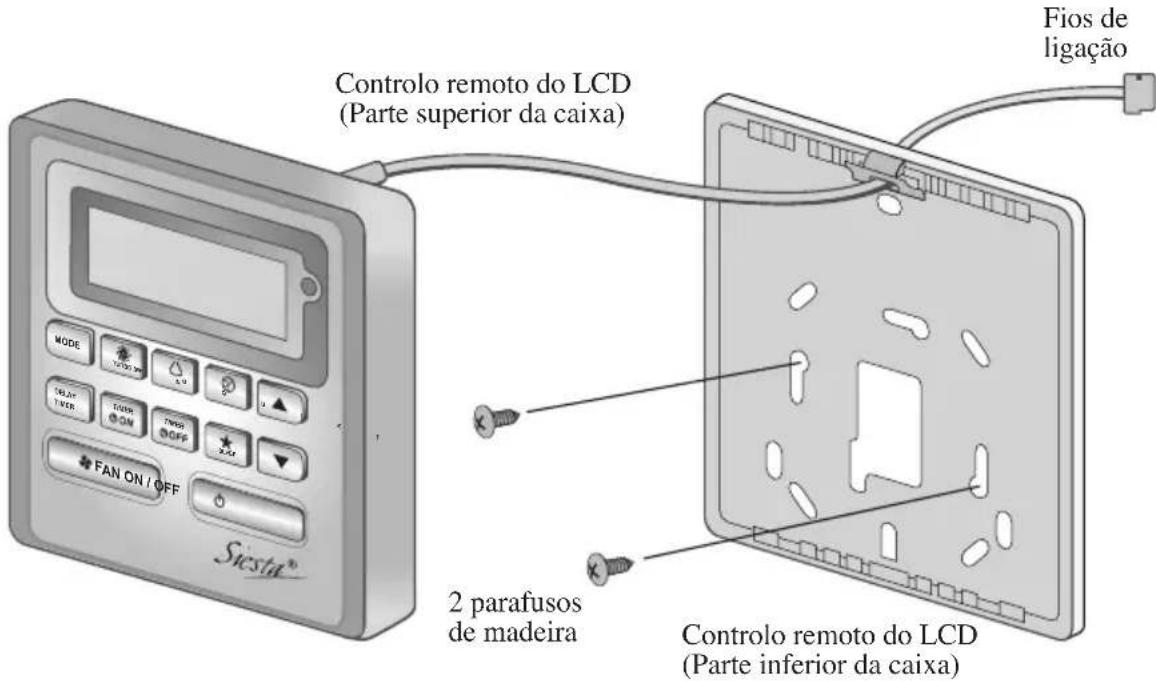

3.2 Guia de funciona passo a passo

I. Abrir primeiro o clip no topo do controlador seguido do clip em baixo. Remove a parte superior da caixa do controlador da parte de baixo.
II. Fixe a caixa inferior à parede com os 2 parafusos fornecidos. Depois inserin o fio de ligação atraves da ranhura na parte superior central da caixa como muito.
III. Volte a inserir o clip inferior primeiro e(depais encaixe a parte superior.
