BEDIENUNGSANLEITUNG ACQ100DV1 DAIKIN

Bedienungsanleitung Drahtloses Handgerät

Deutsch

Vorschriften zur Entsorgung

Die mit dem Steuergerat mitgliefferten Batterien sind mit dieser Symbol gekommenzeichn.

Das bedeutet, dass die Batterien nicht im unsortierten Hausmull entsorgt werden dürten.

Befindet sich unter dem Symbol ein chemisches Symbol, so bedeutet这点es chemische Symbol, dass die Batterie Schwermetall oberhalb einer bestimmten Konzernatoren gleichhalt.

Mogliche Symbole fur Chemikalien:

■Pb:Blei（>0.004%）

Leere Batterien werden in einer speziellen Aufbereitungsanlage verarbeitet. Mit einer korreklen Entsorgung halten Sie, möglicher negativen Folgen für die Umwelt und die menschliche Gesundheit vorzubeseugen. Fragen Sie ihre Behörde vor Ort nach weiteren Informations.

Batterij

1)Type:AAA.R09

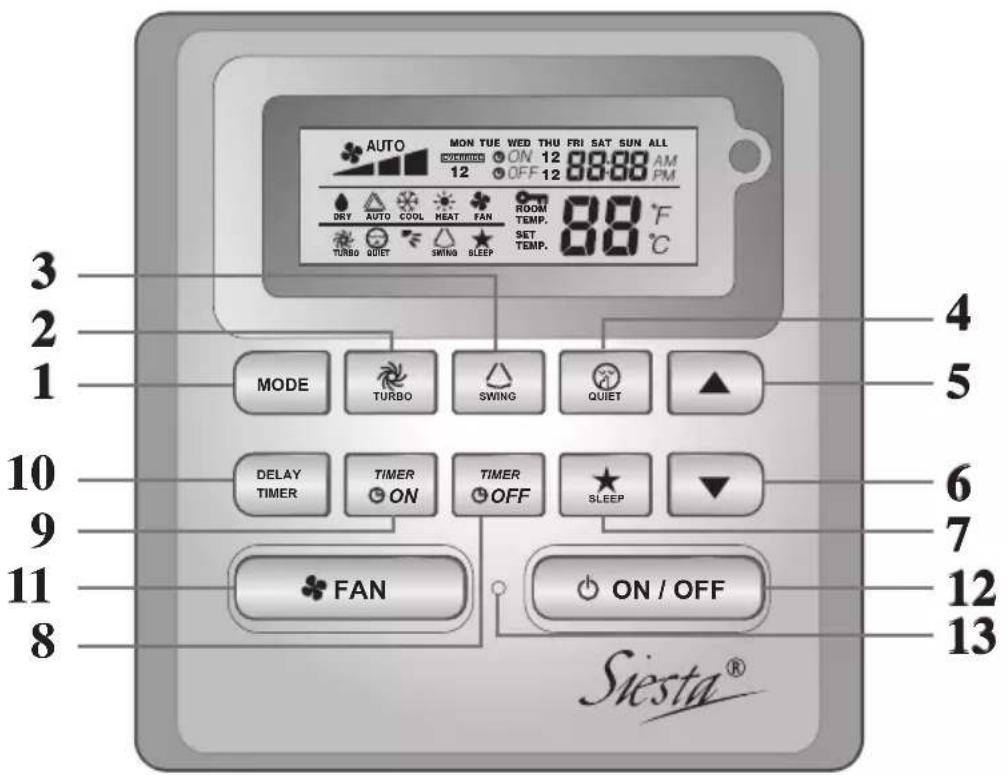

ARCWB Controller-Anzeige

NO	TASTE FUNKTION
1.	MODE Auswahr der Steuerung für Betriebsmodi (Cool (Kühlen) / Heat (Heizen) / Auto (Auto) / Dry (Trocknen) / Fan (Ventilator))
2.	TURBO Aktivierung/Deaktivierung der Turbo-Funktion
3.	SWING Pendelsteuerung aktivieren/deaktivieren Taste halten zur Änderung des Swing-Modus
4.	QUIET Aktivierung/Deaktivierung der Ruhefunktion
5.	SET TEMP UP Eingestellte Temperatur in °C oder °F erhöhen
6.	SET TEMP DOWN Eingestellte Temperatur in °C oder °F erhöhen
7.	SLEEP Aktivierung/Deaktivierung der Schlaffunktion
8.	OFF TIMER Einschalten/Ausschalten der OFF TIMER-Einstellungsmodus von Ereignis 1 und 2
9.	ON TIMER Einschalten/Ausschalten der ON TIMER-Einstellungsmodus von Ereignis 1 und 2
10.	DELAY TIMER Timer aktivieren/deaktivieren
11.	FAN	Auswahr der Steuerung für Ventilatorgeschwindigkeiten (Auto (Auto)/ High (Hoch)/ Med (Mittel)/ Low (Niedrig))
12.	ON/OFF	An/Aus des Geräts mit Lösung aller Timer-Funktionen
13.	REELLE ZEITUHR (RTC)	Einschalten/Ausschalten des Einstellungsmodus der reellen Zeituhr (RTC)

HINWEIS:

Turbo- und Ruhefunktion sind nur bei ausgewählten Modellen verfügbar.

BEDIENUNGSCANLEITUNG

1.1 MODE-Taste (MODUS)

Die MODE-Taste betätigten, um den Betrieb von COOL (KÜHL), HEAT (WARM), AUTO (AUTO), DRY (TROCKEN) oder FAN (GEBLASE) umzuschalten. Sehen Sie auf dem Display nach, in welchem Modus sich die Steuerung befindet. HEAT (WARM), AUTO (AUTO) und DRY (TROCKEN) sind nur für ausgewählte Modèle verfügbar.

1.2 TURBO Ventilatorgeschwindigkeit

Drücken Sie einmal die TURBO-Taste, um die Turbo-Geblasedrehzahl zu aktivieren. Das Turbo-Symbol wird angezeigt. Um die Turbo-Geblasedrehzahl zu deaktivieren und wieder zur vorherigen Geblasedrehzahl zurückzukehren, drücken Sie erneut einmal die Turbo-Taste. Wenn der Benutzer die FAN-Taste oder die QUIET-Taste druckt oder das Gerät ausschaltet, wird die Turbo-Geschwindigkeit deaktiviert. Diese Geschwindigkeit ist nur bei ausgewählten Modellen im COOL-(Kuhl-) und HEAT-(Heiz-)Modus verfügbar.

1.3 Automatische Luftschwingung

• Durch Betätigkeiten des SWING-Knopfs wird die automatische Luftschwingungsfunktion aktiviert.
• Damit die Luft in eine bestimmte Richtung blast, wird der SWING Knopf betägt, danach warten, bis sich die Luftungsschlitze in die gewünschte Richtung bewegen und dann den Knopf nochmals betätigten.

Auswahrverfahren für Swing-Modus (für Kassette E Modelle)

• Drücken Sie die Taste SWING (△) für 4 Sekunden lang, um in das Feld des Einstellmodus zu gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE (F
• Drücken Sie die Temperaturtaste und um die Drehzahl von SWING MODE (F) von Swing-Modus 1 bis auf Swing-Modus 3 auszuwahlen.
• Folgende drei automatische Luftschwenkmodi (SWING MODE)stehen zur Verfugung:

Luftschwenkmodus 1 Luftschwenkmodus 2 Luftschwenkmodus 3

SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist.

Der Schwenkmodus wird durch these's Logo angezeigt:

• Falls sich keiner Modus innerhalb 4 Sekundenändert, Funktioniert das Gerät gemäß den ausgewählten SWING MODE

1.4 QUIET Ventilatorgeschwindigkeit

Drücken Sie einmal die QUIET-Taste, um die Ruhe-Geblasedrehzahl zu aktivieren. Das QUIET-Symbol wird angezeigt. Um die Ruhe-Geblasedrehzahl zu deaktivieren und wieder zur vorherigen Geblasedrehzahl zurückzukehren, drücken Sie erneut einmal die QUIET-Taste. Wenn der Benutzer die FAN-Taste oder die TURBO-Taste druckt oder das Gerät ausschalten, wird die Ruhe-Geschwindigkeit deaktiviert. Diese Geschwindigkeit ist nur bei ausgewählten Modellen im COOL-(Kuhl-) und HEAT-(Heiz-)Modus verfügbar.

1.5 ,“oder,“Temperatur-Einstell-Taste

Betätigten Sie die Temperaturtaste und stellen Sie die gewünschte Temperatur ein. Drücken Sie dazu einmal die Taste „▲“ oder „▼". Die Temperatur ändert sich um 1^ oder 1^ . Der standardmäßig einstellbare Temperaturbereich liegt zwischen 16^ und 30^ ( 60^ und 86^ ). Wenn die Option 20 - 30^ eingestellt ist, wird die Temperaturbereichsgrenze auf 20^ bis 30^ ( 68^ bis 86^ ) eingestellt. Durch gleichzeitiges Drücken beider Knöpfe wird die Temperatureinstellung zwischen Grad Celsius und Grad Fahrenheit umgeschaltet. Im FAN-Modus ist keine Temperatureinstellung zulässig (keine Einstellung der Temperaturanzeige). Es gibt keine Anzeige der Zimmertemperatur.

1.6 SLEEP Funktion

Drücken Sie die SLEEP-Taste, um die Schlummerfungtion zu aktivieren. Die SLEEP-Funktion ist im DRYund im FAN-Modus nicht verfügbar.

1.7 ,ON TIMER" und ,OFF TIMER"

Das Gerät hat 2 Ereignistimer, und während Timer 1 und Timer 2. Jedes Ereignis hat jeweils einen ON-TIMER und einen OFF-TIMER. Die Tastendruckfunktionen für Timer ON und Timer OFF werden in Tabelle 1,1 angezeigt.

Tabelle 1,1: Tastendruck- und Ereignissequenz für Timer ON und Timer OFF.

TIMER ON KEY (TIMER EIN-TASTE)		TIMER OFF KEY (TIMER AUS-TASTE)
ON Timer 1 ON	Timer 2 OFF Timer 1 OFF Timer 2
Deaktivieren Deaktivieren Deaktivieren Deaktivieren
Aktivieren Deaktivieren Aktivieren Deaktivieren
Deactivieren Aktivieren Deactivieren Aktivieren
Aktivieren Aktivieren Aktivieren Aktivieren

Alle Timer sind durch Ereignisse ausgelöste Timer und können durch die ON/OFF-Taste und die Override-Funktion deaktiviert werden.

Stellen Sie die Timer für Ereignis 1 und Ereignis 2 ein

Der Prozess für Timer ON und Timer OFF ist gleich.

1. Halten Sie die Taste Timer ON/OFF 3 Sekunden lang gedrück, um in den Timer-Einstellungsmodus zu wechseln. (Das Symbol ON 1 oder OFF 1 blinkt)
2. Drücken Sie UP oder DOWN, um zur Einstellung Timer 1 oder Timer 2 zu wahlen. (Wenn „1“ blinkt, bedeutet dies, dass momentan Timer 1 ausgewähl ist. Wenn „2“ blinkt, gibt dies an, dass derzeit Timer 2 ausgewähl ist)
3. Drucken Sie zur Bestätigung erneut die Taste Timer ON/OFF. (Als nachstes blinkt der Tag.)
4. Drücken Sie UP oder DOWN, um den Tag auszuwahlen.
5. Drucken Sie zur Bestätigung des Tags erneut die Taste Timer ON/OFF. (Als nachstes blinkt die Stunde)
6. Drücken Sie UP oder DOWN, um die Stunde zu ändern.
7. Drücken Sie zur Bestätigung der Stunde erneut die Taste Timer ON/OFF. (Als nachstes blinken die Minuten)
8. Drücken Sie UP oder DOWN, um die Minute zuändern.
9. Drücken Sie zur Bestätigung der Minute erneut die Taste Timer ON/OFF.

Die einzelnen Timer (Timer 1 ON oder Timer 1 OFF oder Timer 2 ON oder Timer 2 OFF) können nur separat nach Durchlaufen s amtierlicher 7 Schritte eingestellt werden. Falls während der Timer-Einstellung 5 Sekunden lang keine Tasteneingabe erfolgt, wird der Einstellungsmodus automatisch beendet, und es werden keine Änderungen vorgenommen.

Der ON/OFF-Timer wird jeweils nach 1 Minute überprüft.

Es wird nicht empfohlen, ON TIMER und OFF TIMER auf die gleichen Werte zu setzen. Sollet dies dennoch auftreten, wird der wirksame Timer mit Priorität behandelt (siehe Tabelle 1,2).

Beispiel:

ON TMR 2-Einstellungen: DAY (Tag) - TUE (Di), TIMER - 5.00pm (17 Uhr)

OFF TMR 1-Einstellungen: DAY (Tag) - TUE (Di), TIMER - 5.00pm (17 Uhr)

Ergebnis, wenn die RTC 5.00pm (17 Uhr) am TUE (Di) erreicht:

• wenn das Gerät eingeschaltet ist, keine Reaktion.

• wenn das Gerät ausgeschaltet ist, wird es eingeschaltet.

Tabelle 1,2: Timer-Priorität

Priorität Timer (Zeitdeinstellung)
1 (am hochsten) ONTM	R2
2 OFFTMR2
3 ONTMR1
4 (am niedrigsten) OFFTMR1

Bei IR-Empfang löscht die drahtlose IR-Fernbedienung die Einstellungen von ON TIMER 2 und OFF TIMER 2.

1.8 DELAY TIMER Funktion

Wenn Sie einmal die DELAY TIMER-Taste drucken, wird die Timer-Funktion für 1 Stunde aktiviert. Die Anzeige „OVERRIDE" wird auf dem LCD eingebrendet. Drucken Sie die Taste erneut und die Einstellung steigt auf 2 Stunden an. Die Anzeige „OVERRIDE" wird eingebrendet. Ein weiteres Drucken deaktiviert die Timer-Funktion. Nachdem der Timer beendet wurde, werden die Timer-Funktion deaktiviert und das Logo ausgeblendent. Alle anderen Timer werden fortgesetzt.

1.9 FAN Geschwindigkeitsfunktion

Die Geblasedrehzahl kann durch Drucken der FAN-Taste geändert werden:

Niedrig > Mittel > Hoch > Automatisch

*Die FAN-Geschwindigkeit ist im DRY-Modus nicht verfügbar.

1.10 ON/OFF (EIN/AUS) Taste

Beginn des Betriebs:

• Wenn Sie die ON/OFF-Taste drücken, zeigt das LCD das gesamte Display an und das Gerät wird eingeschaltet.

Abschalten des Betriebs:

• Wenn Sie die ON/OFF-Taste drücken, zeigt das LCD nur die reelle Zeituhr an und das Gerät wird ausgeschaltet.

1.11 Starteinstellungen

Das Gerät wird mit den letzten Einstellungen der Hauptplatine eingeschaltet. Wenn keine Informationen über den letzten Zustand verfügbar sind, verwendet das Gerät die Standardeinstellungen. Die Standardeinstellungen finden Sie nachstehend:

Gerat: Aus

Modus: Kühlen

Ventilatorgeschwindigkeit: Hohe

Luftschwenkmodus: Standard

Timer: Ausschalten

Turbo: Ausschalten

Ruhe (Quiet): Aus

Schlummerfunktion (Sleep): Aus

Löschen (Override): Ausschalten

1.12 Anzeige der reellen Zeituhr (RTC)

Die RTC-Uhr wird während des ON- oder OFF-Zustands des Geräts auf dem Bildschirm angezeigt, außer bei Stromausfälle oder Fehlermeldungen.

RTC-Einstellung wahlen

1. Drücken Sie einmal die RTC-Taste, um den RTC-Einstellungsmodus zu aktivieren. (Der Tag blinkt.)
2. Drücken Sie UP oder DOWN, um den Tag auszuwahlen.
3. Drücken Sie zur Bestätigung des Tags erneut die Taste RTC. (Als{nachstes blinkt die Stunde.)
4. Drücken Sie UP oder DOWN, um die Stunde zu ändern.
5. Drucken Sie zur Bestätigung der Stunde erneut die Taste RTC. (Als nachstes blinken die Minuten.)
6. Drücken Sie UP oder DOWN, um die Minute zuändern.
7. Drücken Sie zur Bestätigung der Minute erneut die Taste RTC.

RTC kann nur nach Durchlaufen s amlicher 7 Schritte eingestellt werden. Falls während der RTC-Einstellung 5 Sekunden lang keine Tasteneingabe erfolgt, wird der Einstellungsmodus automatisch beendet, und es werden keine Änderungen an der Einstellung vorgenommen.

1.13 Tastensperre

Die Tastensperrfunktion sperrt alle Änderungen der Einstellungen. Wenn Sie 5 Sekunden lang sowohl die TURBO- als auch die QUIET-Taste gedrückt halten, wird die Tastensperre aktiviert/deaktiviert und „KEYLOCK“ wird auf dem LCD ein-/ausgeblendet. Wenn alle Tasten gespert sind, konnen (zum Entsperren) nur die Tasten ON/OFF, TURBO und QUIET betätig werden.

1.14 Netzausfallschutz

Der Netzausfallschutz wird benötigt, um die RTC und die für 7 Tage programmierbaren Timereinstellungen für jeder neu eingelegten Satz Batterien mindestens für 1 Monatfortwährend beizubehalten, während das Gerät abgeschaltet ist. Für Geräte ohne Netzausfallschutz ist die Standardeinstellung 12:00 a.m. am Montag, und der Timer wird gelöscht, wenn das Gerät wieder angeschaltet wird.

1.15 Fehleranzeige

Wird ein anormaler Betriebszustand entdeckt, wird eine Fehlermeldung angezeigt. Die Fehlermeldung wird mithilfe der (blinkenden) RTC-Segmente angezeigt. Das bedeutet, wenn ein Fehler auftritt, wird anstelle der RTC die Fehlermeldung eingebrendet. Das Format für die Fehlermeldung lautet wie folgt:

DX-Fehlermeldung

Fehlerbeschreibung
Raum-Sensor öffnet oder schließt kurz E1
Sensor des Innen-Ventilators öffnet E2
Sensor Außen-Ventilator öffnet E3
Kompressor überlastet/ Sensor Außen-Ventilator schließt kurz/ Sensor Außen-Ventilator schließt kurz	E4
Gas strömt aus. E5
Wasserpumpe defekt E6
Es gibt einem Sensor für den Außen-Ventilator (MS Modell) E7
Hardware-Fehler (Nadel des Takt-Schalters schließt Kurz) E8
Innenventilator-Rückmeldungsfehler E9
EEPROM-Fehler EE

CW-Fehlermeldung

Fehlerbeschreibung
Raum-Sensor öffnet oder schließt kurz E1
Rohrwasser-Sensor öffnet oder schließt kurz E2
Falsche Rohrwassertemperatur E4
Rohrwasser-Temperatur schlecht oder fehlerhaft	E5
Wasserpumpenfehler	E6
Hardware-Fehler (Nadel des Takt-Schalters schließt Kurz)	E8
Innenventilator-Rückmeldungsfehler	E9

Fehlerdiagnose (Nur für inverter)

Wird ein abnormaler Zustand entdeckt, so zeigt der Controller ARCWB den jeweiligen Fehlercode mittels Blinken an.

FEHLER-MELDUNG	BEDEUTUNG
00	NORMAL
A1	LEITERPLATTENFEHLER DER INNENEINHEIT
A3	ABLAUFPUMPE ANOMAL
A5	FROSTSCHUTZ (KÜHLUNG)/WärMEAUSTAUSCHER ÜBERHITZT (HEIZUNG)
A6	INNENLÜFTER, MOTOR ANOMAL
AH	FEHLER AN ELEKTRO-LUFTREINIGER
C4	INNENRAUMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C5	INNENRAUMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C7	FEHLER AN ENDSCHALTER DER LUFTKLAPPE
C9	INNENRAUMTHERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
E1 AUSSEN-PBC-FEHLER
E3 HOCHHDRUCKSCHUTZ
E4 NIEDERDRUCKSCHUTZ
E5 KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET
E6 KOMPRESSOR-ANLAUFFEHLER
E7 DC-AUSSENVENTILATORMOTOR VERRIEGELT
E8 AC-EINGANGSSTROM ZU HOCH
E9 EXVFEHLER
EA VIERWEGVENTILFEHLER
F3 AUSLASSROHR ÜBERHITZT
F6 WärMEAUSTAUSCHER ÜBERHITZT
HO KOMPRESSORENSensor-SYSTEMFEHLER
H3 FEHLER AN HOCHHDRUCKSCHALTER
H6 KOMPRESSOR-FEEDBACK-ERFASSUNGSEFHLER
H7 VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER
H8 AC-STROM-SENSORFEHLER
H9 AUSSENLUFT-THERMISTOR KURZ/OFFEN
J1 FEHLER AN DRUCKFÜRHLER
J3 KOMPRESSORABLUTFROHR-THERMISTOR KURZ/OFFEN/VERLEGT
J5 KURZSCHLUSS/unterBRECHUNG AN ANSAUGTHERMISTOR
J6 AUSSENTÜRWÄRMEAUSTAUSCHER KURZ/OFFEN
J7 KURZSCHLUSS/unterBRECHUNG AN UNDERKÜHLUNGSTHERMISTOR DES WÄRMETAUSCHERS
J8 FLÜSSIGKEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN
J9 GASLEITUNGSROHR-THERMISTOR KURZ/OFFEN
L1 FEHLER AN LEITERPLATTE DES INVERTERS
L3 STEURKASTEN AUSSEN ÜBERHITZT
L4 KÜHLKÖRPER ÜBERHEIZT
L5 IPMFEHLER/IGBT FEHLER
L8 ÜBRSPANNUNG AN INVERTERKOMPRESSOR
L9 ÜBRSPANNUNGSSCHUTZ AM KOMPRESSOR
LCÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER)
P1 OFFENE PHASE ODER SPANNUNG SUntERSCHIEDE
P4 KÜHLKÖRPER-THERMISTOR KURZ/OFFEN
PJ FEHLER BEI LEISTUNGSEINSTELLUNG
U0 GASUNGENÜGEND
U2 DC-SPANNUNG NICT IM NORMALBEREICH
U4 KOMUNIKATION, FEHLER
U7 KOMUNIKATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN)
UA INSTALLATIONSFEHLER
UFFEHLERHAfte VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS
UH FROSTSCHUTZ (ANDERE RÄUME)

2.0 HARDWARE-EINSTELLUNG

Das Gerät verfügbar über 2 Überbrückungsschalter-Optionen zur Steuerung der Schalttafelfunktion.

Tabelle 2.0: Zusammenfassung der Hardware-Einstellungen

OPTION Mit	Überbrückungsschalter Ohne Überbrückungsschalter
Temp.-Bereich einstellen	Temp.-Bereich von 20°C - 30°C einstellen	Temp.-Bereich von 16°C - 30°C einstellen (Standard)
TURBO_quiet	Turbo- und Ruhe-Gebläsedrehzahl deaktivieren (Standard)	Turbo- und Ruhe-Gebläsedrehzahl aktivieren

• Triff nur auf Modelle mit integrierten Turbo- oder Ruhefunktionen zu.

3.0 INSTALLATION

3.1 Zubehör

Folgendes Zubehor wird zusammen mit diesen Handbuch mitgeliefert. Sollte etwas fehlen, wenden Sie sichotide sogleich an ihren Fachhändler.

1. Fernbedienung
2. Holzschauben (2 Stück) & Maschinenschrauben (2 Stück)
3. Gebrauchsanweisung
4. Batterie

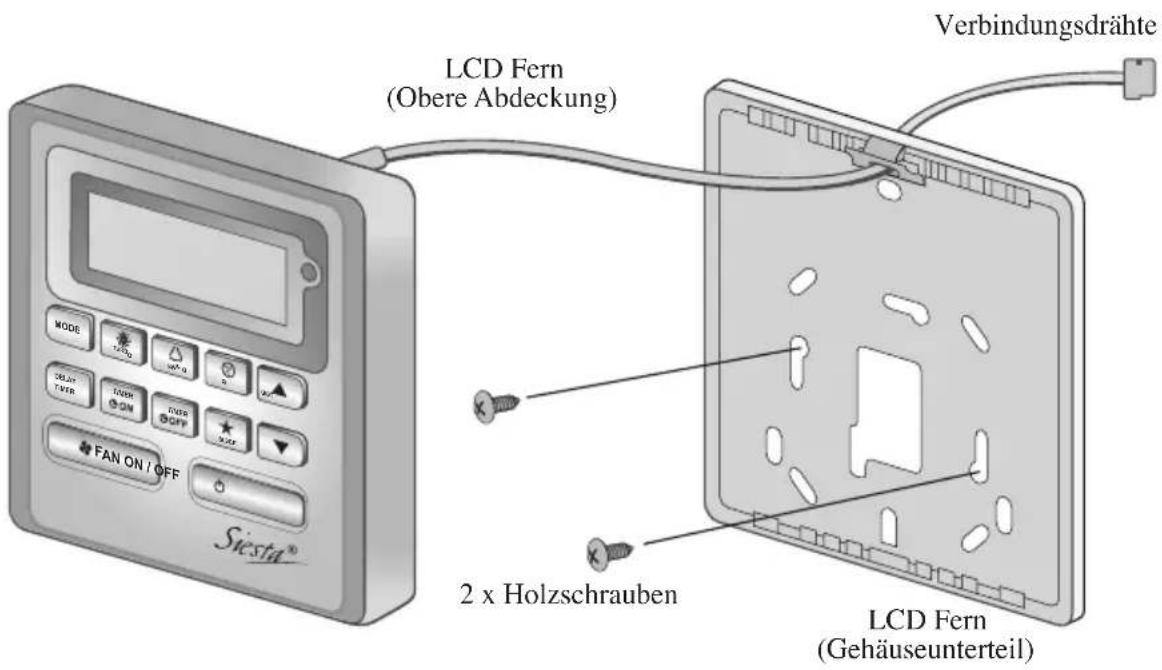

3.2 Installierungsschritte

I. Offnen Sie zuerst den Clip an der Oberseite des Controllers, gefolggt vom Clip an der Unterseite. Entfernen Sie das Gehäuseoberteil des Controllers vom Unterteil des Gehäuses.
II. Befestigen Sie das Unterteil des Gehäuses mit den beiden mitgelieferten Schrauben an der Wand. Führn Sie danach die Verbindungssträhe durch den Schlitz oben in der Mitte des Gehäuses, wie unter gezeigt, ein.
III. Führn Sie dann zuerst wieder den unteren Clip ein, und rasten Sie anschließend das obere Teil ein.

MITTEILUNG

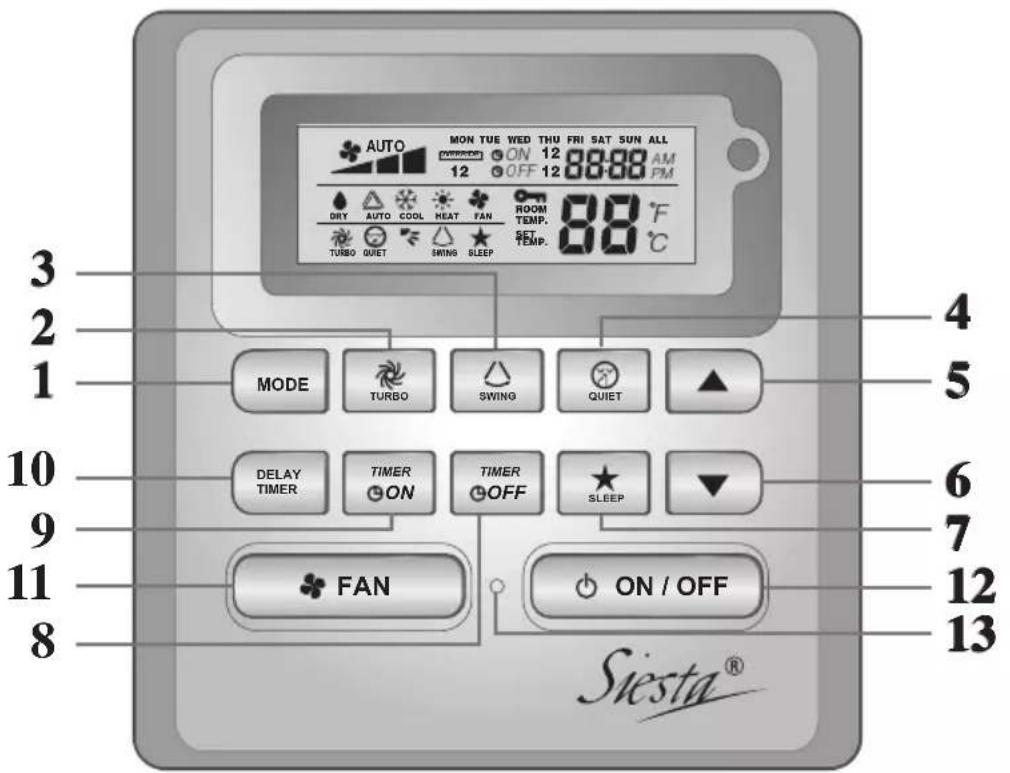

Aanduiding ARCWB Controller
