Tipo de produto	Fogão a gás externo
Marca	Orbegozo
Modelo	FO 6400
Categoria	Fogão a gás
Utilização	Exterior apenas
Número de queimadores	3
Queimador grande (esquerdo)	Potência 2,62 kW – Injetor 0,8 mm
Queimador grande (direito)	Potência 2,62 kW – Injetor 0,8 mm
Queimador central	Potência 1,76 kW – Injetor 0,69 mm
Potência total	7 kW
Tipo de gás compatível	Butano (G30) / Propano (G31)
Pressão de alimentação butano	28-30 mbar
Pressão de alimentação propano	37 mbar
Conexão de gás	Mangueira flexível normalizada (máx. 1,5 m)
Regulador necessário	Sim, homologado para a pressão indicada
Botijão de gás máx.	12,5 kg
Material principal	Esmalte e aço
Segurança	Utilização ao ar livre, não mover durante o funcionamento, manter afastado de materiais inflamáveis
Manutenção	Limpeza regular com água e sabão, secagem com pano macio
Limpeza dos queimadores	Água e sabão, verificar orifícios não obstruídos
Garantia	Conforme a legislação em vigor
Assistência técnica	Site Orbegozo
Limitações	Não utilizar em ambientes internos, não modificar o aparelho

Perguntas frequentes - FO 6400 Orbegozo

Como conectar o botijão de gás ao fogão Orbegozo FO 6400?

Utilize uma mangueira flexível normalizada com comprimento máximo de 1,5 m. Fixe a mangueira no bocal de entrada de gás e no regulador usando duas braçadeiras de fixação. O regulador deve ser homologado para uma pressão de saída de 28-30 mbar (butano) ou 37 mbar (propano). Coloque o botijão em uma superfície estável e monte o regulador. Verifique o vedação com água saboneteira.

Como verificar se há vazamento de gás?

Aplique água saboneteira com um pincel nas conexões (união da mangueira com o fogão e o regulador). Se aparecerem bolhas, há vazamento de gás. Nunca use chama para detectar vazamento.

O que fazer em caso de cheiro de gás?

Desligue imediatamente o queimador. Feche a válvula do botijão para cortar o fornecimento de gás. Entre em contato com seu fornecedor de gás ou um técnico especializado. Não utilize o aparelho até que o vazamento seja reparado.

Posso usar este fogão em ambientes internos?

Não, o aparelho deve ser usado apenas ao ar livre em local bem ventilado. Não foi projetado para uso em ambientes internos ou espaços fechados.

Como acender os queimadores do fogão?

Abra o regulador do botijão. Para acender um queimador, pressione e gire o manípulo correspondente no sentido horário ou anti-horário conforme o lado. Use um isqueiro elétrico aproximando-o do queimador enquanto mantém o manípulo pressionado. Nunca coloque o rosto acima do fogão durante o acendimento.

Como limpar os queimadores sujos?

Lave os queimadores com água saboneteira, enxágue e seque cuidadosamente. Verifique se os orifícios da tampa não estão obstruídos. Nunca use objetos metálicos para desobstruir os orifícios, pois isso pode alargá-los. Use ar comprimido se necessário.

Que tipo de gás usar e a que pressão?

O aparelho funciona com gás butano (G30) ou propano (G31). A pressão de alimentação deve ser de 28-30 mbar para butano e 37 mbar para propano. Consulte a placa de características para confirmar.

Como fazer a manutenção do fogão para prolongar sua vida útil?

Limpe regularmente as partes esmaltadas ou pintadas com água e sabão, enxágue e seque com um pano macio. Não use produtos abrasivos. Verifique o estado da mangueira de gás regularmente e substitua-a antes da data de vencimento. Faça a revisão do aparelho pelo menos uma vez por ano por um técnico qualificado.

O que fazer se um queimador não acender?

Verifique se o botijão de gás está aberto. Certifique-se de que as cabeças dos queimadores estão corretamente posicionadas. Se o queimador ainda não acender, feche o manípulo, aguarde 5 minutos para o gás dissipar e tente novamente. Se o problema persistir, entre em contato com o serviço técnico.

Quais precauções de segurança são essenciais?

Utilize o aparelho apenas ao ar livre. Nunca mova o aparelho em funcionamento ou ainda quente. Mantenha as crianças afastadas. Feche o fornecimento de gás após cada uso. As partes acessíveis podem ficar muito quentes, use luvas de proteção. Nunca modifique o aparelho.

MANUAL DE UTILIZADOR FO 6400 Orbegozo

Leia este manual cuidadosamente antes de utiliser este aparelho e guarde-o para consulta futura. So assim, poder ater osmelores resultados e a maxima segurarca nautilização.

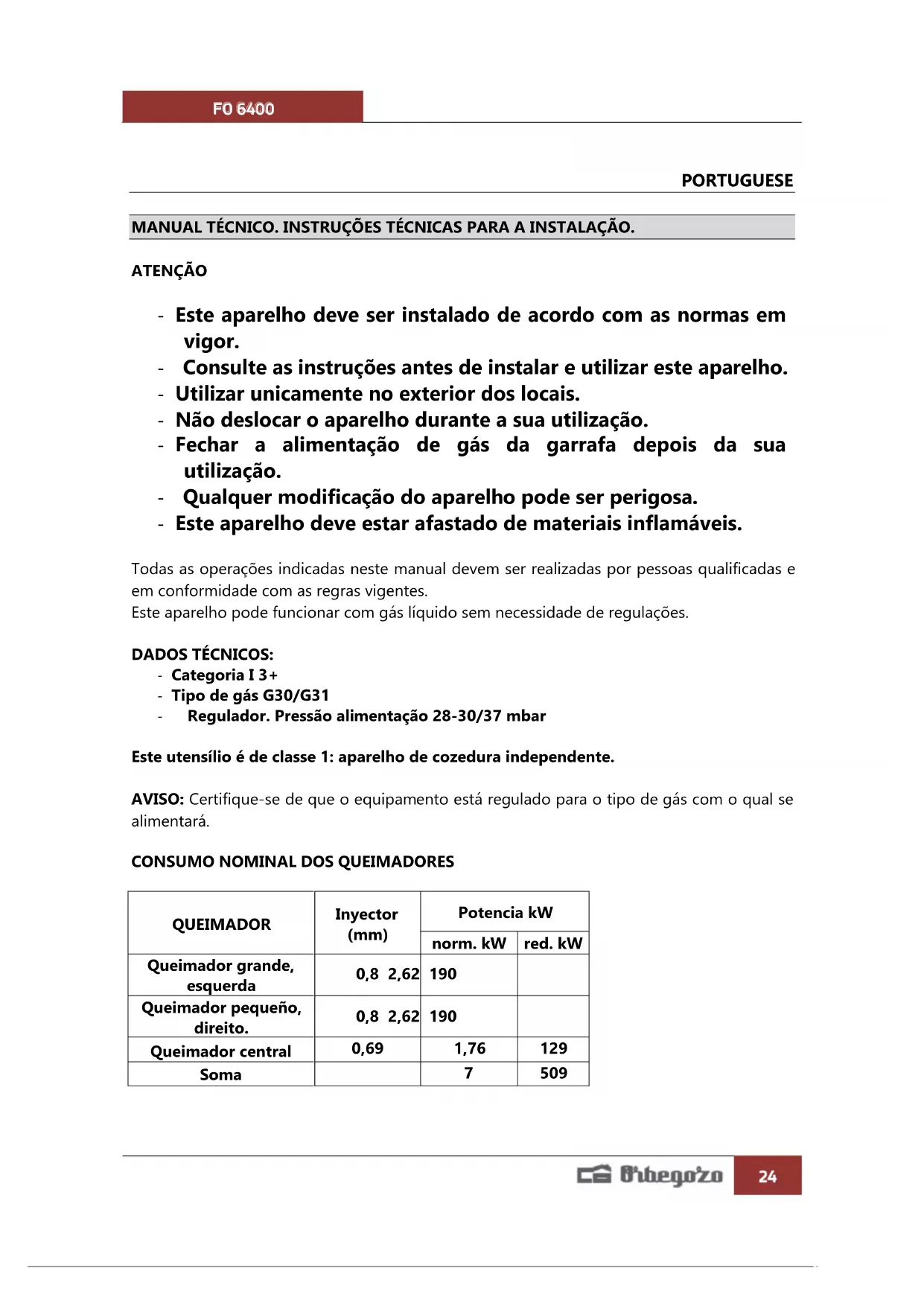

MANUAL TECNICO. INTRUCCIONES TECNICAS PARA LA INSTALLACION.

ATENCIón

• Este aparecido deve ser instalado de acordo com as normas em vigor.
• Consulte as instruções antes de instalar e'utilizar este aparelho.
• Utilizar uniquamente no exterior dos locais.
• Não deslocar o aparecido durante a sua'utilisation.
• Fechar a alimentação de gás da garrafa(beforea sua Utilização.
• Qualquer modificacao do aparecido pode ser perigosa.
• Este aparelho deve estar afastado de materiais inflamáveis.

Todas as operações indicadas neste manual devem ser realizadas por pessoas qualificadas em conformidade com as regras vigentes.

Este aparecido pode functionar com gás liquido sem necessidade de regulações.

DADOS TECNICOS:

• Categoria I 3+
• Tipo de gás G30/G31
• Regulador. Pressão alimentação 28-30/37 mbar

Este utensilio é de classe 1: aparelho de cozedura independente.

AVISO: Certifique-se de que o equipoamento está regulado para o tipo de gás com o qual se alimentará.

INSTALAÇÃO DO APARELHO

Este aparelho deve ser instalado somente em exteriores.

Antes da instalacao, certifique-se de que a natureza e pressao do gas e a regulacao do aparelho são compatveis.

As condições de regulação deste aparecido devem estar inscritas sobre a etiqueta (ou a placar de caracteristicas).

O suporte deve resistir a una temperatura de polo 80 graus C.

A instalacao do aparecido deve ser feita em conformidade com as normas de instalacao vigentes em Espanha.

Todas as operações indicadas neste manual devem ser realizadas por pessoas qualificadas em conformidade com as regras vigentes.

LIGACAO DO GÁS

Este aparecido possui uma etiqueta, localizada na parte posterior da cozinha de gás, com a indicação e pressão do gás.

Antes de acender o aparelho verificar se este está preparado para o tipo de gás e pressão de que dispõe.

Para fazer functional o fogão deve dispar de:

• 1 Garrafa de gás, acondicionado unicamente por Distribuidores Oficiais, segundo o gás indicado na placá de característica.
• 1 Regulador de pressão homologado e indicaço na placá de caractéristicas.
• 1 Tubo flexivel normalizzato para gás de una longitude Máxima de 1,5 m.
• 2 Flanges de parafuso para o tubo flexivel.

Conectar o tubo flexivel na pipeta de entrada de gás no fogão e no regulator, assegurando a estanqueidade mediante as 2 flanges com parafuso.

Situar a garrafa sobre uma superficie estável e montar o regulador na garrafa. Certificque-se de que o tubo flexivel não fica em contacto com a cozinha e que não está submetido a esforços de torção. Depois de Abrir o regulador, verificque se não existem fugas de gás mediante aplicação de água saponácea com um pincel na união do tubo flexivel com a cozinha e o regulador. O aparecido de borbulhas assinala que existe uma fuga de gás.

A substituicao da garrafa deve ser feita afastados de qualquer fonte de inflamacao.

CONTROLO DA ESTANQUEIDADE

Depois da ligação do gás, é preciso controlar a estanqueidade das ligações. Para fazer este controlo, passarágua com sabão sobre os pontos de ligação; o aparecido de bolhas assinala que existe uma fuga.

NUNCA SE DEVEM USAR CHAMAS PARA PROCURAR AS FUGAS DE GÁS

ADVERTÉNCIAS PARA A UTILIZAZão

Se o fogao tiver sido deslocated sera necessario vericar se as tampas dos queimadores estao bem colocadas.

O aparelho funciona com gás BUTANO ou PROPANO 28-30/37 mbar.

• O aparecido e a botija de gás devem ser colocados num suporte plano num local arejado de materiais inflamáveis.
• Proteger a botija dos raios directos do sol e do aparelho.
• As botijas não devem ser guardadas em casa ou num ambiente não arejado, nem num sôtan.
• Este aparecido não é indicado a pessoas (incluidas crianças) cujas capacidades físicas, sensoriais ou mentalais está de alguma maneira reduzidas ou não tenham a experiencia suficiente ou com o conheçimento necessário do produits, a menos que sejam supervisionadas por uma pessoa competente durante a utilização do mesmo.
• Dever-se-á supervisionar as crianças para se certificate de que não brincam com este aparelho.
• PRECAUÇÂO: Para a segurarça das suascrianças não deixe material de embalagem (bolsas de plástico, cartão, polietileno etc.) ao seu alcance.

ATENÇA: não deslocar o aparecido durante o funciona ou quando estiver quente.

• Trocar os tubos de gás deteriorados ou porosos e substituí-los antes da data de vencimento indica no mesmo tubo. Os tubos não devem aparecer nenhum estrangulamento, às tem disso, devem ser instalados de maneira a que não possam sofrer nenhum esforço. Não DEVÉM ENTRAR em contacto com nenhuma parte quente.

• As operações de reparação e manutençao devem ser efectuadas por pessoal especializzato

• Qualquer modificacao ou alteracao poderia ser perigosa.

ADVERTÉNCIA: depuis da utilização, fechar imeditamente o queimador.

SE NOTAR ODR DE GÁS:

• Desligar o queimador
• Fechar a alimentacao do gás ou aparelho (torneira da botija)
• Chamar o fornecedor de gás ou pessoal especializzato.

O suporte não pode ser composto por materiais inflamáveis e deve resistir a uma temperatura de pelo menos 90^ C.

Advertência: Aconsehamos a verificar se o seu aparecido for instalado apropriadamente. Além disso é necessário que faça um controlo do aparecido pelo menos uma vez por ano eippo engloba examinar o estado do tubo de ligação, das torneiras, etc.

MANUTENÇA (por pessoal qualificado)

• Antes de realizar qualquer tipo de trabalho, é preciso fechar aorneira do gás de alimentação.
• Verificar regularamente o estado do tubo flexível de ligação e substituí-lo quando for necessário (data de vencimento).
• Para obter um bom funciona, verificar uma vez por ano as torneiras dos queimadores se for necessario, SUBSTITUI-LOS como mentionado: _ deslgue a ficha _ retire os queimadores _ desloque as tampas que guardam os parafudos da cobertura e a cozinha _ desaparafuse as tampas e substitua-as.

Depois de levar a cabo esta operação deve realizar-se uma verificacao para o caso de havar perdas de gás.

• Este aparecido deve ser instalado de acordo com as normas em vigor.
• Consulte as instruções antes de instalar e'utilizar este aparelho.
• Utilizar uniquamente no exterior dos locais.
• Não deslocar o aparecido durante a sua'utilisation.
• Fechar a alimentação de gás da garrafa(beforea sua Utilização.
• Qualquer modificacao do aparecido pode ser perigosa.
• Este aparelho deve estar afastado de materiais inflamáveis.

A capacidade da garrafa não pode superar 10kg

A placar indicadora com as caracteristicas encontrar-se na parte posterior do aparelho.

ADVERTÉNCIAS PARA A UTILIZAZão

Se o fogão tiver sido deslocated sera necessário verificar se as tampas dos queimadores está bem colocadas.

O aparelho referencia com gás BUTANO ou PROPANO 28-30/37 mbar.

• O aparelho e a botija de gás devem ser colocados num suporte plano num local arejado de materiais inflamáveis.

• Proteger a botija dos raios directos do sol e do aparelho.

• As botijas não devem ser guardadas em casa ou num ambiente não arejado, nem num sôtan.

• Este aparecido não é indicado a pessoas (incluidas crianças) cujas capacidades físicas, sensoriais ou mentalais está de alguma maneira reduzidas ou não tenham a experiencia suficiente ou com o conheçimento necessário do produits, a menos que sejam supervisionadas por uma pessoa competente durante a utilização do mesmo.
• Dever-se-á supervisionar ascriancas para se certificate de que não brincam com este aparelho.
• PRECAUÇÂO: Para a segurarça das suascrianças não deixe material de embalagem (bolsas de plástico, cartão, polietileno etc.) ao seu alcance.

ATENÇA: não deslocar o aparecido durante o funciona um quando estiver quente.

• Trocar os tubos de gás deteriorados ou porosos e substituí-los antes da data de vencimento indica no mesmo tubo. Os tubos não devem GPLar nenhum estrangulamento, às tem disso, devem ser instalados de maneira a que não possam sofrer nenhum esforço. NÃO DEVÉM ENTRAR em contacto com nenhum parte quente.
• As operações de reparação e manutençao devem ser efectuadas por pessoal especializzato
• Qualquer modificacao ou alteracao poderia ser perigosa.

ADVERTÉNCIA: depuis da utilização, fechar imeditamente o queimador.

SE NOTAR ODR DE GÁS:

• Desligar o queimador
• Fechar a alimentacao do gás ou aparelho (torneira da botija)
• Chamar o fornecedor de gás ou pessoal especializzato.
  O suporte não pode ser composto por materiais inflamáveis e deve resistir a uma temperatura de pelo menos 90^ C.

Advertência: Aconselhamos a verificar se o seu aparecido for instalado apropriadamente.

Além disso é necessário que faça um controlo do aparecido pelo menos uma vez por ano e也是如此 engloba examinar o estado do tubo de ligação, das torneiras, etc.

O fabricante recusa toda a responsabilitadne no caso de ma instalacao, ou utilizaon inapropriada do aparelho.

ADVERTÊNCIA: quando não necessitar de usar o aparecido, desligar imeditamente o queimador.

1. UTILIZACHO DO APARELHO DE 2-3 QUEIMADORES

O pulsador de commando encontrar-se sempre diente do queimador correspondente.

Seguir a indentação da placar frontal do aparelho.

2. EMPREGO DO RECIPIENTE

É necessário usar o punto de cozedura mais apropriado tendo em conta o diamétro da caçarola. A chama não deve ser maior que o fundo da panela. quando for possível, colocar a tampa na panela para obter uma poupança de energia.

Diâmetro aconselho do recipiente
Queimador	Recipiente
Central	10-19 cm
Central e Exterior	19-32 cm

ATENÇÃO: DEVEM-SE USAR LUVAS PROTECTORAS DURANTE A MANIPULACÇÃO DE ELEMENTOS ESPECIALMENTE QUENTES.

3. ACENDER OS QUEIMADORES

Apertar o pulsador correspondente e roda-lo em sentido contrario ao dos ponteiros do relógio.
Aproximar uma chama ao queimador para que se acenda.
- --Quando o queimador estiver aceso pode-se regular a chama segudo a cozedura desejada. Para a posicao Tmaxa girar o commando todo para a esquerda.

4.DESLIGAR OS QUEIMADORES

Depois da cozedura girar Completely o commando para a direita na posicao de "OFF" e fechar a passagem de gás da botija.

ATENÇÃO: AS PARTES PROTEGIDAS PELO FABRICANTE NÃO PODEM SER MANIPULADAS PELO UTILIZADOR.

LIMPEZA-MANUTENÇA

Para que possa conservar o seu aparecido em bom estado, é preciso que o limpe regular esmeradamente como se indica em seguida:

• Partes esmaltadas ou pintadas: lavar com agua e sabão, e em seguida, enchugar e secar com um pano suave. Não se devem utilizes substâncias abrasivas;
• Partes Cromadas: lavar com água e sabão, e em seguida, exhugar e secar. Se for necessário, utilizes detergentes liquidos apropriados mas nunca abrasivos.
• Queimador: fazer comágua e sabão, e secar:(before das limpeza, verificar se todos os orifícios da cobertura está limpos e livres.
• Limpar depuis de cada uso todas aquellas partes do queimador às quais se possa aceder.
• Não deixar nunca possíveis residuos na superficie.
• ATENÇA: não utilizes nunca produits deterentes abrasivos
• No caso de não utilizes a prolongada do braseiro voltar colocá-lo na sua embalagem e guardá-lo num local seco e limpo.
• Se os ponteiros dos queimadores e do tubo de Veturi estiverem obturados, não utilizes nunca objectos metalicos para libertá-los. Poder-se-ia modificar o diametro dos ponteiros provocando um mau functimento do aparelho. Utilizar, por exemplo, ar comprido.
• Para qualquer problema técnico entre em contacto com o instalador ou um专业技术 especializzato.
• Somente um专业技术 especializzato pode substituir os componentes ou qualquer parte do braseiro.

ADVERTÉNCIAS

• Se as torneiras se abriem ou fecharem com dificuldade, não devera para-las e delve-se chamar a assistência Tecnica.
• Contralr regularmente o estado da ligação do gás e se for necessário, substituía.
• Se não se utilizes o aparecido durante um longo periodo, fechar aorneira geral do gás.

GARANTIA

Este aparecido está coberto e tem direito à garantia legal de acordo com a leiisagem em vigor a partir da data de compra. Guarde o recibo de compra para poder reclamar o seu direito à garantia. Para encontrar o service mais proxies de sua localização, entre em conta atraves do segunte link da web: https://orbegozo.com/assistencia-technica/

Pararial qur type de consulta,duida ou incidente,pode contatar-nos atraves do nosso e-mail.
apresentado na pagina principal beside manual ou atraves do nosso service de assistencia tecnica em
https://orbegozo.com/contacto/

Orbegozo não se responsabiliza por componentes e acessórios que estejam sujeitos a desgaste devido ao uso, bem como compostos perecíveis ou deteriorados por uso indevido. Não não sera responsavel se o proprietário tiver modificado tecnicamente o dispositivo. Verifique as condições legais nonoxo site.
