Tipo de producto	Cocina a gas para exteriores
Marca	Orbegozo
Modelo	FO 6400
Categoría	Cocina a gas
Uso	Solo exterior
Número de quemadores	3
Quemador grande (izquierdo)	Potencia 2,62 kW – Inyector 0,8 mm
Quemador grande (derecho)	Potencia 2,62 kW – Inyector 0,8 mm
Quemador central	Potencia 1,76 kW – Inyector 0,69 mm
Potencia total	7 kW
Tipo de gas compatible	Butano (G30) / Propano (G31)
Presión de alimentación butano	28-30 mbar
Presión de alimentación propano	37 mbar
Conexión de gas	Manguera flexible normalizada (máx. 1,5 m)
Regulador requerido	Sí, homologado para la presión indicada
Botella de gas máx.	12,5 kg
Material principal	Esmalte y acero
Seguridad	Uso en exteriores, no mover en funcionamiento, mantener alejado de materiales inflamables
Mantenimiento	Limpieza regular con agua y jabón, secado con paño suave
Limpieza de quemadores	Agua y jabón, verificar orificios no obstruidos
Garantía	Conforme a la legislación vigente
Asistencia técnica	Sitio web Orbegozo
Limitaciones	No usar en interiores, no modificar el aparato

Preguntas frecuentes - FO 6400 Orbegozo

¿Cómo conectar la botella de gas a la cocina Orbegozo FO 6400?

Utilice una manguera flexible normalizada de una longitud máxima de 1,5 m. Fije la manguera en el conector de entrada de gas y en el regulador con dos abrazaderas. El regulador debe estar homologado para una presión de salida de 28-30 mbar (butano) o 37 mbar (propano). Coloque la botella sobre una superficie estable y monte el regulador. Verifique la estanqueidad con agua jabonosa.

¿Cómo verificar si hay una fuga de gas?

Aplique agua jabonosa con un pincel en las conexiones (unión de la manguera con la cocina y el regulador). Si aparecen burbujas, hay una fuga de gas. Nunca use una llama para detectar una fuga.

¿Qué hacer en caso de olor a gas?

Apague inmediatamente el quemador. Corte el suministro de gas cerrando la llave de la botella. Contacte a su proveedor de gas o a un técnico especializado. No use el aparato hasta que la fuga sea reparada.

¿Puedo usar esta cocina en interiores?

No, el aparato debe usarse únicamente en exteriores en un lugar bien ventilado. No está diseñado para uso en interiores o en un espacio cerrado.

¿Cómo encender los quemadores de la cocina?

Abra el regulador de la botella. Para encender un quemador, presione y gire la perilla correspondiente en sentido horario o antihorario según el lado. Use un encendedor eléctrico acercándolo al quemador mientras mantiene la perilla presionada. Nunca coloque su rostro sobre la estufa al encender.

¿Cómo limpiar los quemadores obstruidos?

Lave los quemadores con agua jabonosa, enjuague y seque cuidadosamente. Verifique que los orificios de la tapa no estén obstruidos. Nunca use objetos metálicos para destapar los orificios ya que podría agrandarlos. Use aire comprimido si es necesario.

¿Qué tipo de gas usar y a qué presión?

El aparato funciona con gas butano (G30) o propano (G31). La presión de alimentación debe ser de 28-30 mbar para el butano y de 37 mbar para el propano. Consulte la placa de características para confirmar.

¿Cómo mantener la cocina para prolongar su vida útil?

Limpie regularmente las partes esmaltadas o pintadas con agua y jabón, enjuague y seque con un paño suave. No use productos abrasivos. Verifique el estado de la manguera de gas regularmente y reemplácela antes de la fecha de caducidad. Haga revisar el aparato al menos una vez al año por un técnico cualificado.

¿Qué hacer si un quemador no se enciende?

Verifique que la botella de gas esté abierta. Asegúrese de que las cabezas de los quemadores estén correctamente colocadas. Si el quemador aún no se enciende, cierre la perilla, espere 5 minutos para que el gas se disipe, luego vuelva a intentarlo. Si el problema persiste, contacte al servicio técnico.

¿Qué precauciones de seguridad son esenciales?

Use el aparato solo en exteriores. Nunca mueva el aparato en funcionamiento o si aún está caliente. Mantenga a los niños alejados. Cierre el suministro de gas después de cada uso. Las partes accesibles pueden volverse muy calientes, use guantes de protección. Nunca modifique el aparato.

MANUAL DE USUARIO FO 6400 Orbegozo

Avenida de Santiago, 86 30007 Munda, España

[e-mail]

www.orbegozo.com

MADE IN P.R.C.

Lea atentamente este manual antes de utiliser este aparato y guardelo para futuras consultas. Sólo asipodrá Obtener los最好的 resultados y la maxima seguridad de uso.

• Este aparato se debe instalar de acuerdo con las normas en vigor.
• Consulte las instrucciones antes de instalar y utilizar este aparato.
• Utilizar únicamente en el exterior de los locales.
• No desplazar el aparato durante su uso.
• Cerrar la alimentacion de gas a la botella antes de su uso.
• Cualquier modificacion del aparato pueda ser peligrosa.
• Este aparato debe estar alejado de materiales inflamables.

Todas las operaciones que se indican en este manual deben ser realizadas por personas cualesdas y en conformidad con las reglas vigentes.

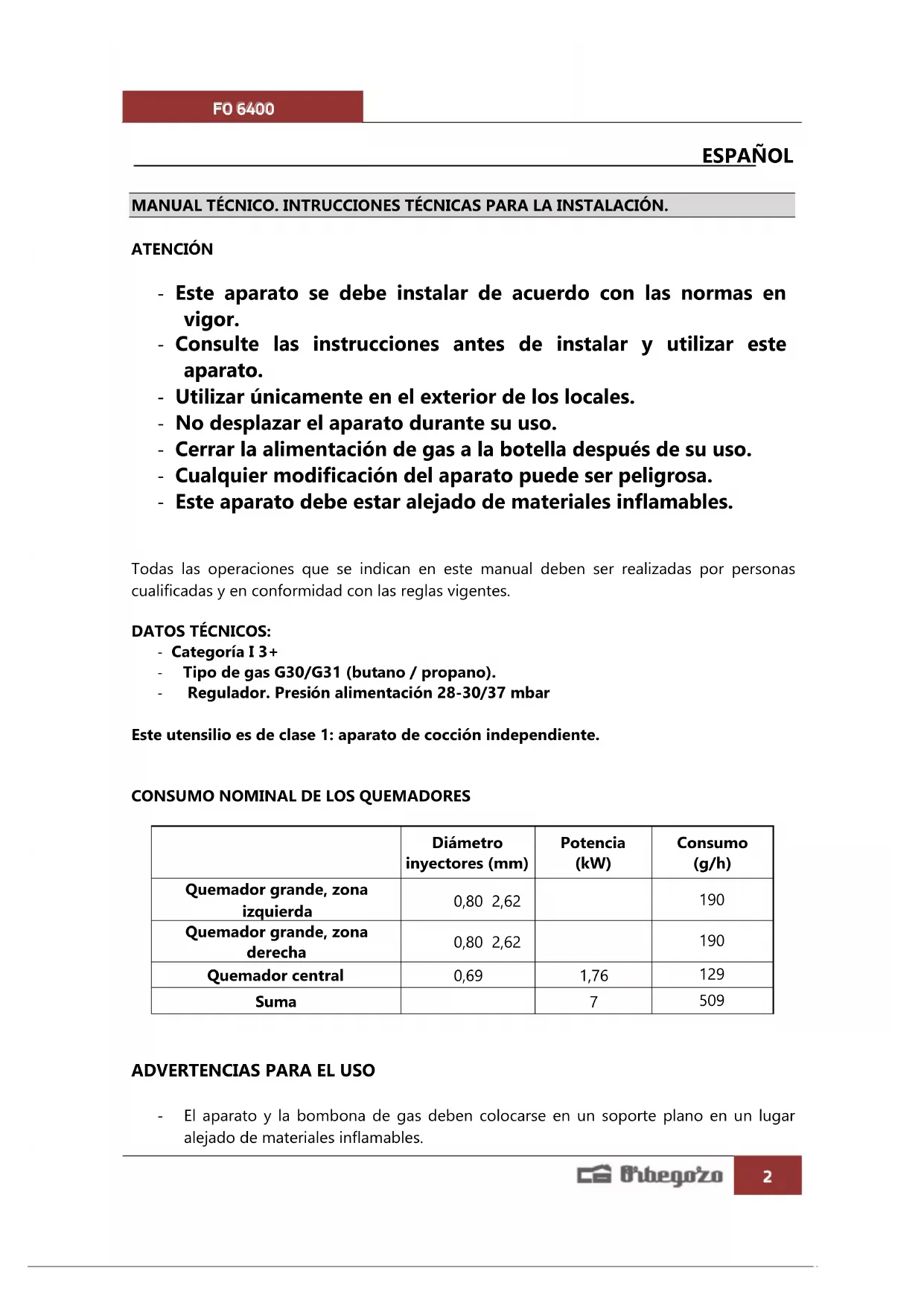

DATOS TECNICOS:

• Categoría I 3+
• Tipo de gas G30/G31 (butano / propano).
  Regulador. Presión alimentación 28-30/37 mbar

Este utensilio es de classe 1: aparato de coccioon independiente.

CONSUMO NOMINAL DE LOS QUEMADORES

	Diámetro injectores (mm)	Potencia (kW)	Consumo (g/h)
Quemador grande, zona izquierda	0,80 2,62		190
Quemador grande, zona derecha	0,80 2,62		190
Quemador central	0,69	1,76	129
Suma		7	509

ADVERTENCIAS PARA EL USO

• El aparato y la bombona de gas deben colocarse en un soporte plano en un lugar alejado de materiales inflamables.

• Proteger la bombona de los rayos directos del sol.

• ATENCION: no desplazar el aparato durante el funcionaimiento o cuando este todas caliente.
• Revisar el tubo flexible de gas y sustituirlos antes de la Fecha de vencimiento indicada en el mismo tubo. Los tubos no deben presenter ningún estrangulamente, además, deben estar instalados de manière que no pueda sufir ningún esfuerzo. NO DEBEN ENTRAR en contacto con网通una parte caliente.
  Las operaciones de reparacion y mantenimiento deben ser efectuadas por personal especializzato
• Cualquiermericanoalteracionpodraserpeligrosa.
• ADVERTENCIA: LAS PARTES ACCESIBLES PUEDEN ALCANZAR TEMPERATURAS MUY ALTAS!
• MANTENER FUERA DEL ALCANCE DE LOS NINOS.
• ADVERTENCIA: après del uso, cerrar inmediamente la llave del gas del regulator de la botella.
• El soporte donde se vaya a instalar el hornillo deben ser plano y resistir altas temperatas.
• Este aparato no está destinado a aquellas personas (incluidos niños)@cuyas capacidades ficas, sensoriales o mentales estén de algunaforma reduidas o nocee ten con la suficiente experiencia o con el conocimiento necessario del producto, a menos que estén supervisas por una persona competente durante lautilizacion delismo.
• Deberán supervisarse los niños para asegurar de que no jugan con este aparato.
• PRECAUCION: Para la seguridad de sus niños no deje material de embalaje (bolsas de plastico, carton, polietileno etc.) a su alcance.

CONEXION DEL GAS

Para hacer funciona la estufa debe disponible de:

• 1 Botella de gas (butano o propano), envasado únicamente por Distribuidores Oficiales, según el gas indicado en la plaza de característica.
• 1 Regulador de presión homologado e indicado en la plaza de característica de presión 28-30mbar para butano y 37mbar para propano..
• 1 Tubo flexible normalization para gas de una longitud maximizing de 1,5m
• 2 Bridas de tornillo para el tubo flexible.

Conectar un extremo del tubo flexible en la pipeta de entrada de gas del hornillo y el(other extremo en el regulador de la botella, asegurando la estanqueidad mediante las 2 bridas con tornillo.

Situar la botella sobre una superficie estable y montar el regulator en la botella. Asegúrese de que el tubo flexible no queda en contacto con el hornillo y que no está sometido a esfuerzos de torsión. Después de abrir el regulator, compruebe que no hay fugas de gas mediante aplicación de agua jabonosa con un pincel en la unión del tubo flexible con la

cocina y el regulador. La aparicio de burbujasenia que hay una fuga de gas. NUNCA SE DEBEN USAR LLAMAS PARA BUSCAR LAS FUGAS DE GAS

La sustitución de la botella debe realizarse lejos de cualquier fuente de inflamacion.

• Apagar el quemador
• Cerrar la alimentacion del gas al aparato (regulador de la botella)
• Llamar al proveedor del gas o a personal especializzato.

MANTENIMIENTO (por personalrialficado)

• Antes de realizar cualquier tipo de trabajo, es precise cerrar el regulador de la botella de gas..
• Controlar regularamente el estado del tubo flexible de connexion y reemplazarlo cuando seanecessary (fecha de vencimiento).
• Para Obtener un buen funciona, controlar una vez al año los grífos de los quemadores y si fuera Neededo, REEMPLAZARLOS. Después depear a cabo esta operaciónDebe realizarse un chequeo por si hubiera perdidas de gas.

INDICACIONES PARA EL USUARIO. USO Y MANTENIMIENTO.

ATENCIón

• Este aparato se debe instalar de acuerdo con las normas en vigor
• Consulte las instrucciones antes de instalar y utilizar este aparato.
• Utilizar únicamente en el exterior de los locales.
• No desplazar el aparato durante su uso.
• Cerrar la alimentacion de gas a la botella antes de su uso.
• Cualquier modificacion del aparato pueda ser peligrosa.
• Este aparato debe estar alejado de materiales inflamables.
• No tape las aberturas de ventilacion en el caso de tener la bombona colocada en un espacio cerrado.

La capacité de la botella no pueda superar 12,5 kg de gas.

ADVERTENCIAS PARA EL USO

• El aparato y la bombona de gas deben colocarse en un soporte plano en un lugar alejado de materiales inflamables.
• Proteger la bombona de los rayos directos del sol.
• ATENCION: no desplazar el aparato durante el funcionaimiento o cuando este todas caliente.
• Revisar el tubo flexible de gas y sustituirlos antes de la Fecha de vencimiento indicada en el mesmo tubo. Los tubos no deben estar presentar ningún estrangulamento, además, deben estar instalados de manière que no pueda sufir ningún esfuerzo. NO DEBEN ENTRAR en contacto con ninguna parte caliente.
  Las operaciones de reparacion yostenimiento deben ser efectuadas por persona especializada
• Cualquier modificación o alteración efectuada en el aparato podría ser peligrosa.
• El fabricante rehúsa toda responsabilidad en caso de mala instalación, o uso inapropiado del aparato.
• Si los grisos se abren o se cierran dificilmente, no deben ser forzarlos y se deben llamar a la asistencia技术水平.
• ADVERTENCIA: Le aconsejamos controlar que su aparato haya sido instalado apropiamente. Además es necesario que haya controlar el aparato al menos una vez al año para examinar el estado del tubo de conexión, de los grífos, etc.
• ADVERTENCIA: après del uso, cerrar inmediamente el quemador.
• ADVERTENCIA: iLAS PARTES ACCESIBLES PUEDEN ALCANZAR TEMPERATURAS MUY AI TASI!
• MANTENER FUERA DEL ALCANCE DE LOS NINOS.
• ADVERTENCIA: après del uso, cerrar inmediamente la llave del gas del regulator de la botella.
• La superficieonde se vaya a instalar el hornillo debe ser plana y resistir altas temperatas.
• Este aparato no está destinado a aquellas personas (incluidos niños)@cuyas capacidades ficas, sensoriales o mentalaes esten de algunaforma reduidas o nocee ten con la suficiente experiencia o con el conocimiento necessario del producto, a menos que esten supervisadas por una persona competente durante lautilizacion de mismo.
• Deberán supervisarse los niños para asecurarse de que no jugan con este aparato.
• PRECAUCION: Para la seguridad de sus niños noije material de embalaje (bolsa de plastico, carton, polietileno etc.) a su alcance.

• Apagar el quemador
• Cerrar la alimentacion del gas al aparato (regulador de la botella)
• Llamar al proveedor del gas o a personal especializzato.

MONTAJE DE LAS PATAS DEL QUEMADOR

Situe una pata. Introduzca el tornillo y por el除外 extremo introduzca la arandela y tuerca para fizarlo. Apriete firmamente el tornillo para que la pata no se mueva.

Repita la operation con las cuales patas.

EMPLEO DEL RECIPIENTE

Es Neededo utilize el punto de cocción más apropiado teniendo en cuenta el diámetro de la cazuela. La llama no debe ser más grande que el fondo de la cazuela. Cuando sea posible,poner la tapa en la olla para Obtener un ahorro de energia. Los recipiententes a usar deben de soportar el contacto con fuego.

	Diámetro base recipiente (cm)
Quemador central	10 a 19
Quemador central + quemador exterior (las tres llaves abiertas)	19 a 32

ATENCION: LOS RECIPIENTES A USAR DEBEN DE SOPORTAR EL CONTACTO CON EL FUEGO.

ATENCION: SE DEBEN USAR GUANTES PROTECTORES DURANTE LA MANIPULacion DE ELEMENTOS ESPECIALMENTE CALIENTES.

FUNCIONAMIENTO DEL QUEMADOR.

1. Abra la llave reguladora de la botella.

2. Asegürese de que el hornillo permanece estable cuando empuje hacer abajo la palanca de la valvula

3. Si el quemador no prende, ciderre la valvula reguladora, espere 5 Minutes y repita el paso 1.
4. Para encender el quemador exterior debe usesar las other dos valvulas. La valvula de la izquierda controla la mitad izquierda del quemador exterior; la valvula de la derecha controla la mitad derecha del quemador exterior. Para encender la parte izquierda, empujé la palanca de la valvula de la izquierda y gire en sentido contrario a las agujas del reloj. Luego, prenda la zona izquierda del quemador exterior con por exemple, un encendedor electrico (siempre mantengase alejado del quemador central para no quemarse). Para encender la parte derecha, empujé la palanca de la valvula de la derecha y gire en sentido contrario a las agujas del reloj. Luego, prenda la zona derecha del quemador exterior con por exemple, un encendedor electrico (siempre mantengase alejado del quemador central para no quemarse).
5. Para apagar el hornillo gire las valvulas a la posicion de apagado y posteriormente ciderre el regulador de la botella.

ATENCION:

Nunca ponga la cabeza o el cuerpo sobre el hornillo cuando lo encienda o, en caso de estar encendido, cuando está cocinando.

ATENCION: LAS PARTES PROTEGIDAS POR EL FABRICANTE NO PUEDEN SER MANIPULADAS POR EL USUARIO.

LIMPieZA-MANTENIMIENTO

Revisar el tubo flexible de gas y sustituirlos antes de la Fecha de vencimiento indica en el mismo tubo. Los tubos no deben estar今天小编 estrangulamente, además, deben estar instalados de manière que no pueda sufir ningún esfuerzo. No debenentrar en contacto con ninguna parte caliente.

Para que pueda conservar su aparato en buen estado, es precise que lo limpie regularmente. Paraarlo, limpie con un paño humedecido en agua jabonosa. Posteriormente proceda a su secado con otro paño.

Noalaruncaposiblesresiduos sobreelquemador del hornillo.

• ATENCION: no utilizes nuncaPRODUCTOS detergentes abrasivos
• En caso de no uso prolongada del hornillo volver aponerlo en su embalaje y guardarlo en un lugar seco y limpio.
• Si los agujeros de los quemadores y del tubo de Venturi está obturados, no utilizes nunca objetos metalicos para liberarlos. Seoulda modifier el diametro de los agujeros provocando un mal funciona del aparato. Utilizar, por example, aire comprimido.

• Para cualquier problema técnico póngase en contacto con el instalador o un técnico especializzato.

• Solo un的技术ico especializzato puede sustituir los componentes o cualquier parte del hornillo.

CONSUMO NOMINAL DE LOS QUEMADORES

	Diámetro injectores (mm)	Potencia (kW)	Consumo (g/h)
Quemador grande, zona izquierda	0,80 2,62		190
Quemador grande, zona derecha	0,80 2,62		190
Quemador central	0,69 1,76		129
Suma		7	509

GARANTIA

Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desdela Fecha de compra.Conserve el ticket de comprapara poder reclamar su derecho a la garantía.Para encontrar el serviceo mas cercano a su localizacion contacte a trovés del singularmente enlace web:https://orbegozo.com/asistencia-technica/

Para cualquier tipo de consulta, duda o incidenciauedeponsere encontacto con nosotros atraves de nuestro correoelectrondo reflejado en la pageina principal de este manual o atraves de{nuestroservicio de asistencia的技术ica en https://orbegozo.com/contacto/

Orbegozo no se hace responsable de los componentes y accesos que son objeto de desgaste bajo al uso, como como los compuestos perecederos o que se hayan deteriorado por un uso indefinido. Tampoco se hará responsable si el propietario ha Modifications fácilmente el aparato. Consulte las conditiones legales en nuestra páginaweb.

TECHNICAL MANUAL. TECHNICAL INSTRUCTIONS FOR INSTALLATION.

WARNING

CONSUMO NOMINAL DOS QUEIMADORES

QUEIMADOR	Inyector (mm)	Potencia kW
		norm. kW	red. kW
Queimador grande, esquerda	0,8 2,62	190
Queimador(PCQUENO,direito.	0,8 2,62	190
Queimador central	0,69	1,76	129
Soma		7	509

A UTILIZAR SOMENTE NO EXTERIOR DOS LOCAIS

O ar necessario para a combustao e de 2,0 m3/h por cada kW de caudal nominal.

ADVERTÉNCIA:

AS PARTES ACESSIVEIS PODEM ALCANÇAR TEMPERATURES Muito ALTASI! MANTER FORA DO ALCANCE DAS CRIANÇAS.

A UTILIZAR SOMENTE NO EXTERIOR DOS LOCAIS

O ar necessario para a combustao e de 2,0 m3/h por cada kW de caudal nominal.

ADVERTÉNCIA:

AS PARTES ACESSIVEIS PODEM ALCANCAR TEMPERATURES Muito ALTAS! MANTER FORA DO ALCANCE DAS CRIANÇAS.

ESQUERDA ESQUERDA DIREITA DIREITA ANTERIOR POSTERIOR POSTERIOR ANTERIOR

UTILIZACAO DO APARELHO DE 4 QUEIMADORES:
