MANUAL DE UTILIZADOR FX-RM4646SL Fuxtec

85. PREFÁCIO E PREPARAÇÃO 188

86. DESCRIÇÃO DOS SÍMBOLOS DE SEGURANÇA 191

87. INSTRUÇÕES GERAIS DE FUNCIONAMENTO E SEGURANÇA 192

92. CUIDADOS, MANUTENÇÃO E ARMAZENAMENTO 208

94. INSTRUÇÕES DE ELIMINAÇÃO 213

95. PEÇAS DE SUBSTITUIÇÃO 214

96. DECLARAÇÃO UE DE CONFORMIDADE 215

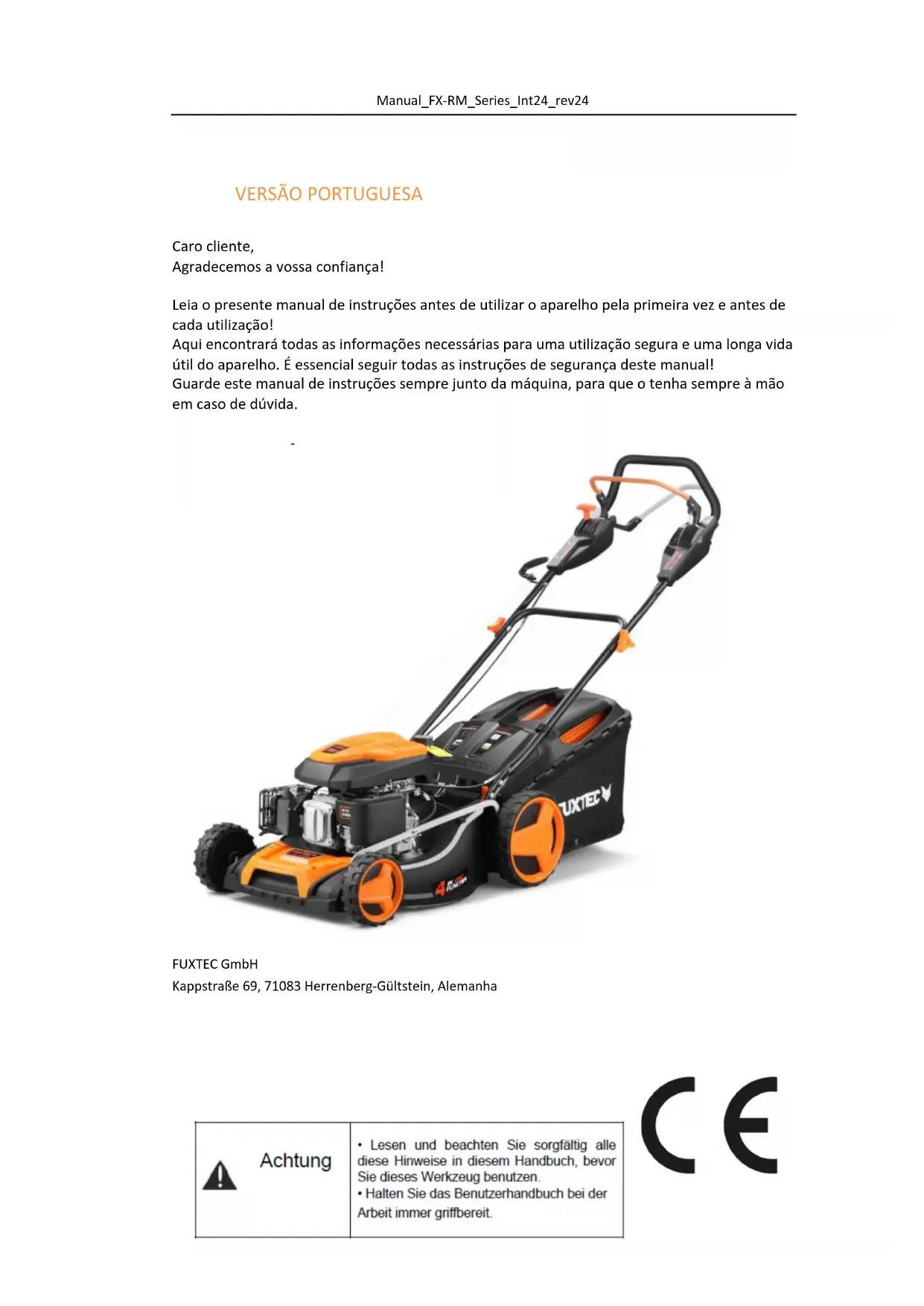

Caro cliente, Agradecemos a vossa confiança! Leia o presente manual de instruções antes de utilizar o aparelho pela primeira vez e antes de cada utilização! Aqui encontrará todas as informações necessárias para uma utilização segura e uma longa vida útil do aparelho. É essencial seguir todas as instruções de segurança deste manual! Guarde este manual de instruções sempre junto da máquina, para que o tenha sempre à mão em caso de dúvida.

82. Utilização prevista

A utilização prevista desta máquina inclui Cortar a relva A máquina não deve O aparelho não deve ser utilizado de outra forma que não a descrita neste manual. para uso comercial. com acessórios que não sejam os especificados pelo fabricante. alterados, modificados ou utilizados de outra forma que não seja de acordo com as instruções do fabricante. O cumprimento deste manual de instruções é indispensável para uma montagem e utilização seguras. Esta máquina destina-se exclusivamente a uso doméstico, de acordo com a utilização prevista. Todas as outras aplicações estão excluídas. Redução das vibrações e do ruído Para minimizar o impacto das vibrações e do ruído, limite as horas de trabalho, utilize regulações que permitam reduzir as emissões de vibrações e de ruído e use equipamento de proteção individual. Observar os seguintes pontos para minimizar a exposição a vibrações e ruídos: Utilizar o produto apenas para o fim a que se destina, de acordo com o projeto e as instruções. Certificar-se de que o produto está em perfeitas condições e bem conservado. Utilize os acessórios corretos e certifique-se de que estão em boas condições. Segurar o produto com firmeza, mas não de forma tensa, pelas pegas fornecidas. Efetuar a manutenção do produto de acordo com estas instruções e mantê-lo bem lubrificado. Planeie o seu horário de trabalho de acordo com estas instruções para distribuir uma carga de trabalho mais elevada por um período de tempo mais longo.Manual_FX-RM_Series_Int24_rev24

Emergência Familiarizar-se com a utilização do produto através da leitura integral do manual de instruções. Memorize as instruções de segurança e siga-as à risca. Isto ajudá-lo-á a evitar riscos e perigos. Preste sempre atenção quando utilizar o produto, para que possa reconhecer e reagir aos perigos numa fase precoce. Uma intervenção rápida pode evitar ferimentos graves e danos materiais. Desligar o produto e, consoante o modelo, desligar a bateria. Se necessário, mandar reparar o produto por um perito qualificado antes de o reutilizar. Riscos residuais Mesmo que este cortador de relva seja utilizado de acordo com as instruções, existem sempre riscos residuais. Os seguintes riscos podem estar relacionados com a conceção e a construção deste cortador de relva: Ferimentos e danos materiais provocados por peças voadoras. Danos auditivos se não usar proteção auditiva adequada ou se utilizar o cortador de relva durante um longo período de tempo. Danos para a saúde resultantes das vibrações mão-braço se o cortador de relva for utilizado durante um longo período de tempo ou se não for corretamente guiado e mantido.Manual_FX-RM_Series_Int24_rev24

83. Especificações do produto

Altura de corte ajustável (mm)

Capacidade de recolha de aparas (litros)

Velocidade nominal (rpm) 3,000 3,000

Potência do aparelho (KW) à velocidade nominal

2,6 2,6 4,4 4,4 4,4 Tipo de gasolina Gasolina sem chumbo gasolina Sem chumbo Gasolina Gasolina sem chumbo gasolina Gasolina sem chumbo gasolina Gasolina sem chumbo gasolina Gasolina sem chumbo gasolina Gasolina sem chumbo Nível de pressão sonora (dB(A))

(k=2.5) Nível de potência sonora (dB(A))

(k=0.61) Nível de potência sonora garantido (db(A))

Altura de corte ajustável (mm)

Capacidade de recolha de aparas (litros)

Velocidade nominal (rpm)

Potência do aparelho (KW) à velocidade nominal 3,9 3,9 3,9 Potência máxima do motor (KW) 4,4 4,4 4,4 Tipo de gasolina Gasolina sem chumbo Gasolina sem chumbo Gasolina sem chumbo Nível de pressão sonora (dB(A)) 84.8(k=2.5) 84.8(k=2.5) 83.2(k=2.5) Nível de potência sonora (dB(A)) 96.12(k=0.47) 96.12(k=0.47)

Nível de potência sonora garantida (db(A))

Vibrações (m/s²) 7,375m/s2 (k=1,5) 7,375m/s2 (k=1,5) 6,36m/s2 (K=1,5) Tração traseira

Acionamento Flex Speed

84. O seu dispositivo num relance

85. Prefácio e preparação

Prefácio a) Ler atentamente o manual de instruções. Familiarize-se com os comandos e a utilização correta do aparelho. b) Nunca permita que crianças ou outras pessoas que não estejam familiarizadas com a utilização do aparelho utilizem o cortador de relva. A regulamentação local pode limitar a idade do utilizador. c) Nunca cortar a relva quando se encontram pessoas, especialmente crianças ou animais de estimação, nas proximidades. d) Lembrar que o utilizador é responsável pelos acidentes e danos causados a outras pessoas ou bens.

Preparação a) Usar sempre sapatos resistentes e calças compridas para cortar a relva. Não utilizar o aparelho se estiver descalço ou de sandálias b) Verificar cuidadosamente os locais onde o aparelho vai ser utilizado e retirar todos os objectos que possam ser projectados pelo aparelho c) AVISO - O combustível é altamente inflamável - Armazenar o óleo em recipientes adequados para o efeito - Encher o depósito apenas ao ar livre e nunca fumar durante o enchimento do aparelho - Encher o depósito de combustível antes de pôr o aparelho em funcionamento. Nunca retire a tampa do depósito de combustível nem o encha com o motor ainda em funcionamento - Em caso de derrame de combustível, não tentar em caso algum pôr o motor em funcionamento, mas afastar o aparelho do local do derrame. Não ligar o motor enquanto os vapores de combustível não se tiverem dissipado. - Fechar bem todas as tampas dos depósitos e contentores de gasolina. d) Substituir os silenciadores defeituosos. e) Inspecionar visualmente o aparelho antes de o utilizar para verificar se as lâminas, os parafusos e os suportes das lâminas não estão gastos ou danificados. Substituir os parafusos e as lâminas gastas ou danificadas por conjuntos.Manual_FX-RM_Series_Int24_rev24

Instruções de segurança Não utilizar o aparelho num local fechado onde se possa acumular monóxido de carbono perigoso. Cortar a relva apenas à luz do dia ou sob boa luz artificial. Se possível, evitar utilizar o aparelho em condições de humidade. Certifique-se de que tem um pé firme nas encostas. Nunca correr com o aparelho, mas sim caminhar. Cortar sempre em declives com o dispositivo e não para cima e para baixo. Tenha especial cuidado ao mudar de direção. Não cortar a relva em declives demasiado acentuados. Tenha especial cuidado ao cortar a relva para trás ou na sua direção. Desligar o motor se o cortador de relva tiver de ser inclinado durante o transporte para o deslocar para outra área de corte. Nunca utilize o aparelho com escudos de proteção defeituosos ou sem dispositivos de proteção, por exemplo, calhas de ejeção deslizantes ou apanhadores de aparas. Não altere as definições do motor nem aumente a velocidade. Desengatar as lâminas e puxar ligeiramente o cabo de arranque antes de ligar o motor. Ligar ou arrancar o motor cuidadosamente de acordo com as instruções. Manter os pés afastados das lâminas. Não inclinar o cortador de relva durante o arranque do motor, exceto se for necessário inclinar o aparelho para o arranque. Neste caso, não inclinar o aparelho mais do que o necessário e levantar apenas a parte do aparelho que está afastada do utilizador.Manual_FX-RM_Series_Int24_rev24

Não ponha o motor a trabalhar se estiver alguém em frente à abertura do escape. Não colocar as mãos ou os pés perto das peças rotativas. Manter-se sempre afastado das aberturas de saída. Nunca levantar ou transportar o cortador de relva quando este ainda estiver em funcionamento. Parar o motor e retirar a tampa da vela de ignição: - Antes de limpar uma obstrução ou um cano entupido - Antes de verificar, limpar ou trabalhar no aparelho. - Depois de ter colidido com um objeto estranho. Verificar o aparelho quanto a danos e repará-lo antes de voltar a colocar o aparelho em funcionamento. - Se o cortador de relva vibrar excessivamente, verifique-o imediatamente. t) Parar o motor: - Quando se deixa o cortador de relva/antes de o encher. Manutenção e cuidados a) Certificar-se de que todas as porcas, parafusos e pernos estão bem apertados para que o aparelho possa funcionar em segurança b) Nunca armazenar o aparelho com combustível no depósito em edifícios onde os vapores possam provocar chamas abertas ou faíscas c) Deixar o motor arrefecer completamente antes de guardar o aparelho em locais fechados d) Manter o motor, o silenciador, o compartimento da bateria e o depósito de gasolina livres de aparas de relva, folhas e gordura para reduzir o risco de incêndio e) Controlar regularmente o dispositivo de captação de relva quanto a desgaste ou perda de funcionalidade f) Por razões de segurança, substituir sempre as peças gastas ou danificadas. g) Se for necessário esvaziar o depósito de gasolina, deve ser feito ao ar livreManual_FX-RM_Series_Int24_rev24

86. Descrição dos símbolos de segurança

Os símbolos que se seguem encontram-se no aparelho para o lembrar dos cuidados e avisos necessários. O significado dos símbolos: Este aparelho pode amputar mãos e pés e atirar objectos. O não cumprimento das seguintes instruções de segurança pode resultar em ferimentos graves ou mesmo na morte. Para evitar um arranque involuntário do aparelho durante a regulação, o transporte ou a reparação, é necessário desligar sempre o tampão da vela de ignição. Os gases de escape do motor e alguns dos seus componentes contêm ou emitem substâncias químicas cancerígenas e nocivas. O silenciador de escape e outras peças do motor ficam muito quentes durante a utilização do aparelho e permanecem quentes durante algum tempo depois de o aparelho ter sido desligado. Mantenha-se afastado das peças quentes do aparelho para evitar queimaduras por contacto com as peças.Manual_FX-RM_Series_Int24_rev24

87. Instruções gerais de funcionamento e segurança

- Ler atentamente o manual de instruções. Familiarize-se com os comandos e a utilização correta do aparelho. - Nunca colocar as mãos ou os pés perto das partes rotativas do aparelho. Manter-se sempre afastado da abertura da tomada - Só os utilizadores responsáveis e familiarizados com o funcionamento do aparelho o podem utilizar. - Verificar cuidadosamente o local onde o aparelho vai ser utilizado e retirar os objectos que possam ser projectados pela máquina. - Nunca utilize o aparelho quando houver pessoas, especialmente crianças ou animais de estimação, nas proximidades. - Para utilizar o aparelho, usar sempre sapatos resistentes e calças compridas. Não utilizar o aparelho se estiver descalço ou com sandálias abertas. - Não puxe a máquina para trás se não for absolutamente necessário. Olhar sempre para baixo e para trás antes e durante a deslocação da máquina para trás. - Nunca utilize o cortador de relva com protecções defeituosas ou sem protecções - tais como deflectores e/ou apanhadores de aparas incorretamente montados. - Utilizar apenas os acessórios recomendados pelo fabricante - Parar as lâminas ao atravessar entradas, caminhos ou estradas de cascalho. - Parar o motor e desligar a tampa da vela de ignição da vela de ignição, - antes de eliminar os bloqueios e de desobstruir o canal de corte. - antes de verificar, limpar ou trabalhar no aparelho. - depois de ter detectado um objeto estranho. Verificar se o aparelho apresenta danos e repará-los antes de voltar a utilizar o cortador de relva. - Se o cortador de relva vibrar de forma anormalmente forte, deve ser verificado imediatamente. - Desligue o motor e aguarde até que as lâminas de corte estejam completamente paradas antes de retirar o coletor de aparas. - Utilize o aparelho apenas à luz do dia ou em zonas bem iluminadas com luz artificial. - Não utilizar a máquina se estiver sob a influência de álcool ou drogas. - Nunca utilizar a máquina em relva húmida. Um suporte instável pode provocar um deslizamento. Segurar firmemente os punhos durante o corte da relva. Nunca correr durante a utilização do aparelho. - Libertar o mecanismo autopropulsor antes de ligar o motor - Substituir os silenciadores defeituosos. - Utilizar sempre óculos de segurança ou óculos de proteção com protecções laterais quando utilizar o cortador de relva - Remover obstáculos como pedras, restos de árvores, etc. - A relva alta pode esconder objectos estranhos. - Não cortar a relva ao longo de diferenças de altura, valas ou taludes. O utilizador do aparelho pode perder os pés e o equilíbrio - Não cortar a relva em declives demasiado acentuados. - O utilizador do aparelho é responsável por acidentes ou ferimentos causados a outras pessoas ou bens - Tenha cuidado e desligue a máquina se houver crianças na área de trabalho. - Com máquinas rotativas, deve cortar a relva horizontalmente e não verticalmente ao longo do declive. - Nunca permita que crianças ou pessoas que não estejam familiarizadas com o funcionamento deste cortador de relva. Os regulamentos locais podem restringir a idade do utilizador. - AVISO - A gasolina é altamente inflamável.Manual_FX-RM_Series_Int24_rev24

- Armazenar a gasolina em recipientes próprios para o efeito. - Encher o depósito apenas ao ar livre. Nunca fumar durante o enchimento do depósito. - Acrescentar gasolina antes de pôr o motor a trabalhar. Nunca retirar a tampa do depósito de combustível ou adicionar gasolina ao depósito com o motor a trabalhar ou ainda quente. - Nunca ligar o motor se tiver sido derramado óleo. Deslocar a máquina para outro local. Evitar qualquer tipo de ignição e faíscas até que os vapores de gasolina se tenham dissipado completamente. - Substituir cuidadosamente todas as tampas dos depósitos e reservatórios de gasolina - Inspecionar as lâminas, os parafusos e as unidades de corte quanto a desgaste e danos visíveis antes de utilizar o aparelho. Substituir as lâminas e os parafusos gastos ou danificados por conjuntos para evitar desequilíbrios. - Nunca modificar os dispositivos de segurança. Verificar regularmente o seu bom funcionamento. - Manter a máquina livre de relva, folhas e outros detritos. Remover os resíduos de óleo e de combustível. Deixar arrefecer a máquina antes de a guardar. - Preste especial atenção quando mudar a direção de corte para uma descida. - Nunca tente ajustar a altura de corte com o motor em funcionamento. - Os apanhadores de aparas e as suas peças individuais estão sujeitos a desgaste, danos e abrasão, que podem expor as peças rotativas. Isto pode provocar a projeção de objectos. Verifique regularmente as peças individuais e, se necessário, substitua-as por peças sobresselentes originais recomendadas pelo fabricante. - As lâminas são afiadas e cortam com precisão. Tenha cuidado ao efetuar a manutenção das lâminas. Envolva as lâminas num pano ou use luvas de proteção. - Nunca altere o controlador de velocidade do motor e não sobrecarregue o motor - Tenha especial cuidado ao deslocar o cortador de relva para trás ou na sua direção. - Pare as lâminas se o cortador precisar de ser inclinado para transporte, especialmente quando atravessar superfícies que não sejam relva. - Desengate todas as lâminas e acoplamentos de controlo antes de ligar o motor. - Ligar o motor cuidadosamente, como descrito nas instruções, mantendo os pés afastados das lâminas - Não incline o cortador de relva quando ligar o motor, exceto se o cortador de relva precisar de ser inclinado para arrancar. Neste caso, não o incline mais do que o necessário. Levantar apenas a parte que está afastada do utilizador. - Não ponha o motor a trabalhar se estiver em frente da conduta de saída - Nunca transporte ou carregue um cortador de relva com o motor ainda em funcionamento. - Reduzir a regulação do travão ao desligar o motor e se o motor estiver equipado com uma válvula de corte. Desligar a alimentação de gasolina no final do processo de corte. Reduzir a velocidade quando se utiliza um dispositivo de transporte.Manual_FX-RM_Series_Int24_rev24

88. Montagem / Predefinições

Leia estas instruções completa e cuidadosamente antes de montar e utilizar o seu cortador de relva. O cortador de relva é vendido SEM ÓLEO OU COMBUSTÍVEL. O seu novo cortador de relva foi montado e testado na fábrica. RETIRAR TODAS AS PEÇAS DE CARTÃO DO CORTADOR DE RELVA Retirar o aparelho da caixa e verificar cuidadosamente se existem peças soltas em toda a embalagem. Consoante o modelo, o seu corta-relva será entregue completamente pré-montado (variante de montagem 1) ou em duas embalagens (variante de montagem 2) para as etapas de montagem 1-3. Por isso, pedimos-lhe que considere as duas variantes de montagem que se seguem. O passo de montagem 4 é o mesmo para ambas as variantes.

Variante de carroçaria 1 (46 modelos) Retirar o cortador de relva da embalagem Introduzir a barra inferior (A) no corpo e fixá-la nos lados direito e esquerdo com um parafuso. Inserir a barra superior (B) e apertar com o parafuso de orelhas laranja, depois apertar os parafusos + porcas de ambos os lados.

Retirar o cortador de relva da embalagem Retirar a barra inferior (B) da embalagem de acessórios (ou da embalagem principal) e aparafusá-la ao aparelho principal (orifício superior) com parafusos + porcas (2) Aparafusar a calha superior (A) à calha inferior montada (B) com as porcas de orelhas cor de laranja + parafusos (1).

IMPORTANTE: As rodas dianteiras são retiradas nalguns modelos para evitar danificar o eixo durante o transporte. As rodas são simplesmente aparafusadas ao eixo com as porcas fornecidas.

REGULAÇÃO DA ALTURA DE CORTE

Levantar as rodas para uma altura de corte baixa e baixar as rodas para uma altura de corte alta. Ajustar a altura de corte ao centro, de acordo com as suas necessidades, utilizando o punho de regulação da altura (ver ilustração na página 2). A posição central é a mais adequada para a maioria dos relvados. ENCHER DE ÓLEO ANTES DE LIGAR O MOTOR Antes de cada utilização subsequente, o nível de óleo deve ser verificado e, se necessário, completado com óleo de motor SAE30. A quantidade de enchimento deve ser consultada no quadro do capítulo 1 Caraterísticas do produto.

O seu cortador de relva ser-lhe-á entregue sem óleo a 4 tempos.

NÃO encher demasiado o motor com óleo. Pode provocar a formação de fumo no silenciador durante o arranque.

1. certificar-se de que o cortador de relva está nivelado

2. retirar a vareta de medição do óleo do tubo de enchimento do óleo

3. inserir a vareta de medição e voltar a puxá-la lentamente para verificar o nível do óleo

IMPORTANTE: - Verificar o nível de óleo antes de cada utilização. Se necessário, adicionar óleo. Encher até ao indicador do nível de óleo na vareta de óleo. - Mude o óleo a cada 25 horas de trabalho ou em cada estação. É muito provável que seja necessário mudar o óleo com mais frequência em condições de pó e sujidade. Ver o capítulo 10 "Mudança de óleo". Reabastecimento com SUPER BENZIN 95 octanas (sem mistura) Encher o depósito de gasolina até ao fundo do bocal de enchimento do depósito. Não encher demasiado o depósito. Utilize gasolina fresca, limpa e sem chumbo. Nunca misturar óleo com gasolina. Comprar o combustível em quantidades que possam ser utilizadas num prazo de 30 dias, para garantir a sua frescura. Se o cortador de relva for armazenado durante um longo período de tempo, a composição química da gasolina altera-se, o que pode provocar dificuldades de arranque e um funcionamento irregular do motor.Manual_FX-RM_Series_Int24_rev24

CUIDADO: Remover os resíduos de óleo ou de gasolina. Não armazenar, derramar ou utilizar gasolina perto de chamas.

Os combustíveis misturados com álcool (chamados gasohol) ou a utilização de etanol ou metano podem atrair humidade, o que leva à separação e à formação de ácido durante o armazenamento. Os gases ácidos podem danificar o sistema do depósito do motor enquanto o aparelho estiver armazenado. Esvazie o sistema do depósito se armazenar o aparelho durante mais de 30 dias para evitar danos no motor. Esvazie o depósito de gasolina, ponha o motor a trabalhar e deixe-o funcionar até que o tubo de combustível e o carburador estejam vazios. Utilizar gasolina nova na próxima utilização do aparelho. Nunca utilize produtos de limpeza do motor ou do carburador no interior do depósito de gasolina. Isto pode provocar danos permanentes.Manual_FX-RM_Series_Int24_rev24

Montagem de aparelhos de longarina Montagem do apanhador de relvaManual_FX-RM_Series_Int24_rev24

1 Após a montagem da máquina, encher de combustível e de óleo. Assegurar-se de que a alavanca do travão e a alavanca da auto-propulsão estão soltas. (Fig. 1)

3. premir o botão da bateria para visualizar o estado da

alimentação. Verificar se a corrente restante é suficiente (pelo menos 2 luzes devem estar acesas). (Fig. 3)

4. Segure a alavanca do travão com a mão esquerda. (Fig. 4)

5. premir o botão de arranque com a mão direita. (Fig. 5)Manual_FX-RM_Series_Int24_rev24

Aviso: Contacte o serviço de apoio ao cliente da FUXTEC se a bateria deixar de funcionar corretamente ou se forem visíveis danos óbvios. Estado da fonte de alimentação: Ecrã LED A luz LED indica o estado de funcionamento (subtensão / suficiente / total)

1 bar: luz LED vermelha - a bateria indica alarme de baixa tensão 2 barras: luz LED vermelha e laranja - a bateria indica tensão suficiente 3 barras: luz LED vermelha, laranja e verde - a bateria indica a tensão total

Importante: A bateria amovível é considerada uma chave ou dispositivo amovível e é rotulada em conformidade

A bateria de arranque deve ser armazenada num local seco a uma temperatura mínima de 10° Celsius e máxima de 25° Celsius quando não for utilizada durante longos períodos. Se a bateria for armazenada durante vários meses, deve ser totalmente carregada de 6 em 6 meses (ver as notas seguintes sobre o processo de carregamento).Manual_FX-RM_Series_Int24_rev24

Retire a bateria da consola se a eletricidade restante já não for suficiente. Ligar a bateria ao carregador e ligar o carregador à rede eléctrica. Atenção! Antes de retirar a bateria, certifique-se de que a alavanca do travão está solta e que a máquina está parada.

- Indicador LED no carregador: Luz LED verde permanente: A bateria está totalmente carregada e pode ser removida O LED vermelho acende-se constantemente: a bateria está a carregar.Manual_FX-RM_Series_Int24_rev24

89. Arranque / paragem do motor

Início (exceto FX-RM5196eS, FX-RM5196eSPRO, FX-RM5396PeSPRO ver páginas anteriores) Certifique-se de que o motor está cheio de óleo e gasolina suficientes antes de o pôr a trabalhar. Puxe a alavanca do travão (alavanca superior) contra a pega e puxe ligeiramente o cabo de arranque até sentir resistência. Depois, puxe o cabo de arranque uniformemente até o motor arrancar. No modelo 4646eco, prima a bomba de escorva 3-5 vezes antes de puxar o cabo de arranque, para que o carburador se encha de gasolina. NOTA: Não acionar a alavanca da tração das rodas ao mesmo tempo. Acionar a alavanca inferior apenas quando o motor estiver ligado e se pretender utilizar a auto-propulsão. Devido à existência de uma camada protetora no motor, pode ocorrer uma ligeira formação de fumo quando utilizar o aparelho pela primeira vez. Trata-se de um processo normal. Puxar a alavanca do travão para a pega de empurrar. Não deixar que o arranque do cabo de tração se volte a encaixar. Parar Solte a alavanca do travão para parar o motor. ATENÇÃO: A lâmina continua a rodar durante alguns segundos depois de o motor ter sido desligado. Desligue o conetor da vela de ignição se deixar o cortador de relva sem vigilância.

INSTRUÇÕES DE MARCAÇÃO

- Em determinadas circunstâncias, como no caso de relva alta, pode ser necessário aumentar a altura de corte para reduzir o impulso e a carga do motor, o que também pode provocar resíduos de relva. Também pode ser necessário reduzir a velocidade de base e/ou empurrar o cortador de relva duas vezes sobre esta área - Reduzir a largura de corte cobrindo de novo o corte anterior para efetuar trabalhos de corte pesados - Os poros do dispositivo de recolha de relva podem ficar obstruídos com sujidade e poeira, reduzindo a capacidade do dispositivo de recolha de relva de recolher as aparas. Para evitar que isso aconteça, deve lavar regularmente o apanhador com uma mangueira de água e deixá- lo secar completamente antes de o voltar a utilizar - Mantenha a parte superior do motor, à volta do motor de arranque, livre de relva e aparas de palha. Isto melhora o fluxo de ar do motor e prolonga a sua vida útil.Manual_FX-RM_Series_Int24_rev24

90. Instruções de utilização do cortador de relva

UTILIZAÇÃO DA TRAÇÃO TRASEIRA

ATENÇÃO: A alavanca do travão deve ser puxada quando se liga o motor. Solte-a para desligar o motor. Alavanca de controlo da tração das rodas - Para ativar o movimento de avanço do aparelho.

UTILIZAÇÃO DA VELOCIDADE DO MOTOR DO CORTA-RELVA A velocidade do motor foi pré-definida pelo fabricante de modo a que o aparelho forneça a máxima potência. Em alguns modelos, tem a possibilidade de regular uma velocidade variável através de uma alavanca no guiador. Esta alavanca deve ser acionada apenas durante a condução. Pega de empurrar Alavanca de velocidades com tração às rodas Alavanca do travãoManual_FX-RM_Series_Int24_rev24

Unidade FlexSpeed (apenas RM5196PRO, FX-RM5196eSPRO, FX-RM5396eSPRO) O controlo de velocidade da caixa de velocidades FlexSpeed está localizado no suporte superior. Esta opção permite-lhe regular a velocidade da tração traseira de diferentes formas. Se empurrar a alavanca para a frente na direção do motor, a propulsão abranda. Isto é particularmente aconselhável em terrenos irregulares. Se puxar a alavanca na direção do seu corpo, a velocidade aumenta e o cortador de relva avança mais rapidamente. Utilizar esta opção apenas em grandes superfícies planas sem obstáculos na zona de corte.

Importante: A velocidade da caixa de velocidades FlexSpeed só pode ser ajustada com o motor em funcionamento! Caso contrário, a caixa de velocidades pode ficar danificada.

mais rápido lentamenteManual_FX-RM_Series_Int24_rev24

Utilizar o apanhador de relva Abrir e segurar a aba traseira (A), depois pegar no apanhador de relva (B) e enganchá-lo (C)

Utilização da descarga lateral Abrir e segurar a aba de descarga lateral (A). Pegue no ejetor lateral (B) e enganche-o

Utilizar o kit de mulching Abrir e segurar a aba traseira (A), depois inserir o kit de mulching (B) na abertura prevista. Fechar a aba traseira (A) - Pronto Nota: A lâmina de mulching já está montada e NÃO precisa de ser montada adicionalmente.

IMPORTANTE - é necessária uma manutenção regular e cuidadosa para garantir que o nível de segurança e o desempenho do aparelho se mantêm inalterados.

1) Manter todas as porcas, parafusos e pernos bem apertados para garantir que o aparelho

está em perfeitas condições de funcionamento. Regular. A manutenção regular é necessária para a segurança e o desempenho do aparelho

2) Nunca guarde o aparelho com o depósito cheio num local onde os vapores possam atingir

uma chama, faíscas ou uma fonte de calor.

3) Deixar arrefecer completamente o motor antes de guardar o aparelho em locais fechados.

4) Manter o motor, o silenciador de escape e o depósito de gasolina sem relva, folhas ou

excesso de gordura. Nunca deixe recipientes com aparas de relva nas divisões.

5) Por razões de segurança, não utilizar o aparelho se as peças estiverem gastas ou danificadas.

As peças devem ser substituídas. A reparação de peças danificadas não é suficiente. Utilize peças sobresselentes originais. As peças que não sejam da mesma qualidade podem danificar o aparelho e pôr em risco a sua segurança.

6) Se for necessário esvaziar o depósito de gasolina, deve fazê-lo ao ar livre e quando o motor

7) Utilize luvas de trabalho resistentes quando retirar ou voltar a colocar a lâmina.

8) Verificar se as lâminas estão apertadas e equilibradas após a afiação.

9) Controlar regularmente o escudo de proteção de fecho automático e o dispositivo de

captação de relva quanto a desgaste e abrasão.

10) Durante o funcionamento, o transporte ou a inclinação do aparelho, tenha em atenção o

seguinte: - Usar luvas de trabalho resistentes; Os elementos de cobertura vegetal (também conhecidos como kits de cobertura vegetal) aqui apresentados dependem do modelo e podem diferir das ilustrações.Manual_FX-RM_Series_Int24_rev24

- Segure o aparelho em locais que proporcionem uma aderência firme. Preste atenção à distribuição do peso. LIMPEZA (função EASY CLEAN) Limpar cuidadosamente a máquina com água após cada trabalho de corte. Remover os depósitos de relva e de lama que se acumularam no interior do chassis. Deste modo, evita-se a secagem e possíveis dificuldades no arranque do motor. Pode utilizar a ligação EASY CLEAN para limpar a caixa interior (unidade de corte). Para tal, basta ligar uma mangueira de água à ligação na parte superior da caixa e ligar lentamente a água enquanto o grupo de corte está a funcionar. A rotação do grupo de corte distribui a água uniformemente no interior da carcaça e pode assim enxaguar os resíduos de sujidade.

A pintura no interior do chassis pode descascar-se com o tempo devido a processos de trabalho agressivos. Neste caso, deve pintar a pintura com tinta resistente à ferrugem para proteger o chassis da corrosão do metal. Verifique a correia trapezoidal 1 a 2 vezes por ano e remova as aparas. O interior das rodas motrizes deve ser limpo uma vez por ano. Retirar as duas rodas. Utilizar uma escova ou ar comprimido para remover a relva e a sujidade da roda dentada e da roda dentada.

Ligação Easy CleanManual_FX-RM_Series_Int24_rev24

92. Cuidados, manutenção e armazenamento

SUBSTITUIÇÃO DAS LÂMINAS DE CORTE Retirar o parafuso para substituir a lâmina. Esvaziar o depósito de gasolina antes de retirar a lâmina.

Substituir tudo como indicado. Apertar corretamente o parafuso. O binário de aperto é de 45 Nm. Substitua também o parafuso da lâmina quando substituir a lâmina.

1 Desligar o motor e deixá-lo imobilizar-se completamente.

2. desligar o cabo da vela de ignição e mantê-lo afastado da vela de ignição.

3 Esvazie o óleo para um recipiente adequado. Para o efeito, incline o cortador de relva 45 graus e utilize uma bomba de sucção FUXTEC para aspirar o óleo através do bocal de enchimento. Em alternativa, pode inclinar mais o cortador de relva para esvaziar o óleo através do bocal de enchimento.

4. manter o motor equilibrado. Retirar a vareta de óleo. Adicione lentamente cerca de 0,5

litros de óleo novo recomendado (óleo FUXTEC 4MAX a 4 tempos) ao reservatório até ao indicador superior da vareta. Não encher demasiado o reservatório.

5. verificar o nível de enchimento com a vareta do óleoManual_FX-RM_Series_Int24_rev24

Vela de ignição Retire a vela de ignição e limpe-a com uma escova de arame depois de o motor ter arrefecido o suficiente. Ajustar a folga para 0,6 mm com um calibrador de folga. Volte a colocar a vela de ignição e não a aperte demasiado.

Esvaziar o depósito de gasolina e o carburador Opção A (recomendada): Utilize uma bomba de aspiração FUXTEC para aspirar a gasolina do depósito ou deixe o corta- relva funcionar vazio. Opção B:

1. colocar uma lata de gasolina recomendada pelo fabricante debaixo do carburador e utilizar

um funil para evitar derrames. Inclinar o cortador de relva para a frente.

2. desapertar o bujão de drenagem (VERDE na figura) e drenar a gasolina através de um funil.

3. Voltar a apertar o tampão de drenagem depois de toda a gasolina ter sido drenada para o

recipiente. Apertar bem o tampão de escoamento.

Nota: Oferecemos também várias bombas de sucção para bombear o combustível diretamente do depósito e até com a bomba eléctrica com a qual pode reabastecer.Manual_FX-RM_Series_Int24_rev24

Calendário de manutenção

Resolução de problemas O motor não arranca Causas possíveis Resolução de problemas

1. verificar o nível de

gasolina Não há mais combustível no depósito encher Gasolina impura: Motor armazenado sem cuidado, esvaziamento correto do depósito ou cheio com gasolina contaminada Esvaziar o depósito e o carburador. Encher com combustível novo (super sem chumbo)

2. retirar e verificar

a vela de ignição Vela de ignição com defeito, suja ou mal colocada Substituir a vela de ignição Vela de ignição inundada com gasolina Secar e voltar a instalar corretamente

esquecer de acionar a alavanca do travão ao arrancar enquanto o motor de arranque estiver a ser puxado, a alavanca superior deve ser puxada para a pega

Filtro de combustível ou carburador contaminados Substituir ou limpar os componentes

5) Contacto elétrico

quando a alavanca do travão motor é acionada, a placa de contacto na extremidade do cabo Bowden não se fecha Dobrar o suporte para trás para criar o contacto elétricoManual_FX-RM_Series_Int24_rev24

Serviço Elemento Especificação Manutenção Medidor de velas de ignição 0,6 mm Ver página 33 Folga das válvulas (a frio)

Contactar o serviço de apoio ao cliente da FUXTEC

ARMAZENAMENTO A gasolina não deve permanecer no depósito durante mais de um mês. Limpe bem o cortador de relva e guarde-o num local seco e dentro de casa. O AMBIENTE Para proteger o nosso ambiente, recomendamos que respeite os seguintes pontos e instruções: - Utilizar sempre gasolina sem chumbo - Utilizar sempre um funil e/ou uma lata de gasolina com um indicador de nível de líquido para evitar derramar o combustível durante o enchimento - Não encher completamente o depósito - Não encher demasiado o aparelho com óleo de motor - Quando mudar o óleo, certifique-se de que o óleo usado é completamente recolhido. Evitar derramar o óleo. Levar o óleo usado para um centro de reciclagem - Substituir o silenciador se estiver defeituoso. Utilizar apenas peças sobressalentes originais para efetuar reparações - Procurar ajuda profissional se o carburador necessitar de correcções - Limpar o filtro de ar de acordo com as instruções

As peças sobresselentes originais são fornecidas pela FUXTEC. Recomendamos que leve o aparelho a um centro de assistência técnica autorizado para efetuar uma manutenção anual e uma inspeção dos dispositivos de segurança. Para mais informações sobre assistência técnica e peças sobressalentes, contacte o serviço de apoio ao cliente da FUXTEC.Manual_FX-RM_Series_Int24_rev24

O período de garantia é de 24 meses a partir da data de compra. Guarde o comprovativo de compra num local seguro. Estão excluídas da garantia as peças de desgaste e os danos causados por utilização indevida, utilização de força, modificações técnicas, utilização de acessórios incorrectos ou peças sobressalentes não originais e tentativas de reparação por pessoal não qualificado. As reparações só podem ser efectuadas por pessoal especializado autorizado.

94. Instruções de eliminação

O aparelho é embalado para evitar danos durante o transporte. Esta embalagem é uma matéria-prima, pelo que pode ser reutilizada ou reintroduzida no ciclo da matéria-prima. O aparelho e os seus acessórios são feitos de vários materiais, por exemplo, metal e plástico. Eliminar os componentes defeituosos como resíduos perigosos. Informe-se numa loja especializada ou junto das autoridades locais.Manual_FX-RM_Series_Int24_rev24

95. Peças de substituição

Ersatzteil / peça de substituição Modelo Número do artigo EAN Carburador / Carburador

Vela de ignição / vela de ignição alle Modelle / todos os modelos

Correias de transmissão FX-RM4346 n.N n.N FX-RM4646

96. Declaração UE de Conformidade

Declaramos FUXTEC GmbH Kappstrasse69, 71083 Herrenberg-Gültstein - Alemanha que a máquina designada abaixo Corta-relva motorizado, FX-RM5196, FX-RM5196PRO, FX-RM5196eS, FX-RM5396P, FX- RM5396PeSPRO,FX-RM4646, FX-RM4646ECO, RM4346ECO, RM4346, RM4646, RM5196eSPRO a que se refere a presente declaração está em conformidade com os requisitos essenciais de saúde e de segurança pertinentes das Diretivas CE 2006/42/CE. Esta declaração refere-se apenas à máquina no estado em que foi colocada no mercado; as peças montadas posteriormente pelo utilizador final e/ou as intervenções efectuadas posteriormente não são tidas em conta. Diretivas CE relevantes: Diretiva Máquinas 2006/42/CE (Anexo I) Normas harmonizadas aplicadas: EN ISO 5395-1:2013+A1

EN ISO 5395-2:2013+A1+A2

São igualmente aplicáveis as diretivas comunitárias: Emissão de poluentes gasosos e de partículas poluentes do ar provenientes de motores de combustão de máquinas e equipamentos móveis Diretiva EMC 2014/30/UE Diretiva 2000/14/CE relativa às emissões sonoras dos aparelhos e máquinas destinados a ser utilizados no exterior

Herrenberg, 16 de junho de 2023
