MANUAL DE UTILIZADOR GTI322 Glem Gas

RECAUÇÕES ANTES DA UTILIZAÇÃO

TILIZAÇÃO DO APARELHO

RECAUÇÕES PARA NÃO DETERIORAR O APARELHO

NTES DA PRIMEIRA UTILIZAÇÃO

ETECÇÃO DE RECIPIENTE

INSTRUÇÕES DE INSTALAÇÃO ............................................................................................... 64 LIGAÇÃO ELECTRICA ............................................................................................................... 6551 SEGURANÇA Precauções antes da utilização

• Desembale todas as peças.

• A instalação e ligação eléctrica do aparelho devem ser feitas por um especialista autorizado.

• O fabricante não será responsável por danos resultantes da construção ou erro de ligação.

• O aparelho só deve utilizar-se se estiver montado e instalado num móvel e numa superfície de trabalho homologada e adaptada.

• Para ser usado o equipamento deve estar bem instalado numa cozinha e adaptado à superfície de trabalho.

• Este electrodoméstico destina-se exclusivamente para cozinhar alimentos, excluindo-se qualquer outra utilização comercial ou industrial.

• Retire todas as etiquetas e autocolantes da vitrocerâmica.

• Não transforme nem modifique o aparelho.

• A placa não pode ser utilizada fora do ambiente para a qual foi desenvolvida nem como superfície de trabalho.

• O aparelho deve estar ligado a “terra” e conforme os regulamentos vigentes.

• Não utilize extensões para a ligação

• O aparelho não deve colocar-se em cima da máquina de lavar loiça : os vapores de água poderiam danificaros componentes electrónicos.

• Este aparelho não foi concebido para ser operado por um temporizador externo ou por um sistema de controlo remoto. Utilização do aparelho

• Apague sempre os discos depois de os utilizar.

• Vigie constantemente os cozinhados que utilizem gorduras e óleos já que são susceptíveis de inflamar-se rapidamente.

• Tenha atenção ao risco de queimaduras durante e depois da utilização do aparelho.

• Assegure-se de que nenhum cabo eléctrico do aparelho, fixo ou móvel, toque no vidro ou recipiente quentes.52

• Os objectos magnéticos (cartões de crédito, disquetes informáticas, calculadoras) não devem estar perto do aparelho em funcionamento.

• Nunca cubra o aparelho com um pano ou com uma folha de protecção. Poderiam aquecer muito e incendiar-se.

• Não coloque nenhum objecto metálico, excepto os recipientes para aquecer. Em caso de ligação acidental ou de calor residual, o objecto, dependendo do material, corre risco de derreter ou começar a arder.

• Este aparelho pode ser usado por crianças com 8 ou mais anos e por pessoas com limitações das suas capacidades físicas, sensoriais ou mentais ou com falta de experiência ou conhecimento, desde que sejam supervisionadas ou instruídas acerca do seu funcionamento seguro e que compreendam os riscos potenciais.

• Crianças não devem brincar com o aparelho.

• A limpeza e a manutenção não devem ser efetuadas por crianças sem supervisão.

• Objectos metálicos, como facas, garfos, colheres e tampas não devem ser colocados na sua superfície já que aquecem até ao ponde de queimar. Precauções para não deteriorar o aparelho

• Riscos/ fendas nas panelas ou com fundo que não sejam lisos podem danificar a vitrocerâmica.

• Areia ou outros materiais abrasivos podem danificar a vitrocerâmica.

• Evite deixar cair objectos sobre a vitrocerâmica, mesmo que sejam pequenos.

• Não dê pancadas com as panelas nos bordos da vitrocerâmica.

• Assegure-se de que a ventilação do aparelho se faça segundo as instruções do fabricante.

• Não coloque nem deixe panelas vazias sobre a placa.

• Açucares, materiais sintéticos ou papel de alumínio não devem tocar nas zonas quentes. Estas substâncias, podem causar interrupções ou outras alterações do vidro da vitrocerâmica por faltar refrigeração: retirar rapidamente estes materiais da zona quente da placa (atenção: perigo de queimaduras).53

• AVISO: Perigo de incêndio: não coloque objetos na zona de cozedura.

• Não coloque nunca recipientes quentes sobre a zona de comandos.

• Se houver um gavetão situado por baixo do aparelho assegure- se de que há distância suficiente (2 cm) entre o conteúdo do gavetão e a parte inferior do aparelho. Isto é essencial para assegurar uma boa ventilação.

• Não guarde objectos inflamáveis (por exemplo aerossóis) no gavetão situado por baixo da placa. As gavetas cobertas devem ser resistentes ao calor. Precauções em caso de falha no aparelho

• Se constata uma avaria é necessário desligar o aparelho e desligar a tomada de alimentação eléctrica.

• Em caso de desvidrado (perda de vidro ou vibrado/revestimento) ou fissuras na vitrocerâmica é imperativo desligar o aparelho do quadro eléctrico e avisar o serviço pós- venda.

• As reparações só podem ser feitas por pessoal especializado. Não abra, em caso algum, o aparelho.

• ADVERTÊNCIA : Se a superfície apresentar fissuras, desligar o aparelho para evitar a possibilidade de descarga eléctrica.54 Outras precauções

• Assegure-se sempre de que o recipiente que usa está centrado na zona para cozinhar. O fundo da caçarola / panela deve cobrir, tanto quanto possível, a zona de cozinhar.

• Para utilizadores que tenham “by pass” o campo magnético pode influenciar o seu funcionamento. Recomendamos que se aconselhe com fornecedor do seu aparelho ou médico.

• Não utilize recipientes de material sintético ou de alumínio: poderiam fundir-se / derreter-se sobre as zonas de cozinhar ainda quentes.

• NUNCA tente extinguir um incêndio com água, em vez disso, desligue o aparelho e cubra a chama (por ex.) com uma tampa ou com um cobertor anti-incêndio.

Zona cozinhar frente

Posição zona cozinhar

Posição zona cozinhar

Potê ncia de reforço

*a potência pode variar em função das dimensões e dos materiais dos tachos. ** calcular de acordo com método de medida de desempenho (EN 60350-2) Zona de comandos

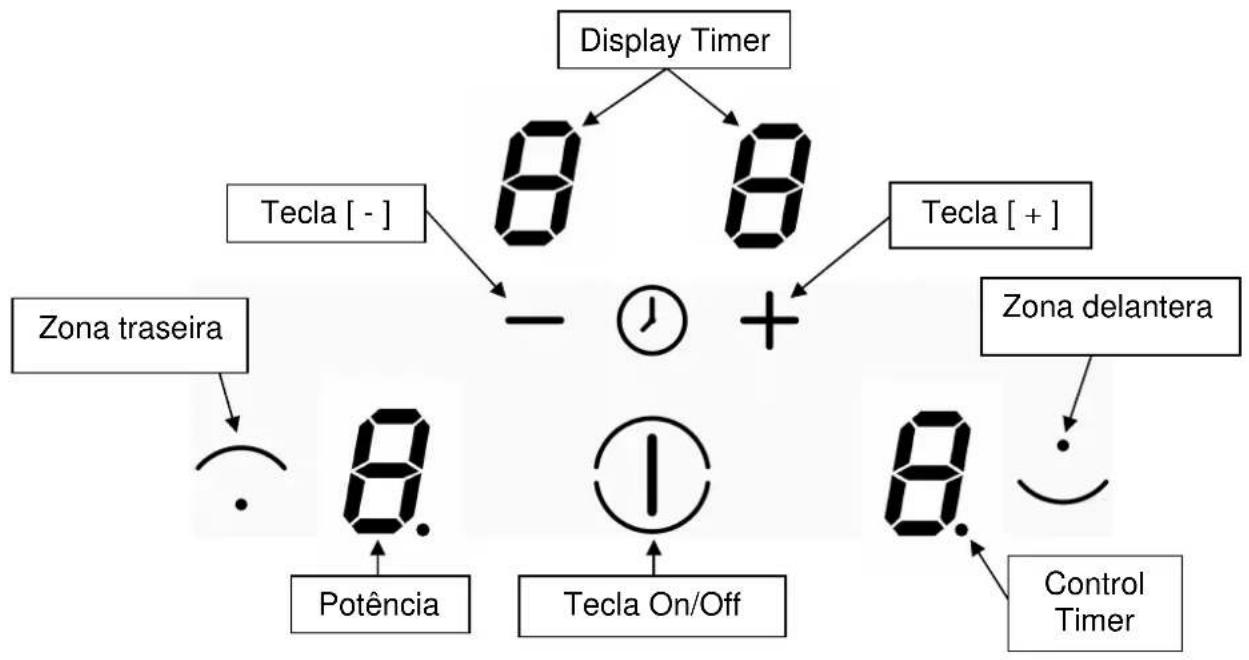

Zona traseira Tecla [ - ] Tecla [ + ] Tecla On/Off Control Timer Potência

UTILIZAÇÃO DO APARELHO

Indicadores Indicação Designação Função 0 Zero Zona de aquecimento activada 1…9 Nível de potência Escolha nível de cozinhado U Detecção de caçarola / panela Falta recipiente ou é inadequado E Mensagem de erro Defeito do circuito electrónico H Calor residual A zona de cozinhar está quente P Power Activada a potência “powerboost” L Bloqueio A placa está protegida contra o manuseio Ventilação O ventilador de arrefecimento tem um funcionamento totalmente automático. Põem-se em funcionamento a uma velocidade baixa a partir do momento em que o calor produzido pela electrónica ultrapassa um certo nível. A ventilação liga na sua velocidade alta quando a placa se usa de uma forma intensiva. O ventilador reduz a sua velocidade e pára automaticamente quando o circuito electrónico está suficientemente frio. LIGAÇÃO E UTILIZAÇÃO DO APARELHO Antes da primeira utilização Limpe o aparelho com um pano húmido e seque-o. Não utilize detergentes já que poderiam provocar uma coloração azulada nas superfícies vitrificadas. Princípio da indução Debaixo de cada placa de cozinhar há uma bobine de indução. Quando esta está ligada produz um campo electromagnético variável o qual produz, por sua vez, correntes induzidas no fundo ferro-magnético do recipiente. Disso resulta um aquecimento do recipiente colocado sobre a zona de aquecimento. Como é lógico, o recipiente deve ser adequado :

• Recomendam-se todos os recipientes metálicos, ferro-metálicos (a verificar eventualmente com um pequeno íman) tais como: caçarolas / panelas de fundição, ferro fundido, sertãs de ferro negro, caçarolas / panelas metálicas esmaltadas em aço inoxidável com fundo ferro-magnético…

• Ficam excluídos os recipientes de cobre, inoxidáveis, alumínio, vidro, madeira, cerâmica, grés, barro cozido… A zona de indução para cozinhar tem automaticamente em conta o tamanho do recipiente utilizado. Com um diâmetro demasiado pequeno, o recipiente não funciona. Este diâmetro varia em função da zona para cozinhar. Quando o recipiente não é adequado para a placa fica aceso o símbolo ( U ). Teclas de toque O seu aparelho tem teclas de toque que permitem controlar as deferentes funções. Um pequeno toque na tecla activa a sua função. A sua activação fica confirmada por um piloto, um indicador e/ou por um sinal sonoro. Não toque numa tecla mais de uma vez.57 Funcionamento

• Ligar / desligar a placa: Acção Painel de controlo Visor Ligar premir tecla [ ] 2 x [ 0 ] Desligar premir tecla [ ] nada ou [ H ]

• Ligar / desligar a zona de aquecimento: Acção Painel de controlo Visor Selecção de zona premir tecla da zona seleccionada [ 0 ] Aumentar a potência premir tecla [ + ] [ 1 ] a [ 9 ] Diminuir a potência premir tecla [ - ] [ 9 ] a [ 1 ] Para parar premir tecla [ - ] [ 0 ] ou [ H ] Se nada for feito, a parte electrónica volta para a posição de espera após 20 segundos. Detecção de recipiente A detecção de recipiente assegura uma segurança perfeita. A indução não funciona :

• Quando não há recipiente sobre a zona para cozinhar ou quando este recipiente não é adequado para a indução. Neste caso é impossível aumentar a potência e aparece o símbolo [ U ] no indicador. O [ U ] desaparece quando se coloca uma panela na zona para cozinhar.

• Se no decurso do cozinhado se retira o recipiente da zona de cozinhar o funcionamento interrompe-se. Aparece o símbolo [ U ] no indicador. O [ U ] desaparece quando se coloca novamente o recipiente na zona para cozinhar. A cozedura continua no nível de potência anterior. Após utilização, desligar o elemento de aquecimento: não deixar a detecção de panela [ U ] activa. Indicador de calor residual Depois de desligar as zonas de cozinhar ou desligar completamente a placa, as zonas de aquecimento ainda ficam quentes o que se indica com o símbolo [H] O símbolo [H] apaga-se quando as zonas de aquecimento já se podem tocar sem perigo. Enquanto os indicadores de calor residual estiverem ligados, não toque nas zonas de cozinhar nem ponha por cima nenhum objecto sensível ao calor Perigo de queimadura ou incêndio ! Função de reforço A função de Reforço [ P ] garante um reforço da zona de aquecimento seleccionada. Quando esta função é activada, as zonas de aquecimento funcionam durante 5 minutos a uma velocidade ultra rápida. Isto destina-se a ser usado para aquecer rapidamente grandes quantidades de água como por exemplo para cozer massa.

• Ligar / Desligar a Reforço: Acção Painel de controlo Visor Selecção de zona premir tecla da zona seleccionada [ 0 ] Aumentar a potência premir tecla [ + ] [ 1 ] a [ 9 ] Ligar o reforço premir tecla [ + ] [ P ] durante 5 minutos Parar o reforço premir tecla [ - ] [ 9 ]58 Temporizador O temporizador pode ser usado simultaneamente nas 2 zonas de aquecimento e isto com definições de tempo diferentes (de 0 a 99 minutos) para cada zona de aquecimento.

• Definição e modificação do tempo de cozinhar: Acção Painel de controlo Visor Selecção de zona premir tecla da zona seleccionada [ 0 ] Aumentar a potência premir tecla [ + ] [ 1 ] …. [ 9 ] [ P ] Seleccionar Temporizador premir [ + ] e [ - ] simultaneamente [ 00 ] Diminuir o tempo Premir tecla [ - ] [ 00 ] a 30,29... Aumentar o tempo Premir tecla [ + ] Aumentar tempo Após alguns segundos, a luz de controlo pára de piscar. O tempo é confirmado e a cozedura inicia-se até o temporizador chegar a [ 00 ].

• Para parar o tempo de cozinhar: Acção Painel de controlo Visor Selecção de zona premir tecla da zona seleccionada [ 0 ] Seleccionar temporizador premir [ - ] e [ + ] simultaneamente tempo remanescente Parar o temporizador premir tecla [ - ] [ 00 ] depois pára Repetir o processo se estiverem ligados vários temporizadores.

• Paragem automática no final do tempo para cozinhar: Assim que o tempo seleccionado terminar, o visor de tempo pisca [ 00 ] e ouve-se um som. Para parar esse som e o piscar, premir qualquer tecla.

• Função de temporizador para ovos: Acção Painel de controlo Visor Ligar a placa premir tecla [ ] [ 0 ] ou [ H ] Seleccionar temporizador premir [ - ] e [ + ] simultaneamente [ 00 ] Diminuir o tempo Premir a tecla [ - ] [ 00 ] a 30,29..... Aumentar o tempo Premir a tecla [ + ] Aumento de tempo Após alguns segundos, a luz de controlo pára de piscar. Assim que o tempo seleccionado terminar, o visor de tempo pisca [ 00 ] e ouve-se um som. Para parar esse som e o piscar, premir qualquer tecla.59 Bloqueio do Painel de Controlo Para evitar a modificação da definição das zonas de cozinhar, particularmente ao limpar, pode bloquear-se o painel de controlo (excepto a tecla Ligar/Desligar [ ]).

• Bloquear: Acção Painel de controlo Visor Ligar a placa premir tecla [ ] [ 0 ] ou [ H ] Bloquear a placa premir simultaneamente [ - ] e a tecla de selecção da zona da frente [ 0 ] ou [ H ] Voltar a premir a tecla de selecção da zona da frente 2 x [ L ]

• Desbloquear: Acção Painel de controlo Visor Ligar a placa premir tecla [ ] 2 x [ L ] Nos 5 segundos após ligar a placa: Desbloquear a placa premir simultaneamente [ - ] e a tecla 2 x [ L ] de selecção da zona da frente Voltar a premir a tecla [ - ] Sem qualquer luz60

CONSELHOS PARA COZINHAR

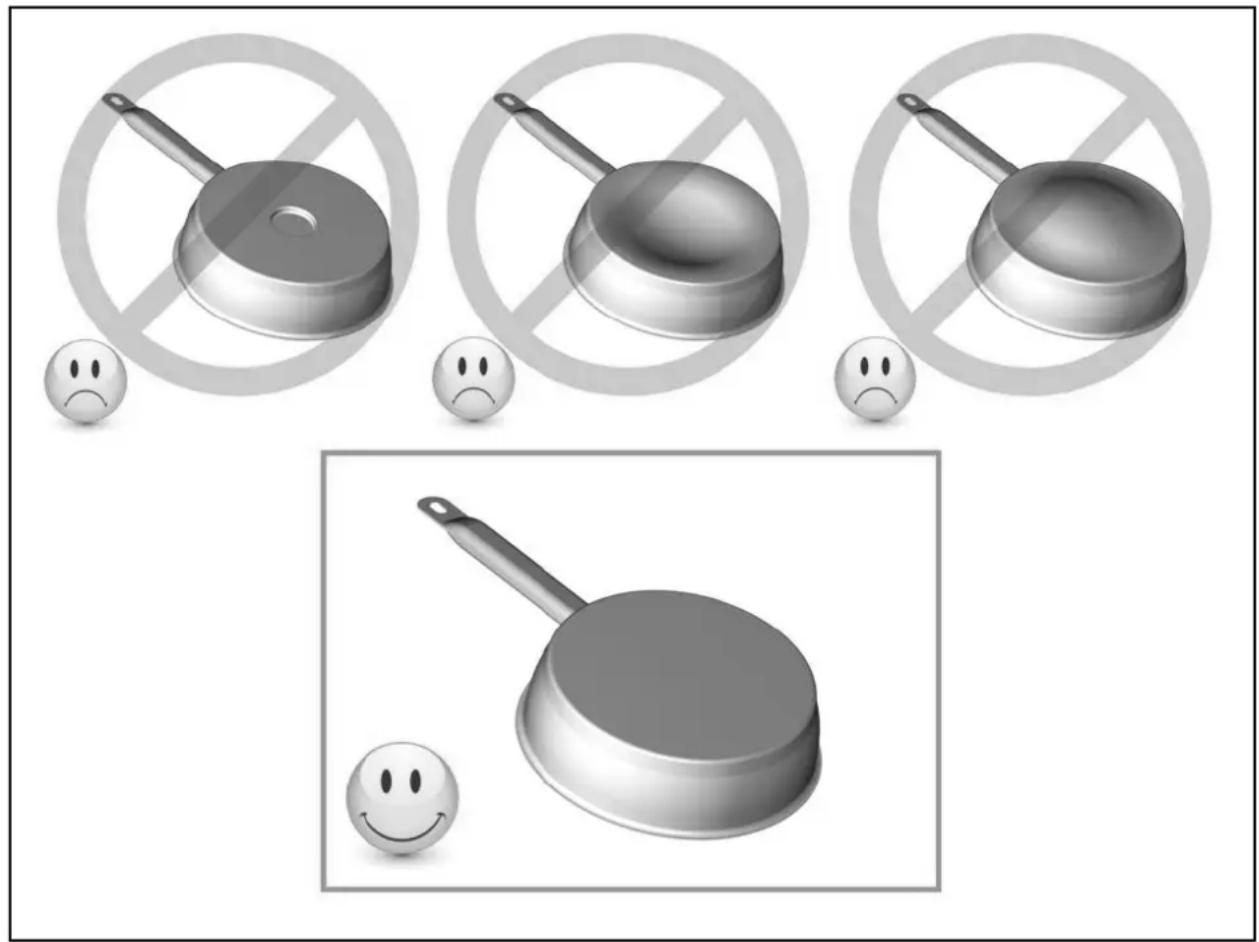

Qualidade das caçarolas / panelas Materiais adequados : ferro, ferro esmaltado, fundido, inoxidável com fundo ferromagnetico, alumínio com fundo férreo magnético. Materiais não adequados : alumínio e inoxidável com fundo não ferro magnético, cobre, latão, vidro, cerâmica, porcelana Os fabricantes especificam se os seus produtos são compatíveis com a indução. Para verificar se as panelas são compatíveis:

• Ponha um pouco de água numa panela e coloque-a sobre a zona de cozinhar por indução, regulada para o nível [ 9 ]. A água deve aquecer em alguns segundos.

• Ponha um íman sobre o fundo externo da panela; deve ficar preso. Algumas panelas podem fazer ruído ao ser colocadas sobre uma zona de cozinhar por indução.Estes ruídos não representam em nenhum caso um defeito do aparelho nem têm influência no seu funcionamento.

Dimensão das panelas As zonas para cozinhar adaptam-se automaticamente à dimensão do fundo da panela, dentro um certo limite. Por isso, o fundo da panela deve ter um diâmetro mínimo em função do diâmetro da zona para cozinhar correspondente. Para obter o máximo rendimento da placa, coloque a panela bem centrada na zona de cozinhar61 Exemplos de ajuste das potencias de cozinhar (los siguientes valores son indicativos)

CONSERVAÇÃO DO APARELHO

• Deve deixar arrefecer o aparelho, já que há perigo de queimaduras.

• Limpe os restos do cozinhado com água á qual tenha adicionado um produto para maquina de lavar loiça ou um produto comercial aconselhado para vitrocerâmica.

• Não utilize produtos de limpeza abrasivos e que poderiam danificar o aparelho.

• Seque o aparelho com um pano limpo.

• Retire imediatamente o açúcar ou materiais que contenham açúcar 1 a 2 Derreter Aquecer

2 a 3 Aumenta Descongelação

Arroz e pratos cocinados Legumes, peixe, produtos congelados

6 a 7 Cozer em lume brando / suave

Fritar Levar a ebulição

Fritar Levar a ebulição

Levar a ebulição grandes quantidades de agua62 O QUE FAZER EM CASO DE AVARIA Quando aparece o símbolo [ E 4]

I) A placa tem de ser reconfigurada. Siga por favor os seguintes passos:

Importante antes de começar:

• Assegure-se de que não há panelas na placa

• Pegue numa panela com fundo ferro magnético e um diâmetro mínimo de 16cm

• Desligar o aparelho da corrente eléctrica, removendo o fusível ou desligando o disjuntor

• Começar o procedimento dentro de 2 minutos imediatamente após ter ligado o aparelho à corrente eléctrica

• Ligar o aparelho à corrente eléctrica

• Não use o botão [ ].

II) Primeiro passo: cancelar a configuração existente

1) Premir [ - ] continuamente

2) Com a outra mão, premir sucessiva

e rapidamente (menos de 2 segundos) em cada botão [ O ]. Premir 2 vezes cada tecla na seguinte ordem (a -> a -> b -> b). [ - ] aparece no “display” Um som duplo significa que ocorreu um erro. Se tal acontecer, recomeçar do ponto 1).

3) Retirar a mão dos botões “touch control”, premir simultaneamente [ + ] e

[ - ] durante uns segundos, até o símbolo [ E ] aparecer a piscar.

4) Esperar até o símbolo [ E ] deixar de piscar

5) Uns segundos mais tarde o símbolo [ E ] transforma-se automaticamente

em [ C ]. A configuração existente está então cancelada.

III) Segundo Passo: nova configuração

1) Pegar numa panela com fundo ferro magnético e um diâmetro mínimo de

2) Seleccionar uma zona de cozinhar, premindo a respectiva tecla [ O ].

3) Colocar a panela na zona de cozinhar escolhida

4) Esperar até o “display” [ C ] começar a [ - ]. A zona seleccionada está

6) Todas as zonas de cozinhar encontram-se configuradas quando todos os

“displays” estiverem desligados. Utilizar, por favor, sempre a mesma panela para todo o procedimento. Não colocar várias panelas ao mesmo tempo durante o processo de configuração da placa.

• Caso o símbolo [ E 4 ] se mantiver, por favor contactar o serviço pós-venda A placa ou a zona para cozinhar não ligam:

• A placa está mal ligada à corrente eléctrica.

• O fusível de segurança está desligado.

• A função de bloqueio está ligada.

• As teclas sensíveis ao toque estão cobertas com gordura ou água.

• Foi colocado um objecto em cima de uma tecla sensível ao toque. O Painel de Controlo mostra [ U ]:

• Não há nenhuma panela na zona de cozinhar.

• A panela não é compatível com a placa de indução.

• O diâmetro da panela é muito pequeno.

• Desligar e voltar a ligar a placa.

• Telefonar ao serviço pós-venda. Uma ou todas as zonas para cozinhar estão desligadas:

• O sistema de segurança funcionou.

• Este sistema funciona quando se esquecer de desligar a zona de cozinhar.

• Uma ou mais teclas sensíveis ao toque estão tapadas.

• A panela está vazia e o seu fundo aqueceu demais.

• A placa também tem uma redução automática do nível de potência e é desligada automaticamente quando há risco de sobreaquecimento. O sistema de ventilação continua a funcionar após desligar a placa:

• Isto não é uma avaria, a ventoinha continua a proteger o dispositivo electrónico.

• A ventoinha pára automaticamente. O Painel de Controlo mostra [ L ]:

• Ver capítulo “Bloqueio do Painel de Controlo” O painel de controlo indica [ ] ou [ Er03 ] :

• Um objeto ou líquido está a cobrir a zona de comandos. O símbolo desaparece assim que a zona coberta é liberta ou limpa. O painel de controlo indica [ E2 ] ou [ E H ] :

• A placa está sobreaquecida, espere até que arrefeça e depois ligue-a novamente. O painel de controlo indica [ E3 ] :

• O recipiente não é adequado. Mude de recipiente. O painel de controlo indica [ E6 ] :

• Rede elétrica deficiente. Verifique a frequência e a voltagem da rede elétrica. O painel de controlo indica [ E8 ] :

• A entrada de ar do ventilador está obstruída, liberte-a. O painel de controlo indica [ E C ] :

• Erro de configuração. Reprogramar a placa, consulte o capitulo “O painel de controlo indica [E 4]”. Se qualquer um dos símbolos acima persistir, ligue para o serviço.

PROTECÇÃO DO MEIO AMBIENTE

• Os materiais da embalagem são ecológicos e recicláveis

• Os aparelhos/componentes electrónicos são formados por materiais recicláveis e por vezes feitos de materiais nocivos para o meio ambiente, mas necessários para o bom funcionamento e segurança do aparelho.

• Nunca deitar fora junto com lixo doméstico

• Chame os serviços de recolha de electrodomésticos ou dite-o nos lugares de depósito estabelecidos pelo município e adaptadas para a reciclagem de aparelhos electrodomésticos.64

INSTRUÇÕES DE INSTALAÇÃO

A montagem deve ser feita exclusivamente por especialistas O utilizador está obrigado a respeitar a legislação e normas vigentes no país onde reside. Colocação da fita estanque A fita adesiva enviada com o aparelho permite evitar qualquer infiltração no móvel. A sua colocação deve ser efectuada com grande cuidado e segundo o croqui abaixo.

Encastre : Referência

Dimensão cortar Dimensão cortar Montagem disse "flush"

Dimensão da janela ( mm ) largura

profundidade espessura.

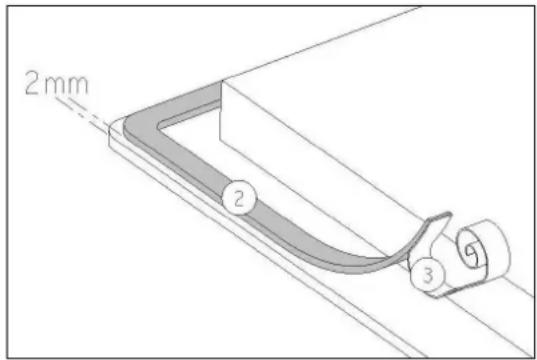

• As placas e revestimentos da superfície de trabalho devem ser de materiais resistentes ao calor (100 ºC).

• A placa de cozinhar pertence a classe de protecção “Y”. Quando se coloque, na parte posterior, num dos lados pode haver uma parede ou armário alto, mas no outro lado não deverá haver nenhum móvel nem aparelho que sejam mais altos do que a superfície para cozinhar.

• A distância entre a placa e a parede deve ser, no mínimo, de 50 mm

• As juntas/roda tampos na parede devem ser termo resistente

• Os materiais da superfície de trabalho podem inchar devido à humidade. Nos cantos/lados do corte aplique um verniz ou cola especial.

• Não instale a placa por cima de um forno sem ventilação nem de uma máquina de lavar loiça.

• Certifique-se que tem um espaço de 20 mm entre a caixa do aparelho e a parede, para assegurar uma boa circulação de ar para a refrigeração da electrónica

• Garanta que entre a parte de cima do gavetão e da placa exista um espaço de 5 mm para permitir a saída e circulação de ar.

• Se existir um gavetão debaixo da placa de cozinhar, evite guardar aí objectos inflamáveis (por exemplo sprays) e objectos que não resistam ao calor

• A distância de segurança entre a placa de cozinhar e a chaminé/exaustor, situado por cima, deve respeitar as indicações do fabricante da chaminé.

• O cabo de ligação depois de ligado não deve estar sujeito a nenhuma tensão mecânica, como por exemplo causada por um gavetão.

• A instalação do tampo em sítios que não são estáveis (por exemplo: barco), deve ser feito por especialistas.

• AVISO: Use apenas proteções para placas do fabricante do aparelho de cocção ou recomendadas por este nas instruções de uso. O uso de proteções inadequadas ou não recomendadas pode causar acidentes. Colar a junta (2) sobre o bordo da placa a 2 mm do bordo exterior, depois de ter tirado a lâmina de protecção (3)65

• A instalação deste dispositivo e a ligação à rede eléctrica deve ser efectuada por um electricista que conheça as regulações normativas e as respeite de forma escrupulosa.

• As peças eléctricas devem estar sempre protegidas após serem incorporadas.

• Os dados necessários à ligação encontram-se nos autocolantes colocados na parte de baixo do aparelho.

• O aparelho deve ser separado da rede eléctrica através de um disjuntor multipolar. A abertura de contacto deve ter pelo menos 3 mm.

• O circuito eléctrico deve ser separado da rede eléctrica através de dispositivos adaptados, como disjuntores, fusíveis ou interruptores (diferenciais).

• Se o aparelho não possuir uma tomada acessível, devem ser incorporados meios para desligar na instalação fixa, de acordo com as regulações de instalação.

• A manga de entrada deve ser colocada de forma a não tocar nenhuma das partes quentes da placa ou do forno. Atenção! Este aparelho só pode ser ligado a uma rede de 230 V~ 50/60 Hz. Deve ligar-se sempre o fio de terra. Respeitar o esquema de ligação. Usar o cabo de ligação que vai junto ao aparelho. O fio verde / amarelo corresponde ao fio de terra, o fio azul corresponde ao neutro e o fio castanho corresponde à fase.

Atenção! Tenha o cuidado de ligar correctamente os fios e as “pontes” e de apertar bem os parafusos.

Rede eléctrica Ligação Diâmetro do cabo

Cabo Calibre de protecção

16 A Não seremos responsáveis por qualquer acidente resultante de má ligação, ou que possa surgir devido ao uso de um aparelho que não esteja devidamente ligado ao borne “terra” ou ligado a um borne “terra” defeituoso.16107-4
