221358 - Liquidificador elétrico Hendi - Manual de utilização gratuito

Tipo de produto	Liquidificador elétrico profissional
Marca	Hendi
Modelo	221358
Uso previsto	Misturar leite ou café com gelo
Alimentação	220-240 V~ 50 Hz
Potência	400 W
Dimensões (L×P×A)	170 × 196 × 490 mm
Peso líquido	4,9 kg
Capacidade dos copos	0,75 a 0,95 L
Velocidades	2: 15.000 rpm (I) e 19.000 rpm (II)
Materiais dos copos	Aço inoxidável e policarbonato
Agitadores incluídos	2 simples e 2 de dupla camada
Tipo de uso	Apenas interno, uso profissional
Classe de proteção	Classe I (aterramento obrigatório)
Nível de ruído	< 75 dB(A)
Dispositivos de segurança	Microinterruptor, limitador térmico
Manutenção e limpeza	Limpar o exterior com pano úmido; copos com água e sabão; não imergir; não pode ir à máquina de lavar louça
Peças de reposição	Disponíveis (ver diagrama elétrico)
Garantia	12 meses (vícios e defeitos de fabricação)
Acessórios fornecidos	2 copos, 4 agitadores
Cores disponíveis	Preto, branco, caramelo, amarelo, vermelho, azul

Perguntas frequentes - 221358 Hendi

Como usar o liquidificador Hendi 221358?

Despeje o leite no copo (não encher demais), rosqueie o agitador, insira o copo no suporte, conecte, e então gire o interruptor para a posição I ou II. Não usar por mais de 3 minutos consecutivos.

Quais agitadores usar para mais espuma?

Use os agitadores de dupla camada para incorporar mais ar e obter uma bebida mais espumosa.

Como limpar o liquidificador?

Desconecte o aparelho e deixe esfriar. Limpe o exterior com um pano úmido e sabão neutro. Lave os copos em água morna com sabão. Nunca imerja a unidade do motor nem coloque as peças na máquina de lavar louça.

O que fazer se o liquidificador não ligar?

Verifique se o plugue está bem conectado e se o interruptor está em I ou II. Se o problema persistir, consulte a tabela de solução de problemas no manual.

Por que o liquidificador para durante o uso?

É normal: o limitador térmico interno ativa para evitar superaquecimento do motor. Deixe o aparelho esfriar antes de reutilizá-lo.

Que tipos de recipientes posso usar?

Use apenas os copos fornecidos (aço inoxidável ou policarbonato). Não use outros recipientes.

O liquidificador é adequado para uso doméstico?

Não, este aparelho foi projetado para uso profissional (restaurantes, cantinas, bares). Não deve ser usado por crianças ou pessoas não treinadas.

Como substituir uma peça defeituosa?

Consulte o diagrama elétrico do manual para identificar a peça. Contate seu revendedor para encomendar peças originais. Nunca repare o aparelho você mesmo.

Qual é a tensão e a potência do aparelho?

Tensão: 220-240 V~ 50 Hz. Potência: 400 W.

O liquidificador pode ser usado sem líquido no copo?

Não, nunca opere o aparelho sem conteúdo no copo, isso pode danificar o motor.

MANUAL DE UTILIZADOR 221358 Hendi

Você deve ler este manual do usuário cuidadosamente antes de usar o aparelho.

Guarde estas instruções com o aparelho.

Apenas para uso interno.

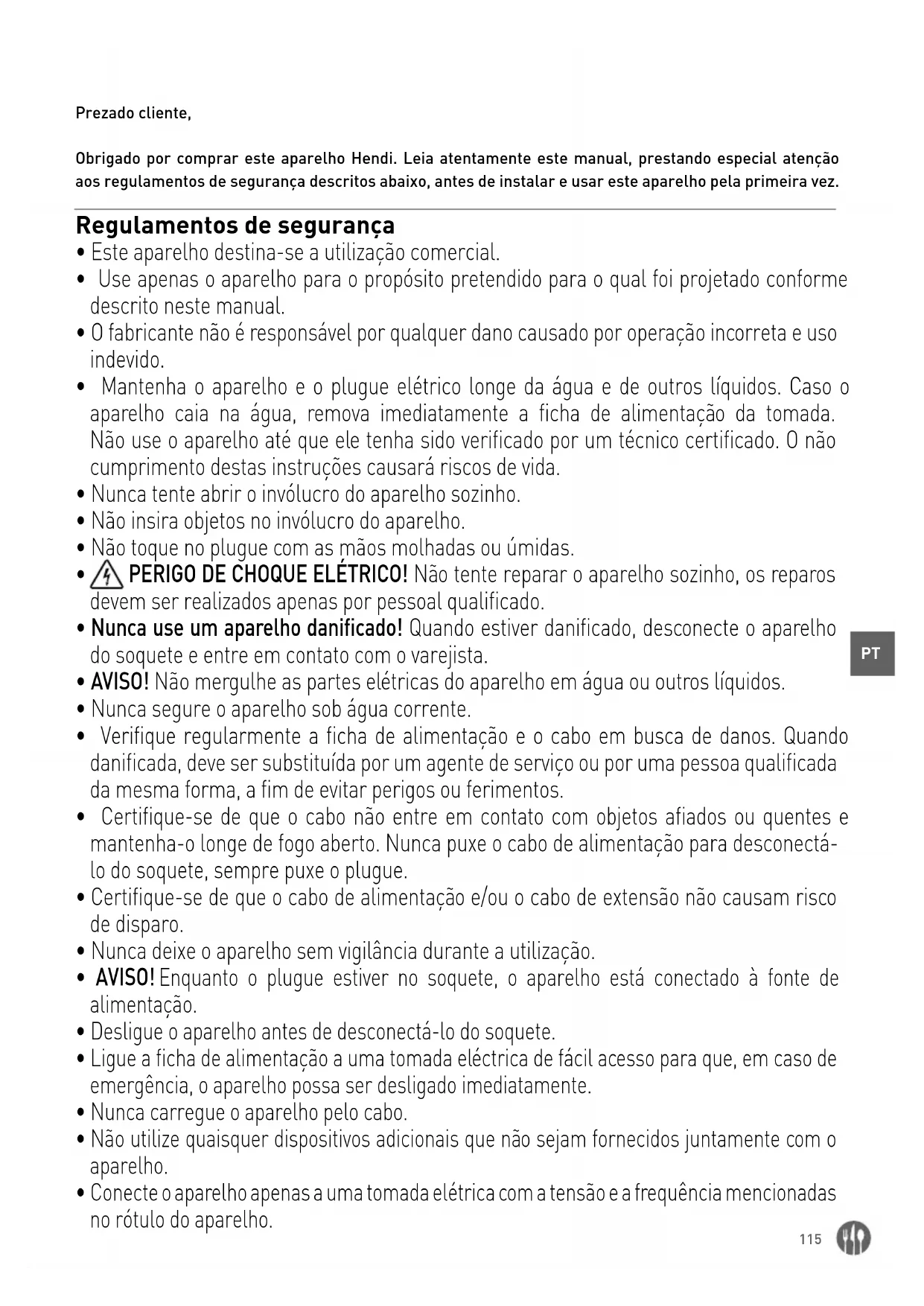

Obrigado por comprar este aparelho Hendi. Leia atentamente este manual, prestando especial atenção aos regulamentos de segurança descritos abaixo, antes de instalar e usar este aparelho pela primeira vez.

Regulamentos de segurança

• Este aparelho destina-se a utilização comercial.
• Use apenas o aparelho para o propósito pretendido para o qual foi projetado conforme descrito neste manual.
• O fabricante não é responsável por qualquer dano causado por operação incorreta e uso indevido.
• Mantenha o aparelho e o plugue elétrico longe da água e de outros líquidos. Caso o aparelho caia na água, remova imediatamente a ficha de alimentação da tomada. Não use o aparelho até que ele tenha sido verificado por um técnico certificado. O não cumprimento destas instruções causará riscos de vida.
• Nunca tente abrir o invólucro do aparelho sozinho.
• Não insira objetos no invólucro do aparelho.
• Não toque no plugue com as mãos molhadas ou úmidas.
  • PERIGO DE CHOQUE ELÉTRICO! Não tente reparar o aparelho sozinho, os reparos devem ser realizados apenas por pessoal qualificado.
• Nunca use um aparelho danificado! Quando estiver danificado, desconecte o aparelho do soquete e entre em contato com o varejista.
• AVISO! Não mergulhe as partes elétricas do aparelho em água ou outros líquidos.
• Nunca segure o aparelho sob água corrente.
• Verifique regularmente a ficha de alimentação e o cabo em busca de danos. Quando danificada, deve ser substituída por um agente de serviço ou por uma pessoa qualificada da mesma forma, a fim de evitar perigos ou ferimentos.
• Certifique-se de que o cabo não entre em contato com objetos afiados ou quentes e mantenha-o longe de fogo aberto. Nunca puxe o cabo de alimentação para desconectá-lo do soquete, sempre puxe o plugue.
• Certifique-se de que o cabo de alimentação e/ou o cabo de extensão não causam risco de disparo.
• Nunca deixe o aparelho sem vigilância durante a utilização.
• AVISO! Enquanto o plugue estiver no soquete, o aparelho está conectado à fonte de alimentação.
• Desligue o aparelho antes de desconectá-lo do soquete.
• Ligue a ficha de alimentação a uma tomada eléctrica de fácil acesso para que, em caso de emergência, o aparelho possa ser desligado imediatamente.
• Nunca carregue o aparelho pelo cabo.
• Não utilize quaisquer dispositivos adicionais que não sejam fornecidos juntamente com o aparelho.

• Conecte o aparelho apenas a uma tomada elétrica com a tensão e a frequência mencionadas no rótulo do aparelho.

• Nunca use outros acessórios que não os recomendados pelo fabricante. Não fazê-lo pode representar um risco de segurança para o usuário e danificar o aparelho. Use apenas peças e acessórios originais.

• Este aparelho não deve ser operado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, nem por pessoas com falta de experiência e conhecimentos.
• Este aparelho não deve, em qualquer circunstância, ser utilizado por crianças.
• Mantenha o aparelho e seu cabo de alimentação fora do alcance das crianças.
• AVISO: SEMPRE desligue o aparelho e desligue da tomada antes da limpeza, manutenção ou armazenamento.

Regulamentos especiais de segurança

• Desligue sempre o aparelho da corrente elétrica se não estiver a ser utilizado ou se não estiver a ser utilizado e antes da montagem, desmontagem ou limpeza.
• Este aparelho deve ser operado por pessoal qualificado na cozinha do restaurante, cantinas ou pessoal do bar, etc.
• Não coloque o aparelho sobre um objecto de aquecimento (gasolina, electricidade, fogão a carvão, etc.) Mantenha o aparelho afastado de superfícies quentes e chamas abertas. Utilize sempre o aparelho numa superfície nivelada, estável, limpa, resistente ao calor e seca.
• Este aparelho não se destina a ser operado através de um temporizador externo ou de um sistema de controlo remoto separado.
• Não use roupas largas e os cabelos compridos devem ser amarrados durante a operação.
• Deixe pelo menos 10 cm de espaço em redor do aparelho para fins de ventilação durante a utilização.
• Não utilize utensílios duros para bater na superfície exterior.
• CUIDADO! Passe o cabo de alimentação com segurança, se necessário, para evitar puxar ou entrar em contacto inadvertamente com a superfície de aquecimento.
• Não limpe, guarde ou substitua a lâmina do aparelho a não ser que esteja completamente arrefecida e desligue da corrente elétrica.
• Não mergulhe o aparelho na água ou noutros líquidos para limpeza.
• Não lave a máquina com água ou jato de água. Lavar com água pode causar fugas e aumentar o risco de choque elétrico. Nenhuma peça pode ser lavada na máquina de lavar loiça.
• AVISO! Não coloque as mãos, os dedos, a espátula ou a colher no copo durante o funcionamento.
• Utilize apenas os copos fornecidos. Escolha a velocidade adequada (I ou II) para misturar leite.
• Não carregue demasiado leite para evitar o transbordo.
• Mantenha as mãos e os utensílios fora do copo durante o funcionamento para evitar a possibilidade de ferimentos graves e/ou danos na liquidificadora.
• Não retire o copo antes de o motor parar completamente.
• Nunca utilize o aparelho sem carga no interior do copo

Utilização prevista

• Este aparelho destina-se a utilização profissional.
• Este aparelho foi concebido para misturar leite ou café com gelo e arejar a mistura com os agitadores fornecidos. Qualquer outra utilização pode

provocar danos no aparelho ou lesões pessoais.
- Autilização do aparelho para qualquer outro fim deve ser considerada uma utilização indevida do dispositivo. O utilizador será o único responsável pela utilização indevida do dispositivo.

Instalação de aterramento

Este aparelho é classificado como classe de protecção I e deve estar ligado a um solo de protecção. A aterramento reduz o risco de choque elétrico fornecendo um fio de escape para a corrente elétrica. Este aparelho está equipado com um cabo

de alimentação que possui um fio de aterramento e plugue aterrado. O plugue deve ser conectado a uma tomada que esteja corretamente instalada e aterrada.

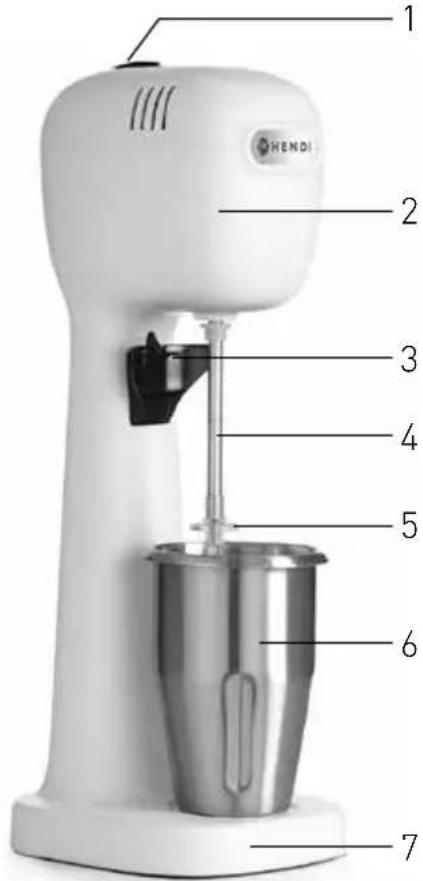

Visão geral das peças principais do aparelho

1: Interruptor de alimentação (com "I" para velocidade baixa e "II" para velocidade alta)
2: Unidade do motor
3: Suporte para copos
4: Eixo rotativo
5: Agitadores (2 camadas simples e 2 duplas incluídas)
6: 1 copo de aço inoxidável e 1 copo de policarbonato
7: Base

Preparações antes de utilizar pela primeira vez

• Remova todas as embalagens e embalagens de protecção.
• Certifique-se de que o aparelho não está danificado e com todos os acessórios (consulte ==> peças diferentes dos acessórios). Em caso de entrega incompleta e danos. Contacte imediata-mente o fornecedor. Não utilize o aparelho. (Ver ==> Garantia).

• Limpe o aparelho antes da utilização (Consulte == > Limpeza e manutenção).

• Certifique-se de que o aparelho está completamente seco.

• Coloque o aparelho numa superfície horizontal, estável e resistente ao calor que seja segura contra salpicos de água.
• Guarde a embalagem se pretender armazenar o seu aparelho no futuro.

Operação

Aviso: Certifique-se de que o aparelho está desligado da fonte de alimentação eléctrica e certifique-se de que o interruptor de alimentação está na posição "0".

• Deite o leite dentro da chávena. (Nota: Não coloque demasiado para evitar o transbordo).
• Aparafuse a unidade de agitação.
  NOTA: Existem 2 camadas simples e 2 duplas para seleção. Utilize um agitador de camada dupla para permitir a entrada de mais ar na mistura e criar uma espuma mais suave ou maior.
• Insira o copo com os ingredientes no suporte para copos.
• Ligue a ficha de alimentação a uma fonte de alimentação elétrica adequada.

• O interruptor de alimentação tem 2 velocidades para seleção. Ligue o aparelho rodando o interruptor de alimentação para a posição I (baixa velocidade) ou II (alta velocidade).

• Desligue o aparelho rodando o interruptor de alimentação para a posição "0" (Posição de nível) se a operação estiver concluída.

• Desligue o aparelho da fonte de alimentação eléctrica.
  • Coloque o copo para beber.

NOTA:

• Não utilize o aparelho durante mais de 3 minutos de cada vez ou sem o ingrediente lácteo no interior do copo para evitar o sobreaquecimento.
• Leite diferente pode ter um resultado de espuma diferente.
• Certifique-se de que o copo está colocado em segurança na máquina antes de iniciar a operação.

Limpeza e manutenção

Atenção: Desligue sempre o aparelho da tomada eléctrica e deixe-o arrefecer completamente antes de limpar e armazenar.

Limpeza

• Nunca mergulhe o aparelho em água ou outros líquidos.
• Limpe a superfície exterior arrefecida com um pano ou esponja ligeiramente húmidos com uma solução de sabão suave.
• Nunca utilize esponjas ou detergentes abrasivos, palha-de-aço ou utensílios metálicos para limpar o interior ou o exterior do aparelho.
• Lave o copo em água morna com sabão após

cada utilização.

NOTA: Nenhuma peça pode ser lavada na máquina de lavar loiça.

Armazenamento

• Antes de armazenar, certifique-se sempre de que o aparelho já foi desligado da tomada eléctrica e arrefecido completamente.
• Guarde o aparelho num local fresco, limpo e seco.

Resolução de problemas

Se o aparelho não funcionar correctamente, verifique a solução na tabela abaixo. Se continuar a não

conseguir resolver o problema, contacte o fornecedor/prestador de serviços.

Problemas Causa possível Solução possível
O aparelho não liga.	- A ficha de alimentação não está corretamente ligada à tomada elétrica.- Interruptor de alimentação não definido para a posição I ou II	- Verifique a ficha de alimentação para se certificar de que está devidamente ligada.- Coloque o interruptor de alimentação na posição I ou II.
O aparelho pára de funcionar.	- O limitador térmico interno é ativado para evitar o sobreaquecimento do motor	Rode o interruptor de alimentação para a posição “0” e desligue o aparelho da tomada. Deixe-o arrefecer completamente durante cerca de 20 ~ 30 minutos antes de voltar a arrancar.

Especificação técnica

N.o do item 221600	221617 221624 221	631 221648 221655
Tensão e frequência de funcionamento	220- 240V~ 50Hz
Potência de entrada nominal	400W
Capacidade do copo	0,75 ~ 0,95 L
Classe de proteção	Classe I
Nível de ruído < 75 dB (A)
Velocidade (rpm) Definição I : 15.000 / Definição II : 19.000
Cor Preto Branco Caramelo Amarelo Vermelho Azul
Dimensão 170 x 196 x (A)490 mm
Peso líquido 4,9 kg

OBSERVAÇÃO: As especificações técnicas estão sujeitas a alterações sem notificação prévia.

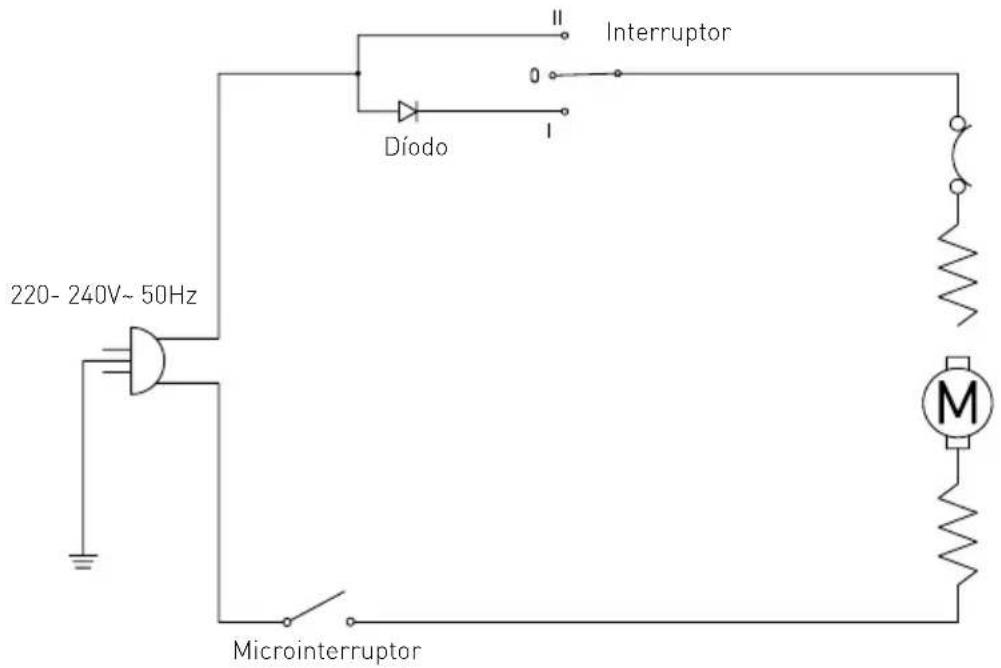

Diagrama elétrico

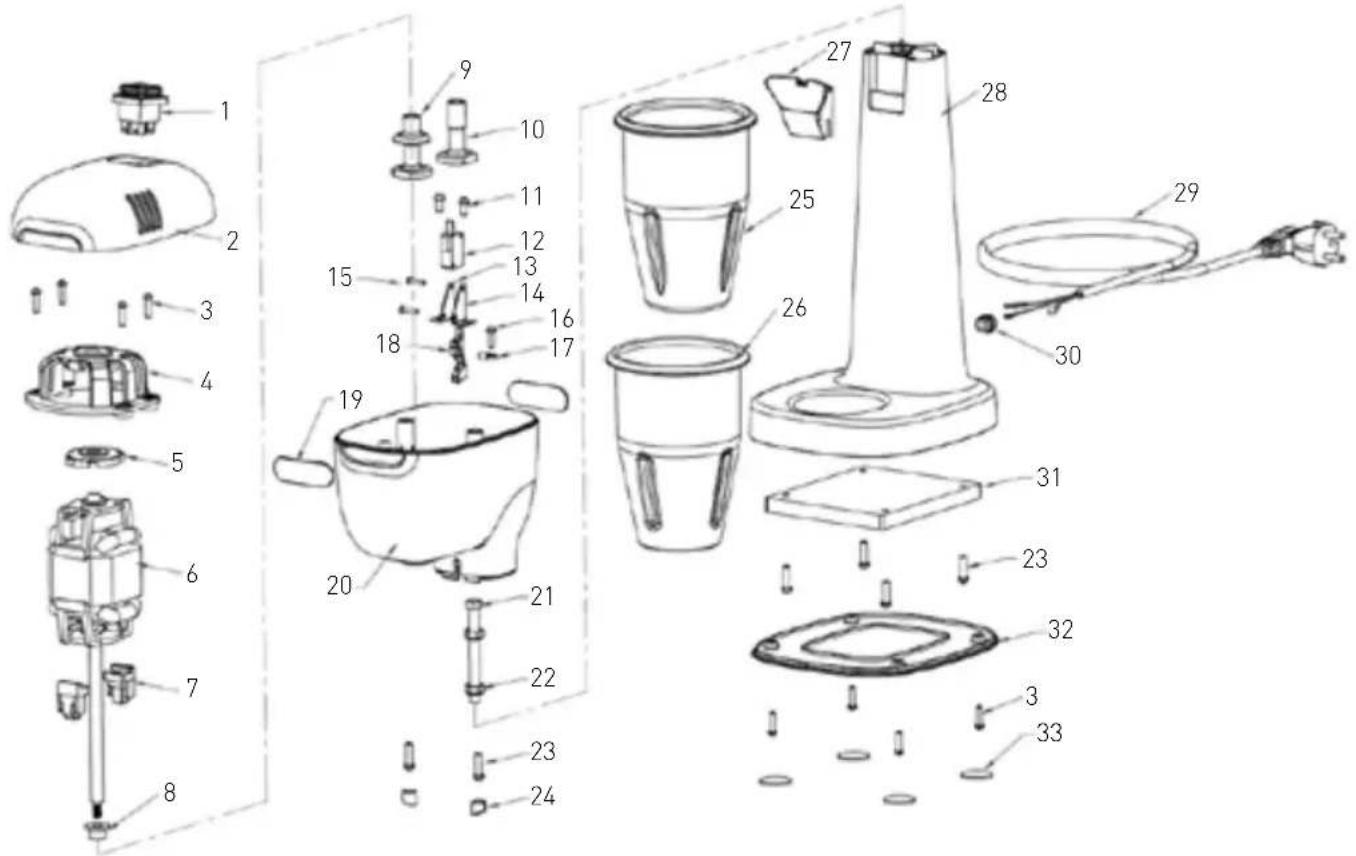

Desenho explodido e lista de peças

N.o de peça	Nome da peça	Quanti-dade	No de peças	Nome da peça	Quanti-dade
1 Interruptor 1 18 Unidade motora 1
2 Cobertura superior 1 19 Autocolante com logótipo				Hendi	2
3 Parafuso 4x16 8 20 Fundo do compartimento do motor					1
4 Parte superior de montagem do motor	1 21 Parafuso M8x80 1
5 Almofada anti-vibração 1 22 Porca M8 2
6 Motor 1 23 Parafuso 5x18 6
7 Pé de apoio do motor 2 24 Orifício central 2
8 Proteção de borracha 1 25 Copo de aço inoxidável 1
9 Agitador de camada dupla	2 26 Copo de policarbonato 1
10 Agitador de camada única	2	27	Suporte de copo	1
11 Parafuso 5x10 2 28 Corpo			1
12 Microinterruptor	1	29	Cabo de alimentação	1
13 Suporte do microinterruptor esquerdo	1 30 Alívio da tensão 1

14 Suporte do microinterruptor direito	1 31 Metal de contrapeso 1
15 Parafuso M3x14 2 32 Cobertura inferior 1
16 Parafuso 4x14 1 33 Almofada para os pés 1
17 Eixo da unidade motora 1

Garantia

Qualquer defeito que afete a funcionalidade do aparelho que se torne aparente no prazo de um ano após a compra será reparado mediante reparação gratuita ou substituição, desde que o aparelho tenha sido utilizado e mantido de acordo com as instruções e não tenha sido abusado ou mal utilizado de forma alguma. Seus direitos estatutários não são afetados. Se o aparelho for reclamado ao abrigo da garantia, indique onde e quando foi comprado e inclua o comprovante de compra (por exemplo, recibo).

De acordo com a nossa política de desenvolvimento contínuo de produtos, reservamo-nos o direito de alterar as especificações do produto, embalagem e documentação sem aviso prévio.

Descartar & Ambiente

Ao desactivar o aparelho, o produto não deve ser eliminado com outros resíduos domésticos. Em vez disso, é sua responsabilidade descartar seus equipamentos de resíduos entregando-os a um ponto de coleta designado. O não cumprimento desta regra pode ser penalizado de acordo com os regulamentos aplicáveis em matéria de eliminação de resíduos. A recolha e reciclagem separadas dos seus equipamentos de resíduos no momento da eliminação ajudará a conservar os recursos naturais e garantir que sejam reciclados de forma a proteger a saúde humana e o meio ambiente.

Para obter mais informações sobre onde você pode deixar seus resíduos para reciclagem, entre em contato com sua empresa local de coleta de resíduos. Os fabricantes e importadores não assumem a responsabilidade pela reciclagem, tratamento e eliminação ecológica, quer directamente quer através de um sistema público.
