MANUALE UTENTE 221358 Hendi

È necessario leggere attentamente questo manuale utente prima di utilizzare l'apparecchio.

Conservare queste istruzioni insieme all'apparecchio.

Solo per uso interno.

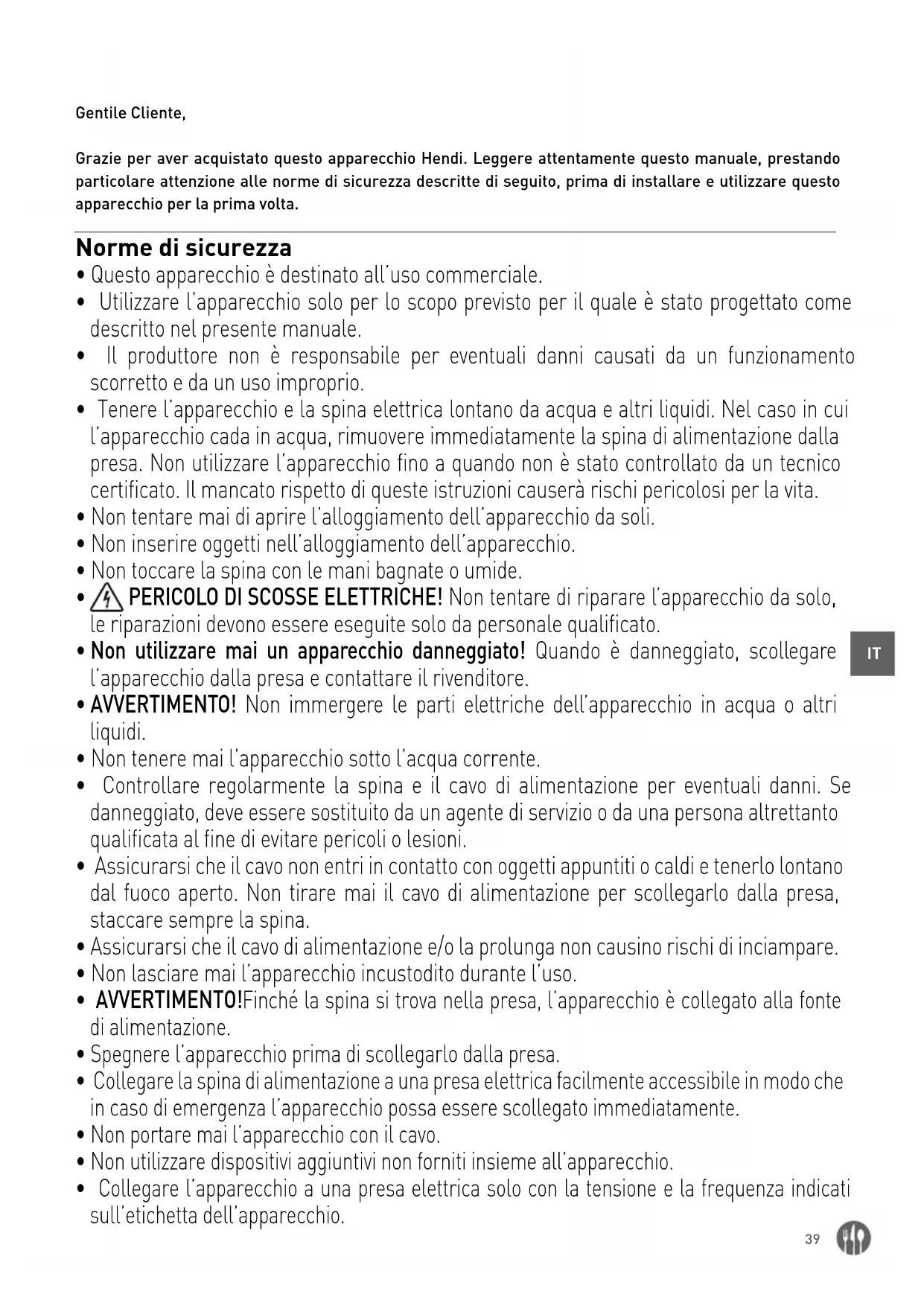

Grazie per aver acquistato questo apparecchio Hendi. Leggere attentamente questo manuale, prestando particolare attenzione alle norme di sicurezza descritte di seguito, prima di installare e utilizzare questo apparecchio per la prima volta.

Norme di sicurezza

• Questo apparecchio è destinato all'uso commerciale.
• Utilizzare l'apparecchio solo per lo scopo previsto per il quale è stato progettato come descritto nel presente manuale.
• Il produttore non è responsabile per eventuali danni causati da un funzionamento scorretto e da un uso improprio.
• Tenere l'apparecchio e la spina elettrica lontano da acqua e altri liquidi. Nel caso in cui l'apparecchio cada in acqua, rimuovere immediatamente la spina di alimentazione dalla presa. Non utilizzare l'apparecchio fino a quando non è stato controllato da un tecnico certificato. Il mancato rispetto di queste istruzioni causerà rischi pericolosi per la vita.
• Non tentare mai di aprire l'alloggiamento dell'apparecchio da soli.
• Non inserire oggetti nell'alloggiamento dell'apparecchio.
• Non toccare la spina con le mani bagnate o umide.
  • PERICOLO DI SCOSSE ELETTRICHE! Non tentare di riparare l'apparecchio da solo, le riparazioni devono essere eseguite solo da personale qualificato.
• Non utilizzare mai un apparecchio danneggiato! Quando è danneggiato, scollegare l'apparecchio dalla presa e contattare il rivenditore.
• AVVERTIMENTO! Non immergere le parti elettriche dell'apparecchio in acqua o altri liquidi.
• Non tenere mai l'apparecchio sotto l'acqua corrente.
• Controllare regolarmente la spina e il cavo di alimentazione per eventuali danni. Se danneggiato, deve essere sostituito da un agente di servizio o da una persona altrettanto qualificata al fine di evitare pericoli o lesioni.
• Assicurarsi che il cavo non entri in contatto con oggetti appuntiti o caldi e tenerlo lontano dal fuoco aperto. Non tirare mai il cavo di alimentazione per scollegarlo dalla presa, staccare sempre la spina.
• Assicurarsi che il cavo di alimentazione e/o la prolunga non causino rischi di inciampare.
• Non lasciare mai l'apparecchio incustodito durante l'uso.
• AVVERTIMENTO! Finché la spina si trova nella presa, l'apparecchio è collegato alla fonte di alimentazione.
• Spegnere l'apparecchio prima di scollegarlo dalla presa.
• Collegare la spina di alimentazione a una presa elettrica facilmente accessibile in modo che in caso di emergenza l'apparecchio possa essere scollegato immediatamente.
  • Non portare mai l'apparecchio con il cavo.
• Non utilizzare dispositivi aggiuntivi non forniti insieme all'apparecchio.

• Collegare l'apparecchio a una presa elettrica solo con la tensione e la frequenza indicati sull'etichetta dell'apparecchio.

• Non utilizzare mai accessori diversi da quelli consigliati dal produttore. In caso contrario, potrebbe comportare un rischio per la sicurezza dell'utente e danneggiare l'apparecchio. Utilizzare solo parti e accessori originali.

• Questo apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che hanno una mancanza di esperienza e conoscenze.
• Questo apparecchio non deve, in nessun caso, essere utilizzato dai bambini.
• Tenere l'apparecchio e il suo cavo di alimentazione fuori dalla portata dei bambini.
• ATTENZIONE: spegnere SEMPRE l'apparecchio e scollegarlo dalla presa di corrente prima della pulizia, della manutenzione o della conservazione.

Norme speciali di sicurezza

• Scollegare l'apparecchio dalla rete se esso deve essere lasciato incustodito e prima del montaggio, dello smontaggio o della pulizia.
• Questo apparecchio deve essere utilizzato da personale addestrato in cucine di ristoranti, mense o bar, ecc.
• Questo dispositivo non è destinato ad essere azionato mediante un timer esterno o un telecomando separato.
• Non indossare indumenti larghi, i capelli lunghi dovrebbero essere legati durante il funzionamento.
• Lasciare almeno 10 cm di spazio intorno all'apparecchio per scopi di ventilazione durante l'uso.
  • Non utilizzare utensili duri per colpire la superficie esterna.
• ATTENZIONE! Dirigere in sicurezza il cavo di alimentazione, se necessario, per evitare trazioni accidentali o contatti con la superficie calda.
• Non pulire, riporre o sostituire la lama dell'apparecchio a meno che non sia completamente raffreddato e staccare la spina dalla rete elettrica.
• Non immergere l'apparecchio in acqua o in altri liquidi per la pulizia.
• Non lavare la macchina con acqua o con un getto d'acqua. Il lavaggio con acqua può causare perdite e aumentare il rischio di scosse elettriche. Non ci sono parti lavabili in lavastoviglie.
• ATTENZIONE! Non mettete mani, dita, spatola o cucchiaio nella tazza durante il funzionamento.
• Utilizzare solo la tazza in dotazione. Scegliere la velocità più adatta (I o II) per la miscelazione del latte.
  • Non caricare troppo latte per impedire che trabocchi.
• Tenere mani e utensili da cucina fuori dal recipiente durante il funzionamento per evitare il rischio di gravi lesioni personali e/o danni al frullatore.
• Non togliere il recipiente prima che il motore sia completamente fermo.
• Non azionare mai l'apparecchio senza caricare all'interno la coppa.

Uso previsto

• Il dispositivo è destinato all'uso professionale.
• Questo apparecchio è progettato per mescolare latte o caffè con ghiaccio e aerare la miscela con gli agitatori in dotazione. L'uso del dispositivo per altri scopi può provocare danni o lesioni.

- L'uso del dispositivo per qualsiasi altro scopo sarà considerato un uso improprio. L'utente sarà l'unico responsabile per l'uso scorretto del dispositivo.

Installazione di messa a terra

Questo apparecchio è classificato come classe di protezione I e deve essere collegato a un terreno di protezione. La messa a terra riduce il rischio di scosse elettriche fornendo un filo di fuga per la corrente elettrica. Questo apparecchio è dotato di

un cavo di alimentazione che ha un cavo di messa a terra e una spina messa a terra. La spina deve essere collegata a una presa correttamente installata e messa a terra.

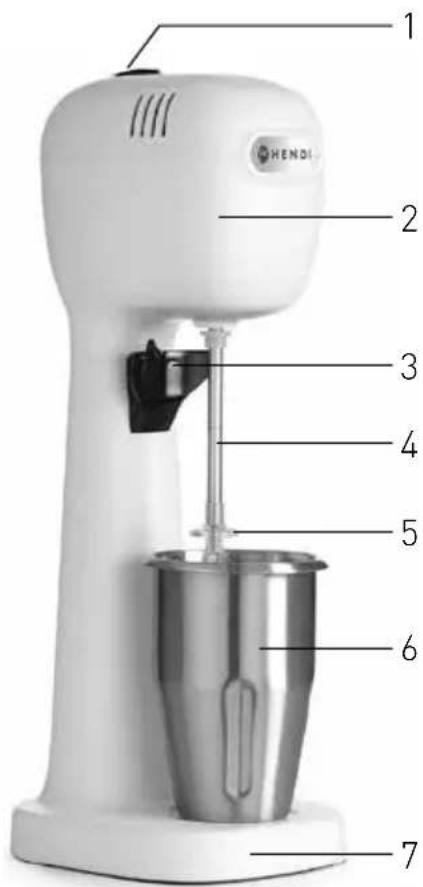

Panoramica delle parti principali dell'apparecchio

1 2 3 4 5 6 7 HENDI

1: Interruttore di alimentazione (con «I» per la bassa velocità e «II» per l'alta velocità)
2: Unità motore
3: Supporto tazza
4: Albero rotante
5: Agitatori (2 a livello singolo e 2 a livello doppio inclusi)
6: 1 contenitore in acciaio inox e 1 in policarbonato
7: Base

Preparativi prima di utilizzare per la prima volta

• Rimuovere tutti gli imballaggi protettivi e la confezione.
• Verificare che il prodotto sia integro e con tutti gli accessori (vedi ==> diverse parti degli accessori). In caso di consegna incompleta e danni. Contattare immediatamente il fornitore. Non usare l'apparecchio. (Vedi ==> Garanzia).

• Pulire l'apparecchio prima dell'uso (Vedi ==> Pulizia e manutenzione).

• Accertarsi che l'apparecchio sia completamente asciutto.

• Posizionare l'apparecchio su una superficie orizzontale, stabile e resistente al calore che sia sicura contro gli spruzzi d'acqua.
• Conservare la confezione se si intende riporre l'elettrodomestico in futuro.

Funzionamento

Avvertenza: Assicurarsi che l'apparecchio sia scollegato dall'alimentazione elettrica e assicurarsi che l'interruttore di alimentazione sia in posizione "0".

• Versare il latte all'interno della tazza. (Nota: Non metterne troppo per evitare che trabocchi).
  • Vite nell'agitatore.
  NOTE: È possibile scegliere tra 2 agitatori a livello singolo e 2 a livello doppio. Usare un agitatore a doppio livello per consentire di incorporare più aria nella miscela e creare una schiuma della bevanda più liscia o maggiore.
• Inserire il contenitore con gli ingredienti sul supporto del recipiente.
• Collegare la spina di alimentazione a una presa elettrica adeguata.

• L'interruttore di alimentazione ha 2 velocità selezionabili. Accendere l'apparecchio ruotando l'interruttore di alimentazione in posizione I (bassa velocità) o II (alta velocità).

• Spegnere l'apparecchio ruotando l'interruttore di alimentazione in posizione «0» (posizione livello), se l'operazione è terminata.

• Scollegare l'apparecchio dalla rete di alimentazione elettrica.
• Estrarre la tazza per bere.

NOTA:

• Non far funzionare l'apparecchio per più di 3 minuti in una sola volta o senza latte all'interno della tazza per evitare surriscaldamento.
• Tipi di latte diversi possono dare risultati di schiuma diversi.
• Assicurarsi che il recipiente sia collocato in sicurezza sulla macchina prima di avviarne il funzionamento.

Pulizia e manutenzione

Attenzione: Staccare sempre la spina dalla presa di corrente elettrica e lasciarlo raffreddare completamente prima di pulizia e deposito.

Pulizia

• Non immergere mai l'apparecchio in acqua o altri liquidi.
• Pulire la superficie esterna raffreddata con un panno leggermente umido o una spugna con una soluzione di detergente neutro.
• Non usare mai spugne o detergenti abrasivi, paglietta o utensili metallici per pulire le parti interne o esterne dell'apparecchio.
• Lavare la tazza in acqua calda e detersivo dopo ogni uso.
  Nota: Non ci sono parti lavabili in lavastoviglie

Deposito

• Prima di riporlo, assicurarsi sempre che l'apparecchio sia già stato scollegato dalla presa elettrica e sia completamente raffreddato.
• Conservare l'apparecchio in un luogo fresco, pulito e asciutto.

Risoluzione dei problemi

Se l'apparecchio non funziona correttamente, si prega di controllare la tabella seguente per la so-

luzione. Se non si è ancora in grado di risolvere il problema, contattare il fornitore/centro assistenza.

Problemi Possibile causa	Posibile soluzione
L'apparecchio non si accende.	- La spina di alimentazione non collegata correttamente alla presa elettrica.- Interruttore generale (7) non impostato in posizione I o II	è- Controllare la spina di alimentazione per assicurarsi che sia collegata correttamente.- Impostare l'interruttore di alimentazione (7) in posizione I o II.
L'apparecchio smet-te di funzionare.	- Il limitatore termico interno si attiva per evitare il surriscaldamento del motore	Posizionare l'interruttore in posizione "0" e scollegare l'apparecchio. Lasciar raffreddare completamente per circa 20 ~ 30 minuti prima di iniziare di nuovo.

Specifiche tecniche

Cod. articolo 221600	221617 221624 221631 221648 221655
Tensione e frequenza operative	220- 240V~ 50Hz
Potenza nominale in ingresso	400W
Capacità della tazza 0,75 ~ 0,95L
Classe di protezione Classe I
Rumorosità < 75 dB (A)
Velocità (rpm) Impostazione I : 15,000 / Impostazione II : 19,000
Colore	Nero	Bianco	Caramello	Giallo	Rosso	Blu
Dimensioni	170x196x(H)490mm
Peso netto	4,9kg

Osservazione: Le specifiche tecniche sono soggette a modifiche senza preavviso.

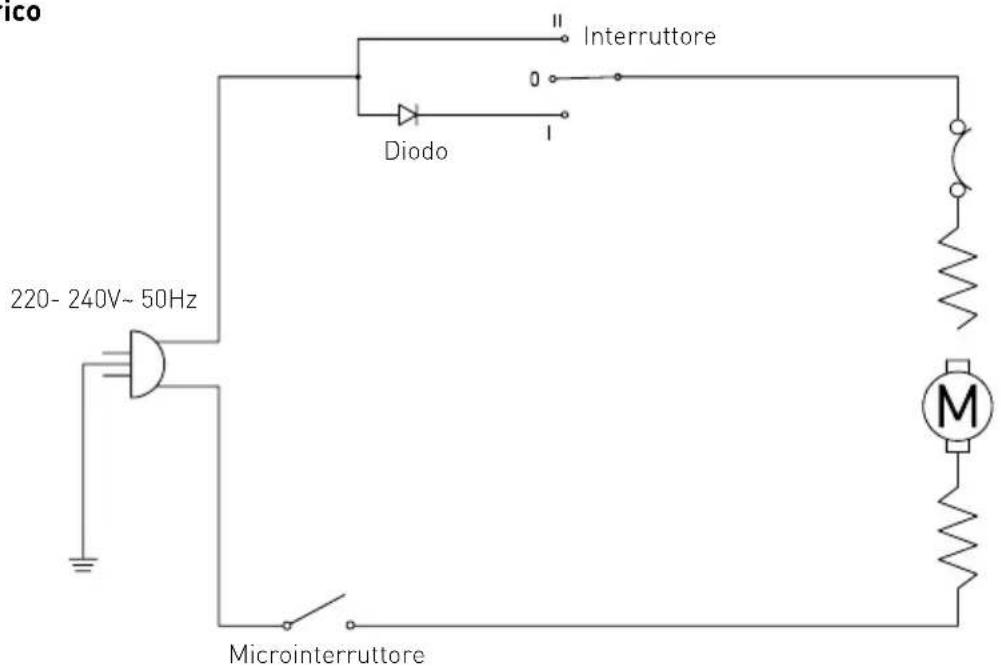

Schema elettrico

ICO 220- 240V~ 50Hz Diodo Interruttore Microinterruttore M

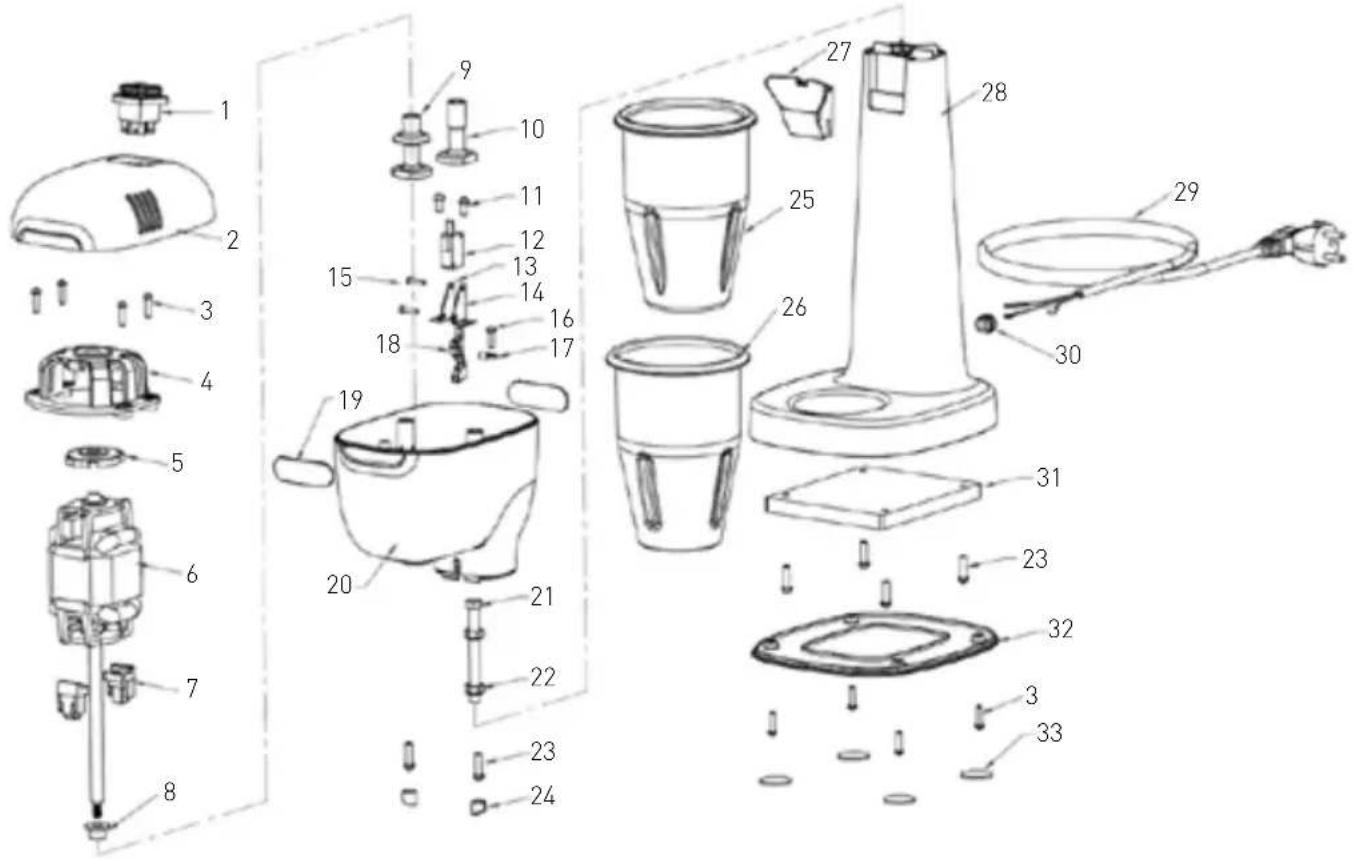

Disegno esploso ed elenco parti

Parti no.	Nome componente Quantità Parti	no. Nome componente	Quantità
1	Interruttore 1 18 Unità di trasmissione	1
2	Carter superiore 1 19 Adesivo del logo	Hendi 2
3	Viti 4x16 8 20 Base dell'alloggiamento del motore	1
4	Parte superiore di montaggio del motore	1 21 Bullone M8x80	1
5	Cuscinetto antivibrante 1 22 Dado M8		2
6	Motore	1 23 Viti 5x18	6
7	Piedini di supporto del motore	2 24 Foro centrale	2
8	Protezione in gomma	1 25 Contenitore in acciaio	inox 1
9	Agitatore a doppio livello	2 26 Contenitore in policarbonato	1
10	Agitatore a livello singolo	2	27	Supporto tazza
11	Viti 5x10 2 28 Corpo		1
12	Microinterruttore	1	29	Cavo di alimentazione
13	Supporto del microinterruttore sinistro	1 30 Antistrappo	1
14	Supporto del microinterruttore destro	1 31 Contrappeso metallico 1
15	Viti M3x14	2 32 Carter inferiore	1
16	Viti 4x14 1 33 Cuscinetti dei piedini		1
17	Albero dell'unità di trasmissione	1

Garanzia

Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall'acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l'intervento di manutenzione o sostituzione sia previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino.

In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l'imballo e le specifiche di documentazione, senza notifica alcuna.

Smaltimento e protezione dell'ambiente

In caso di ritiro dell'apparecchiatura dal funzionamento il prodotto non può essere smaltito con altri rifiuti domestici. L'utente è responsabile della consegna dell'attrezzatura al punto di raccolta appropriato per l'attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l'imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all'ambiente.

Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l'importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.

Stimate client,

IT: Soddisfa i requisiti essenziali descritti in: /

IT: È stato progettato e prodotto in conformità a norme armonizzate: /

IT: Soddisfa i requisiti descritti nelle normative: /

IT: Il prodotto soddisfa i requisiti specificati nelle risoluzioni: /
