Tipo de produto	Batedor elétrico profissional para leite e bebidas
Marca	Hendi
Modelo	221617
Cor	Branco
Dimensões (L x P x H)	170 x 196 x 490 mm
Peso líquido	4,9 kg
Alimentação	220-240 V ~ 50 Hz
Potência nominal	400 W
Capacidade do recipiente	0,75 a 0,95 L
Velocidades	2 velocidades: I (15.000 rpm) e II (19.000 rpm)
Nível sonoro	< 75 dB(A)
Classe de proteção	Classe I (aterramento obrigatório)
Materiais	Recipiente em aço inoxidável e policarbonato, corpo em plástico
Acessórios incluídos	2 agitadores de camada simples, 2 agitadores de camada dupla, 1 recipiente inox, 1 recipiente de policarbonato
Uso previsto	Misturar e espumar leite, café, bebidas com gelo
Manutenção e limpeza	Não imergir; limpar o exterior com um pano úmido; recipientes laváveis com água e sabão (não na máquina de lavar louça)
Segurança	Parada automática em caso de superaquecimento (limitador térmico); não utilizar sem supervisão; não tocar nas lâminas durante o funcionamento
Garantia	12 meses contra defeitos de fabricação
Reparabilidade	Peças sobressalentes disponíveis: agitadores, recipientes, interruptor, motor, etc. (ver lista no manual)
Duração máxima de funcionamento	3 minutos por ciclo (para evitar superaquecimento)

Perguntas frequentes - 221617 Hendi

Como usar o batedor Hendi 221617?

Despeje o leite ou os ingredientes no recipiente, rosqueie o agitador (simples ou dupla camada), insira o recipiente no suporte, conecte o aparelho e gire o interruptor para I (velocidade baixa) ou II (velocidade alta). Não ultrapasse 3 minutos de uso contínuo.

Quais tipos de agitadores são fornecidos?

O batedor é fornecido com 2 agitadores de camada simples e 2 agitadores de camada dupla. Os agitadores de camada dupla permitem incorporar mais ar para uma espuma mais cremosa.

Como limpar o batedor?

Sempre desconecte o aparelho e deixe esfriar. Limpe o exterior com um pano levemente úmido. Lave os recipientes com água morna e sabão. Nunca mergulhe o bloco do motor nem coloque as peças na máquina de lavar louça.

O que fazer se o aparelho não ligar?

Verifique se a tomada está corretamente conectada e se o interruptor está na posição I ou II. Se o problema persistir, o limitador térmico pode ter sido ativado após superaquecimento: desconecte e deixe esfriar por 15 minutos antes de tentar novamente.

Posso usar o batedor para outra coisa além de leite?

O aparelho foi projetado para misturar leite, café com gelo e aerar bebidas. Não o utilize para alimentos sólidos ou muito espessos, pois isso pode danificar o motor.

Qual é a capacidade máxima do recipiente?

A capacidade dos recipientes está entre 0,75 e 0,95 L. Não encha demais para evitar transbordamento durante a mistura.

O aparelho é barulhento?

O nível sonoro é inferior a 75 dB(A), o que corresponde a um ruído moderado, comparável ao de um aspirador de pó.

Como manter a garantia?

A garantia de 12 meses cobre defeitos de fabricação. Guarde a fatura ou o recibo como comprovante de compra. Qualquer uso não conforme ou reparo por terceiros não autorizados anula a garantia.

Posso usar um recipiente diferente dos fornecidos?

Não, utilize apenas os recipientes fornecidos (aço inoxidável e policarbonato) para garantir o bom funcionamento e evitar riscos de transbordamento ou desequilíbrio.

O que fazer se o aparelho parar durante o uso?

Provavelmente o limitador térmico interno foi acionado para evitar superaquecimento. Desconecte o aparelho, deixe-o esfriar completamente (cerca de 15 minutos) antes de reutilizá-lo.

MANUAL DE UTILIZADOR 221617 Hendi

Você deve ler este manual do usuário cuidadosamente antes de usar o aparelho.

Guarde estas instruções com o aparelho.

Apenas para uso interno.

Obrigado por comprar este aparelho Hendi. Leia atentamente este manual, prestando especial atenção aos regulamentos de segurança descritos abaixo, antes de instalar e usar este aparelho pela primeira vez.

Regulamentos de segurança

• Este aparelho destina-se a utilização comercial.
• Use apenas o aparelho para o propósito pretendido para o qual foi projetado conforme descrito neste manual.
• O fabricante não é responsável por qualquer dano causado por operação incorreta e uso indevido.
• Mantenha o aparelho e o plugue elétrico longe da água e de outros líquidos. Caso o aparelho caia na água, remova imediatamente a ficha de alimentação da tomada. Não use o aparelho até que ele tenha sido verificado por um técnico certificado. O não cumprimento destas instruções causará riscos de vida.
• Nunca tente abrir o invólucro do aparelho sozinho.
• Não insira objetos no invólucro do aparelho.
• Não toque no plugue com as mãos molhadas ou úmidas.
  • PERIGO DE CHOQUE ELÉTRICO! Não tente reparar o aparelho sozinho, os reparos devem ser realizados apenas por pessoal qualificado.
• Nunca use um aparelho danificado! Quando estiver danificado, desconecte o aparelho do soquete e entre em contato com o varejista.
• AVISO! Não mergulhe as partes elétricas do aparelho em água ou outros líquidos.
• Nunca segure o aparelho sob água corrente.
• Verifique regularmente a ficha de alimentação e o cabo em busca de danos. Quando danificada, deve ser substituída por um agente de serviço ou por uma pessoa qualificada da mesma forma, a fim de evitar perigos ou ferimentos.
• Certifique-se de que o cabo não entre em contato com objetos afiados ou quentes e mantenha-o longe de fogo aberto. Nunca puxe o cabo de alimentação para desconectá-lo do soquete, sempre puxe o plugue.
• Certifique-se de que o cabo de alimentação e/ou o cabo de extensão não causam risco de disparo.
• Nunca deixe o aparelho sem vigilância durante a utilização.
• AVISO! Enquanto o plugue estiver no soquete, o aparelho está conectado à fonte de alimentação.
• Desligue o aparelho antes de desconectá-lo do soquete.
• Ligue a ficha de alimentação a uma tomada eléctrica de fácil acesso para que, em caso de emergência, o aparelho possa ser desligado imediatamente.
• Nunca carregue o aparelho pelo cabo.
• Não utilize quaisquer dispositivos adicionais que não sejam fornecidos juntamente com o aparelho.

• Conecte o aparelho apenas a uma tomada elétrica com a tensão e a frequência mencionadas no rótulo do aparelho.

• Nunca use outros acessórios que não os recomendados pelo fabricante. Não fazê-lo pode representar um risco de segurança para o usuário e danificar o aparelho. Use apenas peças e acessórios originais.

• Este aparelho não deve ser operado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, nem por pessoas com falta de experiência e conhecimentos.
• Este aparelho não deve, em qualquer circunstância, ser utilizado por crianças.
• Mantenha o aparelho e seu cabo de alimentação fora do alcance das crianças.
• AVISO: SEMPRE desligue o aparelho e desligue da tomada antes da limpeza, manutenção ou armazenamento.

Regulamentos especiais de segurança

• Desligue sempre o aparelho da corrente elétrica se não estiver a ser utilizado ou se não estiver a ser utilizado e antes da montagem, desmontagem ou limpeza.
• Este aparelho deve ser operado por pessoal qualificado na cozinha do restaurante, cantinas ou pessoal do bar, etc.
• Não coloque o aparelho sobre um objecto de aquecimento (gasolina, electricidade, fogão a carvão, etc.) Mantenha o aparelho afastado de superfícies quentes e chamas abertas. Utilize sempre o aparelho numa superfície nivelada, estável, limpa, resistente ao calor e seca.
• Este aparelho não se destina a ser operado através de um temporizador externo ou de um sistema de controlo remoto separado.
• Não use roupas largas e os cabelos compridos devem ser amarrados durante a operação.
• Deixe pelo menos 10 cm de espaço em redor do aparelho para fins de ventilação durante a utilização.
• Não utilize utensílios duros para bater na superfície exterior.
• CUIDADO! Passe o cabo de alimentação com segurança, se necessário, para evitar puxar ou entrar em contacto inadvertamente com a superfície de aquecimento.
• Não limpe, guarde ou substitua a lâmina do aparelho a não ser que esteja completamente arrefecida e desligue da corrente elétrica.
• Não mergulhe o aparelho na água ou noutros líquidos para limpeza.
• Não lave a máquina com água ou jato de água. Lavar com água pode causar fugas e aumentar o risco de choque elétrico. Nenhuma peça pode ser lavada na máquina de lavar loiça.
• AVISO! Não coloque as mãos, os dedos, a espátula ou a colher no copo durante o funcionamento.
• Utilize apenas os copos fornecidos. Escolha a velocidade adequada (I ou II) para misturar leite.
• Não carregue demasiado leite para evitar o transbordo.
• Mantenha as mãos e os utensílios fora do copo durante o funcionamento para evitar a possibilidade de ferimentos graves e/ou danos na liquidificadora.
• Não retire o copo antes de o motor parar completamente.
• Nunca utilize o aparelho sem carga no interior do copo

Utilização prevista

• Este aparelho destina-se a utilização profissional.
• Este aparelho foi concebido para misturar leite ou café com gelo e arejar a mistura com os agitadores fornecidos. Qualquer outra utilização pode

provocar danos no aparelho ou lesões pessoais.
- Autilização do aparelho para qualquer outro fim deve ser considerada uma utilização indevida do dispositivo. O utilizador será o único responsável pela utilização indevida do dispositivo.

Instalação de aterramento

Este aparelho é classificado como classe de protecção I e deve estar ligado a um solo de protecção. A aterramento reduz o risco de choque elétrico fornecendo um fio de escape para a corrente elétrica. Este aparelho está equipado com um cabo

de alimentação que possui um fio de aterramento e plugue aterrado. O plugue deve ser conectado a uma tomada que esteja corretamente instalada e aterrada.

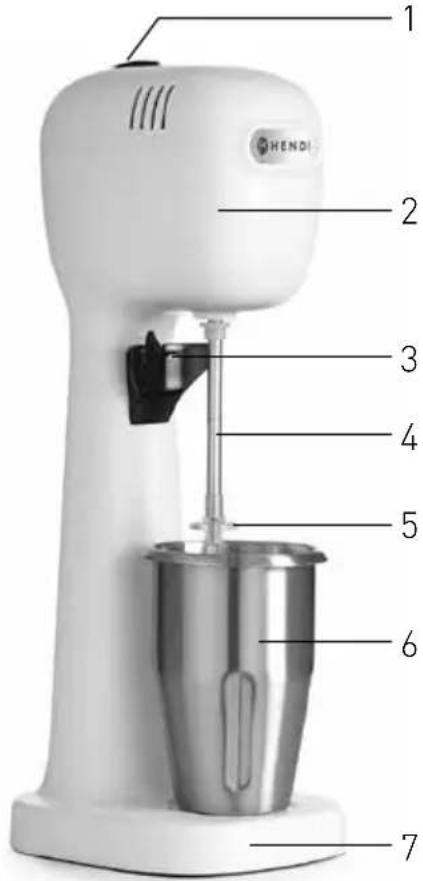

Visão geral das peças principais do aparelho

1 2 3 4 5 6 7 HENDI

1: Interruptor de alimentação (com "I" para velocidade baixa e "II" para velocidade alta)
2: Unidade do motor
3: Suporte para copos
4: Eixo rotativo
5: Agitadores (2 camadas simples e 2 duplas incluídas)
6: 1 copo de aço inoxidável e 1 copo de policarbonato
7: Base

Preparações antes de utilizar pela primeira vez

• Remova todas as embalagens e embalagens de protecção.
• Certifique-se de que o aparelho não está danificado e com todos os acessórios (consulte ==> peças diferentes dos acessórios). Em caso de entrega incompleta e danos. Contacte imediata-mente o fornecedor. Não utilize o aparelho. (Ver ==> Garantia).

• Limpe o aparelho antes da utilização (Consulte == > Limpeza e manutenção).

• Certifique-se de que o aparelho está completamente seco.

• Coloque o aparelho numa superfície horizontal, estável e resistente ao calor que seja segura contra salpicos de água.
• Guarde a embalagem se pretender armazenar o seu aparelho no futuro.

Operação

Aviso: Certifique-se de que o aparelho está desligado da fonte de alimentação eléctrica e certifique-se de que o interruptor de alimentação está na posição "0".

• Deite o leite dentro da chávena. (Nota: Não coloque demasiado para evitar o transbordo).
• Aparafuse a unidade de agitação.
  NOTA: Existem 2 camadas simples e 2 duplas para seleção. Utilize um agitador de camada dupla para permitir a entrada de mais ar na mistura e criar uma espuma mais suave ou maior.
• Insira o copo com os ingredientes no suporte para copos.
• Ligue a ficha de alimentação a uma fonte de alimentação elétrica adequada.

• O interruptor de alimentação tem 2 velocidades para seleção. Ligue o aparelho rodando o interruptor de alimentação para a posição I (baixa velocidade) ou II (alta velocidade).

• Desligue o aparelho rodando o interruptor de alimentação para a posição "0" (Posição de nível) se a operação estiver concluída.

• Desligue o aparelho da fonte de alimentação eléctrica.
• Coloque o copo para beber.

NOTA:

• Não utilize o aparelho durante mais de 3 minutos de cada vez ou sem o ingrediente lácteo no interior do copo para evitar o sobreaquecimento.
• Leite diferente pode ter um resultado de espuma diferente.
• Certifique-se de que o copo está colocado em segurança na máquina antes de iniciar a operação.

Limpeza e manutenção

Atenção: Desligue sempre o aparelho da tomada eléctrica e deixe-o arrefecer completamente antes de limpar e armazenar.

Limpeza

• Nunca mergulhe o aparelho em água ou outros líquidos.
• Limpe a superfície exterior arrefecida com um pano ou esponja ligeiramente húmidos com uma solução de sabão suave.
• Nunca utilize esponjas ou detergentes abrasivos, palha-de-aço ou utensílios metálicos para limpar o interior ou o exterior do aparelho.
• Lave o copo em água morna com sabão após

cada utilização.

NOTA: Nenhuma peça pode ser lavada na máquina de lavar loiça.

Armazenamento

• Antes de armazenar, certifique-se sempre de que o aparelho já foi desligado da tomada eléctrica e arrefecido completamente.
• Guarde o aparelho num local fresco, limpo e seco.

Resolução de problemas

Se o aparelho não funcionar correctamente, verifique a solução na tabela abaixo. Se continuar a não

conseguir resolver o problema, contacte o fornecedor/prestador de serviços.

Problemas Causa possível Solução possível
O aparelho não liga.	- A ficha de alimentação não está corretamente ligada à tomada elétrica.- Interruptor de alimentação não definido para a posição I ou II	- Verifique a ficha de alimentação para se certificar de que está devidamente ligada.- Coloque o interruptor de alimentação na posição I ou II.
O aparelho pára de funcionar.	- O limitador térmico interno é ativado para evitar o sobreaquecimento do motor	Rode o interruptor de alimentação para a posição “0” e desligue o aparelho da tomada. Deixe-o arrefecer completamente durante cerca de 20 ~ 30 minutos antes de voltar a arrancar.

Especificação técnica

N.o do item 221600	221617 221624 221	631 221648 221655
Tensão e frequência de funcionamento	220- 240V~ 50Hz
Potência de entrada nominal	400W
Capacidade do copo	0,75 ~ 0,95 L
Classe de proteção	Classe I
Nível de ruído < 75 dB (A)
Velocidade (rpm) Definição I : 15.000 / Definição II : 19.000
Cor Preto Branco C	Caramelo Amarelo Vermelho Azul
Dimensão 170 x 196	x (A)490 mm
Peso líquido 4,9 kg

OBSERVAÇÃO: As especificações técnicas estão sujeitas a alterações sem notificação prévia.

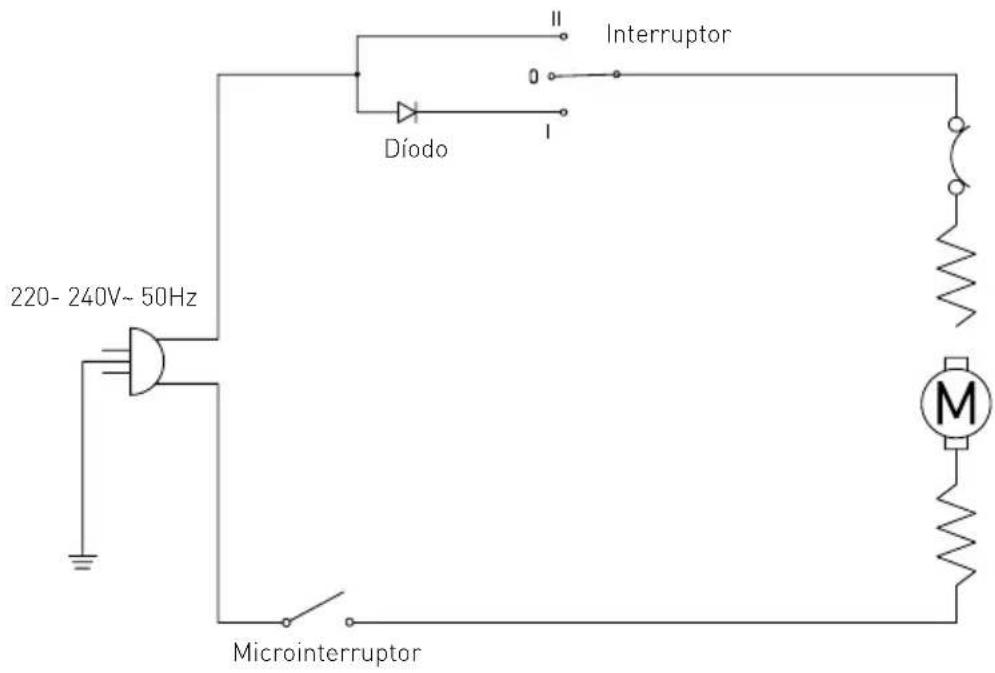

Diagrama elétrico

220- 240V~ 50Hz Díodo Interruptor Microinterruptor

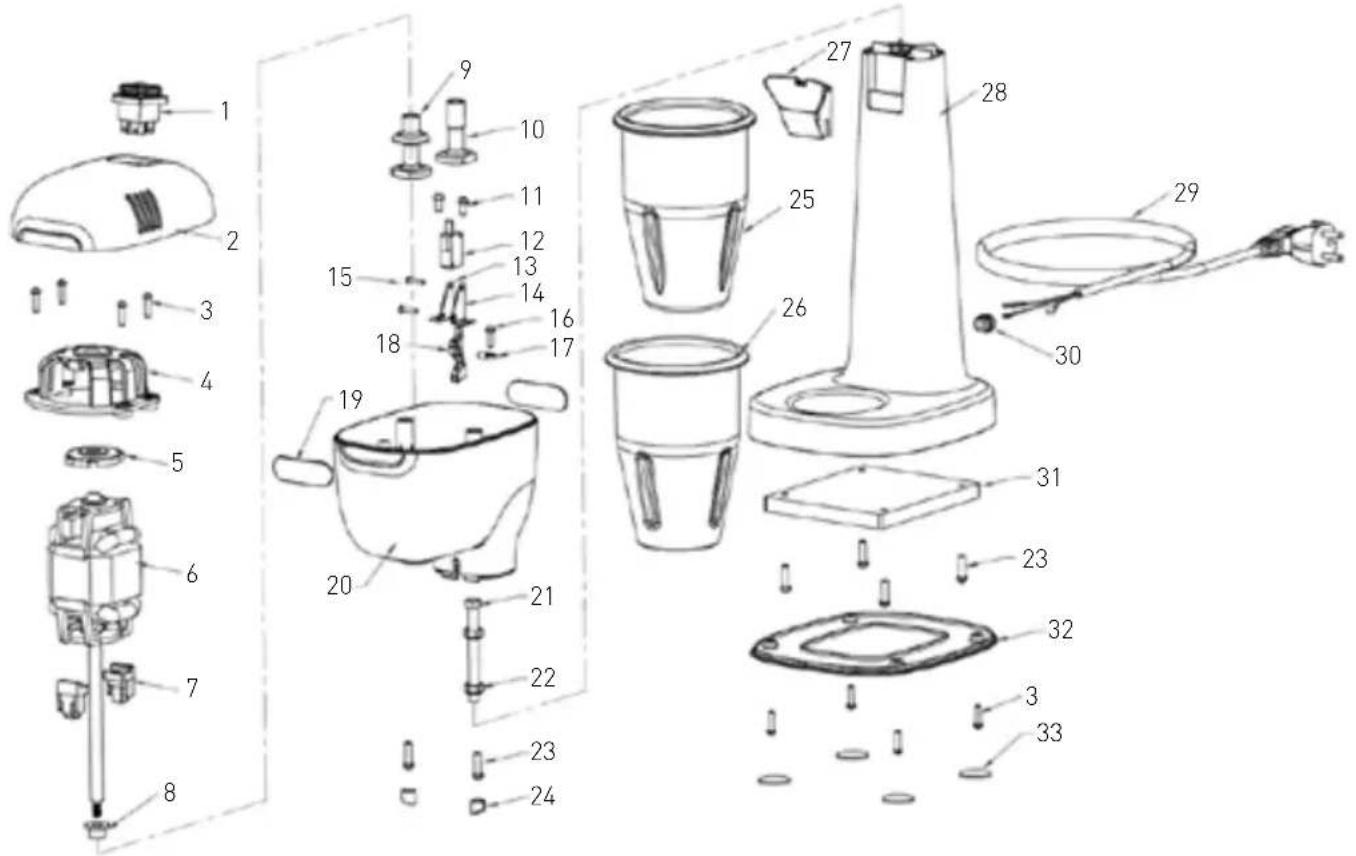

Desenho explodido e lista de peças

N.o de peça	Nome da peça	Quanti-dade	No de peças	Nome da peça	Quanti-dade
1 Interruptor 1 18 Unidade motora 1
2 Cobertura superior 1 19 Autocolante com logótipo				Hendi	2
3 Parafuso 4x16 8 20 Fundo do compartimento do motor					1
4 Parte superior de montagem do motor	1 21 Parafuso M8x80 1
5 Almofada anti-vibração 1 22 Porca M8 2
6 Motor 1 23 Parafuso 5x18 6
7 Pé de apoio do motor 2 24 Orifício central 2
8 Proteção de borracha 1 25 Copo de aço inoxidável 1
9 Agitador de camada dupla	2 26 Copo de policarbonato 1
10 Agitador de camada única	2	27	Suporte de copo	1
11 Parafuso 5x10 2 28 Corpo			1
12 Microinterruptor	1	29	Cabo de alimentação	1
13 Suporte do microinterruptor esquerdo	1 30 Alívio da tensão 1

14 Suporte do microinterruptor direito	1 31 Metal de contrapeso 1
15 Parafuso M3x14 2 32 Cobertura inferior 1
16 Parafuso 4x14 1 33 Almofada para os pés 1
17 Eixo da unidade motora 1

Garantia

Qualquer defeito que afete a funcionalidade do aparelho que se torne aparente no prazo de um ano após a compra será reparado mediante reparação gratuita ou substituição, desde que o aparelho tenha sido utilizado e mantido de acordo com as instruções e não tenha sido abusado ou mal utilizado de forma alguma. Seus direitos estatutários não são afetados. Se o aparelho for reclamado ao abrigo da garantia, indique onde e quando foi comprado e inclua o comprovante de compra (por exemplo, recibo).

De acordo com a nossa política de desenvolvimento contínuo de produtos, reservamo-nos o direito de alterar as especificações do produto, embalagem e documentação sem aviso prévio.

Descartar & Ambiente

Ao desactivar o aparelho, o produto não deve ser eliminado com outros resíduos domésticos. Em vez disso, é sua responsabilidade descartar seus equipamentos de resíduos entregando-os a um ponto de coleta designado. O não cumprimento desta regra pode ser penalizado de acordo com os regulamentos aplicáveis em matéria de eliminação de resíduos. A recolha e reciclagem separadas dos seus equipamentos de resíduos no momento da eliminação ajudará a conservar os recursos naturais e garantir que sejam reciclados de forma a proteger a saúde humana e o meio ambiente.

Para obter mais informações sobre onde você pode deixar seus resíduos para reciclagem, entre em contato com sua empresa local de coleta de resíduos. Os fabricantes e importadores não assumem a responsabilidade pela reciclagem, tratamento e eliminação ecológica, quer directamente quer através de um sistema público.

Estimado cliente:

PT: Cumpre os requisitos essenciais descritos em: /

PT: Foi concebido e fabricado em conformidade com as normas harmonizadas: /

PT: Cumpre os requisitos descritos nos regulamentos: /

PT: Cumpre os requisitos descritos nas resoluções: /
