Tipo de produto	Mastro de iluminação com tripé integrado
Marca	Hilti
Modelo	SL 10-22
Categoria	Lâmpada
Peso (sem bateria)	9,3 kg (20,5 lb)
Alimentação	Bateria Li-Ion 21,6 V ou rede 100-240 V~
Consumo elétrico (bateria)	≤ 50 W
Consumo elétrico (rede)	≤ 55 W
Fluxo luminoso	≥ 6 500 lumens
Iluminação	360°
Índice de proteção (bateria)	IP55
Índice de proteção (rede)	IP20
Temperatura de serviço	-17 °C a 40 °C (1 °F a 104 °F)
Temperatura de armazenamento	-20 °C a 70 °C (-4 °F a 158 °F)
Tipo de bateria	Bateria Li-Ion Hilti Nuron série B 22
Tensão nominal da bateria	21,6 V
Altura ajustável	Sim, através de duas extensões telescópicas
Pés do tripé	Dobráveis com travamento
Comando	Painel de comando com botões Ligar/Desligar, Zona de luz, Luminosidade
Limpeza	Escova seca e pano úmido; não use limpadores de silicone
Manutenção	Verificar regularmente o estado; substituir peças danificadas
Segurança	Não olhe para a fonte de luz; não exponha à água; use em superfície plana
Peças de reposição disponíveis	Pés de borracha, cobertura da cabeça da lâmpada
Acessórios fornecidos	Alça, manual de instruções

Perguntas frequentes - SL 10-22 HILTI

Quais baterias são compatíveis com o mastro de iluminação Hilti SL 10-22?

Use exclusivamente baterias Li-Ion Hilti Nuron da série B 22. Para potência ideal, consulte a tabela no manual para os modelos recomendados.

Como recarregar a bateria?

Antes do primeiro uso, carregue completamente a bateria com um carregador Hilti homologado. Certifique-se de que os contatos estão limpos e secos. Consulte o manual do carregador para detalhes.

Como ajustar a altura do mastro de iluminação?

Abra a alavanca de travamento, empurre a cabeça da lâmpada até a altura desejada e feche a alavanca. Repita para a segunda extensão telescópica, se necessário.

Posso usar o mastro de iluminação na chuva?

Em operação com bateria, o índice de proteção é IP55, permitindo uso externo em chuva leve. Em operação na rede, o índice é IP20 (apenas em interior seco). Nunca submergir o produto.

Como limpar o mastro de iluminação?

Sempre remova a bateria antes da limpeza. Use uma escova seca e macia para as aberturas de ventilação e um pano levemente úmido para o invólucro. Não use limpadores à base de silicone.

O que fazer se os LEDs da bateria não acenderem?

Isso pode indicar uma bateria com defeito. Entre em contato com o serviço pós-venda Hilti para verificar ou substituir.

Como transportar o mastro de iluminação com segurança?

Sempre remova a bateria antes do transporte. Use a alça fornecida presa aos ilhós. Não transporte as baterias soltas e proteja-as de impactos.

O mastro de iluminação está instável, o que fazer?

Verifique se os pés do tripé estão corretamente abertos e travados (encaixe audível). Instale em uma superfície plana. Se os pés de borracha estiverem desgastados, substitua-os.

Posso substituir a fonte de luz eu mesmo?

Não, a fonte de luz só pode ser substituída pelo fabricante, seu serviço pós-venda ou pessoa qualificada similar. Entre em contato com a Hilti no final da vida útil da lâmpada.

Qual é a garantia deste produto?

Para as condições de garantia, entre em contato com seu parceiro Hilti local. Guarde o comprovante de compra e o número de série.

MANUAL DE UTILIZADOR SL 10-22 HILTI

10.1 Correa de hombro

PRECAUCIÓN

Manual de instruções original

1 Indicações sobre o Manual de instruções

1.1 Relativamente a este Manual de instruções

• Antes da colocação em funcionamento, leia este manual de instruções. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.
• Tenha em atenção as instruções de segurança e as advertências neste Manual de instruções e no produto.
• Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual de instruções.

1.2 Explicação dos símbolos

1.2.1 Advertências

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso:

PERIGO

PERIGO!

- Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais.

AVISO

AVISO!

- Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais.

CUIDADO

CUIDADO!

- Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

1.2.2 Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos:

Consultar o manual de instruções

Instruções de utilização e outras informações úteis

Manuseamento com materiais recicláveis

Não deitar as ferramentas eléctricas e baterias no lixo doméstico

Bateria de iões de lítio Hilti

Carregador Hilti

1.2.3 Símbolos nas figuras

Em figuras são utilizados os seguintes símbolos:

Estes números remetem para a figura respectiva no início do presente manual de instruções.

A numeração nas imagens indica passos de trabalho importantes ou componentes importantes para os passos de trabalho. No texto, estes passos de trabalho ou componentes são realçados com os respectivos números, p. ex. (3).

Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto.

Este símbolo pretende despertar a sua atenção durante o manuseamento do produto.

1.3 Símbolos dependentes do produto

Símbolos que são utilizados em associação com o produto.

O produto suporta a tecnologia NFC que é compatível com plataformas iOS e Android.

Não olhar para a fonte de luz ligada.

Corrente alternada

Corrente contínua

Classe II de protecção (com duplo isolamento)

Bateria de iões de lítio

Nunca utilize a bateria como ferramenta de percussão.

Não deixe cair a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas.

Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projectada.

Se existente no produto, isso significa que o produto foi certificado por este organismo de certificação para o mercado americano e canadiano de acordo com as normas em vigor.

1.4 Dados informativos sobre o produto

Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.

A designação e o número de série são indicados na placa de características.

- Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes.

Dados do produto

Coluna de iluminação SL 10-22
Geração 01
N.o de série

2 Segurança

2.1 Normas de segurança importantes

Aviso! Leia todas as instruções. O não cumprimento das instruções mencionadas a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem estas instruções.

Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes.
Utilize o produto e acessórios somente se estiverem em perfeitas condições técnicas.
- Nunca efectue quaisquer manipulações ou modificações no produto ou nos acessórios.
O produto não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou psíquicas limitadas, ou com falta de experiência ou conhecimentos.
- Mantenha o produto afastado das crianças.
As crianças devem ser ensinadas e vigiadas para que não brinquem com o produto.
- Não utilize o produto em locais com risco de incêndio ou de explosão.
O produto não deve ser exposto a chuva nem humidade. A infiltração de água no produto aumenta o risco de choque eléctrico.
Para reduzir o risco dum choque eléctrico, não utilize o produto se estiver a chover, submerso em água ou num outro líquido. Instale o produto de maneira que, no caso de tombar, não possa cair para dentro de água.
- Não cubra a cabeça da lanterna.
- Não toque em elementos quentes no produto. Existe risco de queimaduras!
A fonte de luz existente nesta luminária só pode ser substituída pelo fabricante ou respectivo Centro de Assistência Técnica ou uma pessoa com qualificação similar. Contacte o Centro de Assistência Técnica Hilti quando a fonte de luz tiver atingido o fim da sua vida útil.
Risco de ferimentos devido a queda de ferramentas e/ou acessórios. Antes de iniciar os trabalhos, verifique se a bateria e os acessórios montados estão realmente fixos.
- Não olhe directamente para a fonte de luz nem aponte a luz para o rosto de outras pessoas. Existe risco de encandeamento!
▶ Use luvas de protecção ao montar e desmontar a coluna de iluminação. Existe risco de esmagamento.
- Não introduza objectos estranhos no produto.
▶ Utilize a luminária apenas com as pernas do tripé desdobradas.
- Não utilize incorrectamente o cabo para transportar, pendurar ou puxar a ficha do produto da tomada. Mantenha o cabo afastado do calor, do óleo e de arestas vivas. Cabos danificados ou emaranhados aumentam o risco de choque eléctrico.
- Não toque em elementos quentes no produto.
- Não guarde o produto num local onde possa cair ou ser puxado para dentro de uma bacia ou um lavatório.
Utilize apenas acessórios que tenham sido previstos e recomendados pelo fabricante especificamente para este produto. O facto de poder fixar o acessório no seu produto não garante uma utilização segura.

2.2 Utilização e manutenção de baterias

- Tenha em atenção as seguintes indicações de segurança para um manuseamento e utilização seguros de baterias de iões de lítio. A inobservância pode causar irritações da pele, ferimentos corrosivos graves, queimaduras químicas, fogo e/ou explosões.

- Utilize baterias somente se estiverem em perfeitas condições técnicas.

Manuseie cuidadosamente as baterias a fim de evitar danos e impedir a fuga de líquidos extremamente nocivos!

As baterias não devem, em caso algum, ser modificadas ou manipuladas!

As baterias não podem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas.

- Não utilize ou carregue baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Verifique regularmente se as suas baterias apresentam indícios de danos.

- Nunca utilize baterias recicladas ou reparadas.

- Nunca utilize a bateria ou uma ferramenta eléctrica a bateria como ferramenta de percussão.

Nunca expor as baterias à radiação solar directa, temperaturas elevadas, faíscas ou chamas abertas. Isso pode dar origem a explosões.

- Não toque nos pólos da bateria com os dedos, ferramentas, jóias ou outros objectos condutores da electricidade. Isto pode danificar a bateria e causar danos materiais e ferimentos.

Mantenha as baterias afastadas da chuva, humidade e líquidos. A entrada de humidade pode causar curto-circuitos, choques eléctricos, queimaduras, incêndio e explosões.

Utilize apenas carregadores e ferramentas eléctricas previstos para este tipo de bateria. Para isso, tenha em atenção as indicações nos respectivos manuais de instruções.

- Nunca utilize nem guarde a bateria em ambientes potencialmente explosivos.

Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais inflamáveis. Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".

Observe as regras específicas aplicáveis ao transporte, à armazenagem e à utilização de baterias de iões de lítio.

Leia as indicações relativas à segurança e utilização de baterias de iões de lítio Hilti que encontra efectuando a leitura do código QR na parte final deste manual de instruções.

3 Descrição

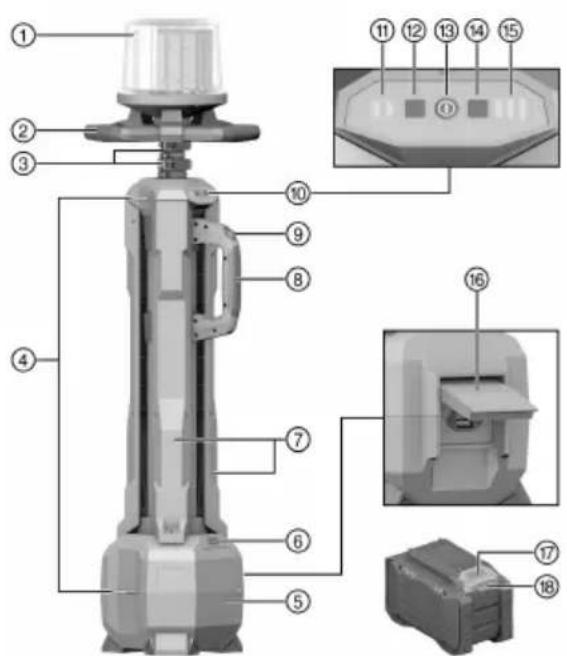

3.1 Vista geral do produto 1

① Luminária/Cabeça da lanterna

② Punho em arco da cabeça da lanterna

③ Alavanca de aperto do ajuste em altura

④ Olhais para precinta de ombro

⑤ Tampa do compartimento da bateria

⑥ Indicação do estado de carga da bateria

⑦ Pernas do tripé

⑨ Desbloqueio do tripé

⑩ Painel de controlo

⑪ Indicação da área iluminante

⑫ Tecla área iluminante

⑭ Tecla luminosidade

⑮ Indicação da luminosidade

⑯ Tomada de ligação com tampa de cobertura

⑰ Botão de destravamento da bateria

⑱ Indicação de estado da bateria

3.2 Utilização conforme a finalidade projectada

O produto descrito é uma coluna de iluminação com tripé incorporado. A coluna de iluminação serve para iluminar obras e oferece uma cobertura de iluminação de 360° com, no mínimo, 6500 lúmen.

A coluna de iluminação tanto pode ser operada sem cabos como com cabo de alimentação.

• Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.
• Para estas baterias utilize apenas carregadores Hilti das séries referidas na tabela no final deste manual de instruções.

3.3 Incluído no fornecimento

Coluna de iluminação, precinta de ombro, manual de instruções

Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group

3.4 Indicações da bateria de iões de lítio

As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria.

3.4.1 Indicações relativas ao estado de carga e mensagens de erro

AVISO

Risco de ferimentos devido à queda da bateria!

Com a bateria encaixada, depois de pressionar o botão de destravamento, certifique-se de que volta a encaixar a bateria correctamente no produto utilizado.

Para obter uma das seguintes indicações, pressione brevemente o botão de destravamento da bateria. O estado de carga, assim como, possíveis avarias são apresentados de forma permanente, enquanto o produto conectado estiver ligado.

Estado Significado
Quatro (4) LEDs estão sempre acesos a verde	Estado de carga: 100% a 71%
Três (3) LEDs estão sempre acesos a verde	Estado de carga: 70% a 51%
Dois (2) LEDs estão sempre acesos a verde	Estado de carga: 50% a 26%
Um (1) LED está sempre aceso a verde	Estado de carga: 25% a 10%
Um (1) LED pisca lentamente a verde	Estado de carga: < 10%
Um (1) LED pisca rapidamente a verde	A bateria de iões de lítio está completamente descarregada. Carregue a bateria.Se o LED ainda estiver a piscar rapidamente depois de carregar a bateria, contacte o Centro de Assistência Técnica Hilti.
Um (1) LED pisca rapidamente a amarelo	A bateria de iões de lítio ou o produto associado estão sobrecarregados, demasiado quentes, demasiado frios ou existe alguma outra falha.O produto e a bateria devem ser utilizados à temperatura de trabalho recomendada e o produto não deve ser sobrecarregado quando está a ser utilizado.Se a mensagem persistir, contacte o Centro de Assistência Técnica Hilti.
Um (1) LED acende-se a amarelo	A bateria de iões de lítio e o produto a ela ligado não são compatíveis. Contacte a Assistência Técnica Hilti.
Um (1) LED pisca rapidamente a vermelho	A bateria de iões de lítio está bloqueada e não pode continuar a ser utilizada. Contacte a Assistência Técnica Hilti.

3.4.2 Indicações relativas ao estado da bateria

Para consultar o estado da bateria, mantenha o botão de destravamento pressionado por mais de três segundos. O sistema não detecta potenciais anomalias da bateria devido a utilização inadequada como, por ex., quedas, perfurações, danos externos provocados pelo calor, etc.

Estado Significado
Todos os LEDs acendem como luz de perseguiçãe, em seguida, um (1) LED está sempre aceso a verde.	Aão bateria pode continuar a ser utilizada.
Todos os LEDs acendem como luz de perseguiçãe, em seguida, um (1) LED pisca rapidamente amarelo.	Não foi possível concluir a consulta sobre o estado da bateria. Repita o procedimento ou contacte o Centro de Assistência Técnica Hilti.
Todos os LEDs acendem como luz de perseguiçãe, em seguida, um (1) LED está sempre aceso vermelho.	São um produto conectado ainda puder ser utilizado, a capacidade restante da bateria é inferior a 50%.Se um produto conectado já não puder ser utilizado, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti.

4.1 Dados informativos sobre o produto

Corrente de rede (com ligação à rede)	100-240 V	≤ 55 W
Corrente (com bateria) 21,6 V		≤ 50 W
Factor de rendimento (com ligação à rede)		> 0,9
Peso sem bateria		9,3 kg(20,5 lb)
Tipo de protecção no funcionamento com bateria		IP 55
Tipo de protecção no funcionamento com ligação à rede		IP 20
Temperatura ambiente durante o funcionamento		-17 °C ... 40 °C(1 °F ... 104 °F)
Temperatura de armazenagem		-20 °C ... 70 °C(-4 °F ... 158 °F)

4.2 Bateria

Tensão de serviço da bateria	21,6 V
Peso da bateria	Consultar o fim deste manual de instruções
Temperatura ambiente durante o funcionamento	-17 °C ... 60 °C(1 °F ... 140 °F)
Temperatura de armazenagem	-20 °C ... 40 °C(-4 °F ... 104 °F)
Temperatura da bateria no início do carregamento	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Utilização de extensões de cabo

Utilização de extensões de cabo

AVISO

Perigo devido a cabo danificado! Se danificar o cabo enquanto trabalha, não lhe toque e desligue o aparelho imediatamente. Retire a ficha de rede da tomada.

- Verifique o cabo eléctrico regularmente. Se danificado, deve ser imediatamente substituído por um especialista.

HILTI

• Utilize apenas cabos de extensão aprovados para o tipo de aplicação em causa e com a secção transversal adequada. A inobservância desta recomendação pode resultar numa perda de potência da ferramenta e no sobreaquecimento do cabo.
• Examine o cabo periodicamente em relação a eventuais danos.
• Substitua os cabos de extensão danificados.
• Em trabalhos de exterior, utilize apenas extensões com secção apropriada e correspondemente indicadas.

No final desta documentação encontrará as secções de cabo mínimas e comprimentos máximos sob a forma de código QR.

6 Preparação do local de trabalho

AVISO

Risco de ferimentos devido a arranque involuntário!

• Antes de encaixar a bateria, certifique-se de que o produto correspondente está desligado.
• Remova a bateria, antes de efectuar ajustes na ferramenta ou substituir acessórios.

CUIDADO

Risco de ferimentos! Arranque inadvertido do produto.

- Retire a ficha antes de efectuar ajustes na ferramenta ou substituir acessórios.

Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

6.1 Carregar a bateria

1. Antes de carregar, leia o manual de instruções do carregador.
2. Certifique-se de que os contactos da bateria e do carregador estão limpos e secos.
3. Carregue a bateria num carregador aprovado. → Página 36

6.2 Encaixar a bateria

! AVISO

Risco de ferimentos devido a curto-circuito ou queda da bateria!

• Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos.

• Certifique-se de que a bateria engata sempre correctamente.

• A bateria deve ser completamente carregada antes da primeira utilização.

• Abra a tampa do compartimento da bateria (1).
• Introduza a bateria no produto até engatar de forma audível (2).
• Verifique se a bateria está correctamente encaixada.
• Feche a tampa do compartimento da bateria.

6.3 Retirar a bateria

1. Pressione o botão de destravamento da bateria.
2. Puxe a bateria para fora do produto.

6.4 Instalação

1. Instale a coluna de iluminação sobre uma superfície plana.
2. Desbloqueie as pernas do tripé pressionando o desbloqueio do tripé (1) e puxe para baixo a pega de transporte (2) até engatar.

A coluna de iluminação pode, para uma maior estabilidade, ser fixada ao material da base.

1. Para fixar a coluna de iluminação ao material da base, abra três furos na posição das pernas do trip

Características técnicas
Diâmetro dos furos nas pernas do tripé 6 mm	(0,2 in)

1. Fixe a coluna de iluminação à base. Utilize um meio de fixação adequado ao material da base. Resp o manual de instruções do meio de fixação.

6.5 Ajustar a altura 4

1. Abra uma alavanca de aperto (1).
2. Deslize a cabeça da lanterna até à altura pretendida (2).
3. Volte a fechar a alavanca de aperto (1).
4. Repita, se necessário, os passos 1 a 3 para o segundo alongamento telescópico.

7 Utilização

AVISO

Perigo devido a cabo danificado! Se danificar o cabo enquanto trabalha, desligue imediatamente o aparelho e o cabo da rede elétrica. Não toque no local com defeito!

- Verifique regularmente todos os cabos de alimentação. Substitua o cabo de extensão defeituoso. Mande substituir os cabos de alimentação danificados por um especialista reconhecido.

Por princípio, recomendamos a utilização de um disjuntor diferencial (RCD) com uma corrente de disparo de, no máximo, 30 mA.

7.1 Ligar / desligar

1. Pressione a tecla de ligar/desligar para ligar o produto.
2. Pressione de novo a tecla de ligar/desligar para desligar o produto.

• Pressione várias vezes a tecla área iluminante até que esteja iluminada a área pretendida.
  ▶ A área iluminante é indicada através da indicação da área iluminante.

7.3 Selecionar a luminosidade

• Pressione várias vezes a tecla luminosidade até que seja alcançada a luminosidade pretendida.
  ▶ A luminosidade é indicada através da indicação da luminosidade.

8 Acessórios opcionais

8.1 Cabo de alimentação

AVISO

Risco de ferimentos! A infiltração de água pode levar a choques eléctricos potencialmente fatais.

- Conecte o cabo de alimentação apenas quando utilizar o produto em zonas secas.

CUIDADO

Risco de tropeçar/cair! Cabos com instalação solta podem fazer com que pessoas tropecem, caiam e/ou provoquem o tombamento da coluna de iluminação.

Instale e fixe o cabo de alimentação e um cabo de extensão eventualmente utilizado até à próxima tomada com ligação à terra de forma que não haja risco de tropeçar.

Ligue opcionalmente um cabo de alimentação para alimentar a coluna de iluminação com energia.

Utilize exclusivamente um cabo de alimentação revestido a borracha com uma secção transversal dos condutores de, pelo menos, 1,5 mm² (AWG 15).

A Hilti oferece, opcionalmente, um cabo de alimentação em alguns mercados.

1. Abra a tampa de cobertura da tomada de ligação na coluna de iluminação.
2. Introduza a ficha do cabo de alimentação na tomada de ligação da coluna de iluminação.
3. Introduza a ficha do cabo de alimentação numa tomada.

Uma bateria inserida pode ser deixada na coluna de iluminação. A coluna de iluminação detecta quando um cabo de alimentação foi conectado e separa a ligação à bateria. A coluna de iluminação não serve como carregador, a bateria não é carregada.

9 Conservação e manutenção

AVISO

Risco de lesão com a bateria encaixada!

- Retire sempre a bateria antes de todos os trabalhos de conservação e manutenção!

Conservação do produto

• Remova sujidade persistente com cuidado.
• Se existente, limpe as saídas de ar cuidadosamente com uma escova seca e macia.
• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.
• Utilize um pano limpo e seco, para limpar os contactos do produto.

Conservação das baterias de iões de lítio

• Nunca utilize uma bateria com as saídas de ar obstruídas. Limpe as saídas de ar cuidadosamente com uma escova seca e macia.
• Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por ex., mergulhar em água ou deixar à chuva).

Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti.

- Mantenha a bateria sem resíduos de óleo e massa consistente externos. Não permita que se acumule desnecessariamente pó ou sujidade sobre a bateria. Limpe a bateria com uma escova seca e macia ou um pano limpo e seco. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

Não toque nos contactos da bateria nem remova dos contactos a massa consistente aplicada de fábrica.

- Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

Manutenção

AVISO

Perigo devido a choque eléctrico! Reparações incorrectas em peças eléctricas podem causar ferimentos

e queimaduras graves.

As reparações na parte eléctrica apenas podem ser executadas por um electricista especializado.
- Verifique, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito.
- Não opere o produto se existirem danos e/ou perturbações de funcionamento. Mande reparar o produto imediatamente no Centro de Assistência Técnica Hilti.
- Após os trabalhos de conservação e manutenção, aplique todos os dispositivos de protecção e verifique se funcionam correctamente.

a garantir um funcionamento seguro utilize apenas peças sobresselentes, consumíveis e acessórios originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group

9.1 Substituir os pés de borracha 7

Os pés de borracha da coluna de iluminação estão disponíveis como peça sobresselente.

1. Desenrosque os parafusos de fixação dos pés de borracha e retire os pés de borracha defeituosos.
2. Aplique os novos pés de borracha na coluna de iluminação e enrosque os pés de borracha com os parafusos de fixação à coluna de iluminação.

- Aperte os parafusos de fixação à mão.

9.2 Substituir a cobertura da cabeça da lanterna

A cobertura da cabeça da lanterna está disponível como peça sobresselente.

1. Desaparafuse todos os parafusos de fixação exteriores da cabeça da lanterna e retire a cobertura defeituosa.
2. Coloque a nova cobertura na cabeça da lanterna. Assegure-se de que os furos da cobertura coincider com os da cabeça da lanterna. Assegure-se de que o vedante está encostado correctamente.

Material

Cobertura da cabeça da lanterna SL 10-22-H

1. Enrosque os parafusos de fixação de novo na cabeça da lanterna.

- Aperte os parafusos em cruz à mão.

10 Transporte e armazenamento

Transporte de ferramentas a bateria e baterias

CUIDADO

Arranque inadvertido durante o transporte!

- Transporte os seus produtos sempre sem as baterias colocadas!

▶ Retire a/as bateria(s).
- Nunca transporte as baterias sem embalagem. Durante o transporte, as baterias devem ser protegidas contra impactos e vibrações excessivos e isoladas de quaisquer materiais condutores ou outras bateria para que não entrem em contacto com os pólos de outras baterias e causem um curto-circuito. Observe as suas normas de transporte locais para baterias.
As baterias não devem ser enviadas por correio. Quando pretender enviar baterias não danificadas, contacte uma empresa transportadora.
- Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de transporte.

Armazenamento de ferramentas a bateria e baterias

AVISO

Dano acidental devido a baterias com defeito ou a perderem líquido!

• Armazene os seus produtos sempre sem as baterias colocadas!
• Guarde o produto e as baterias em lugar fresco e seco. Tenha em atenção os valores limite de temperatura, que estão indicados nas Características técnicas.
• Não guarde as baterias no carregador. Após o processo de carregamento, retire sempre a bateria do carregador.
• Nunca armazene as baterias em locais sujeitos a exposição solar, em cima de fontes de calor ou por trás de um vidro.
• Guarde o produto e as baterias fora do alcance das crianças e das pessoas não autorizadas.
• Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento.

10.1 Precinta de ombro

CUIDADO

Perigo devido a fixação insuficiente A precinta de ombro solta-se e a coluna de iluminação cai ao chão.

Ao usar a precinta de ombro, certifique-se de que está correctamente fixada à coluna de iluminação.

A precinta de ombro permite transportar a coluna de iluminação de forma simples e confortável.
Enganche a precinta de ombro nos olhais para a precinta de ombro. Verifique se está bem apertado.

11 Ajuda em caso de avarias

Sempre que ocorra uma avaria, observe a indicação de estado da bateria. Consulte o capítulo Indicações da bateria de iões de lítio → Página 36.

No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo contacte o nosso Centro de Assistência Técnica Hilti.

Avaria Causa possível Solução
Coluna de iluminação com tendência para tombar ou em posição instável.	Pernas do tripé não bloqueadas.	▸ A pega de transporte tem de engatar de forma audível ao se desdobrarem as pernas do tripé. → Página 38
	Coluna de iluminação não se en contra numa superfície plana.	▸ Instale a coluna de iluminação numa superfície plana.
	Pés de borracha com defeito/gastos.	▸ Substitua os pés de borracha. → Página 40
	Cabo de alimentação sujeito a esforço de tracção.	▸ Instale o cabo de alimentação de forma que não haja risco de tropeçar. → Página 39▸ Instale o cabo de alimentação de forma que não fique sujeito a esforço de tracção.
Os LEDs da bateria não indi cam nada	Bateria avariada. ▶ Dirija-se ao	Centro de Assistência Técnica Hilti.

12 Reciclagem

AVISO

Perigo de ferimentos devido a eliminação incorrecta! Riscos para a saúde devido à fuga de gases ou líquidos.

• Não envie quaisquer baterias danificadas!
  Para evitar curto-circuitos, cubra as conexões com um material não condutor.
  ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças.
  ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.

Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu aparelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.

- Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico!

13 Garantia do fabricante

Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local.

14 Mais informações

Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual/?id=2384869

Também pode encontrar esta hiperligação no final do manual de instruções sob a forma de código QR.

NURON

B 22-55 (01)	0,56 kg	1.23 lb
B 22-85 (01)	0,77 kg	1.70 lb
B 22-110 (01)	0,92 kg	2.03 lb
B 22-170 (01)	1,34 kg	2.95 lb
B 22-255 (01)	1,87 kg	4.12 lb

C 4-22

C 6-22

C 8-22
