CIB60424CK - Fogão ELECTROLUX - Manual de utilização gratuito

Tipo de produto	Placa de indução embutível
Marca	Electrolux
Modelo	CIB60424CK
Número de zonas de cozimento	4 zonas de indução
Dimensões (L x P x A)	590 x 520 x 70 mm
Dimensões de recorte (L x P)	490 x 560 mm (arredondamento R5)
Alimentação elétrica	220-240 V, 50/60 Hz, 3.0 kW
Tipo de cabo	H05V2V2-F ou equivalente (90 °C min)
Potência total	3.0 kW
Diâmetros das zonas	Dianteira esquerda 21.0 cm, Traseira esquerda 14.5 cm, Dianteira direita 14.5 cm, Traseira direita 18.0 cm
Potência nominal máxima por zona	Dianteira esquerda 2200 W, Traseira esquerda 1400 W, Dianteira direita 1400 W, Traseira direita 1700 W
Função PowerBoost	Sim (potência até 2400 W por no máximo 4 min)
Funções de segurança	Desligamento automático, bloqueio de teclas, segurança crianças, indicador de calor residual
Funções adicionais	Gerenciamento de energia, OffSound Control (desativação dos sinais sonoros)
Consumo de energia (EC placa elétrica)	176.5 Wh/kg
Manutenção e limpeza	Usar um limpador adequado e um raspador especial; limpar após cada uso
Reparabilidade	Peças de reposição originais; serviço pós-venda autorizado

Perguntas frequentes - CIB60424CK ELECTROLUX

Como ativar o bloqueio das teclas (Teclas Bloqueio)?

Para ativar o bloqueio, ajuste primeiro um nível de cozimento, depois pressione a tecla sensitiva . O display acende por 4 segundos. Para desativar, pressione .

Como ativar o dispositivo de segurança crianças?

Ligue a placa com a tecla ① sem selecionar nenhuma zona. Pressione a tecla por 4 segundos. O símbolo acende. Desligue a placa. Para desativar temporariamente para um cozimento, repita a operação e ajuste um nível de cozimento dentro de 10 segundos.

O que significa o código de erro 'E + número' exibido?

Um código 'E + número' indica uma anomalia de funcionamento. Desligue a placa e ligue novamente após 30 segundos. Se o código reaparecer, desconecte o aparelho por 30 segundos e reconecte. Se o problema persistir, contate o serviço pós-venda.

Quais utensílios posso usar em uma placa de indução?

Use recipientes de ferro fundido, aço, aço esmaltado, aço inoxidável ou fundo multicamadas. Verifique a aptidão para indução com um ímã: ele deve aderir ao fundo. Evite alumínio, cobre, vidro, cerâmica e porcelana.

Como limpar a superfície vitrocerâmica?

Limpe após cada uso. Use um limpador especial para vitrocerâmica e um pano macio. Para resíduos persistentes (plástico, açúcar), use um raspador especial inclinando a lâmina. Remova manchas de calcário com uma mistura de água e vinagre.

Por que a placa desliga automaticamente?

O desligamento automático é acionado se: todas as zonas estiverem desligadas, nenhum ajuste após ligar, um objeto permanecer no painel por mais de 10 segundos, superaquecimento, recipiente inadequado, ou se a zona permanecer ligada por muito tempo (duração variável conforme o nível).

Como desativar os sinais sonoros?

Desligue a placa. Pressione ① por 3 segundos, depois por 3 segundos. O display aparece nas zonas dianteiras. Na zona traseira direita, pressione para alternar entre ativação e desativação dos sons. A opção 1 desativa todos os sons exceto os alertas de erro.

O que fazer se o indicador de calor residual não acender?

Se a zona funcionou tempo suficiente para aquecer e o indicador 'H' não acende, o sensor pode estar danificado. Contate um serviço pós-venda autorizado para verificar.

Qual é o consumo energético desta placa?

O consumo de energia da placa é de 176,5 Wh/kg de acordo com a norma IEC/EN 60350-2. Cada zona tem um consumo individual (ex: dianteira esquerda 174,2 Wh/kg).

Posso instalar a placa sobre uma gaveta?

Sim, mas deixe pelo menos 2 cm de espaço entre a parte inferior do aparelho e os objetos armazenados. Não guarde papéis ou objetos pequenos que possam obstruir os ventiladores. Remova qualquer painel de separação sob o aparelho.

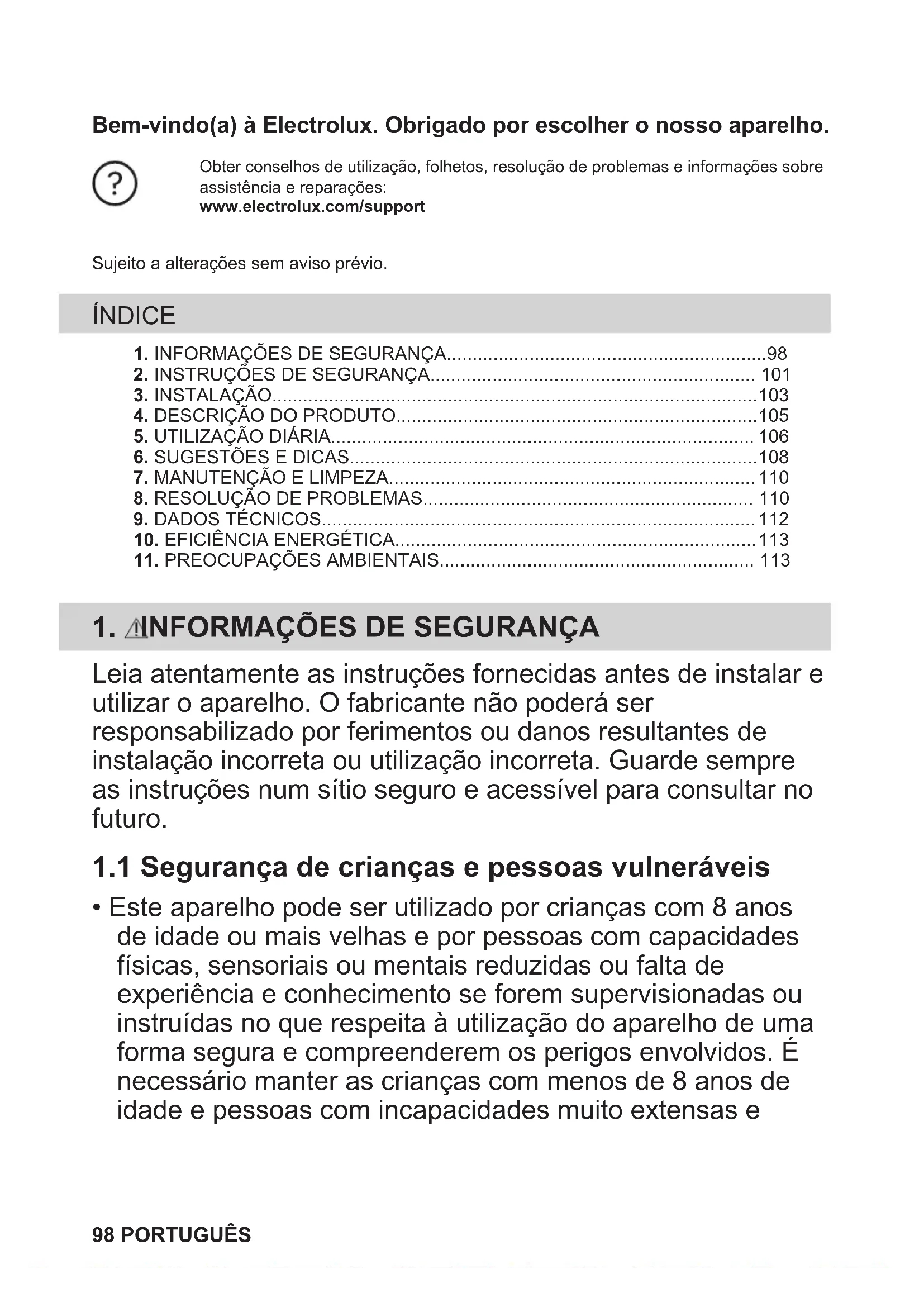

MANUAL DE UTILIZADOR CIB60424CK ELECTROLUX

PT Manual de instruções | Placa 98

Bem-vindo(a) à Electrolux. Obrigado por escolher o nosso aparelho.

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

www.electrolux.com/support

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA....98
2. INSTRUÇÕES DE SEGURANÇA.... 101
3. INSTALAÇÃO....103
4. DESCRIÇÃO DO PRODUTO....105
5. UTILIZAÇÃO DIÁRIA.... 106
6. SUGESTÕES E DICAS....108
7. MANUTENÇÃO E LIMPEZA....110
8. RESOLUÇÃO DE PROBLEMAS.... 110
9. DADOS TÉCNICOS....112
10. EFICIÊNCIA ENERGÉTICA.... 113
11. PREOCUPAÇÕES AMBIENTAIS.... 113

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

- Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e

complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• Este aparelho destina-se apenas a ser utilizado para cozinhar.
• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento.
• AVISO: Deixar cozinhados com gorduras ou óleos num aparelho sem vigilância pode ser perigoso e resultar em incêndio.

• O fumo é uma indicação de sobreaquecimento. Nunca utilize água para extinguir um incêndio ao cozinhar. Desligue o aparelho e cubra as chamas com, por exemplo, um cobertor contra incêndios ou uma tampa.

• AVISO: O aparelho não pode ser alimentado através de algum dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que seja ligado e desligado regularmente pelo fornecedor de eletricidade.

• CUIDADO: O processo de cozedura tem de ser supervisionado Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.
• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.
• Não use o aparelho antes de instalá-lo na estrutura embutida.
• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.
• Após a utilização, desligue a placa no respetivo comando e não confie apenas no detetor de recipientes.
• Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desative o aparelho e desligue a ficha da tomada elétrica. Se o aparelho estiver ligado à rede elétrica diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.
• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinhar ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO!

Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.
- Não instale nem utilize o aparelho se estiver danificado.
- Siga as instruções de instalação fornecidas com o aparelho.
- Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
- Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.
- Vede as superfícies cortadas do armário com um vedante para impedir que a humidade cause dilatações.
- Proteja a parte inferior do aparelho contra o vapor e a humidade.
- Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
- Os aparelhos possuem ventoinhas de arrefecimento na parte inferior.
- Se o aparelho for instalado por cima de uma gaveta:

• Não guarde folhas de papel ou objectos pequenos que possam ser sugados, porque podem danificar as ventoinhas de arrefecimento ou reduzir a eficiência do sistema de arrefecimento.
• Mantenha uma distância mínima de cerca de 2 cm entre a parte inferior do aparelho e os objectos que forem guardados na gaveta.

- Retire quaisquer painéis separadores instalados no armário abaixo do aparelho.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.
• O aparelho tem de estar ligado à terra se o símbolo (☐ não estiver impresso na placa de características.
• Antes de efetuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.
• Certifique-se de que o aparelho está instalado corretamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorretas podem provocar o aquecimento excessivo dos terminais.
• Utilize o cabo de alimentação correto.
• Não permita que o cabo de alimentação se enrole.
• Certifique-se de que está instalada uma proteção contra choques.
• Utilize o grampo de alívio de tensão no cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha de alimentação (se aplicável) ou o cabo de alimentação. Contacte o nosso Centro de Assistência Técnica Autorizado ou um eletricista para substituir o cabo de alimentação se estiver danificado.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.

• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.

• Se a tomada eléctrica estiver solta, não ligue a ficha.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.
• disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Não altere as especificações deste aparelho.
• Retire todas as películas de embalagem, rotulagem e de proteção (se aplicável) antes da primeira utilização.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento.
• Desligue a zona de cozedura após cada utilização.
• Não coloque talheres ou tampas de caçarolas nas zonas de cozedura. Podem ficar quentes.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho estiver rachada, desligue-o imediatamente da corrente elétrica. Isto evita choque eléctrico.
• Os utilizadores portadores de pacemaker devem manter-se a mais de 30 cm de distância da zonas de indução quando o aparelho estiver a funcionar.
• Quando coloca alimentos em óleo quente, pode salpicar.
• Não utilize folha de alumínio ou outros materiais entre a superfície de cozedura e

o tacho, salvo indicação em contrário do fabricante deste aparelho.

- Utilize apenas acessórios recomendados pelo fabricante para este aparelho.

AVISO!

Risco de incêndio e explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com eles.
• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode causar incêndio a uma temperatura inferior à do óleo utilizado pela primeira vez.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não deixe tachos quentes sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que os tachos fervam até ficarem sem água.
• Tenha cuidado para não permitir que algum objeto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não ative as zonas de cozedura com tachos vazios ou sem tacho.
• Os tachos de ferro fundido ou que tenham a base danificada podem riscar o vidro / cerâmica. Levante sempre estes objetos quando precisar de os deslocar sobre a placa.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.

• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer

• Não utilize jatos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões abrasivos, solventes ou objetos metálicos, salvo indicação em contrário.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.
• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura,

vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade local para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa.

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

3.3 Cabo de ligação

• A placa é fornecida com um cabo de ligação. O cabo de ligação só deve ser instalado por um eletricista qualificado.
• Para substituir o cabo de alimentação, se estiver danificado, utilize um cabo do tipo: H05V2V2-F ou equivalente que suporte uma temperatura de 90 °C ou superior. Contacte um Centro de Assistência Técnica Autorizado. O cabo de ligação só deve ser substituído por um eletricista qualificado.
• O aparelho funciona a 50 Hz ou 60 Hz e não requer qualquer ação adicional por parte de um eletricista qualificado para alternar entre frequências.

3.4 Diagrama de ligações

Cores dos fios

N2 N1 L2 L1

Azul Azul - Cinzento Castanho Preto

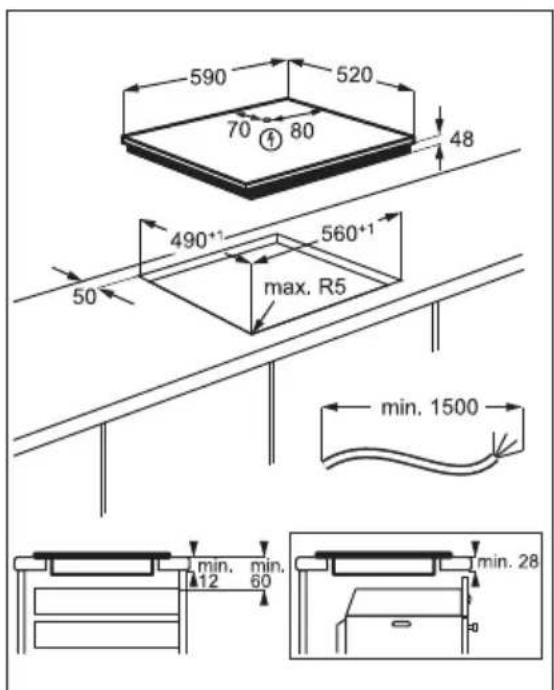

3.5 Montagem

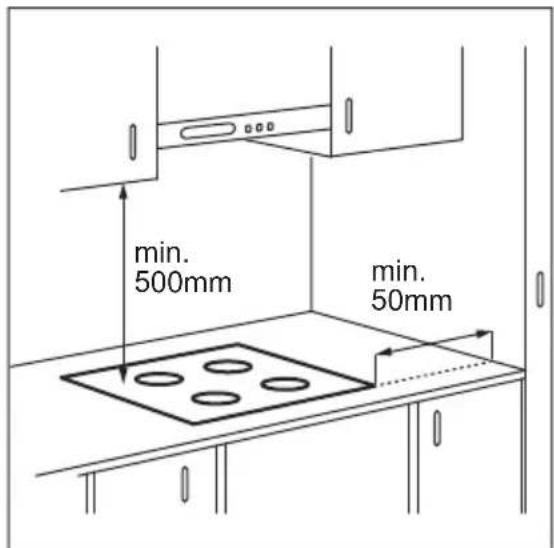

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor, para saber qual é a distância mínima entre os aparelhos.

Se o aparelho estiver instalado acima de uma gaveta, a ventilação da placa pode aquecer os artigos guardados na gaveta durante o processo de cozedura.

Encontre o tutorial em vídeo “Como instalar a sua placa de indução Electrolux – Instalação de balcão” introduzindo o nome completo indicado na ilustração abaixo.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4. DESCRIÇÃO DO PRODUTO

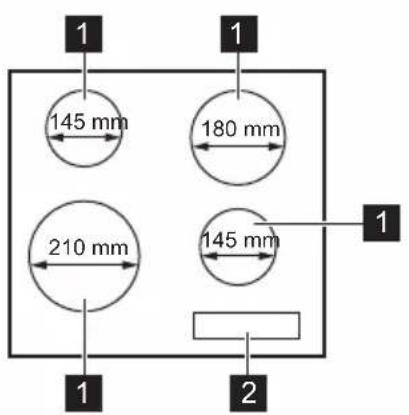

4.1 Disposição da superfície de confeção

1 Zona de cozedura de indução
2 Painel de comandos

4.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sensor	Função Comentário
1	➊	Ligado / Desligado Para activar e desactivar a placa.
2	➁	Bloquear / Dispositivo de se-gurança para criançasPara bloquear/desbloquear o painel de comandos.
3	➎	- Para seleccionar a zona de cozedura.
4	- Indicador do grau de cozedu-ra	Para indicar o grau de cozedura.
5	/	- Para seleccionar o grau de cozedura.

Visor Do ciclo
0	A zona de confeção está desativada.
1 - 9	A zona de confeção está ativada.
P	PowerBoost ativo.
E + dígito	Existe uma anomalia.
H	Uma zona de confeção ainda está quente (calor residual).
L	Bloquear / Dispositivo de segurança para crianças funciona.
F	O tacho não é adequado, é demasiado pequeno ou não há tacho na zona de confeção.
-	Desligar automático ativo.

5. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

5.1 Activar e desactivar

Toque em durante 1 segundo para activar ou desactivar a placa.

5.2 Desligar automático

A função desactiva automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desactivadas,
• Quando, após a activação da placa, não é definido qualquer grau de cozedura,
• Quando ocorrer um derrame ou quando for colocado algum objecto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objecto ou limpe o painel de comandos.
• Quando a placa ficar demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Permita que a zona

de cozedura arrefeça antes de utilizar novamente a placa.

• Quando utiliza tachos incorrectos. O símbolo facende-se e a zona de cozedura é automaticamente desactivada após 2 minutos.
• Quando não desactiva uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desactiva-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desactiva:

Grau de confeção A placa desactiva-se após

1 - 2 6 horas

3 - 4 5 horas

5 4 horas

6 - 9 1.5 horas

5.3 Seleccionar a zona de cozedura

Para selecionar uma zona de cozedura,
toque no campo do sensor
correspondente a essa zona. O visor mostra
o grau de cozedura

5.4 Grau de cozedura

Toque em para aumentar o grau de cozedura. Toque em para diminuir o grau de cozedura. Toque em e simultaneamente para desactivar a zona de cozedura.

H Enquanto o indicador estiver aceso, existe o risco de queimaduras devido ao calor residual.

As zonas de aquecimento de indução produzem o calor necessário para cozinhar diretamente na base dos tachos. A vitrocerâmica é aquecida pelo calor do tacho.

O indicador H acende-se quando uma zona de aquecimento está quente.
O indicador também pode acender-se:

• para as zonas de aquecimento adjacentes, mesmo que não as esteja a usar,
• quando um tacho quente é colocado numa zona de aquecimento fria,
• quando a placa está desativada mas a zona de aquecimento ainda está quente.

O indicador desaparece quando a zona de aquecimento tiver arrefecido.

5.6 PowerBoost

Esta função disponibiliza mais potência para as zonas de confeção de indução. A função pode ser activada para uma zona de confeção de indução apenas por um curto período de tempo. Após esse tempo, a zona de confeção de indução muda automaticamente para o grau de aquecimento mais elevado.

Para ativar a função para uma zona de cozedura: em primeiro lugar defina a zona de cozedura e, de seguida, defina a definição máxima de aquecimento. Toque em até que P acenda.

Para desativar a função: toque em ∨.

5.7 Bloquear

É possível bloquear o painel de comandos com zonas de confeção a funcionar. Isto impede uma alteração acidental da definição de aquecimento.

Comece por definir o grau de aquecimento.

Para ativar a função: toque em acende durante 4 segundos.

Para desativar a função: toque em mostrador apresenta a definição de aquecimento anterior.

Quando desativar a placa, também desativará esta função.

5.8 Dispositivo de segurança para crianças

Esta função evita o funcionamento acidental da placa.

Para ativar a função: ative a placa com ① Não defina nenhum grau de aquecimento. Toque em durante 4 segundos. acende. Desative a placa com ①

Para desativar a função: ative a placa com ①. Não defina nenhum grau de aquecimento. Toque em durante 4 segundos. acende. Desative a placa com ①.

Para desativar a função por apenas um período de confeção: ative a placa com acende. Toque em durante 4 segundos. Defina o grau de aquecimento em menos de 10 segundos. Pode utilizar a placa. Quando desativar a placa com a função fica novamente ativa.

5.9 OffSound Control (Desativação e ativação dos sons)

Desative a placa. Prima durante 3 segundos. Prima durante 3 segundos. O visor apresenta na zona dianteira esquerda e ou na zona dianteira direita. Toque no campo do sensor da zona traseira direita para escolher uma das seguintes opções:

• -os sons ficam desativados
• os sons ficam ativados

Quando a função estiver definida para 1, pode ouvir os sons apenas se:

• tocar em ①
• a placa apresenta um erro.

5.10 Gestão de potência

Se várias zonas estiverem ativas e a potência consumida exceder a limitação da alimentação elétrica, esta função divide a potência disponível entre todas as zonas de cozedura. A placa controla as definições de aquecimento para proteger os fusíveis da instalação doméstica.

• Se a placa atingir o limite da potência máxima disponível (consulte a placa de classificação), a potência das zonas de cozedura será automaticamente reduzida.
• Se for ativada mais do que uma zona de cozedura de cada vez, a potência é reduzida e distribuída entre todas as zonas ativadas. A distribuição de energia é mantida enquanto as zonas permanecerem ativadas. As zonas não voltam à potência máxima se uma delas for desativada. A distribuição de energia só termina quando todas as zonas ou a placa tiverem sido desativadas.
• A indicação da definição de aquecimento das zonas cuja potência foi reduzida alterna entre a definição de aquecimento inicialmente selecionada e a definição de aquecimento reduzido.
• Aguarde até que o visor pare de piscar ou reduza a definição de aquecimento da zona de cozedura selecionada por último. As zonas de cozedura continuarão a funcionar com a definição de aquecimento reduzida. Se necessário, altere as definições de aquecimento das zonas de cozedura.

6. SUGESTÕES E DICAS

! AVISO!

Consulte os capítulos relativos à segurança.

6.1 Tachos

i

Nas zonas de cozedura de indução, um campo eletromagnético forte cria calor rapidamente no tacho.

Utilize as zonas de cozedura de indução com tachos adequados.

• A base do recipiente deve ser o mais espessa e plana possível.
• Certifique-se de que os fundos estão limpos e secos antes de os colocar na superfície da placa.

- Para evitar riscos, não deslize ou esfregue o recipiente no vidro cerâmico.

Material do recipiente

• correto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo de multicamadas (com uma marcação correta de um fabricante).
• incorreto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

• a água ferver muito rapidamente numa zona de cozedura definida para o nível de cozedura mais elevado.
• um íman puxa a base do tacho.

Dimensões dos tachos

- As zonas de cozedura de indução adaptam-se automaticamente às dimensões da base do tacho.

• A eficiência da zona de cozedura está relacionada com o diâmetro do tacho. Um tacho que tenha um diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de cozedura.
• Por motivos de segurança e resultados de cozedura ideais, não utilize um tacho maior do que o indicado na "Especificação das zonas de cozedura". Evite manter o tacho perto do painel de comandos durante a sessão de cozedura. Isso pode afetar o funcionamento do painel de comandos ou ativar acidentalmente as funções da placa.

i

Consulte os "Dados técnicos".

6.2 Ruídos durante o funcionamento

Se ouvir:

• estalidos: o tacho é feito de diferentes materiais (construção multicamadas).
  • assobio: está a utilizar a zona de cozedura com um nível elevado de

potência e o tacho tem materiais diferentes (construção multicamadas).

• zumbido: está a utilizar um nível elevado de potência.
• cliques: ocorre comutação elétrica.
• sibilar, zunir: a ventoinha está a funcionar. Os ruídos são normais e não indicam qualquer avaria.

6.3 Exemplos de aplicações de cozinha

A correlação entre o grau de cozedura de uma zona e o seu consumo de potência não é linear. Quando aumenta o grau de cozedura, não é proporcional ao aumento do consumo de potência. Isto significa que uma zona de cozedura com um grau médio de cozedura consome menos de metade da sua potência máxima.

i

Os dados apresentados na tabela servem apenas como referência.

Definição de cozedura	Utilize para: Tempo	Sugestões(min.)
1 Manter os alimentos cozinhados quen-tes.		conformenecessário	Coloque uma tampa no tacho.
1 - 2 Molho holandês, derreter: manteiga,chocolate, gelatina.		5 - 25 Misture regularmente.
2 Solidificar: omeletas ofas, ovos cozi-dos.		10 - 40 Cozinhe com uma tampa.
2 - 3 Cozer arroz e pratos à base de leiteem lume brando, aquecer refeiçõespré-cozinhadas.		25 - 50 Adicione, no mínimo, duas partes delíquido para uma parte de arroz e me-xa os pratos à base de leite a meio doprocesso.
3 - 4 Cozer legumes, peixe e carne a vapor. 20 - 45 Adicione algumas colheres de sopade água. Verifique a quantidade deágua durante o processo.
4 - 5 Cozinhar batatas e outros legumes avapor.		20 - 60 Cubra o fundo da panela com 1-2 cmde água. Verifique o nível de água durante o processo. Mantenha a tampana panela.
4 - 5 Cozer grandes quantidades de alimen-tos, guisados e sopas.		60 - 150 Até 3 l de líquido mais ingredientes.
Definição de cozedura	Utilize para: Tempo	(min.)	Sugestões
6 - 7 Fritura ligeira: escalopes, cordon bleu de vitela, costeletas, rissóis, salsichas, fígado, roux, ovos, panquecas, sonhos.		conforme necessário	Vire, quando necessário.
7 - 8 Fritura intensa, batatas "palitos" grati-nadas, bifes do lombo, bifes.		5 - 15 Vire, quando necessário.
9 Ferver água, cozer massa, estufar carne (goulash, guisado), batatas fritas.
	Ferver grandes quantidades de água. PowerBoost está ativada.

7. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre o acessório com a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para o vidro.

7.2 Limpar a placa

- Remova imediatamente: plástico derretido, folha de plástico, sal, açúcar e

alimentos com açúcar, caso contrário a sujidade pode danificar a placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remova quando a placa estiver suficientemente fria: manchas de calcário, água ou gordura e descolorações nas parte metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remova a descoloração nas partes metálicas brilhantes: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

8. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 O que fazer se...

Problema Causa possível Solução

Não consegue ativar ou utilizar a placa.	A placa não está ligada à corrente elétrica ou não está corretamente ligada.	Verifique se a placa está corretamente ligada à corrente elétrica.
Problema Causa possível Solução
O fusível está fundido. Certifique-se de que o fusível é a cau-		sa da anomalia. Se o fusível se fundir diversas vezes, contacte um eletricista qualificado.
Não configurou a definição de aque-cimento durante 10 segundos.		Ative novamente a placa e defina a definição de aquecimento em menos de 10 segundos.
Tocou em 2 ou mais campos do sensor em simultâneo.		Toque em apenas um campo do sen-sor.
Há água ou manchas de gordura no painel de comandos.		Limpe o painel de comandos.
Pode ouvir um som constante. A ligação eléctrica não está correta. Desligue a placa da corrente elétrica.Peça a um eletricista qualificado que verifique a instalação.
É emitido um sinal acústico e a placa desativa-se. É emitido um sinal acústico quando a placa é desativada.	Colocou alguma coisa sobre um ou mais campos do sensor.	Retire o objeto dos campos do sensor.
A placa desativa-se. Colocou alguma coisa sobre o cam-po do sensor ➊	Retire o objeto do campo do sensor.
O indicador de calor residual não acende.	A zona não está quente porque foi ativada apenas por pouco tempo ou o sensor está danificado.	Se a zona tiver funcionado durante tempo suficiente para ficar quente, fale com um Centro de Assistência Técnica Autorizado.
A definição de aquecimento alter-na entre dois níveis.	Gestão de potência funciona. Consulte "Utilização diária".
O painel de comandos fica quen-te ao toque.	O tacho é demasiado grande ou es-tá demasiado próximo do painel de comandos.	Coloque tachos grandes numa das zo-nas de aquecimento de trás, se possi-vel.
Não há som quando toca nos campos do sensor do painel.	Os sons estão desativados. Ativar os sons. Consulte "Utilização di-ária".
L acende-se.	Dispositivo de segurança para crian-ças ou Bloquear funciona.	Consulte "Utilização diária".
F acende-se.	Não existe tacho na zona. Coloque um tacho na zona.
O tacho não é adequado. Utilize tachos adequados para placas		de indução. Consulte “Sugestões e di-cas”.
O diâmetro da base do tacho é de-masiado pequeno para a zona.		Utilize um tacho com as dimensões corretas. Consulte os "Dados técni-cos".

Problema Causa possível Solução

E e um número acendem-se.

A placa apresenta um erro. Desative a placa e ative-a novamente

após 30 segundos. Se se ligar novamente, desligue a placa da corrente elétrica. Após 30 segundos, ligue a placa novamente. Se o problema continuar, entre em contacto com um Centro de Assistência Técnica Autorizado.

8.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro

apresentada. Certifique-se de que utilizou a placa corretamente. Caso contrário, a manutenção efetuada pelo Técnico de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As informações relativas ao período de garantia e aos Centros de Assistência Técnica Autorizados encontram-se no folheto de garantia.

9. DADOS TÉCNICOS

9.1 Placa de classificação

Modelo CIB60424CK PNC 949 492 517 00

Tipo 64 B4A 00 AA 220 - 240 V, 50/60 Hz

Indução 3.0 kW Fabricado em: Roménia

9.2 Especificações das zonas de cozedura

Zona de coze-dura	Potência nominal (definição de aquecimento má-xima) [W]	PowerBoost [W]	PowerBoost du-ração máxima [min]	Diâmetro dos ta-chos [mm]
Dianteiro esquerdo 2200 2400 4 125 - 210
Traseiro esquerdo 1400 1500 4 125 - 145
Dianteiro direito 1400 1500 4 125 - 145
Traseiro direito 1700 1800 4 150 - 180

A potência das zonas de cozedura pode ser ligeiramente diferente dos dados indicados na tabela. Varia consoante o material e as dimensões do tacho.

Para resultados de confeção ideais, utilize um tacho com diâmetro não superior ao indicado na tabela.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produto

Identificação do modelo CIB60424CK
Tipo de placa Placa encastrada
Número de zonas de aquecimento 4
Tecnologia de aquecimento Indução
Diâmetro das zonas de aquecimento circulares (∅) Dianteiro esquerdo	21.0 cm
Traseiro esquerdo	14.5 cm
Dianteiro direito	14.5 cm
Traseiro direito	18.0 cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Dianteiro esquerdo	174.2 Wh/kg
	Traseiro esquerdo	177.2 Wh/kg
	Dianteiro direito	177.2 Wh/kg
	Traseiro direito	177.2 Wh/kg
Consumo de energia da placa (EC electric hob) 176.5 Wh/kg

IEC / EN 60350-2 - Aparelhos elétricos domésticos para cozinhar - Parte 2: Placas – Métodos para medir o desempenho.

10.2 Placa economizadora de energia

Pode poupar energia nos cozinhados do dia a dia se seguir as sugestões abaixo.

- Ao aquecer água, utilize apenas a quantidade de que necessita.

• Sempre que possível, coloque tampas nos recipientes.
• Coloque os recipientes diretamente no centro das zonas de confeção.
• Utilize o aquecimento residual para manter os alimentos quentes ou para derretê-los.

11. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

Número de serie ....

3.2 Placas empotradas
