| Tipo di prodotto | Piano cottura a induzione da incasso |
| Marca | Electrolux |
| Modello | CIB60424CK |
| Numero di zone di cottura | 4 zone a induzione |
| Dimensioni (L x P x H) | 590 x 520 x 70 mm |
| Dimensioni del foro (L x P) | 490 x 560 mm (raccordo R5) |
| Alimentazione elettrica | 220-240 V, 50/60 Hz, 3.0 kW |
| Tipo di cavo | H05V2V2-F o equivalente (90 °C min) |
| Potenza totale | 3.0 kW |
| Diametri delle zone | Anteriore sinistra 21.0 cm, Posteriore sinistra 14.5 cm, Anteriore destra 14.5 cm, Posteriore destra 18.0 cm |
| Potenza nominale max per zona | Anteriore sinistra 2200 W, Posteriore sinistra 1400 W, Anteriore destra 1400 W, Posteriore destra 1700 W |
| Funzione PowerBoost | Sì (potenza fino a 2400 W per max 4 min) |
| Funzioni di sicurezza | Spegnimento automatico, blocco tasti, sicurezza bambini, indicatore di calore residuo |
| Funzioni aggiuntive | Gestione dell'alimentazione, OffSound Control (disattivazione dei segnali acustici) |
| Consumo energetico (EC piano cottura) | 176.5 Wh/kg |
| Manutenzione e pulizia | Usare un detergente adatto e un raschietto speciale; pulire dopo ogni uso |
| Riparabilità | Ricambi originali; servizio post-vendita autorizzato |
Domande frequenti - CIB60424CK ELECTROLUX
Domande degli utenti su CIB60424CK ELECTROLUX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale CIB60424CK - ELECTROLUX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CIB60424CK del marchio ELECTROLUX.
MANUALE UTENTE CIB60424CK ELECTROLUX

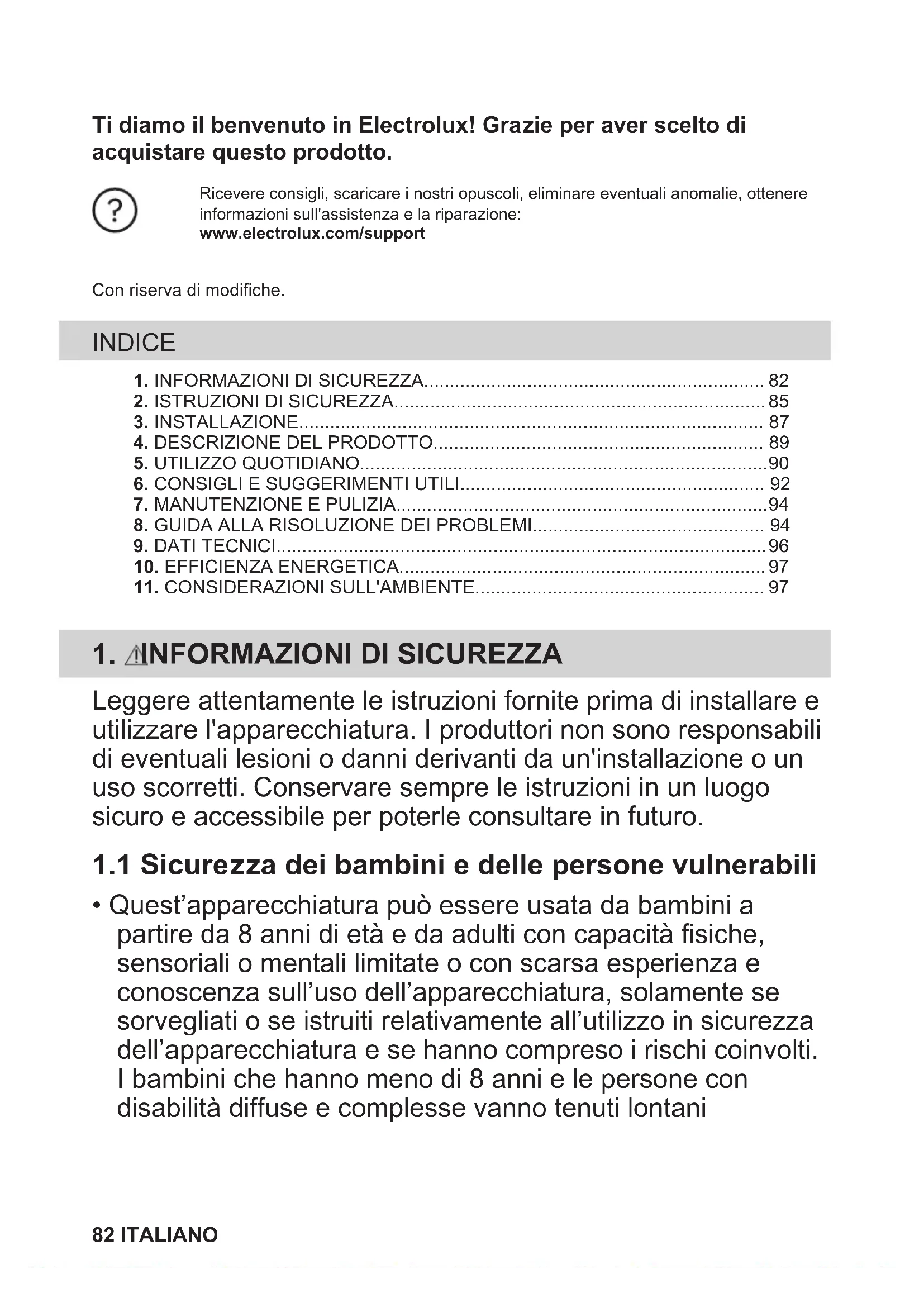

IT Istruzioni per l'uso | Piano cottura 82
Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di acquistare questo prodotto.
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Con riserva di modifiche.
INDICE
- INFORMAZIONI DI SICUREZZA....82
- ISTRUZIONI DI SICUREZZA....85
- INSTALLAZIONE 87
- DESCRIZIONE DEL PRODOTTO....89
- UTILIZZO QUOTIDIANO....90
- CONSIGLI E SUGGERIMENTI UTILI.... 92
- MANUTENZIONE E PULIZIA....94
- GUIDA ALLA RISOLUZIONE DEI PROBLEMI.... 94
- DATI TECNICI....96
- EFFICIENZA ENERGETICA....97
- CONSIDERAZIONI SULL'AMBIENTE....97
1. ⚠INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani
dall'elettrodomestico, a meno che non vi sia una supervisione continua.
- Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchiatura.
- Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
- AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.
- Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
- I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.
1.2 Avvertenze di sicurezza generali
• L'apparecchiatura è destinata solo alla cottura.
- Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
- Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
- AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti.
- AVVERTENZA: Non lasciare mai il piano cottura incustodito durante la preparazione di pietanze in quanto olio e grassi potrebbero incendiarsi.
- Il fumo è un'indicazione di surriscaldamento. Non usare mai acqua per spegnere il fuoco di cottura. Spegnere l'apparecchiatura e coprire le fiamme, per esempio, con una coperta o un coperchio.
- AVVERTENZA: L'apparecchiatura non deve essere alimentata tramite un commutatore esterno, come un timer,
o collegata a un circuito regolarmente acceso e spento da un'azienda.
- ATTENZIONE! Si deve sorvegliare il processo di cottura I processi di cottura brevi devono essere sorvegliati continuamente.
- AVVERTENZA: Pericolo di incendio: Non conservare alcun oggetto sulle superfici di cottura.
- Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono diventare molto caldi.
- Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.
- Non utilizzare vaporelle per pulire l'elettrodomestico.
- Dopo l'uso, spegnere l'elemento del piano cottura utilizzato mediante il comando corrispondente, senza considerare quanto indicato dal rilevatore di utensili.
- Se la superficie in vetroceramica/vetro presenta delle crepe, spegnere l'apparecchiatura e scollegarla dalla presa di corrente. Qualora l'apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibile per scollegarla dall'alimentazione. In ogni caso, contattare il Centro Assistenza Autorizzato.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza autorizzato o da una persona qualificata per evitare situazioni di pericolo.
- AVVERTENZA: Utilizzare esclusivamente protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, come ad esempio accessori idonei o le protezioni per il piano cottura incorporate nell'apparecchiatura. Utilizzare protezioni inadeguate aumenta il rischio di incidenti.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
AVVERTENZA!
L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
AVVERTENZA!
Rischio di lesioni o danni all'apparecchiatura.
- Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata. - Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- È necessario rispettare la distanza minima dalle altre apparecchiature.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
- Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
- Proteggere la base dell'apparecchiatura da vapore e umidità.
- Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
- Ogni apparecchiatura dispone di ventole di raffreddamento sulla parte inferiore.
- Se l'apparecchiatura viene installata sopra a un cassetto:
- Non tenere oggetti di piccole dimensioni o fogli di carta che potrebbero essere aspirati, dato che possono danneggiare le ventole di raffreddamento o guastare il funzionamento del sistema di raffreddamento.
- Mantenere una distanza di almeno due cm fra la parte inferiore dell'apparecchiatura e le componenti conservate nel cassetto.
- Togliere gli eventuali pannelli separatori installati nel mobiletto sotto all'apparecchiatura.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
- Tutti i collegamenti elettrici devono essere effettuati da un elettricista qualificato.
- Il dispositivo deve essere messo a terra, qualora il simbolo (☐) non sia stampato sulla targhetta.
- Prima di qualsiasi intervento è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.
- Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
- Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare un forte surriscaldamento del terminale.
- Utilizzare il cavo dell'alimentazione elettrica corretto.
- Non lasciare che il cavo dell'alimentazione elettrica si aggrovigli.
• Assicurarsi che sia installata una protezione contro gli urti. - Utilizzare il serracavo sul cavo.
- Assicurarsi che il cavo dell'alimentazione o la spina (ove previsti) non sfiorino l'apparecchiatura o le pentole roventi quando si collega l'apparecchiatura a una presa.
• Non utilizzare prese multiple e prolunghe. - Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.
- I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
-
Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
-
Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
- Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
- L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
2.3 Utilizzo:
AVVERTENZA!
Rischio di lesioni, ustioni o scosse elettriche.
- Non modificare le specifiche tecniche dell'apparecchiatura.
- Rimuovere tutto l'imballaggio, le etichette e la pellicola protettiva (se presente), prima del primo utilizzo.
- Assicurarsi che le aperture di ventilazione non siano bloccate.
- Non lasciare l'elettrodomestico incustodito durante il funzionamento.
- Impostare le zone di cottura su “off” dopo ogni utilizzo.
- Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.
- Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
- Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.
- Se la superficie dell'apparecchiatura presenta delle incrinature, scollegarla immediatamente dall'alimentazione per evitare scosse elettriche.
- I portatori di pacemaker devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.
- Quando si immergono gli alimenti nell'olio bollente, questo potrebbe schizzare.
- Non utilizzare fogli di alluminio o altri materiali tra la superficie di cottura e le pentole, se non diversamente specificato dal produttore di questa apparecchiatura.
- Usare esclusivamente accessori consigliati dal produttore per questa apparecchiatura.
AVVERTENZA!
Rischio di incendio ed esplosione.
- Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura.
- I vapori rilasciati dall'olio a temperatura elevata possono provocare una combustione spontanea.
- L'olio usato, che può contenere residui di cibo, può causare un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta.
- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
- Non tenere pentole calde sul pannello dei comandi.
- Non mettere coperchi caldi sulla superficie in vetro del piano cottura.
- Non esporre al calore pentole vuote.
- Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
- Non attivare le zone di cottura con pentole vuote o senza pentole.
- Le pentole in ghisa o con il fondo danneggiato possono graffiare la superficie in vetro/vetroceramica. Sollevare sempre questi oggetti quando è necessario spostarli sulla superficie di cottura.
2.4 Cura e pulizia
- Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
- Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
- Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
- Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici, se non specificato diversamente.
2.5 Assistenza
- Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.
- Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono
destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
- Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
3. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
3.1 Prima dell'installazione
Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura.
Numero di serie ....
3.2 Piani di cottura da incasso
Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.
3.3 Cavo di collegamento
- Il piano cottura è fornito con un cavo di collegamento. Il cavo di collegamento può essere installato solo da elettricisti qualificati.
- Per sostituire il cavo di alimentazione danneggiato, usare il seguente tipo di cavo: H05V2V2-F o equivalente resistente a una temperatura di 90 °C o superiore. Contattare un Centro Assistenza Autorizzato. Il cavo di collegamento può essere sostituito solo da elettricisti qualificati.
- L'apparecchio funziona sia a 50 Hz che a 60 Hz e non richiede alcun intervento aggiuntivo da parte di un elettricista qualificato per passare da una frequenza all'altra.
3.4 Schema di collegamento
Colori del cablaggio
N2 N1 L2 L1
Blu Blu - Grigio Marrone Nero

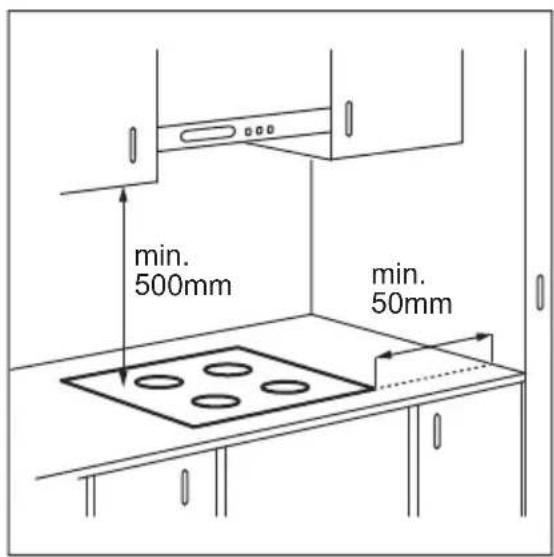

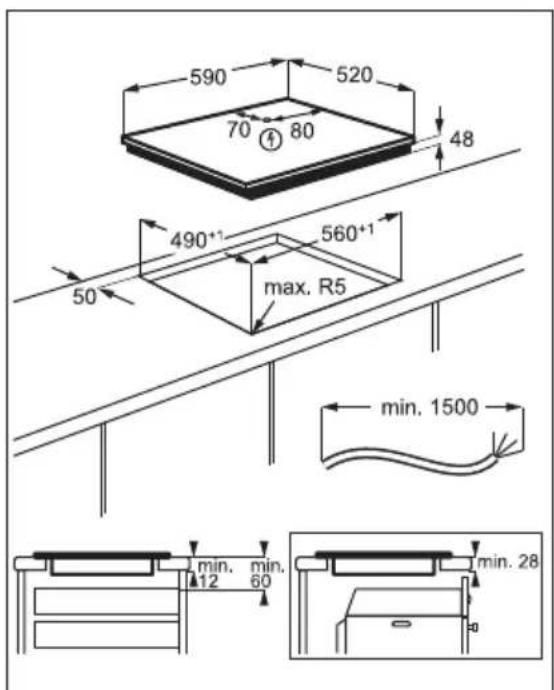

3.5 Montaggio
Se s'installa il piano cottura sotto una cappa, consultare le istruzioni d'installazione della cappa per la distanza minima tra le apparecchiature.
Se l'apparecchiatura è installata sopra un cassetto, la ventilazione del piano cottura riscalda gli articoli all'interno del cassetto durante il processo di cottura.
Trova il video tutorial "Come installare il piano cottura a induzione Electrolux: installazione del piano di lavoro" digitando il nome completo indicato nell'immagine sottostante.
YouTube
www.youtube.com/electrolux
www.youtube.com/aeg
4. DESCRIZIONE DEL PRODOTTO
4.1 Disposizione del piano di cottura
1 Zona di cottura a induzione
2 Pannello dei comandi
4.2 Layout del pannello di controllo
Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive.
| Tasto sen- sore | Funzione Commento | |
| 1 | ➊ | In data / Spento Per attivare e disattivare il piano di cottura. |
| 2 | ➁ | Blocco / Dispositivo di sicurez- Per bloccare/sbloccare il pannello dei comandi. za per bambini |
| 3 | ➎ | - Per selezionare la zona di cottura. |
| 4 | - Display livello di potenza Per mostrare il livello di potenza. | |
| 5 | / | - Per impostare un livello di potenza. |
4.3 Display del livello di potenza
| Display Descrizione | |
| 0 | La zona di cottura è disattivata. |
| 1 - 9 | La zona di cottura è in funzione. |
| P | PowerBoost è attiva. |
| E + numero | È presente un malfunzionamento. |
| H | Una zona di cottura è ancora calda (calore residuo). |
| L | Blocco / Dispositivo di sicurezza per bambini è attiva. |
| F | Pentola non adeguata o troppo piccola; oppure manca la pentola sulla zona di cottura. |
| - | Spegnimento automatico è attiva. |
5. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
5.1 Attivazione e disattivazione
Sfiorare Ⓞ per 1 secondo per accendere o spegnere il piano di cottura.
5.2 Spegnimento automatico
La funzione spegne automaticamente il piano di cottura se:
- tutte le zone di cottura sono disattivate,
• non è stato impostato il livello di potenza dopo l'accensione del piano di cottura, - è stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tegame, uno straccio, ecc.). Viene emesso un segnale acustico e il piano cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.
-
Il piano di cottura è surriscaldato (per es. se si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzare nuovamente il piano di cottura.
-
è stata utilizzata una pentola non idonea. Il simbolo Fsi accende e la zona di cottura si spegne automaticamente dopo 2 minuti.
- non è stata spenta una zona di cottura o non è stato modificato il livello di potenza. Dopo un tempo prestabilito, si accende e il piano di cottura si spegne.
Rapporto tra livello di potenza e il tempo trascorso il quale si spegne il piano di cottura:
Livello di potenza Il piano di cottura si disattiva dopo
| 1 - 2 6 ore |
| 3 - 4 5 ore |
| 5 4 ore |
| 6 - 9 1,5 ora |
5.3 Selezione della zona di cottura
Per selezionare una zona di cottura, sfiorare il tasto sensore della relativa zona. Il display indicano il livello di potenza (7).
5.4 Livello di potenza
Impostare la zona di cottura.
Sfiorare per aumentare il livello di potenza. Sfiorare per ridurre il livello di potenza. Sfiorare contemporaneamente e per spegnere la zona di cottura.
5.5 Indicatore di calore residuo
AVVERTENZA!
H Se la spia è accesa, il calore residuo può causare ustioni.
Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene riscaldato dal calore delle pentole.
La spia H compare quando una zona di cottura è calda.
La spia può anche comparire:
• per le zone di cottura vicine, anche se non vengono utilizzate,
- quando si collocano pentole calde sulla zona di cottura fredda,
- quando il piano cottura è disattivato ma la zona di cottura è ancora calda.
La spia scompare quando la zona di cottura si è raffreddata.
5.6 PowerBoost
Questa funzione aumenta la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura a induzione soltanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato.
Fare riferimento al capitolo "Dati tecnici".
Per attivare una funzione per una zona di cottura: per prima cosa, impostare la zona di cottura e impostare il livello di potenza massimo. Sfiorare finché non si accende.
Per disattivare la funzione: sfiorare √
5.7 Blocco
È possibile bloccare il pannello dei comandi mentre le zone di cottura sono in funzione. Questa funzione impedisce di modificare inavvertitamente il livello di potenza.
Impostare innanzitutto il livello di potenza.
Per attivare la funzione: sfiorare 📋. 🏠 accende per 4 secondi.
Per disattivare la funzione: sfiorare 📁 livello di potenza precedente si accende.
i
Quando si spegne il piano di cottura, si interrompe anche questa funzione.
5.8 Dispositivo di sicurezza per bambini
Questa funzione impedisce l'azionamento accidentale del piano di cottura.
Per attivare la funzione: attivare il piano di cottura con ① Non impostare alcun livello di calore. Sfiorare per 4 secondi. si accenderà. Disattivare il piano di cottura con ①.
Per disattivare la funzione: attivare il piano di cottura con ① Non impostare alcun livello di calore. Sfiorare per 4 secondi. sp accenderà. Disattivare il piano di cottura con ①.
Per disabilitare la funzione per una sola operazione di cottura: attivare il piano di cottura con Ⓐ si accenderà. Sfiorare il tasto 📋 per 4 secondi Impostare il livello di calore entro 10 secondi. È possibile mettere in funzione il piano di cottura. Quando si disattiva il piano di cottura con Ⓐ la funzione si riattiverà.
5.9 OffSound Control (Disattivazione e attivazione dei segnali acustici)
Disattivare il piano cottura. Tenere premuto ① per 3 secondi. Tenere premuto per 3 secondi. Il display visualizza nella zona anteriore sinistra e nella zona anteriore destra. Toccare il campo del sensore della zona posteriore destra per scegliere una delle seguenti opzioni:
- i segnali acustici sono spenti
- i segnali acustici sono attivi
Quando la funzione è impostata su segnali acustici saranno udibili soltanto quando:
• si sfiora ①
• c'è un errore nel piano di cottura.
5.10 Gestione energia
Se sono attive più zone e la potenza consumata supera la limitazione dell'alimentazione, questa funzione distribuisce la potenza disponibile tra tutte le zone di cottura. Il piano cottura controlla le impostazioni di calore per proteggere i fusibili dell'impianto domestico.
- Se il piano cottura raggiunge il limite della potenza massima disponibile (fare riferimento alla targhetta dell'intervallo), la potenza delle zone di cottura si riduce automaticamente.
- Se viene attivata più di una zona di cottura alla volta, la potenza viene ridotta e distribuita tra tutte le zone attivate. La distribuzione dell'alimentazione viene mantenuta finché le zone rimangono attivate. Le zone non torneranno a piena potenza se una di esse è disattivata. La distribuzione dell'alimentazione termina solo quando tutte le zone o il piano cottura sono stati disattivati.
- Il display dell'impostazione di calore delle zone ridotte cambia tra l'impostazione di calore selezionato inizialmente e l'impostazione di calore ridotto.
- Attendere che il display smetta di lampeggiare o ridurre l'impostazione di calore della zona di cottura selezionata per ultima. Le zone di cottura continueranno a funzionare con l'impostazione di calore ridotto. Se necessario, modificare manualmente le impostazioni di calore delle zone di cottura.
6. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
6.1 Stoviglie
Per le zone di cottura a induzione, il calore si crea molto rapidamente nelle pentole grazie a un forte campo elettromagnetico.
Utilizzare le zone di cottura a induzione con pentole idonee.
- Il fondo delle pentole deve essere il più possibile spesso e piano.
- Verificare che le basi della pentola siano asciutte prima di collocarle sulla superficie del piano cottura.
- Per evitare graffi, non far scivolare o strofinare la pentola sul vetroceramica.
Materiale delle pentole
- corretto: materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).
• non adatto: alluminio, rame, ottone, vetro, ceramica, porcellana.
Una pentola è adatta per un piano di cottura a induzione se:
- l'acqua raggiunge velocemente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.
- una calamita si attacca al fondo della pentola.
Dimensioni delle pentole
- Le zone di cottura a induzione si adattano automaticamente alla dimensione del fondo della pentola.
- L'efficienza della zona di cottura dipende dal diametro delle stoviglie. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura.
- Per motivi di sicurezza e risultati di cottura ottimali, non utilizzare pentole di dimensioni maggiori rispetto a quelle indicate nelle "Specifiche delle zone di cottura". Evitare di tenere le pentole vicino al pannello dei comandi durante la sessione di cottura. Ciò potrebbe influire sul funzionamento del pannello dei comandi o attivare accidentalmente le funzioni piastra.
i
Vedere la sezione "Dati tecnici".
6.2 I rumori durante l'uso
Se si avverte:
- crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich).
- fischio: si stanno utilizzando la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).
- ronzio: si stanno utilizzando livelli di potenza elevati.
- scatto: si verifica un'accensione elettrica.
- sibilo, ronzio: la ventola funziona.
I rumori descritti sono normali e non indicano un guasto dell'apparecchiatura.
6.3 Esempi di impiego per la cottura
La correlazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia. Ciò significa che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia.
i
I dati riportati nella tabella sono puramente indicativi.
| Impostazione di calore | Utilizzare per: Tempo | (min) | Suggerimenti |
| 1 Tenere in caldo le pietanze cotte. se neces- | sario | Mettere un coperchio sulla pentola. | |
| 1 - 2 Salsa olandese: fondere burro, ciocco-lata, gelatina. | 5 - 25 Mescolare di tanto in tanto. | ||
| 2 Solidificare: omelette morbide, uova al forno. | 10 - 40 Cuocere con un coperchio. | ||
| 2 - 3 Cuocere riso e pietanze a base di latte, riscaldare pietanze pronte. | 25 - 50 Aggiungere al riso almeno una doppia quantità di liquido, mescolare a metà del processo i preparati a base di lat-te. | ||
| 3 - 4 Cuoci lentamente verdure, pesce, car-ne. | 20 - 45 Aggiungere qualche cucchiaio di ac-qua. Controllare la quantità di acqua durante il processo. | ||
| 4 - 5 Patate al vapore e altre verdure. 20 - 60 Coprire il fondo della pentola con 1-2 cm di acqua. Controllare il livello del-l'acqua durante il processo. Tenere il coperchio sulla pentola. | |||
Impostazione Utilizzare per: Tempo di calore
Suggerimenti
(min)
4 - 5 Cucinare grandi quantità di alimenti, stufati e zuppe.
60 - 150 Fino a 3 l di liquido più gli ingredienti.
6 - 7 Frittura delicata: scaloppine, cordon bleu di vitello, costolette, polpette, sal-sicce, fegato, roux, uova, frittelle, ciam-belle.
se necessario Capovolgere quando necessario.
7 - 8 Frittura, sformato di patate, lombate, bistecche.
5 - 15 Capovolgere quando necessario.
9 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggere patatine.
Portare a ebollizione grandi quantità d'acqua. PowerBoost è attivato.
7. MANUTENZIONE E PULIZIA
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
7.1 Informazioni generali
- Pulire il piano cottura dopo ogni utilizzo.
- Usare sempre pentole con il fondo pulito.
- Graffi o macchie scure sulla superficie non hanno alcun effetto sul funzionamento del piano cottura.
- Usare un prodotto di pulizia adatto alla superficie del piano di cottura.
- Usare un raschietto specifico per vetro.
7.2 Pulizia del piano cottura
- Togliere immediatamente: plastica sciolta, pellicola in plastica, sale, zucchero
e alimenti contenenti zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.
- Quando il piano cottura è sufficientemente raffreddato rimuovere i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Dopo la pulizia, asciugare il piano di cottura con un panno morbido.
- Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.
8. GUIDA ALLA RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
8.1 Cosa fare se...
| Problema Causa possibile Soluzione | ||
| Non è possibile attivare il piano cottura o metterlo in funzione. | Il piano cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente. | Accertarsi che il piano cottura sia collegato correttamente alla rete elettrica. |
| È saltato il fusibile. Verificare che il fusibile sia la causa | del malfunzionamento. Nel caso in cui il fusibile continui a saltare, rivolgersi ad un elettricista qualificato. | |
| Non è stato impostato il livello di calore entro 10 secondi. | Accendere nuovamente il piano cottura e impostare il livello di calore in meno di 10 secondi. | |
| Sono stati toccati 2 o più tasti senso-re contemporaneamente. | Toccare solo un tasto sensore. | |
| C'è acqua o macchie di grasso sul pannello dei comandi. | Pulire il pannello dei comandi. | |
| Si sente un bip costante. Il collegamento elettrico non è cor-retto. | Scollegare il piano cottura dalla rete elettrica. Consultare un elettricista qualificato per controllare l'installazio-ne. | |
| Viene emesso un segnale acustico e il piano di cottura si spegne. Quando il piano cottura è acceso viene emesso un segnale acustico. | È stato appoggiato qualcosa su uno o più tasti sensore. | Rimuovere l'oggetto dai tasti sensore. |
| Il piano di cottura si disattiva. È stato appoggiato qualcosa sul ta-sto sensore ➊ | Rimuovere l'oggetto dal tasto sensore. | |
| L'indicatore di calore residuo non si accende. | La zona non è calda perché è rima-sta in funzione solo per brevissimo tempo, oppure il sensore è danneg-giato. | Se la zona ha funzionato abbastanza a lungo da essere calda, rivolgersi a un Centro di assistenza autorizzato. |
| Il livello di calore cambia tra due livelli. | Gestione energia è in funzione. Consultare la sezione "Utilizzo quotidiano". | |
| Il pannello dei comandi diventa caldo al tocco. | La pentola è troppo grande o troppo vicina al pannello di controllo. | Se possibile, collocare le pentole gran-di sulle zone posteriori. |
| Assenza di suono quando si toccano i tasti sensore del pannello. | I segnali acustici sono disattivati. Attivare i segnali acustici. Consultare la sezione "Utilizzo quotidiano". | |
| Lsi accende. | Dispositivo di sicurezza per bambini o Blocco funziona. | Consultare la sezione "Utilizzo quotidiano". |
| Fsi accende. | Non ci sono pentole sulla zona. Collocare le pentole sulla zona. | |
| Le pentole non sono adatte. Utilizzare pentole adatte per piani cot- | tura a induzione. Fare riferimento a "Consigli e suggerimenti". | |
| Il diametro del fondo delle pentole è troppo piccolo per la zona. | Utilizzare pentole con dimensioni cor-rette. Vedere la sezione "Dati tecnici". | |
Problema Causa possibile Soluzione
E e un numero si accendono.
C'è un errore nel piano di cottura. Spegnere e riaccendere il piano cottu-
ra dopo 30 secondi. Se si accende nuovamente, scollegare il piano cottura dall'alimentazione elettrica. Dopo 30 secondi, collegare nuovamente il piano cottura. In caso di ricomparsa dell'anomalia, rivolgersi a un Centro di assistenza autorizzato.
8.2 Qualora non sia possibile trovare una soluzione...
Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta identificativa. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo della
superficie in vetro) e il messaggio di errore visualizzato. Assicurarsi che il piano cottura sia stato messo in funzione correttamente. In caso contrario, anche durante il periodo di garanzia, l'intervento di assistenza da parte di un tecnico dell'assistenza o del rivenditore non sarà gratuito. Le informazioni sul periodo di garanzia e i Centri di Assistenza Autorizzati sono contenute nel libretto di garanzia.
9. DATI TECNICI
9.1 Targhetta identificativa
Modello CIB60424CK PNC 949 492 517 00
Tipo 64 B4A 00 AA 220 - 240 V, 50/60 Hz
Induzione 3.0 kW Prodotto in: Romania
Numero di serie .... 3.0 kW
ELECTROLUX
9.2 Specifiche delle zone di cottura
| Zona di cottura Potenza nominale (impostazione di calore massima) [W] | PowerBoost [W] | PowerBoost du-rata massima [min] | Diametro pentole [mm] |
| Anteriore sinistra 2200 2400 4 125 - 210 | |||
| Posteriore sinistra 1400 1500 4 125 - 145 | |||
| Anteriore destra 1400 1500 4 125 - 145 | |||
| Posteriore destra 1700 1800 4 150 - 180 |
La potenza delle zone di cottura può differire in alcune piccole gamme dai dati presenti in tabella. Cambia con il materiale e le dimensioni delle pentole.
Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.
10. EFFICIENZA ENERGETICA
10.1 Informazioni sul prodotto
| Identificazione modello CIB60424CK | ||
| Tipo di piano cottura Piano cottura a incasso | ||
| Numero di zone di cottura 4 | ||
| Tecnologia di riscaldamento Induzione | ||
| Diametro delle zone di cottura circolari (∅) Anteriore sinistra | 21.0 cm | |
| Posteriore sinistra | 14.5 cm | |
| Anteriore destra | 14.5 cm | |
| Posteriore destra | 18.0 cm | |
| Consumo di energia per zona di cottura (EC electric cooking) | Anteriore sinistra | 174.2 Wh/kg |
| Posteriore sinistra | 177.2 Wh/kg | |
| Anteriore destra | 177.2 Wh/kg | |
| Posteriore destra | 177.2 Wh/kg | |
| Consumo di energia del piano cottura (EC electric hob) 176.5 Wh/kg | ||
IEC / EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani cottura - Metodi per la misurazione delle prestazioni.
10.2 a risparmio energetico
Si può risparmiare energia durante la cottura di tutti i giorni, se si seguono i suggerimenti riportati di seguito.
- Quando si riscalda l'acqua, usare solo la quantità che serve.
- Se è possibile, coprire sempre le pentole con il coperchio.
- Collocare la pentola direttamente al centro della zona di cottura.
- Utilizzare il calore residuo per mantenere gli alimenti caldi o per fonderli.
11. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano
il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
