MANUAL DE UTILIZADOR BRD27703EWW SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para vericar as peças

disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se encontra na

ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. BRR6000B_User-servicing-manual_26langs.indb 1 2022-11-08 12:37:03Português Visão geral do frigoríco Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país. Frigoríco (com caixa do congelador)

05 Painel principal 06 Prateleira 07 Compartimento da porta 08 Controlo da humidade+ * 09 Zona de refrigeração ideal 10 Etiqueta de código de barras 11 Caixa do congelador

• apenas nos modelos aplicáveis Frigoríco (sem caixa do congelador)

01 Painel principal 02 Prateleira 03 Compartimento da porta 04 Controlo da humidade+ * 05 Zona de refrigeração ideal 06 Etiqueta de código de barras 07 Gaveta

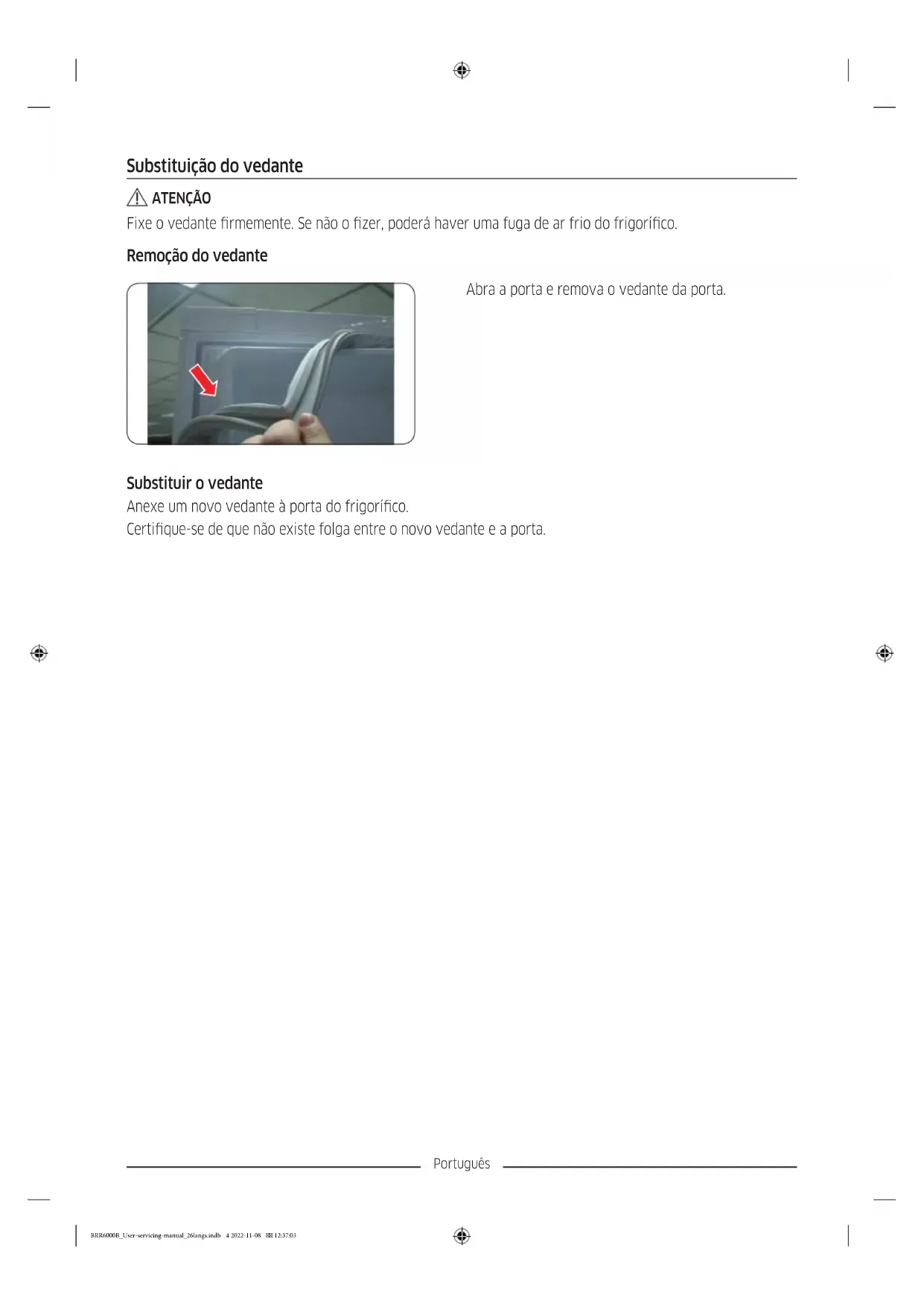

01 Painel principal 02 Prateleira 03 Gaveta (normal/grande) 04 Etiqueta de código de barras BRR6000B_User-servicing-manual_26langs.indb 3 2022-11-08 12:37:03Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante Abra a porta e remova o vedante da porta. Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo vedante e a porta. BRR6000B_User-servicing-manual_26langs.indb 4 2022-11-08 12:37:03Português Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção da gaveta Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos passos de remoção. Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. BRR6000B_User-servicing-manual_26langs.indb 5 2022-11-08 12:37:04Português Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Tipo de dobradiça xa ou exível

ATENÇÃO Recomendamos vivamente que peça a alguém para segurar na porta enquanto retira a dobradiça.

• Tenha cuidado para não riscar.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior.

4. Depois de substituir a dobradiça, volte a montar

seguindo os passos pela ordem inversa da desmontagem. BRR6000B_User-servicing-manual_26langs.indb 6 2022-11-08 12:37:05Português Tipo de dobradiça deslizante

• Recomendamos vivamente que peça a alguém para segurar na porta enquanto retira a dobradiça.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior.

4. Depois de substituir a dobradiça, volte a montar
