BEDIENUNGSANLEITUNG BRD27703EWW SAMSUNG

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres

Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode nden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist. - Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.

3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem

Handbuch übereinstimmt. - Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden. HINWEIS Nach einer etwaigen Reparatur durch einen anderen als einen ofziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt. VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.

• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.

• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe. BRR6000B_User-servicing-manual_26langs.indb 1 2022-11-08 12:36:54Deutsch Die Kühl-/Gefrierkombination auf einen Blick Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden. Kühlabteil (mit Gefrierbox)

05 Bedienfeld 06 Fachboden 07 Türfach 08 Feuchthaltefach* 09 Frischhaltefach 10 Strichcode-Aufkleber 11 Gefrierbox

• Nur bestimmte Modelle Speisekammer (ohne Gefrierbox)

01 Bedienfeld 02 Fachboden 03 Türfach 04 Feuchthaltefach* 05 Frischhaltefach 06 Strichcode-Aufkleber 07 Auszug

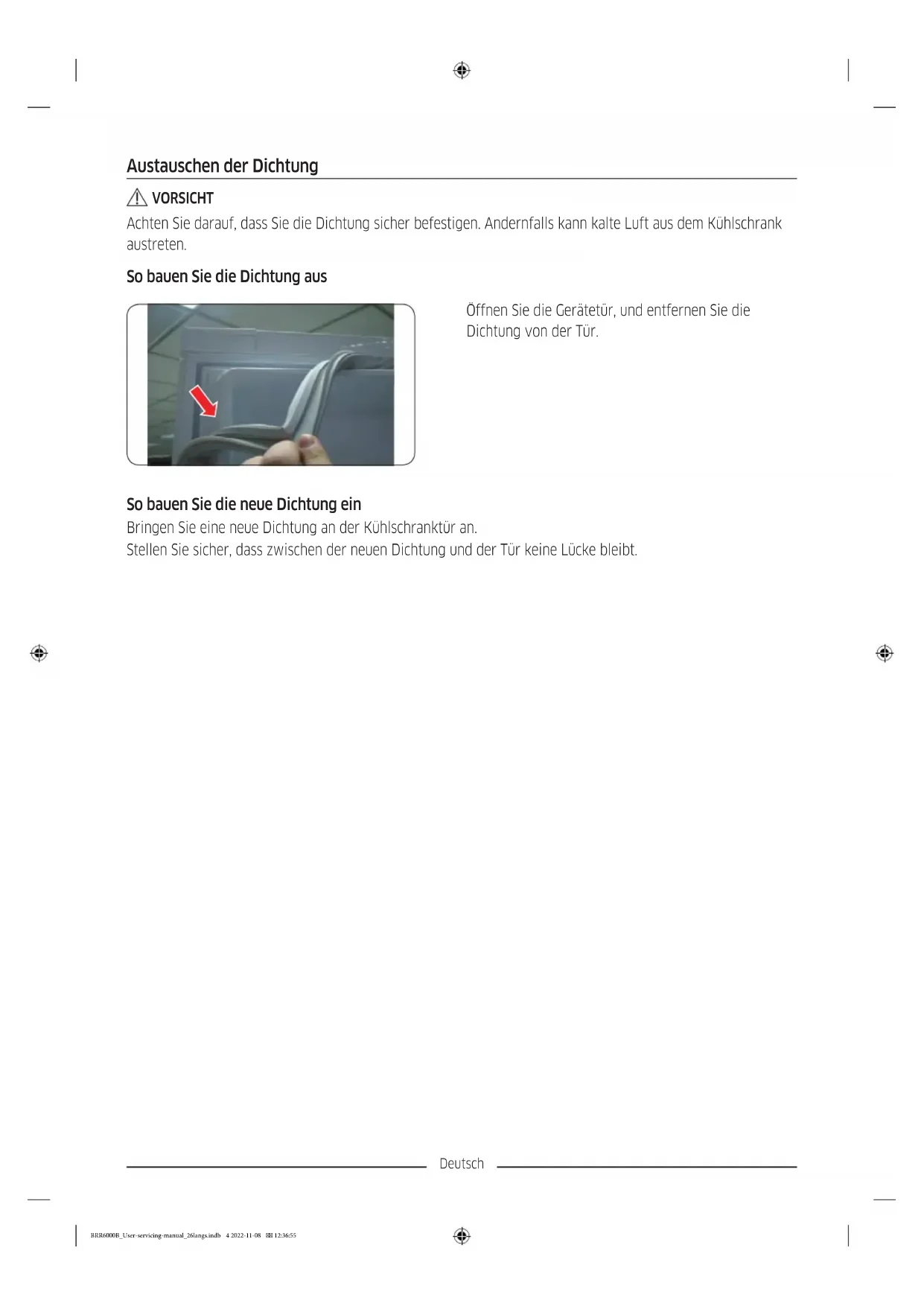

01 Bedienfeld 02 Fachboden 03 Schubfach (Normal/Groß) 04 Strichcode-Aufkleber BRR6000B_User-servicing-manual_26langs.indb 3 2022-11-08 12:36:55Deutsch Austauschen der Dichtung VORSICHT Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten. So bauen Sie die Dichtung aus Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür. So bauen Sie die neue Dichtung ein Bringen Sie eine neue Dichtung an der Kühlschranktür an. Stellen Sie sicher, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt. BRR6000B_User-servicing-manual_26langs.indb 4 2022-11-08 12:36:55Deutsch Austausch des Auszugs VORSICHT Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird. Ausbauen des Auszugs Fassen Sie das Schubfach auf der Vorderseite an und ziehen Sie es nach oben heraus. Einbauen des Auszugs Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor. Austauschen des Scharniers Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen. WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.

• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen. VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.

• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.

• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.

• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.

• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.

• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. BRR6000B_User-servicing-manual_26langs.indb 5 2022-11-08 12:36:55Deutsch Benötigte Werkzeuge (nicht mitgeliefert) Kreuzschlitzschraubendreher Schlitzschraubendreher Festes oder sanftes Scharnier

1. Öffnen Sie die Tür der Kühl-/Gefrierkombination

und lösen Sie das Türfach (Schutz).

2. Entfernen Sie die Schrauben. (insgesamt 4)

VORSICHT Es wird dringend empfohlen, eine zweite Person zu bitten, die Tür beim Ausbauen des Scharniers zu halten.

3. Trennen Sie die Tür von der Kühl-/

Gefrierkombination VORSICHT

• Achten Sie darauf, die Oberäche nicht zu zerkratzen.

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

4. Nach dem Austauschen des Scharniers können Sie

es in umgekehrter Reihenfolge wieder montieren. BRR6000B_User-servicing-manual_26langs.indb 6 2022-11-08 12:36:56Deutsch Ausführung mit Gleitscharnieren

1. Öffnen Sie die Tür der Kühl-/Gefrierkombination

und lösen Sie das Türfach (Schutz).

2. Entfernen Sie die Schrauben und lösen Sie das

3. Trennen Sie die Tür von der Kühl-/

Gefrierkombination VORSICHT

• Es wird dringend empfohlen, eine zweite Person zu bitten, die Tür beim Ausbauen des Scharniers zu halten.

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

4. Nach dem Austauschen des Scharniers können Sie
