MANUAL DE USUARIO BRD27703EWW SAMSUNG

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto para consultar las

piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto. - Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de

este manual. - Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras. NOTA Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones. BRR6000B_User-servicing-manual_26langs.indb 1 2022-11-08 12:37:00Español Descripción general del frigoríco La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país. Frigoríco (con cajón del congelador)

05 Panel principal 06 Estante 07 Compartimento de la puerta 08 Humedad Óptima+ * 09 Frescor Óptimo 10 Etiqueta de código de barras 11 Cajón del congelador

01 Panel principal 02 Estante 03 Compartimento de la puerta 04 Humedad Óptima+ * 05 Frescor Óptimo 06 Etiqueta de código de barras 07 Cajón

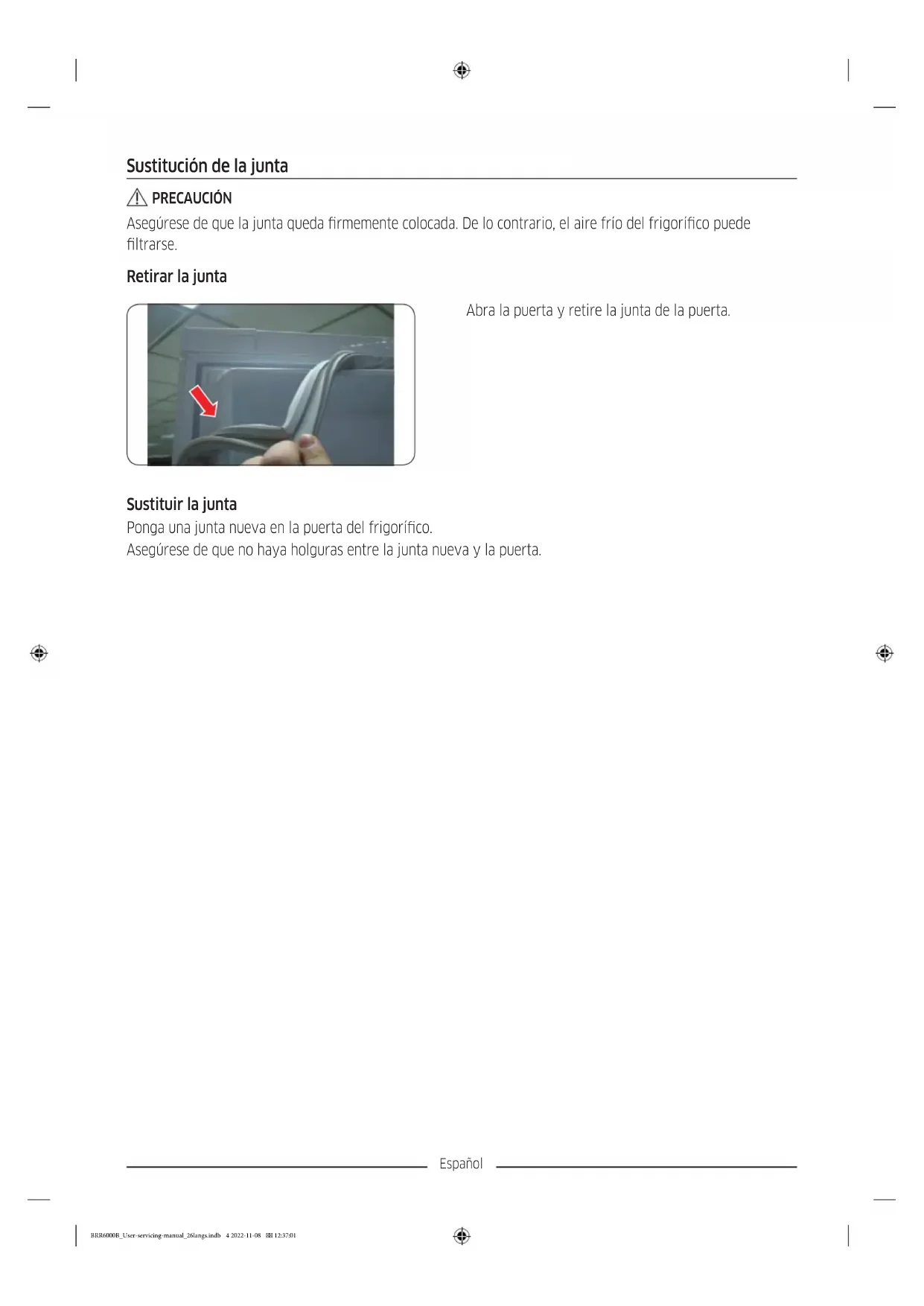

01 Panel principal 02 Estante 03 Cajón (normal/grande) 04 Etiqueta de código de barras BRR6000B_User-servicing-manual_26langs.indb 3 2022-11-08 12:37:00Español Sustitución de la junta PRECAUCIÓN Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse. Retirar la junta Abra la puerta y retire la junta de la puerta. Sustituir la junta Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no haya holguras entre la junta nueva y la puerta. BRR6000B_User-servicing-manual_26langs.indb 4 2022-11-08 12:37:01Español Sustitución del cajón PRECAUCIÓN Compruebe que el cajón queda insertado correctamente en el riel durante el montaje. Retirar el cajón Levante con cuidado la parte frontal del cajón y deslícelo hacia afuera. Volver a colocar los cajones La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción. Sustitución de la bisagra Para sustituir las bisagras debe quitar primero las puertas. ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores de cables están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables. BRR6000B_User-servicing-manual_26langs.indb 5 2022-11-08 12:37:01Español Herramientas necesarias (no suministradas ) Destornillador Phillips Destornillador de punta plana Tipo de bisagra ja o blanda

1. Abra la puerta del refrigerador y separe el

compartimiento de la puerta (protector).

2. Retire los tornillos. (4 en total)

PRECAUCIÓN Recomendamos que solicite la ayuda de alguien para que le sujete la puerta mientras retira la bisagra.

3. Separe la puerta del refrigerador.

• Tenga cuidado de no provocar arañazos.

• Asegúrese de que los conectores de cables están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

4. Vuelva a montar en el orden inverso al de

desmontaje después de sustituir la bisagra. BRR6000B_User-servicing-manual_26langs.indb 6 2022-11-08 12:37:02Español Tipo de bisagra deslizante

1. Abra la puerta del refrigerador y separe el

compartimiento de la puerta (protector).

2. Retire los tornillos y separe la bisagra superior.

3. Separe la puerta del refrigerador.

• Recomendamos que solicite la ayuda de alguien para que le sujete la puerta mientras retira la bisagra.

• Asegúrese de que los conectores de cables están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

4. Vuelva a montar en el orden inverso al de
