MANUAL DE UTILIZADOR IB563SSK Icy Box

Instruções IB-563SSK

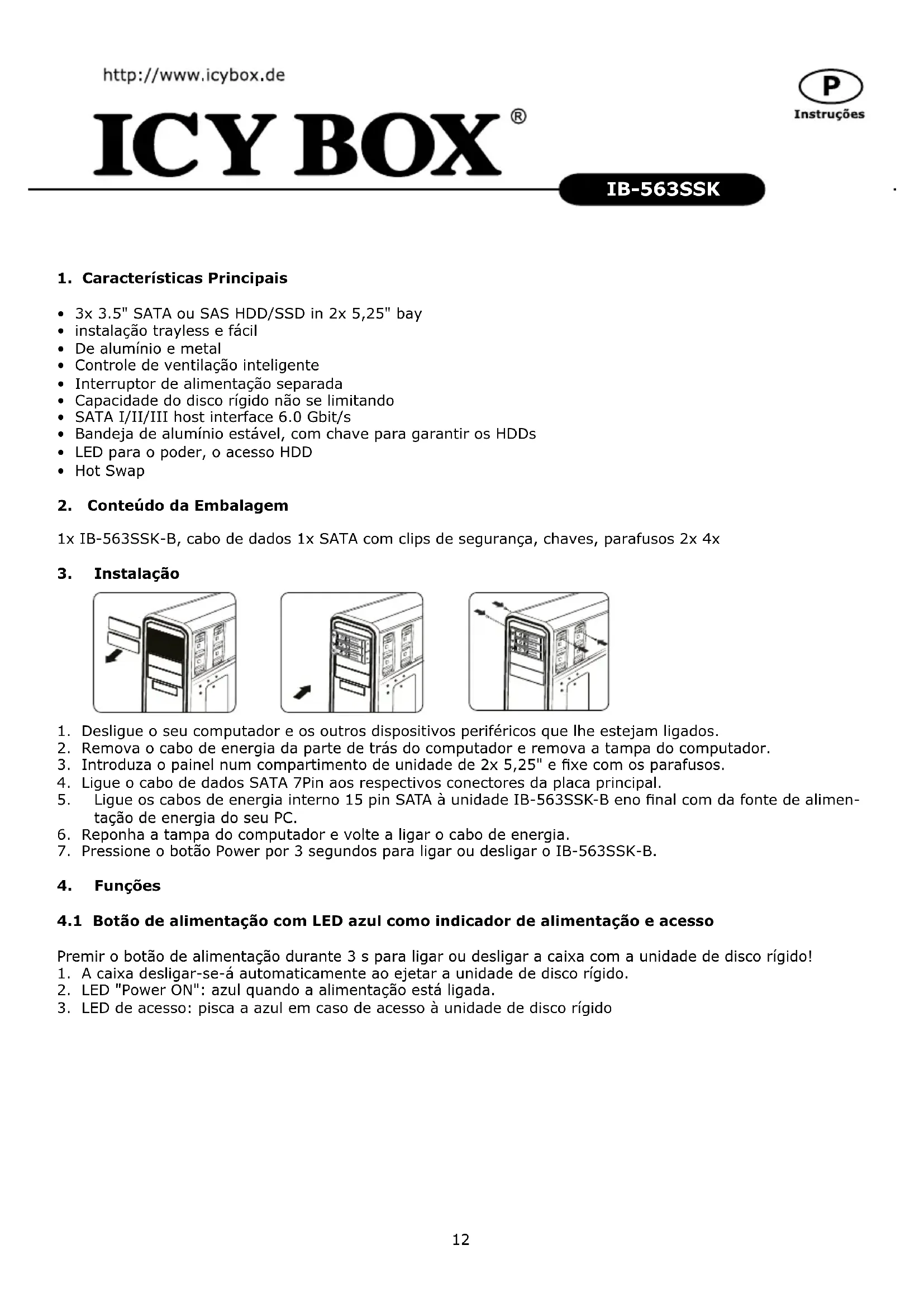

Rack Removível trayless 3x 3,5" SATA/SAS HDD

Instruções IB-563SSK

Rack Removível trayless 3x 3,5" SATA/SAS HDD 12-13

Manual IB-563SSK

3x 3.5" SATA/SAS HDD Backplane senza vassoio ....14-15

• 3x 3.5" SATA ou SAS HDD/SSD in 2x 5,25" bay
- instalação trayless e fácil
- De alumínio e metal
- Controle de ventilação inteligente
- Interruptor de alimentação separada
- Capacidade do disco rígido não se limitando
• SATA I/II/III host interface 6.0 Gbit/s
- Bandeja de alumínio estável, com chave para garantir os HDDs
• LED para o poder, o acesso HDD
- Hot Swap

2. Conteúdo da Embalagem

1x IB-563SSK-B, cabo de dados 1x SATA com clips de segurança, chaves, parafusos 2x 4x

3. Instalação

1. Desligue o seu computador e os outros dispositivos periféricos que lhe estejam ligados.
2. Remova o cabo de energia da parte de trás do computador e remova a tampa do computador.
3. Introduza o painel num compartimento de unidade de 2x 5,25" e fixe com os parafusos.
4. Ligue o cabo de dados SATA 7Pin aos respectivos conectores da placa principal.
5. Ligue os cabos de energia interno 15 pin SATA à unidade IB-563SSK-B eno final com da fonte de alimentação de energia do seu PC.
6. Reponha a tampa do computador e volte a ligar o cabo de energia.
7. Pressione o botão Power por 3 segundos para ligar ou desligar o IB-563SSK-B.

4. Funções

4.1 Botão de alimentação com LED azul como indicador de alimentação e acesso

Premir o botão de alimentação durante 3 s para ligar ou desligar a caixa com a unidade de disco rígido!

1. A caixa desligar-se-á automaticamente ao ejetar a unidade de disco rígido.
2. LED "Power ON": azul quando a alimentação está ligada.
3. LED de acesso: pisca a azul em caso de acesso à unidade de disco rígido

IB-563SSK

4.2 Modo de ventoinha

Com o botão Modo de ventoinha situado na traseira, pode escolher entre "AUTO" e "HIGH"

Modo AUTO:

Temperatura Velocidade da ventoinha

1. < 30 °C 0 r.p.m. (não trabalha)

2. 30 °C 2000 - 2500 r.p.m.

3. 40 °C 4500 r.p.m. (ponto mais alto)

4. Regresso a 30 °C A ventoinha pára automaticamente

Modo HIGH:

Temperatura Velocidade da ventoinha

1. < 30 °C 0 r.p.m. (não trabalha)

2. 30 °C 4500 r.p.m. (ponto mais alto)

3. Regresso a 30 °C A ventoinha pára automaticamente

4.3 Alarme de avaria na ventoinha

Se a temperatura for superior a 30 °C, mas a ventoinha for parada por um qualquer motivo, o sinal sonoro começa a emitir um alarme áudio "bip" e o LED cor de laranja de alerta no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED cor de laranja continua a piscar. Depois de a avaria da ventoinha estar resolvida, o alarme áudio e o alarme LED irão parar.

4.4 Alarme de temperatura excessiva

Se a temperatura for superior a 55°C, 60°C, 65°C o sinal sonoro começa a emitir um alarme áudio de "bip", o LED de alarme vermelho no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED vermelho continua a piscar.

IB-563SSK

1. Caratteristiche

Se a temperatura for superior a 30 °C, mas a ventoinha for parada por um qualquer motivo, o sinal sonoro começa a emitir um alarme áudio "bip" e o LED cor de laranja de alerta no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED cor de laranja continua a piscar. Depois de a avaria da ventoinha estar resolvida, o alarme áudio e o alarme LED irão parar.

4.4 Alarme de temperatura excessiva

Se a temperatura for superior a 55°C, 60 °C, 65 °C o sinal sonoro começa a emitir um alarme áudio de "bip", o LED de alarme vermelho no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED vermelho continua a piscar.

IB-563SSK
