IB565SSK - Matriz de discos Icy Box - Manual de utilização gratuito

Tipo de produto	Baía de discos (backplane sem gaveta)
Marca	Icy Box
Modelo	IB565SSK
Compatibilidade de discos rígidos	SATA I/II/III e SAS
Número de baias	5 x 3,5 polegadas
Formato dos discos	3,5 polegadas
Interface	SATA 6 Gbit/s
Taxa de transferência	Até 6 Gbit/s
Materiais	Alumínio e metal
Instalação	Sem gaveta, instalação fácil em uma baía 3 x 5,25 polegadas
Ventoinha	Inteligente, 2 modos (Auto e High)
Modos do ventilador	Auto: 0 rpm abaixo de 30°C, 2000-2500 rpm entre 30-40°C, 4500 rpm acima de 40°C ; High: 4500 rpm acima de 30°C
Alarme do ventilador	Bip sonoro e luz laranja intermitente se ventilador falhar
Alarme de temperatura	Bip sonoro e luz vermelha intermitente se temperatura ultrapassar 55°C, 60°C ou 65°C
Botão de corte de alarme	Botão Mute para parar o alarme sonoro
Interruptor de alimentação	Independente, pressão longa de 3 segundos para ligar/desligar
Luz de alimentação	Azul fixo
Luz de acesso	Azul intermitente
Luz de alarme	Laranja (falha do ventilador) ou vermelho (sobreaquecimento)
Hot Swap	Sim
Travamento	Com chave (2 chaves fornecidas)
Alimentação	Conector SATA de 15 pinos
Conteúdo da embalagem	IB-565SSK, 5 cabos SATA com clipes de segurança, 2 chaves, 8 parafusos
Dimensões (compatibilidade da baía)	3 x 5,25 polegadas

Perguntas frequentes - IB565SSK Icy Box

Como instalar o IB565SSK no meu computador?

Desligue o computador e remova a tampa. Insira o painel em uma baía 3 × 5,25 polegadas livre e fixe-o com os parafusos fornecidos. Conecte os cabos SATA e de alimentação, depois recoloque a tampa e religue a alimentação.

Como ligar/desligar o aparelho?

Pressione o botão de alimentação por 3 segundos para ligar ou desligar o compartimento. A alimentação desliga automaticamente se o disco rígido for ejetado.

Quais são os modos do ventilador e como selecioná-los?

O ventilador possui dois modos selecionáveis através de um botão na parte traseira: Auto (velocidade adaptativa conforme a temperatura) e High (velocidade máxima a partir de 30°C). No modo Auto, o ventilador para abaixo de 30°C.

O que fazer em caso de alarme sonoro?

Se o alarme sonoro soar, verifique a luz: laranja indica falha do ventilador, vermelho indica sobreaquecimento. Pressione o botão Mute para parar o bip. Para o alarme laranja, corrija a falha do ventilador para que ele pare.

O aparelho é compatível com discos SAS?

Sim, o IB565SSK é compatível com discos rígidos SATA e SAS no formato 3,5 polegadas através do backplane.

Qual é a capacidade máxima dos discos rígidos suportada?

Não há limite de capacidade especificado. Todos os discos rígidos SATA ou SAS de 3,5 polegadas são suportados, independentemente da sua capacidade.

Como usar o travamento com chave?

Use uma das duas chaves fornecidas para travar o rack. Isso impede a remoção não autorizada dos discos rígidos.

O que significam as luzes indicadoras?

A luz azul fixa indica alimentação; a azul intermitente indica acesso ao disco; a laranja intermitente sinaliza falha do ventilador; a vermelha intermitente sinaliza sobreaquecimento.

A substituição a quente (hot swap) é suportada?

Sim, o backplane suporta hot swap dos discos rígidos SATA/SAS. Você pode inserir ou remover um disco sem desligar o aparelho.

Quais acessórios são fornecidos na embalagem?

A embalagem contém o compartimento IB-565SSK, 5 cabos SATA com clipes de segurança, 2 chaves e 8 parafusos de fixação.

MANUAL DE UTILIZADOR IB565SSK Icy Box

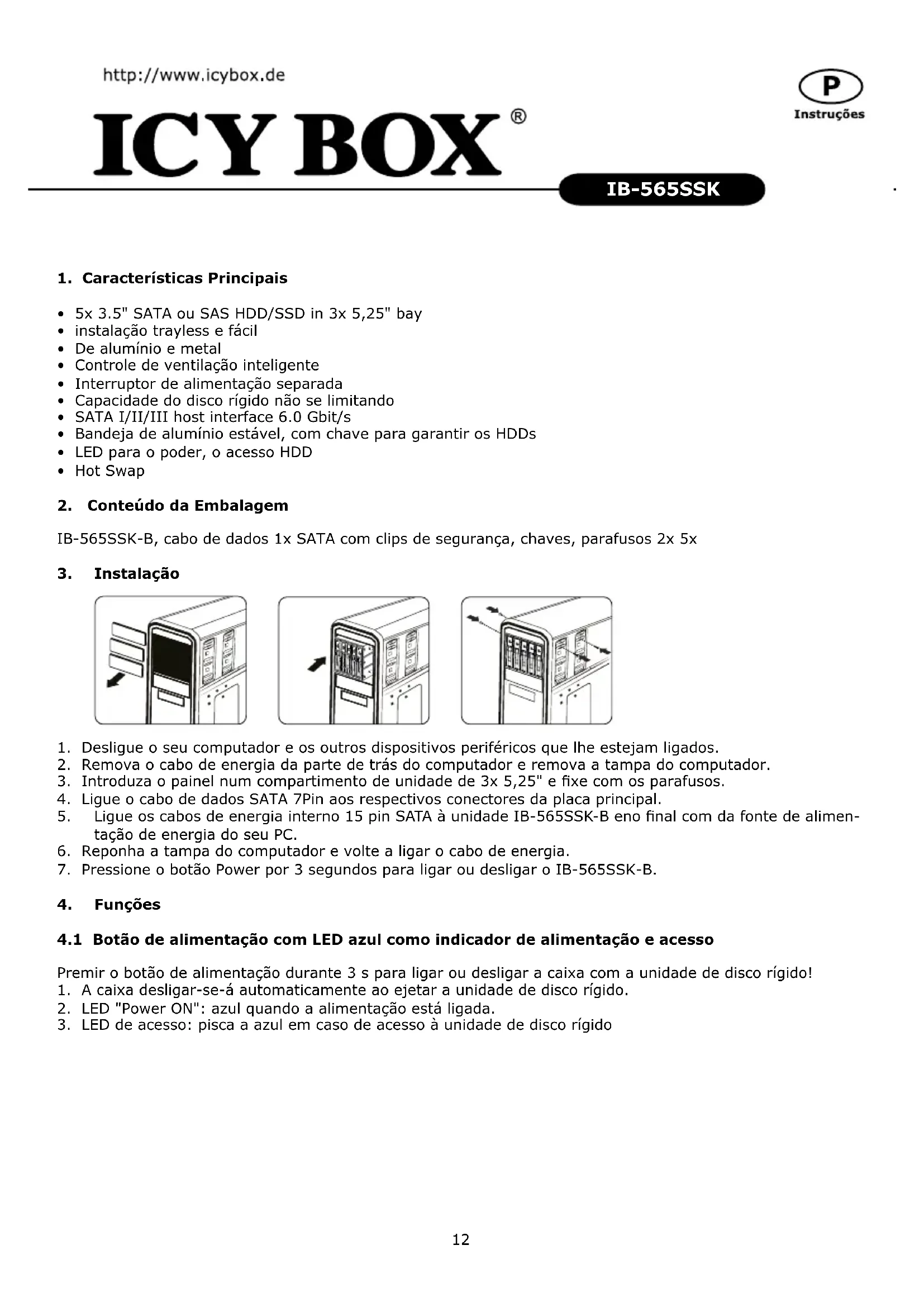

Instruções IB-565SSK

Instruções IB-565SSK Rack Removível trayless 5x 3,5" SATA/SAS HDD. 12-13

Manual IB-565SSK 5x 3.5" SATA/SAS HDD Backplaneswana vassoio 14-15

1. Caracteristicas Principais

• 5x 3.5" SATA ou SAS HDD/SSD in 3x 5,25" bay
• instalacao trayless e fácil
• De aluminio e metal
• Controle de ventilação inteligente
• Interruption de alimentacao separating
• Capacidade do disco rígido não se limitando
• SATA I/II/III host interface 6.0 Gbit/s
• Bandeja de alúnio estável, com chave para garantir os HDDs
• LED para o poder, o'a cesso HDD
  Hot Swap

2. Conteudo da Embalagem

IB-565SSK-B, cabo de dados 1x SATA com clips de segurarca, chaves, parafusos 2x 5x

3. Instalação

1. Desligue o seu computador e os outros dispositivos periféricos que Ihe estejam ligados.
2. Remova o cabo de energia da parte deTRS do computador e remova a tampa do computador.
3. Introduza o pail num compartmento de unidade de 3x 5,25" e fixe com os parafusos.
4. Ligue o cabo de dados SATA 7Pin aes respectivos connectores da plac principal.
5. Ligue os cabos de energia interno 15 pin SATA à unidade IB-565SSK-B eno final com da fonte de alimentação de energia do seu PC.
6. Reponha a tampa do computador e volta a ligar o cabo de energia.
7. Pressione o botão Power por 3 segundos para ligar ou desligar o IB-565SSK-B.

4. Funções

4.1 Botão de alimentação com LED azul como indicator de alimentação e acesso

Premir o botao de alimentacao durante 3 s para ligar ou desligar a caixa com a unidade de disco rigo;

1. A caixa desligar-se-á automaticamente ao ejectar a unidade de disco rígido.
2. LED "Power ON": azul quando a alimentação está ligada.
3. LED de acesso: pisca a azul em caso de acesso à unidade de disco rigido

IB-565SSK

4.2 Modo de ventoinha

Com o botão Modo de ventoinha situado na traseira, pode escolher entre "AUTO" e "HIGH"

Modo AUTO:

Temperatura Velocidade da ventoinha

1. < 30^ C 0r.p.m . (não trabalho)
2. >30^ 2000-2500 r.p.m.
3. >40^ 4500 r.p.m. (ponto mais alto)
4. Regreso a 30^ A ventoinha para automaticamente

Modo HIGH:

Temperatura Velocidade da ventoinha

1. < 30^ C 0r.p.m . (não trabalho)
2. >30^ 4500 r.p.m. (ponto mais alto)
3. Regresso a 30^ A ventoinha para automaticamente

4.3 Alarme de avaria na ventoinha

Se a temperatura for superior a 30^ , mas a ventoinha for parada por um qualquer motivo, o sinal sonoro começa a emitir um alarmé audio "bip" e o LED cor de laranja de alerta no botão 2 pesca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED cor de laranja continua a piscar. Depois de a avaria da ventoinha está resolvida, o alarmé audio e o alarmé LED irão parar.

4.4 Alarme de temperatura excessiva

Se a temperatura for superior a 55^ , 60^ , 65^ o sinal sonoro começa a emitir um alarmé audio de "bip", o LED de alarme vermelho no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED vermelho continua a piscar.

IB-565SSK

1. Caratteristica

Se a temperatura for superior a 30^ , mas a ventoinha for parada por um qualquer motivo, o sinal sonoro começa a emitir um alarmé audio "bip" e o LED cor de laranja de alerta no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED cor de laranja continua a piscar. Depois de a avaria da ventoinha está resolvida, o alarmé audio e o alarmé LED irão parar.

4.4 Alarme de temperatura excessiva

Se a temperatura for superior a 55^ , 60^ , 65^ o sinal sonoro começa a emitir um alarmé audio de "bip", o LED de alarme vermelho no botão 2 pesca. Ao premir o "Botão Mute", o sinal sonoro deleixa de emitir um "bip", mas o LED vermelho continua a piscar.

IB-565SSK
