Type de produit	Baie de disques (backplane sans tiroir)
Marque	Icy Box
Modèle	IB565SSK
Compatibilité disques durs	SATA I/II/III et SAS
Nombre de baies	5 x 3,5 pouces
Format des disques	3,5 pouces
Interface	SATA 6 Gbit/s
Débit de transfert	Jusqu'à 6 Gbit/s
Matériaux	Aluminium et métal
Installation	Sans tiroir, installation facile dans une baie 3 x 5,25 pouces
Ventilateur	Intelligent, 2 modes (Auto et High)
Modes de ventilateur	Auto : 0 tr/min sous 30°C, 2000-2500 tr/min entre 30-40°C, 4500 tr/min au-dessus de 40°C ; High : 4500 tr/min au-dessus de 30°C
Alarme ventilateur	Bip sonore et voyant orange clignotant si ventilateur en panne
Alarme température	Bip sonore et voyant rouge clignotant si température dépasse 55°C, 60°C ou 65°C
Bouton coupure alarme	Bouton Mute pour arrêter l'alarme sonore
Interrupteur d'alimentation	Indépendant, appui long de 3 secondes pour allumer/éteindre
Voyant d'alimentation	Bleu fixe
Voyant d'accès	Bleu clignotant
Voyant d'alarme	Orange (panne ventilateur) ou rouge (surchauffe)
Hot Swap	Oui
Verrouillage	À clé (2 clés fournies)
Alimentation	Connecteur SATA 15 broches
Contenu de l'emballage	IB-565SSK, 5 câbles SATA avec clips de sécurité, 2 clés, 8 vis
Dimensions (compatibilité baie)	3 x 5,25 pouces

FOIRE AUX QUESTIONS - IB565SSK Icy Box

Comment installer l'IB565SSK dans mon ordinateur ?

Débranchez l'ordinateur et retirez le couvercle. Insérez le panneau dans une baie 3 × 5,25 pouces libre et fixez-le avec les vis fournies. Connectez les câbles SATA et d'alimentation, puis remettez le couvercle et rebranchez l'alimentation.

Comment allumer/éteindre l'appareil ?

Appuyez sur le bouton d'alimentation pendant 3 secondes pour allumer ou éteindre le boîtier. L'alimentation se coupe automatiquement si le disque dur est éjecté.

Quels sont les modes du ventilateur et comment les sélectionner ?

Le ventilateur dispose de deux modes sélectionnables via un bouton à l'arrière : Auto (vitesse adaptative selon la température) et High (vitesse maximale dès 30°C). En mode Auto, le ventilateur s'arrête sous 30°C.

Que faire en cas d'alarme sonore ?

Si l'alarme sonore retentit, vérifiez le voyant : orange indique une panne de ventilateur, rouge une surchauffe. Appuyez sur le bouton Mute pour arrêter le bip. Pour l'alarme orange, remédiez à la panne du ventilateur pour qu'elle cesse.

L'appareil est-il compatible avec les disques SAS ?

Oui, l'IB565SSK est compatible avec les disques durs SATA et SAS au format 3,5 pouces via le backplane.

Quelle est la capacité maximale des disques durs supportée ?

Il n'y a pas de limite de capacité spécifiée. Tous les disques durs SATA ou SAS 3,5 pouces sont supportés, quelle que soit leur capacité.

Comment utiliser le verrouillage à clé ?

Utilisez l'une des deux clés fournies pour verrouiller le rack. Cela empêche le retrait non autorisé des disques durs.

Que signifient les voyants lumineux ?

Le voyant bleu fixe indique l'alimentation ; le bleu clignotant indique un accès au disque ; l'orange clignotant signale une panne de ventilateur ; le rouge clignotant signale une surchauffe.

Le remplacement à chaud (hot swap) est-il supporté ?

Oui, le backplane supporte le hot swap des disques durs SATA/SAS. Vous pouvez insérer ou retirer un disque sans éteindre l'appareil.

Quels accessoires sont fournis dans l'emballage ?

L'emballage contient le boîtier IB-565SSK, 5 câbles SATA avec clips de sécurité, 2 clés et 8 vis de fixation.

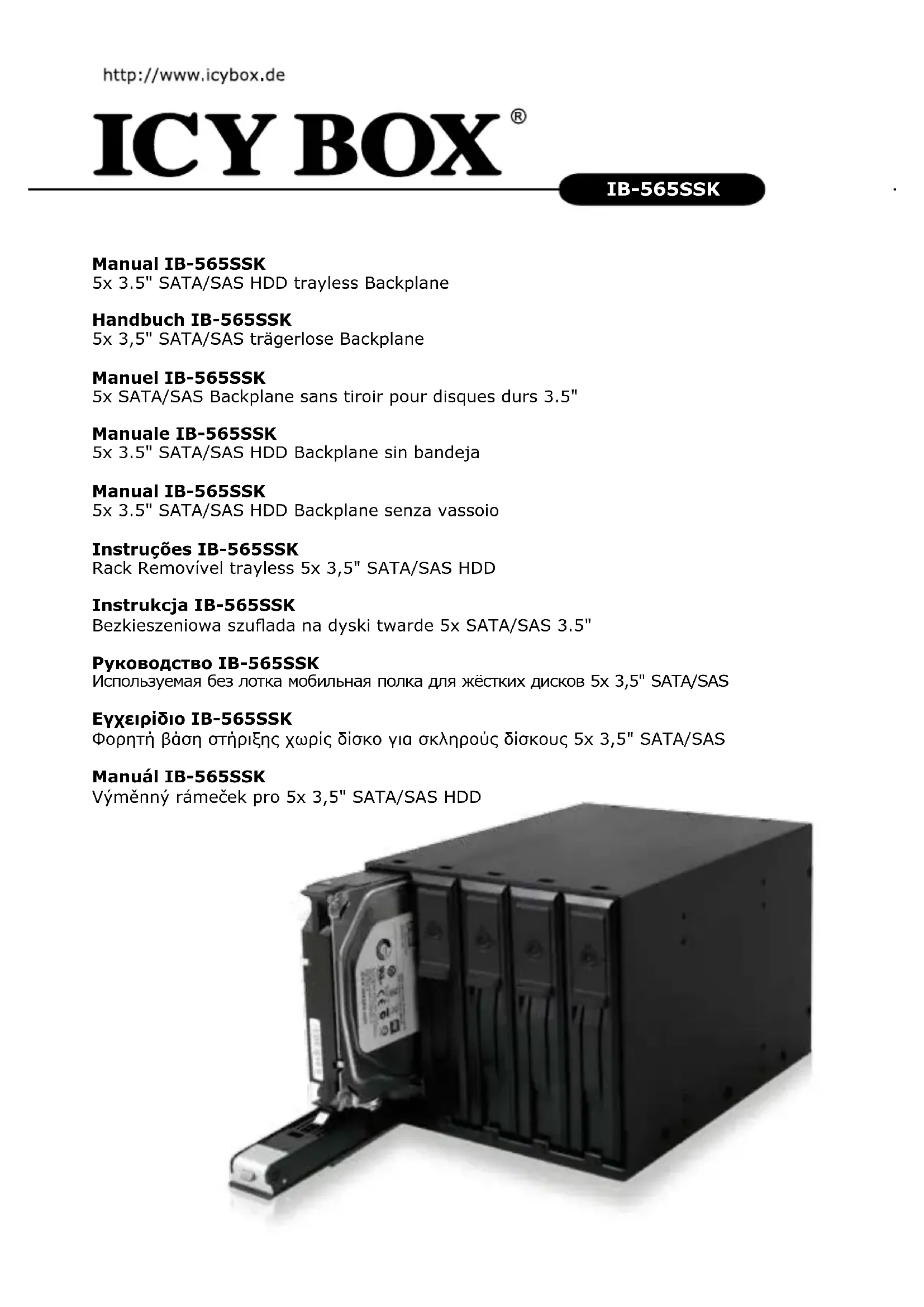

MODE D'EMPLOI IB565SSK Icy Box

5x SATA/SAS Backplane sans tiroir pour disques durs 3.5"

Manuale IB-565SSK

5x 3.5" SATA/SAS HDD Backplane sin bandeja

Manual IB-565SSK

Manuel IB-565SSK 5x SATA/SAS Backplane sans tiroir pour disques durs 3.5" 8-9

Manuale IB-565SSK 5x 3.5" SATA/SAS HDD Backplane sin bandeja 10-11

• 5x 3.5" disques durs SATA ou SAS dans un baie 3x 5,25"
  Aluminium et métal
• Sans tiroir, installation facile
  Commande de ventilateur intelligent
• Interrupteur d'alimentation independante
• Capacités des disques durs sans limite
• Interface SATA I/II/III 6.0 Gbit/s
• Clé fournie pour la fermetre du rack
  Voyant pour I'acces au DD
  Hot Swap

2. Contenu d'emballage

IB-565SSK, 5x cable de données SATA avec des clips de sécurité, clés 2x, 8x vis

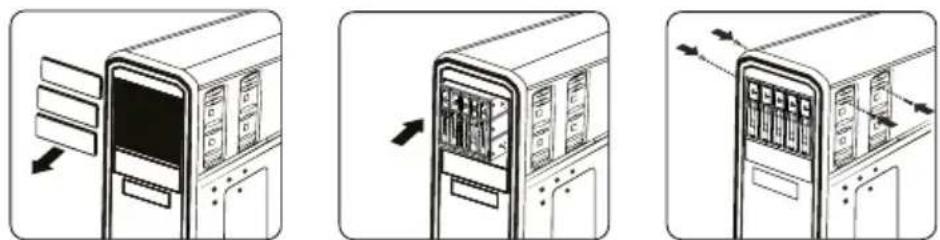

3. Instalacion

1. Débranchevezotre ordinateur et toutperiphériqueconnecté.
2. Debranche le cable d'alimentation à l'arrière de l'ordinateur et retirez le couvercle de votre ordinateur.
3. Insérez le panneau dans une baie 3 × 5.25" pouces disponible et fixez-le à l'aide de vis.
4. Connectez le cable interne SATA 7pin broche correspondant sur la carte mère.
5. Connectez le cable d'alimentation SATA 15pins broche a l'IB-565SSK-B et la fin avec l'alimentation de votre PC
6. Remettez le couvercle de l'ordinateur et rebranchez le cable d'alimentation.
7. Appuyez sur le bouton d'alimentation pendant 3 secondes pour activer ou désactiver l'IB-565SSK-B.

4. Fonctions

4.1 Bouton d'alimentation avec voyant bleu pour la mise sous tension et l'accès

Appuyez sur le bouton d'alimentation pendant 3 s. pourmettre sous tension ou hors tension le boitier du lecteur de disque dur!

1. L'alimentation est coupée automatiquement lorsque le disque dur est ejecté.
2. Voyant " Power ON " : bleu lorsque l'alimentation est sous tension.
3. Voyant d'accès : lumière clignotante bleue lors de l'accès au lecteur de disque dur

IB-565SSK

4.2 Mode du ventilateur

Le bouton Mode du ventilateur à l'arrière vous permet de selectionner le mode " AUTO " ou " HIGH "

Mode AUTO :

Température Vitesse du ventilateur

1. < 30^ C 0tr/m . (ne fonctionne pas)
2. >30^ 2000-2500 tr/m.
3. >40^ 4500 tr/m. (maximum)
4. Retour à 30 °C Le ventilateur s'arrête automatiquement

Mode HIGH:

Température Vitesse du ventilateur

1. < 30^ C 0tr/m . (ne fonctionne pas)
2. >30^ 4500 tr/m. (maximum)
3. Retour à 30 °C Le ventilateur s'arrête automatiquement

4.3 Alarme de panne du ventilateur

Si la température dépasse 30^ et que le ventilateur est arrêté, l'alarme sonore se déclenché sous la forme d'un "bip", le voyant d'alarme orange clignote. Appuyez sur le bouton "Mute" (Silence) pour arrêter l'alarme sonore; le voyant orange continua de clignoter. Une fois que la panne du ventilateur sera corrigée, l'alarme sonore et le voyant de l'alarme s'arrêteont.

4.4 Alarme de dépassement de la température

Si la température dépasse 55^ , 60^ ou 65^ , l'alarme sonore se déclenché sous la forme d'un "bip", le voyant d'alarme rouge clignote. Appuyez sur le bouton "Mute" (Silence) pour arrêter l'alarme sonore.

IB-565SSK

1. Caracteristicas

Le bouton Mode du ventilateur à l'arrière vous permet de selectionner le mode " AUTO " ou " HIGH "

Modo AUTO:
