IB565SSK - Diskové pole Icy Box - Bezplatný návod k obsluze

Typ produktu	Diskové pole (backplane bez šuplíku)
Značka	Icy Box
Model	IB565SSK
Kompatibilita pevných disků	SATA I/II/III a SAS
Počet šachtic	5 x 3,5 palce
Formát disků	3,5 palce
Rozhraní	SATA 6 Gbit/s
Přenosová rychlost	Až 6 Gbit/s
Materiály	Hliník a kov
Instalace	Bez šuplíku, snadná instalace do šachty 3 x 5,25 palce
Ventilátor	Inteligentní, 2 režimy (Auto a High)
Režimy ventilátoru	Auto: 0 ot./min pod 30 °C, 2000–2500 ot./min mezi 30–40 °C, 4500 ot./min nad 40 °C; High: 4500 ot./min nad 30 °C
Alarm ventilátoru	Zvukový signál a blikající oranžová kontrolka při poruše ventilátoru
Alarm teploty	Zvukový signál a blikající červená kontrolka při překročení 55 °C, 60 °C nebo 65 °C
Tlačítko vypnutí alarmu	Tlačítko Mute pro zastavení zvukového alarmu
Vypínač napájení	Samostatný, dlouhým stiskem na 3 sekundy zapnout/vypnout
Kontrolka napájení	Pevně modrá
Kontrolka přístupu	Blikající modrá
Kontrolka alarmu	Oranžová (porucha ventilátoru) nebo červená (přehřátí)
Hot Swap	Ano
Zamykání	Klíčem (2 klíče přibaleny)
Napájení	Konektor SATA 15 pinů
Obsah balení	IB-565SSK, 5 SATA kabelů s bezpečnostními sponami, 2 klíče, 8 šroubů
Rozměry (kompatibilita šachty)	3 x 5,25 palce

Často kladené otázky - IB565SSK Icy Box

Jak nainstalovat IB565SSK do počítače?

Odpojte počítač a sejměte kryt. Vložte panel do volné šachty 3 × 5,25 palce a upevněte jej přiloženými šrouby. Připojte SATA a napájecí kabely, nasaďte kryt a znovu připojte napájení.

Jak zařízení zapnout/vypnout?

Stiskněte tlačítko napájení na 3 sekundy pro zapnutí nebo vypnutí skříně. Napájení se automaticky vypne, pokud je pevný disk vyjmut.

Jaké jsou režimy ventilátoru a jak je vybrat?

Ventilátor má dva režimy volitelné tlačítkem na zadní straně: Auto (adaptivní rychlost podle teploty) a High (maximální rychlost od 30 °C). V režimu Auto se ventilátor zastaví pod 30 °C.

Co dělat při zvukovém alarmu?

Pokud zazní zvukový alarm, zkontrolujte kontrolku: oranžová značí poruchu ventilátoru, červená přehřátí. Stiskněte tlačítko Mute pro zastavení pípání. U oranžového alarmu opravte poruchu ventilátoru, aby alarm ustal.

Je zařízení kompatibilní s SAS disky?

Ano, IB565SSK je kompatibilní s pevnými disky SATA i SAS ve formátu 3,5 palce přes backplane.

Jaká je maximální podporovaná kapacita pevných disků?

Není stanovena žádná limitace kapacity. Podporovány jsou všechny SATA nebo SAS pevné disky 3,5 palce, bez ohledu na jejich kapacitu.

Jak používat zamykání klíčem?

Použijte jeden z dvou přiložených klíčů k uzamčení racku. Tím zabráníte neoprávněnému vyjmutí pevných disků.

Co znamenají světelné kontrolky?

Pevně modrá kontrolka indikuje napájení; blikající modrá indikuje přístup k disku; blikající oranžová signalizuje poruchu ventilátoru; blikající červená signalizuje přehřátí.

Je podporována výměna za provozu (hot swap)?

Ano, backplane podporuje hot swap SATA/SAS pevných disků. Disk můžete vložit nebo vyjmout bez vypnutí zařízení.

Jaké příslušenství je součástí balení?

Balení obsahuje skříň IB-565SSK, 5 SATA kabelů s bezpečnostními sponami, 2 klíče a 8 montážních šroubů.

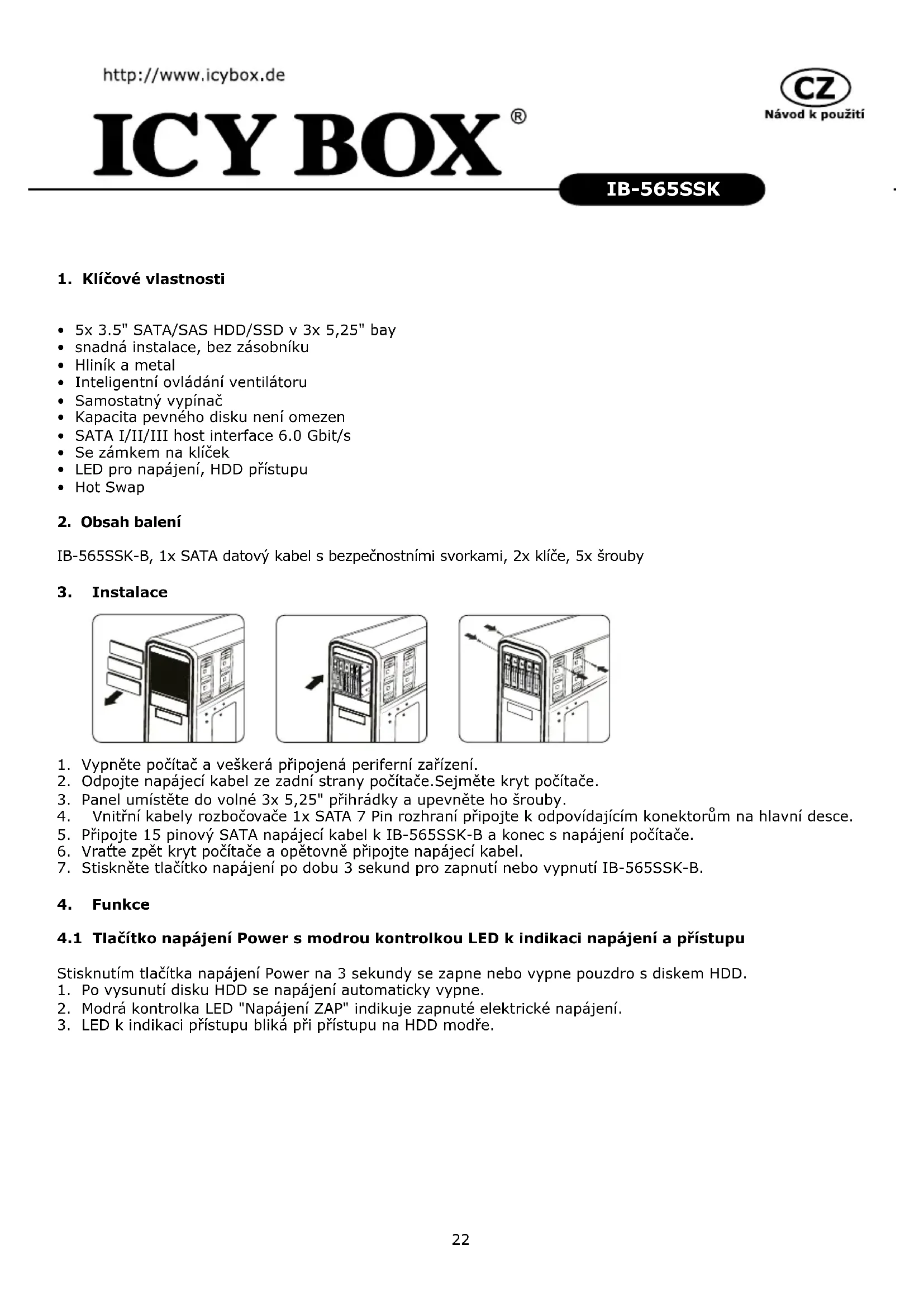

NÁVOD K OBSLUZE IB565SSK Icy Box

Manuál IB-565SSK
Výměnný rameček pro 5x 3,5" SATA/SAS HDD 22-23

IB-565SSK

1. Features

1. Klicové vastnosti

• 5x 3.5" SATA/SAS HDD/SSD v 3x 5,25" bay
• snadná instalace, bez zásobníku
• Hliník a metal
• Inteligentní ovládání ventilatóru
• Samostatny vypinač
• Kapacita pevného disku není omezen
• SATA I/II/III host interface 6.0 Gbit/s
  Se zámkm na klicek
• LED pro napájení, HDD pristupu
  Hot Swap

2. Obsah balení

IB-565SSK-B, 1x SATA datovy kabel s bezpečnostními svorkami, 2x klice, 5x šrouby

3. Instalace

1. Vypněte počítc a veskerá pripojená periferní zařizení.
2. Odpojte napajeci kabel ze zdni strany počitace.Sejměte kryt počitace.
3. Panel umistete do volne 3x 5,25" prihradky a upevnete ho smrouby.
4. Vnitrni kabely Rozboceova 1x SATA 7 Pin Rozhrani pripoje k odpovidajcim konektorum na hlavní desce.
5. Pripoje 15 pinovy SATA napajeci kabel k IB-565SSK-B a konec s napajeni počitače.
6. Vratte zpět kryt počitace a opětovné prípojte napájecí kabel.
7. Stiskněte tlacítko napajení po dobu 3 sekund pro zapnutí nebo vypnutí IB-565SSK-B.

4. Funkce

4.1 Tlačitko napájení Power s modrou kontrolkou LED k indikaci napájení a pristupu

Stisknutim tlacitka napajeni Power na 3 sekundy se zapne nebo vypne pouzdro s diskem HDD.

1. Po vysunuti disku HDD se napajeni automaticky vypne.
2. Modra kontrolka LED "Napajeni ZAP" indikuje zapnute elektrické napajeni.
3. LED k indikaci pristupu blika pri pristupu na HDD modre.

IB-565SSK

4.2 Režim ventilátoru

S tlačitkem režimu ventilátoru Fan Mode na zadné straně můžete volit mezi "AUTO" a "HIGH".

Režim AUTO:

Teplota Otabcky ventilatoru

1 < 30^ 0 ot/min (nebeží)
2 > 30°C 2000 - 2500 ot/min
3 > 40 °C 4500 ot/min (nejvyšë)
4 Zpět na 30 °C Ventilátor se automaticky vypne

Režim HIGH:

Teplota Otabcky ventilatoru

1 < 30^ 0 ot/min (nebeží)
2 > 30^ 4500 ot/min (nejvyssi)
3 Zpět na 30 °C Ventilátor se automaticky vypne

4.3 Alarm závady ventilatóur

Jestlize teploa prekroci 30 ^ C ale ventilator se z jakehokoli duvodu zastvil, bzacak zaene vydavat zvukovy alarm v podob "pipani", zaene blinkat oranzovka kontrlka LED alarmu v tlacitku 2. Po stisknuti tlacitka ztlumeni "Mute" prestane bzucak "pipat", ale oranzovka kontrlka LED blika i nadale. Po oprave zavady ventilatoru se zvukovy alarm a alarm indikovan blikajici kontrlkou LED zastavi.

5.4 Alarm nadměrné teploty

Jestlize teploa prekroci 55 ^ C 60^ 65^ bzucak zaene vydavat zvukovy alarm v podob "pipani", zaene bilkat cervena kontrlka LED alarmu v tlacitku 2. Po stisknuti tlacitka ztlumeni "Mute" prestane bzucak "papat", ale cervena kontrlka LED blik i nadale.
